遥感技术飞速发展, 帮助人们更好地了解地表信息. 而云及云影的检测对于遥感图像处理有重大意义. 云影检测可以更好评估土地覆盖情况, 掌握太阳能资源空间分布和时间分布, 为农业、新能源等生产活动的选址和运转提供依据. 同时, 观测云影的变化和分布也对气候变化, 预测, 防范灾害性天气有重要意义. 因此, 精准的分割云和云影是遥感领域一个关键问题.

传统的检测方式主要有阈值法^[1], 以及手工提取特征的方式^[2]. 通过分析遥感影像的各个波段光谱的特征, 设置阈值来分离云影和其他地貌, 而它们的特征一般是通过大量的人工样本分析得到, 较为繁琐. 有代表性的方法是Zhu等人提出的Fmask算法^[3], 利用卫星影像的大气顶层反射和亮度温度数据计算地貌和云影特征并通过设置阈值来分割遥感影像. 而后, 随着遥感分辨率的提高, 针对更多样特征的改进方法随之提出, 有MFmask^[4] , Tmask^[5]等. 但是这些方法仍然依赖光谱信息分析, 不适用于多传感器图像, 而且由于不同卫星所捕获的光谱波段不同, 这些方法往往泛化性较弱.

近年来, 深度学习得到了迅猛发展, 在各个领域的出色表现引人注目, 在遥感图像领域也得到了广泛应用. 深度学习技术可以自动捕捉人工^[6,7]难以注意的微小特征信息, 具有较高的准确率. 以CNN^[8–10]为基础的网络模型在图像分类任务中表现出色, 同时为完成像素级分类任务即语义分割的发展做了铺垫. Long等人^[11]于2015年, 首次引入了全卷积神经网络的概念FCN, 通过对CNN网络的改进实现了图像像素的分类, 达到了图像分割的效果. 在医学影像领域, Ronneberger等人^[12]设计了一种基于编码器和解码器实现的U形网络, 数据不足的情况下达到了比较好的效果. 同样是基于编码器解码器的方式, Chen等人^[13]提出了DeepLab, 创新地使用了空洞卷积(atrous convolution)扩大每层网络的感受野以及全连接随机场CRF用于细化特征信息, 优化了边缘细节, 同时也加快了模型推理速度. 然而这些网络往往忽视了局部和全局特征之间的交互, 使得存在复杂特征或干扰噪声时, 无法准确理解信息.

目前, 云影遥感图像主要有以下几个特点: 云影在遥感图像中的大小和形状变化多样. 由于云影的覆盖范围没有规律, 云层结构不固定, 亮度和对比度不均匀; 背景地貌特征十分丰富, 不同季节和地理条件下, 云影的形状和分布变化差异会十分大; 云影遥感图像中经常存在噪声、阴影、伪影等问题. 同时, 一些地貌, 比如雪覆盖区域, 建筑群密集区域, 水体, 沙漠裸露地表, 丘陵和山地的部分特征都与云相似, 使得网络难以区分.

针对以上问题, 本文在D-UNet的U形编码器和解码器基础上改进了线性特征提取过程, 提出了关注局部和全局的双分支遥感云影检测方法, 与上述方法比较有以下几点改进和贡献.

(1) 特征提取卷积支路基于D-UNet的膨胀卷积模块, 改善最终提取特征的感受野. 在前4层, 引入了设计的深度可分离卷积, 提取不同尺度特征信息, 在局部尽可能提取完整特征信息, 同时减少参数量.

(2) 在全局特征提取部分, 通过ViT模块提取全局特征, 增强整体上下文语意理解的同时, 增加对抽象特征的提取. 并且两支路间有特征交互. 完善各路特征信息.

(3) 在解码阶段, 通过特征融合对局部, 全局以及深层特征信息进行整合. 优化最终提取到的特征, 防止信息丢失, 提升分割准确率.

1 基础网络及相关模块 1.1 D-UNet

本文基本结构采用D-UNet, 是龙丽红等人^[14]基于UNet提出的变体模型, 网络依然采用了基于编码和解码的结构, 主要针对遥感影像设计改动. D-UNet的编码阶段主要引入了带空洞卷积模块, 由多层卷积与最大池化层组成的, 在压缩提取特征的同时逐渐减少特征张量的分辨率, 增加通道数. 在解码过程中直接使用上采样或反卷积对特征的分辨率进行恢复, 并且使用跳跃残差机制来拼接浅层特征, 以加强对各层次的语义信息理解. 而损失函数采用联合策略, 可以提高模型的准确度、鲁棒性和泛化能力, 防止过拟合. 具体的实现细节和改动会在本文后续详细介绍.

1.2 深度可分离卷积

深度可分离卷积最早由MobileNet^[15]中提出. 其中的逐通道卷积用于对每个输入通道独立执行卷积操作. 逐点卷积作用为将逐通道卷积后得到的拼接特征的通道数改变, 以用于组合输出.

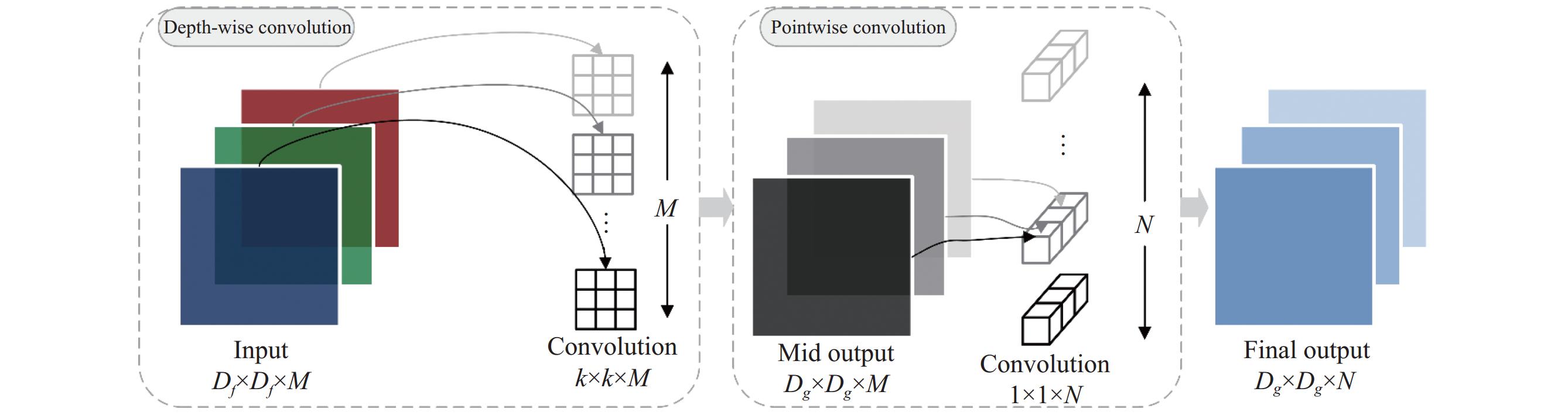

如图1所示, 若特征张量输入的大小为D_f×D_f×M, 其中D_f是输入图像的高和宽大小, M为的通道数. 在深度卷积过程中, 假设输出特征图大小为D_g×D_g×M, 分别是输出图像的宽高和通道数, 通道数与输入图像一致, 被用作下一个卷积的输入. 对于逐点卷积, 卷积核的大小为1×1, 每个卷积核上的通道数必须与输入特征映射的通道数相同. 若卷积核数为N, 经过卷积后输出的特征图大小为D_g×D_g×N.

对于输入特征张量H, 其尺寸是D_f×D_f, 卷积核K的尺寸是k×k. 输入通道的数量核输出通道的数量分别是M和N. 输出特征张量G的尺寸是D_g×D_g, 标准卷积操作可以如下定义:

$ {G_{{j}}} = \sum\limits_{i = 1}^M {{H_i} \cdot K_i^j, } \;\;j = 1, \cdots, N $

(1)

其中, H_i是在H中第i个特征张量, G_i是在G中的第i个特征张量, 而K_i^j是在第j个卷积核中第i个切片. 此外, 符号“·”代表卷积操作. 训练参数量设为P (包含卷积核参数和偏执参数), 浮点运算数为F, 则在标准卷积过程中, 它们可以按照如下公式计算:

$ {P_1} = k \times k \times M \times N{\text{ }} $

(2)

$ {F_{\text{1}}} = k \times k \times M \times N \times {D_g} \times {D_g} $

(3)

从式(2)看出, 参数量取决于核大小、输入通道数M和输出通道数N. 式(3)显示浮点运算数取决于参数P₁核输出特征大小D_g×D_g.

在逐点卷积中, 如图1中所示, 每个核只占1个像素大小, 它是为了卷积改变每个输入通道, 这个过程可以定义为如下公式:

$ {G_j} = {H_i} \cdot {K_j}, {\text{ }}i = 1, 2, \cdots, M $

(4)

其中, K_j第j个深度卷积核及逐点卷积核, 只改变通道数, 并不是结合张量创建新的特征. 因此, 不需要额外的操作和层, 即用1×1的标准卷积来实现.

对于深度可分离卷积过程, 参数P₂和浮点计算F₂是深度卷积和逐点卷积的总和. 因此P₂和F₂可以如式(5)、式(6)计算得出.

$ \begin{split} \\[-10pt] {P_2} = k \times k \times M + M \times N \end{split} $

(5)

$ {F_2} = k \times k \times {D_g} \times {D_g} \times M + {D_g} \times {D_g} \times M \times N $

(6)

式(5)和式(2)的比例以及式(6)和式(3)的比例显示如下:

$ \frac{{{P_2}}}{{{P_1}}} = \frac{1}{N} + \frac{1}{{{k^2}}} $

(7)

$ \frac{{{F_2}}}{{{F_1}}} = \frac{1}{N} + \frac{1}{{{k^2}}} $

(8)

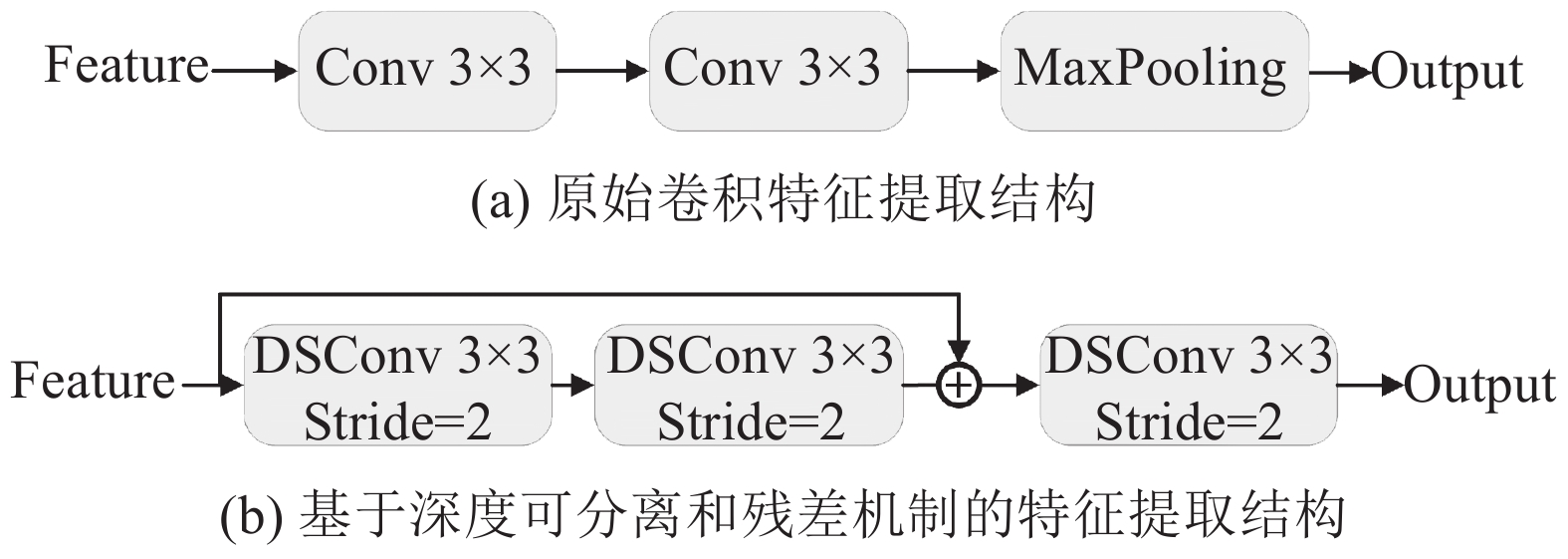

可以清楚地看到, 深度可分离卷积的参数和计算量只有标准卷积的$ \dfrac{1}{N}+\dfrac{1}{{k}^{2}} $倍, 这大大减少了模型中参数量和计算成本. 且深度可分离卷积同样具有标准卷积一样或更高的性能. 由于连续的池化操作会大量丢失信息, 降低图像分辨率, 深度可分离卷积一定程度上能缓解该现象. 因此本文将局部卷积部分的特征提取任务交给深度可分离卷积, 并引入残差机制. 具体结构如图2所示, 图2(a)为原始卷积结构, 图2(b)为本文中改进卷积模块, 除了将标准卷积替换为深度可分离卷积, 并且引入了残差机制减少信息丢失.

1.3 融合多尺度特征的空间金字塔模块ASPP

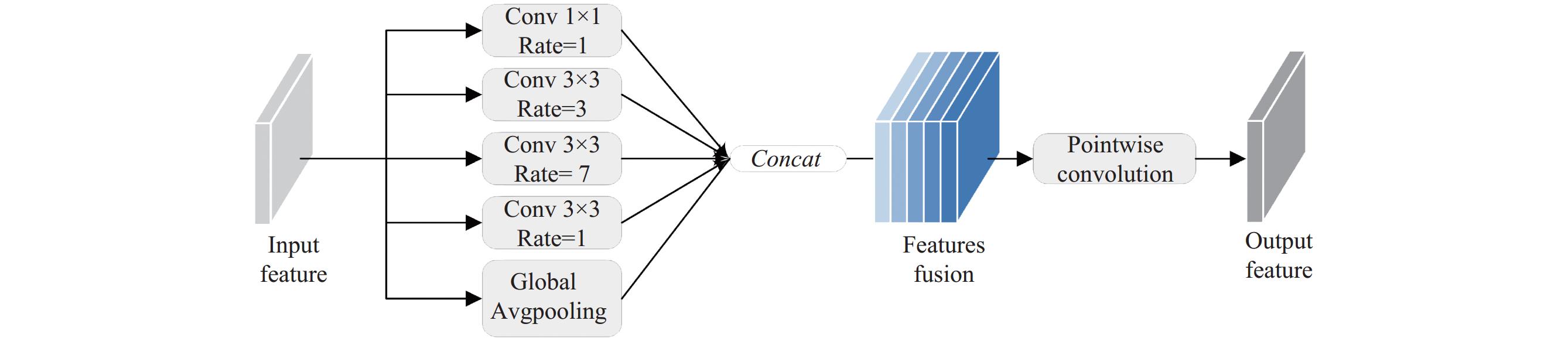

如图3所示, 多尺度特征的空间金字塔ASPP^[16]是一种高效的融合策略. ASPP的核心是空洞卷积(atrous convolution), 用以扩大感受野, 捕获更广泛的上下文语信息. 具体的最佳空洞率配置由实验得出. ASPP还包括一个全局平均池化分支, 这个分支旨在捕捉图像的全局上下文信息.

通过对特征图进行全局平均池化, 然后通过1×1卷积调整通道数, 最后将结果上采样到与原始特征图相同的尺寸. 这一步骤有助于模型理解整个图像的全局语义信息. 另外ASPP还包含一个逐点卷积分支, 这个分支用于处理空间信息, 调整通道数, 减少参数量或增加额外的非线性. 多尺度特征的空间金字塔模块ASPP可以增加对大小不一, 形状不规则对象特征的捕捉能力, 增强模型的鲁棒性, 比如在不同尺寸、角度、光照以及环境条件下的对象识别能力得到增强. 并且可以提高边界定位和类别判断能力, 尤其是边界区域和小目标的识别上. 其结构如图3所示, 过程如式(9)所示:

$ \begin{gathered} \mathit{ASPP}_{{\text{out}}} = Concat(ACon{v_{1, 1}}(X), ACon{v_{3, 7}}(X), \\ \qquad\qquad \;ACon{v_{3, 11}}(X), ACon{v_{3, 11}}(X), GAP(X)) \\ \end{gathered} $

(9)

其中, ASPP_out是融合后输出的特征张量, $ X $是处理的输入特征张量. DConv_{i, j}是空洞卷积, 其中i, j分别代表卷积核的大小和空洞率. 每个支路主要由空洞卷积进行特征提取, 空洞卷积最早是Yu等人^[17]于2015年提出的. 主要是为了解决语义分割在下采样时空间信息丢失的问题.

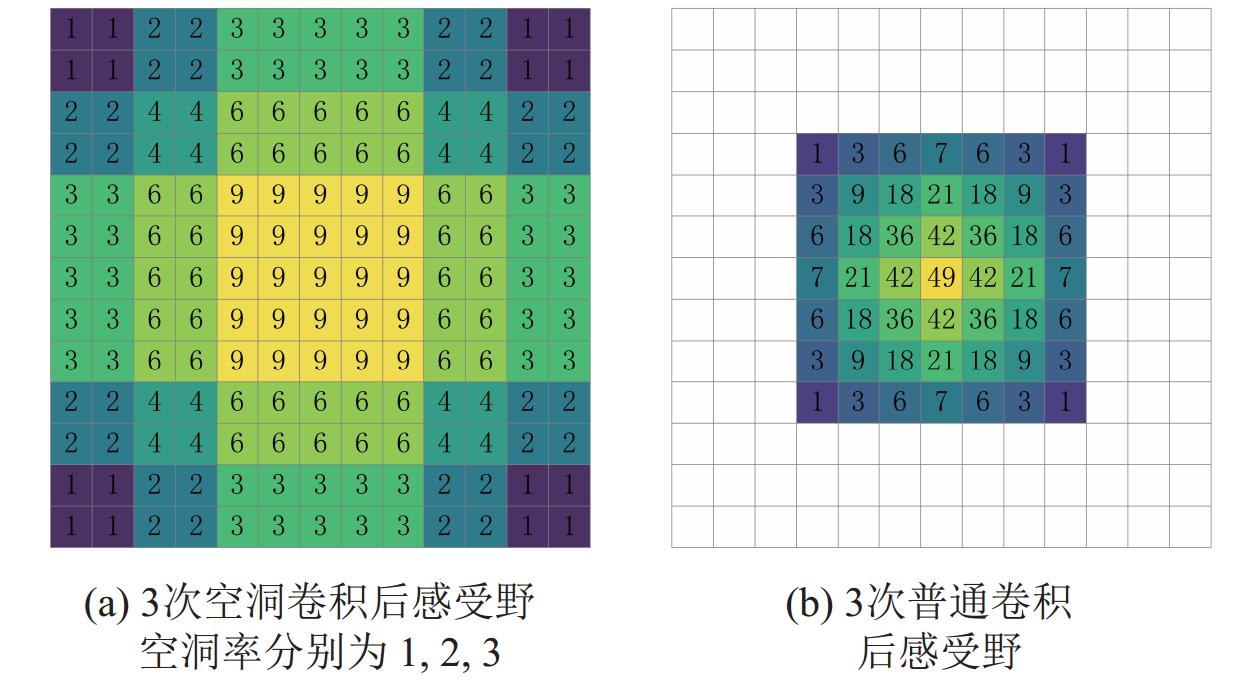

如图4所示, 显示了不同的空洞率对感受野的变化, 以及对比传统卷积的优势. 可以观察到, 在空洞卷积中, 由于卷积核元素之间插入了固定数量的空洞空间, 这种方法不会改变卷积核的实际尺寸, 但会扩大它的有效感受野, 使其能够在更大的区域上进行操作. 空洞卷积可以在不增加参数的情况下扩大感受野, 保持特征张量分辨率不变的同时, 获得了更多的空间信息.

1.4 基于ViT的全局特征提取模块

与CNN卷积模块不同, Transformer^[18]使用了自注意力方式, 可以有效地处理和分析序列. 最初Transformer主要用于处理自然语言(NLP), 该模型用一系列分块作为输入, 并利用多头注意力机制, 在这些分块之间学习提取全局关系.

自注意力机制是Transformer的基础, 自注意力是每个特征张量而言, 分别乘上3个权重矩阵, W_Q, W_K, W_V得到查询矩阵(Q), 键矩阵(K), 值矩阵(V). 这些权重矩阵是通过训练可以学习的. 通过查询和键的相互作用计算注意力分数. 然后根据分数缩放, 并通过Softmax归一化得到最终的权重. 其公式如式(2)所示:

$ Atten(Q, K, V) = \mathit{Softmax}\left(\frac{{Q{K^{\mathrm{T}}}}}{{\sqrt {{d_k}} }}\right)V $

(10)

其中, d_k是键的维度.

Transformer中实际使用了多头自注意力. 它是在自注意力机制的基础上演变而来的, 通过拆分成多个查询(Q_i)、键(K_i)、值(V_i)矩阵来增强对信息的利用. 在本文中, 将$ {Q}_{i} $拆分为$ {Q}_{i, 1} $–$ {Q}_{i, 12} $, 而$ {K}_{i} $同样拆分为$ {K}_{i, 1} $–$ {K}_{i, 12} $, $ {V}_{i} $拆分为$ {V}_{i, 1} $–$ {V}_{i, 12} $. 每组Q_{i, j}和K_{i, j}送入注意力得到后经过Softmax计算后得到B_{i, j}, 最终B_{i, j}合并得到自注意力中的B_i.

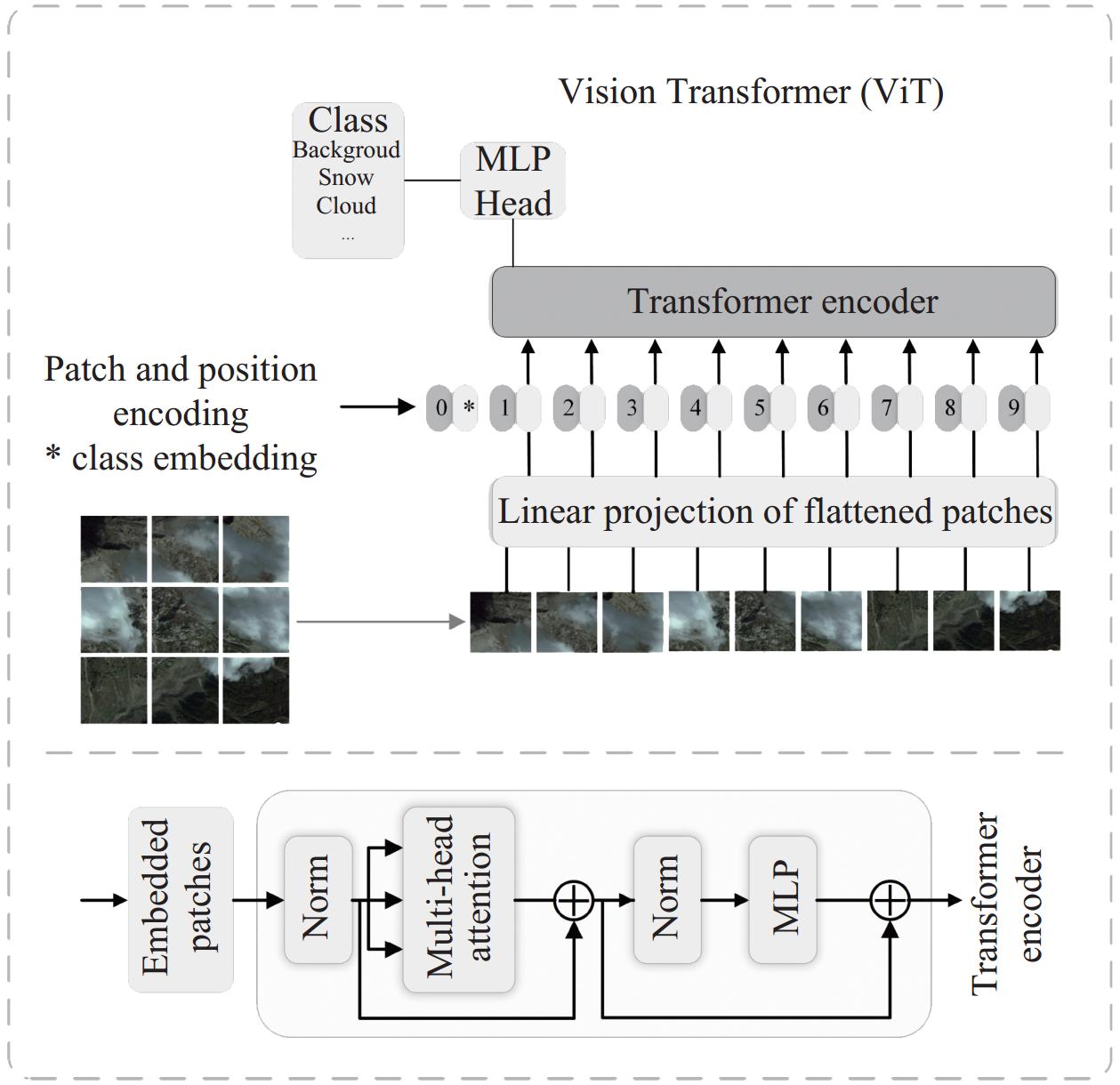

Vision Transformer (ViT)将Transformer迁移到图像任务中, 具体结构如图5所示.

基于位置编码的思想, ViT首先需要将图片分割成多个小块, 然后将每个小块通过线性变换成固定长度. 对于图像中的每个块, 都会生成位置编码, 这个编码有固定长度, 并且与图像块的线性投影具有相同维度. 然后将位置编码添加到图像块的线性投影上, 这样每个图像块就包含了位置信息. 进而通过多头注意力机制计算. 与传统卷积相比, 可以更好地捕捉图像中远距离依赖关系, 更好理解全局中的上下文语意信息.

2 ViT-D-UNet网络模型

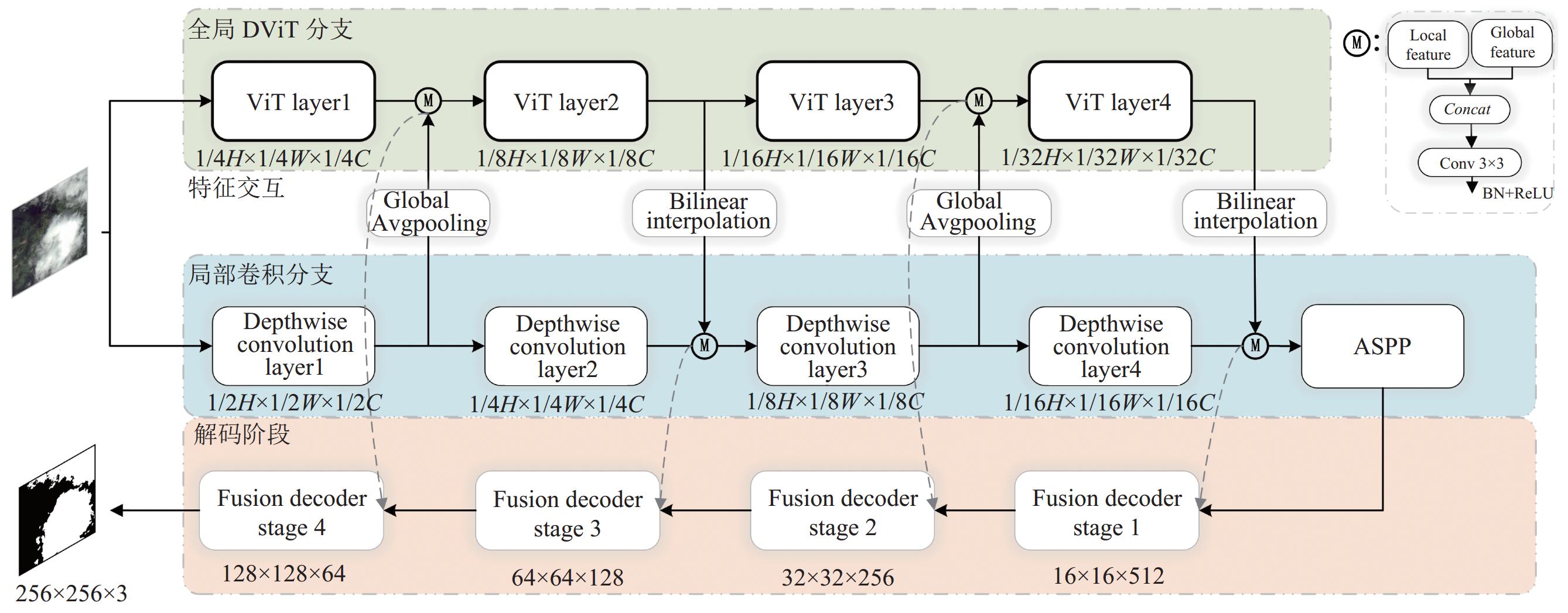

本文是以带膨胀卷积模块的D-UNet作为基础网络, 在特征提取和解码阶段都进行了改进, 损失函数采用了联合损失函数. 具体的步骤如图6, 实现如下描述.

(1) 编码阶段

编码阶段由两个支路构成, 分别提取局部特征的卷积支路和提取全局特征的ViT支路.

对于卷积支路, 将前4层传统卷积改为上述改进设计的深度可分离卷积, 降低参数的同时, 减少提取信息的丢失, 每次提取特征后, 特征张量分辨率减少一半. 对于ViT支路, 是一个并行分支, 处理同样的特征, 提取全局信息, ViT支路首次提取特征降低分辨率为1/4, 后续每次分辨率减少一半. 两支路之间存在特征交互, 通过拼接的方式叠加局部和全局的特征, 用卷积修改通道数以便后续处理. 对于卷积特征加至ViT支路, 使用全局平均池化以达到特征张量的分辨率匹配, 对于ViT支路叠加至卷积支路的, 使用双线性插值以达到特征张量的分辨率匹配.

(2) 解码阶段

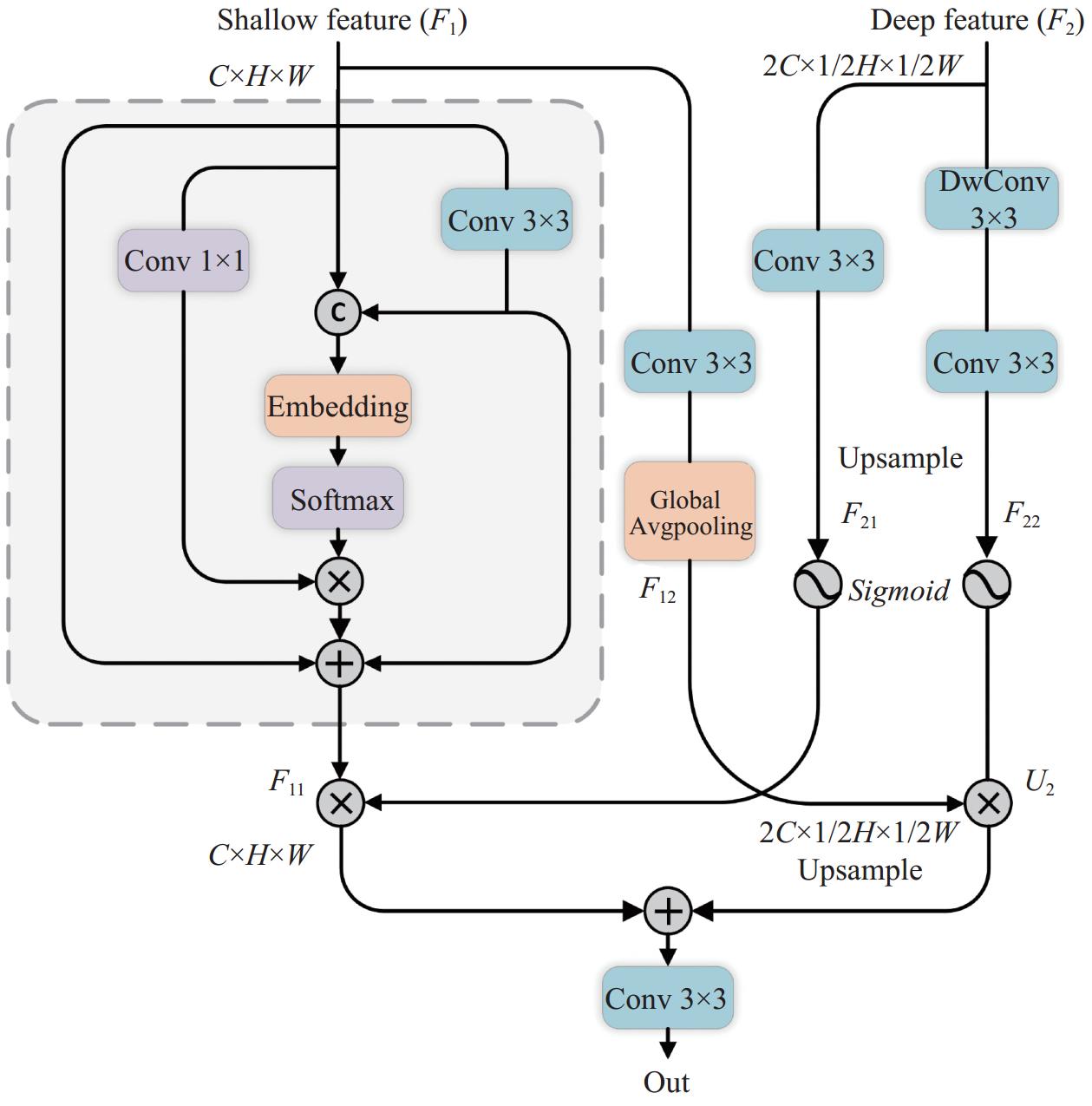

在提取编码阶段的类别信息后, 需要通过解码器恢复原始图片大小. 为在解码阶段保持分类效果并提高像素精度, 避免由于上采样导致的模糊和信息丢失. 简单的双线性插值上采样会导致边缘粗糙和低准确度, 为此我们提出了融合特征的解码模块, 对应图6中的Fusion Decoder. 通过改进的自注意力传递浅层特征, 由Wang等人^[19]提出的Non-local模块利用图像中两点的相似性来权重特征, 以强化像素间的相关性. 本文改进自注意力模块使用3×3卷积来学习上下文信息以获取键, 然后将查询和上下文信息合并后进行学习, 接着使用两个连续的1×1卷积来提取局部信息. 这个操作可以只用于两个连续的像素间关系, 从而扩展到像素周围的语义, 以便它能够在全局级别掌握像素间的长距离依赖性, 使浅层特征具有更准确的位置信息. 图7展示了融合特征的解码模块, 使浅层特征F₁通过改进的自注意力, 得到具有增强位置信息的浅层特征F₁₁.

此外, 让深层特征F₂₂通过3×3卷积和双线性插值上采样改变其大小为F₁₂, 与浅层特征一样, 然后通过Sigmoid函数进行权重, 相应元素与浅层特征相乘, 以获得具有增强分类能力的浅层特征U₁. 浅层特征F₁₁通过3×3卷积和双线性插值上采样得到U₁, 然后F₁₂乘以经过3×3卷积的深层特征F₂₂, 经Sigmoid函数得到增强空间信息的深层特征U₂. 最后, U₂通过双线性插值和3×3卷积上采样, 乘以U₁得到的结果是最终输出U₃, 可以通过对比特征融合和深层特征下采样得到. 具体过程表达式如下:

$ {F_{11}} = atten({F_1}) $

(11)

$ {F_{12}} = Avgpooling\{ BN[Con{v_{3{{ \times }}3}}({F_2})]\} $

(12)

$ {F_{21}} = BN[Con{v_{3{{ \times }}3}}({F_{_2}})] $

(13)

$ {F_{22}} = BN[C{{on}}{v_{3{{ \times }}3}}(DWC{{on{v}}_{3{{ \times }}3}}({F_2})] $

(14)

$ {U_1} = {F_{11}}{{ \times }}{\mathit{Sigmoid}}({F_{21}}) $

(15)

$ {U_2} = {F_{11}}{{ \times }}{\mathit{Sigmoid}}({F_{22}}) $

(16)

$ {\mathit{Out}} = ReLU(Con{v_{3{{ \times }}3}}({U_1} + {U_2})) $

(17)

其中, Conv_3×3是大小为3的卷积, DWConv代表深度可分离卷积. BN代表批量归一化操作. ReLU代表激活函数.

2.1 联合损失函数

本文采用联合损失函数策略作为损失函数, 用Dice系数损失和交叉熵损失进行联合. 联合使用这两种损失函数可以在多个层面优化模型性能, 既考虑到了像素级别的分类准确性, 也重视了分割质量, 即预测和真实分割之间的重叠度. 这种联合损失函数有助于在细节上获得更精确的分割结果, 同时保持对大范围结构的高度敏, 具体描述公式如下:

$ {L_B} = \lambda {L_B} + (1 - \lambda ){L_D} $

(18)

其中, λ为权重参数, L_B为交叉熵损失函数(binary cross entropy loss), L_D是Dice系数损失函数. 二值交叉熵的基于信息论中的交叉熵概念, 用于衡量两个概率分布之间的差异. 在二分类问题中, 对于每个样本, 我们有一个预测概率和一个真实标签. 其表达式如下:

$ L = - \frac{1}{N}\sum\limits_{i = 1}^N {[{y_i} \cdot \log ({{\hat y}_i}) + (1 - {y_i})} \cdot \log (1 - {\hat y_i})] $

(19)

其中, N是样本的数量. $\hat y_i $是第i个样本的真实标签, y_i = 1表示正类, y_i = 0表示负类. log是自然对数.

Dice系数(Dice coefficient), 也被称作Sørensen-Dice系数或者Dice相似性系数, 是一个用于衡量两个样本集合相似性的指标. 特别在图像分割处理领域, Dice系数被用来作为损失函数, 帮助评估预测结果与真实结果之间的相似度. 二值交叉熵函数在样本不平衡情况下, 表现十分不好, 会导致训练效果下滑, 但这种情况下Dice系数损失函数表现优越. Dice系数是基于两个集合的大小以及它们的交集大小. 给定两个集合A和B, Dice系数定义为:

$ Dice = \frac{{2|A \cap B|}}{{|A| + |B|}} $

(20)

在实际应用中, A和B可以表示为模型预测值和真实标签的二值图像, 像素值1代表前景, 像素值0代表背景. 因此, Dice Loss可以通过以下方式计算:

$ Dice{\text{ }}Loss = 1 - \frac{{2 \times \displaystyle\sum\limits_{i = 1}^N {{p_i}{g_i}} }}{{\displaystyle\sum\limits_{i = 1}^N {p_i^2 + \displaystyle\sum\limits_{i = 1}^N {g_i^2} } }} $

(21)

其中, N是图像中像素的综述, p_i是预测图像中第i个像素的值, g_i是真实图像中第i个像素的值. 最后, 对于联合损失, 实验最终表明, 当λ = 0.68, 即L = 0.68L_B + 0.32L_D时, 分割效果最佳.

3 实验分析 3.1 HRC_WHU数据集

HRC_WHU^[20]高分辨率云覆盖数据集. 数据来源于武汉大学实验室, 由150张高分辨率遥感图像组成, 分辨率主要在0.5–15 m, 原始尺寸为1280×720. 地貌包括了植被, 雪, 沙漠, 城市以及水面. 将图像裁剪为224×224的子图进行训练. 最终得到了3600张图片. 并以8:2的比例分组, 分别作为训练集和验证集.

3.2 自建云影数据集

本数据集遥感图像主要由美国的Landsat卫星拍摄, 以及收集自谷歌地球(GE)中选出的高分辨率遥感图像. Landsat8卫星携带了9个波段的陆地成像仪, 该数据集主要使用了2号蓝波段(0.450–0.515 μm), 3号绿波段(0.525–0.600 μm), 4号红波段(0.630–0.680 μm). 将原始图片统一裁剪为224×224分辨率以方便训练. 最终得到10843张图片, 并以8:2的比例对图片分组, 分别作为训练集和验证集

3.3 实验及评估参数

所有的实验工作均是PyTorch框架实现, 版本为1.10.1. 显卡使用英伟达RTX2080Ti, 显存为11 GB. 训练两个数据集的batchsizes均设为16, 训练周期为300轮, 优化器为Adam. 学习率采用等间隔学习率(StepLR), 初始学习率为 0.001, 衰减系数为0.9, 每3轮更新学习率, 学习率计算公式如下:

$ {lr_{N}} = {lr_{0}} \cdot {\beta ^{N/s}} $

(22)

其中, lr_N为第N次训练的学习率, lr₀为初始学习率, β为衰减系数, s为更新间隔次. 损失函数使用交叉熵损失函数作为训练损失函数, 公式如下:

$ \begin{split} Loss(x, {\text{ }}class) & = - \log \left( {\frac{{{{\mathrm{e}}^{x[clas]}}}}{{\displaystyle\sum\nolimits_i {{{\mathrm{e}}^{x\left[ i \right]}}} }}} \right) \\ & = - x[class] + \log \left( {\sum\nolimits_i {{{\mathrm{e}}^{x\left[ i \right]}}} } \right) \end{split} $

(23)

在评估模型的性能时, 我们使用像素精度(PA), 平均像素进度(MPA)以及平均交并集(MIoU) 等指标评价模型表现, 它们的计算公式如下:

$ PA = \frac{{\displaystyle\sum\limits_{i = 0}^k {{p_{ij}}} }}{{\displaystyle\sum\limits_{i = 0}^k {\displaystyle\sum\limits_{j = 0}^k {{p_{ij}}} } }} $

(24)

$ MPA = \frac{1}{k}\sum\limits_{i = 0}^k {\frac{{{p_{ij}}}}{{\displaystyle\sum\limits_{j = 0}^k {{p_{ij}}} }}} $

(25)

$ \mathit{MIoU} = \frac{1}{{k + 1}}\displaystyle\sum\limits_{i = 0}^k {\frac{{{p_{ii}}}}{{\displaystyle\sum\limits_{j = 0}^k {{p_{ij}}} + \displaystyle\sum\limits_{j = 0}^k {{p_{ji}}} - {p_{ii}}}}} $

(26)

其中, k为类别数; 而p_ij为第i类像素被预测为第j类像素的数量; p_ji为第j类像素被预测为第i类的像素数量; p_ii为第i类像素, 并预测为i类像素的数量.

3.4 实验评价

为了评估所提出的网络性能, 我们在自建数据集上进行了对比实验, 将我们的网络与目前主流优秀的语义分割模型进行了对比实验. 另外, 我们也比较了一些最新为遥感设计的网络, 如Dual-branch network(DBNet). 我们的网络具有最好的性能, 如表1中结果所示, 在MIoU上领先次优网络0.52%.

我们的模型在针对不同层次的特征采取不同策略以适应性的提取多尺度特征. 在提取特征阶段, 卷积分支可以很好地提取局部多尺度特征. 而ViT分支可以很好地提取到全局特征和抽象语义信息, 通过设计的融合特征的解码模块可以很好地结合局部特征和全局特征, 并进行上采样, 减少信息丢失, 增加模型的鲁棒性和泛化性能.

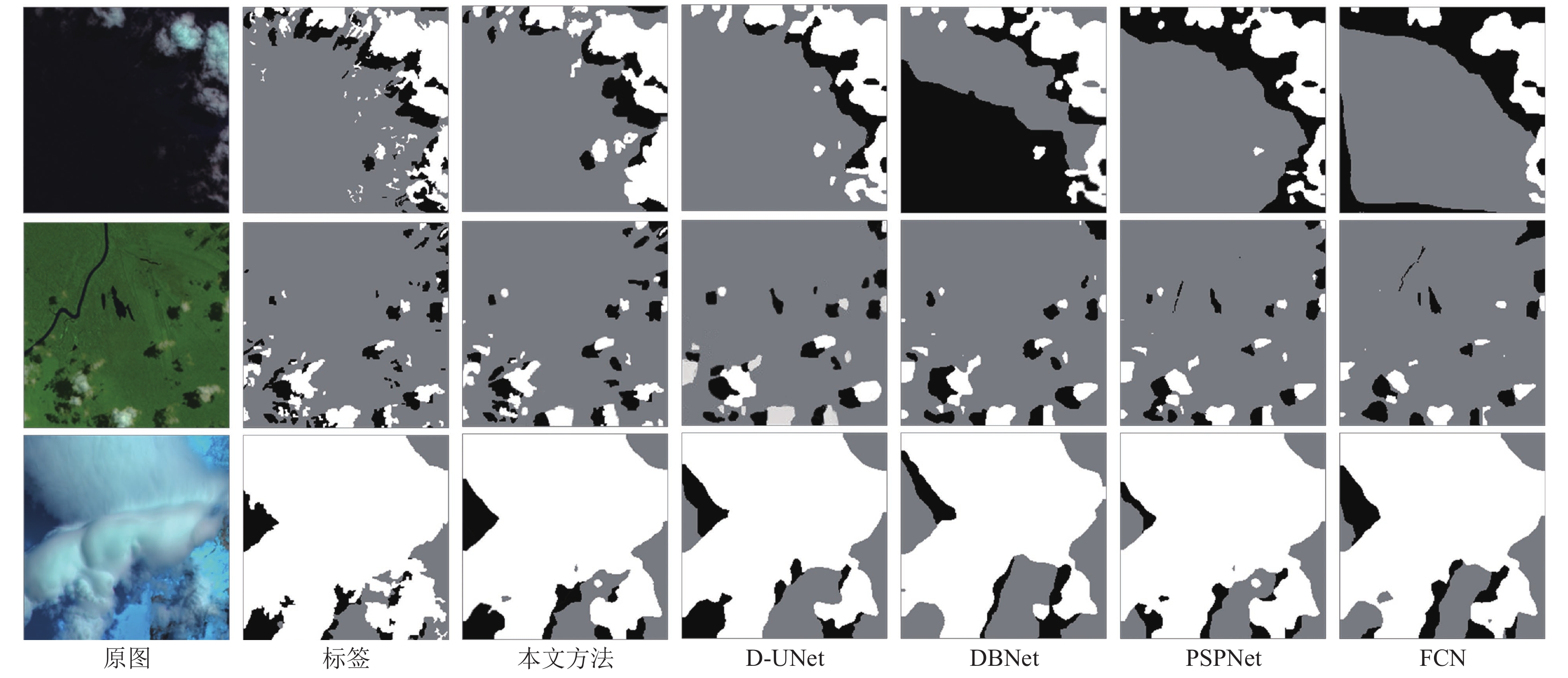

从分割的对比图8中可以看出, 我们的网络相比较新的DBNet网络在特征模糊的区域准确度更高, 对边界的界定更加准确. 而对于不同尺寸, 不规则的小目标依然有良好的性能. 相对于其他网络, 无论是误检和漏检更少, 对细小目标和不规则目标检测精度更高.

为了进一步探究模型的性能, 验证我们模型的泛化性, 我们还在HRC_WHU数据集上做了对比实验. HRC_WHU数据集拥有和自己建数据集风格不一致的特征数据. 比如强光下的沙地拥有和稀薄云层相似的特征, 比较容易混淆, 而模型应然能准确地分割背景和目标的边缘, 提取丰富特征. 我们依然与一些流行的模型进行了对比. 实验结果如表2所示.

从结果上看, 我们的模型在HRC_WHU数据集上仍然能保持最优性能. 比次优模型在MIoU指标上仍然领先了0.44%. 针对该数据, 我们主要比较了在云特征相似的图片上的效果, 以及模糊较难提取特征的图片.

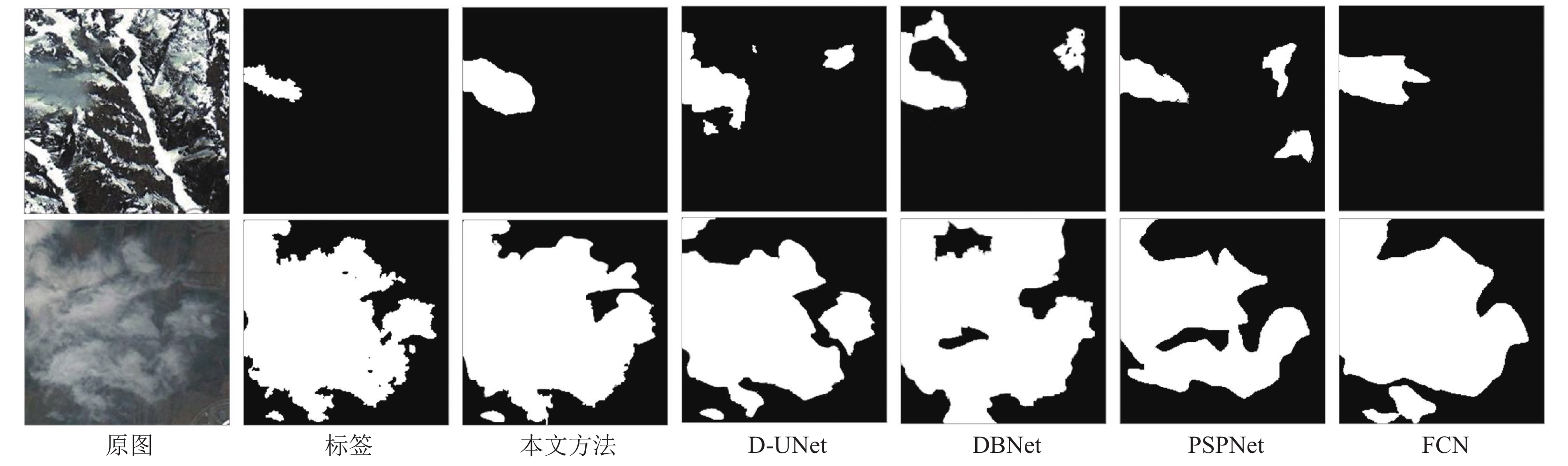

如图9所示, 对于第1行, 我们的云和雪特征有相似特征, 它们的边缘特征略有差异. 在识别时, 得益于丰富的局部和全局特征的全面理解, 我们的模型在大致轮廓上识别准确, 没有散雪被识别成云, 而对比网络对相似特征的界定进度大大下降, 对于右边模糊的雪甚至出现了很多误检. 对于第2行, 我们选取的遥感图像中云边界难以界定, 是一张厚云过度消散为薄云的图片. 从对比图9中可以观察到, 我们的网络对边界的界定仍然保持一定的精准度, 甚至没有错过左下角小目标. 然而对比网络出现了比较大的误检以漏检.

3.5 消融实验

为了验证各个模块的有效性, 本节使用了两个数据集的数据作为训练集训练. 探究各个模块的有效性. 将网络ViT-D-UNet的ViT分支减去, 记为ViT-D-UNet/ViT ^–, 将本文网络的ASPP模块替换为普通卷积记为ViT-D-UNet/ASPP^–, 将网络的深度可分离卷积替换为普通卷积模块记为ViT-D-UNet/DWConv^–. 而将融合多尺度的上采样替换为双线性插值上采样, 记为ViT-D-UNet/Decoder^–, 进行性能评估. 根据表3显示, 在合并的大数据上, 各个模块也能显著提示模型的性能效果.

4 总结

本文提出了一种高效的双支路云影检测网络. 在卷积支路内部署深度可分离卷积与空间金字塔模块, 使模型能够在局部特征层面上捕获丰富的多尺度信息, 同时相较于普通卷积操作, 有效减少了参数数量. 在全局支路中, 采用ViT模块对全局特征及抽象特征进行深度提取. 两个支路的交互促进了信息的完善和检测目标的细化. 最后使用融合深层与浅层特征的上采样模块, 实现对图像分辨率的恢复, 减少信息的丢失. 在HRC_WHU公开数据集和自建云影数据集上的对比实验验证了本网络的良好性能. 相较于其他模型, 本网络不仅聚焦于多尺度特征的捕获, 还注重局部与全局特征的提取与整合, 因此对边缘以及模糊和抽象特征都达到了精确的分割效果. 未来的研究将探索自监督学习方法的引入, 以降低对数据集标注的依赖, 进一步提升检测方法的自动化水平.
