图像风格迁移是指给定一幅图像作为内容图像和另一幅图像作为风格图像, 通过某种算法或者模型将内容图像的内容语义特征和风格图像的风格特征进行融合并生成一幅新的图像, 新的图像既具有内容图像的内容语义信息, 又可以使其风格和风格图像的保持一致. 图像风格迁移已经应用于多个领域, 包括基于风格迁移的趣味手机应用Prisma、Ostagram软件等; 美颜软件中面部特征变换编辑; 动漫、游戏、影视制作中的图像上色等.

传统的风格迁移方法需要先对图像建立合适的数学模型, 再手工提取图像的底层特征, 然后进行纹理合成并绘制图像, 但是该过程费时且生成的图像质量也不理想. 近年来随着人工智能的发展, 图像风格迁移技术也不断发展, 特别是随着卷积神经网络(convolutional neural network, CNN)^[1]的成功应用, 它已成为进行图像风格迁移任务的主流方法. Gatys等人^[2]首先将CNN应用于图像风格迁移中, 发现可以通过使用预先训练好的VGG (visual geometry group)^[3]网络从图像中提取出深度特征, 然后使用提取到的特征构造Gram矩阵来表示风格图像的风格特征, 并提出一种图像重建算法实现风格迁移. 然而该算法效率较低, 十分耗时. 为了解决这个问题, Johnson等人^[4]和Ulyanov等人^[5]均提出训练一个前馈卷积神经网络实现快速风格迁移, 将计算负担转移到模型训练的阶段. 这种方法虽然解决了生成图像效率低下的问题, 但是只能迁移一种风格图像, 且需要特定的风格图像数据集, 当需要迁移其他风格时, 就要重新收集该风格的图像来训练模型, 而收集这些风格图像也存在着困难. Li等人^[6]提出一种简单而有效的方法实现了任意风格迁移, 方法的关键是嵌入一对特征变换, 即白化和着色. 白化操作是去掉图像的风格特征, 而着色是重新给图像迁移风格, 提出的方法不需要训练参数, 因此具有通用性.

深入研究当前的一些任意风格迁移模型时, 可以发现: 模型通常是基于更高抽象层次的深度CNN特征, 过度依赖于深度图像特征而忽略底层细节; 这些方法不能协调内容图像和风格图像的视觉分布, 以及局部和全局的内容样式, 导致全局和局部内容结构不平衡; 虽然实现了风格迁移的多样性, 但是生成的图像效果却不尽如人意, 无法保持完整的内容图像的结构和细节特征, 生成的风格化图像的视觉效果尚有较大的改善余地. 为此, 本文提出一种简单而有效的方法来解决这些问题, 本文主要工作如下.

(1)提出一个可以有效保留内容图像细节特征的任意风格迁移模型. 为了充分地保留内容图像的语义信息和细节特征以及更好地迁移风格特征, 模型融合从编码器提取到的浅层至深层的多层级图像特征.

(2)提出一种新的特征融合模块, 该模块利用内容特征和风格特征的语义特征来引导特征进行融合. 模块可以很好地融合风格和内容特征的全局特征和局部特征, 有效地、灵活地进行内容特征和风格特征的融合.

(3)提出一个新的损失函数进行模型的优化和训练, 该损失函数可以保持内容和风格结构的一致性, 消除伪影.

(4)实验表明, 本文提出的任意风格迁移模型能够保持内容图像的显著性结构和局部细节特征, 并灵活地整合内容特征和风格特征, 生成的图像具有良好的视觉效果.

1 相关工作 1.1 任意风格迁移

许多现有的图像任意风格迁移研究已经取得了较好的效果. Huang等人^[7]发现图像特征图的平均值和方差可以用来表示该图像的风格, 因此, 提出一种新颖的方法, 即AdaIN (adaptive instance normalization). 方法将内容特征的平均值和方差与风格特征的进行对齐操作实现图像的风格迁移. Park等人^[8]将非局部自注意力机制应用到风格迁移模型中, 提出了一种基于非局部自注意力的图像任意风格迁移模型即SANet (style-attention network), 可以灵活地进行风格迁移. Liu等人^[9]提出一种自适应注意力规范化网络, 从内容和风格图像的浅层和深层特征中学习空间注意力, 在每个特征的基础上自适应地执行注意力规范化. Huo等人^[10]假设相同语义区域的特征形成一个流形, 遵循流形分布, 基于这一假设提出了一个基于流形对齐的风格迁移模型. An等人^[11]提出可逆神经流和无偏图像特征迁移模块来防止通用风格迁移过程中的内容泄漏. Wu等人^[12]认为全局不一致性造成局部不一致性, 并设计了一个适用于局部补丁的通用对比一致性保持损失函数. Wang等人^[13]提出了一种基于自适应通道网络的任意风格迁移模型, 可以灵活地选择特定的通道进行风格迁移.

然而AdaIN^[7]虽然可以迁移纹理和颜色, 但是无法保留局部特征, 容易造成局部失真. SANet^[8]只使用编码深层特征进行风格迁移, 因此不可避免地丢失一些重要信息和细节特征, 容易导致生成的图形扭曲变形. AdaAttN^[9]生成的图像局部容易出现不符合或者重复的风格, 且细节特征无法保留. ArtFlow^[11]解决了内容泄露的问题, 但是无法平衡全局和局部风格. CCPL^[12]提出的模型可以较好地迁移风格, 但是只使用编码器提取到的深层特征进行风格迁移, 因此不可避免地丢失一些细节特征. 因此, 本文提出一种任意风格迁移模型, 模型灵活地融合编码器提取到的浅层和深层图像特征, 并提出一种新的特征融合模块, 该模块可以根据图像的语义空间分布很好地融合风格和内容特征的全局特征和局部特征. 同时, 提出一个新的损失函数进行模型的优化和训练. 该模型可以有效地实现图像任意风格迁移, 既能保持内容图像的细节特征, 又能平衡全局和局部风格, 生成的图像具有良好的视觉效果.

1.2 注意力机制

注意力机制在许多计算机视觉任务中都取得较好的效果, 包括图像分类、目标检测、语义分割、视频理解、图像生成、三维视觉、多模态任务和自监督学习等^[14]. 自注意力机制首先由Vaswani等人^[15]提出, 并迅速在自然语言处理领域取得了巨大的进展. Wang等人^[16]率先在计算机视觉中引入自注意力, 提出了一种新颖的非局部网络, 在视频理解和目标检测方面取得巨大的成功. Fu等人^[17]在图像分割中引入非局部自注意力, 提出了一种双重注意力, 以提高在语义分割场景下的特征表示. He等人^[18]提出一种ACM (adaptive context module)注意力, 基于ACM注意力提出一种自适应金字塔上下文网络. 注意力也在风格迁移领域中得到了广泛的应用, SANet^[8]是第1个基于自注意力的风格迁移模型. Deng等人^[19]提出了由多个基于注意力机制自适应模块组成的风格迁移模型. 杨玥等人^[20]引入交叉注意力作为特征融合的方法. Li等人^[21]提出了一种新的注意力风格迁移网络, 该网络依赖于最优传输来计算注意力权重图来得到内容和风格图像之间的相似性, 较好地实现了风格迁移. 在特征融合中引入注意力, 可以有效地对齐内容和风格特征并保留更多的语义信息.

2 本文方法 2.1 模型结构

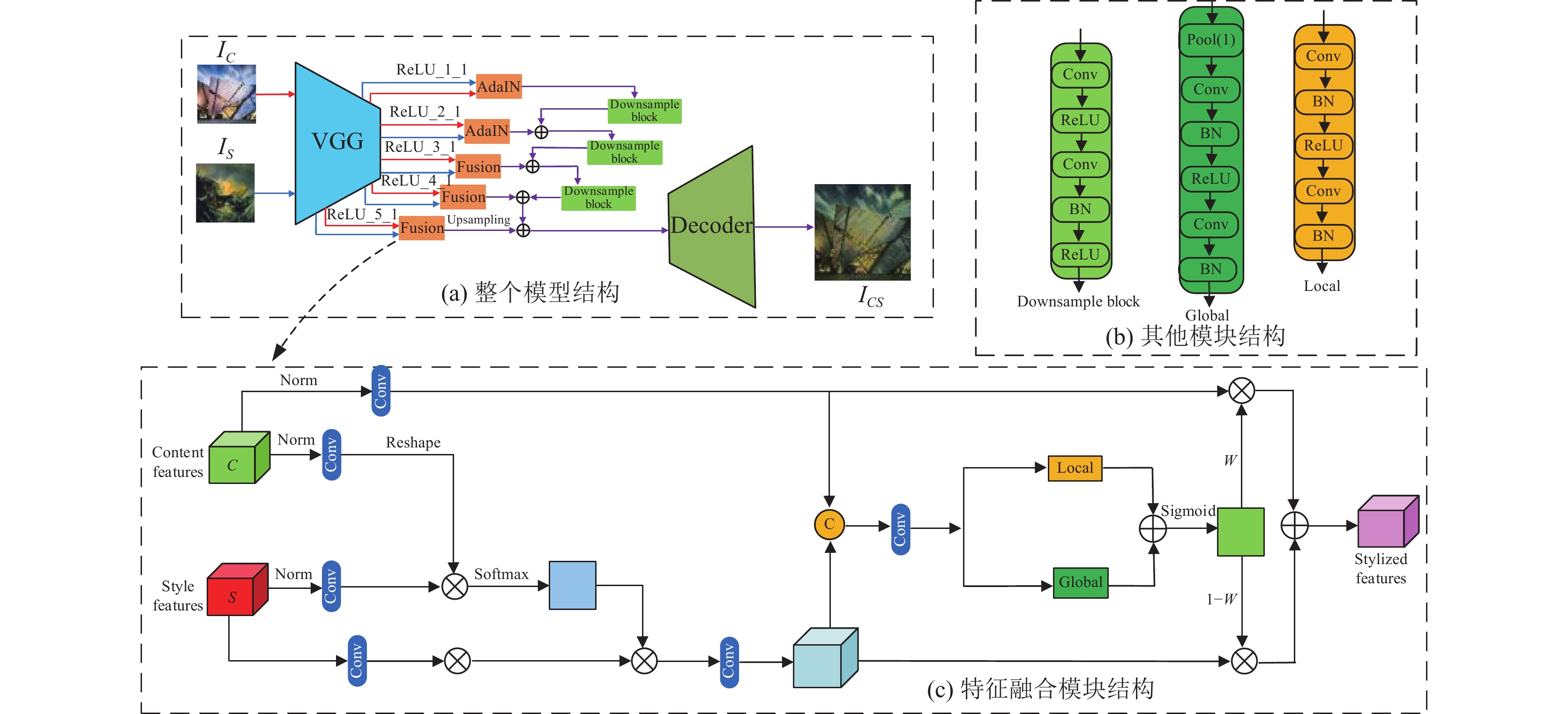

本文提出的图像任意风格迁移模型是端到端的模型, 它由编码器(VGG19)、特征融合模块、解码器组成. 图1(a)展示了整个模型的框架. 使用一个预训练好的VGG19作为编码器用于提取图像的深度特征, 使用与VGG19网络具有对称结构的网络作为解码器. 为保留更多的浅层的细节特征和深层的语义信息, 本文使用VGG19的ReLU_1_1, ReLU_2_1, ReLU_3_1, ReLU_4_1和ReLU_5_1这5层提取到的图像特征作为输入. 假设一幅内容图像I_C和任意一幅风格图像I_S, 使用VGG19提取它们的深度特征, 得到不同层级的内容图像特征和风格图像特征分别表示为$F_C^i $和$F_S^i $. 表达式为:

$ {F^{i}_C} = {E^i}({I_C}) $

(1)

$ {F^{i}_{{S}}} = {E^i}({I_S}) $

(2)

其中, i表示不同层, E表示VGG19中该层的特征图.

在使用预训练好的VGG19提取到内容图像和风格图像特征后, 输入到特征融合模块中, 得到融合之后的风格化特征. 由于计算条件的限制以及为了利用图像特征的二阶统计量, 浅层ReLU_1_1和ReLU_2_1使用AdaIN^[7]进行特征融合得到风格化特征, 深层ReLU_3_1, ReLU_4_1和ReLU_5_1层使用本文提出的特征融合模块进行融合得到风格化特征. 表达式为:

$ {F^{i}_{CS}} = F{{use}}({F^i_C}, {F^i_S}) $

(3)

其中, i表示不同层, Fuse表示特征融合.

为了融合不同层的图像特征, 本文将不同层级的风格化特征相加融合. 因此, 提出一个下采样模块(结构如图1(b)), 浅层的风格化特征经过下采样模块后和深层的风格化特征相加. 表达式为:

$ {F^{{{r}}\_2\_1}_{CSC}} = {F^{r\_2\_1}_{CS}} + Down({F^{{{r}}\_1\_1}_{CS}}) $

(4)

$ {F^{{{r}}\_3\_1}_{CSC}} = {F^{r\_3\_1}_{CS}} + Down({F^{r\_2\_1}_{CSC}}) $

(5)

$ {F^{r\_4\_1}_{CSC}} = {F^{r\_4\_1}_{CS}} + Down({F^{r\_3\_1}_{CSC}}) $

(6)

其中, Down表示下采样模块, r_1_1, r_2_1, r_3_1和r_4_1分别表示ReLU_1_1, ReLU_2_1, ReLU_3_1和ReLU_4_1层.

对$F_{CS}^{{{r}}\_5\_1} $进行上采样操作, 然后与$F_{CSC}^{{{r}}\_4\_1} $相加后输入到解码器中得到最终的风格化图像, 表达式为:

$ {I_{CS}} = Decoder({F^{r\_4\_1}_{CSC}} + Up({F^{r\_5\_1}_{CS}})) $

(7)

其中, Decoder表示编码器, Up表示上采样.

2.2 特征融合模块

本文提出一种新的基于注意力机制的特征融合模块, 模块可以根据内容的语义空间分布, 有效地、灵活地进行内容特征和风格特征的融合. 模块结构如图1(c). 内容图像特征F_C和风格图像特征F_S分别先正则化然后再经过卷积后得到特征${\bar F_C} $和$ {\bar F_{{S}}} $, $ {\bar F_C} $的转置和$ {\bar F_{{S}}} $进行矩阵相乘后使用Softmax函数得到内容图像特征和风格图像特征的相似性注意力图, 再将风格图像特征经过一个卷积后与该注意力图相乘得到融合特征F_CS. 然后正则化后的F_C再经过一个卷积生成特征$ {\bar F_{CC}} $, $ {\bar F}_{CC} $和F_CS在通道维度进行拼接融合后输入到一个卷积中调整通道数后, 分别经过全局分支提取全局信息和局部分支提取局部特征(结构如图1(b))并相加后使用Sigmoid函数得到注意力图W, $ {\bar F_{CC}} $和F_CS分别与W和(1–W)相乘后相加得到最终的风格化特征.

2.3 损失函数

本文提出的网络使用3个损失函数进行模型训练, 分别为内容损失函数、风格损失函数、一致性损失函数. 同时, 使用预训练好的VGG19网络提取图像特征计算损失函数. 因此, 总损失函数表达式为:

$ {L_{{\mathrm{all}}}} = {\lambda _C}{L_C} + {\lambda _S}{L_S} + {L_{{\mathrm{CON}}}} $

(8)

其中, 内容、风格和一致性的损失函数表示分别为L_C、L_S和L_CON; λ_C和λ_S是不同损失的权重.

2.3.1 内容损失函数

与AdaIN^[7]类似, 分别计算VGG19的ReLU_4_1层和ReLU_5_1层输出的风格化图像特征和内容图像特征之间的欧氏距离之差后相加. 具体表达式为:

$ \begin{split} {L_C} = &{\left\| {E{{({I^{r\_4\_1}_{CS}})}} - E{{({I^{r\_4\_1}_C})}}} \right\|_2} + {\left\| {E{{({I^{r\_5\_1}_{CS}})}} - E{{({I^{r\_5\_1}_C})}}} \right\|_2} \end{split} $

(9)

其中, E表示用于计算损失的编码器中该层的特征图.

2.3.2 风格损失函数

与AdaIN^[7]类似, 分别计算VGG19不同层输出的风格化图像特征的均值、方差和风格图像特征的均值、方差之间的欧氏距离之差后相加, 具体表达式为:

$ \begin{gathered} S(x, y) = {\left\| {\mu (x) - \mu (y)} \right\|_2} + {\left\| {\sigma (x) - \sigma (y)} \right\|_2} \end{gathered} $

(10)

$ \begin{split} {L_S} =& \sum\limits_{i = 1}^N {S({E^i}({I_{CS}}), {E^i}({I_S}))} \\ =&\sum\limits_{i = 1}^N {{{\left\| {\mu ({E^i}({I_{CS}})) - \mu ({E^i}({I_S}))} \right\|}_2}} \\ & + \sum\limits_{i = 1}^N {{{\left\| {\sigma ({E^i}({I_{CS}})) - \sigma ({E^i}({I_S}))} \right\|}_2}} \end{split} $

(11)

其中, $\;\mu $表示特征的平均值; $\sigma $表示特征的方差; i表示不同层; N表示计算所用的层, 使用权重相同的ReLU_1_1, ReLU_2_1, ReLU_3_1, ReLU_4_1和ReLU_5_1层.

2.3.3 一致性损失函数

本文提出一种新的损失函数, 即一致性损失函数. 该损失采用相同的图像作为输入, 因此该损失函数更关注图像本身内容结构的保留和风格的一致性而不是风格的改变. 所以, 可以较好地保留内容图像的结构和风格图像的风格. 具体表达式如下:

$ \begin{split} & {{{L}}_{{\mathrm{CON}}}} = {\lambda _1}({\left\| {{I_{CC}} - {I_C}} \right\|_2} + S({I_{SS}}, {I_S})) \\ & +{\lambda _2}\sum\nolimits_{i = 1}^N {\left({{\left\| {{E^i}({I_{CC}}) - {E^i}({I_C})} \right\|}_2} + S({E^i}({I_{SS}}), {E^i}({I_S}))\right)} \end{split} $

(12)

其中, I_CC表示两个相同的内容图像生成的输出图像; I_SS表示两个相同的风格图像生成的输出图像; i表示不同层; N表示计算所用的层, 使用权重相同ReLU_1_1, ReLU_2_1, ReLU_3_1, ReLU_4_1和ReLU_5_1层; ${\lambda _1}$和${\lambda _2}$表示权重.

3 实验 3.1 实验设置

训练模型时, 使用MS-COCO^[22]作为内容图像数据集, WikiArt^[23]作为风格图像数据集, 每个数据集包含80000幅图像. 在训练过程中, 损失函数的权重分别设置为λ_C=1, λ_S=3, λ₁=1, λ₂=50. 使用Adam优化器, 设置学习率为0.000 1, 一个批次为5幅内容图像和风格图像, 把输入的图像随机裁切为256×256像素大小. 测试模型时, 支持任意大小的图片作为输入.

3.2 视觉效果对比

为了评价本文提出的模型, 展示了与目前主流模型结果的比较, 包括AdaIN^[7]、SANet^[8]、AdaAttN^[9]、ArtFlow^[11]、CCPL^[12]. 图2给出了各种模型生成的风格化图片. AdaIN只需要将内容特征和风格特征的均值和方差进行对齐, 但是由于该方法过于简化, 其生成的图像质量受到影响, 第3列所展示的第2个女生、熊、花瓣图像质量明显较差. SANet提出一种风格注意力网络进行内容和风格特征的融合. 但是内容图像的显著特征会被扭曲且无法保留图像细节语义, 第4列的所有图像有明显失真和内容扭曲. AdaAttN提出一种基于注意力的自适应规范化网络. 但是AdaAttN模型上生成的风格图像出现了风格不符合的或者重复风格的内容, 且没法保留内容图像的细节特征, 比如第5列城市上方的天空、女人的脸部、熊的身体、花瓣的花蕊. ArtFlow模型虽然有效防止了内容泄露, 保持了内容图像的整体结构, 但是细节上还有些欠缺, 比如第6列城市上方天空云彩的丢失, 第2个女生的面部有些扭曲, 麦田里麦子的缺失, 以及花瓣整体细节的缺失. CCPL模型生成的图像整体风格化效果较好, 但是风格化图像的内容图像细节保留不完整, 比如第7列第2个女生的嘴巴和眼睛、熊的身体、花瓣的花蕊. 与上述方法不同的是, 本文提出的模型可以进一步保留内容的显著信息和细节纹理. 此外, 提出的方法可以通过学习内容与风格特征之间的关系, 有效地整合内容和风格, 使生成的结果不仅保留了内容的语义信息, 而且还包含了丰富的风格图像的颜色和纹理.

3.3 用户调查

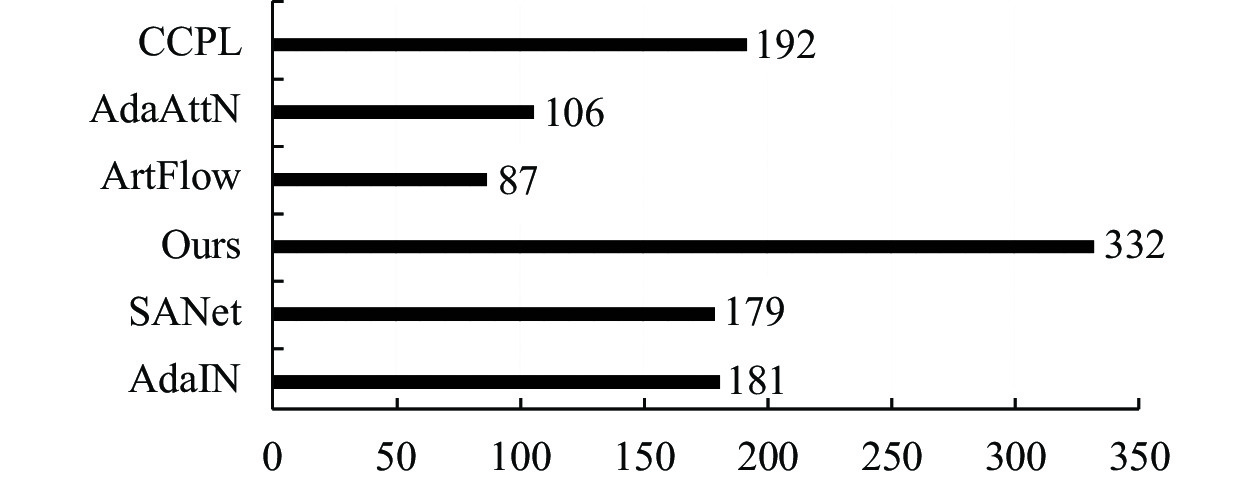

用户的直观感受也是评价风格迁移质量的重要指标, 本文对108名参与者进行投票调查. 随机选取10张内容图片和10张风格图片, 并用上面提到的6种模型生成风格化图片. 108名参与者从每种风格化图片中选择出自己认为最佳的图片, 共收集到1077张投票. 从图3中可以看出, 本文提出的模型生成的风格化图片比其他的模型生成的更具有吸引力.

3.4 定量指标对比

本文使用SSIM (structure similarity index measure)和PSNR (peak signal-to-noise ratio)来衡量内容图像和生成的风格化图像之间的结构相似性. 为了准确计算SSIM和PSNR, 计算测试集的内容图像和模型生成的风格图像之间的SSIM和PSNR, 并取平均值, SSIM和PSNR的数值越大代表图像的质量越高. 结果如表1. 可以看出, 本文模型的SSIM和PSNR值最高.

3.5 消融实验

为了验证本文中所提出的方法的有效性, 分别设计了特征融合模块、多层级特征、一致性损失函数的消融实验, 从定量和视觉对比两个方面进行有效性的验证.

3.5.1 特征融合模块消融实验

为了验证特征融合模块的有效性, 设计了相关的消融实验. 模型a是使用AdaIN^[7]替换本文提出的特征融合模块, 其他设置保持一致. 如图4(a)是模型a生成的风格化图像. 从实验结果可以看出, 本文提出的模块更好地保留内容图像的结构和细节信息以及风格图像的风格, 例如花朵的花蕊、女人人像的面部等细节都得到了较好的保留. 在测试集上计算风格化图像和内容图像之间的SSIM和PSNR值, 并取平均值. 从表2可以看出两个值都有小幅度的下降. 因此, 本文提出的特征融合模块在模型中是比较重要的模块.

3.5.2 多层级特征消融实验

为了验证使用多层级特征的有效性, 设计了2个消融实验. 模型b是去掉ReLU_1_1和ReLU_2_1层, 其他设置保持一致. 模型c是与SANet^[8]一样只使用ReLU_4_1和ReLU_5_1层提取出的深层特征, 其他设置保持一致. 如图4(b)和图4(c)图像是模型b和模型c生成的风格化图像. 从实验结果可以看出, 产生的图片的细节没法保留完整, 比如图4(b)和图4(c)中女人的眼睛和嘴巴的扭曲、失真, 花瓣细节的缺失, 并且相比于去掉3层特征的模型c生成的图像, 只去掉2层特征的模型b生成的图像也保留了更多的细节. 在测试集上计算风格化图像和内容图像之间的SSIM和PSNR值, 并取平均值. 从表2可以看出两个值都有一定幅度的下降. 因此, 模型中使用提取到的多层特征是有效的.

3.5.3 一致性损失函数消融实验

为了验证提出的一致性损失函数的有效性, 设计了相关的消融实验. 模型d是训练模型时去掉该损失函数, 其他设置保持一致. 如图4(d)是模型d生成的风格化图像. 从实验结果可以很明显地看出, 去掉一致性损失函数后产生的图片无法保持全局结构的完整性, 而加上该损失函数后完整的网络可以避免这些问题. 在测试集上计算风格化图像和内容图像之间的SSIM和PSNR值, 并取平均值. 从表2可以看出两个值有大幅度的下降. 因此, 一致性损失函数在模型训练过程中是比较重要的.

4 结束语

本文提出一个可以有效保留内容图像细节特征的图像任意风格迁移模型, 模型中包括融合编码器提取到的多层级图像特征, 确保在风格迁移过程中保留内容图像的重要语义信息和细节特征; 提出一个新的特征融合模块, 可以高质量地融合内容特征和风格特征. 此外, 在训练过程中, 本文还提出一个新的损失函数来训练模型. 实验结果表明, 本文提出的迁移模型可以保留内容图像的细节特征, 较好地融合内容特征和风格特征, 生成高质量的具有比较好的观感的风格化图像.
