随着人工智能技术的快速发展, 语音识别技术^[1]早已转换成产品, 并被广泛应用于客服电话、医疗保健、出行驾驶、智能家居等各种场景, 已经成为人们日常生活和工作中不可或缺的一部分. 此外, 随着边缘计算和物联网技术的融合, 语音识别技术正逐渐向更高效、更个性化的方向发展, 为用户提供更加无缝和智能的交互体验.

早在20世纪50年代, 贝尔实验室就开发了名为Audrey的孤立词语音识别系统^[2]. 到60年代末, 苏联科学家Vintsyuk提出了使用动态规划算法(dynamic time warping, DTW)来解决语音识别中的时间对齐问题^[3], 这一技术进一步加快了语音识别的发展. 从20世纪80年代开始, 隐马尔可夫模型(hidden Markov model, HMM)在语音识别领域中得到运用^[4], 语音识别技术逐渐从孤立词的识别阶段迈向连续词的识别阶段. 后来, 通过与高斯混合模型(Gaussian mixture model, GMM)相结合^[5], 基于HMM的语音识别模型的性能得到了提升.

21世纪初, 深度学习的概念被提出, 人工神经网络(ANN)被首次用于语音识别^[6], 但由于当时的实验环境与理论不足等原因, 基于人工神经网络的语音识别并没有发展起来. 直到2011年, Dahl等人^[7]提出用音素作为建模单位, 将深度神经网络DNN (deep neural network)与HMM相结合, 与GMM-HMM相比, 深度神经网络-隐马尔可夫模型(DNN-HMM)的引入显著提升了语音识别的性能, 使其达到了真实用户可接受的水平^[8].

近年来, 为了简化语音识别系统的结构和提高效率, 端到端语音识别技术应运而生^[9]. 端到端语音识别是一种直接从语音信号到文本输出的完整语音识别系统, 它将传统语音识别系统中的多个组件整合为一个统一的模型^[10]. 目前端到端语音识别方法^[11]主要分3类: (1) 连接时序分类(connectionist temporal classification, CTC)方法^[12]; (2)循环神经网络变换器 (recurrent neural network transducer, RNN-T)方法^[13]; (3)基于注意力机制(attention)的方法^[14]. 近年来, 随着基于自注意力机制的Transformer^[15]模型在文本翻译领域取得了竞争性的结果后, Dong等人^[16]首次将Transformer模型应用于自动语音识别领域中, 并取得了比较好的效果. 然而, 相对于自注意力机制, Transformer模型在提取局部特征方面的能力稍显不足, 而卷积网络则更擅长于提取局部特征. 为了加强提取特征的能力, Gulati等人^[17]提出了Conformer模型, Conformer模型通过将卷积模块集成到Transformer编码器中, 有效地提升了局部特征提取的能力. 为了进一步研究局部和全局特征的关系, Peng等人^[18]提出了一种Branchformer模型. 但是, 这些模型都没有考虑到每个块之间的相互依赖关系, 为了提高每个块之间的相互依赖关系, 本文提出了一种改进的Conformer-SE语音识别模型. 在语音识别任务中, 我们用Conformer结构替代了Transformer的编码器部分, 并通过残差连接将编码器和解码器中的每个块的输出结合SE注意力通道机制^[19]进行加权求和, 以得到最终的输出. 在公开数据集Aishell-1上, 我们通过与基线模型进行对比实验, 评估了语音识别的字符错误率和实时率. 结果显示, 在实时率几乎未受影响的情况下, 我们的模型将字符错误率降低了18.18%, 这一结果证明了该模型的先进性. 此外, 我们提出的SE加权求和结构在基线模型上的应用也得到了验证, 结果表明该结构能够提升基线模型的准确率, 进一步展示了该模型具有良好的泛化能力.

1 基线模型

Speech Transformer^[20]模型是本文采用的基线模型, 该模型基于Transformer架构, 并在自动语音识别(automatic speech recognition, ASR)和语音合成(text to speech, TTS)等领域表现出色. Speech Transformer的核心由3个主要部分构成: 编码器(encoder)、解码器(decoder)以及位置编码(positional encoding). 编码器和解码器是模型的核心^[21], 它们由多个重复的层叠加而成, 每层都融合了多头自注意力(multi-head self-attention)和前馈神经网络(feed-forward network). 多头自注意力机制的引入使模型可以更好地捕捉输入序列中的长距离依赖关系^[22], 而前馈神经网络则通过非线性变换增强了模型的表征能力. 鉴于Transformer架构本身不具有处理序列顺序的能力, 位置编码的引入至关重要. 位置编码为序列中的每个元素提供位置信息, 帮助模型理解和处理时序数据. 在Speech Transformer中, 位置编码被叠加到编码器和解码器的输入特征上, 从而使模型能够捕捉并利用这些位置信息, 其模型结构图如图1所示.

尽管Speech Transformer在语音识别领域已经显示出其强大的性能, 但它仍然面临着一些挑战. 首先, Speech Transformer主要依赖于全局自注意力机制, 而这种机制可能忽视了语音信号中至关重要的局部特征信息. 其次, Transformer模型中的各层直接堆叠可能导致在训练过程中部分关键信息的丢失, 同时各个块之间的相互依赖关系不足. 为了克服这些问题, 本文在第2节中提出了相应的改进策略.

1.1 多头注意力

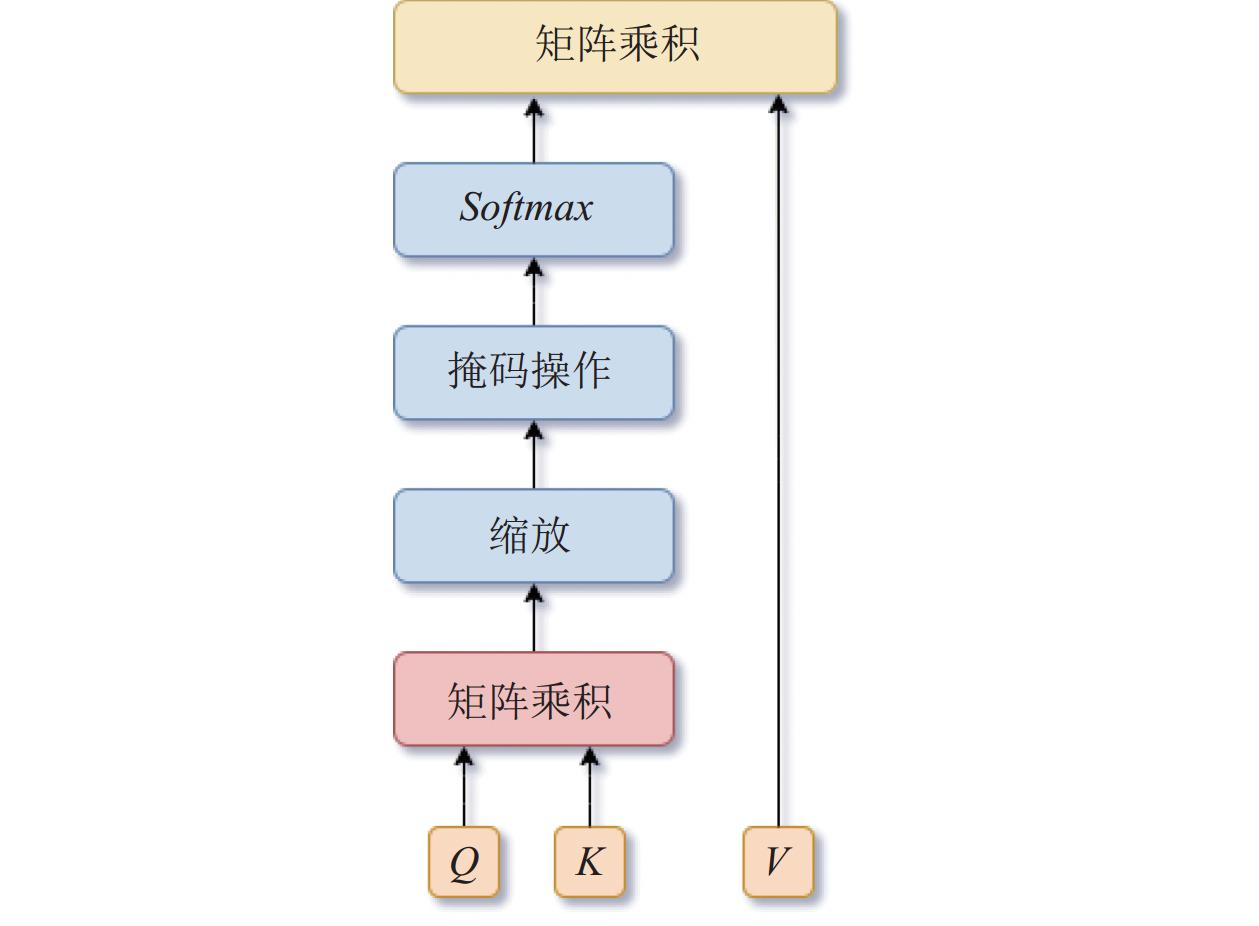

注意力机制是一种重要的深度学习技术^[23], 它使得模型能够选择性地关注于输入序列中的关键部分, 并据此分配不同的权重. 在Transformer模型中, 自注意力机制是其核心构件, 该机制通过缩放点积注意力来实现. 缩放点积注意力的模型结构如图2所示.

缩放点注意力机制有效提升了计算的效率和模型的性能. 首先, 通过计算查询向量Q与键向量K的点积, 获得原始的注意力得分. 接着, 为了防止数值过大而导致的稳定性问题, 这些得分会被除以一个与查询向量维度相关的缩放因子进行调整. 随后, 经过Softmax函数处理^[24], 这些缩放后的得分转化为注意力权重. 最后, 将这些权重应用于值向量V, 通过权重与值向量的乘积, 得到了加权值向量. 整个过程可以用式(1)描述:

$ attention(Q, K, V) = \mathit{Softmax}\left( {\frac{{Q{K^{\mathrm{T}}}}}{{\sqrt {{d_k}} }}} \right)V $

(1)

其中, $Q\in {R^{{t_q} \times {d_q}}} $, $ K\in {R^{{t_k} \times {d_k}}} $, $V\in {R^{{t_v} \times {d_v}}} $; t表示输入数量; d表示特征维度大小.

多头注意力机制是由多个缩放点积注意力的基础单元堆叠而成(如图3所示), 其计算过程如下: 首先将查询Q、键K和值V分别映射到d_q, d_k和d_v的维度, 切分为h个头; 再将各个子空间的输出进行concat拼接, 最后经过一个可学习的线性映射得到输出, 如式(2)和式(3)所示:

$ hea{d_i} = attention(QW_i^Q, KW_i^K, VW_i^V) $

(2)

$ MultiHead(Q, K, V) = concat(hea{d_1}, \cdots, hea{d_h}){W^O} $

(3)

其中, $ W^Q_i\in{R^{{d_m} \times {d_q}}} $, $W^K_i\in {R^{{d_m} \times {d_k}}} $, $W^V_i\in {R^{{d_m} \times dv}} $和$W^O\in $${R^{{d_m} \times {d_m}}} $是可训练的参数矩阵; h是注意力头的数量; d_m是输出的特征维度大小, 本文设定d_q=d_k=d_v=d_m/h.

1.2 位置编码

传统的循环神经网络(RNN)和长短时记忆网络(LSTM)等模型能够通过其循环结构自然地捕捉序列中元素的位置信息^[25]. 然而, Transformer模型是一种基于自注意力机制的模型, 它不具有循环结构, 因此无法直接从输入序列中推断出元素的位置顺序. 为了解决这一问题, 位置编码被引入到Transformer模型中, 即确定每个单词之间的距离和位置, 其计算方法如下:

$ P{E_{(pos, 2i)}} = \sin \left( {\frac{{pos}}{{{{10000}^{\frac{{2i}}{{{d_m}}}}}}}} \right) $

(4)

$ P{E_{(pos, 2i + 1)}} = \cos \left( {\frac{{pos}}{{{{10000}^{\frac{{2i}}{{{d_m}}}}}}}} \right) $

(5)

其中, pos表示当前单词的位置, PE表示位置pos上的编码值, 2i或者2i+1代表位置编码向量的一个分量, 2i代表偶数, 2i+1代表奇数, d_m表示是输出的特征维度大小.

1.3 前馈神经网络

在Transformer结构中, 前馈神经网络(feed-forward neural network, FFN)是一个重要的组件, 它位于Transformer的每个编码器和解码器层之后. 前馈神经网络的主要作用是对嵌入向量进行非线性变换和映射, 以强化位置信息的表示和特征的提取. 前馈神经网络架构包含两个线性层(即全连接层), 其间嵌入了一个非线性激活函数. 在Transformer中, 前馈神经网络可以表示为式(6):

$ \mathit{FFN}(X) = \max (0, X{W_1} + {b_1}){W_2} + {b_2} $

(6)

其中, X是输入张量, $W_1\in {R^{{d_m} \times {d_{\rm middle}}}} $, $W_2\in {R^{{d_m} \times {d_{\rm middle}}}} $, $ b_1\in{R^{{d_{\rm middle}}}} $和$b_2\in {R^{{d_m}}} $是可学习的权重矩阵和偏置向量, d_middle是中间层的特征维度大小.

2 Conformer-SE模型

为了更有效地提取局部特征信息并提升模型的识别准确性, 本研究将含有卷积模块的Conformer结构替换Transformer中的编码器部分. 在Conformer模型中, 我们采用了相对位置编码策略, 与传统的绝对位置编码相比, 它能更灵活地适应序列长度的变化. 此外, 针对基线模型直接堆叠而导致损失重要局部信息, 缺乏各个块之间的相互依赖关系, 本研究还提出了一种新颖的压缩激励模型(squeeze-and-excitation, SE)方法, 该方法通过建立编码器与解码器中各输出模块之间的联系, 强化了模块间的相互作用. 最终, 通过加权求和机制, 实现了模块集成输出的优化. 这种结构不仅增强了模型对序列中关键信息的捕捉能力, 也为处理变长序列提供了更加稳健的解决方案. 其整体模型结构如图4所示. 相比于基线模型中的直接堆叠结构, 该模型首先通过残差网络将每一个block的输出都分别提取出来压缩存储在SE通道符中, 再将各个块的输出通过相加得到块集成的最终结果.

2.1 Conformer编码器

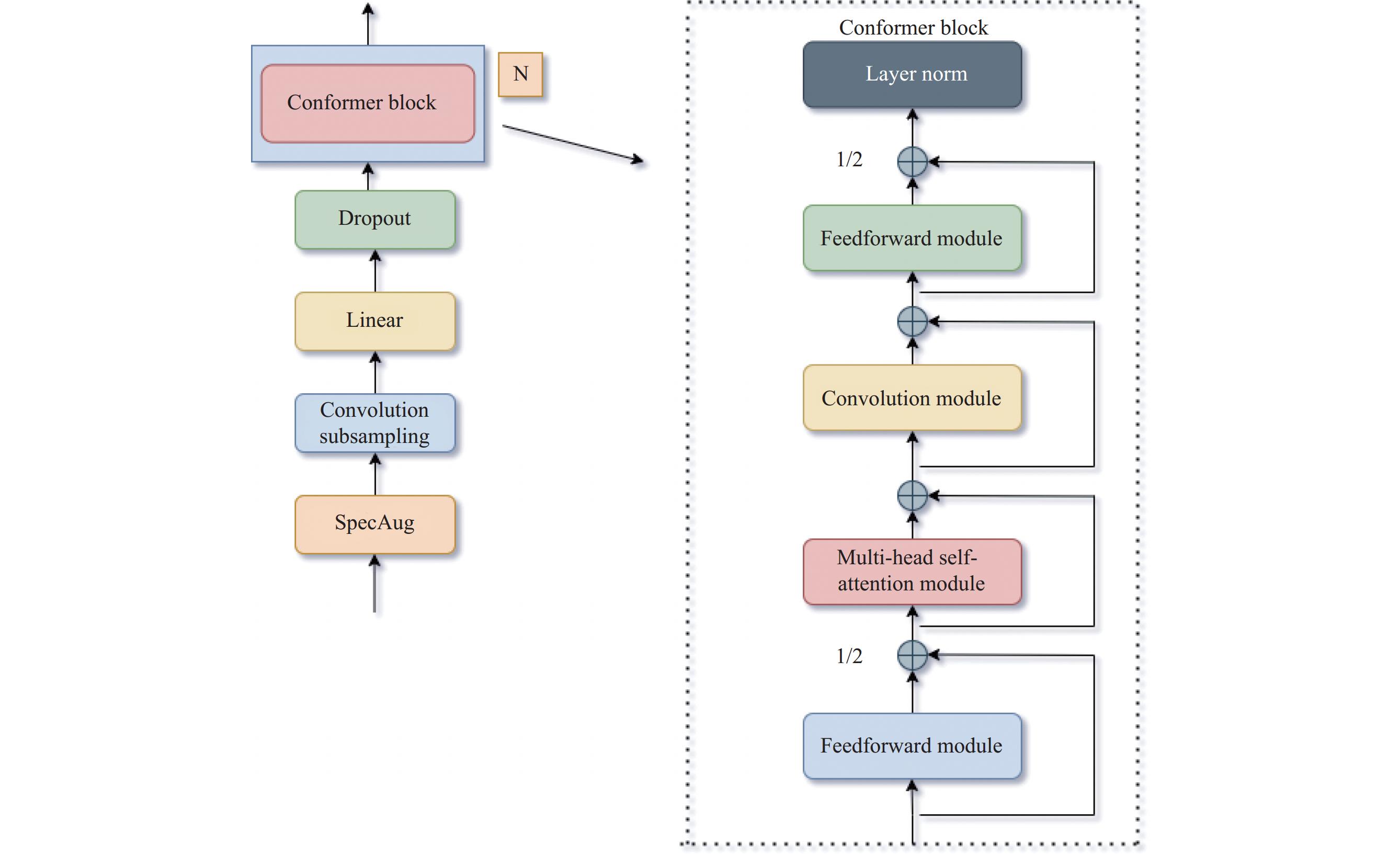

Conformer的核心思想是在Transformer的基础上加入卷积层, 以此来更好地捕捉语音信号中的局部特征和长距离依赖关系. 具体来说, Conformer结构包括一系列的处理步骤, 如SpecAug数据增强^[26]、Convolution subsampling用于特征提取和降维、多个Conformer block用于处理特征, 以及最终的分类器. Conformer block内部包含了自注意力模块、卷积模块和前馈网络, 这些模块的组合使得Conformer能够同时捕捉到局部和全局的信息, 从而在语音识别任务中取得了显著的性能提升. 图5左侧展示了Conformer模型的整体结构, 右侧展示了Conformer block具体组成.

在Conformer block^[27]中, 它在首末两端均设置了一个输出为一半的前馈神经网络, 中间夹着一个多头注意力模块和一个卷积模块. 具体到数学表达上, 对于第i个块接收到的输入x_i, 输出为h_i的计算公式如下:

$ \left\{ \begin{gathered} {{\tilde x}_i} = {x_i} + \frac{1}{2}{\mathit{FFN}}({x_i}) \\ {x'_i} = \tilde x + {\mathit{MHSA}}({{\tilde x}_i}) \\ {x''_i} = {x'_i} + Conv({x'_i}) \\ {h_i} = Layernorm\left( {{x''_i} + \frac{1}{2}{\mathit{FFN}}({x''_i})} \right) \\ \end{gathered} \right. $

(7)

其中, FFN表示前馈神经网络模块, MHSA表示多头注意力模块, Conv表示卷积模块, Layernorm代表归一化模块.

2.2 相对位置编码

相对位置编码是自注意力模型中的一种关键位置编码技术, 它通过精确捕捉序列元素间的相对位置关系, 极大地增强了模型对序列内不同位置关联性的理解能力. 这种方法是Transformer-XL架构^[28]的核心组成部分, 它相较于传统的绝对位置编码, 提供了更高的灵活性和适应性. 通过对相对距离的有效编码, 相对位置编码能够优化模型对序列任务的处理效果, 使其在各种应用场景中展现出更卓越的性能.

2.3 SE通道注意力机制

SE通道注意力机制是一种先进的神经网络架构改进方法, 旨在通过显式地建模通道间的依赖关系来增强网络的表征能力. 这种机制最初由Hu等人在文献[29]中提出, 并迅速成为提升深度学习模型性能的重要手段之一. SE模块的核心思想是对特征通道进行动态的重校准, 以便突出重要的特征并抑制不太重要的特征.

SE通道注意力机制主要包含两个步骤: Squeeze(压缩)和Excitation (激励).

Squeeze步骤: 通过执行全局平均池化, 将每个特征通道的信息汇总为一个单一的数值. 这个过程有助于模型捕获全局信息, 为接下来的重校准步骤提供基础.

Excitation步骤: 以Squeeze步骤的输出作为输入, 通过一个由两个全连接层组成的小型网络(其中包含一个ReLU激活^[30]层和一个Sigmoid激活层), 学习到每个通道的重要性权重. 这一步的输出是一个在0–1之间的权重系数, 用于调整每个通道的特征响应.

最后, 原始特征图通过与这些学习到的权重系数相乘, 实现了特征的动态重校准. 这种机制使得模型能够侧重于更加重要的特征, 从而提升了模型对信息的利用效率和最终的性能.

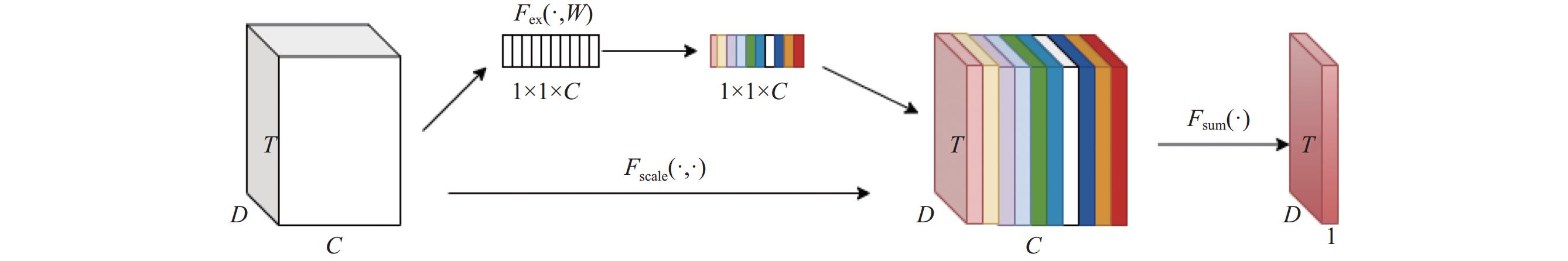

SE通道注意力模型结构如图6所示.

Conformer架构虽然强大, 但并未充分强调不同块之间的相互关联. 为了弥补这一不足, 我们采取了一种方法: 从每个块的输出特征中提取关键信息, 并将其整合到单一通道中, 从而捕捉到全局的输出信息. 接着, 我们运用全局平均池化操作来压缩这些信息, 形成一个通道数据. 最终, 我们通过加权求和的方式, 结合这些通道数据, 生成了更为综合的块集成输出, 从而增强了模型处理序列任务时的整体表现. 其计算过程如下:

$ {{\textit{z}}_c} = {F_{\rm sq}}({y_c}) = \frac{1}{{T \times D}}\sum\limits_{i = 1}^T {\sum\limits_{j = 1}^D {{y_c}(i, j)} } $

(8)

其中, $y_c\in R_{T\times D} $指的是第c个块的输出, T和D是维度.

$ s = {F_{\rm ex}}({\textit{z}}, W) = \sigma ({W_2}\delta ({W_1}{\textit{z}})) $

(9)

其中, $\sigma $为Sigmoid函数, δ为ReLU函数, $W_1, W_2\in $${R^{c \times \frac{c}{r}}} $, c为channel的通道数, r为缩放因子. 这里我们设置的c_encoder=c_decoder=6, r=1.

$ {\tilde y_c} = {F_{\rm scale}}({y_c}, {s_c}) = {s_c}{y_c} $

(10)

$ \tilde y = {F_{\rm sum}}({\tilde y_c}) = \sum\limits_{c = 1}^N {{{\tilde y}_c}} $

(11)

其中, $ {\tilde y_c} $指的是第c个通道的输出, $ \tilde y $代表的是最终的块集成输出.

2.4 Transformer解码器

解码器是沿用了基线模型中图1右侧部分, 相较于左侧的编码器部分, 解码器模块中添加了一个交叉注意模块(MHCA). 具体到数学表达上, 对于第i个块接收到的输入x_i, 输出为y_i的计算公式如下:

$ {x'_i} = {x_i} + {\mathit{MHSA}}({x_i}) $

(12)

$ {x''_i} = {x'_i} + {\mathit{MHCA}}({x'_i}, \tilde y) $

(13)

$ {y_i} = Layernorm\left( {{x''_i} + {\mathit{FFN}}({x''_i})} \right) $

(14)

其中, $\tilde y$表示编码器块集成的输出.

3 实验及结果 3.1 实验数据和实验环境

本研究采用了中文普通话数据集Aishell-1进行实验, 这是一套由北京科技创新研究院(Beijing Institute of Science and Technology Innovation)公开发布的中文语音识别数据集. Aishell-1数据集是为自动语音识别(ASR)技术的研究与开发量身打造的, 总计包含约178 h的高质量中文普通话语音数据, 覆盖了超过400名不同说话人, 其中男女发音者的比例接近均衡. 该数据集囊括了来自各个领域的语句, 包括日常交流、财经新闻、体育报道等, 为语音识别的训练与测试提供了一个多元化的平台. Aishell-1的录音在静谧环境下完成, 以确保高品质的音频效果, 所有的语音文件均以16 kHz的采样率和16位的深度, 以单声道WAV格式进行存储. 这个数据集不仅向研究界开放, 同时也支持商业应用, 对推动中文语音识别技术的进步贡献了重要资源.

在本研究中, 实验环境搭建在搭载Python 3.8的Ubuntu 18.04操作系统上. 计算核心采用了Intel(R) Xeon(R) Silver 4214R CPU, 该处理器主频为2.4 GHz, 搭配了90 GB的系统内存. 语音处理方面, 实验使用了一块具备12 GB显存的RTX 3080 Ti GPU. 此外, 实验采用了PyTorch 1.7.0作为深度学习的主要框架, 并结合了Cuda 11.0技术以优化GPU的性能表现.

3.2 评价指标

本文在Aishell-1数据集上的实验分析, 采用字符错误率(character error rate, CER)作为评价标准, 其计算公式如下:

$ CER = \frac{{D + S + I}}{N} $

(15)

其中, D表示删除错误的字数量, S表示替换错误的字数量, I表示插入错误的数量, N是参考文本中字符的总数.

对于模型的推理速度评价指标采用的是实时率(real time factor, RTF), 其计算公式如下:

$ \mathit{RTF} = \frac{{{T_{\rm ASR}}}}{T} $

(16)

其中, T_ASR表示解码时长, T是指音频时长, 实时率越小, 表示推理速度和解码速度越快.

3.3 训练过程

首先, 对数据进行预处理. 在本文中, 音频输入特征采用帧长为25 ms, 帧移为10 ms, 特征维度为80的Fbank特征^[31]. 此外, 为提升模型的鲁棒性, 对语音信号的频谱特征应用了SpecAugment技术, 并在编码器的输入前进行了卷积下采样处理. 编码器和解码器均采用了N为6的块结构进行实验, 每个模块的输出维度设为256, 注意力头数为8, 前馈神经网络隐藏维度为2048.

接着, 将每个块结构的输出通过SE通道注意力机制进行加权求和, SE的通道数设为6, 以存储6个块结构的输出.

最后, 在训练阶段, 设置batch_time为150, 采用累计梯度accum_grad为8, 训练轮次epoch为80. 采用动态学习率策略, 将热身步数warmup_steps设为16000, 最高学习率lr为0.0004. 优化器选择Adam. 训练结束后, 对最后10个模型进行参数平均得到最终的训练模型.

3.4 实验结果

在数据集Aishell-1上进行的实验结果, 如表1所示, 在未引入SE通道注意力机制的情况下, 将基于Speech Transformer的语音识别系统(基线模型)与Conformer模型进行了对比. 观察到, 尽管两者在相同数据集上接受训练, 但Conformer模型展现出了更优越的性能, 在测试集上其字错误率显著低于Speech Transformer模型, 实现了12.12%的相对降低. 这表明Conformer模型在语音识别任务中具有更强的鲁棒性和准确性. 同时, 我们还将SE通道注意力机制块集成只用到Transformer和Conformer的编码器上进行了测试, 观察到Transformer和Conformer在测试集上的字符错误率分别下降了0.2%和0.1%.

接着, 在Aishell-1数据集中, 通过引入SE通道注意力机制, 将编码器与解码器同时块集成, 我们实施了图4所提出的方法. 根据表2所示的结果, 可以明显观察到, Speech Transformer模型和Conformer模型在测试集上的字符错误率分别相对减少了7.57%和6.89%. 而Conformer-SE模型相比于基线模型在测试集上的字错误率更是相对降低了18.18%. 这一显著的性能提升充分证明了所加SE模型的有效性及其在扩展性方面的表现.

本文还将Conformer-SE模型的性能与先前研究中基于Transformer模型^[32,33]在Aishell-1数据集上的成果进行了比较, 具体见表3. 结果显示, 相较于其他先前的工作, Conformer-SE模型展现了更优异的性能表现.

语音识别的实时率是衡量语音识别速度的一个重要指标, 该值越低, 意味着处理单位时间内语音数据的能力越强, 效率越高. 根据表4的测试结果可以看出, Conformer模型相较于Speech Transformer模型, 实时率升高了0.0012, 而Conformer-SE模型也仅比Speech Transformer模型高了0.0016. 综合评估, 虽然Conformer-SE模型在实时率上略低于原模型, 但其识别率显著提高, 综合考虑两方面的性能, Conformer-SE模型展现出了一定的先进性.

4 结束语

在这项研究中, 本文提出了一种基于Conformer-SE的端到端语音识别系统. Conformer中的卷积模块能更好地捕捉细粒度的局部特征信息, 弥补了Transformer的不足. 同时, SE通道注意力机制使输出能够考虑每个块的输出, 提高了每个块之间的相互依赖性. 通过在Aishell-1中文普通话数据集上的测试发现: 通过残差的方式将每个块的输出结果以SE通道加权求和, 可以更好地提高模型的语音识别能力. 此外, 本文提出的模型在Transformer上也表现不错, 具有很好的泛化能力. 与之前发表的其他基于Transformer模型相比, 具有一定的先进性. 然而, 在实验中我们仍沿用了Transformer中的解码器结构, 未来的研究将重点放在解码器上, 以进一步提高语音识别性能.
