海洋占据着地球表面积的绝大部分, 蕴藏着丰富的石油、天然气、矿产和水产等资源, 深入探索海洋可以帮助我们更好地开发和利用这些资源. 近年来, 我国基于“提高海洋资源开发能力、发展海洋经济、保护海洋生态和建设海洋强国”等海洋战略做出重要部署, 加强对海洋的探索.

对于海洋的探索离不开水下目标检测技术, 其无论是在资源开发、海底捕捞, 还是军事行动中都发挥着重要的作用. 现如今, 随着深度学习技术的飞速发展, 越来越多的学者将其应用于水下目标检测领域, 研究方法可以分为两类: 两阶段检测算法和单阶段检测算法.

两阶段检测算法采用分阶段的方式实现对目标的检测, 首先生成候选区域, 然后对这些区域进行细致的分类和边界框回归. 通过分阶段的方式, 两阶段目标检测算法能够在保持高精度的同时, 有效处理大规模图像数据, 代表算法有R-CNN^[1]、Fast R-CNN^[2]、Faster R-CNN^[3]和Cascade R-CNN^[4]等. 杨婷等^[5]在Faster R-CNN的基础上进行了部分改进, 首先采用自动色阶增强水下图像; 然后, 采用双向特征融合增强信息流动; 最后, 引入柔性非极大值抑制算法调整候选目标区域, 相关改进在水下数据集URPC上取得了良好的检测精度. 乔美英等^[6]提出了一种改进的Faster R-CNN, 在特征金字塔网络(feature pyramid network, FPN)的上采样过程加入注意力机制捕捉上下文信息并在损失函数中引入线性回归增益系数提高算法对多尺度水下目标的检测精度.

单阶段检测算法是目标检测技术中的一种高效的方法, 旨在通过一个单一的网络对目标直接进行定位和分类, 不需要预先生成候选框. 这类算法的核心特点在于它们将目标检测问题转化为一个直接的回归问题, 通过一次前向传播同时完成目标的定位和分类. 相较于两阶段检测算法, 单阶段检测算法在保持较高精度的同时, 显著提高了算法的运行速度, 如SSD^[7]、FCOS^[8]和YOLO^[9,10]等. 鉴于单阶段算法优越的性能, 许多学者将其应用于水下场景: 张琳等^[11]提出了一种轻量化的FCOS算法, 通过引入自适应空间特征融合模块并改进损失函数有效提高了算法在水下鱼类公共数据集上的检测精度. 曹建荣等^[12]对YOLOv5算法进行改进, 通过水下暗通道先验算法增强水下图像并引入ECA注意力机制提高模型的特征提取能力, 从而提高检测精度. 辛世澳等^[13]针对复杂水下环境对YOLOv7进行改进, 通过结合BiFormer注意力机制提高水下目标检测精度并减少计算量. 施克权等^[14]采用Vision Transformer作为YOLOv8的主干网络, 并结合EMA注意力机制提高模型的特征提取能力, 改进算法在URPC数据集上检测精度达到了83.2%.

随着检测算法的不断改进, 其在水下目标检测的优势得以体现. 但是, 仍然存在水下多尺度、重叠遮挡目标检测精度低的问题. 针对此问题并结合YOLOv8模型的不足之处, 本文提出一种改进的YOLOv8水下目标检测算法. 首先, 在主干网络引入可变形卷积DCN, 加强模型对重叠遮挡目标的特征提取; 其次, 设计了一种空洞卷积空间金字塔模块ASPF, 通过空洞卷积捕获不同尺度的目标上下文信息, 提高模型对多尺度目标的感知能力; 最后, 对损失函数进行改进, 通过WIoU损失优化模型训练过程并提高检测精度.

1 YOLOv8网络结构

YOLOv8的网络结构包括输入端(Input)、主干网络(Backbone)、颈部网络(Neck)和检测端(Head)共4个部分组成, 网络结构如图1所示.

(1) 输入端: YOLOv8的输入端采用自适应锚框计算、自适应图片缩放、自适应灰度填充和马赛克数据增强. 自适应锚框根据不同的数据集, 初始设定锚框的尺寸. 在网络的训练过程中, 通过比较初始化锚框和数据集的真实锚框的差异, 进行反向传播, 优化网络参数. 自适应图片缩放针对数据集中图片的尺寸不同, 将原始图像统一尺寸为640×640大小, 能够提高模型的推理速度. 自适应灰度填充根据图像的内容和特性自动调整或填充图像的灰度级别, 以改善图像的质量或增强图像特征. 马赛克数据增强则采用随机裁剪、随机缩放和随机分布的策略对图像进行拼接, 扩充了样本的数量.

(2) 主干网络: YOLOv8的主干网络由CBS、C2f和SPPF模块组成. 其中, CBS模块由普通卷积层Conv、批处理归一化层BN和激活函数SiLU构成. C2f模块则是仿照YOLOv7^[10]的ELAN结构, 旨在通过更多的分支跨层连接, 丰富模型的梯度流, 使得模型具有更强的特征表达能力. SPPF模块通过一个标准卷积层并串行3个5×5尺寸的最大池化下采样(Maxpool)层对输入特征图进行降维, 然后对降维后的特征图进行融合, 再进行一次升维操作, 输出后的特征图包含多个尺度目标的特征信息.

(3) 颈部网络: Neck网络的核心是路径聚合网络(path aggregation network, PANet), PANet是自顶向下和自底向上的双向特征融合网络^[15]. 底层特征具有丰富的位置信息, 高层特征具有丰富的语义信息, PANet将底层特征和高层特征进行融合, 使最终输出的特征同时包含位置信息和语义信息.

(4) 检测端: YOLOv8的检测端采用了当下流行的解耦合检测头, 这是因为检测任务需要对目标进行定位和分类, 定位任务关注目标的边缘信息, 而分类任务更关注目标的纹理信息, 解耦头将坐标信息和分类信息提取出来, 通过不同的网络分支学习并输出, 减少计算复杂度, 增强模型的泛化能力.

2 改进的YOLOv8框架

YOLOv8算法共有YOLOv8n、YOLOv8s、YOLOv8m、YOLOv8l、YOLOv8x这5个版本, 本文选取YOLOv8n作为基准模型, 该模型具有参数量少, 检测速度快等优点. 在此基础上, 本文提出一种改进YOLOv8水下目标检测算法. 针对水下重叠遮挡目标的漏检问题, 将设计的DCN_C2f模块替换主干网络中的C2f模块; 针对水下多尺度目标设计空洞卷积空间金字塔模块ASPF中的模块替换SPPF模块; 同时, 通过改进损失函数, 加速模型收敛, 改进后的YOLOv8网络结构如图2所示.

2.1 可变形卷积DCN

传统的卷积神经网络采用固定尺寸和形状的卷积核来提取特征信息, 这种设计假设目标物体具有一定的规则性和均匀性. 然而在水下场景中, 生物由于生活习性通常会呈现出多样的尺寸和形状, 使用常规的卷积核难以有效捕捉这些复杂特征, 导致特征提取不准确或不完整, 尤其是目标出现重叠遮挡的情况.

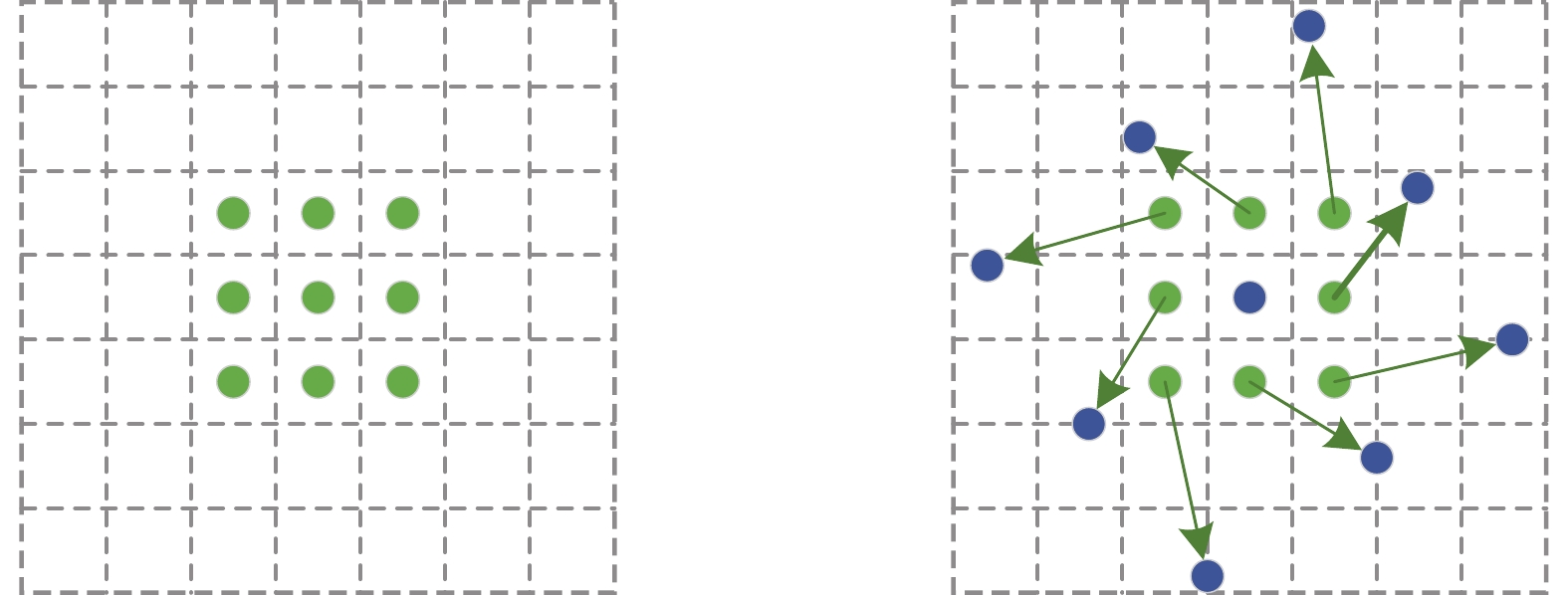

为了克服这些局限性, 本文采用可变形卷积(deformable convolutional network, DCN)^[16]提高模型对重叠遮挡目标的特征提取能力. 可变形卷积通过引入可学习的偏移量, 使卷积核能够自适应地调整其形状和采样位置, 卷积核不再是固定的矩形形状, 而是随着不同的阶段、不同的特征图, 根据不同的目标学习最优的卷积核结构. 这种设计不仅能够提高对物体形状和尺度变化的适应性, 还增强了模型在复杂视觉环境下的特征提取能力, 其示意图如图3所示.

标准的卷积核沿着输入特征图的规则网格进行滑动, 其采样点的位置是固定的, 而可变形卷积为这些采样点引入一个额外的可学习的偏移量offset. 偏移量的生成通过对输入特征图添加一个卷积层, 在网络模型的学习过程中使卷积核的采样点发生偏移, 集中于感兴趣区域或目标, 其计算公式如式(1)所示:

$ y({P_0}) = \sum\limits_{{P_n} \in R} {w({P_n})} \cdot x({P_0} + {P_n} + \Delta {P_n}) $

(1)

其中, $y({P_0})$是输出特征图在位置${P_0}$上的值, $w({P_n})$是卷积核在位置${P_n}$的权重, $({P_0} + {P_n} + \Delta {P_n})$是采样点偏移后的位置, 同时采样点坐标为$R = \{ ( - 1, - 1), ( - 1, 0), \cdots , (0, 1), (1, 1)\} $.

由于在卷积操作中加入了偏移量$\Delta {P_n}$, 采样点的位置一般为一个浮点数, 并不对应输入特征图上的实际像素位置, 因此还需要通过双线性插值得到偏移后的像素值, 计算公式如下:

$ x(p) = \sum\limits_q {G(q, p) \cdot } x(q) $

(2)

其中, $p = {p_0} + {p_n} + \Delta {p_n}$表示输入特征图中的采样点偏移位置, $q$为$p$周围的4个整数点, $G(q, p)$为一个二维的双线性插值核, 可以被分解为两个一维核:

$ G(q, p) = g({q_x}, {p_x}) \cdot g({q_y}, {q_y}) $

(3)

其中, $g(a, b) = \max(0, 1 - \left| {a - b} \right|)$.

基础的可变形卷积能够针对目标的形状进行特征提取, 但是对于尺度较小的目标则会提取到较多无用的特征信息, 同时计算量较大, 影响模型的性能. 因此, 本文采用文献[17]提出的DCNv3进一步加强模型对水下目标的特征提取, 相较于基础的可变形卷积, 对DCNv3进行了如下改进.

(1) 神经元共享权值: 在基础的可变形卷积中神经元具有独立的线性投影权值, 导致模型的参数也随着采样点总数线性增长, 影响了模型效率. DCNv3则是借鉴深度可分离卷积^[18]的概念, 将卷积权值分解为深度方向和采样点方向, 深度方向由原始位置感知, 采样点方向设置为共享权值, 这样的设计可有效减少参数量, 提高模型效率.

(2) 引入多组机制: 多组机制最早应用于多头自注意力机制(multi-head self attention, MHSA)^[19], 其结合自适应空间融合, 从而学习到更丰富的信息. DCNv3将空间融合过程分为多个组, 每个组均有独立的采样偏移量和调节因子, 因此单个卷积层上的不同组可以具有不同的空间聚集模式, 为模型提供更强的特征表示.

(3) 归一化处理: 将基础可变形卷积中的Sigmoid替换为Softmax进行归一化处理, 避免训练不稳定的情况.

DCNv3的计算公式如下所示:

$ y({p_0}) = \sum\limits_{g = 1}^G {\sum\limits_{k = 1}^K {{w_g}{m_{gk}}{x_g}({p_0} + {p_k} + \Delta {p_{gk}})} } $

(4)

其中, $ G $表示分组数量; 对于第$g$组, ${w_g} \in {R^{C \times C'}}$表示与位置无关的组投影权重, $C' = C/G$表示分组尺度, ${m_{gk}}$表示第$g$组中第$k$个调节因子, 用Softmax函数进行归一化; ${x_g} \in {R^{C' \times H \times W}}$表示第$g$组的输入特征映射. $\Delta {p_{gk}}$表示第$g$组中采样位置${p_k}$对应的偏移量.

2.2 空洞卷积空间金字塔模块

在检测任务中, 输出特征图通常需要采用不同大小的感受野来处理不同尺度的目标, 确保模型对多尺度的目标具有良好的识别能力. 感受野的大小影响着模型对输入图像中不同尺度目标的感知能力, 较小的感受野有助于捕捉图像中的局部细节信息, 对尺度较小的目标检测效果更好, 但是如果感受野过小, 可能会忽略重要的上下文信息, 导致检测性能下降. 较大的感受野则能够覆盖更广泛的区域, 捕获更多的上下文信息, 有助于模型理解较大尺度物体和场景的整体结构, 但过大的感受野则难以捕捉到足够的局部细节特征, 也会影响检测效果. 因此, 在检测任务中通常需要结合不同尺度的感受野提高模型对不同尺度目标的感知能力.

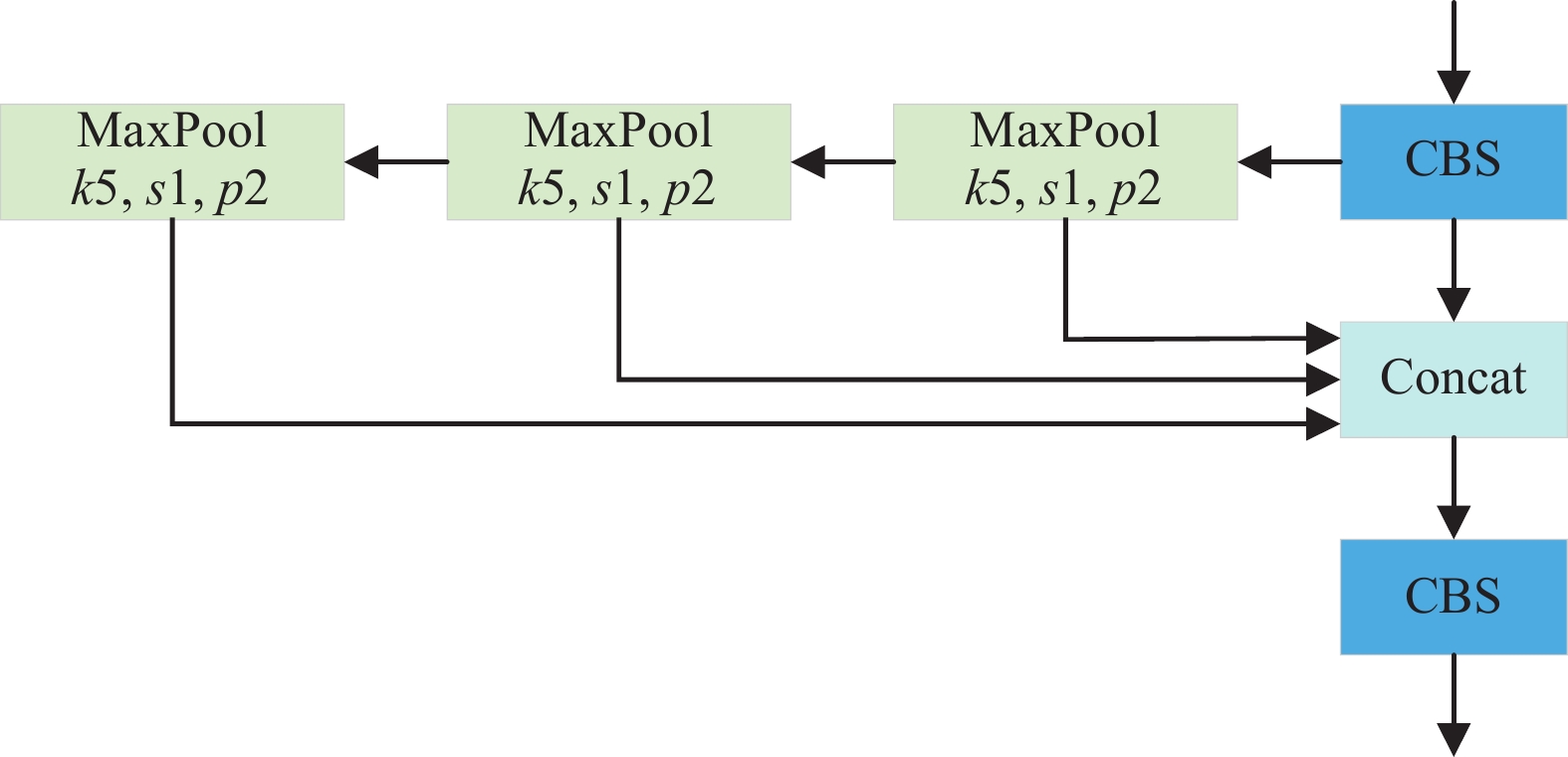

YOLOv8算法仍然延续使用YOLOv5的SPPF结构整合不同尺度的特征, 如图4所示.

首先通过一个尺寸为1×1的CBS模块输出感受野为1×1的特征图, 然后通过连续3个尺寸为5×5, 步距为1, 填充为2的最大池化下采样操作扩大输出特征图的感受野, 每个最大池化下采样操作进一步扩大输出特征图的感受野, 最后通过拼接操作融合多尺度的信息, 将输出特征图组合成一个多尺度的特征表示. 但是连续的池化操作会导致特征图的分辨率降低, 局部信息丢失, 不利于检测任务. 这是因为池化的主要目的是下采样和特征压缩, 本质上是在减少数据的空间维度. 即使采用填充操作, 池化后的输出特征仍然是一个下采样版本的输入特征, 因为最大池化操作的窗口覆盖的每个区域只产生一个输出值.

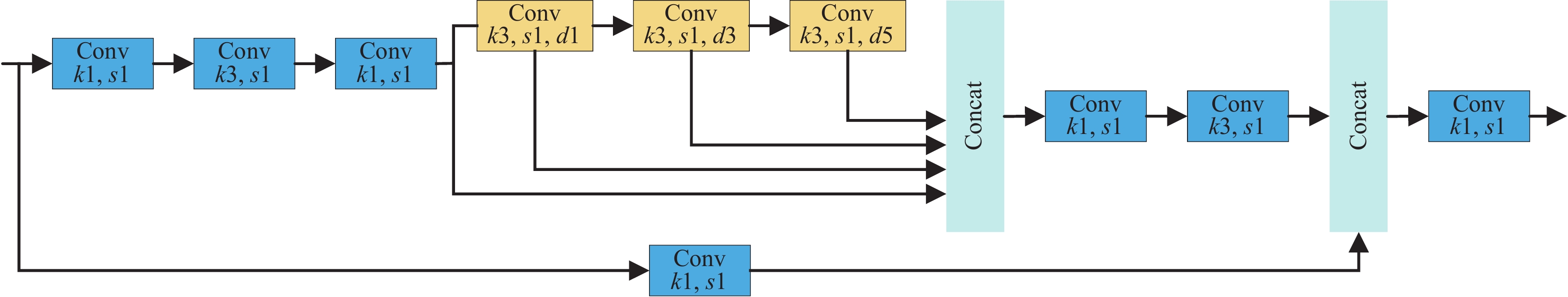

针对SPPF结构的不足之处, 本文设计了一种空洞卷积空间金字塔(atrous convolution spatial faster, ASPF)模块, 能够在融合多个尺度特征的情况下通过空洞卷积避免信息丢失, 其结构如图5所示.

从图5中可以看出, 该结构有两个分支. 其中一条支路为一个残差结构, 通过一个卷积核大小为1×1的CBS模块; 另一条支路首先通过3个CBS模块, 使用的卷积核大小依次为1、3、1, 第1个1×1的CBS模块作用是降低输入特征图的通道数, 减少计算量, 3×3的CBS模块则是为了从空间维度提取特征信息, 最后一个1×1的CBS模块则是恢复特征图的通道数并将提取到的特征进行融合和细化, 通过这样的组合可以使模型在保持较低计算量的同时并有效地进行特征提取; 然后再依次通过串行的3个尺寸为3×3不同膨胀率的空洞卷积(图5中d表示空洞卷积的膨胀率)得到不同尺度的感受野, 通过通道维度拼接操作使得输出特征图能够结合不同大小的感受野从而捕获更丰富的特征信息. 接着再通过1×1、3×3的CBS模块并与残差分支的输出特征图进行拼接; 最后通过1×1的CBS模块调整通道数, 与原始输入特征图通道数保持一致. 其中, 3个空洞卷积的膨胀率依次为1、3、5, 在连续的空洞卷积中使用不同的膨胀率是为了防止网格效应^[20]的出现, 即连续使用相同膨胀率的空洞卷积会导致卷积核只能覆盖输入特征图上的稀疏位置集合, 从而忽略了其他位置的信息, 这会导致特征图上的某些区域没有被有效利用, 从而出现特征信息丢失的情况. 因此, 本文基于HDC^[20]的思想来选择不同膨胀率的空洞卷积, 避免特征信息的丢失, 计算公式如式(5)所示:

$ {M_i} = \max[{M_{i + 1}} - 2{d_i}, 2{d_i} - {M_{i + 1}}, {d_i}] $

(5)

其中, ${M_i}$为第$i$层两个非零元素之间的最大距离, ${d_i}$为第$i$层的膨胀率. 该式表明选取膨胀率需要满足${M_i} \leqslant K$, $K$为卷积核的尺寸, 即两个非零元素之间的最大距离需要小于或等于对应层的卷积核尺寸. 对于膨胀率为[1,3,5], 尺寸为3×3的空洞卷积, 通过计算可知${M_1}$、${M_2}$的值均为3, 满足上述条件.

2.3 损失函数改进

在计算机视觉领域, 通常使用交并比(intersection over union, IoU)来度量模型预测值与真实标签值之间的相似性. IoU的值越高, 则表明模型的预测值与标签值的相似性越高, 预测结果越好. 在训练中, 通常将IoU作为边界框损失函数, 提高模型性能.

YOLOv8中的边界框损失函数采用CIoU, CIoU损失不仅考虑了预测框与真实框之间的IoU, 还考虑了它们中心点的距离以及长宽比的一致性. 这种综合评估可以更精确地指导模型优化其预测的边界框, 从而在定位目标时更为准确, CIoU的计算公式如下.

$ {L_{\rm CIoU}} = {L_{\rm IoU}} + \frac{{{{(x - {x_{\rm gt}})}^2} + {{(y - {y_{\rm gt}})}^2}}}{{({W_g}^2 + {H_g}^2)}} + \alpha v $

(6)

$ \alpha = \frac{v}{{{L_{\rm IoU}} + v}} $

(7)

$ v = \frac{4}{{{\text{π} ^2}}}\left(\arctan \frac{w}{h} - \arctan \frac{{{w_{\rm gt}}}}{{{h_{\rm gt}}}}\right) $

(8)

$ {L_{\rm IoU}} = 1 - \frac{{{W_i}{H_i}}}{{wh + {W_{\rm gt}}{H_{\rm gt}} - {W_i}{H_i}}} $

(9)

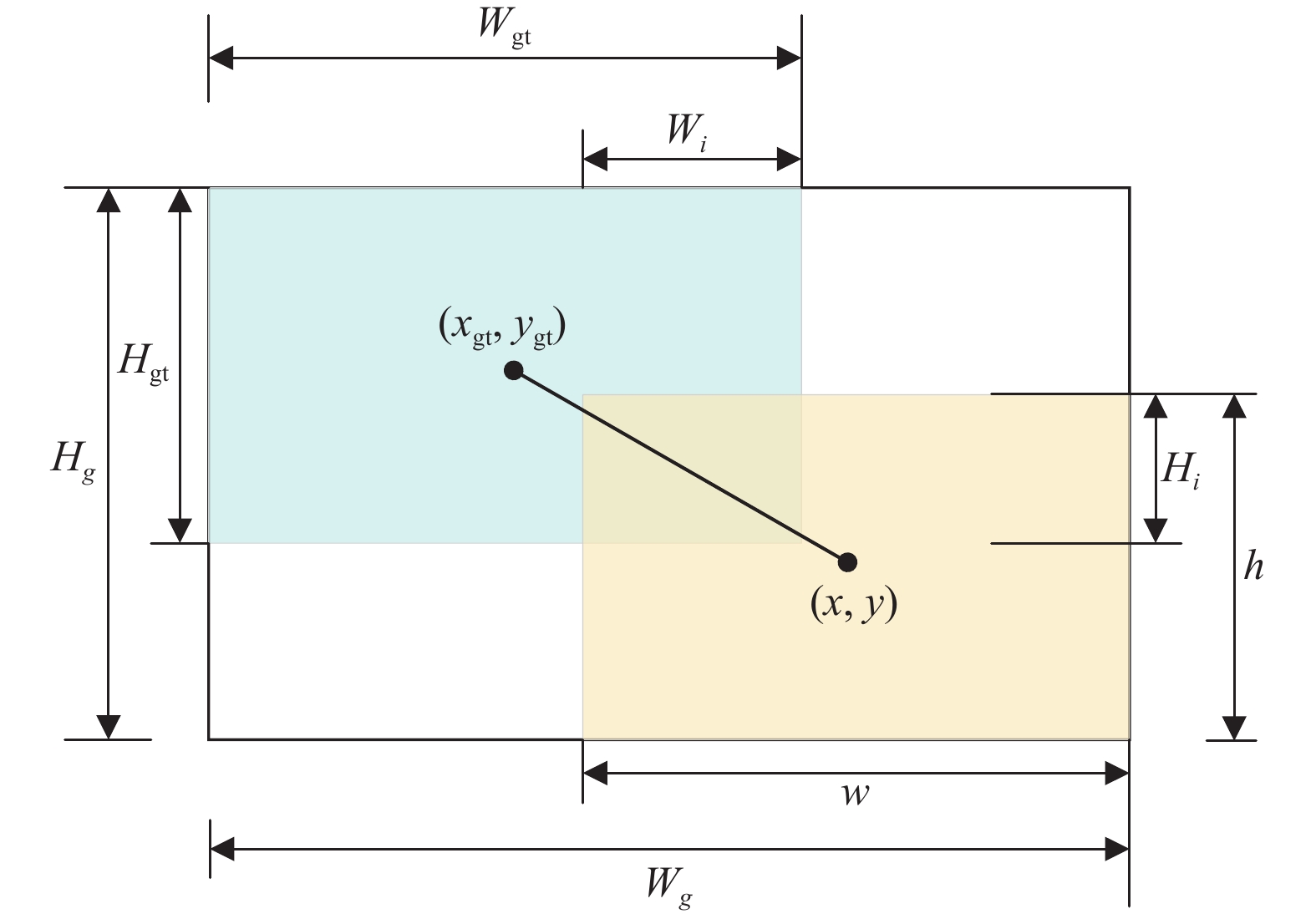

其中, $\alpha $为惩罚项, 用于平衡参数; $v$为长宽比度量函数, 用于衡量长宽比的一致性; $({W_i}, {H_i})$为预测框和标签框重叠部分的长和宽; $(w, h)$和$({w_{\rm gt}}, {h_{\rm gt}})$分别为是预测框和标签框的长和宽; $(x, y)$和$({x_{\rm gt}}, {y_{\rm gt}})$分别为预测框和标签框的中心位置; ${L_{\rm IoU}}$为预测框和标签框的交并比, 如图6所示.

虽然CIoU损失函数考虑了边界框的长宽比一致性, 但是在模型反向传播更新梯度的过程中, 预测框的长宽$w$, $h$相对于$v$的梯度为一对相反数, 导致在模型训练过程中$w$和$h$不能同时变化, 这会限制模型的性能. 同时, 由式(8)可知, 若预测框和标签框的长和宽相同时, $v$的值为0, 惩罚项消失, 这是不合理的; 此外, 若数据集中存在低质量的样本时, CIoU由于其固定的惩罚机制会导致模型难以从低质量样本中学习到有效的信息, 从而影响检测精度.

因此, 本文使用损失函数WIoU^[21]代替CIoU损失. WIoU通过动态非单调聚焦的梯度增益分配策略, 能够根据样本的质量动态调整损失函数, 降低高质量样本的竞争优势, 减轻由低质量样本产生的不利梯度影响, 提高模型的检测精度和鲁棒性. 同时, 根据距离度量得到具有两层注意力机制的WIoU, 其计算公式如下:

$ {L_{\rm WIoU}} = {R_{\rm WIoU}} \cdot {L_{\rm IoU}} $

(10)

$ {R_{\rm WIoU}} = \exp \left(\frac{{{{(x - {x_{\rm gt}})}^2} + {{(y - {y_{\rm gt}})}^2}}}{{({W_g}^2 + {H_g}^2)^*}}\right) $

(11)

其中, ${R_{\rm WIoU}}$为WIoU的距离度量函数; $({W_g}, {H_g})$分别表示最优包围框的长和宽; *表示分离操作, 避免出现CIoU损失函数中预测框的长宽无法同时变化的情况, 减少对模型训练时的干扰.

3 实验分析 3.1 数据集来源

URPC数据集来源于全国水下机器人大赛, 由水下抓取机器人上的拍摄设备捕获水下图像, 该数据集有4个目标类别: 海胆echinus、海参holothurian、扇贝scallop和海星starfish, 共7600张图片, 按照8:2的比例对数据集进行划分, 其中训练集6080张, 验证集1520张.

3.2 实验环境及参数设置

本节所有实验均基于集成开发环境PyCharm操作, 在GPU型号为NVIDIA GeForce RTX 2080Ti(显存为11 GB)的服务器上运行, 操作系统为Ubuntu 16.04, 实验用到的编程环境为Python 3.8, 框架为PyTorch 1.8.1, 实验超参数设置如表1所示.

3.3 实验评价指标

为了定量分析本文算法对水下目标的检测性能, 采用平均精度(mean average precision, mAP)作为本节实验的评价指标. mAP的值为所有目标类别AP值的平均, AP的值是精确率(P)和召回率(R)的PR曲线所占据的面积, 面积越大, 精确度越高. 表达式如下:

$ P = \frac{\mathit{TP}}{\mathit{{TP}} + \mathit{FP}} $

(12)

$ R = \frac{\mathit{{TP}}}{{\mathit{TP}} + \mathit{FN}} $

(13)

$ AP = \int_0^1 {P(R){\mathrm{d}}R} $

(14)

$ mAP = \frac{{\displaystyle\sum\limits_{i = 1}^N {A{P_i}} }}{N} $

(15)

其中, $\mathit{TP}$为真阳性, 表示正样本被模型预测为正; $\mathit{FP}$为假阳性, 表示负样本被模型预测为正. $\mathit{FN}$为假阴性, 表示正样本被模型预测为负; $N$为数据集中的类别数目.

3.4 消融实验

为了验证各模块: 可变形卷积DCNv3、空洞卷积空间金字塔模块ASPF及WIoU损失对最终检测性能的影响, 在URPC数据集上进行消融实验. 结果如表2所示, 其中√表示使用该模块, “—”表示不使用该模块.

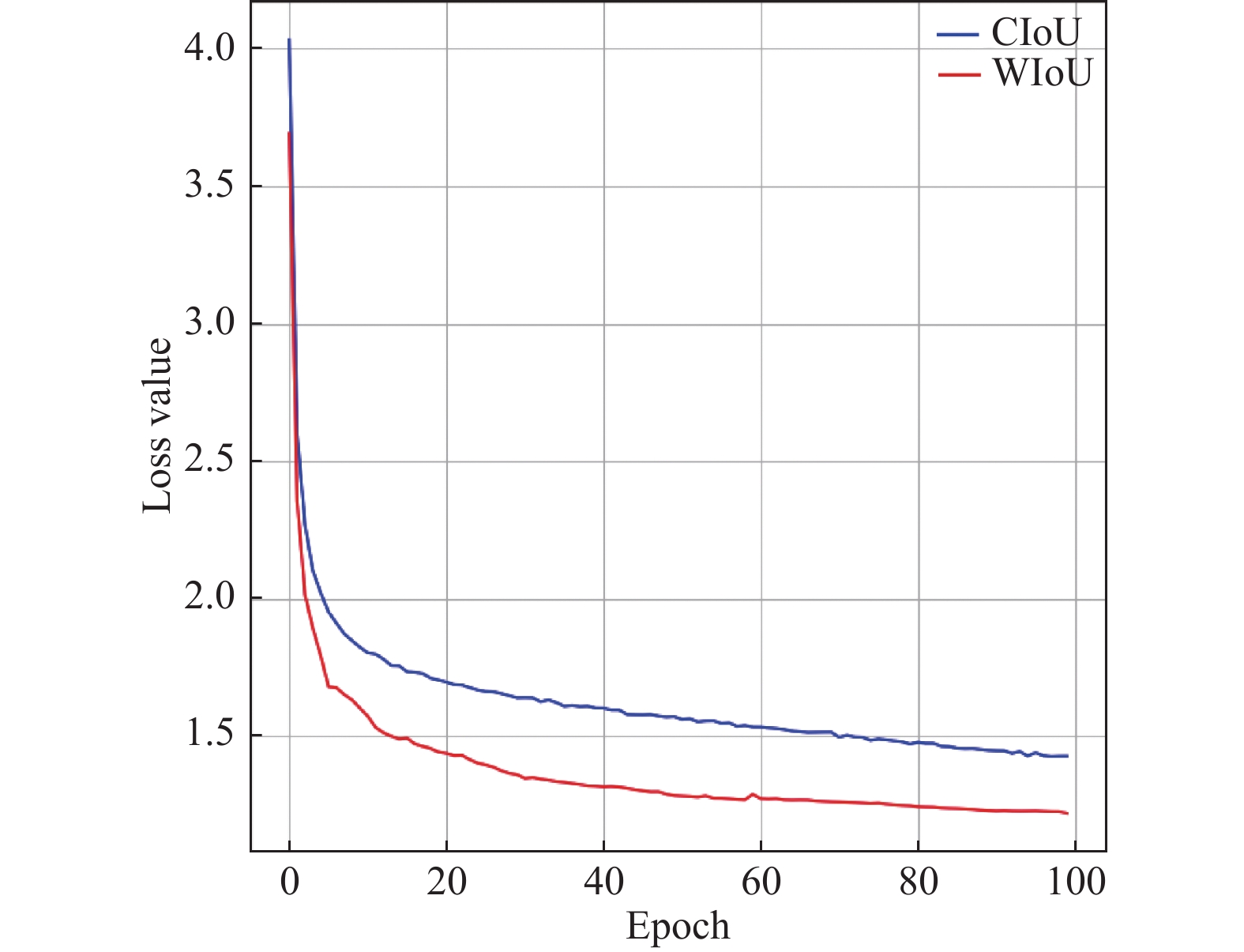

从表2中可以看出, 基准模型YOLOv8在主干网络添加可变形卷积DCNv3模块后, mAP从83.9%提升至85.3%, 这是因为可变形卷积DCNv3能够针对水下遮挡目标更好地提取目标特征, 提高检测精度; 然后将SPPF模块替换为设计的空洞卷积空间金字塔ASPF模块后, mAP从85.3%进一步提升到86.4%, 通过采用不同膨胀率的空洞卷积整合多尺度的特征能够提高模型对多尺度目标的感知能力, 进一步提高检测精度; 最后, 采用WIoU损失后, mAP提升至87.3%. 此外, 为了直观分析WIoU损失与CIoU损失的优劣, 将二者的损失函数曲线图进行对比(如图7所示).

图7中蓝色曲线表示CIoU, 红色曲线表示采用WIoU, 在采用WIoU损失后, 可以看出模型在50个epoch左右趋于收敛, 且收敛效果更好, CIoU损失将近100个epoch才趋于收敛; 这表明了通过采用WIoU损失改进YOLOv8, 可以优化网络的训练过程.

3.5 不同算法检测效果对比

(1) 直观对比

为了直观分析本文改进算法的检测效果, 选取两组具有代表性的水下图像, 对不同算法的检测性能进行对比, 如图8、图9所示.

图8为多尺度水下目标检测效果; 图9为重叠遮挡目标检测效果, 该图中底部岩石背面有一只海星被遮挡住了大部分, 不易分辨; (a)–(f)分别是Faster R-CNN、YOLOv5、YOLOv6、YOLOv7、YOLOv8和本文算法的检测效果图.

从图8、图9中可以看出, 图8中包含近景和远景目标, 目标尺度不一, 相较于其他检测算法, 本文算法能准确检测出场景中不同尺度的目标. 图9中底部岩石后面有一只海星被遮挡住了大部分, 相较于其他检测算法, 本文算法可以准确检测出被遮挡的海星. 综上所述, 本文算法针对多尺度、被遮挡的水下目标有着良好的检测效果, 验证了本文算法的有效性.

(2) 定量分析

为了定量分析本文算法的有效性, 将本文算法的检测结果与当前的主流目标检测算法Faster R-CNN、YOLOv5、YOLOv6、YOLOv7、YOLOv8等进行对比分析, 采用AP和mAP作为算法优劣的评价指标, 表3为各种检测算法在URPC数据集上的AP值和mAP值对比.

从表3可以看出, 本文算法的检测精度达到了87.3%, 比两阶段算法Faster R-CNN检测精度高了10.6%; 比单阶段算法YOLOv5、YOLOv6、YOLOv7和YOLOv8的检测精度分别4.7%、4.5%、4.0%和3.4%, 各项指标均取得了最高的检测精度.

4 结论与展望

本文提出一种改进YOLOv8的水下目标检测算法, 能够准确检测水下多尺度、重叠遮挡目标. 通过可变形卷积DCNv3、空洞卷积空间金字塔模块ASPF和WIoU损失改进YOLOv8, 改进后的算法相较于YOLOv8检测精度提高了3.4%. 在后续的工作中, 将针对水下图像进行增强, 获得视觉质量更高的水下图像, 进一步提高水下目标检测的精度; 同时, 设计适用于水下实时检测的轻量化算法, 减少参数量和计算量, 提高算法的检测速度.
