2024, Vol. 33
2. 天津航天中为数据系统科技有限公司, 天津 300450
2. Tianjin Zhongwei Aerospace Data System Technology Co. Ltd., Tianjin 300450, China
准确提取道路信息是遥感影像处理的重要任务之一, 因为道路作为遥感影像中的基本要素, 它的提取对于研究城市规划、交通管理等方面具有重要的意义和价值.
以往对卫星影像的地物目标进行识别多采用传统的图像处理方法, 但传统图像处理方法识别精度低, 泛化能力差. 近年来, 深度学习方法的兴起推动了地物目标识别研究的发展, 成为该领域的主要方向. 利用深度学习方法进行地物目标识别, 已成为当前地学遥感领域热门研究课题之一. 党宇等[1]将深度学习AlexNet模型应用于遥感影像地表覆盖分类评价. 针对青藏高原积雪识别率低的问题, 阚希等[2]提出了一种将多要素地理信息与深度学习模型特征提取相结合的方法. 该方法减弱了云层对识别的干扰, 提升了识别精度. Li等[3]在深度学习模型的基础之上进行改进, 首先训练深度学习模型来对图像进行像素级分类, 之后再通过线性积分卷积方法来精化道路结构. Cheng等[4]通过级联两个卷积神经网络来同时提取道路图像和道路中心线图像. 具体而言, 第1层级用于道路像素检测, 而第2层级则基于第1层级得到的特征图来输出道路中心线. 上述深度学习方法非端到端模式, 处理过程较复杂, 识别精度有待提高. 端到端模式得到更好的发展, Zhong等[5]采用全卷积神经网络FCN-4s模型来提取道路. 袁翠霞等[6]通过U-Net网络来进行农田道路识别. Chen等[7]提出了一种用于遥感图像中道路提取的重建偏差U-Net (RB-U-Net)模型. 该方法增加了解码分支, 以从不同上采样中获取多个语义信息. 李代栋等[8]提出了SPUD-ResNet模型用于遥感影像道路提取. 该方法通过构建空洞卷积残差网络编码器, 并连接到对应解码器结构, 同时优化池化模块, 有效提升了道路提取的精度. 胡绍凯等[9]提出了MLUM-Net模型用于遥感影像的地物分类. 该方法使用多尺度空洞卷积和通道注意力机制来进行编码器的特征提取, 同时对解码器的上采样模块进行了优化. 在训练过程中, 采用混合损失函数来提高性能, 并在多个数据集上进行了测试, 结果显示精度有明显提升.
近两年, 基于Transformer网络的模型被提出, Transformer相比卷积神经网络, 更能够捕捉长距离依赖关系, 使得提取的特征更具有有效性. ViT模型的提出第1次将Transformer应用于图像领域, 并取得了非常好的效果, 此后很多研究者, 尝试将Transformer应用于自己的研究中. Wang等[10]采用编码器-解码器架构来构建语义分割模型, 将Swin Transformer作为主干网络来提取上下文信息, 并设计了密集连接的特征聚合模块的新型解码器来恢复分辨率并生成分割图. Gao等[11]提出了STransFuse模型, 该模型将Transformer和CNN融合到一起. 一方面, STransFuse模型利用Transformer网络在遥感图像中建模全局语义信息的能力. 另一方面, 它利用具有预训练权重的CNN解决Transformer网络在遥感图像数据量较小时性能较差的问题. Zheng等[12]提出了SETR模型, 该模型为一个纯Transformer结构来将图像编码为一系列图块. 由于全局上下文在Transformer的每一层中都被建模, 因此可以将这个编码器与一个简单的解码器组合起来, 提供强大的分割能力. 田雪伟等[13]提出一种改进的SegFormer网络[12], 该网络通过级联方式将SegFormer编码器输出的多个尺度的特征进行合并.
总体来说, Transformer网络更加关注目标的结构信息和全局信息, 而CNN网络更加关注目标的纹理信息和局部信息. 道路的纹理信息较弱, 而呈现出狭长的连续结构, 因此考虑采用基于Transformer的网络模型. SegFormer模型编码器由多层次的Transformer block结构组成, 能够输出多尺度的特征表示, 是一种端到端、简洁、高效且具有较强鲁棒性的语义分割算法. 因此本文考虑将其应用于遥感影像的道路识别, 但卫星影像的背景复杂多变, 而道路的形态也是复杂多样的. 其次, 道路像素只占整个影像的很小一部分, 导致类别不平衡的问题. 使得该模型在遥感影像道路识别的准确率有待进一步提升. 为此, 采用了两个主要策略来改进识别效果. 第一, 在SegFormer编码器的各个阶段的输出端添加了空间自注意力模块[14]. 这个模块有助于减弱复杂背景的干扰, 同时增强对道路区域的关注. 通过引入空间注意力机制, 模型能够更好地捕捉到道路的特征, 从而提高识别准确性. 第二, 采用了一种混合损失函数, 结合了像素对比损失[15]和交叉熵损失. 这样的损失函数能够更好地处理类别不平衡的问题.
2 改进的SegFormer模型 2.1 SegFormer模型SegFormer模型是一种端到端、简洁、高效且具有较强鲁棒性的语义分割算法(如图1). 它采用了编码-解码的结构. 编码器部分由多层次的Transformer block结构组成, 能够输出多尺度的特征表示. SegFormer模型不需要使用位置编码, 从而避免了在测试分辨率与训练不同时需要插值位置编码导致性能下降的问题. 解码器部分由多层感知器(multilayer perceptron, MLP)组成, 并且设计简单. 它通过聚合来自不同层的信息, 同时结合了局部关注和全局关注机制, 以生成强大的特征表示. 这种设计能够有效地提取图像中的语义信息, 并为语义分割任务提供精确的预测结果.
|
图 1 SegFormer语义分割模型 |
2.2 融合注意力机制的SegFormer模型编码器

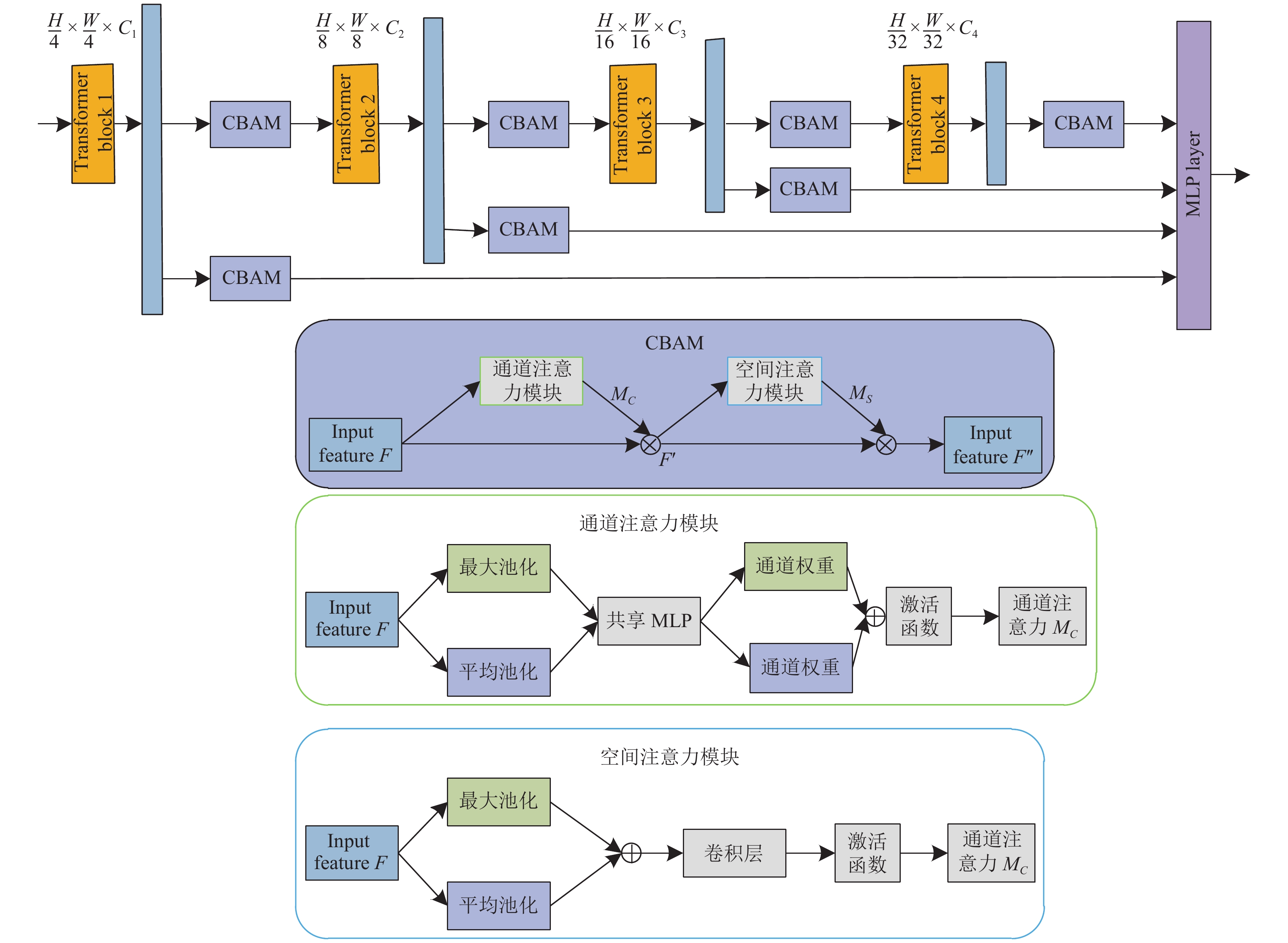

为抑制卫星影像中复杂背景的干扰, 同时提高模型对影像中道路特征的关注度, 提出将卷积注意力模块(convolutional block attention module, CBAM)[16]应用于SegFormer的编码器网络中, 称为MitB3-CBAM, 如图2所示, 以获取更加具有代表性的高级语义特征. SegFormer编码器各个stage输出的特征层添加CBAM模块, 以此来提升特征的表达能力. CBAM模块由两部分构成: 通道注意力模块和空间注意力模块.
通道注意力模块更加关注哪个通道特征对于识别道路更具有价值. 对于输入特征F, 经过通道注意力模块之后可以得到
| $ {F'}{\text{ = }}{M_C}(F) \otimes F $ | (1) |
其中,
| $ {M_C} = \sigma ({\mathrm{MLP}}(avgpool(F)) + {\mathrm{MLP}}(maxpool(F))) $ | (2) |
而空间注意力模块更加关注道路本身, 这有助于抑制卫星影像复杂的背景. 对于输入特征
| $ {F''}{\text{ = }}{M_S}({F'}) \otimes {F'} $ | (3) |
其中,
| $ {M_S} = \sigma (f([avgpool(F);maxpool(F)])) $ | (4) |
SegFormer采用标准的交叉熵损失函数. 然而, 在卫星影像中, 道路像素仅占整张图像的很小比例, 导致类别严重不平衡. 由于这种情况, 仅使用标准交叉熵损失函数难以有效解决问题. 因此, 在训练过程中, 本文引入了像素对比损失函数作为辅助函数, 以优化类别不平衡问题. 在解码器部分添加了一个像素对比损失函数分支, 该分支只在训练过程中使用. 网络结构如图3所示. 该分支包含了两个1×1卷积层和一个ReLU层.
交叉熵损失函数如式(5)所示:
| $ L_i^{{\mathrm{ce}}}{\text{ = }}-\log\frac{{{\mathrm{exp}}({y_c})}}{{\displaystyle\sum\nolimits_{c' = 1}^{\left| C \right|} {{\mathrm{exp}}({y_{c'}})} }} $ | (5) |
像素对比损失函数如式(6)所示:
| $ L_i^{{\mathrm{nce}}}{\text{ = }}\frac{1}{{\left| {{P_i}} \right|}}\displaystyle\sum\nolimits_{{i^ + } \in {P_i}} {{{ - }}\log\frac{{{\mathrm{exp}}(i \cdot {{{i^ + }} / \tau })}}{{{\mathrm{exp}}(i \cdot {{{i^ + }} / \tau }) + \displaystyle\sum\nolimits_{{i^ - } \in {N_i}} {{\mathrm{exp}}(i \cdot {{{i^ - }} / \tau })} }}} $ | (6) |
其中, i表示每个像素归一化的特征向量,
本文的训练损失函数如式(7)所示:
| $ {{L = }}\sum\nolimits_i {(L_i^{{\mathrm{ce}}} + \lambda L_i^{{\mathrm{nce}}})} $ | (7) |
其中, 本文
|
图 2 融合注意力机制的SegFormer模型编码器 |
|
图 3 混合损失函数结构 |
3 实验分析 3.1 道路数据集
所采集的道路数据来自于国产卫星高分一号和高分二号. 所采集影像的分辨率大小如表1所示.
所采集的详细数据如表2所示. 其中训练集和测试的比例大概为2:1, 图像大小在256×256–1024×1024之间.
|
表 1 原始卫星影像来源及分辨率 |
|
|
表 2 道路数据集 |
数据集中的部分图像如图4所示, 分别展示了不同地貌特征下的道路. 由此可见卫星影像背景复杂多变, 道路形态各异, 这给识别精度因拍摄方向的变换杆塔呈现不同的形态特征, 同时背景复杂多变, 影像分辨率低进一步加大了检测的难度.
|
图 4 数据集样例 |
3.2 硬件参数和模型参数设定
硬件环境如下: 运行在Windows 10操作系统上的计算机, 配备了酷睿i7系列的CPU、32 GB内存以及一块 TITAN Xp显卡, 显存大小为 12 GB. 该模型的开发基于国产的PaddlePaddle 1.4.1深度学习框架.
SegFormer优化器选择AdamW, 使用两个动量参数, beta1=0.9和beta2=0.999, 分别用于控制一阶和二阶动量. 权重衰减值weight_decay=0.01. 网络输入大小为512×512. 本文使用多项式衰减策略来调整学习率, 初始学习率为0.000 06. batch size为2, epoch为256.
3.3 消融实验对比分析为了验证融合注意力机制的编码器和混合损失函数对SegFormer模型精度的影响, 本文基于上述数据集进行了测试验证, 测试结果如表3所示, 在采用MitB3-CBAM模块后, 相比于基础模型, mIoU提升约1.5%. 同时在采用混合损失函数CE和NCE相结合进行训练优化的情况下, mIoU进一步提升约1.8%.
|
|
表 3 消融实验对比测试结果 |
从特征图中进行对比分析, 如图5, MitB3-CBAM注意力图相比于Mit注意力图有更高的对比度差异, 说明更加关注道路区域, 从而抑制背景干扰.
|
图 5 SegFormer编码器改进前后注意力图对比 |
3.4 实验对比分析
为了更好地评估改进后的SegFormer模型的检测效果, 本文与FCN[5], SegNet[17], DeepLabv3+[18], Swin-Unet[19], SETR[12]等模型进行对比, 如表4所示.
从表4可见, FCN与SegNet的识别效果最差, 主要是因为采用传统的全卷积神经网络. DeepLabv3+相比于上述两种方法, 识别效果有所提升, 主要是因为有更巧妙复杂的解码器结构. Swin-Unet和SETR采用Transformer结构的特征提取网络, 在识别效果上更好一些, 因为自注意力机制有更大的感受野, 可以提取到更有效特征信息. 本文方法采用Transformer结构, 并同时融合空间注意力和通道注意力机制, 效果在上述方法中得到最优的结果. 图6展示了上述算法的部分测试结果. 如图6中第1行中蓝色框中所示, 针对这种对比度较低的S型道路, 本文模型相比于其他算法有更完整的分割结果. 如图6中第2行中黑色框所示, 道路因为复杂背景干扰, 出现了中断的情况, 本文算法可以有效分割出中间的中断区域, 而其他算法并没有分割出来. 如图6中第3行中棕色框所示, 在城市道路的复杂交叉口处, 本文算法能够分割出较完整的交叉口结构, 而其他算法容易出现缺口. 如图6中, 第4行黄色框中所示, 针对裸地中比较细窄的道路, 本文算法能够分割出较完成的结构, 而其他算法在交叉口处易出现缺口的问题.
|
|
表 4 不同模型的分割结果对比 |
|
图 6 不同模型的测试分割结果对比 |
3.5 不同道路识别方法的实验对比分析
本节通过与其他不同道路识别方法进行对比, 来更好地评估改进后的SegFormer模型的检测效果. 对比方法有以下4个模型, 分别是FCN-4s[5], RB-U-Net[7], SPUD-ResNet[8], MLUM-Net[9]等. 实验测试对比如表5所示.
|
|
表 5 不同道路识别模型的分割结果对比 |
如表5所示, FCN-4s与RB-U-Net的识别效果最差, 主要还是因为采用传统的全卷积神经网络. SPUD-ResNet 相比于上述两种方法, 识别效果有所提升, 主要是因为设计了更好的骨干网络. MLUM-Net方法也具有较好的效果, 主要是因为使用多尺度空洞卷积和通道注意力机制来进行编码器的特征提取, 同时对解码器的上采样模块进行优化. 本文方法采用Transformer结构, 并同时融合空间注意力和通道注意力机制, 效果在上述方法中得到最优结果. 图7展示了上述算法的部分测试结果.
3.6 宽幅影像处理应用本节将本文方法应用于宽幅卫星影像中, 采用滑动窗口的方式对大尺度影像进行处理. 具体来说, 为了提取大场景中每个区域的目标, 本文设置一个固定大小的窗口, 并沿着从左到右、从上到下的方向对图像进行滑动切分. 这样可以确保获取图像中的每个区域. 然而, 由于切分可能导致目标被分割, 我们需要设置重叠率, 使得相邻切分子图之间有一定的重叠部分. 通过设置重叠率, 我们可以更好地解决目标被分割的情况. 本文采用滑动窗口的大小为512×512像素, 重叠率设置为10%. 应用测试示例如图8所示.
|
图 7 不同模型的测试分割结果对比 |
|
图 8 高分一号影像处理结果 |
4 结论与展望
卫星影像道路自动识别面临着复杂多变的背景和道路形态多样化的挑战, 同时道路像素仅占整个影像的一小部分, 导致类别不平衡问题的存在. 针对这些问题, 本文提出了一种基于改进的SegFormer模型的道路自动识别算法. 通过两项关键策略的应用, 我们取得了显著的改进效果. 首先, 在SegFormer编码器的各个阶段输出端引入了空间注意力模块, 以减弱复杂背景干扰, 增强对道路区域的关注. 其次, 采用了像素对比损失和交叉熵损失相结合的混合损失函数, 有效应对了类别不平衡问题. 经过优化训练, 改进后的模型在测试集上的mIoU指标提升了约3.3%. 因此, 通过本文所提出的改进算法, 我们实现了对道路特征更准确地捕捉和更精确地识别, 为卫星影像道路自动识别领域的研究和应用贡献了新的思路和方法.
