人脸图像生成, 旨在给定先决条件(如人脸特征的文本描述、面部关键点、掩膜分割图等)的前提下, 生成符合约束条件的人脸图像. 目前, 研究者在该领域追求达到两个目标: 提高生成人脸的真实度和增强目标人脸的可控性. 其中, 真实度可以解释为生成人脸的质量和逼真感; 可控性体现在生成人脸对于条件的匹配程度.
与人脸生成相关的算法很多. 早期的人脸生成是基于3D模型的方法, 通过人脸模板和变形技术生成新的人脸图像. Blanz等人提出了3DMM模型[1], 该模型分解人脸为形状S和纹理T, 再通过主成分分析法, 将不同的人脸归纳到同一个脸部模型中, 求得协方差矩阵, 最终可以通过修改插值参数来进行人脸的生成. 3D模型的缺点在于生成的人脸真实度较低和多样性差. 随着深度神经网络的产生, GAN[2]模型被提出并得到不断改进, 基于GAN的人脸生成图像的质量与精度有了极大的提高. GAN网络可以分为基于噪声输入的传统GAN网络和基于条件输入的cGAN网络. Radford等人提出了DCGAN[3]网络, 将深度卷积神经网络与生成对抗网络相结合, 输入随机噪声以生成人脸图像. 该算法学习了随机噪声和人脸图像的映射关系, 但是生成图像的质量较差. Isola等人在2017年发表了pix2pix模型[4], 该模型基于cGAN的思想, 不同于使用随机向量作为输入, 而是通过特定图像与随机噪声的结合映射到向量中作为生成器的输入, 实现一种图到图的生成算法. 这里的图到图可以实现跨领域生成, 例如从标签图生成照片、边缘图重建以及物体上色任务. 虽然pix2pix网络应用广泛, 但在图像的生成精度以及效果上较为欠缺, 尤其是在人脸生成这类细节突出的生成领域不能适用. Zhu等人提出了CycleGAN[5]模型, 利用循环生成网络学习如何将图像从源域转换到目标域, 实现了跨域人脸转换任务. Park等人提出了SPADE(spatially-adaptive denormalization)[6]网络, 该网络使用一种空间自适应规范化模块, 实现了从掩模图到真实图像的转换, 将语义信息进行转换来调制标准化层的特征, 并允许用户自主控制语义和风格. 总体来说, 基于GAN的方法目前已经能生成真实度较高的人脸, 但是在对生成结果的可控性方面仍有待提高.
近年来, 在生成领域出现了一种新的框架, 即扩散模型[7], 并且一经出现就成为生成领域的主流[8–10]. 与3D模型方法和基于GAN的方法相比, 扩散模型适用于固定目标训练的前提条件, 没有需要优化复杂目标损失(例如, 对抗性损失)或平衡多个目标(例如, 码本损失和重建损失). 扩散模型的重要特性是能接收各种形式的数据为条件, 如文本[11–17], 分段掩码[18]以及草图[19,20]. 以训练简单性为优点, 近年来, 基于扩散理论的方法越来越流行. VQ-Diffusion[12]解决了以往的生成模型存在的单项偏差问题, 并且使用掩蔽机制避免了推理过程中误差的累计. DALLE-2[21]提出了一种两阶段的图像生成方法, 第1阶段是CLIP[22]图像和文本条件的嵌入先验模型, 第2阶段是基于扩散模型的解码器, 可以进行图像嵌入, 最终可以生成清晰度较高的图像. Imagen模型[17]由一个用于文本序列的编码器和一个用于生成高分辨率图像的级联扩散模型组成, 除了改进扩散模型的输入外, 还改进了原有的U-Net[23]来提高模型的工作效率.
在本文中, 我们提出了一种由文本和关键点协同控制的基于扩散模型的人脸图像生成算法. 该算法可以接收多模态的条件激励, 在可驱动的模型之间建立横向连接. 不同模态之间通过编码技术建立联系, 使用动态扩散机制自适应预测空间影响函数. 我们的框架具有的简单性和灵活性使其能使用很少的修改就能进行模型内部结构的编辑和参数的优化. 在结果评价方面, 我们选取了多种不同的评价指标进行定性分析, 充分证明了本文算法的先进性和优越性.
1 算法设计及理论本文算法的总框架如图1所示. 从图中可以看出, 算法的主干网络是一个多次迭代的Diffusion过程. 在初始阶段, 模型会接收脸部关键点和文本的多重条件输入, 其中, 脸部关键点会通过关键点控制网络(keypoint control network, KCN), 该网络会通过位置编码和动态扩散的方式提取关键点中的位置矢量信息; 而文本条件会通过CLIP模型(CM)生成一段规律的编码序列; 为了加速扩散过程的拟合速度, 我们添加了自编码器网络(autoencoder network, ACN), 该模块的作用是将高维特征信息映射到隐空间, 减少扩散运算的计算量. 最后, 三者结合共同生成一张采样图像, 经过n次的迭代, 得到最终输出的人脸图像.
1.1 扩散模型扩散模型的灵感来源于非平衡热力学, 可以分为两个阶段: 前向扩散加噪阶段和逆向去噪阶段. 此过程满足以下的马尔可夫条件:
$ q\left({x}_{t}|{x}_{t-1}\right)=N\left({x}_{t};\sqrt{1-{\beta }_{t}}\cdot{x}_{t-1}, {\beta }_{t}\cdot I\right) $ | (1) |
其中,
$ q\left({x}_{t}|{x}_{0}\right)=N\left({x}_{t};\sqrt{\hat{\beta }}\cdot{x}_{0}, \left(1-{\hat{\beta }}_{t}\right)\cdot I\right) $ | (2) |
其中,
为了使服从正态分布的样本
$ {x}_{t}=\sqrt{{\hat{\beta }}_{t}}\cdot{x}_{0}+\sqrt{1-{\hat{\beta }}_{t}}\cdot{{\textit{z}}}_{t} $ | (3) |
其中, 噪声
逆向去噪阶段的关键在于训练一个神经网络, 不断地调整网络的参数使反向过程的联合分布逐渐接近正向过程. 这里使用的方法是Sohl-Dickstein等人[9]所提出的最小化负对数似然的变分下界.

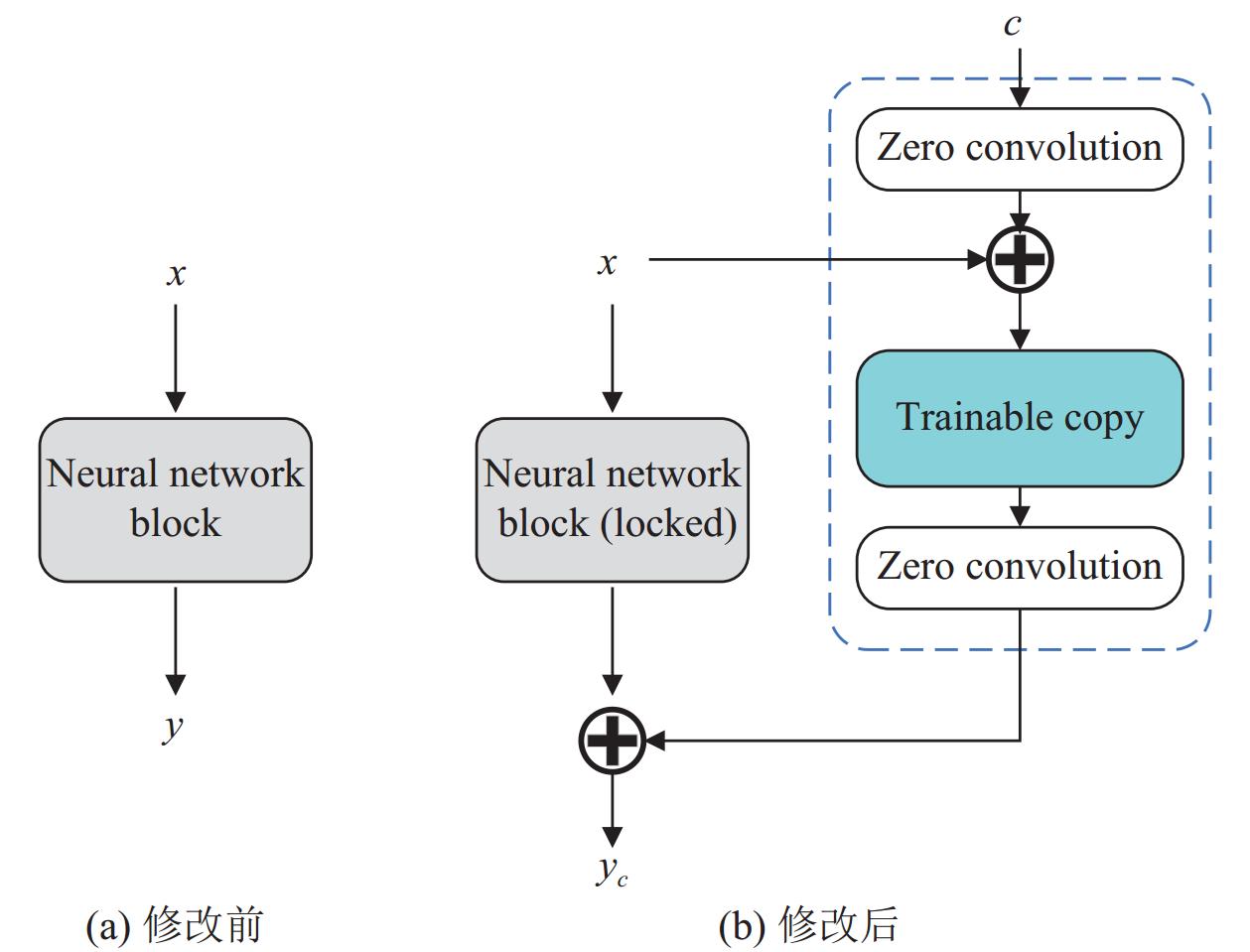

1.2 关键点控制网络(KCN)我们的算法采用了一种ControlNet[24]框架注入人脸关键点信息. ControlNet是一种常见的为神经网络注入附加条件的方式, 其原理通过锁定大型预训练模型的参数并复制其解码层, 保留了原始模型的拟合能力. 其复制原理如图2所示.
基于ControlNet的这种特性, 我们将原始模型视为学习了各种条件控制的强大主干网络. 在ControlNet中, 可训练的副本和原始锁定的模型通过零卷积层连接, 并且这些卷积层的权重初始值为0, 在之后的训练中修改参数. ControlNet能确保在训练开始时不会向大型扩散模型的深层特征添加有害噪声, 并保护可训练副本中的大型预训练主干网络免受此类噪声的破坏.
本文使用的基于stable diffusion的ControlNet结构如图3所示.
由图3可知, 我们使用的是一个基于stable diffusion大模型训练的具有特定任务条件的ControlNet. 模型本质上是一个带有编解码器的U-Net结构. 在训练ControlNet的过程中, 我们控制原始U-Net的每个层级块, 由于训练不会修改原始权重, 所以只需要用到原始训练时间的30%左右就能训练好一个具有额外条件控制能力的ControlNet.
1.3 文本处理模块(CM)本文算法使用的文本处理模块, 基于语言与图像对比预训练模型(contrastive language-image pre-training, CLIP)设计, 该模型是OpenAI团队建立的一个零映射(zero-shot)大规模自然语言和多模态理解任务预训练模型, CLIP模型的主要任务是计算文本与图像的特征向量(embedding)的缩放成对余弦相似度, 以对比图像与文本的语义联系性. CLIP的主要结构由一个用于编码文本的Text-Transformer和一个用于处理图像信息编码的ViT (Vision-Transformer)组成, 如图4所示.
该结构首先将文本与图像的特征向量归一化, 然后求缩放成对余弦相似度
$ {s}_{ij}=\mathrm{cos}{\theta }_{ij}=\frac{{I}_{ij}\cdot{T}_{ij}^{{\rm T}}\cdot{e}^{t}}{\left|{I}_{ij}\right|\cdot\left|{T}_{ij}\right|},\; i, j=1, 2, 3, \cdots, n $ | (4) |
其中,

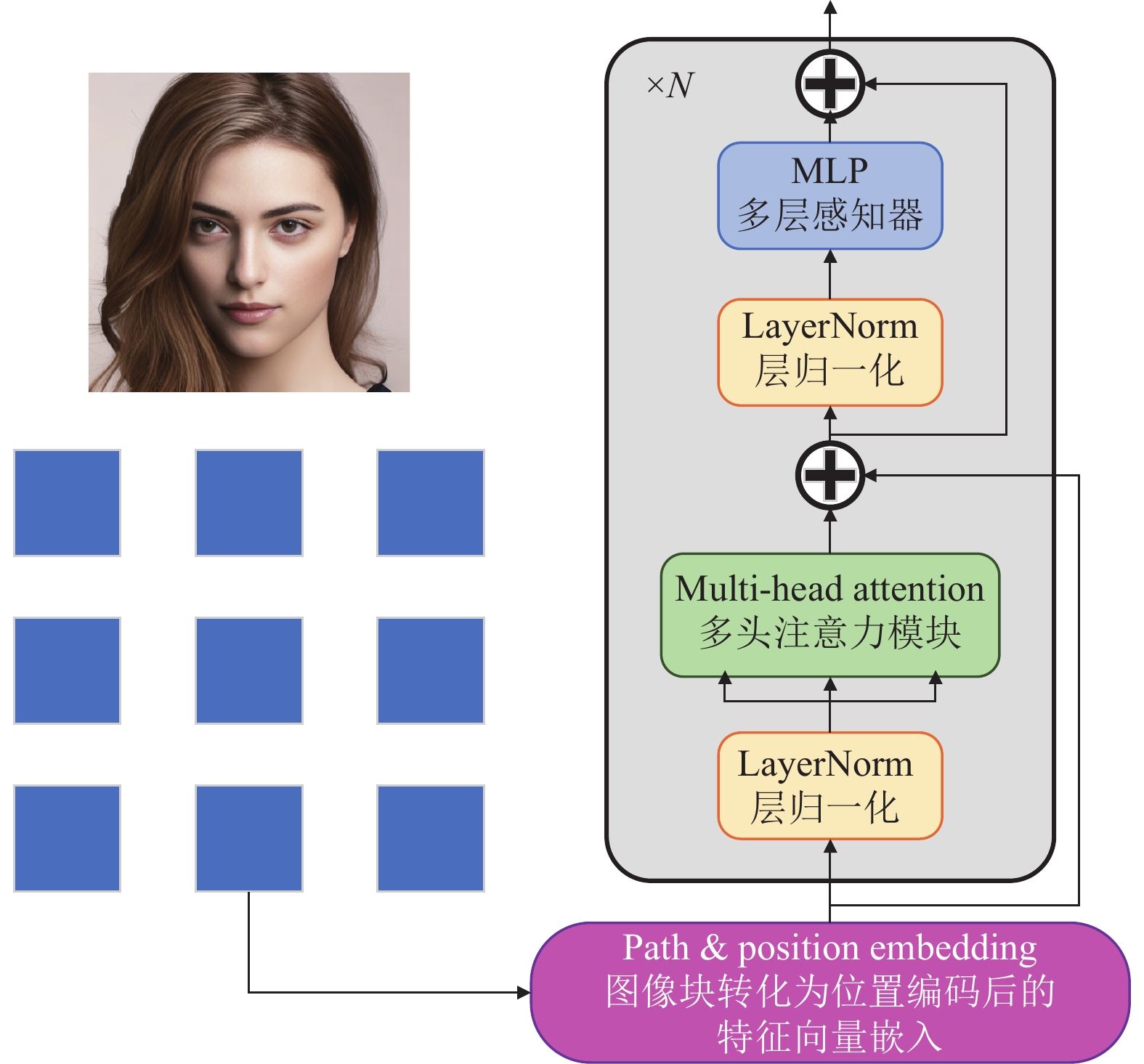

CLIP中ViT的结构如图5所示. 由图5可知, ViT首先会将输入图像分成固定大小的n×n个子块, 然后将每一个图像块通过位置编码转换为一维的特征向量, 这样就能得到一个包含n×n个模相等向量的向量组, 这里的每一个向量可以记为一个token.
1.4 自编码网络(ACN)
由于扩散模型在推理过程中每一次采样都会生成一张完整分辨率的样本图像, 当需要生成较大分辨率的人脸图像时, 推理时间会大大加长. 因此, 在扩散模型中加入编码器-解码器的结构能一定程度上缓解生成的压力. 在该条件下, 扩散模型只需要处理经过编码器处理过后的图像的隐空间信息. 本文采用的编码器-解码器模块结构如图6所示.
由图6可知, 本文设计的编码器-解码器结构遵循传统的对称结构. 其中, 编码器有4个模块, 每个模块包含2个残差层、2个注意力层和1个下采样层; 解码器也有4个模块, 每个模块包含3个残差层、2个注意力层和1个上采样层.
在每个模块中, 残差层会将输入的特征图经过4个卷积层, 然后与原始特征图相加. 经过若干个残差层后, 神经网络的拟合能力能得到显著提高. 注意力层的作用是使模型对人脸图像的细节特征关注度提高.
2 实验结果与分析 2.1 数据集本实验所使用到的数据集基于CelebA (celebrities attributes)制作, 该数据集由香港中文大学制作, 共包含超过
2.2 实验步骤
本文的实验步骤可以分为3个阶段: 包括模型训练、人脸图像推理和生成图像质量评估.
(1) 模型训练阶段需要使用到的是图像数据集、通过CLIP方式得到的标注特征以及和每一张人脸图像的关键点信息, 然后运行训练脚本, 这里设置的超参数选取如下: 为了既方便查看采样效果, 同时节省训练时间, 设置样本分辨率resolution为256×256, 最大训练步数max_train_steps为
(2) 将训练的模型路径写入inference文件, 由于推理时需要对样本的质量进行分析和对比, 故此处增大了图像的分辨率, 设置为512×512, 推理步数初步设定为50, 在之后的实验中, 我们还针对推理步数的变化进行了消融实验. 采样方法为DDIM[25], 该采样方法极大加快了采样速度; 为了便于之后对样本质量进行评估, 将样本批次设置为
(3) 对生成图像进行定性分析, 选取合适的指标评估其真实度和可控性.
2.3 结果分析指标为了检验本文算法在生成人脸图像的真实度和可控性两方面的性能, 选取以下指标进行评估.
FID (Frechet inception distance): 是一项评价图像真实度和逼真度的指标, 它计算的是生成图像与真实图像之间的特征空间距离, 其值越小表示生成图像与真实图像的特征相似度越高, FID的计算公式如下:
$ FID = {\left\| {{\mu _r} - {\mu _g}} \right\|^2} + {\mathrm{Tr}}\left( {{T_m}} \right) $ | (5) |
其中,
IS (inception score): 用来衡量生成图像与真实图像的质量差异, 其值越高表示生成图像的质量越高, IS的计算公式如下:
$ IS\left( G \right) = {{\mathrm{e}}^{{E_{x \sim {p_g}}}{D_{KL}}\left( {p\left( {y\left| x \right.} \right)} \right)\left\| {p\left( y \right)} \right.}} $ | (6) |
其中,
我们选取了多种不同算法进行生成结果的比较, 包括: stable diffusion, 该框架是基于文字生成图像的典范, 由文献[16]的成果逐渐演变而来; TediGAN, 源于文献[26], 是一种文本与图像一起操作, 允许进行外观属性编辑的一种GAN网络; collaborative diffusion, 源于文献[27], 是一种使不同扩散模型协同合作的架构, 该架构能使生成人脸保持与控制条件的高度一致性; 以及本文算法. 我们使不同算法生成
从表1中可以看出: 对于FID指标, 我们算法的最终得分为35.32, 相较stable diffusion的45.69, 提升了约30%; 对于得分比较接近的collaborative diffusion (其得分为37.12), 我们算法也有5%左右的提升. 说明了本算法生成图像与真实图像的特征相似度较高. 从IS指标分析, TediGAN的波动程度较高, 其他3种模型的波动程度均较高, 分别为0.19, 0.23, 0.15, 而本文算法只有0.09, 并且最终的IS值可达到6.86, 说明本算法的生成结果质量是较好的. 综合以上结果表明, 相较于其余方法, 本文方法的FID指标和IS指标更加优秀, 也就是本文模型生成的人脸图像真实度更强, 图像内容更加丰富, 质量也有所提高.
图8展现了不同模型的生成结果.
2.5 真实度探究实验为了对本模型生成图像的真实度进行进一步的探究, 我们设置了如下实验: 以FID分数作为定性分析指标, 从原始数据库中分别提取
再分别计算真实图像数据和虚拟图像数据的FID指标, 由此评价生成人脸分布与真实分布的近似情况. 得到的实验数据记录如表2.
对于数据量为
为了探究本模型能否有效提取关键点条件的位置信息, 我们绘制了生成人脸的关键点提取图像和条件图像的融合图, 该过程如图10所示. 首先, 将文本和关键点输入算法模型, 生成一张人脸, 然后提取人脸的关键点图像, 以原始关键点图像和虚拟人脸的关键点图像作为条件, 可绘制一张融合图. 每张融合图中, 白色区域表示两个对应的脸部关键点没有交集, 深色区域表示关键点互相重合, 黑色区域是无关信息区域.
之后, 我们计算了分别生成
$ {L_k} = 100{\text{%}} - \frac{{{I_k}}}{{{U_k}}} $ | (7) |
其中,
分析表3可以得出, 在低样本数和高样本数的情况下, 丢失率的差别并不大, 由于每一张人脸的生成具有随机性, 这是可以预见的结果. 从丢失率指标上来讲, 处于0–5%丢失率的关键点占比大约保持在95%, 说明模型能较好地利用给出的关键点信息, 只有极少部分的提取关键点与条件关键点重合度低于3%, 这是一个较为优秀的结果.
2.7 消融实验为了对算法性能进行进一步地探索和优化, 设计了如下消融实验: 探究动态推理步数对实验结果的影响, 设置推理步数分别为30、40、50、60; 探究模块之间的相互作用关系, 具体来说, 设置了扩散网络+CM, 扩散网络+CM+KCN, 扩散网络+CM+ACN, 扩散网络+CM+KCN+ACN的对比消融实验. 实验结果如表4和表5所示.
根据表4可以看出, 在使用同样数据集的前提下, 采样步数对结果的影响较小, 比较step为30, 40, 50, 60时的FID指标, 大概在50步左右时能取得FID的最小值. 可以得出结论, 采样步数过小或者过大时均会影响生成图片的质量.
根据表5的实验数据可以分析得出, 在原始扩散模型中加入ACN和KCN结构能有效地提高生成图像的质量. 在加入ACN结构的情况下, FID指标由63.15下降到了53.17, 可见ACN能有效提取图像数据集的概率分布信息; 在加入KCN结构的情况下, IS指标从5.93上升到了6.21, 并且波动幅度下降了10%, 可见KCN结构对增强采样结果的稳定性具有较大优势, 同时对维持生成的可控性提供帮助; 在同时加入ACN结构和KCN结构的前提下, FID指标相较原始模型下降了27.51, IS指标上升了0.80, 这比单独加入ACN结构或KCN结构的提升均要明显, 可见ACN和KCN具有优势互补的影响, 二者结合能达到最优的效果.
3 结论与展望本文提出了一种由文本和脸部关键点协同控制的人脸图像生成算法, 该算法以扩散模型为基础, 加入CM结构对本文信息进行编码, KCN结构提取关键点位置信息, ACN结构加快模型的采样速度. 在对比实验中, 我们与3种主流方法进行了对比, 通过结论证明本算法生成的人脸图像具有较高的清晰度和逼真性; 我们还设计了真实度与可控性两方面的探究实验, 深入探讨各模块与参数在算法框架中的潜在作用; 通过消融实验可以得出结论: 推理步数一定程度上能影响生成效果, 一般不宜设置过多与过少; KCN结构可以有效提取位置矢量信息, 大大加强了对生成人脸的可控性, 同时ACN结构对图像的隐空间信息进行编解码, 缓解了扩散过程的生产压力, 在生成同等分辨率图像的条件下大大缩短了时间. 我们针对实验的不确定性和潜在限制进行了进一步讨论, 也到本文算法在某些方面具有的局限性, 例如, 由于数据集覆盖的不同年龄范围的人群不是均衡的, 算法生成青年人脸的效果普遍优于生成幼年人脸和老年人脸的效果, 在这一方面, 我们也将会继续深入研究. 综上, 本文算法在提高人脸生成模型的真实度和可控性方面, 具有一定的优越性, 对于行业内其他的多模态生成任务来说, 具有一定的借鉴意义.
