2. 中国科学院大学, 北京 100049
2. University of Chinese Academy of Sciences, Beijing 100049, China
随着经济的快速发展和工业化的不断推进, 人们生活水平得到提高, 同时对生态环境的污染也日益加剧. 特别是对于水环境的污染, 威胁了人类社会的可持续发展, 对人类健康构成了极大威胁.
水环境污染中, 水面污染是具有感官性, 易被观测的污染. 例如水面上漂浮的塑料垃圾, 富营养藻类污染等. 污染物覆盖在水面上, 降低水中的溶解氧, 容易导致水生生物的窒息和死亡. 另外, 漂浮的污染物体影响了水面景观, 降低了水体美感, 影响旅游观赏. 及时发现并处理水面污染成为一项任务. 以往通过人工和遥感观测水面污染并清除. 人工定期巡查水面发现并清除水面污染的方法费时费力且效率低下, 而遥感对于水面漂浮的小体积污染物观测效果差且成本较高. 深度学习兴起后, 利用深度学习的方法通过岸边的摄像头或者无人船观测并清除水面污染成为更好的选择.
为解决识别水面污染物的问题, 本文利用深度学习技术提出了一种基于深度可分离卷积和交叉注意力的算法模块. 模块可以作为目标检测模型的注意力编码器起到特征增强的效果, 相比较于原始的注意力编码器, 本模块的显存占用与计算量更少. 本文研究的水面污染物是指水面上漂浮的塑料瓶等人工污染物, 使用的数据集是欧卡智舶提出的无人船视角水面漂浮物检测数据集FloW[1]. 此数据集上的实验表明, 本模块替代模型编码器模块后在准确率与召回率上有了明显提升且显存占用大幅下降, 可以有效改善水面污染识别的算法模型.
2 相关工作水面污染物的聚集, 对水域生态环境, 水生态系统, 渔业和旅游业等经济活动造成了负面影响[2]. 传统的图像处理和机器学习方法检测水面污染物已经得到了广泛应用, 具备较为成熟的算法模型. 胡蓉[3]使用手工设计的图像特征可以对水面污染物与背景进行有效区分. 而Qiao等[4]的研究表明, 传统的检测方法在处理复杂多变的场景时, 对光照, 遮挡, 形状变换等因素鲁棒性较差. 另外传统方法提取特征时较为依赖专业知识和主观经验, 可移植性差. 随着深度学习兴起, 越来越多的研究采用深度卷积神经网络识别水面污染物.
深度学习中对水面污染物的检测基于一阶段算法和二阶段算法. 一阶段算法将检测任务当成对整幅图像的回归任务, 代表算法有YOLO[5]等. 王一早等[6]将改进YOLO应用于水面污染物检测的研究表明, 一阶段算法简单直接且实时性较高, 但是定位精度相对较低, 而且需要对预测的大量候选框进行后处理. 二阶段算法首先生成可能包含目标的候选框, 然后再对候选框进行精细分类和定位, 代表算法有Mask R-CNN[7]等. 刘伟等[8]在水面污染物检测的应用表明, 二阶段算法具有较高的准确性, 对小目标和复杂场景有优势, 但是计算复杂度较高. Cheng等[1]认为复杂的水面环境, 例如水面上的反射, 波浪等因素会干扰水面污染物识别, 且小目标污染物缺乏足够的外观信息, 难以提取深度特征. 此外, 水面污染物的识别需要借助河道摄像头[9], 遥感[10], 无人载具[11]等视角的图像数据集进行支持.
Vaswani等[12]提出了基于自注意力机制的Transformer模型, 其优点是拥有强大的长距离依赖建模能力与并行计算能力. Carion等[13]提出了DETR模型并实现了基于Transformer的端到端目标检测. DETR取消了非极大抑制后处理且没有锚点生成. Zhang等[14]提出了DINO模型, 结合了可变形注意力[15]机制和去噪训练[16]解决了DETR系列模型参数量大和收敛慢的问题. 相比卷积神经网络, DINO等基于Transformer的网络具有强大的建模能力, 能直接从输入图像中预测目标的位置和类别且不受候选框限制, 简化了检测过程, 减少了设计复杂度. 故本文使用添加DCCA模块的DINO模型并应用到水面污染识别领域.
Sifre等[17]提出了深度可分离卷积的卷积结构, 并被流行的模型架构MobileNet[18]所采用. 深度可分离卷积仅沿一个空间维度应用卷积, 参数量和计算量少于标准卷积, 故本文使用深度可分离卷积减少参数量和计算量.
交叉注意力[12]作为Transformer的扩展技术之一, 允许模型同时对两个独立的序列进行关联性建模, 从而更好地捕捉到两个序列之间的相关信息. 本文使用交叉注意力关联不同尺度的特征图信息, 更好地识别水面污染物.
3 算法设计本节是对深度可分离卷积和交叉注意力算法模块的设计. 本模块由跨尺度注意力融合模块与改进前馈神经网络模块组成. 本节首先介绍深度可分离卷积对比标准卷积的优势, 然后介绍跨尺度注意力融合模块与改进前馈神经网络模块, 最后介绍模块在网络上的部署.

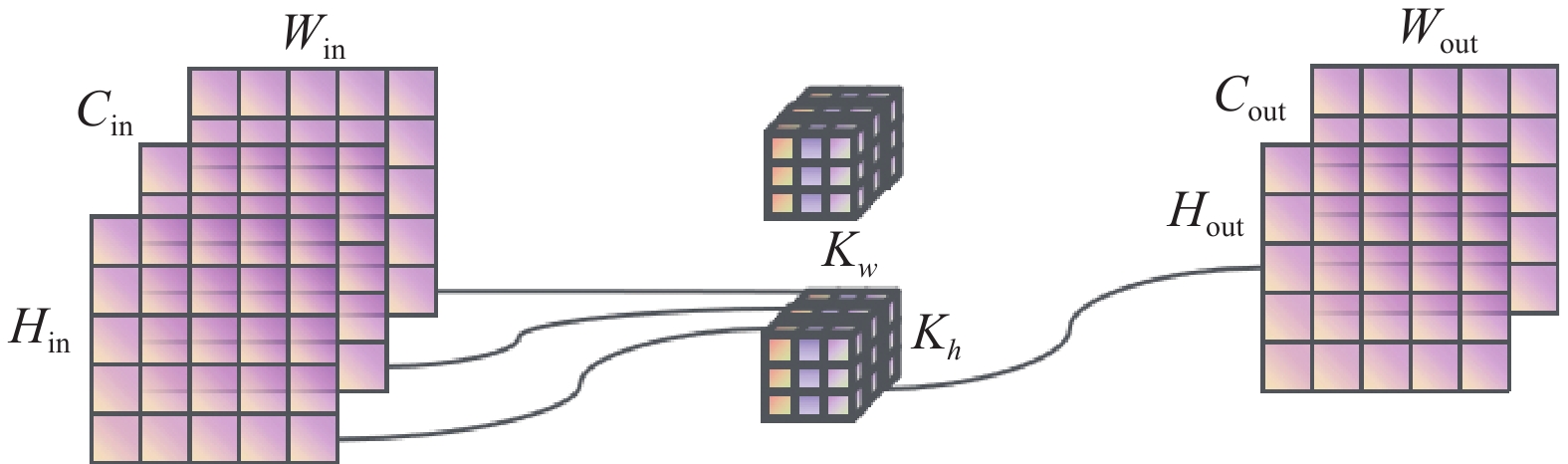

3.1 深度可分离卷积的参数量和计算量图1是标准卷积的示意图, 输入特征图大小为(

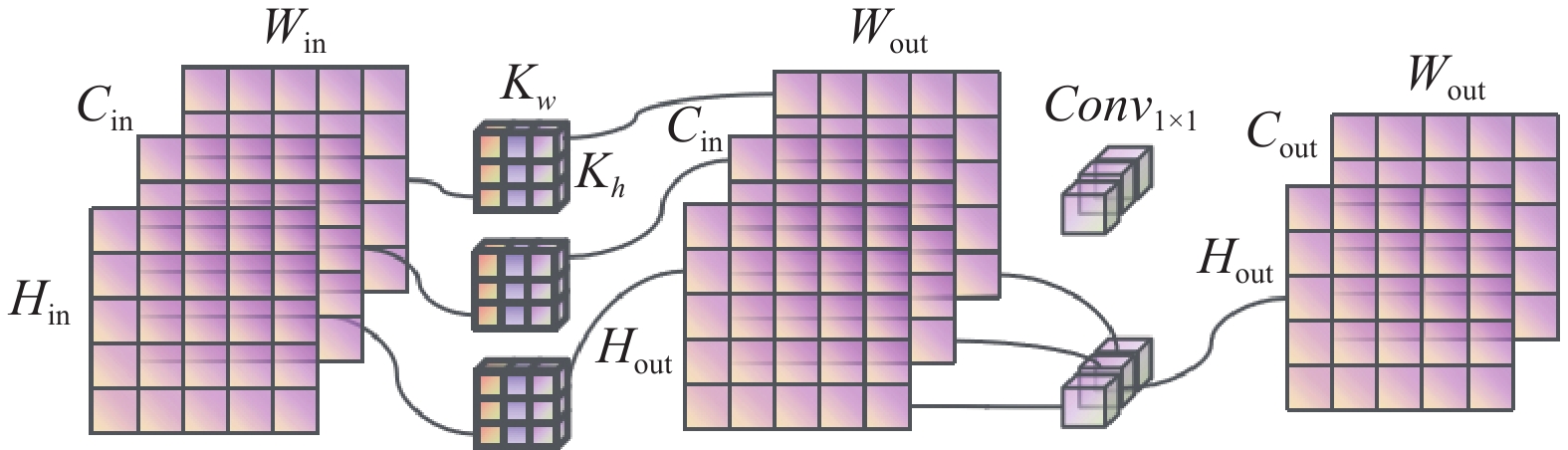

图2是深度可分离卷积示意图, 分为逐通道卷积和逐点卷积. 逐通道卷积中, 单个卷积核作用于输入的单个通道上, 这一步只改变特征图的大小. 不考虑偏置, 参数量为
3.2 跨尺度注意力融合模块

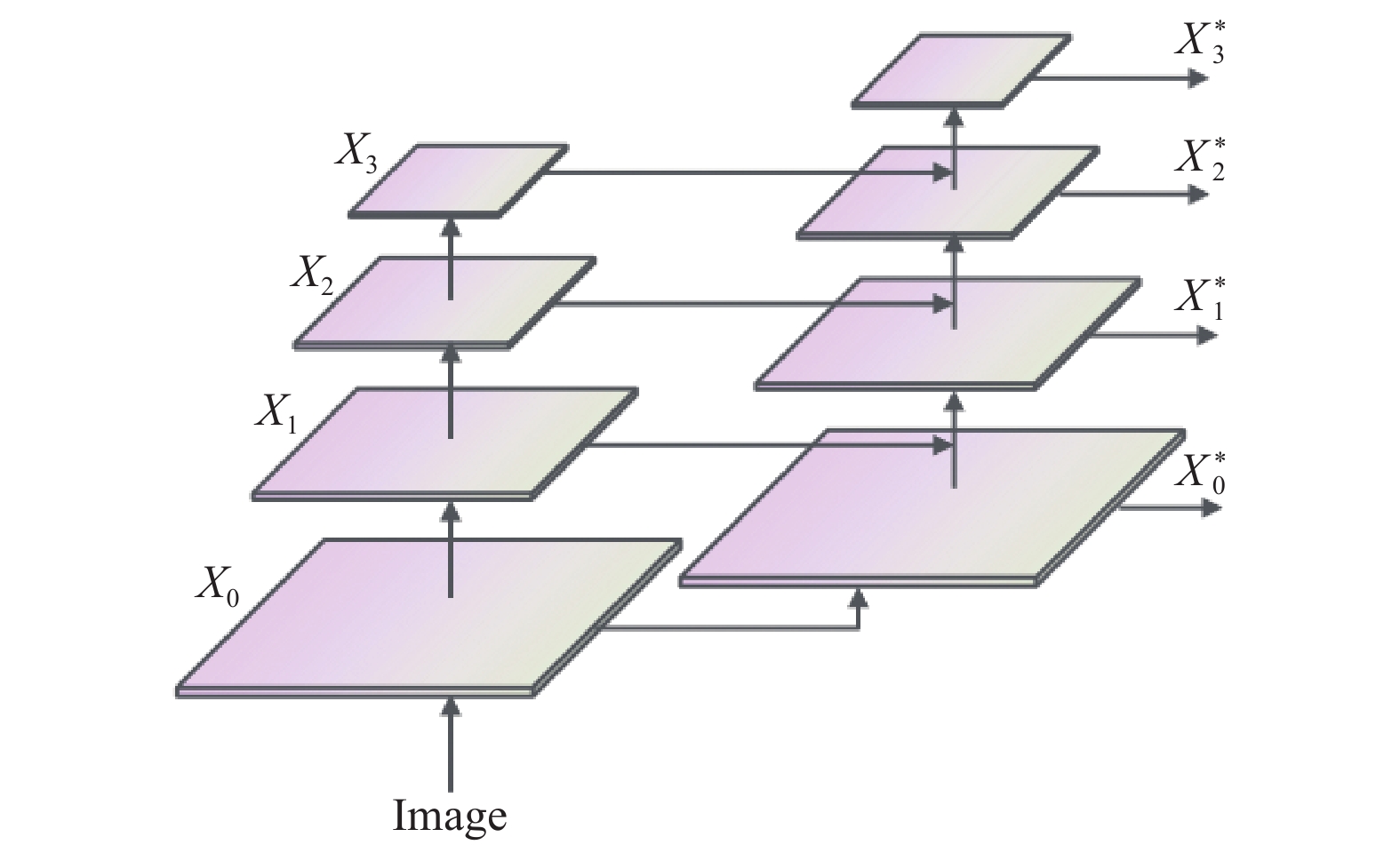

在神经网络中, 深层网络特征图尺寸小, 感受野大, 语义表征能力强, 但是几何信息缺乏. 而浅层网络特征图尺寸大, 感受野小, 语义表征能力弱, 含有的几何信息较多. 所以仅使用单层的特征图无法同时满足分类和定位的需求. DETR模型仅使用最后一层特征图进行目标检测, 导致小目标物体在深层网络中的信息丢失, 所以模型检测小目标的能力差. 为了融合多个尺度的特征图, 合并深层和浅层的特征同时满足分类和定位的要求, 商汤团队提出可变形DETR[15]. 可变形DETR使用了多个尺度的特征图, 结合了可变形卷积的稀疏采样能力和Transformer的全局建模能力聚合多尺度特征. 但是由于可变形DETR的编码器是在多尺度的特征图上计算自注意力并增强特征, 导致计算耗时长且参数量大. 除此之外, Lin等[19]提出的特征金字塔网络FPN也是合并不同尺度特征图的方式. FPN通过自顶向下, 横向连接的方式将不同尺度的特征图高效整合起来, 在提升检测精度的同时也没有大幅增加检测时间. 不同于FPN网络, 本模块使用了自底向上, 横向连接的方式整合不同尺度的特征图并增强特征, 替代DETR系列模型的编码器.
主干网络输出不同尺度的特征图, 随着网络深度增加, 输出的特征图尺寸缩小一半, 而通道数量增加一倍. 这样做的目的是保证网络层的复杂度. 为了拉平特征图还需对其进行通道变换, 将特征图通过1×1的卷积层和组归一化[20]层, 得到通道数固定的不同尺度的特征图[

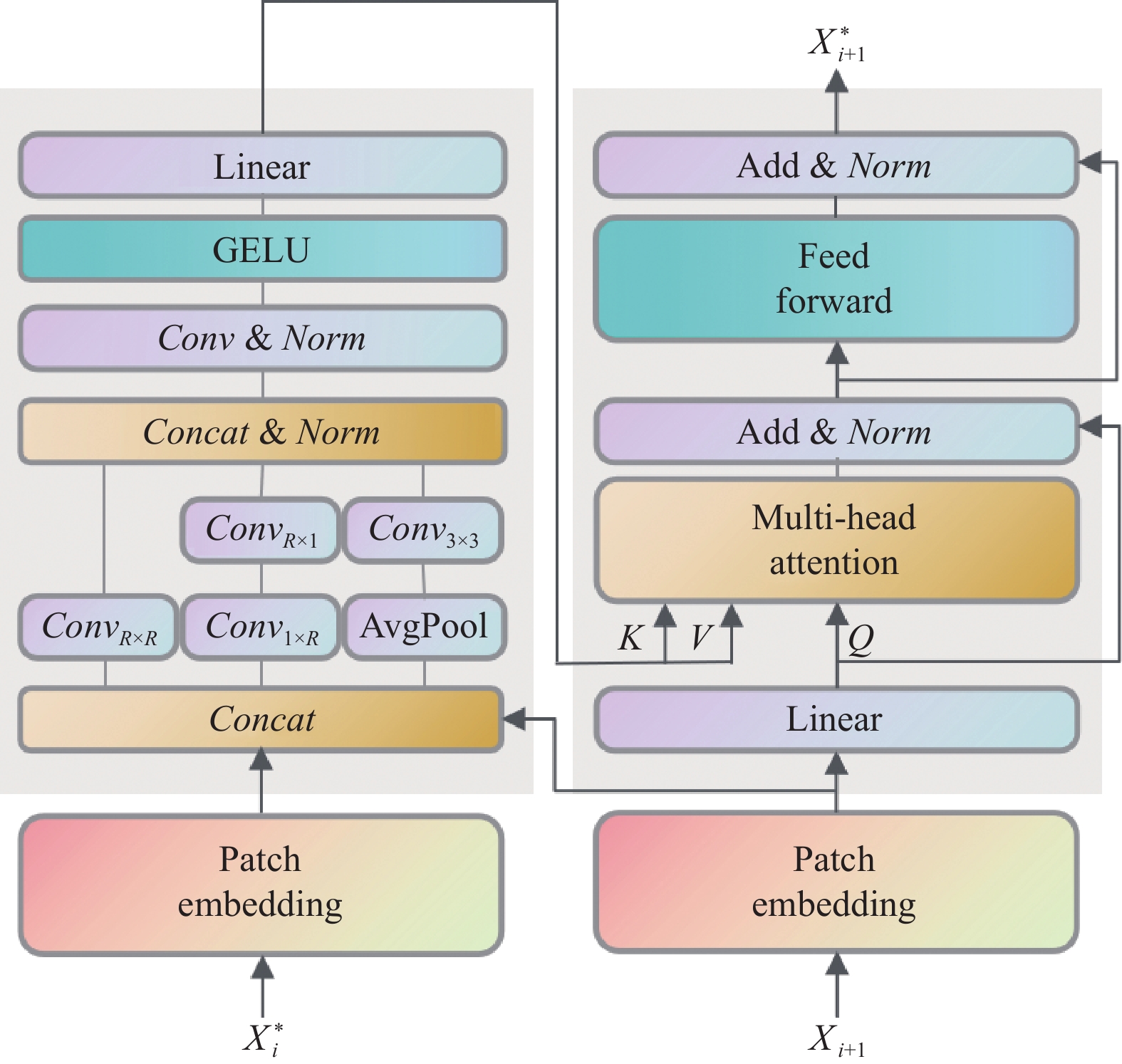

如图3所示, 跨尺度注意力融合模块输入是
模块内部, 将输入的特征图
Fu等[22]提出了一种类InceptionNet结构的网络IncepFormer, 通过并行的多个卷积分支获取丰富的全局上下文和精细定位特征. 与其结构类似, 本模块的输入
$ {C}_{1}={DWConv}_{R\times R}\left(X\right) $ | (1) |
$ {C}_{2}={DWConv}_{R\times 1}\left({DWConv}_{1\times R}\left(X\right)\right) $ | (2) |
$ {C}_{3}={DWConv}_{3\times 3}\left({AvgPool}_{R\times R}\left(X\right)\right) $ | (3) |
$ KV=Act\left(Norm\left(Conv\left(Concat\left({C}_{1}, {C}_{2}, {C}_{3}\right)\right)\right)\right) $ | (4) |
其中,
将得到的查询Q, 键K和值V输入多头注意力层, 计算Q和K间的相似度得到权重分布, 再与V做加权平均. 多头注意力考虑到序列元素间的多种相关性从而计算多次注意力并拼接得到最终输出. 多头注意力学习输入序列中各个元素间的关系从而更好地捕捉内在语义信息. 多头注意力层的输出增加了查询Q的残差连接[26], 目的是降低模型复杂度以减少过拟合与防止梯度消失. 归一化后输入到前馈神经网络FFN. 前馈神经网络同样增加了输入到输出的残差连接, 归一化后得到跨尺度融合模块的输出

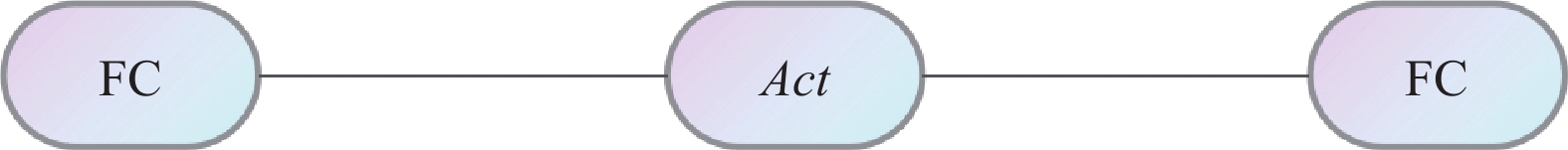

多头注意力层的输出结果输入到前馈神经网络FFN中. 前馈神经网络首先将其通过一个全连接层进行线性变换, 再经过一个激活函数输出非线性映射, 最后经过一个全连接层输出. 由于隐藏层神经元数目大于输入层与输出层, 故前馈神经网络能将输入从一个空间映射到更高维度的空间中, 可以学习更加复杂的特征表达. 原始前馈神经网络结构如图5所示.

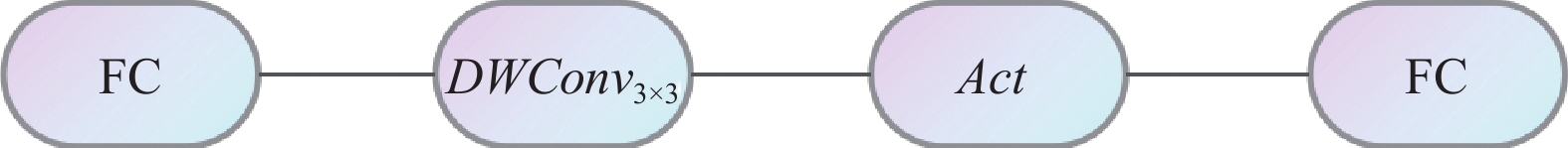

PVTv2使用了卷积前馈神经网络, 在原始前馈神经网络的全连接层与激活函数间添加了卷积核大小为3×3的深度可分离卷积, 如图6所示, 并在深度可分离卷积中使用了padding=1的0位置填充. 这使得卷积层可以通过特征图外围填充的0学习到特征图的轮廓信息并减少计算量, 因此PVTv2取消了位置编码.

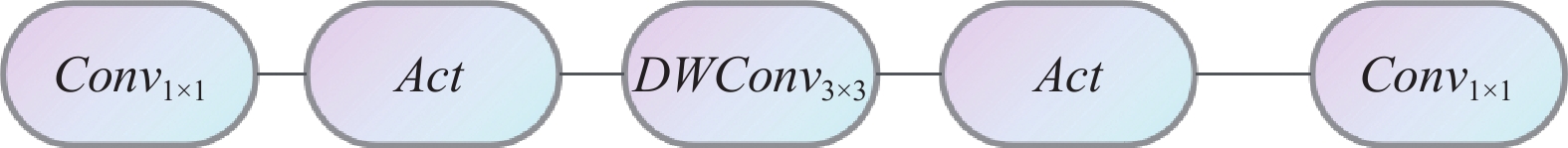

IncepFormer中提出了一种高效前馈神经网络E-FFN, 使用大小为1×1卷积代替了全连接层, 并额外添加了一个激活函数, 如图7所示.

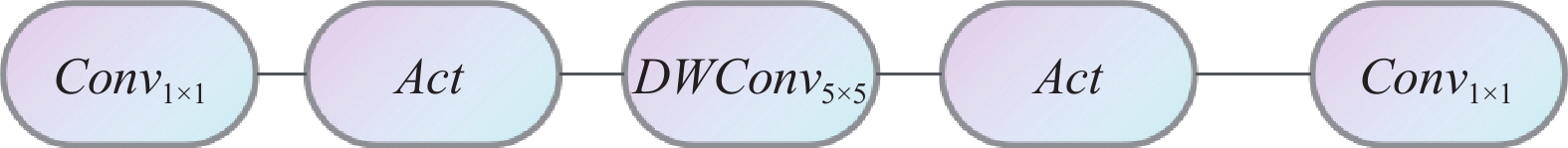

Islam等[27]认为0位置填充是CNN位置信息的来源, 而padding=2时位置信息的作用比padding=0和padding=1时更加明显. 而且更大的卷积核尺寸可能会捕获更多的位置信息. 故改进前馈神经网络模块将大小为3×3的卷积核换成大小为5×5的卷积核, 且使用padding=2的0位置填充, 如图8所示.
3.4 模块的部署
DETR等基于Transformer的目标检测模型由编码器, 解码器组成. 编码器在主干网络输出的特征图上计算自注意力, 增强图像特征. 解码器先计算目标查询间的自注意力, 以捕获目标查询间的关系, 再与编码器输出的特征图计算交叉注意力. OpenAI推出的GPT[28]模型仅使用解码器的结构说明编码器可能不是必须的模块, 使用其他结构同样起到特征增强的效果. 由于编码器模块输出的特征图不改变形状, 本模块输出的特征图也不改变形状, 故用本模块直接替代编码器, 将主干网络输出的特征图序列[
实验在百度飞桨平台使用Python语言完成. 平台配备的CPU为Intel(R) Xeon(R) Gold 6148, 内存大小为32 GB, 硬盘大小为100 GB, 显卡为Tesla v100, 显存大小为32 GB, 操作系统版本为Ubuntu 16.04.6 LTS, 使用的深度学习框架为PaddlePaddle 2.4.0.
实验基于DINO目标检测模型, 使用的主干网络为ResNet50, epoch设定为24, batch_size设定为2, 使用AdamW[29]优化算法, 学习率为0.0001.
实验采用COCO[30]目标检测数据集的评价指标: 平均精确率AP, 平均召回率AR和F1-score. 精确率与召回率的定义如式(5)和式(6)所示.
$ Precision=\left(TP\right)/\left(TP+FP\right) $ | (5) |
$ Recall=\left(TP\right)/\left(TP+FN\right) $ | (6) |
其中, T与F表示预测是否正确, P和N表示预测结果正反. 交并比IoU是模型输出的检测框与样本标注的真实框交集与并集的比值, 反映了目标定位算法是否精准. COCO数据集设定了不同IoU阈值的判别标准. AP50:95是IoU阈值在0.5–0.95间每隔0.05算1次平均精确率后的平均值. AP50是IoU阈值大于0.5认为被检测到的平均精确率. AP75是IoU阈值大于0.75认为被检测到的平均精确率. AR50:95是IoU阈值在0.5–0.95间每隔0.05算1次平均召回率后的平均值. F1-score是AP50:95与AR50:95的调和平均数, 是同时兼顾模型精确率与召回率的评价指标. FPS是模型每秒处理的图片数量, 用来评估模型的处理速度.
4.2 数据集预处理实验数据源自欧卡智舶发布的无人船视角水面漂浮物检测数据集FloW. FloW数据集由图像子数据集FloW-Img和多模态子数据集FloW-RI组成. FloW-Img包含2000张图像和5271个标记目标, 其中小目标占一半以上. 该数据集使用HDR相机拍摄, 分辨率为1280×720, 包含了不同场景, 光照, 水波条件的图像, 并在不同视角上对水面漂浮物进行采集.
数据集图像总的样本数为2000张, 将其划分为训练集1600张, 测试集400张. 然后将图像解码, 转换成易处理的Numpy格式, 然后以固定概率对图像进行翻转, 进行数据扩增. 然后对图像进行裁剪, 确保输入模型的图片数据大小统一. 再进行色调分离, 使模型能更好地根据轮廓识别图像. 然后进行归一化, 把输入图像转为固定均值, 方差的数据, 这样做的目的是使得寻找最优解的过程变得更加平滑, 使训练更容易收敛. 最后将图片数据的通道转为[C, W, H]的格式.
4.3 消融实验为证明深度可分离卷积与交叉注意力模块的有效性, 在单类别最多有100个检测框, DINO模型参数固定的情况下, 对比原始DINO模型, 无编码器DINO模型, 添加本模块的DINO模型的AP50:95, AP50, AP75, AR50:95, F1-score, FPS评估结果如表1所示.
为了证明深度可分离卷积与交叉注意力模块显存占用的优势, 在输入图像尺寸为666×1332, 其他参数固定的情况下, 对比了原始DINO模型, 无编码器DINO模型, 添加本模块的DINO模型的显存占用, 如表2所示.

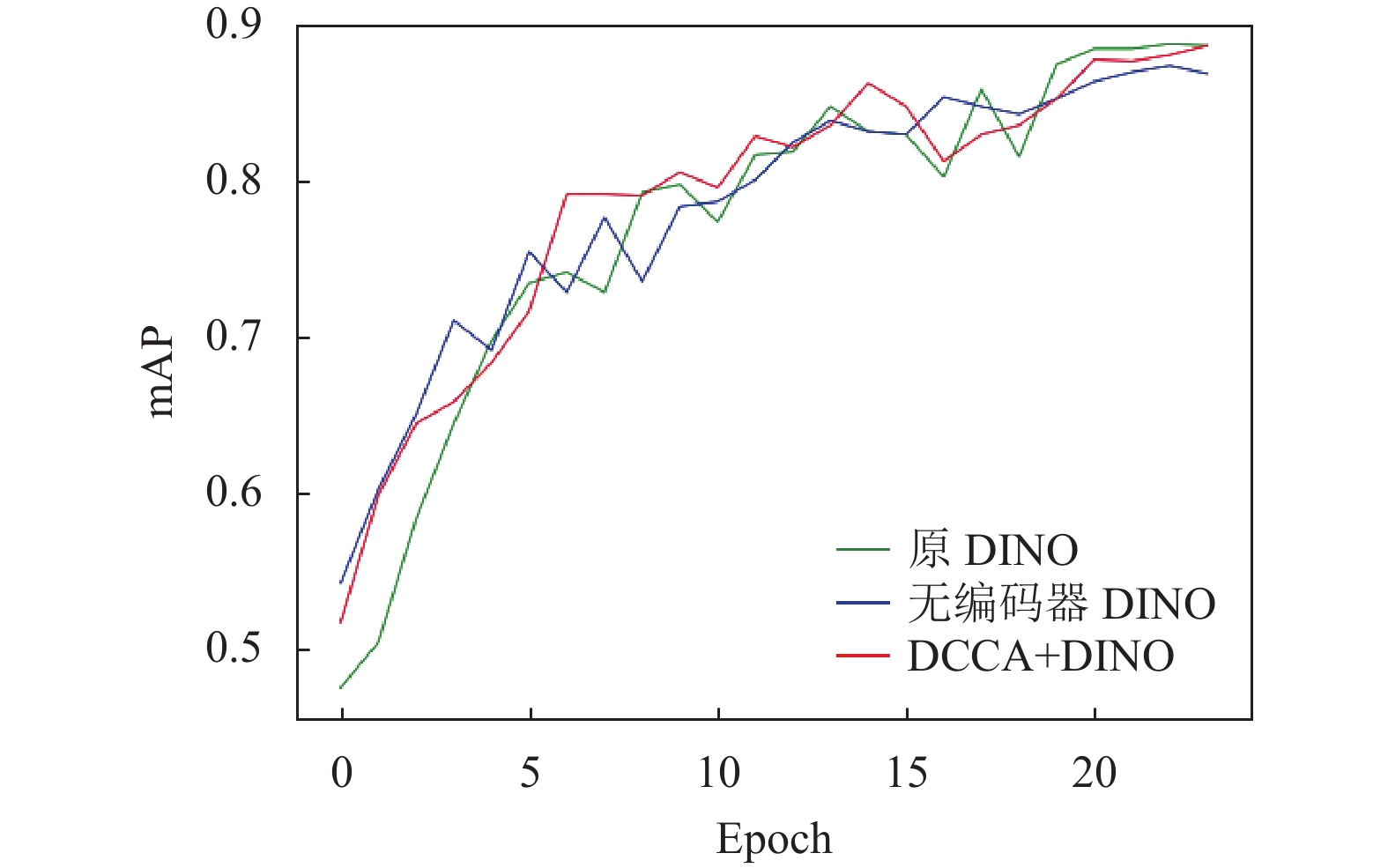

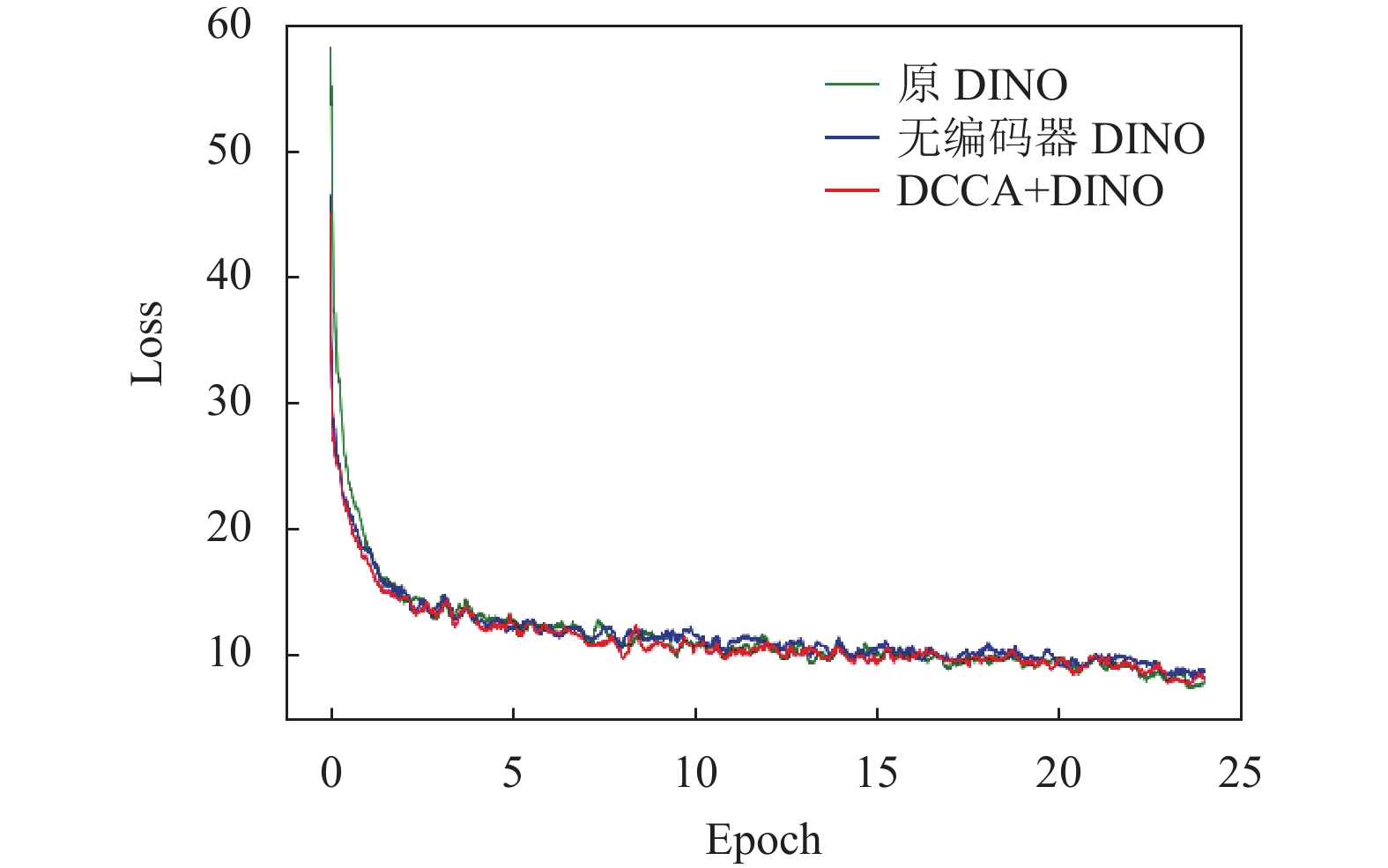

可以看到添加了DCCA模块后AP50比不添加提高了1.8%, AR50:95提高了2.7%. 对比原DINO模型, F1-score提高了0.014, FPS提高了2.7, 显存占用降低了41.3%. 收敛过程中原始DINO模型, 无编码器DINO模型, 添加DCCA模块的DINO模型的AP50平均精确度迭代曲线与损失曲线如图9和图10所示, 可以看到算法在24次迭代后趋近收敛.
5 结论与展望
本文提出了基于深度可分离卷积与交叉注意力模块并将其应用到DINO模型, 在保证准确率与召回率的基础上解决了原有模型显存占用和计算量大的问题. 通过在FloW数据集上进行的水面污染识别实验表明本模型相对原模型有明显提升, 具有良好的应用空间.
