2024, Vol. 33
2. 山东中医药大学第二附属医院 特检科, 济南 250002;
3. 山东省药品不良反应监测中心, 济南 250014;
4. 菏泽市中医医院 碎石科, 菏泽 274035
2. Department of Special Examination, The Second Affiliated Hospital of Shandong University of Traditional Chinese Medicine, Jinan 250002, China;
3. Shandong Province Adverse Drug Reaction Monitoring Center, Jinan 250014, China;
4. Department of Lithotripsy, Heze Traditional Chinese Medicine Hospital, Heze 274035, China
近年来, 全球范围内糖尿病患者的数量逐年增加, 经查阅IDF糖尿病地图谱[1], 得知在全球范围已经有5亿人口被诊断出患有此病, 且预计到2045年, 这个数字将达到7亿之多. 由此看来, 糖尿病已经成为一个全球性的健康问题. 并且IDF糖尿病地图谱[1]中还指出, 2040年约有1/3的糖尿病患者将会有患有糖尿病视网膜病变(diabetic retinopathy, DR). 在国内, Yin等[2]的有关研究, 指出了糖尿病患者患糖尿病视网膜病变的患病率, 并用统计学方法分析了糖尿病和DR之间关联性, 且指出DR是导致我国人口失明的主要原因.
DR是一种视网膜血管受损导致的眼部病变, 视网膜血管会表现为出血、渗出物、微动脉瘤、畸形和血管扭曲等症状, 甚至可能导致视网膜血管的异常生长, 图1显示了有无DR的不同临床表现. 依据DR病变严重程度可以将DR分为5个阶段, 分别为无病变(NO-DR); 轻度非增殖性病变(Mild NPDR); 中度非增殖性病变(Moderate NPDR); 重度非增殖性病变(Severe NPDR); 增殖性病变(PDR)[3], 这5个不同病变等级有着不同的临床表现(如图2所示), 临床医生可以通过检查患者的眼底图像并结合DR分级标准(见表1)来评估DR的严重程度, 然而这种传统的人工分级将耗费大量时间, 且就DR患者的数量而言, 目前临床经验十足的医生还是相对缺乏的[4]. 然而DR的早期检测和分级对于防止DR患者视力失明尤为重要[5], 随着深度学习在临床诊断中的广泛应用, 深度学习为DR的检测和分级提供了更为高效且可靠的诊断手段.
|

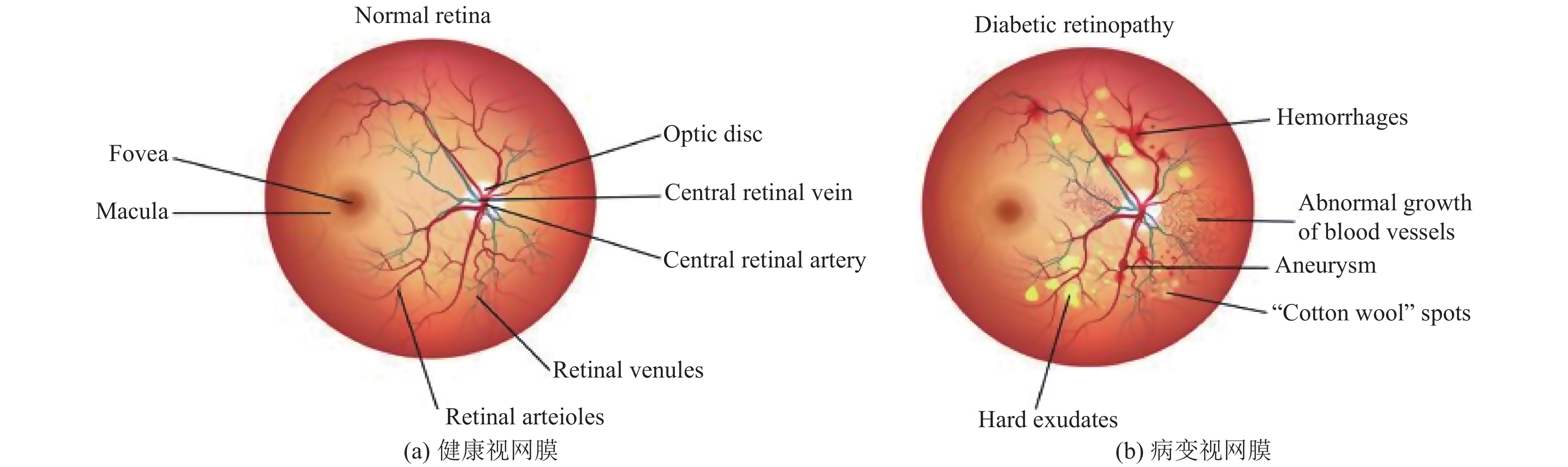

图 1 健康视网膜和病变视网膜对比图[4] |
|
图 2 糖尿病病变的5个阶段 |
目前基于深度学习的DR分级综述研究已经取得了丰富的成果, Ismail等[6]总结归纳了几种传统机器学习方法在DR分级中的应用, 并通过对比各类方法的性能指标, 最终得出贝叶斯模型更符合DR分级的性能要求. 虽然贝叶斯模型适合多分类实时预测, 然而贝叶斯模型所要求的样本分布独立在现实应用中是很难实现的, 且该文章的总结研究局限于传统机器学习算法. 范家伟等[7]从视网膜成像技术、图像标注方法、DR病灶区域分割、DR二分类检测、DR多分类分级等方面依次阐述, 其中着重介绍了DR病灶区域分割方法, 且该文的出发点是对DR智能诊断的概括性综述, 缺乏对DR分级的详细化总结. Tsiknakis等[5]依照DR分级数据集展开阐述, 主要对比不同深度学习模型在同一DR数据集上的性能表现, 且主要评价标准局限于高精度指标, 模型的可解释性和轻量化问题并没有过多提及. 由此可见, DR分级研究需要更系统化和更详细化的综述研究. 因此, 本文的主要贡献集中在以下3点.
(1)详细且系统地总结深度学习在DR分级中的应用, 分别以数据集质量、数据预处理方式、模型基础架构及改进方法等作为关键变量进行探讨研究.
(2)按照深度学习分类网络展开讨论, 分析同一网络在不同数据集上的性能表现.
(3)模型评价标准既涉及高精度指标, 又兼顾了轻量化和模型可解释性.
|
表 1 糖尿病视网膜病变分级标准 |
DR诊断手段主要包括两种技术: 检测和分级. DR检测技术采用二元分类(DR或无DR), DR分级即多元分类, 运用深度学习技术将DR严重程度划分为5个等级. 目前, DR的二元检测技术已经相当成熟, 且取得了不错的成果, 已经能够成功应用于临床实践中. 然而, 由于DR病变的复杂性, DR的多元分级仍然存在着各种困难与挑战. 因此, 本文主要总结介绍DR分级的相关研究, 首先整理了DR分级研究的常用数据集; 其次介绍了基于深度学习的DR分级诊断方法; 将其按照经典分类网络模型的改进工作依次阐述; 然后介绍基于多网络融合的DR诊断方法; 并且总结比较不同改进方法的优缺点; 最后结合深度学习在DR分级诊断领域所面临的挑战, 对未来的研究方向进行展望.
1 DR分级的数据集深度学习在DR分级上的成功应用在很大程度上取决于所使用的数据集, 所用数据集的质量和其注释的精度将直接影响DR分级结果的好坏. 通过DR分级的相关期刊会议报告和相关开源数据网站对近年来有关DR分级的公开数据集进行总结和介绍, 表2总结了DR分级的常用数据集.
|
|
表 2 糖尿病病变(DR)分级常用数据集 |
1.1 APTOS 2019
APTOS 2019[8]包含从印度农村许多参与者收集的3662个样本, 由印度Aravind眼科医院组织建立了此数据集. 后来, 让一组临床经验丰富的医生根据国际临床糖尿病视网膜病变严重程度表对样本进行了审查和标记, 并标记成5个等级. 此数据集只有训练集是公开的, 且数据集高度不平衡, 其中1805图像是无病变特征的图像, 只有183张图像具有严重非增殖性病变特征[9].
1.2 EyePACSEyePACS[10]是由加利福尼亚州和其他地方的多个初级保健点收集的, 由于各个站点的采集设备和采集环境不同, 造成此数据集的分辨率大小不一, 且部分数据存在瑕疵、失焦、曝光不足、曝光过度等问题. 该数据集包括35126张训练样本和53576张测试样本, 共计88702张图像. 该数据集来源亚洲、欧洲、非洲、美洲土著等多个地区, 覆盖范围广, 囊括的种族多样, 这也是该数据集被广泛使用的重要原因.
1.3 IDRiDIDRiD[11]来源于IEEE国际生物医学影像研讨会(ISBI-2018)举办的“糖尿病性视网膜病变: 分割和分级挑战”竞赛, 包括597张彩色眼底图像组成, 像素值为4288×2848, 存储格式为JPEG. 此数据集由3部分组成: 语义标注的81张眼底图像; 第2部分是516张通过CSV文件记录的病变等级; 第3部分通过CSV文件记录了每张图像中视盘和中间凹的位置信息.
1.4 MESSIDORMESSIDOR[12]是由MESSIDOR项目创建, 用于评估视网膜病变的分割和分级, 它是一个完全标记的数据集, 共包含1200张TIFF格式的眼底图像, 具有多规格的分辨率, 包括1400×960、2240×1488、2304×1536, 并且每张图像都由专业医生进行了标记. 但是, 不同数据在图像质量、图像尺寸和视觉效果等方面存在着显著性差异, 因此, 选用该数据集作评价数据集时, 数据预处理的方法可能对实验的性能指标影响较大.
1.5 MESSIDOR-2MESSIDOR-2[13]是MESSIDOR的继承与发展, 包含1200张高质量图像, 其中一部分数据继承了MESSIDOR[10], 另一部分由法国布雷斯特大学医院提供, 并且由3名临床经验丰富的专家根据国际临床糖尿病视网膜病变严重程度表进行标定.
1.6 DDRDDR数据集[14]包含来自中国13个省份的673家医院的14723张眼底图像. 根据 DR 严重程度, 图像分为 5 类: 无、轻度、中度、重度和增殖性 DR. 第6类表示图像质量差. 对外提供的数据集(共13673)不包括质量差的图像, 并且所有图像都做了预处理来删除黑色背景.
2 深度学习在DR分级诊断中的应用深度学习作为机器学习的重要分支, 通过端到端的学习方式从大量的训练样本中自动提取视网膜图像的抽象特征信息, 从而获得高精度的DR分级诊断模型. 本节将深度学习在DR分级诊断中的应用方法按照经典分类模型分为6类, 具体方法见图3.
|

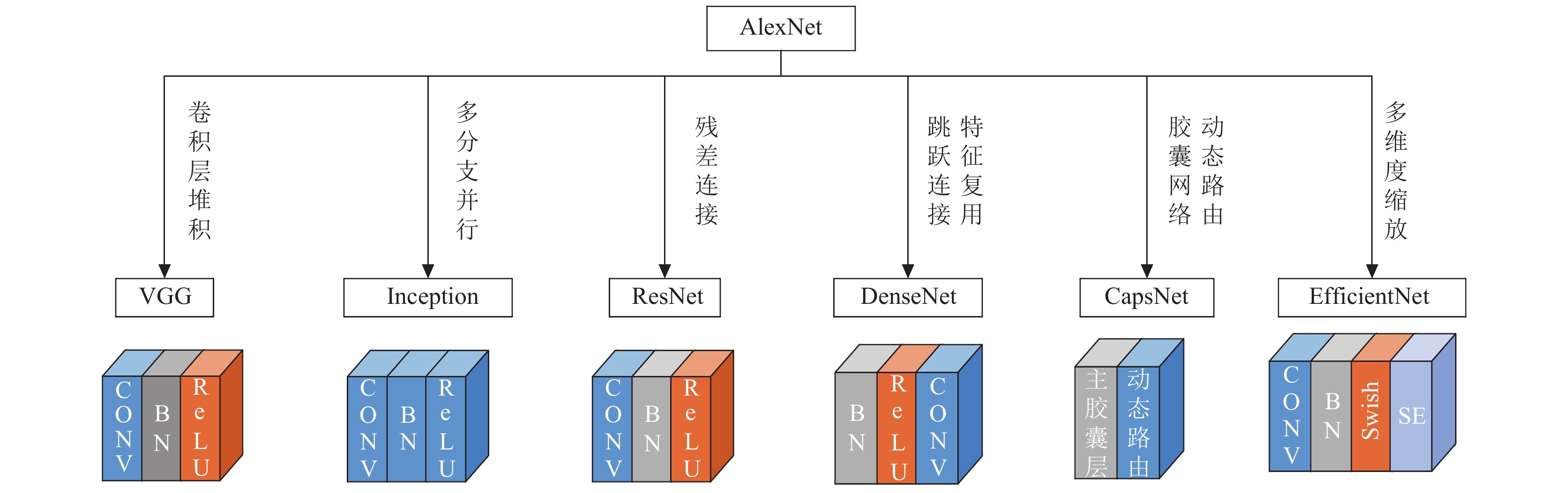

图 3 基于深度学习分级方法的结构图 |
卷积神经网络(convolutional neural network, CNN)是一类包含卷积计算且具有深度结构的前馈神经网络, 由输入层、卷积层、池化层、全连接层、输出层组成[15], DR分级诊断的基本网络架构如图4所示. CNN是深度学习中的一种监督网络, 通常用以处理图像数据, 由于DR数据集的不断更新完善和图像处理器的发展, CNN已经成为眼科医学图像分析的主导网络架构[16]. CNN及其衍生模型在DR分级领域具有极大的应用场景, 为DR的分级任务提供了可靠且稳定的技术手段.
|

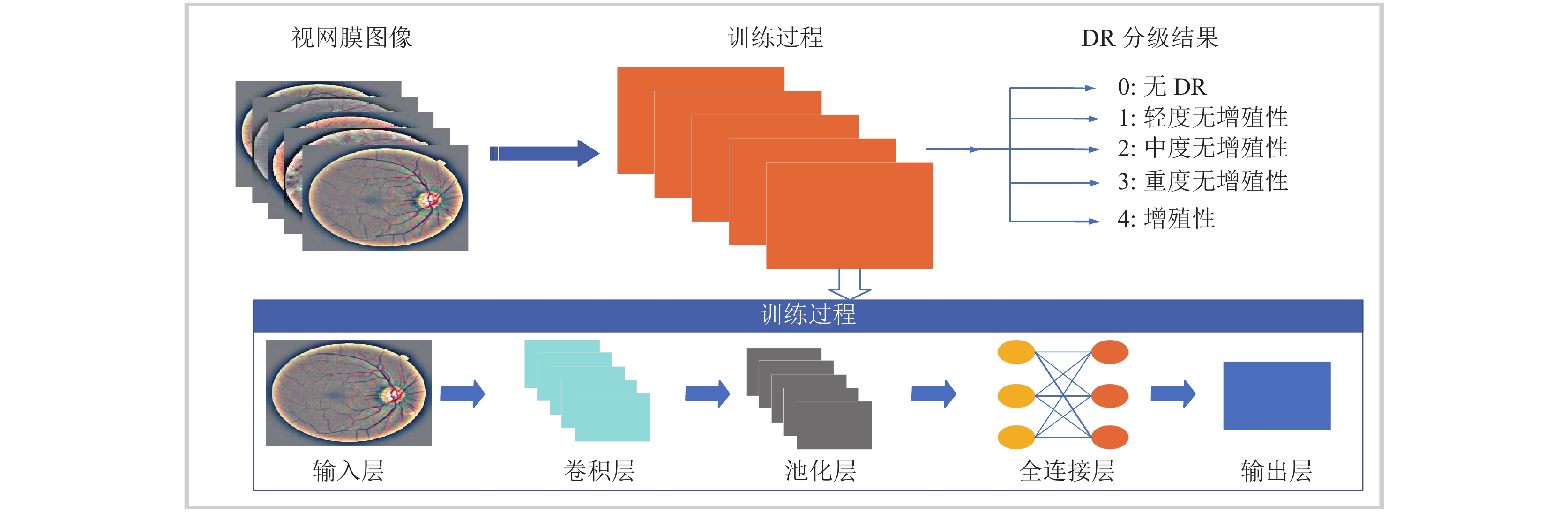

图 4 DR分级诊断过程及其网络架构图 |
2.1 基于VGG网络的DR分级模型
VGGNet[17]是牛津大学视觉几何小组(visual geometry group, VGG)所提出来的, 包含VGG-16和VGG-19两种结构, 两者并没有本质区别, 只是网络深度不同, VGG的提出证明了增加网络深度能够影响网络的性能. VGGNet通常采用3×3卷积核、2×2池化核, 增加网络的深度来提高模型的特征提取能力和模型表达能力, 能够在保证相同感受野的同时, 减少网络参数且捕获更多细节特征. 因此, 一些研究者将VGGNet作为DR分级的骨干分类网络.
Chandrasekaran等[18]首先针对EyePACS数据集[10]进行非局部均值去噪, 然后使用VGG-16和VGG-19并结合迁移学习[19]和超参数调优的方法对DR严重程度进行自动分级, 其最佳准确率达95.68%, 最优AUC为0.978 6. 但其特异性表现一般, 并且该网络使用了大量的池化层从而丢失了识别对象的空间信息, 为了避免上述问题可以引入胶囊网络和动态路由算法.
Bhardwaj等[20]采用MESSIDOR[12]作为训练集, 并用IDRiD[11]中的部分眼底图像来进行性能验证, 其提出的PFTL方法[20]应用于VGG-19来进行特征提取, 并用统计特征选择块与支持向量机分类器相结合的方法来进行分类, PFTL搭配VGG-19在IDRiD[11]上性能表现出色, 准确率达88.9%、AUC曲线下降面积为0.89、特异性为89.86%. 但是, 其交叉损失熵为0.647, 相较于PFTL搭配InceptionNet下的0.295, PFTL搭配VGG-19的交叉损失熵表现过高. Geetha等[21]针对EyePACS[10]的类别样本数量不均衡问题, 提出通过图像反射从特定级别的现有眼底图像样本生成额外样本来解决, 并使用对比度有限自适应直方图均衡(CLAHE)[22]和高斯模糊来改善图像的质量. 此外, Geetha等[21]提出了基于VGG-16和空间注意力增强[23]的DR自动分级模型, 准确率为89.20%. 该网络通过VGG-16来提取眼底图像中的ROI (region of interest)[24], 而注意力模块负责捕获, 而且VGG-16的第4个池化层有助于构建模型管道, 该模型管道不仅性能表现良好而且效率高.
Khan等[25]设计了用于DR分级的VGG-NIN网络, 同时引入空间金字塔池化层(SPP)[26], 形成一个高度非线性且尺度不变的深度模型, 该模型在识别每个DR阶段时模型参数量小, 从而加速了模型的训练和收敛, 且AUC曲线下降面积为0.95, 但是其数据预处理方法单一. 针对此问题, Beevi等[27]在DR分级之前先对图像进行显著特征挖掘, 使用U-Net对眼底图像进行病变分割, 然后VGG-16结合迁移学习进行DR严重程度分级, DCNN[27]相较于VGG-16-NIN[25], 在缩短计算时间的同时也降低了内存的开销.
总体来看, VGG网络作为骨干网络的模型大部分都是针对大数据集, 进行模型微调, 或是使用迁移学习, 然而VGG网络对于小样本数据集IDRiD[11]和MESSI-DOR[12]的性能表现并不是十分优秀, 对比结果可以发现, 其中EyePACS数据集[10]更适用于VGG网络架构, 同时也证明了VGG这种深层网络结构在平衡的大数据集上表现更为优秀.
2.2 基于InceptionNet的DR分级模型相对于VGGNet的多层卷积堆积, InceptionNet更注重提取多尺度特征, 通过采用不同尺度的多分支结构来聚集相关性强的特征, 从而保证了网络结构的稀疏性, 在模型轻量化的角度, 采用更小尺度的卷积核, 还利用1×1卷积核减少参数量并加深网络, 从而提高了网络的计算效率和性能. 此外, 模型使用全局平均池化层代替全连接层, 进一步提高了运算速度. 因此, InceptionNet也常常被用于DR分级任务.
Li等[28]提出以Inception-V3模型作为基础架构来进行迁移学习[19], 他们用在ImageNet数据集上训练的模型的权重来初始化模型的权重, 数据集选用上海中山医院收集的私人数据集和公开数据集MESSIDOR-2[13], 按照9:1的比例划分成训练集和验证集, 并进行了10倍的交叉验证, 最后实现93.49%的准确率、93.45%的特异性、96.93%的召回率. 但是该模型仍存有改进的空间, 由于DR的各种特征在提取和分类方面也很复杂, 单一模型在单独使用时无法发挥其最佳性能, 尤其针对大数据集, 可以将其划分成多个小数据集, 同时结合集成学习算法, 分类精度会进一步提高. Devi等[29]使用MESSIDOR[12]和DDR[14]对Eye-PACS[10]进行扩充, 使用InceptionNet模型作为特征提取器, 同时集成了SVM、KNN和Logistic回归等经典机器学习算法对图像进行DR分级, 在测试集上的准确率为95.4%. 该模型用InceptionNet对DR进行特征提取, 再把这些特征传递给3个经典分类器, 通过最大投票算法来给出分级结果. 虽然最终取得不错的效果, 但是从该研究的混淆矩阵可以看出, 假阳性的最大数量属于0标签(无DR), 这意味着存在着异常且大量的标记为0的图像, 模型存在过度拟合的问题.
Aljehane[30]提出一种基于Inception架构的DR分级模型(IMFO-INDR), 将Inception-V4模型用于提取特征, 并通过飞蛾火焰优化算法(MFO)[31]对其中涉及的超参数进行优化调整, 使用MESSIDOR[12]对IMFO-INDR模型进行实验验证, 准确率达99%, 特异性为99.1%. 虽然IMFO-INDR模型对小数据集的性能表现非常出色, 但是对于大数据集的性能表现有待研究, 可以引入对比实验, 创建新的验证集进行验证, 模型存在过度拟合.
Bhardwaj等[32]针对DR分级存在的小病变检测困难的问题, 提出了一种基于象限的QIV-3模型, 该模型使用Inception-V3模型作为基础架构, 将4个Inception-V3模型并行组合, 以获得更多的自由参数并产生更好的精度, 使用4个不同象限的眼底图像的裁剪提供对这4个模型的输入, 提高了对细节特征的提取能力, 最终在MESSIDOR[12]的性能表现优秀, 准确率为93.33%、交叉熵损失为0.291. 但是, 该模型在着重关注提取细节特征的同时意味着需要消耗更多的计算成本和时间成本, 尽管该模型在训练时引入了迁移学习和4个模型并行训练的方法来加快模型的收敛, 但4倍的参数量增加了模型的内存开销.
综合来看, 以InceptionNet为骨干的模型在降低模型参数量这一方面具有一定的优势, 其中QIV-3[32]模型就是利用了InceptionNet的这一特点. 此外, IMFO-INDR[30]模型虽然取得优良的性能, 但是作者并没有用其他数据集做验证对比实验, 模型的泛化能力有待验证.
2.3 基于ResNet的DR分级模型ResNet[33]研究团队发现了“退化现象”, 并提出了“残差连接”的思想来解决这一现象, ResNet将浅层特征信息直接连接到深层, 利用新的表达方式实现层间的恒等映射. ResNet的每层特征仅需要在前续层特征的基础上学习新的特征, 残差连接中反向传播的导数需要加上恒等项, 这样缓解了网络退化和梯度弥散问题. 残差技术的出现推动了深层网络模型的发展, 深层网络具有更好的逐层学习能力和更强的模型表达能力. 因此, 基于深度学习的DR分级方法更多以ResNet作为基础网络架构.
ResNet网络可以结合迁移学习的策略用来DR的分级任务, Sallam等[34]提出了一种以ResNet34为骨干网络的高效CNN分级模型, 使用其在ImageNet数据集上的训练权重来初始化模型权重, 在APTOS 2019[8]进行训练, 最后在IDRiD[11]上进行测试, 其特异性为98.5%, 平均准确度为94.9%. 迁移学习多用于针对小样本的数据集[35], Elswah等[36]设计了一个基于ResNet50的DR分级架构, 该架构由3个流水线阶段组成: 数据扩充和数据平衡的预处理阶段、ResNet50模型结合迁移学习的特征提取阶段、SVM分类器的分类阶段, 选用小样本数据集IDRiD[11]作为实验数据集, 总体分类准确率为93.3%, 但其他性能指标并没有被提及. 虽然迁移学习更适用于小样本数据集, 但通过对比文献[34]和文献[36]的性能表现, 发现选用小样本数据集IDRiD[11]作为训练集限制了ResNet作为一种深层网络的自身优势.
ResNet模型结合注意力机制也被广泛应用于DR分级任务, SEA-Net[37]以ResNet为基础架构来提取特征, 然后引入了具有1×1卷积层和池化层序列的空间注意力模块来进行降维, 为了兼顾学习特征的通道关系, 又引入了SE模块来重新校准通道特征图, 用于DR细粒度分级, 该模型在EyePACS[10]上有着出色的性能表现. 为了捕捉DR类别内之间的细微病变, Tian等[38]设计了一个细粒度注意力网络(FA+FC+Net), 骨干网络ResNet50在ImageNet上预训练后来进行特征提取, 改进的注意力FA模块能够有效区分不同类别之间具有重要意义的细微特征, 并清除冗余信息. KC模块选用YOLO-V5作为分级器, 它能够快速捕获多个细节病变, 同时KC模块结合了专业的医学先验知识, 经过广泛的实验验证, 该模型在多个数据集的上性能表现都十分出色. 综合文献[37,38]来看, ResNet结合注意力机制的模型善于捕捉DR的细节特征, 更容易区分DR各类别间的细微差距, 提高了DR的分级精度, 但是在模型轻量化方面表现出了一定的局限性, 尤其是SEA-Net[37]模型在着重关注提升精度的同时没有兼顾模型的体量.
针对糖尿病视网膜病变的复杂性, 基于多尺度融合的思想, Li等[39]基于ResNet50设计了一个损失注意金字塔网络(LAPN)来整合不同分辨率的眼底图像, LAPN为不同分辨率的图像建立了独立的网络路径, 同时也设计了一种融合图像特征和病变激活图的病变注意力模块(LAM), 在EyePACS[10]和MESSIDOR[12]上实验证明, 该方法在DR分级方面有着出色的性能表现. 其中, LAPN提供的独立网络路径, 在低分辨率网络中, 使用弱监督定位方法获得病变的位置信息, 同时引导高分辨网络集中在病变区域, 并且注意力模块(LAM)构建低分辨率特征和高分辨率特征之间互补关系, 在模型可解释性方面, 该方法可以提供良好的可解释病变区域, 并且这些区域在多级网络中具有病变一致性. 此外, 针对数据集的不均衡问题, 郑雯等[40]基于ResNet50模型设计了一种 Improved-DR-Net, 该模型将普通卷积层替换为空洞卷积层, 同时融入了注意力机制, 在APTOS 2019[8]和EyePACS[10]上平均准确率为98.04%. 综合文献[39,40]来看, 该类方法适用于图像尺寸不统一和类别样本数量不均衡的DR数据集.
为了研究ResNet50的各个关键组件对其性能的影响, Huang等[41]以输入分辨率、目标函数、学习率、数据预处理、先验知识、集成方法作为关键变量, 利用控制变量的方法, 将这些关键变量的不同组合在Eye-PACS[10]上进行了广泛实验, 来评估每个变量对模型性能的影响, 最终选出各个关键组件的最佳组合, 取得较好的性能效果(0.81<kappa=0.8631<1). 该研究的特点是没有从模型的架构改进出发, 作者另辟蹊径, 在模型本身并没有任何令人眼花缭乱的改进, 而是着手于基础组件的优化调整, 但是最终取得了意想不到的性能.
ResNet网络及其衍生模型具有减缓梯度消失和网络退化的特点, 因此ResNet网络更能在较大规模的DR数据集上发挥出自身的优势, 但是该类模型在轻量化方面发展有一定局限性. 此外, 受文献[41]的启发, 对于DR分级的模型改进工作, 回归到框架的基础组件上未免不是一种提升模型性能的新思路.
2.4 基于DenseNet的DR分级模型DenseNet[42]是将ResNet的跨层连接的思路进一步扩展应用, 但相比ResNet, DenseNet提出了一种更激进的密集连接机制, 即互相连接所有的层, 实现了各层特征图的特征复用, 同时加强网络各层之间的特征传递并降低邻层之间的依赖性, 其中网络每层输入的特征图由前续所有层的信息组合而成, 不同长短的跨层连接提供紧凑且有区别的特征, 有效地缓解了深层网络中因梯度消失而难以优化的问题, DenseNet还利用全部特征进行最终预测来提升模型鲁棒性[43]. 这些特点让DenseNet在参数和计算成本更少的情况下实现比ResNet更好的性能, 因此近几年涌现出许多基于DenseNet的DR分级模型.
Rahman等[44]使用DenseNet-169在ImageNet上预训练, 使用预训练的权重初始化模型的权重, 并且引入预训练的DenseNet-121和ResNet50做对比实验, 实现结果表明, DenseNet-169在APTOS 2019[8]上测试的分类准确率为96.54%, 灵敏度和特异性分别为96.23%、99.21%, 优于另外两个网络的性能. AbdelMaksoud等[45]结合迁移学习的方法, 提出了基于EyeNet和DenseNet-101的混合网络(E-DenseNet), 预处理阶段选用APTOS2019[8]、EyePACS[10]、IDRiD[11]、MESSIDOR[12]这4个DR数据集对模型进行训练, 并且4个数据集作为独立验证集对模型的性能进行验证, 平均准确率为91.35%、平均敏感性为96%、特异性为69%. 综合文献[44,45]来看, 文献[44]针对数据集的各类别样本的不均衡问题, 作者用重采样的方法来扩充数据集, 然而并没有引入其他DR分级数据集进行实验, 模型的扩展性和可移植性并没有得到证明, 从而不能真正应用到临床实践中. 对于文献[45], E-DenseNet模型对不同风格的眼底图像都具有不错的分级能力, 且不限制数据集的规模, 具有很强的可移植性, 符合DR临床诊断的实际情况(患者的眼底图像的采集环境存在差异), 但是该模型的平均特异性过低, 也就意味着容易出现假阳性的情况(误诊率偏高).
张彤等[46]利用二阶马尔代夫的思想来简化DenseNet-121, 从而设计出一个2-DenseNet网络, 并且作者借鉴了残差网络中的Shortcut连接思想, 将全局池化层和第1个卷积模块的输出作为第2个卷积模块的输入, 第2个卷积模块的输出用于调整原始网络的输出, 同时嵌入了注意力模块, 在EyePACS[10]上与其他经典网络架构进行对比实验验证, 准确率为97.2%、灵敏度为92.1%、特异性为96.7%. 2-DenseNet在实现了特征复用和缓解梯度退化的同时, 还减少了参数量, 从而极大减少了运算量, 加快了模型的收敛速度, 并且该网络注重细粒特征的提取. 但是, 该网络的参数量减少是相对于DenseNet而言, 对比其他经典轻量化架构, 2-DenseNet参数开销仍然较大.
总体而言, 基于DenseNet的DR分级模型的改进思路大多是在保证DenseNet本身优势的前提下, 去降低网络的参数量, 2-DenseNet的参数量相比DenseNet降低了30%. 但是, 该类模型在模型复现方面仍然存在困难, 轻量化应用是该类模型的发展方向.
2.5 基于CapsNet的DR分级模型针对CNN的缺陷, CapsNet[47]采用动态路由算法, 取代传统卷积神经网络的最大池化法, 避免图像因池化导致关键特征信息的丢失, 并且它使用浅层网络特征, 让Capsule层嵌套在其他层中, 从而解决了只能增加层数来加深网络深度的问题[48]. 相比于CNN, Capsule网络不需要大规模数据集的训练, 能够在多个角度识别物体, 在DR分级中展现了良好的性能.
Kumar等[49]提出了一种改良的胶囊网络, 使用卷积层和主胶囊层从眼底图像中提取特征, 然后用类别囊层和Softmax层估计图像属于特种类别的概率, 选用MESSIDOR[12]的806张眼底图像进行训练, 90张用作验证, 304张用于验证网络的性能, 平均准确率为97.98%, 召回率为96.11%. 可见, Capsule网络可以在小规模数据集展现了其强大的学习能力, 但是动态算法内部的迭代时耗长, 迭代次数多, 降低了识别效率, 尽管准确率优于其他网络, 但识别速度仍有很大的提升空间.
为了克服胶囊网络的局限性, Kalyani等[50]以CapsNet为基础架构, 将最后一层(全连接层)替换成支持向量机(SVM), 选用APTOS 2019[8]中的90%作为训练集, 10%用于测试. 最终取得96%的平均准确率、94%的特异性, 但敏感性仅为79%. 可见, CapsNet与SVM相结合的集成方法拥有在不均衡数据集上进行有效分类的能力, 并且SVM模块通过避免所有层中的权重重新计算而加快了模型的收敛. 但是, 敏感性表现较低, 临床应用中容易出现漏诊的情况.
对比文献[49,50]发现, 基于CapsNet的DR分级模型在小数据集上的性能表现更好, 未来的改进工作应更倾向于提高动态路由算法的效率.
2.6 基于EfficientNet的DR分级模型EfficientNet[51]提供了一种多维缩放方法, 交叉使用3×3 和5×5的卷积核进行特征提取, 提出了组合缩放系数, 可同时对宽度、深度和图片分辨率进行参数调整[52], 同时兼顾了精度和速度. 以EfficientNet为骨干网络的 DR分级模型在分级准确度上取得了优异成果.
Chetoui等[53]提出了一种RA-EfficientNet网络, 在EfficientNet中添加了残差注意力块, 从而提取了更多的特征, 解决了病变之间差异很小的问题. 在APTOS 2019[8]和EyePACS[10]上测试精度分别是: 93.55%、89.29%, 并且参数量方面相比于EfficientNet仅高出5.2%, 综合精度提升来说, 增长5.2%的参数量是可以接受的. Zhao等[54]在EfficientNet中嵌入注意力模块来抑制无关信息, 并且引入生成对抗网络[55]进行数据增强和扩充, 该方法在APTOS 2019[8]和MESSIDOR-2[13]上的平均准确率分别为: 92.25%、87.18%. 综合文献[53,54]来看, 基于EfficientNet的DR分级模型在不同数据集上性能差异较大.
王明智等[56]提出基于EfficientNet-B3的迁移学习模型, 并引入代价敏感正则化, 能够使模型在多分类任务中惩罚不同类型的错误, 从而更容易区别不同类别之间的差异, 在 EyePACS[10] 和 MESSIDOR-2[13]上得到0.86和0.88的二次加权 kappa 分数. Naveenkumar等[57]将EfficientNet-B3和Ben模块相结合, 并与Efficient-Net-B4和EfficientNet-B5做对比实验, EfficientNet-B3结合Ben的性能表现优于另外两种方法, 在汕头国际眼科中心的数据集上得到96.8%的平均准确率. 虽说该方法在精度方面有其独特的优势, 但在模型的可移植性方面具有一定局限性.
总体来看, 基于EfficientNet的DR分级模型缺乏可重复性, 对数据集的质量要求颇高, 因此提高模型的泛化能力应该着手于多样化数据集的开发.
2.7 小结上述6类经典分类网络经过优化改进, 通过融合DR图像中各个层次和各个区域的特征信息, 不断提高DR分级模型的分级精度. 但是深层神经网络的特征提取依赖于大规模的DR数据集, 当前的大多数DR数据集可解释性差, 导致DR分级模型难以广泛地推广到临床应用当中, 因此未来的研究重点应放在提高模型的解释性上. 表3总结归纳了各个DR分级模型的性能及优缺点.
|
|
表 3 经典分类网络用于DR分级的汇总表 |
3 多融合网络在DR分级中的应用
多融合网络[58]是指通过联立两个及以上的网络架构, 实现对DR分级的深度学习方法. 按照联立形式可分为多网络级联和多网络集成. 多网络融合能结合每个网络的优势有针对性地用于DR分级任务.
3.1 多网络级联Khalid等[59]用VGG-16、DenseNet-121和ResNet50分别对眼底图像进行特征提取, 引入最大投票算法来合并各个网络的预测概率, 在DDR[14]上的平均准确率为81.02%、F1得分为79.83%. 该模型的特点是不同模型的优缺点可以互相弥补, 但是模型的过量堆积必将导致参数量的增加, 增加了计算成本和内存开销.
Gour等[60]将CapsNet和Xception串联在一起, 提出了一种名为XCapsNet的模型, 同时结合迁移学习方法和CLAHE预处理技术, 该模型在APTOS 2019[8]和MESSIDOR[12]上对DR图像的二元分类和多元分类分别实现了98.91%和83.06%的准确率. 该模型仅在DR病变的检测方面有着很好的性能表现, 对于DR严重程度的分级仍有很大的提升空间.
Jian等[61]提出了一种三级联网络(Triple-DRNet), 其中DR-NET主要负责有无DR的二元检测, PDR-Net负责将视网膜血管分割图作为医学先验知识关联到模型中, NPDR-Net执行多元分级, 并引入了两个注意力模块, 在APTOS 2019[8]上的平均准确率为92.08%, AUC曲线面积为0.990 1. 该模型将分级任务划为3个阶段, 从而提高了对细粒病变特征的捕捉能力, 但NPDR-Net的分级性能仍有提升空间, 并且网络的参数量仍然可以进一步压缩.
3.2 多网络集成为了提高诊断效率, Qian等[62]采用ResNet和DenseNet设计出AD2Net, 同时引入注意力机制, 在EyePACS[10]上取得83.2%的平均准确率, kappa系数为0.8. 虽然作者进行了数据集的扩充, 扩充方式较为单一, 该模型仍然表现出了倾向性, 导致只有正常类的准确率超过90%, 其他4类的准确率均低于80%.
Bhardwaj[63]等基于Inception和ResNet设计一种集成网络QEIRV-2, 继承并扩展了文献[32]的思路, 采用4个QEIRV-2并行的方式, 且结合迁移学习、象限裁剪、直方图均衡、光盘定位等方法, 在MESSIDOR[12]上进行训练, 并选用IDRiD[11]来做性能验证, 平均准确率为93.33%. 该模型相比QIV-3[32], 准确率并没有明显提升, 但QEIRV-2的泛化能力得到了提高.
Yasin等[64]提出一个基于Inception和ResNet的混合模型, 且该模型采用了多网络级联和多网络集成两种融合方式, 并结合迁移学习的方法, 在IDRiD[11]上的准确率为96.73%, 且模型的计算量小, 但并没有提及其他性能指标, 模型的泛化能力也没有引入对照实验进行验证.
多网络融合DR分级模型的性能对比见表4.
|
|
表 4 基于多网络融合的DR分级方法对比表 |
4 总结与展望
综上所述, 基于深度学习的糖尿病视网膜病变严重程度分级研究已经取得了不错效果. 本节首先对DR分级的研究现状进行总结, 然后结合研究现状对当前面临的挑战和展望进行阐述.
4.1 总结分类模型的改进思路主要有两个方向, 一是高精度方向; 二是模型轻量化方向. 然而近年来的DR分级模型大部分集中在高精度方向, 不管是全监督学习方法中的增加感受野、多特征融合、多模型融合, 还是半监督学习方法中的迁移学习、生成对抗网络, 其主要目的都在追求高精度指标, 虽然当前的DR分级研究在高精度已经取得了不错的成果, 但对模型轻量化的研究相对欠缺.
模型性能很大程度上受制于数据集, 当前的DR数据集由于来源不同、采集环境和采集设备不同、标记医生的专业能力不同, DR数据集大多存在图像标签模糊、图像尺寸多规格、各类别间的不平衡等问题, 针对这些问题, 如果没有妥善的数据预处理方案, 模型的性能将受到限制.
4.2 挑战与展望DR分级面临的挑战如下.
(1)目前的DR分级模型普遍存在模型泛化能力差和模型体量大等问题, 然而实际临床应用中不仅要求DR分级模型具有高精度, 还要兼顾其泛化能力和轻量化.
(2) DR数据集多为小样本, 且当前高质量DR数据集极为稀缺, 限制了DR分级模型的发展.
(3)深度学习的“黑箱”性质, 导致DR分级模型的模型可解释性差, 进一步导致DR分级模型很难在临床应用中得到广泛推广.
为应对上述挑战, 未来的DR分级研究应侧重于:
(1)研究者应在保证高精度的同时, 应把降低模型参数量和计算复杂度作为研究重点, 并着重提高模型的泛化能力.
(2)针对小样本问题, 迁移学习和对抗生成网络是最好的应对方案. 开发高质量的DR数据集是推动DR分级模型发展的最强动力.
(3)结合可视化技术, 模拟医生的临床诊断, 分析每个特征对模型决策的贡献, 在保证诊断准确率的同时兼顾模型的可解释性.
