图像语义分割作为计算机视觉领域的基础性课题, 其目的是给图像中的每一个像素分配其所属的类别, 在图像理解和场景感知方面有着非常重要的意义[1]. 在医学图像处理[2]、遥感图像分割[3]以及无人驾驶[4]等方面的具体应用都展现了语义分割的强大能力.
相较于传统的基于边缘[5]、区域[6]、阈值[7]的图像分割算法, 基于深度学习的语义分割方法利用深度神经网络强大的特征表示能力, 通过对图像不同层次特征的学习, 提高了分割的精度, 同时减少了人工提取特征的工作量, 更符合当今的场景分割任务需要. 但当前主流方法往往存在着目标之间语义特征不连续, 边界分割错误等问题. 为此, 本文提出一种交叉特征融合和结合残差的金字塔池化 (atrous spatial pyramid pooling with residual, RASPP)驱动的场景分割方法, 以优化目标边缘分割效果, 提高分割精度为导向, 从改变对编码器输出的多阶段特征图的融合方式出发, 引入复合卷积注意力模块(composite convolutional attention module, CCAM)自适应调整高层特征信息权重, 捕获通道和空间维度特征交互关系, 并通过提出的RASPP模块对融合后的特征进行处理, 获取不同大小的感受野, 改善对不同尺度目标的分割效果, 从而解决目标间边缘分割错误、分割精度较低等问题.
1 相关工作 1.1 基于深度学习的场景分割基于深度学习的场景分割方法往往采用编码器-解码器结构, 首先将图像输入到特征提取网络, 然后将提取到的语义特征送入解码器, 解析语义特征并得到分割图. 文献[8]提出了一种全卷积网络(fully convolutional networks, FCN), 实现了端到端的图像分割网络, 奠定了主流的卷积神经网络分割架构. 文献[9]使用带有池化索引的上采样操作来降低池化层造成的信息丢失, 提升了分割效果. 文献[10]提出一种使用跳跃连接(skip-connection)结构融合不同层次特征的方法, 用于医学图像分割并提高了分割精度. 文献[11]使用金字塔池化模块(pyramid pooling module, PPM)提取不同尺度的上下文信息, 缓解了由于场景中存在不同大小的目标导致的分割精度降低问题. 文献[12]使用空洞卷积(atrous convolution)解决编码过程中由于多次下采样导致细节特征丢失的问题; 并使用全连接条件随机场(fully-connected conditional random field)提高模型捕获结构信息的能力. 文献[13]提出了空洞空间金字塔池化模块(atrous spatial pyramid pooling, ASPP), 在金字塔池化模块的基础上结合空洞卷积, 在不降低特征图分辨率的同时增大网络的感受野, 有效缓解了分割不连续和边界粗糙等问题. DeepLabV3[14]将ASPP中的大小为3×3, dilation=24的空洞卷积替换为1×1的普通卷积, 保留了卷积块的有效权重. 文献[15]在DeepLabV3的基础上, 引入解码结构, 融合低层特征以恢复丢失的细节信息. 文献[16]提出一种新型上采样方法, 针对物体边缘分割进行优化, 在物体密集场景中有更好的分割效果. 文献[17]提出的ViT模型在分类任务中的优异表现证明了Transformer[18]结构在CV领域的巨大潜力. 文献[19]在ViT的基础上提出了SETR, 将Transformer结构应用于图像分割任务. Xie等人针对ViT计算过程中特征图尺度单一问题, 提出了SegFormer模型[20], 舍弃了ViT中的位置编码, 避免了因为测试图像分辨率与训练图像不一致, 对位置编码进行上采样而导致的模型精度下降问题.
虽然, 主流的基于深度学习的场景分割方法在场景语义分割与解析方面取得了较好结果, 并有效提升了分割精度. 但是针对复杂场景中目标尺度差异较大、环境复杂多变等现象, 上述方法仍存在着目标边界分割效果较差, 分割精度不高等问题.
1.2 注意力机制受人类视觉系统注意力机制启发, 注意力机制的基本思想就是让网络能够聚焦于重要信息, 抑制或忽略冗余信息. 注意力机制通常分为空间注意力机制、通道注意力机制以及空间-通道混合注意力机制, 能够有效地捕获不同位置或不同通道间的相关性. SENet[21]关注不同通道之间的重要程度, 将输入特征图通过全局平均池化压缩空间信息, 然后使用全连接层和激活函数, 获取每个通道的权重信息. CBAM[22]包含两个子注意力机制, 分别在通道维度和空间维度上计算权重, 更好地突出部分通道和空间的影响. DANet[23]提出一种双重注意力网络, 自适应地集成局部特征和全局依赖, 显著提升了分割效果. Non-Local[24]使用非局部信息注意力机制, 计算特征自相关性, 有效地融合了全局信息, 但是计算量较大. TAM[25]使用三重注意力机制来捕获通道维度和空间维度之间的相互作用, 获取全局感受野. DNLNet[26]在Non-Local的基础上, 将基于点乘的注意力分离为两个模块, 用于解决在Non-Local中的性能问题.
2 交叉特征融合和RASPP驱动的场景分割方法本文方法采用SegFormer网络编码器结构, 主要针对多阶段特征融合方式进行优化, 结合复合卷积注意力机制突出重要特征信息, 设计并实现了RASPP模块用于改善特征不连续问题, 提升网络的分割精度.
SegFormer网络采用编码器-解码器结构, 编码器结构由4个阶段组成, 每个阶段由多个Transformer block堆叠而成. 在每个Transformer block中采用重叠切片嵌入(overlap patch embeddings)模块对输入图片进行特征提取, 然后将提取到的特征通过高效多头自注意力(efficient multi-head self-attention)模块计算特征相关性, 最后将计算后的特征通过混合前馈网络(mix feed forward network, MixFFN)模块. SegFormer在MixFFN中取代了位置编码, 而改用卷积核大小为3×3的深度可分离卷积来提供位置信息. 在网络解码器部分, 将编码器的4个阶段输出的分辨率分别为原图像1/4、1/8、1/16、1/32大小的特征图, 通过卷积核大小为1×1的卷积层将特征图的通道数统一调整为256, 然后通过双线性插值将特征图上采样到原图像的1/4大小, 将多个同样大小的特征图进行拼接, 通过两个卷积核大小为1×1的卷积层完成像素级预测, 最后通过双线性插值将图片还原为原图像大小, 输出最终的分割结果, 分割流程如图1所示.
|

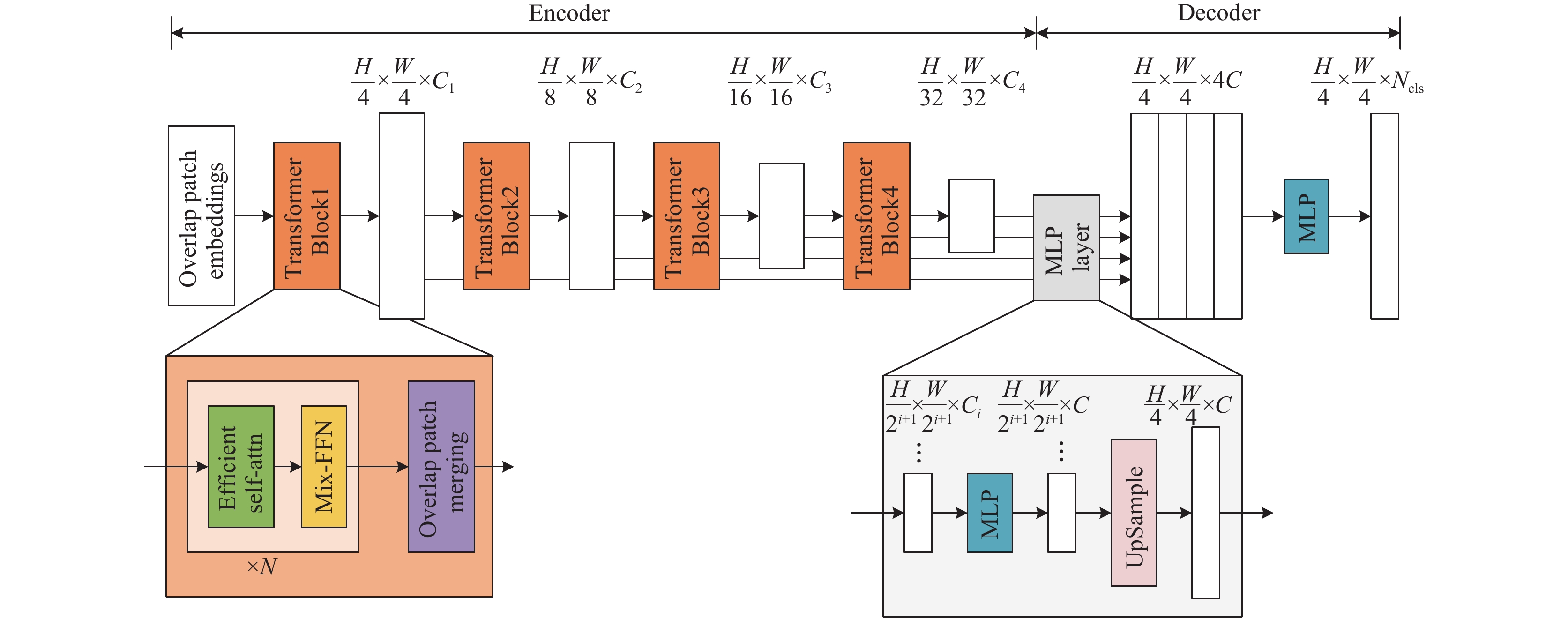

图 1 SegFormer网络结构图 |
SegFormer网络虽然在场景分割方面表现良好, 但在其解码器部分将多个阶段特征图一次性上采样到同样大小, 容易造成低层细节信息与高层语义信息融合不足, 同时直接将高层特征与低层特征进行拼接, 难免引入噪声, 导致分割精度下降. 除此之外, SegFormer网络未引入多尺度上下文处理结构, 易导致不同尺度目标之间特征不连续、边缘分割错误等情况, 造成分割精度问题.
基于此, 本文在两方面提出创新性改进: 一是使用交叉特征融合方式替换原结构中直接上采样然后合并的方式, 将低层特征分阶段与高层特征进行融合, 并且在高低层特征融合之前使用复合卷积注意力模块对高层语义信息进行特征校准, 抑制低层冗余信息以及上采样过程引入的噪声的干扰; 二是提出深度可分离残差卷积模块(depthwise separable convolution with residual, RDSConv), 在此基础上设计并实现了结合残差的金字塔池化模块RASPP, 将交叉特征融合后的语义信息通过不同尺度的RASPP模块获取不同阶段的上下文信息, 加强特征之间的语义关联, 改善特征不连续问题, 提升图像分割精度.
2.1 交叉特征融合本文遵循编码器-解码器结构搭建网络模型, 编码器部分采用SegFormer模型的MiT-B2[20]作为主干网络. 模型整体架构如图2所示. 首先将各个阶段特征图进行交叉特征融合, 在保留低层特征丰富细节信息的同时减少噪声对高层语义的干扰, 同时使用复合卷积注意力模块校准高层特征权重, 然后将融合后的两部分结果送入不同大小的RASPP多尺度特征提取模块, 提取不同粒度的多尺度信息, 然后将多尺度信息进行合并, 提升对不同尺度的目标分割效果, 将合并后的多尺度信息进行双线性插值上采样, 还原为输入图像大小, 最后通过1×1的卷积层调整通道数为类别数, 得到网络的输出结果.
|

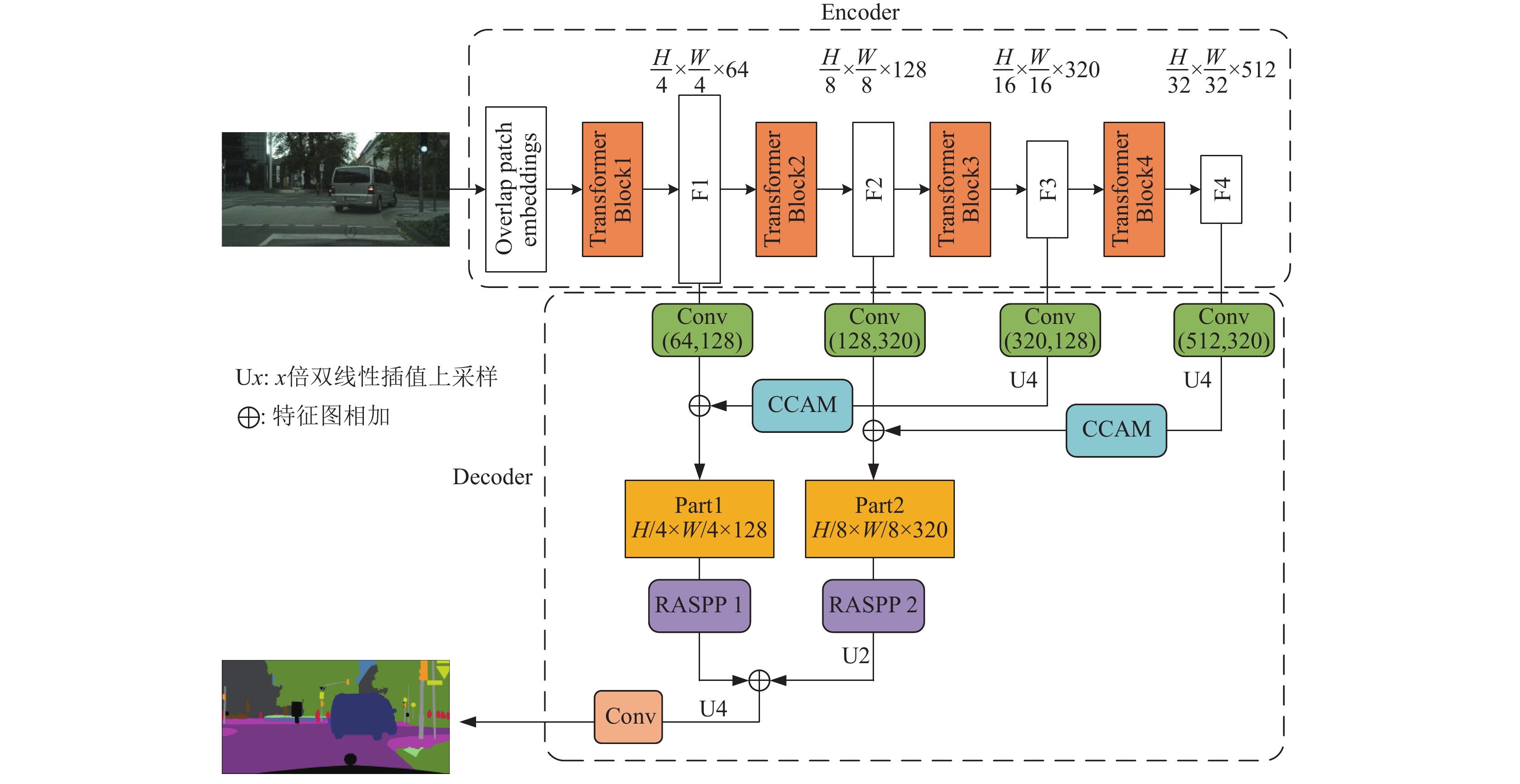

图 2 本文模型整体结构图 |
如图1所示, 在SegFormer原始网络结构的解码器部分, 将编码器各个阶段输出的不同大小的特征图上采样到统一尺寸, 然后直接拼接起来, 并通过1×1卷积调整通道数得到最后的分割图. 这种做法虽然具有较少的参数量和较低的运算成本, 但是将低层细节特征和高层语义特征直接融合, 在丰富了细节信息的同时不可避免地引入了大量噪声, 影响分割精度. 为此, 本文在MiT-B2主干网络的基础上, 对提取到的各个阶段特征图进行交叉融合. 如图2所示, 将主干网络得到的不同阶段的特征图命名为F1、F2、F3和F4. 交叉特征融合分为两部分, 第1部分将特征图F3先通过1×1卷积调整通道数, 得到特征图大小为[H/16, W/16, 128], 然后进行4倍双线性插值上采样, 特征图分辨率由原图像的1/16上采样到原图像的1/4, 再通过注意力模块CCAM调整特征间关系, 增强高层特征通道和空间信息; 同时将特征图F1通过1×1卷积调整通道数, 得到特征图大小为[H/4, W/4, 128], 将这两部分特征图相加, 得到第1部分的输出. 同理, 交叉融合的第2部分将特征图F4先使用1×1卷积调整通道数为320, 然后进行4倍双线性插值上采样, 通过注意力模块CCAM后与调整通道数为320之后的特征图F2相加, 得到第2部分的输出. 由于编码器不同阶段输出的特征图包含的特征信息不同, 相比较而言, 特征图F1和F2的空间位置细节信息丰富, 有助于提升目标边缘等细节的分割效果, 但是语义信息相对不足, 而特征图F3和F4所含的抽象语义信息丰富, 但缺少空间细节. 如果将多个特征图直接进行融合, 虽然丰富了高层特征的细节信息, 但是低层特征图除细节信息外同样存在大量噪声, 直接进行融合反而不利于提高精度. 本文提出的交叉特征融合方式, 将特征图F1和F4与F3和F2这两个过渡阶段的特征图进行融合, 并使用注意力模块CCAM自适应调整高层特征权重, 既实现了高低层特征的融合, 又避免了低层噪声对分割结果的干扰.
2.2 复合卷积注意力模块在将编码器输出的多阶段特征进行融合时, 往往会出现高低层特征图大小不匹配的问题, 因此引入特征图上采样操作, 将高层特征图上采样到与低层特征图同一尺寸, 方便特征间的融合. 但是上采样操作不可避免会引入噪声信息, 对高层特征图富含的语义信息造成干扰. 因此, 本文提出在对高层特征图上采样操作之后, 通过复合卷积注意力模块CCAM调整特征空间关系, 增强上下文依赖, 减少噪声信息的干扰.
如图3所示, CCAM模块首先将输入特征图Fin通过1×1的卷积模块以及GELU激活函数, 然后通过核心的CCA Block, 再通过一个1×1的卷积块, 然后将得到的结果与输入特征图相加, 得到输出结果Fout, 计算过程如式(1)所示:
| $ {F_{{\rm{out}}}} = {F_{{\rm{in}}}} + Conv(CCA(GELU(Conv({F_{{\rm{in}}}})))) $ | (1) |
其中, CCA block的结构如图4所示. 其主要由3部分组成, 深度可分离卷积模块DSConv、深度可分离膨胀卷积DSDConv以及点卷积PWConv. 其中, DSConv卷积核大小设置为5×5, padding设置为2; DSDConv卷积核大小设置为7×7, padding设置为9, 膨胀率设置为3; 点卷积则使用卷积核大小为1×1的普通卷积实现. 在该模块中, 输入特征图Xin依次通过DSConv、DSDConv、PWConv计算得到注意力权重, 然后将输入特征图与注意力权重相乘, 对输入特征图Xin重新进行加权, 得到输出特征Xout, 计算过程如式(2)所示, 其中, *操作表示特征图间逐元素相乘.
| $ {X_{{\rm{out}}}} = {X_{{\rm{in}}}} * {\textit{PWConv}}({\textit{DSDConv}}({\textit{DSConv}}({X_{{\rm{in}}}})))\;\;\; $ | (2) |
|

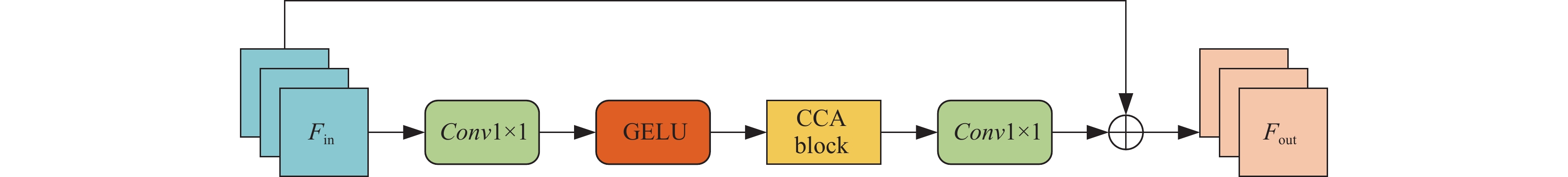

图 3 CCAM模块结构图 |
|

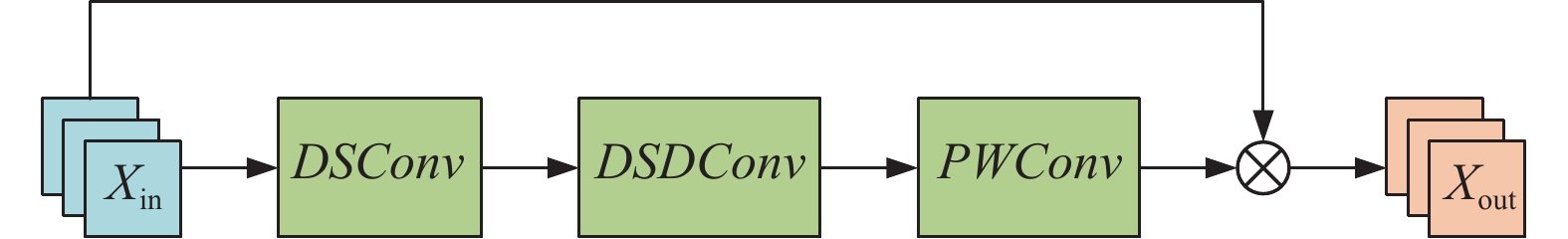

图 4 CCA block结构图 |
本文提出的CCA Block并没有使用普通通道注意力机制使用的自适应平均池化或自适应最大池化来获取通道间特征关系, 而是通过使用3种卷积模块复合使用的方法增强特征信息. 首先使用深度可分离卷积将空间和通道两个维度的操作分离开, 然后使用深度可分离膨胀卷积获取输入特征图较大的感受野内容, 突出特征空间位置关系, 最后使用点卷积校准不同通道间的权重关系. 整体来说, CCA block兼顾了通道维度和空间维度, 并且不需要使用激活函数, 简化了注意力图的计算, 能够做到即插即用.
2.3 RASPP模块由于场景中存在目标尺度不统一现象, 容易造成分割精度不高、边缘分割错误等问题. 因此, 获取特征图多尺度上下文信息, 从而提取不同尺度特征, 对于提高分割精度, 缓解不同尺度目标之间的差异造成的特征不连续问题非常重要. 为此, 本文设计并实现了RASPP模块, 如图5所示. RASPP模块主要使用本文提出的深度可分离残差卷积模块进行搭建. 首先, 使用深度可分离卷积可以减少模型的参数量, 有利于模型的轻量化, 但同时深度可分离卷积将空间维度操作和通道维度操作分离开来, 易导致特征之间不连续问题. 因此本文提出深度可分离残差卷积, 将空间与通道维度特征统一起来, 在不引入额外参数的前提下增强特征间的语义表达, 同时避免出现由网络层次加深导致的梯度消失或梯度爆炸现象.
|

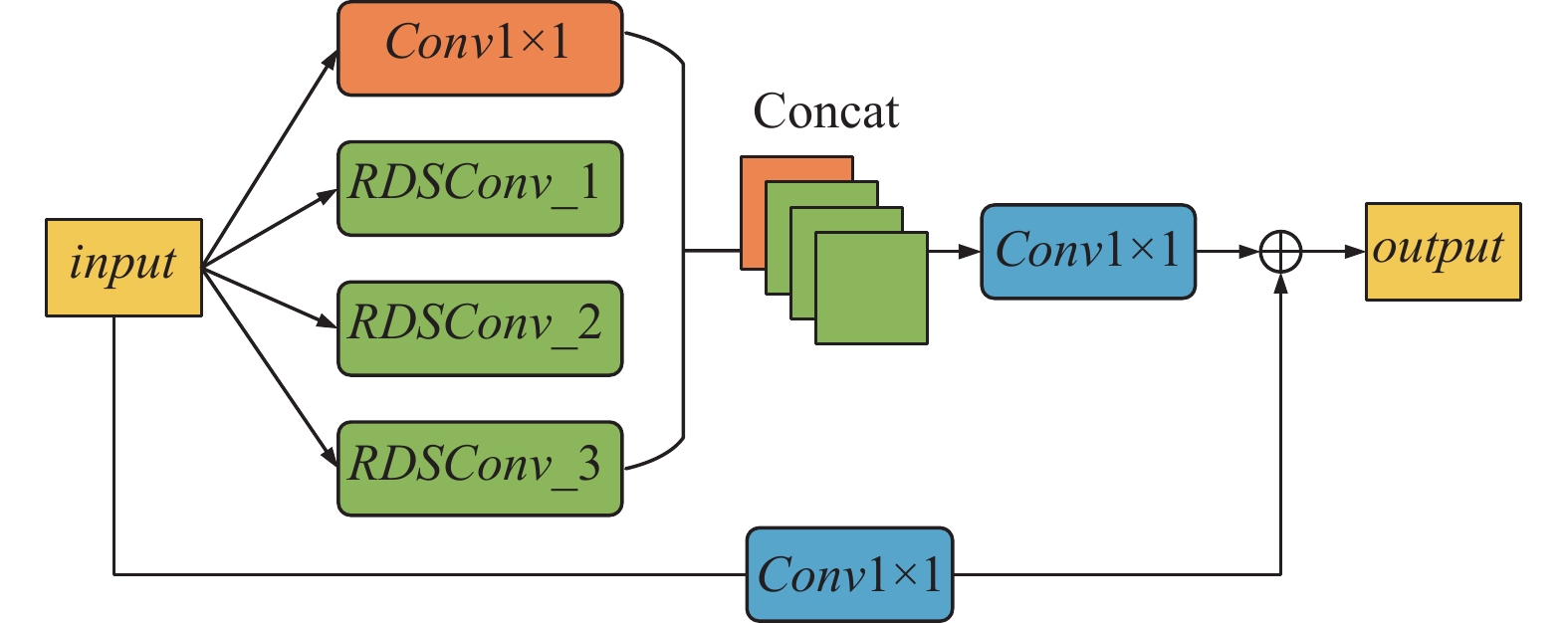

图 5 RASPP模块示意图 |
RASPP模块主要由1×1卷积和3个不同膨胀率的RDSConv模块组成. 普通深度可分离卷积(depthwise separable convolution, DSConv)[27]操作由两部分组成, 首先对输入特征图逐通道进行卷积核大小为3×3的膨胀卷积, 使其通道分离, 然后再通过1×1卷积进行通道维度的合并. DSConv具体计算公式如式(3)所示:
| $ {{\textit{output}}} = Con{v_{1 \times 1}}(DCon{v_{3 \times 3}}(input))\;\;\; $ | (3) |
其中, input表示模块的输入特征图, output表示其输出特征图, Conv1×1表示卷积核大小为1×1的普通卷积, DConv3×3表示卷积核大小为3×3的膨胀卷积.
本文提出在普通深度可分离卷积中引入残差操作, 即对特征图进行3×3的膨胀卷积操作之后, 将卷积后的结果与输入相加, 然后再通过1×1的卷积得到输出. 不同于DSConv中将空间和通道两个维度分开来进行操作, RDSConv将空间维度操作与通道维度操作结合起来, 增强语义特征关联, 缓解目标分割不连续、边缘分割不清晰问题. RDSConv具体计算过程如式(4)所示:
| $ {\textit{output}} = Con{v_{1 \times 1}}(input + DCon{v_{3 \times 3}}(input))\;\;\; $ | (4) |
在RASPP模块中, 将输入特征图通过1×1卷积和3个不同膨胀率的RDSConv, 将得到的结果进行通道维度的拼接, 然后使用1×1卷积调整至指定通道数. 同时使用1×1卷积调整输入特征图至指定通道数, 将两者相加得到RASPP模块的输出, 具体操作过程如图5所示.
如图2所示, 对编码器多个阶段特征图进行交叉特征融合后得到两部分输出, 第1部分由特征图F1和特征图F3进行融合得到, 第2部分由特征图F2和特征图F4进行融合得到. 针对这两部分特征所含信息的不同, 使用不同膨胀率的RASPP模块进行多尺度特征的提取. 对于第1部分, 采用的RASPP模块中膨胀率为(1, 3, 6, 9); 对于第2部分, 采用的膨胀率为(1, 6, 12, 24), 膨胀率为1代表使用的是1×1的普通卷积. 其中每个卷积模块的输出通道均设置为256. 如表1所示.
|
表 1 RASPP模块参数设置 |
对于第1部分, 使用较小的膨胀率来构建RASPP模块, 主要是针对其特征中细节信息较为丰富的特点, 尽量避免冗余信息的干扰; 而对于语义信息丰富的第2部分, 则使用较大的膨胀率, 增大网络的感受野, 获取不同尺度下的语义信息, 提高网络的分割精度.
对于交叉特征融合得到的两部分特征图, 经过各自的RASPP模块之后, 得到大小为[H/4, W/4, 256]和[H/8, W/8, 256]的两部分特征图. 然后将第2部分特征图进行2倍双线性插值上采样, 得到的特征图大小为[H/4, W/4, 256], 与第1部分特征图维度相同, 最后将两部分融合之后的特征图进行相加, 通过双线性插值上采样, 再通过1×1的卷积调整特征图通道数, 得到网络的输出结果.
3 实验结果及分析 3.1 实验数据集为验证本文方法的有效性, 本文使用Cityscapes和CamVid公开数据集进行实验. 数据集具体信息如下.
(1) Cityscapes数据集提供了包括50多个城市在内的不同季节、不同天气情况下的街道场景共5000张精细标注的图片, 数据集分为训练集、验证集和测试集, 包含图片数量分别为2975、1525和500张, 每张图片及其标注图像分辨率均为1024×2048. 该数据集共分为天空、行人、汽车、道路和建筑物等19个语义类别.
(2) CamVid数据集是经典城市场景分割数据集之一, 该数据集由车载摄像头拍摄获得, 提供了不同时段的街景图像共701张, 分为训练集367张, 验证集101张, 测试集233张, 每张图片及其标注图像分辨率均为720×960. 该数据集共分为32个语义类别, 但由于该数据集类别较多且部分类别与其他类别的界限相对模糊, 因此本文从中选择包含背景在内的共12个类别进行训练与验证.
3.2 实验环境及训练配置本文实验环境配置如下: GPU显卡型号为NVIDIA GeForce RTX 3090, 显存大小为24 GB, 网络模型使用PyTorch 1.10版本开源框架进行搭建, Python环境版本为3.8.15. 各数据集训练配置如表2所示.
|
|
表 2 数据集训练配置 |
为了保证模型在训练时的稳定性, 实验采用AdamW优化器[28], 使用poly学习策略, 初始学习率lrbase为0.00006, 动量power为1.0, 权重衰减weight_decay为0.01. poly学习策略计算公式如式(5)所示. 其中, iter为当前迭代次数, totaliter为最大迭代次数.
| $ lr = l{r_{{\rm{base}}}} \times {\left( {1 - \frac{{iter}}{{totaliter}}} \right)^{power}}\;\;\; $ | (5) |
为了便于查看模型训练时的状态, 以及统计模型训练信息, 采用iteration而不是epoch作为参数训练迭代单位.
3.3 评价指标为了更好地评估本文提出方法的有效性, 采用平均交并比(mean intersection over union, mIoU)、平均像素准确率(mean pixel accuracy, mPA)以及平均F1-score (mean F1-score, mFScore)作为模型的评价指标. mIoU通过计算图像标签集合与网络预测结果集合的交集与并集之比, 并计算不同类别的平均值, 计算方式如式(6)和式(7)所示. mPA通过计算网络预测正确像素点数与总预测像素个数之比, 并计算不同类别的平均值, 计算方式如式(8)所示.
| $ Io{U_i} = \frac{{{p_{ii}}}}{{\displaystyle\sum\limits_{j = 0}^k {{p_{ij}} + \displaystyle\sum\limits_{j = 0}^k {{p_{ji}} - {p_{ii}}} } }}\; $ | (6) |
| $ mIoU = \frac{1}{{k + 1}}\sum\limits_{i = 0}^k {Io{U_i}} $ | (7) |
| $ {{{\textit{mPA}}}} = \frac{1}{{k + 1}}\sum\limits_{i = 0}^k {\frac{{{p_{ii}}}}{{\displaystyle\sum\nolimits_{j = 0}^k {{p_{ij}}} }}} $ | (8) |
mFScore则是通过计算每个类别的F1-score, 并计算不同类别的平均值. F1-score的计算方式如式(9)所示:
| $ F{1_i} = \frac{{2 \times {\textit{Recall}}{{{}}_i} \times {\textit{Precision}}{{{}}_i}}}{{{\textit{Recall}}{{{}}_i}{\textit{ + Precision}}{{{}}_i}}} $ | (9) |
其中, Recall为召回率, Precision为精确率, 计算方式分别为式(10)和式(11)所示:
| $ {\textit{Recall}}{{{}}_i} = \frac{{{p_{ii}}}}{{\displaystyle\sum\limits_{j = 0}^k {{p_{ji}} + {p_{ii}}} }} $ | (10) |
| $ {\textit{Precision}}{{{}}_{{i}}}{\text{ = }}\frac{{{{{p}}_{{{ii}}}}}}{{\displaystyle\sum\limits_{{{j = 0}}}^{{k}} {{{{p}}_{{{ij}}}}{{ + }}{{{p}}_{{{ii}}}}} }} $ | (11) |
mFScore的计算方式如式(12)所示:
| $ {\textit{mFScore = }}\frac{1}{{k + 1}}\sum\limits_{i = 0}^k {F{1_i}} $ | (12) |
式(6)–式(12)中, k为图像中有效标签类别数(不包含背景类别), k+1表示图像中的类别总数. pii表示真实像素类别为i, 并且被预测为类别i的像素数量, 即预测正确的像素个数; pij和pji分别表示真实像素类别为i, 被预测为类别j的像素数量和真实像素类别为j, 被预测为类别i的像素数量.
3.4 实验结果分析为测试本文提出的方法的有效性, 分别在CamVid和Cityscapes数据集上进行相关模块的消融实验, 并结合表2中的训练配置信息, 将本文方法与场景分割领域常用基准方法进行对比实验.
3.4.1 RASPP模块消融实验为验证本文提出的RASPP模块的有效性, 针对RASPP模块进行了消融实验. 首先定义Baseline, 其计算流程为: 将交叉特征融合第2阶段得到的特征图进行上采样后, 将其与第1阶段得到的特征图通过1×1卷积调整通道数为256, 然后直接进行相加, 并通过双线性插值上采样还原为输入图像大小, 得到分割结果. 在其基础上, 结合使用深度可分离残差卷积搭建的RASPP模块, 模型记为Baseline+RASPP. 结合使用深度可分离卷积搭建的ASPP模块, 模型记为Baseline+ASPP. 在Cityscapes和CamVid数据集上进行的消融实验结果如表3所示.
|
|
表 3 RASPP模块消融实验结果 (%) |
由表3可以看出, Baseline将交叉特征融合后的两部分特征直接进行相加, 并进行上采样得到分割图, 没有考虑到不同尺度的上下文信息对分割精度的影响, mIoU较低; 而使用Baseline+RASPP, 针对不同阶段的特征图所含语义信息的不同, 采用不同膨胀率的RDSConv模块获取不同尺度信息, 有效提高了分割精度, 在Cityscapes和CamVid数据集上mIoU较Baseline分别提高了2.14%和1.67%, 并且mPA较Baseline分别提高了1.45%和1.67%. 此外, 还将RASPP与ASPP模块进行了性能比较. 可以看到, Baseline+RASPP的mIoU较Baseline+ASPP在Cityscapes和CamVid数据集上分别提高了0.74%和0.75%, mPA则分别提高了0.48%和0.56%. 这是因为RASPP模块中采用的RDSConv模块将空间和通道两个维度上的特征结合起来, 增强了空间和通道特征间的语义表达, 缓解了特征不连续问题, 从而提高了分割精度.
3.4.2 CCAM模块消融实验为验证本文提出的复合卷积注意力模块(CCAM)的有效性, 针对该模块进行了消融实验. 由于CCAM是即插即用的, 直接在网络模型中去掉该模块不会影响计算过程. 因此在本文网络模型中去掉该模块, 其余部分保持不变记为Baseline, 在其基础上添加该模块记为Baseline+CCAM. 在Cityscapes和CamVid数据集上进行的消融实验结果如表4所示.
|
|
表 4 CCAM模块消融实验 (%) |
由表4可以看出, Baseline没有使用CCAM模块, 即将高层语义特征上采样后直接与低层细节特征进行融合, 没有考虑到由于两方面特征图所含信息的不同导致的信息干扰, 同时由于上采样操作, 引入了部分噪声, 容易影响特征图内部维度相关性, mIoU较低; 而通过使用CCAM, 重新校准高层特征的通道和空间维度权重, 减少对低层细节信息的干扰, 同时减少了噪声的影响, 在Cityscapes和CamVid数据集上mIoU较Baseline分别提高了0.38%和0.30%, mPA较Baseline分别提高了0.34%和0.45%, 证明了该模块的有效性.
3.4.3 不同特征融合方式对比实验为验证本文使用的交叉特征融合方式的有效性, 针对不同的特征融合方式设计了对比实验. 以本文使用的交叉特征融合方式为基准, 如图6(a)所示, 即将特征图F1和特征图F3、特征图F2和特征图F4分阶段进行融合. 此外还设计了两组不同的特征融合方式, 如图6(b)和图6(c)所示, 将特征图F1和特征图F2、特征图F3和特征图F4分阶段进行融合, 以及将特征图F1和特征图F4、特征图F2和特征图F3分阶段进行融合. 针对语义分割中常见的逐级特征融合方式, 本文也进行了对比实验, 如图6(d)所示. 图6中U代表上采样操作, 后面的数字代表上采样的倍数. 在Cityscapes和CamVid数据集上的实验结果如表5所示.
由表5的实验结果可以看出, 采用将特征图F1和特征图F4、特征图F2和特征图F3分阶段进行融合的融合方式②, 相比其他融合方式的效果最差, 这是因为将低层细节信息与高层语义信息直接融合, 引入了大量噪声, 对语义特征产生了干扰; 而将特征图F1和特征图F2、特征图F3和特征图F4分阶段进行融合的融合方式①, 虽然效果相比融合方式②有略微提升, 但由于没有与低层细节信息充分融合, 分割效果仍然不尽人意; 在语义分割中常用的逐级特征融合方式较二者效果均有所提高, 但不及本文使用的交叉特征融合方式. 相比以上3种融合方式来说, 本文使用的交叉特征融合对高低层特征信息进行权重校准, 调整不同层次特征关联, 取得了最好的效果.
|

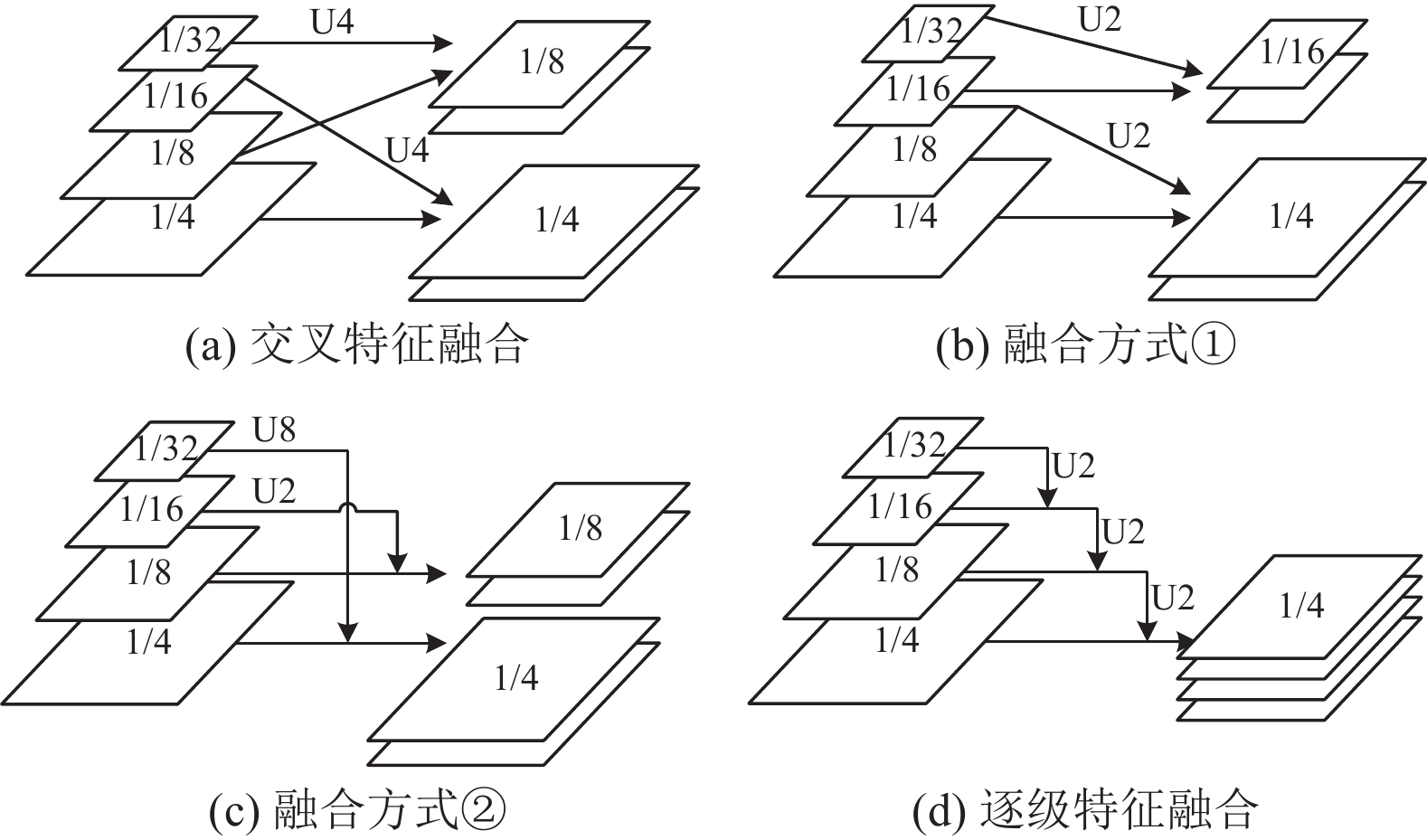

图 6 不同特征融合方式 |
|
|
表 5 特征融合方式对比实验 (%) |
3.4.4 与当前流行方法的对比实验
为验证本文方法的有效性, 将本文方法与场景分割领域常用基准方法进行对比实验, 实验结果如表6所示.
由表6可以看出, 本文提出的方法在CamVid数据集上优于主流场景分割方法, 并且较FCN、PSANet、DeepLabV3+、DANet、DNLNet、PointRend、STDC以及SegFormer方法在mIoU上分别提高了1.96%, 0.96%, 0.56%, 0.88%, 1.70%, 1.64%, 1.43%, 0.48%, 在mPA上分别提高了1.06%, 0.50%, 0.43%, 0.93%, 1.91%, 1.58%, 1.75%, 0.22%, 在mFScore上分别提高了1.83%, 1.44%, 0.76%, 0.74%, 1.72%, 1.84%, 1.57%, 0.48%, 表明了本文方法的有效性. 同时还可以看出, 本文提出方法不仅在CamVid数据集上优于主流分割方法, 而且在Cityscapes数据集上mIoU分别超过了FCN、PSANet、DeepLabV3+、DANet、DNLNet、PointRend、STDC等方法7.62%, 3.92%, 1.15%, 1.89%, 1.83%, 4.69%, 4.49%, 与原SegFormer网络相比, mIoU提高了1.20%, 并且在mPA和mFScore上均有所提高, 表明本文方法具有较好的泛化性.
为更好地展示网络模型分割效果, 本文选择了在实验中效果比较好的DeepLabV3+、DANet和SegFormer模型以及本文提出的方法在Cityscapes数据集和CamVid数据集上的分割结果进行可视化展示. 分割结果对比如图7和图8所示.
|
|
表 6 不同方法性能对比实验 |
|

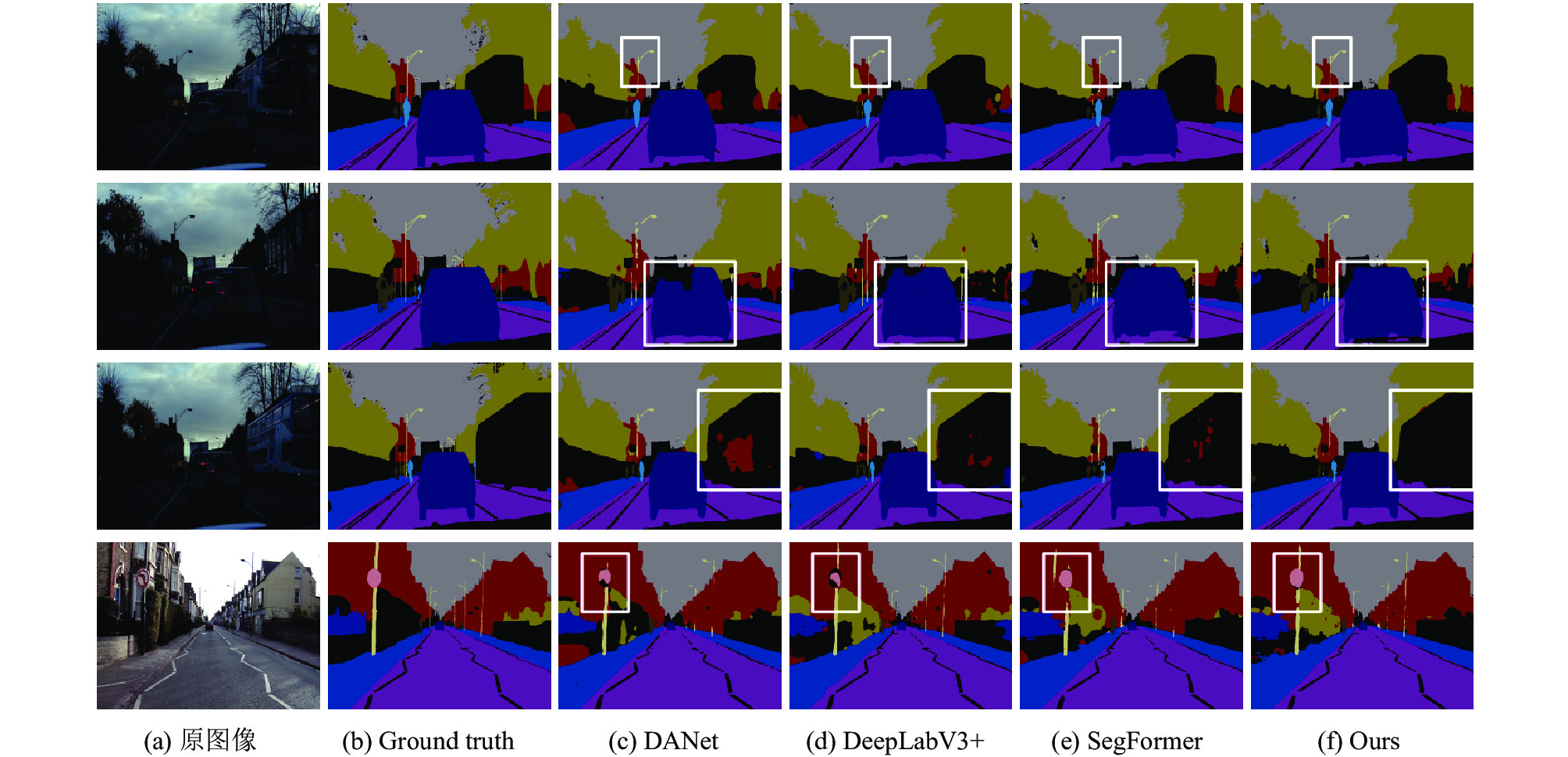

图 7 Cityscapes上分割结果对比图 |
如图7所示, 在场景1 (第1行)中的左侧卡车部分, 原始图像中卡车属于尺度较大的目标, 特征之间连续性强, 容易导致误分割现象. DANet和DeepLabV3+在卡车分割时均出现了特征不连续导致的空洞问题, 而本文方法分割效果较好. 在场景2 (第2行)中左侧道路部分, 原始图像道路较长、宽且一直连续, 过长的目标对网络模型是较大的挑战. SegFormer和DANet在左侧道路部分出现大面积空缺, DeepLabV3+分割效果虽然比二者较好, 但仍出现分割零散、空洞问题. 在图8的场景2 (第2行)和场景3 (第3行)中, 其他方法均出现了较为严重的空洞以及目标边缘参差不齐现象, 而本文方法由于使用交叉特征融合, 并结合复合卷积注意力机制抑制了低层冗余信息的干扰, 缓解了分割零散的问题, 并且使用RASPP模块进行不同尺度下的信息提取, 增强了特征间的语义关联, 取得了较好的分割效果.
4 结论与展望本文针对场景分割中的目标边缘误分割、特征不连续问题, 提出了一种交叉特征融合和RASPP驱动的场景分割方法, 改变不同阶段的特征融合方式, 结合复合卷积注意力机制, 将高低层特征进行融合的同时抑制冗余信息的干扰; 设计并实现了结合残差的多尺度金字塔池化模块RASPP, 增强特征间的语义表达, 缓解特征不连续问题. 实验结果表明: 本文所提出的方法有效解决了分割空洞、目标边缘不清晰等问题, 提升了分割精度, 分割效果较好. 下一步将向着轻量化结构进行优化, 并提高模型在不同场景下的泛化能力.
|

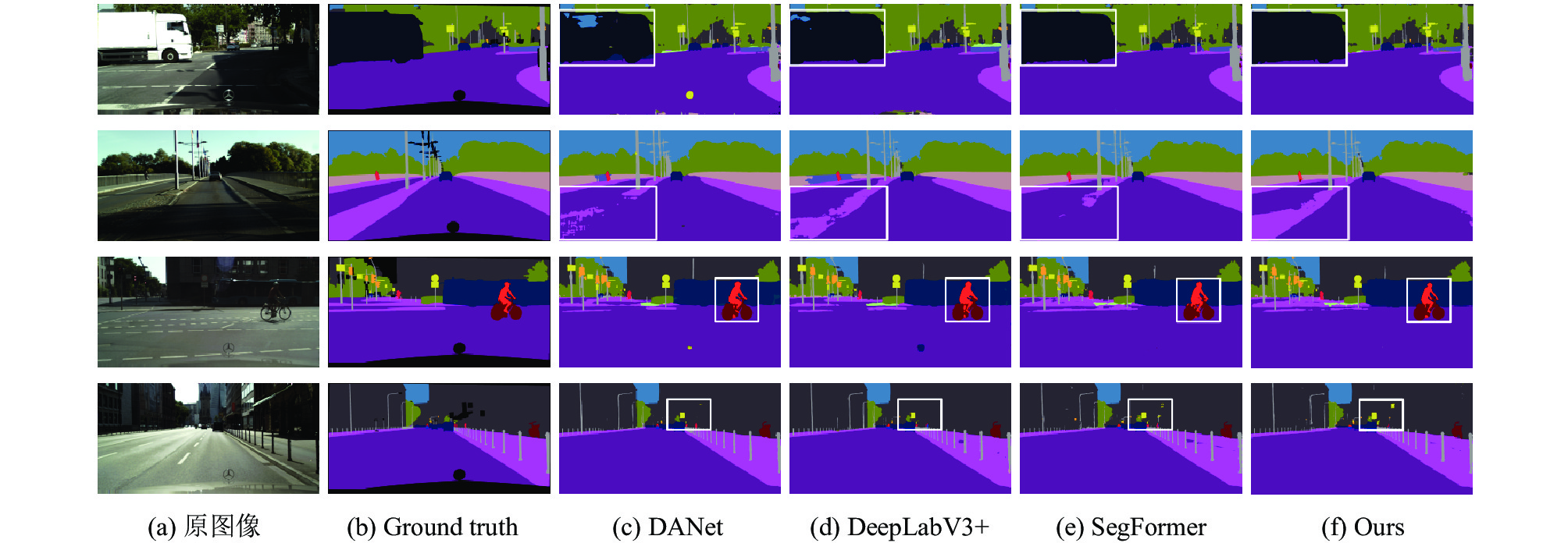

图 8 CamVid上分割结果对比图 |
