2023, Vol. 32
商标图像中不仅会包含图形部分, 文本也是重要组成部分, 如果简单将整个商标图像作为商标检索系统的输入, 那么由于图形和文本两者的相互干扰将无法检索出局部相似的商标图像, 因此需要准确拆分成不同部分进行精细检索, 拆分组合形成商标图像分卡. 在实际的商标分卡场景下, 依然面临以下挑战: (1) 商标图像中文本实例往往有不同的形状表现, 且和图形部分分布相邻, 这要求检测出来的文本框能完美贴合, 才能避免切分时对图形部分造成损伤; (2) 在我国, 商标图像中的文本往往会包含中文和英文, 因此需要对文本区域进一步分类和组合.
为了完整实现商标分卡将涉及两个独立的模块: 文本检测和区域分类, 并通过分步顺序实现. 首先将商标图像输入到文本检测模块中, 在得到文本框后, 再在原图上的截取相应的区域输入到区域分类模块中, 在获得分类信息后进行拆分和组合工作. 简单的串联任务无法充分发挥深度卷积网络的潜力, 因为将两个任务完全独立, 无法进行特征共享, 而且两个模块的耗时也将使得商标分卡无法满足实时性.
端到端的文本识别[1-3]近些年受到了越来越多的关注, 序列属性是文本的重要特征, 然而在自然场景中的建筑物、栏杆和街区由于序列外观将会呈现假阳性, 为了使得网络具有区分不同模式的能力, 通过将文本检测和文本识别两个任务进行特征共享, 并进行端到端的训练, 同时端到端的框架在推理速度上也具有一定优势[1]. 受到端到端文本识别模型的启发, 本文提出了文本检测和文本区域分类的多任务模型TextCls, 通过共享特征, 完成端到端的模型设计, 新的商标分卡流程则是在对商标图像进行文本检测的同时, 进一步获得该区域的分类信息. 由于区域分类对中文、英文和图形特征进行加强学习, 使得文本检测分支获得的分割图更加精准, 最终得到更加拟合文本区域的文本框; 而文本检测分支所学习到的语义信息和空间信息也将反馈到区域分类分支上. TextCls通过共享两个任务的特征, 端到端的框架拥有更快的推理速度, 同时两个任务的相互促进, 在区域分类分支获得极高的精确率的同时, 也进一步提升了文本检测分支的效果.
在自然场景下的文本检测任务中, 有大量的数据集[4-9]被提出, 这些数据集主要采集于自然街景、合成图像或者人为拍摄等, 所采集的街景图片一般为特定任务或者单一语种的图片; 合成的图片也是对单一语种的单词进行旋转、形变和透视等操作完成组合; 而所拍摄的图片虽然包含了中文和英文文本区域, 但是存在严重的比例失调, 主要以英文为主, 然而在我国的商标图片中, 英文和中文出现的频率都是极高的. 同时, 如图1所展示的样本图片, 现已公开的数据集大部分都是具有复杂的背景, 而对于商标图像则是具有空白的背景; 同时大量的商标图像由图形区域和文本区域构成, 但是在商标中的图形区域通常以简易线条绘制且文本区域会以艺术字的形式出现, 导致两者具有相似的特征, 这也构成了商标图像的特殊性.
|
图 1 数据集图片展示 |
针对缺乏以商标图像为数据源的文本检测数据集, 本文收集和筛选了包含中英文区域的商标图像, 使用多边形标注了一个新的数据集trademark_text. 这个数据集一共包括了2000张商标图像, 以及超过4000个标注实例, 并且使用了多边形进行标注, 能比较好地包裹住弯曲的文本区域. 为了保持中英文的实例数量平衡, 共有2260个英文实例和1943个中文实例, 同时考虑到商标图片中的图形区域也由简易线条构成, 因此也标注了图形区域用于区域分类学习.
综上所述, 本文的主要贡献可以总结如下.
(1) 本文提出了一个具有文本检测和区域分类的多任务模型TextCls, 不仅拥有极快的推理速度, 通过共享骨干网络, 两个分支相互促进, 在区域分类任务取得了极高的精确率的同时, 进一步提升了文本检测的效果.
(2) 为了填补商标图像的文本检测数据集的空白, 本文收集了一个由商标图像构成的文本检测数据集. 为了验证TextCls的有效性, 在进行区域标注的同时, 还标注了对应的类别信息.
1 国内外研究现状针对商标分卡任务中的文本检测模块和区域分类模块, 本文通过构建多任务模型, 完成端到端训练, 不仅能加快整个任务的推理速度, 同时由于两个模块通过共享特征, 能相互促进, 在区域分类任务取得较高的精确率的同时, 也进一步提升了文本检测的效果.
1.1 常见的多任务模型现有的多任务模型实现方法可以分为软参数共享和硬参数共享[10]. 软参数共享是指不同的任务拥有独立的模型, 模型参数彼此约束, 对模型参数的距离进行正则化来保证参数的相似, 例如在cross-stitch networks[11]中使用特定任务网络的每一层激活函数的线性组合作为软特征融合的方法, 而slice networks[12]进一步扩展该想法, 允许学习层、子空间和跳过连接的选择性共享; 而硬参数共享则是指模型的主体部分共享参数, 输出结构任务独立[13], 而为了优化不同任务可能共享不同层次的特征, 提出在不同层特征开始针对各自任务设计分支[14, 15]. 软参数共享主要是针对具有较大差距的任务, 而硬参数共享则是针对目标较为一致的任务.
1.2 基于深度学习的文本检测在文本检测模块中, 随着基于深度学习的目标检测算法的发展, 将文本区域作为检测目标也在此任务的基础上有了更进一步的发展, 目前的算法大致分为以下3大类: 基于锚框的方法、直接回归的方法和基于像素分割的方法.
其中基于锚框的方法, 则是预先在需要检测的特征图上设定好进行检测的anchor, 通过anchor来检测文本区域. 如Tian等人[16]提出的CTPN, 不直接检测整个文本, 而是设计不同高度、等框的anchor来检测文本区域, 将整个文本切成一个个竖条, 然后把检测出来的区域连接作为检测结果. 之后Shi等人[17]提出segLink, 主要在竖条检测框上增加宽、高和角度的回归, 使得其能够检测多方向的文本. 针对任意形状的文本区域, 基于锚框的方法需要设计十分复杂的锚框, 导致整个程序推理速度慢, 而拟合情况也并不佳.
而基于直接回归的方法则是不预先设定anchor, 如Zhou等人[18]提出的EAST, He等人[19]提出的DDR选择在像素级上直接回归预测该点对应的文本框的4个点坐标. 而Liu等人[1]提出的ABCNET和Zhu等人[20]提出的FCENet则是使用数学曲线对文本区域进行拟合, 对曲线表达式进行回归, 使用直接回归解决了任意形状的文本检测, 但是对于曲度过大的文本区域依然无法有效拟合.
基于像素分割的方法则是通过网络检测得到像素分割图, 然后采用后处理得到文本框. Wang等人提出的PSENet[21]对文本内核区域进行预测, 并通过渐进式扩展算法, 对文本行的内核不断扩展至文本行大小, 完成目标像素聚合最终输出预测框. 因为在获得最小内核的语义分割图时能较为清楚进行区分不同的实例, 再不断加入像素来扩展不同实例的区域, 直到发现最大的内核作为预测结果. 为了轻量化场景文本检测模型, Wang等人在PSENet的基础上提出的PANNet[22]使用级联特征金字塔增强模块在参数少的情况下获得更好的像素分割结果. 聚合时需要将文本像素聚合, 一般做法是通过固定阈值进行过滤, 而Liao等人[23]提出的DBNet则是使用近似可微分二值化进行端到端训练学习阈值图, 可以提高后处理的速度, 并且获得更加精准的文本框. 基于像素分割的方法通过获得像素分割图, 可以表征出任意形状的文本区域, 然而相邻的文本实例的像素会出现粘连, 导致不同实例会被同一个文本框检测出.
1.3 文本检测数据集在文本检测网络的发展迅速也得益于许多优秀的数据集不断被提出来, 数据集从自然场景图像到特定场景以及合成数据, 标注方式从矩形标注到多边形, 再到任意形状的文本区域, 这些数据集的提出极大地促进了文本检测模型的发展. ICDAR 2003是自然场景检测的第一个基准数据集, 其使用矩形框标注了509张图片, 而ICDAR 2011和ICDAR 2013主要是在此基础上进行扩充和修正, 而ICDAR 2015是第一个提出使用四边形标记的数据集, 并且包含了一些低质量照片, 而在ICDAR 2017中提出的RCTW-17[7]包含了中文、英文文本, , 并且采用了平行四边形进行标注. 与此同时, Total-Text则收集了包含了水平、多方向和弯曲等多种文本实例情况的图片数据, 并且采用四边形和多边形框同时进行标注. 而SCUT-CTW1500[9]则是专门针对弯曲文本, 采用14个顶点进行多边形标注.
从以上数据集的发展能看出, 数据集朝着更加精准标注和更紧凑的方向发展, 针对现实生活中文本可能出现的场景和形式做出新的调整. 本文针对商标图像背景缺乏, 图形区域和文本区域具有相似性以及中英文同时存在的特殊性, 构建了一个包含了2000张商标图像的文本检测数据集.
1.4 基于卷积神经网络的图像分类在区域分类模块中, 主要是对一个图像区域进行分类, 属于图像分类的范畴, 通过卷积神经网络(convolutional neural networks, CNN)可以较好地解决该类问题, 一般做法是通过堆叠卷积层和全连接层, 最后通过分类器获得最终的分类结果. AlexNet[24]在除了使用5个卷积层和3个全连接层外, 还提出使用ReLU激活函数来优化梯度消失问题, 以及使用Dropout来防止过拟合. Simonyan等人[25]提出的VGG使用3×3的卷积核并保持卷积层中输出特征图尺寸不变, 可以大大减少模型训练的开销, 使其具备了加深网络的可能性, 更深的网络结构使其在图像分类上获得了更好的效果. He等人[26]提出来的ResNet则是提出残差学习, 使得网络能在大幅度增加深度的同时拥有好的效果, 大大提高了图像分类的精度, 由于其出色的特征提取能力也经常被用作其他领域的骨干网络. 而在特征提取部分保留CNN的卷积层构成全卷积网络, 可以满足目标检测需要输入不同尺度图像的要求, 这也是本文能进一步设计多任务模型的基础.
综上所述, 在文本检测如果采用锚框和直接回归的方式进行检测, 对于商标图像中任意形状的文本区域, 由于所预测出的文本框包含的顶点受限, 无法有效拟合, 为了对商标图像进行拆分时不同区域之间不会相互影响, 因此预测的文本框需要紧紧贴合文本区域, 而基于像素分割的方法则是具有拟合任意形状的优势, 对于相邻文本区域粘连问题则是需要对文本像素信息加强学习; 在获得文本框后, 需要对文本区域的进一步分类为中文或英文, 因此需要着重学习不同区域的特征信息. 以上两个任务本质上是对文本图像特征的学习, 在任务上具有一致性, 因此文本检测任务和区域分类任务可以在特征提取阶段进行硬参数共享, 在此基础上本文提出了TextCls多任务模型, 通过一个模型完成两个任务的端到端训练, 不仅仅能加快整个任务的推理速度, 同时由于两个模块通过共享特征, 能相互促进, 最终提升两个任务的效果.
2 基于端到端的多任务商标分卡模型本文所设计的多任务模型结构如图2所示, 主要包含3个模块: 骨干网络及特征金字塔增强模块(feature pyramid enhancement modules, FPEMs)、文本检测模块和文本区域分类模块. 骨干网络通过卷积操作对输入的商标图像进行特征提取, 再经由特征金字塔增强模块将不同尺寸的特征图进行融合作为检测和分类任务的输入; 文本检测模块对输入的特征学习得到文本区域、文本内核和实例向量3种带有语义的像素分割图, 经由像素聚合得到文本框; 文本区域分类模块则利用文本框在特征图上截取文本区域特征, 然后进行细化特征信息, 最终完成区域分类工作.
|
图 2 TextCls网络结构 |
2.1 骨干网络及特征金字塔增强模块
首先, 将H×W×3大小的图像输入到骨干网络ResNet18[26]中进行特征提取, 将其最后4层的卷积层特征都减少为128通道, 然后输入到特征金字塔增强模块FPEMs中, 如图3(a)所示, 其尺寸分别为原图大小的1/32、1/16、1/8和1/4.
|
图 3 特征金字塔增强模块FPEMs |
FPEMs可以划分成由小到大的特征增强和由大到小的特征增强两个过程.
(1) 由小到大的特征增强的过程如图3(b)所示, 最底层1/32的特征图向上2倍的线性插值再和1/16的特征图进行像素相加, 最后经过3×3的深度可分离卷积和1×1的卷积得到新的1/16特征图, 依次向上, 最终得到1/4的特征图;
(2) 而在由大到小的特征增强过程则是图3(c)所示, 将1/8的特征图使用2倍的线性插值再和1/4的特征图进行像素相加, 最后经过大小为3×3且步长为2的深度可分离卷积和1×1的卷积得到新的1/8特征图, 同理可以获得1/16和1/32的特征图, 最终获得1/4、1/8、1/16和1/32的特征图, 如图3(d)所示.
最后将1/4、1/8、1/16和1/32进行concat连接, 再和输入的特征进行相加操作, 得到了单个特征金字塔的输出结果. 从图3的结构可以看出, 这个结构的输入和输出特征尺寸和通道数都是一致的, 因此可进行堆叠, 将一个模块的输出特征作为下一个模块的输入, 将其感受野进一步扩大, 可以学习到更广更深的特征.
2.2 文本检测模块本文的检测分支结构如图2的文本检测模块所示, 检测头主要由两个卷积层构成: 经过FPEMs之后得到大小为H/4×W/4×512的特征图, 首先通过一个3×3的卷积将其通道数降为128, 再通过1×1的卷积获得特征图Fe, 分别代表文本区域、内核区域和实例向量3种像素分割图, 其维度为2+D, 而实例向量的维度为D, 由于一个向量具有上下左右4个方向, 因此在实现过程中将D设置为4.
在得到特征图Fe后, 使用像素聚合(pixel aggregation, PA)获得文本框, 基本做法为: 将不同文本区域看作为不同的聚类, 而内核区域是聚类的中心, 首先根据连通域分析法, 将不同的内核区域进行划分, 每次探索一个文本实例, 通过内核像素在文本区域内外扩展, 每次计算相邻像素的实例向量之间的欧式距离, 如果两者的欧式距离小于阈值d就扩展该点, 参考PANNet[22]将d固定设置为3. 经过多次扩展, 最后输出所预测的文本框.
2.3 文本区域分类模块本文的分类分支结构如图2的文本区域分类模块所示, 经过FPEMs之后得到大小为H/4×W/4×512的特征图, 再经过一个3×3的卷积将通道数降为128, 即得到了特征图Ff; 通过文本检测模块所获得的文本框, 在Ff上进行截取到文本区域特征, 并将尺寸缩放至8×32, 输入到1×1的卷积中, 学习当前区域的特征信息, 并将通道降为1, 得到大小为N×(8×32×1)的特征图Fg, 其中N代表文本实例个数; 再将特征图Fg输入到全连接层获取分类结果.
与一般的图像分类不同, TextCls的文本区域分类模块并不是直接输入原始图像, 而是借助文本检测模块获得的文本框进行截取特征区域. 由于两个模块共享特征提取模块, 所截取的特征图Fg中的像素是带有语义信息的, 能协助提升区域分类的效果.
2.4 损失函数本文的损失函数可以由式(1)表示:
| $ L = \alpha Los{s_{{\text{det}}}} + \beta Los{s_{{\rm{cls}}}}\; $ | (1) |
其中, Lossdet代表文本检测的损失函数, Losscls代表文本区域分类的损失函数. 由于文本检测模块结果输出为6张像素分割图, 而文本区域分类模块仅学习1张特征图, 为了平衡Lossdet和Losscls的重要性, 将α:β设置为6:1, 当固定α为1时, 则将β设置为0.16.
而对于Lossdet使用式(2)具体的展示:
| $ Los{s_{{\text{det}}}} = Los{s_{{\rm{text}}}} + \mu Los{s_{{\text{ker}}}} + \omega \left( {Los{s_{{\rm{agg}}}} + Los{s_{{\rm{dis}}}}} \right) $ | (2) |
Losstext代表文本区域分割的损失, Lossker代表内核区域分割的损失, 而Lossagg和Lossdis主要计算实例向量的损失, 其中Lossagg代表聚类损失, Lossdis代表差异损失. μ和ω用于平衡Losstext、Lossker、Lossagg和Lossdis的重要性, 参考Pan++[2]将μ设置为0.5及ω设置为0.25.
Losstext和Lossker如式(3)和式(4)所示:
| $ Los{s_{{\rm{text}}}} = 1 - \frac{{2\displaystyle\sum\nolimits_i {{P_{{\rm{text}}}}\left( i \right){G_{{\rm{text}}}}\left( i \right)} }}{{\displaystyle\sum\nolimits_i {{P_{{\rm{text}}}}{{\left( i \right)}^2} + \displaystyle\sum\nolimits_i {{G_{{\rm{text}}}}{{\left( i \right)}^2}} } }} $ | (3) |
| $ \;Los{s_{{\text{ker}}}} = 1 - \frac{{2\displaystyle\sum\nolimits_i {{P_{{\text{ker}}}}\left( i \right){G_{{\text{ker}}}}\left( i \right)} }}{{\displaystyle\sum\nolimits_i {{P_{{\text{ker}}}}{{\left( i \right)}^2} + \displaystyle\sum\nolimits_i {{G_{{\text{ker}}}}{{\left( i \right)}^2}} } }} $ | (4) |
式(3)中的Ptext(i)和Gtext(i)分别代表文本区域像素分割图的第i个像素点的值和文本区域真实标签对应的像素值了; 而式(4)中的Pker(i)和Gker(i)分别代表文本内核像素分割图的第i个像素点的值和文本内核真实标签对应的像素值.
Lossagg是为了将同一实例的像素聚合相应的内核区域, 将像素和相应的内核区域的距离最小化, 具体使用式(5)来表示:
| $ Los{s_{{\rm{agg}}}} = \frac{1}{N}\sum\limits_{i = 1}^N {\frac{1}{{\left| {{T_i}} \right|}}} \sum\limits_{p \notin {T_i}} {{D_1}\left( {p, {K_i}} \right)} $ | (5) |
其中, N代表文本实例数量; Ti表示第i个文本实例; Ki表示属于第i个文本实例的内核区域; D1(p, Ki): 文本像素p和内核区域之间的距离, 具体见式(6):
| $ {D_1}\left( {p, {K_i}} \right) = \ln \left( {R{{\left( {\left\| {F\left( p \right) - g\left( {{K_i}} \right)} \right\| - {\delta _{{\rm{agg}}}}} \right)}^2} + 1} \right) $ | (6) |
其中, R(∙)代表ReLU函数, 用来保证输出非负; F(p)表示像素p的实例向量; g(Ki)表示内核区域的实例向量; δagg表示文本像素和内核之间的距离阈值.
除了要保证文本区域能进行内聚, 还应保证内核区域之间以及和背景区域能保持一定的距离, 正是Lossdis所代表的差异损失, 具体如式(7)所示:
| $ Los{s_{{\rm{dis}}}} = \frac{1}{{{N^2}}}\sum\limits_{i = 1}^N {\left( {{D_b}\left( {{K_i}} \right) + \sum\limits_{\begin{subarray}{l} j = 1 \\ j \ne i \end{subarray}} ^N {{D_2}\left( {{K_i}, {K_j}} \right)} } \right)} \;\; $ | (7) |
| $ {{{D}}_{{b}}}\left( {{{{K}}_{{i}}}} \right){{ = }}\frac{{{1}}}{{\left| {{B}} \right|}}\sum\limits_{{{p}} \in {{B}}} {{{{\rm{ln}}}}\left( {{{R}}{{\left( {{{{\delta}}_{{{dis}}}}{{ - }}\left\| {{{F}}\left( {{p}} \right){{ - g}}\left( {{{{K}}_{{i}}}} \right)} \right\|} \right)}^{{2}}}{{ + }}1} \right)} \;\; $ | (8) |
| $ {D_2}\left( {{K_i}, {K_j}} \right) = \ln \left( {R{{\left( {{\delta _{dis}} - \left\| {g\left( {{K_i}} \right) - g\left( {{K_j}} \right)} \right\|} \right)}^2} + 1} \right) $ | (9) |
其中, B表示背景区域; Db表示背景像素和内核区域之间的距离, 具体见式(8); D2(Ki, Kj)表示内核区域Ki和内核区域Kj之间的距离, 具体见式(9); δdis表示内核区域与其他内核区域或者背景之间的距离阈值.
在文本区域分类分支中, 主要是对每个不同的区域进行真实分布和概率分布之间的差异计算, 使用的交叉熵函数如式(10):
| $ Los{s_{{\rm{cls}}}} = \frac{1}{M}\sum\nolimits_{i = 1}^M {H\left( {{{{P}}_i}, {Q_i}} \right)} $ | (10) |
| $ H\left( {{P_{{x}}}, {Q_x}} \right) = - \sum\limits_{j = 1}^c {P\left( {{x_j}} \right)} \log Q\left( {{x_j}} \right) $ | (11) |
其中, M表示待分类的区域数量; Pi表示第i个区域特征的真实值; Qi表示第i个区域特征的预测值; H(Pi, Qi)表示预测值和真实值之间的交叉熵大小, 具体如式(11); c表示区域分类的种类数, 数据集中提供了中文、英文和图形分类, 因此c值为3; xj: 对样本x在类别j上进行讨论; P(xj)表示符号函数(0或1), 如果样本x的真实标签等于类别j取1, 否则取0; Q(xj)表示样本x属于类别j的预测概率.
2.5 数据集trademark_text共包含2000张商标图像, 共计超过4000个标注实例, 为了平衡中英文实例的数量, 包含2260个英文实例和1943个中文实例. trademark_text采集于已公布的真实商标图样, 同时商标图像中的文本为含有中文、英文、单字分布、水平文本、竖直文本、弯曲文本及艺术字等情形, 同时文本和图形之间的空间分布可分为上下、上中下、左右以及镶嵌等情况, 具体的数据集划分1750张作为训练集, 250张作为测试集.

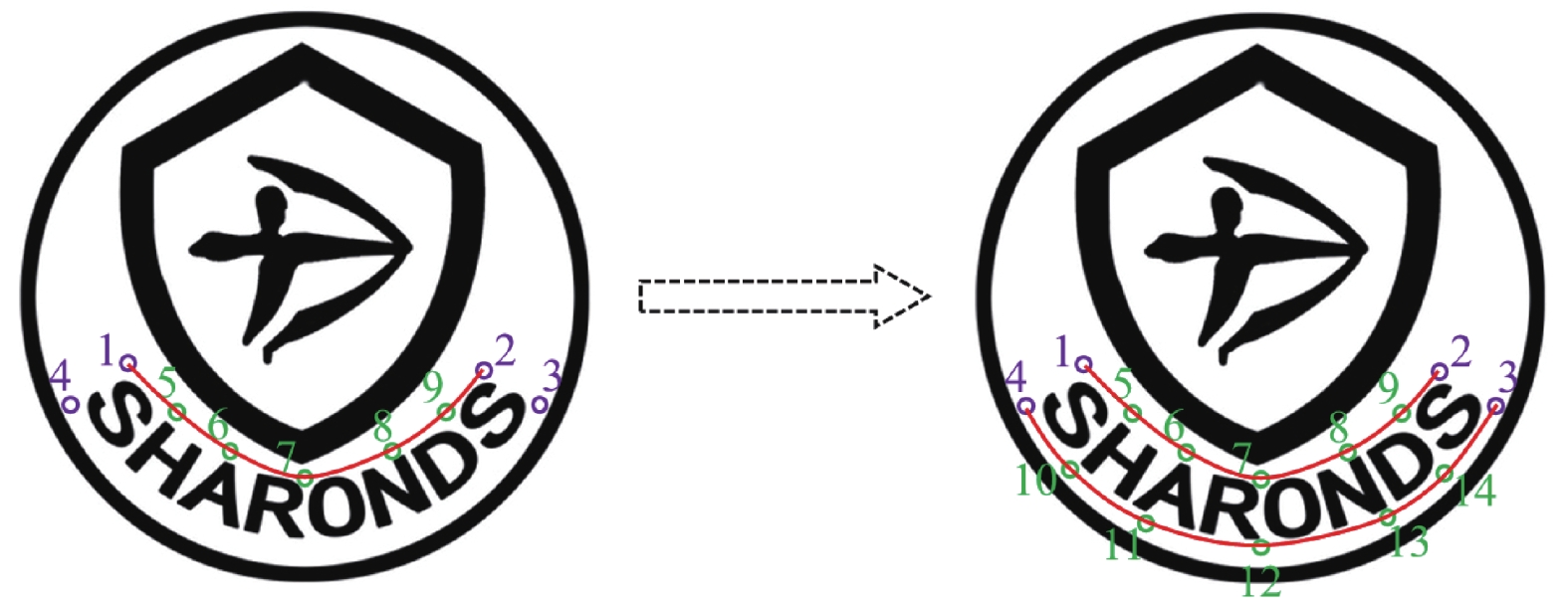

针对商标图像中文本区域并不是以单一矩形出现, 并且为配合进一步任意形状的文本检测算法研究, 本课题将使用曲线标注法, 使用SCUT-CTW1500[9]中提出的14点标注方式, 具体标注方式如图4所示. 首先如图中紫色点所示, 先确定文本区域边界的4个顶点. 然后用5个点确定文本区域的上边界, 即5、6、7、8和9 所示的绿色点. 再使用5个点确定文本区域的下边界, 即10、11、12、13和14所示的绿色点, 最终构成了一个紧密贴合文本区域的曲线文本框. 由于商标图像中包含中文和英文区域, 因此在数据集标注时也进行了标记, 而在商标图像中, 图形区域也是由一些线条构成, 为了加强对不同区域的特征进行加强学习, 所以对图形区域也进一步标注, 数据集的标注效果如图5所示. trademark_text数据集将公布在 https://github.com/kongbailongtian/trademark_text.
|
图 4 曲线文本框标注说明 |
|
图 5 trademark_text标注结果可视化 |
3 实验分析
为了验证所提出来的TextCls的有效性, 本文将对文本检测任务和文本区域分类任务进行评估.
3.1 实验设置本文使用在ImageNet上预训练得到的ResNet18[26]作为骨干网络; 训练和测试采用本文提出的trademark_text数据集; 实例向量的维度D设置为4, 对应上下左右4个方向; 文本内核的收缩率r设为0.7, PA的距离阈值d设为3, 初始学习率为1×10–3, 使用“poly”学习率策略, 其中幂设置为0.9. 本论文的结果都是使用PyTorch在一个3090Ti上进行训练测试.
3.2 评价指标(1) 文本检测评价指标
如何进行评估当前预测框是否正确, 需要通过预测框和真实框的重叠度(intersection over union, IoU)来表示. 为了评估文本检测网络的有效性, 通常会采用精准率(precision, P)、召回率(recall, R)和F1分数(F1)以便进行定量比较.
1) 重叠度IoU
IoU主要是用于判断两个不同区域的重叠度, 其数值越高说明两个区域相交比例越高, 在文本检测领域则是通过IoU来判断预测框P是否接近标注的真实框GT, 具体的公式如式(12)所示:
| $ IoU = \frac{{Area(P{ } \cap GT)}}{{Area(P \cup { }GT)}} $ | (12) |
其中,
2) 精确率P
精准率又被称为查准率, 主要是计算所有输出为正例的预测框中有多少为真实的正例, 具体的公式如式(13)所示:
| $ {{P}} = \frac{{{{TP}}}}{{{{TP + FP}}}} $ | (13) |
3) 召回率R
召回率又被称为查全率, 主要是计算输出为正例的预测框占据所有标准的真实框的比例, 具体的公式如式(14)所示:
| $ {{P}} = \frac{{{{TP}}}}{{{{TP + FN}}}} $ | (14) |
其中, FN表示标注的真实框但是未被检测的样本, TP+FN实际就是所标注的真实框的数量.
4) F1
F1可以看作是精确率P和召回率R的一种加权调和平均, 具体的公式如式(15)所示:
| $ {{F}}1 = \frac{{{{2}} \times {{P}} \times {{R}}}}{{{{P + R}}}} $ | (15) |
由于精确率和召回率是相互矛盾, 一般精确率高时, 召回率却比较低; 而召回率高时, 精确率却很低. 因此, 为了综合考虑两个指标, 通过计算两者的加权调和平均进行评估, 也就是F1.
(2) 文本区域分类评价指标
为了验证区域分类模型的性能, 通常使用准确率(accuracy, Acc)来进行评估, Acc通过计算分类准确的样本数right和数据集中含有的总样本数All的比值获得, 具体公式如式(16)所示:
| $ {{Acc}} = \frac{{{{right}}}}{{{{All}}}} $ | (16) |
(3) 模型基本性能评价指标
为了证明本文提出的多任务模型的先进性, 还对模型的训练时间(time)、参数量(parameter, Para)和推理帧率(frames per second, FPS)进行了统计.
3.3 实验结果及分析(1) 文本检测分支性能比较
为了证明本文的模型中文本检测分支的有效性, 通过与几个流行的场景文本检测模型进行对比, 具体的实验结果如表1所示.
|
表 1 TextCls和其他模型进行比较 (%) |
在表1中, 本文所提出的模型在trademark_text数据集上取得了明显的优势, 精确率高达95.16%, 相较于DBNet[23]和DBNet++[27]有着巨大提升; 而相较于FCENet[20]在召回率上低了0.37%, 但TextCls在精确率上高于FCENet[20]约0.72%, 最终TextCls在F1上达到了92.12%取得了更好的结果.
TextCls正是在PANNet[22]的基础上进行改进的, 而TextCls在精确率上达到了95.16%, 相较于PANNet[22]提升了3.42%, 以及在召回率上也有0.36%的提升, 说明本文提出的模型能进一步提升对文本的检测能力, 绘制更加精准的文本框.
(2) 文本区域分类分支性能比较
此外, 针对商标拆分时需要获得文本区域的中英文分类信息, 本文提出的TextCls还包含一个文本区域分类分支. ResNet18[26]作为一个轻量级卷积神经网络在图像分类问题上具有优异的表现, 因此本文所提出的TextCls也是将ResNet18[26]作为骨干网络. 公平起见, 本文将ResNet[26]系列和VGG系列[25]的卷积神经网络和本文的文本区域分类分支进行性能比较. 测试结果如表2所示.
|
|
表 2 文本区域分类结果展示 (%) |
在表2中, TextCls的准确率达到了98.18%, 与其他模型相比达到了最优, 说明本文提出的模型能进一步提升文本区域分类的效果. 在VGG系列中, VGG16和VGG19的准确率分别为96.12%和96.72%, VGG11具有最好的性能, 达到了97.63%的准确率, 而与TextCls的文本区域分类分支相比, 准确率依然有0.55%的差距.
在ResNet[26]系列中, ResNet18[26]的准确率为97.09%, 而TextCls的骨干网络采用了ResNet18[26], 在文本区域分类分支的准确率确达到了98.18%, 比单独使用ResNet18[26]相比提升了1.09%, 随着ResNet层数增加, 在采用ResNet50[26]网络结构下, 准确率达到了97.81%, 但是依旧有着0.37%的差距, 如果继续增加网络结构, 却出现了明显的过拟合现象, 如表中ResNet101[26]的准确率只有94.00%, 是所有模型中最低的准确率. 通过上述分析, 即使TextCls为了使得模型保持轻量使用了ResNet18[26]作为骨干网络, 而且在训练600 epoch后并没有出现过拟合现象, 这表明TextCls所设计的多任务模型能较好平衡文本检测分支和文本区域分类分支, 但和其他模型比较也取得了最为优异的表现, 进一步证明两个分支通过共享网络进行相互学习, 进一步提升性能.
(3) TextCls优异性能的原因分析
从上述结果展示可知, 本文提出的TextCls在两个任务分支都提升了性能, 正是得益于TextCls的多任务结构, 两个分支通过在特征提取阶段进行网络共享, 对学习到的信息进行交换, 使得文本检测分支获得的语义分割图更加精准, 并指导文本区域分类分支对区域特征的学习. 为了更加直观深入分析TextCls表现优异的原因, 本文将可视化TextCls模型学习到的特征图, 如图6所示.
在图6(b)中, 由文本检测分支获得的文本区域像素分割图能定位出文本的位置, 指导文本区域分类分支在进行特征学习时, 避免图形区域特征的干扰; 由图6(c)能看到文本区域分类分支获得的区域特征图分为中文(深蓝色)、英文(红橙色)和背景(淡蓝色)这3种特征, 通过对区域特征的加强学习, 能协助文本检测分支获得更加精准的像素信息. 因此两个分支的信息通过共享特征提取阶段来相互交流, 最终对两个任务分支都有促进效果.
|
图 6 TextCls中间特征图展示 |
(4) 模型轻量级和推理速度性能比较
为了满足工业中对于实时性的要求, 本文通过构建多任务模型, 使得网络模型十分轻量, 并且具有极快的推理速度, 对比结果如表3所示.
|
|
表 3 模型参数量和推理速度对比 |
在表3中, TextCls仅有12.84M的参数量, 而对于最为轻量的PANNet[21]+ResNet[26]包含的参数量也是TextCls的1.82倍; 而在推理速度上, TextCls也具有明显的优势, 从25.61 FPS提升至28.39 FPS, 在实际工业生产中, 文本检测模块和文本区域分类模块中间需要过渡处理, 而TextCls并无中间环节将具有更加明显的优势.
3.4 消融实验为了分析确认模型中各个分支的有效性和相关性, 本节将在trademark_text数据集上开展消融实验. 实验的基本参数与第3节保持一致. 分别验证仅含有文本检测分支det下的效果; 再增加文本区域分类分支, 其中区域分类分支所关注的分类区域为中文和英文区域; 最后在区域分类分支增加对背景background进一步训练. 结果如表4所示.
|
|
表 4 消融实验 |
从表4中能看出, 在增加文本区域分类分支后, 其参数量增加了0.59M大小, 增加了4.82%的参数量, 而其训练只增加4 h, 但精确率可提升1.8%, 相应召回率增加0.63%, 并且F1值增加了1.24%, 正是将区域分类分支和文本检测分支构成多任务模型, 通过共享特征提取网络, 两者信息相互学习得以进一步提升性能. 而在本文工作中, 为了能加强对各个区域特征学习, 对易于文本区域混淆的图形区域也进行了分类学习, 参数量不变, 且训练时间接近, 精确率却增加了1.62%, 而召回率仅下降了0.27%, 最终F1增加了0.58%, 进一步证明增加区域分类分支来加强区域特征学习的有效性.
4 结论与展望为解决分段式商标分卡处理流程精确率较低、耗时较长等问题, 本文提出了一个包含文本检测和文本区域分类的多任务模型TextCls, 实验证明在多任务的相互促进下, 不仅仅可以获得较好的文本区域分类结果, 精确率高达98.18%, 并且通过对不同区域的特征进行加强学习, 能进一步促进文本检测分支的效果, 最终在trademark_text数据集上获得了92.12%的F1. 接下来, 我们将针对具有更为复杂分布的商标图像进行模型设计, 进一步提升商标分卡的效果和性能.
