DDoS攻击易于实施, 利用有限的资源即可在网络中发起不对称攻击. 攻击者通过控制大量主机发送无用数据包来淹没受害者的带宽或攻击其可用资源, 从而阻止合法用户访问^[1]. 在传统网络中, 有许多已知的防御DDoS攻击的方法. 然而, 由于传统网络的局限性, 这些防御方法仍存在着不足之处.

软件定义网络是一种以新颖的方式创建可编程和易于管理的网络模型^[2]. 它由数据层、控制层和应用层组成^[3]. 在SDN中, OpenFlow是标准通信协议^[4]. 当数据包进入交换机时, 交换机会查看流表项以确定数据包的转发规则. 如果不存在匹配的流表项, 交换机将发送Packet-In消息给控制器, 控制器决定数据包的转发规则. 这种决策与转发的分离使得SDN能够轻松检测和响应DDoS攻击. 然而, SDN的网络结构也使得网络本身容易受到DDoS攻击. 例如Packet-In泛洪攻击、针对交换机流表的溢出攻击、针对南向接口的堵塞攻击等^[5]. 这些攻击不仅会消耗受害设备的计算和存储资源, 还容易阻塞南向接口, 降低控制器的网络管理能力. 相较于传统网络, SDN能够通过集中式控制器、全局可见的网络拓扑和按需创建流量转发规则来更有效地防御DDoS攻击^[6].

为此, 本文利用SDN的可编程以及集中控制的特性, 提出了一种部署于控制器内的DDoS攻击检测和缓解系统.

1 相关工作

已有许多研究者针对SDN环境下的DDoS攻击进行了检测和缓解方法的研究.

Do等人^[7]使用控制器收集的分组报头中的目的IP地址来计算目的IP地址熵, 并使用随时间变化的动态阈值来判断网络状态. Mishra等人^[8]提出了一种基于熵值的检测方案, 以交换机中数据包速率作为触发标准, 并在异常交换机中添加阻塞流表项.

Makuavaza等人^[9]提出了一种基于深度神经网络的检测方案, 可在SDN中实时检测DDoS攻击. 该方案在CICIDS-2017上的检测准确度是96.67%, 精确度是97.21%. 遗憾的是, 它并没有在SDN上进行仿真实验. Ye等人^[10]通过控制器定期收集交换机流表的统计信息, 从中提取六元特征组, 并用 SVM 算法对这些特征组进行攻击分类. 另外, 贾锟等人^[11]提出了一种机制, 该机制在粗粒度模式下使用统计特征检测可疑行为, 在细粒度模式下使用熵值检测算法以及SVM检测算法. 实验表明, 该机制可以快速响应攻击.

攻击缓解是保护网络资源的重要防御措施. Hu等人^[12]提出了一种基于白名单和流量迁移的攻击缓解机制. 当攻击发生时, 该机制将流量迁移到缓解代理, 并利用白名单标识流量. 然后, 缓解服务器对正常流量进行转发, 对攻击流量进行丢弃. 不过, 流量迁移会造成额外负担. 刘向举等人^[13]通过对节点流量特征进行聚类分析, 实现攻击溯源, 并根据溯源结果封禁攻击端口和过滤Packet-In消息. Wang等人^[14]使用卷积神经网络和极限学习机的混合方法确定攻击流量, 并根据攻击流量特征进行IP回溯来定位攻击者, 最后, 控制器发送流表项来过滤攻击流量.

综合研究, 本文设计并实现一个SDN环境下轻量级的DDoS攻击检测和缓解系统. 轻量级保证检测机制不占用过多控制器的计算以及存储资源. 具体而言, 控制器通过提取Packet-In消息中的信息来计算熵值, 并使用动态阈值判断熵值是否异常. 若熵值异常, 则使用决策树模型进行二次检测. 最后, 控制器通过不对称分析过滤攻击流量.

2 系统设计

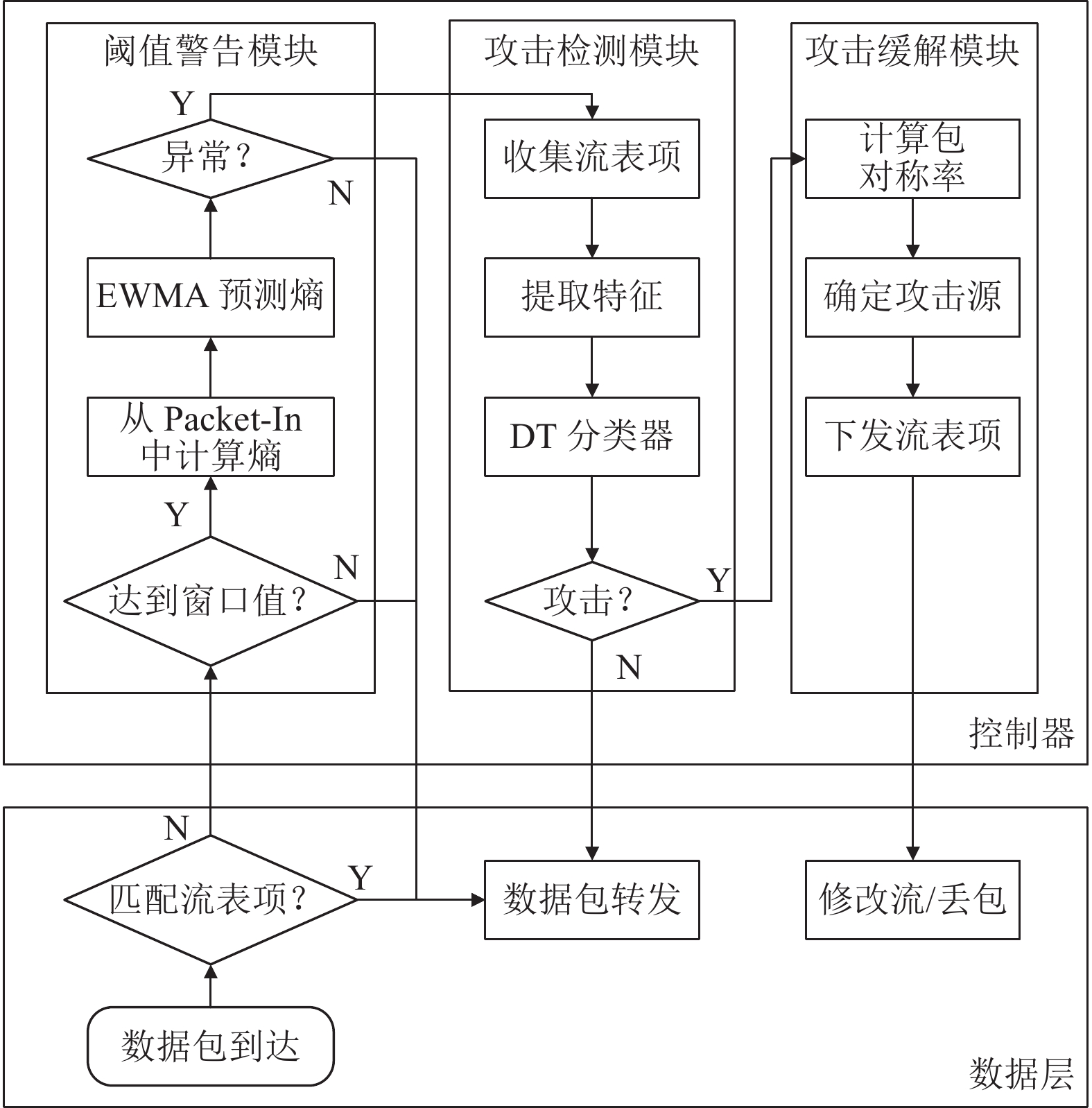

整个系统有3个模块, 分别是阈值警告模块、攻击检测模块和攻击缓解模块. 系统的组成和工作流程如图1所示.

2.1 阈值警告模块

常规的检测方案是通过控制器周期性地请求数据并进行攻击检测, 但调度周期很难确定. 若间隔时间较小, 控制器会频繁请求数据并进行检测, 对集中于控制器的检测机制而言, 这会增加对控制器以及南向接口的资源占用. 而间隔时间过长则可能导致检测不及时. 因此, 本文采用阈值警告模块并使用熵值检测方法来检测DDoS攻击, 有助于早期发现网络中的攻击. 此外, 它不需要周期性触发检测技术.

(1)特征计算

当攻击者发起DDoS攻击时, 常进行源IP地址欺骗, 这会导致交换机不断触发Table-Miss选项, 并向控制器发送大量Packet-In消息. 控制器收集Packet-In消息, 并在消息数量达到预设窗口值时, 计算目的IP地址的熵值. 由于窗口中存在大量指向受害者地址的Packet-In消息, 因此目的IP地址的不确定性变小, 熵值也会显著降低. 值得注意的是, 交换机中的每条流表项都设有空闲时间和生存时间. 当流表项在空闲时间内未被命中, 或在生存时间结束后, 无论是否匹配, 均会被删除. 因此, 交换机会不断生成新的Packet-In消息发往控制器.

假设窗口容量为 $N$ , $W = \left\{ {{y_1}, {y_2}, \cdots , {y_n}} \right\}$ 统计一个窗口中各目的IP地址的数量信息. 其中, ${y_i}$ 为第 $i$ 个目的IP地址的数量, $n$ 为窗口中不同目的IP地址的数量. 目的IP地址的概率分布 $P = \left\{ {{p_1}, {p_2}, \cdots , {p_n}} \right\}$ , 其中, ${p_i}$ 由式(1)计算所得:

$ {p_i} = \frac{{{y_i}}}{N} $

(1)

熵值计算公式如式(2)所示:

$ E = - \sum\limits_{i = 1}^n {{p_i}{{\log }_2}{p_i}} $

(2)

(2)阈值计算

静态阈值不能有效地根据网络流量的变化进行调整, 其选取需要较长时间的观察. 因此, 本文采用基于时间序列的指数加权移动平均(exponentially weighted moving averages, EWMA)模型计算动态阈值. EWMA模型根据前一时刻的观测值和预测值计算当前时刻的预测值, 能够描述数值的变化趋势. 在网络正常情况下, 相邻窗口的熵值不会有太大的变化. 但在网络异常时, 熵值会发生显著变化, 导致EWMA模型预测失败. 因此, EWMA模型可在小时间窗口内快速检测DDoS攻击. Aladaileh等人^[15]已经证明了EWMA模型在SDN和DDoS检测中是有效的.

$ {\hat y_t} $ 表示 $t$ 时刻的窗口预测值, $ {y_t} $ 是实际值, $\alpha $ 为平滑系数. EWMA定义如式(3)所示:

$ {\hat y_t} = \left\{ \begin{gathered} \alpha {y_{t - 1}} + (1 - \alpha ){{\hat y}_{t - 1}}, \; t > 2 \\ {y_1},\qquad\qquad\qquad\;\;\; t = 2 \\ \end{gathered} \right. $

(3)

式(3)计算的预测值等于所有观测值的指数加权. 但是在实际操作中, 控制器不能记录所有的观测值. 为此, 本文设立一个滑动窗口, 大小为 $w$ . EWMA模型将使用最接近当前时间的 $w$ 个历史观测值来预测当前值. 那么当前预测值的计算公式将被如下定义:

$ {\hat y_t} = \alpha {y_{t - 1}} + \alpha (1 - \alpha ){y_{t - 2}} + \cdots + \alpha {(1 - \alpha )^{w - 1}}{y_{t - w}} $

(4)

动态阈值区域(dynamic threshold, DTH)计算公式如式(5)所示. 其中, $\sigma $ 是 $t$ 时刻之前滑动窗口内样本的标准差, $C$ 是常量值.

$ {\hat y_t} - C\sigma \leqslant DTH \leqslant {\hat y_t} + C\sigma $

(5)

正常网络流量的波动具有一定的规律性, 一般与前一段时间的流量波动具有相似性. 基于此, 本文使用标准差来描述网络本身的变化范围. 式(6)和式(7)为 $t$ 时刻滑动窗口中所有样本的平均值以及标准差.

$ {{avg}} = \frac{1}{w}\sum\limits_{i = t - w}^{t - 1} {{y_i}} $

(6)

$ \sigma = \sqrt {\frac{1}{w}{{\sum\limits_{i = t - w}^{t - 1} {\left( {{y_i} - avg} \right)^2} }}} $

(7)

当目的IP地址的熵值在DTH内时, 滑动窗口将被更新. 反之, 阈值警告模块会发出警报, 并启动攻击检测模块. 熵值会因为大量突发性的合理请求或者网络链路故障而表现异常, 因此系统还实现了基于机器学习的攻击检测模块, 以提高检测精度并降低误报率.

2.2 攻击检测模块

一旦阈值警告模块触发警报, 防御系统将启动攻击检测模块以确定是否发生攻击. 本模块分为3个阶段: 流表信息收集、特征提取和攻击检测.

(1)流表信息收集: 控制器以T为周期发送ofp_flow_stats_request请求, 收集所有交换机的流表信息.

(2)特征提取: 本文使用基于单位时间内流的统计特征来检测DDoS攻击. 选取的特征描述如下.

1)流表项平均数据包量(average packets of flow entries,APF)

在基于协议的DDoS攻击中, 攻击者将以较少的数据包量发送大量流量. 而针对大容量DDoS攻击, 每个流中的数据包将急剧增加, 以消耗网络带宽. 在这两种情况下, 每个流的平均数据包量要么太小, 要么太大, 这使其成为识别DDoS攻击的关键特征. 具体计算公式如式(8)所示:

$ APF = \frac{{\displaystyle\sum\nolimits_{i = 1}^N {{P_i}} }}{N} $

(8)

其中, ${P_i}$ 是第 $i$ 条流表项中的数据包数量, $N$ 为流总数.

2)流表项平均字节数(average bytes of flow entries, ABF)

与APF类似, 在攻击阶段, 每个流的平均字节数会过高或过低, 这使其成为检测DDoS攻击的一个重要特征.

$ ABF = \frac{{\displaystyle\sum\nolimits_{i = 1}^N {{B_i}} }}{N} $

(9)

其中, ${B_i}$ 是第 $i$ 条流表项中的字节数, $N$ 为流总数.

3)流表项增长速率(the growth rate of flow entries, GFE)

当发生DDoS攻击时, 每单位时间内增长的流表项数量显著高于正常值. 具体计算公式如式(10)所示:

$ {\textit{GFE}} = \frac{{{S_{{\rm{flow}}}}}}{T} $

(10)

其中, ${S_{{\rm{flow}}}}$ 是采样周期T内增长的流表项数量.

4)源IP地址的熵值(entropy of source IP addresses, ESA)

由于DDoS攻击本质上是分布式的, 攻击者要么通过分布在网络中的程序, 要么使用伪造的IP地址攻击受害者. 这会导致在采样周期内, 源IP地址相对分散, 源IP地址的熵值变大. 具体计算公式如式(11)所示:

$ {\textit{ESA}} = - \sum\limits_i {{P_{sI{P_i}}}{{\log }_2}{P_{{{s}}I{P_i}}}} $

(11)

其中, ${P_{sI{P_i}}}$ 为源IP地址 $sI{P_i}$ 的数量与源IP地址总数量的比值.

5)目的IP地址熵值(entropy of destination IP addresses, EDA)

攻击发生时, 流量往往集中在受害者. 因此目的IP地址的随机性会变低, 其熵值也会变小. 具体计算公式如下:

$ EDA = - \sum\limits_i {{P_{dI{P_i}}}{{\log }_2}{P_{dI{P_i}}}} $

(12)

其中, ${P_{dI{P_i}}}$ 为目的IP地址是 $dI{P_i}$ 的数量占总数量的比例.

6)对流比(ratio of pair flows, RPF)

当发生DDoS攻击并且攻击方伪造源IP地址时, 交换机中相交互的流表项数量会减少. 交互流是指交换机中既有源IP地址指向目的IP地址的流表项, 也存在目的IP地址响应源IP地址的流表项. 定义对流比计算公式:

$ RPF = \frac{{{F_{{\rm{pair}}}}}}{{{F_{{\rm{sum}}}}}} $

(13)

其中, ${F_{{\rm{pair}}}}$ 为交互流的数量, ${F_{{\rm{sum}}}}$ 为总流表项数量.

(3)攻击检测: 在机器学习领域中, DDoS攻击检测可以被视为一个二值分类问题. 常见的分类算法包括朴素贝叶斯、逻辑回归、支持向量机和决策树等. 朴素贝叶斯算法假设特征独立性, 而逻辑回归算法对于非线性可分数据表现可能不佳. 支持向量机算法相对于决策树算法具有更高的复杂度. 因此, 本文选择决策树算法作为分类检测方法, 该算法具有良好的泛化能力、较高的检测精度以及较短的模型训练时间. 此外, 该算法几乎不需要数据预处理, 非常适合在线检测应用. 文献[16, 17]使用C4.5决策树算法取得较好的检测效果. 因此, 本文选用C4.5决策树算法作为分类检测方法.

假设数据集 $D$ 有 $k$ 个不同的类别, ${p_j}$ 是类别发生的概率, $D$ 的信息熵计算公式如下:

$ E(D) = - \sum\nolimits_{j = 1}^k {{p_j}{{\log }_2}{p_j}} $

(14)

假设属性 $A$ 有 $n$ 种不同的值 $\left\{ {{a_1}, {a_2}, \cdots , {a_n}} \right\}$ , 那么属性 $A$ 根据取值将 $D$ 划分为 $n$ 个子集 $\left\{ {{D_1}, {D_2}, \cdots , {D_n}} \right\}$ . $D$ 的信息增益公式如式(15)所示:

$ Gain(D|A) = E(D) - \sum\nolimits_{i = 1}^n {\frac{{\left| {{D_i}} \right|}}{{\left| D \right|}} E({D_i})} $

(15)

其中, $|{D_i}|$ 是属性 $A$ 中值为 ${a_i}$ 的样本数量, $\left| D \right|$ 是总样本数. 固有值 $IV$ 的计算公式如式(16)所示:

$ IV(D, A) = - \sum\nolimits_{i = 1}^n {\frac{{\left| {{D_i}} \right|}}{{\left| D \right|}}{{\log }_2}\frac{{\left| {{D_i}} \right|}}{{\left| D \right|}}} $

(16)

信息增益率计算公式如式(17)所示:

$ GainRatio(D, A) = \frac{{Gain(D, A)}}{{IV(D, A)}} $

(17)

信息增益率最高的属性作为当前节点的分裂属性. 重复步骤, 建立最优的决策树.

在攻击检测阶段, 控制器解析接收到的流表项信息, 并提取六元特征. 提取完毕后, 这些特征将被输入到DT模型中, 以判断网络流量是否异常. 如果检测结果为异常, 控制器将启动攻击缓解模块进行相应的防御措施. 反之, 若检测结果为正常, 则通知控制器无异常事件发生.

2.3 攻击缓解模块

攻击缓解模块的主要任务是利用各种技术手段, 阻止DDoS攻击流量并保护网络设施. 尽管攻击检测模块能够确定网络是否存在攻击流量, 但并不能确定攻击源和攻击目标. 为了避免切断合法用户的通信, 缓解模块不能简单地删除所有流量.

这里采用Kreibich等人^[18]提出的包对称特性来过滤非法流量. 缓解模块聚合统计攻击检测模块获取的边缘交换机中的流表信息, 并计算主机发往目标主机的数据包数量 ${N_{tx}}$ 以及目标主机发往该主机的数据包数量 ${N_{rx}}$ . 通过式(18)可以得到每条流的包对称率.

$ S = {\ln }\left(\frac{{{N_{tx}} + 1}}{{{N_{rx}} + 1}}\right) $

(18)

对于TCP协议来说, $S > 4.5$ 则为攻击流量, 其他协议可以通过实验来确定合适的启发式阈值^[19]. 如果流量表现出高度不对称性或包对称率超过某个阈值, 则被认为是攻击流量.

缓解模块分析边缘交换机的流表信息, 并通过包对称率识别可能的攻击流量. 控制器使用链路发现协议获取网络连接情况, 并通过判断攻击流量的输入端口是否连接到交换机来确定攻击源端口. 所有流表项分析结束后, 控制器将向交换机下发生存时间为30 s的阻塞流表项, 以防止进一步的攻击. 这些阻塞流表项包括交换机编号、输入端口、目的IP地址和具有高于其他流表项的优先级. 阻塞流表项的“outport”字段留空, 这意味着与该流表项匹配的数据包将被丢弃. 对于来自攻击端口但目的IP地址是受害者的良性流量, 控制器会修改正常流表项的优先级, 以使其优先级高于阻塞流表项, 来减少对正常访问者的影响.

3 实验 3.1 实验环境

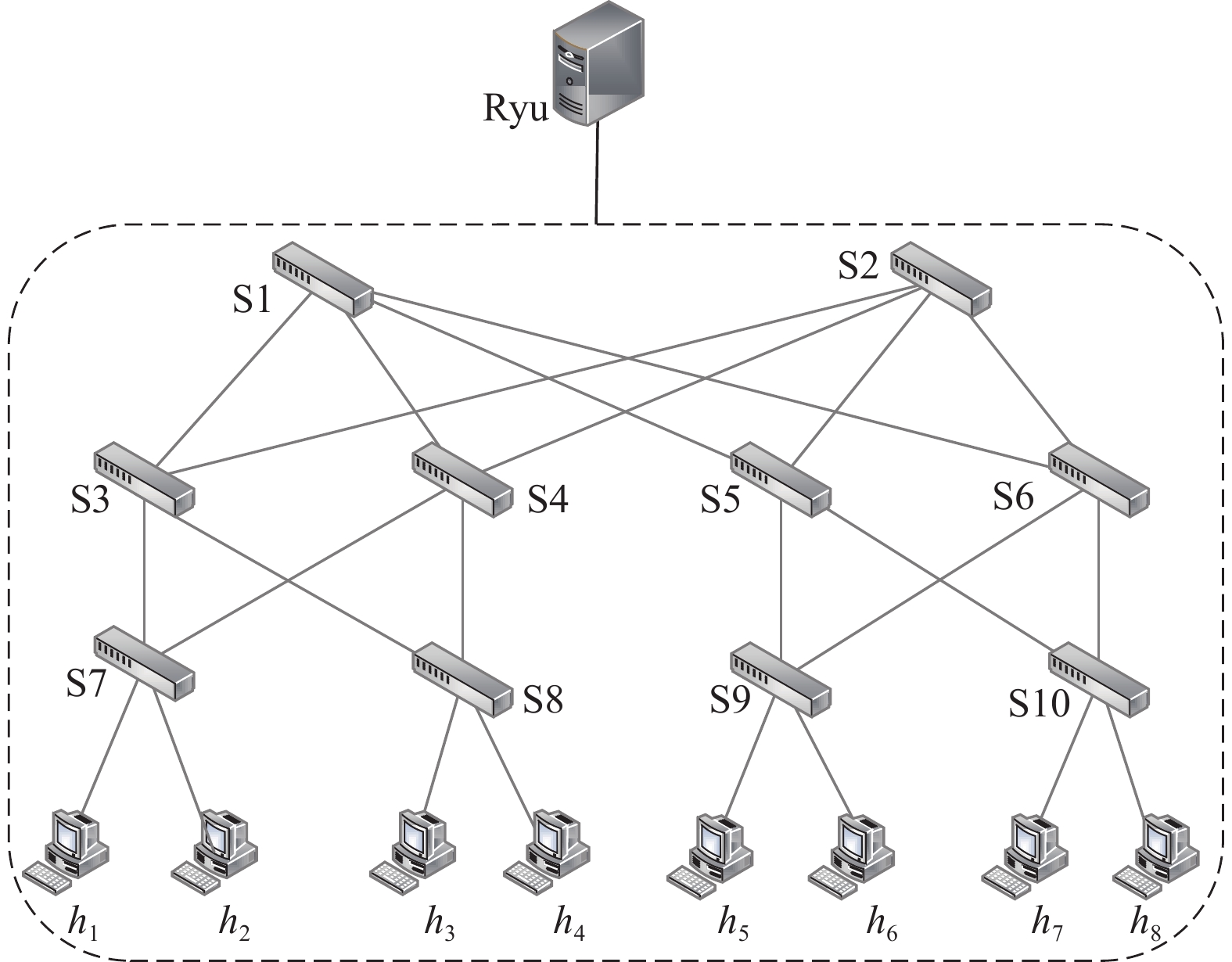

Mininet^[20]是一个用于仿真SDN网络的开源软件. 它支持创建带有虚拟主机, 交换机, 链路和控制器的SDN环境. 本实验使用开源控制器Ryu, 并在Ubuntu 16.04, i5 CPU和4 GB RAM的计算机上完成. 由于缺乏可用的标准数据集, 本文使用图2的网络拓扑来生成数据集. 本文选用Scapy作为数据包生成工具, Scapy是一款功能强大的交互式数据包操作工具, 可生成多种协议的数据包. Borgnat等人^[21]分析的数据表明, 在日本和美国之间的合法流量中, 85%是TCP, 10%是UDP, 5%是ICMP. 本文按照这个比例模拟背景流量, 并选 $ {h_1} $ 和 ${h_3}$ 作为攻击主机, $ {h_8} $ 作为受害服务器.

3.2 实验结果

根据Fan等人^[22]的论述, 对于只有一个控制器和几百个主机的SDN来说, 窗口大小设为50是较为理想的. 此外, Oshima等人^[23]证明在熵值检测中, 有效检测的最小窗口值是50. 因此本文选择50作为阈值警告模块的数据窗口大小, 并设置滑动窗口大小 $w$ 为50, 周期T为5 s.

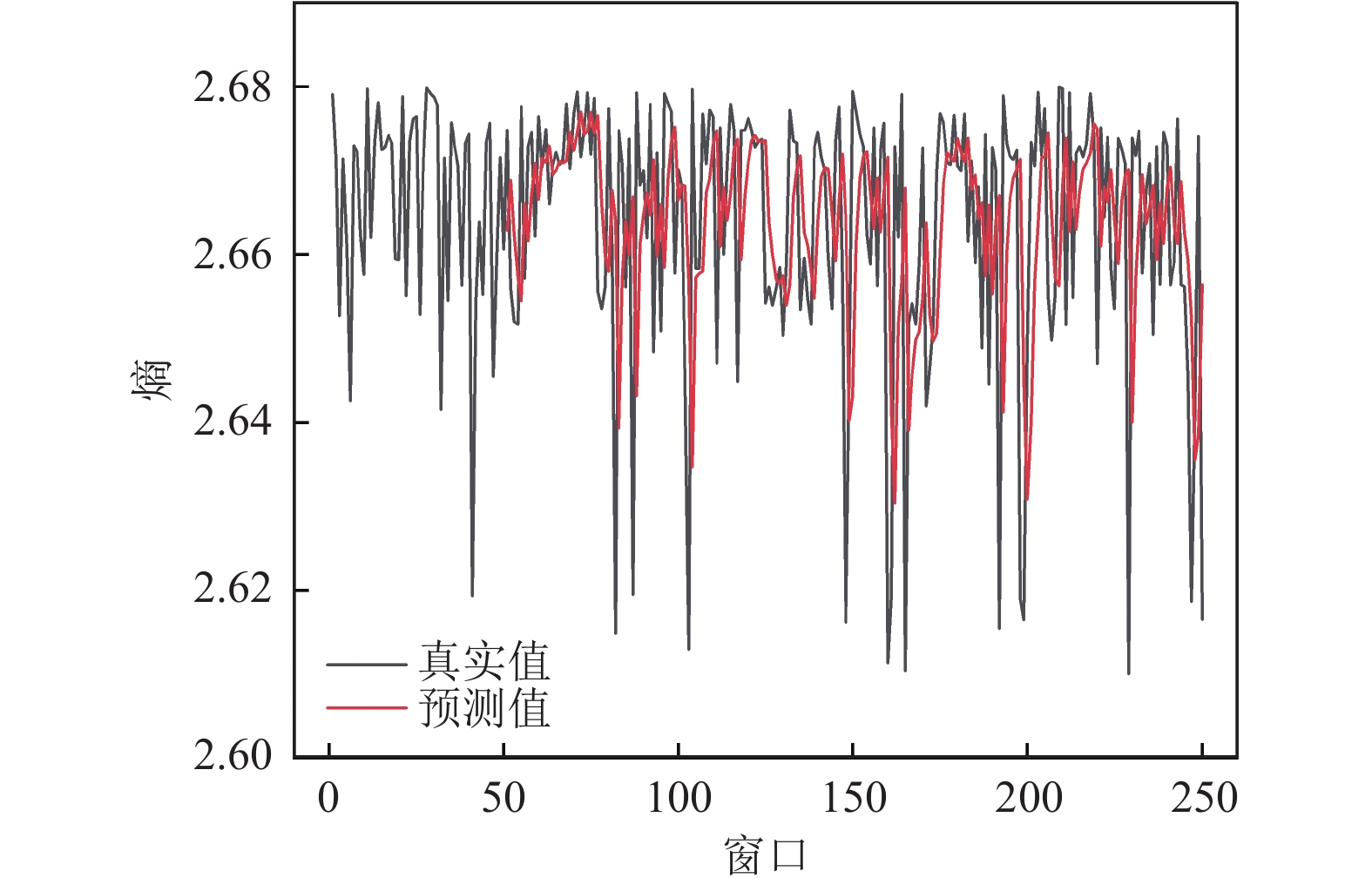

根据图3所示, EWMA模型的预测曲线与实际曲线的趋势较为一致, 表明该模型可以从历史数据中预测当前流量状况.

在本研究中, 不同的平滑系数 $\alpha $ 和常数 $C$ 值的组合会影响EWMA模型的准确率、检测率以及误报率. 实验结果如表1所示, 在不同的参数组合下, EWMA模型均有较好的攻击检测率, 但是有些组合的误报率较高. 考虑到应用场景的不同, $C$ 可根据需求进行动态调整. 若DDoS需要严格监管, 则应降低 $C$ 值; 若供应商希望首先降低误报率, 则可以松散定义 $C$ 值. 在本实验中, $\alpha \in \left[ {0.5, 0.9} \right]$ , $C$ 为5时, 模型的准确率、检测率以及误报率均较好. 这表明阈值警告模块具有较高的可靠性.

本研究使用准确率, 检测率, 召回率和F1值来评估系统中DDoS攻击检测模块的分类性能. 表2展示了在本文数据集下, C4.5、SVM、KNN的分类结果. 结果显示, C4.5算法的检测性能高于其他几种算法.

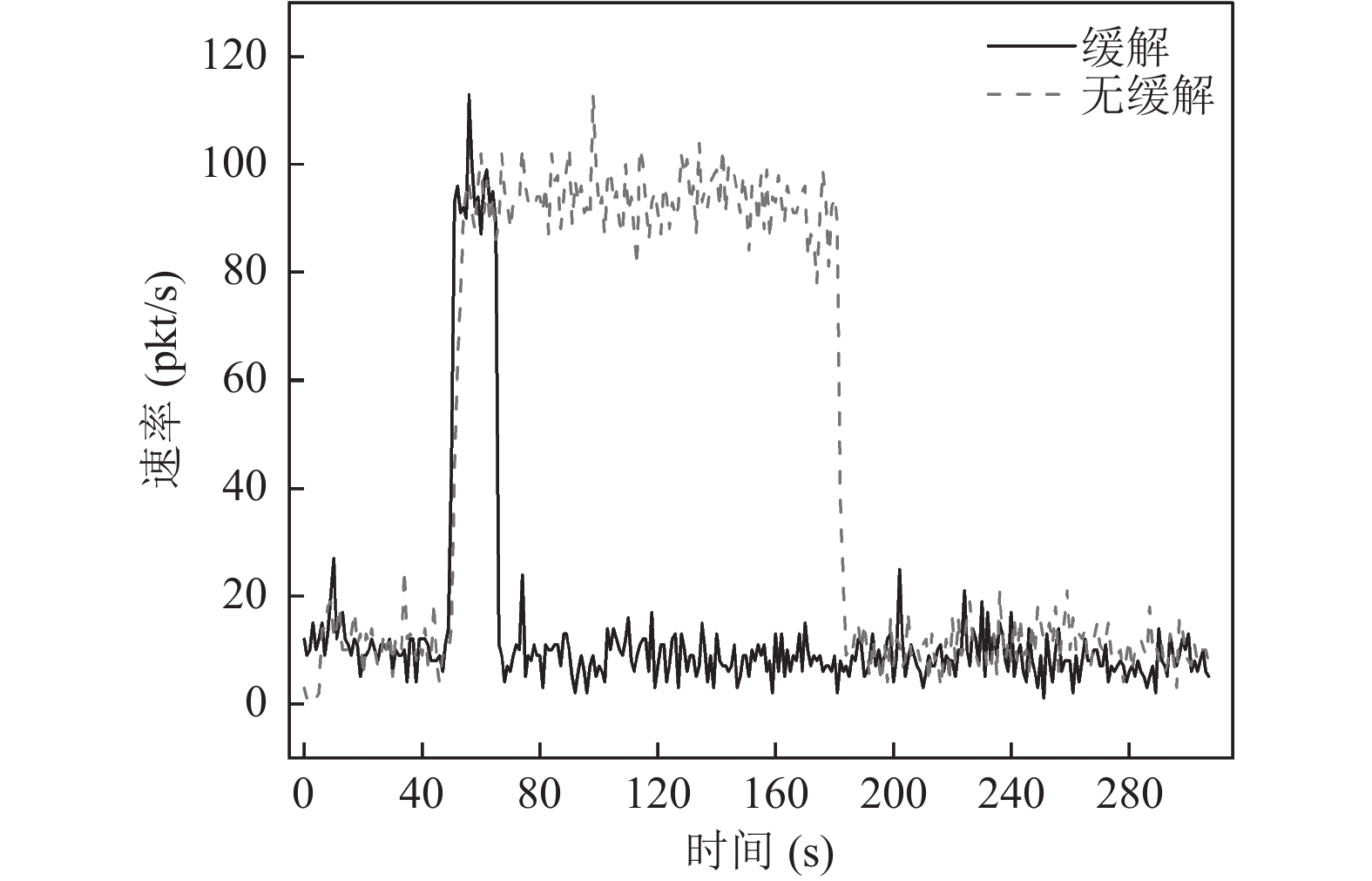

图4展示了在有缓解模块和无缓解模块的情况下, 受害者遭受攻击时接收数据包数量的变化. 实线表示有缓解模块, 虚线表示无缓解模块. 数据由Wireshark抓包获得. 在正常情况下, 受害者接收数据包的速率约为15 pkt/s. 在第52 s时, 网络遭受攻击, 攻击速率高达92 pkt/s. 如果系统配备了缓解模块, 系统将向攻击源发送阻塞流表项. 受害者的数据包接收速率将在65 s时恢复到正常水平, 检测和缓解总用时约为13 s. 如果没有缓解模块, 系统将在攻击停止后, 即180 s时才能恢复到正常水平.

为验证阈值警告模块的优势, 本文统计了在网络处于正常状态时, 使用和不使用阈值警告模块的控制器CPU平均使用率. 结果如表3所示, 使用阈值警告模块的控制器的CPU平均使用率低于不使用阈值警告模块的控制器. 因为不使用阈值警告模块的检测方案是周期性调用的. 这种方案需要周期性请求流表信息以及检测, 从而消耗控制器的CPU资源. 而使用阈值警告模块的检测方案是被动触发的, 不需要周期轮询数据以及检测. 随着网络规模和流表信息的增加, 控制器需要处理的数据也会变多, 对CPU的占用也会增加.

4 结论与展望

本文设计并实现了一种SDN中的轻量级DDoS攻击检测和缓解系统. 该系统使用被动触发的熵值检测方法, 不需要周期性轮询检测, 因此可以减少控制器CPU资源的消耗. 此外, 系统采用更加精确的决策树模型来判断网络是否存在攻击流量, 从而降低误报率. 最后, 通过不对称分析确定攻击源并下发阻塞流表项. 实验结果表明, 该系统具有较好的实时性、高检测率和显著的缓解效果. 另外, 有警告模块的系统与无警告模块的系统相比, 控制器CPU平均使用率减少了7.85%. 由于本文仅考虑了单控制器的实验环境, 今后还需要进一步研究多控制器下的检测和缓解问题.
