始终把安全生产放在第1位, 尤其是在建筑施工领域这样长期有较高风险的环境中. 目前, 建筑行业仍属于安全事故高频发的行业, 参加施工人数的逐年递增, 是一个不可忽视的庞大群体^[1]. 而安全帽作为生产工作者的必备安全工具, 它能够起到缓冲和减震的作用, 还能分散一定的压力, 对于保护人的头部来说作用很大. 如果没有佩戴安全帽, 就会失去对头部的保护, 佩戴人员非常容易受到伤害. 因此, 在施工现场, 要求现场人员必须要佩戴安全帽, 并且要正确佩戴, 最大程上减少安全风险^[2]. 所以, 对安全头盔的配戴状况进行监测, 对于保障工人的生命健康有着十分重大的现实意义.

现阶段, 目标检测算法可以分为两个主流方向: 一种是基于回归策略的单阶段检测算法, 如SSD^[3]、YOLO系列^[4-7]、RetinaNet^[8]等. 这类算法的核心理论是将图像输入模型, 直接返回目标的边界锚框、位置和类别信息. 另一种是基于优化候选区域的两阶段检测算法, 主要有R-CNN^[9]、Fast R-CNN^[10]、Faster R-CNN^[11]和R-FCN^[12]等. 这类算法主要是在第1阶段从图像中生成一个候选区域, 然后在第2阶段将候选区域输入到卷积神经网络中, 利用分类器对结果进行类别的判定. 这两种方法都有各自的优点, 其中单阶段的检测方法具有更高的时效性, 在实时性上有很大的优越性, 而两阶段的检测方法平均精度更高, 识别的结果更准确.

上述两类算法在安全帽佩戴检测中均有大量运用, 但存在对小目标安全帽检测效果不佳的问题. 2021年李鹏^[13]在Faster R-CNN的基础上增加可变形卷积和可转换空洞卷积, 获得了一个能够自适应目标尺度转换的多尺度安全帽佩戴检测网络结构, 其平均准确度较当时最优的模型有所改善, 但对于小目标安全帽以及遮挡目标的检测效果并不理想. Song^[14]在YOLOv3的基础上提出压缩激励的RSSE模块用于加强特征提取, 采用四尺度特征预测代替三尺度特征预测, 并且改进了CIOU损失函数, 该方法在提高了探测准确率和速度的同时, 也提高了探测的速度, 但是在小物体上, 其探测效率不高, 而且容易受到光线的干扰. 杨贞等^[15]基于YOLOv4并且采用深层次的网络模型替换传统的深度特征网络模型, 具有良好的健壮性, 但对于远距离小目标安全帽佩戴检测的误检率较高, 存在人员密集场景下检测不出的情况.

此外, 由于图像中的小目标具有较低的特征表示和较低的分辨率, 以及在人群中很容易发生遮挡等特点, 针对小目标安全帽检测也成为了研究的重难点. 吕宗喆等^[16]基于YOLOv5算法对损失函数的计算方法进行了优化, 并且加入了切片辅助微调和推理, 让小目标能够产生更大的像素面积, 从而提高了网络的微调与推断能力. 李嘉信等^[17]提出了一种多维空间注意力模型, 对各维度的空间特性进行融合, 同时结合特征提取过程中的多种特征, 实现了在特征抽取中对多维信息的有效获取. 朱玉华等^[18]在Faster R-CNN的基础上将ResNet101和FPN进行了融合, 形成了一个多尺度的特征提取网络. 在安全帽识别过程中, 对安全帽识别器的大小进行了适当的调节, 使得安全帽识别器能够覆盖全部的目标区. 这些方法都旨在保留小目标的特征, 加强特征提取过程. 受此启发, 本文也将其作为切入点进行研究.

本文基于安全帽佩戴检测任务, 并且针对小目标检测, 提出了一种改进的YOLOv5s算法. 在确保检测准确率的同时, 尽量加快检测的效率, 本文使用了基于YOLOv5s的轻型算法. 首先, 在小物体探测中加入一个小型物体探测层次, 以提高其探测准确率. 其次, 针对特征提取不充分问题, 在YOLOv5s中加入了改进的ShuffleAttention注意力机制, 其对特征通道进行分组, 并对每个子特征同时使用空间和通道注意力机制, 最终让不同组的特征进行融合. 最后, 为了提取更加有效的特征信息, 提高目标的检测精度, 提出了SA-BiFPN网络结构, 将改进的ShuffleAttention注意力机制和BiFPN结构融合, 采用双向多尺度特征融合技术, 可以增强模型的学习性能, 减少漏检率.

1 YOLOv5s的网络结构

YOLOv5是目前YOLO系列算法中最优秀的一代, 其精度高, 运行速率快, 而且体积较少. YOLOv5共有5种模型: YOLOv5n、YOLOv5s、YOLOv5m、YOLOv5l和YOLOv5x. 它们之间最大的差异在于, 在特定的网络中, 特征提取模块的数量是和卷积核有差别的. 模型大小和参数数目在5种不同的版本中依次递增. 鉴于安全帽佩戴检测对实时性和轻量化方面的需求, 本文从模型的大小、效率和准确度等角度出发, 选择YOLOv5s作为改进的算法框架.

YOLOv5s网络主要由4部分组成: input、backbone、neck和head. Input中使用了 Mosaic的数据强化技术, 将4幅照片采用随机放缩、随机剪切以及随机排列的方式进行拼接, 大大丰富了检测数据集, 特别是随机缩放增加了很多小目标, 让网络的鲁棒性更好^[19]. Backbone主干网络主要的作用是用来提取图片特征, 其主要由CBS、C3、SPPF等模块组成. CBS从图像中提取特征, 然后使用C3来减少计算量和内存, 有利于加快推理速度, SPPF为空间金字塔池化层, 通过不同池化核大小的最大池化进行特征提取, 提高网络的感受野. Input还引入了基于图像的自适应性调整和基于图像扩展的算法. Backbone部分是YOLOv5s的主干网络, 是用来提取特征的网络. 主要由CBS、C3、SPPF等模块组成, CBS对图像提取特征, 之后用C3降低计算量和内存, 有利于加快推理速度, SPPF为空间金字塔池化层, 通过不同池化核大小的最大池化进行特征提取, 提高网络的感受野. Neck中使用了 PANet的构造方法, 它可以提高模型在不同比例下的检测器, 从而可以区分出相同尺寸和尺寸的相同目标. Head部分是3个Detect检测器, 利用基于网格的anchor在不同尺度的特征图上进行目标检测, 输入大小为640×640的图像, 那么输出的检测层尺度为80×80、40×40和20×20.

2 改进的YOLOv5s算法 2.1 添加改进的ShuffleAttention

针对图像中较小的物体, 由于其所占的像素较少, 且容易受到周围环境等因素的影响, 使得原有YOLOv5模型在进行卷积取样时, 小目标的特征信息很容易丢失, 因此本文引入ShuffleAttention (SA)^[20]注意力机制, 告知模型应该更多地注意哪些地方. 对于小型和集中的对象, 该方法能有效地进行特征信息的提取, 从而进一步提高了检测的精度.

注意力机制主要分为两类, 一类是空间注意力机制, 另一类是通道注意力机制. 通过不同的聚合策略、变换和增强函数, 将不同位置的相同特征聚合起来, 分别去获取像素对之间的关系和通道依赖关系. 虽然将二者结合起来可能会获得更优的表现, 但还是会不可避免地增加算力消耗, 比如CBAM^[21], 而SA可以解决此类问题. SA可以将两种注意力机制有效地结合起来, 并且模型的复杂度较低, 计算量小.

首先对于给定的特征图 $X \in {R^{C \times H \times W}}$ , 其中 $C, \; H, \; W$ 分别是通道数、空间高度和宽度. SA 首先沿着通道维度将 $X$ 划分为 $G$ 个组, 即 $X = [{X_1}, \cdots, {X_G}]$ , ${X_k} \in {R^{C/G \times H \times W}}$ , 在训练过程中每个子特征 ${X_k}$ 逐渐地获取一个语义响应. 然后利用注意力模块, 让每个子特征都生成一个对应的重要度系数. 在任意一个注意力单元的开始时刻, ${X_k}$ 的输入会沿着通道维度, 使其分为两个分支, ${X_{k1}}, {X_{k2}} \in {R^{C/2G \times H \times W}}$ .

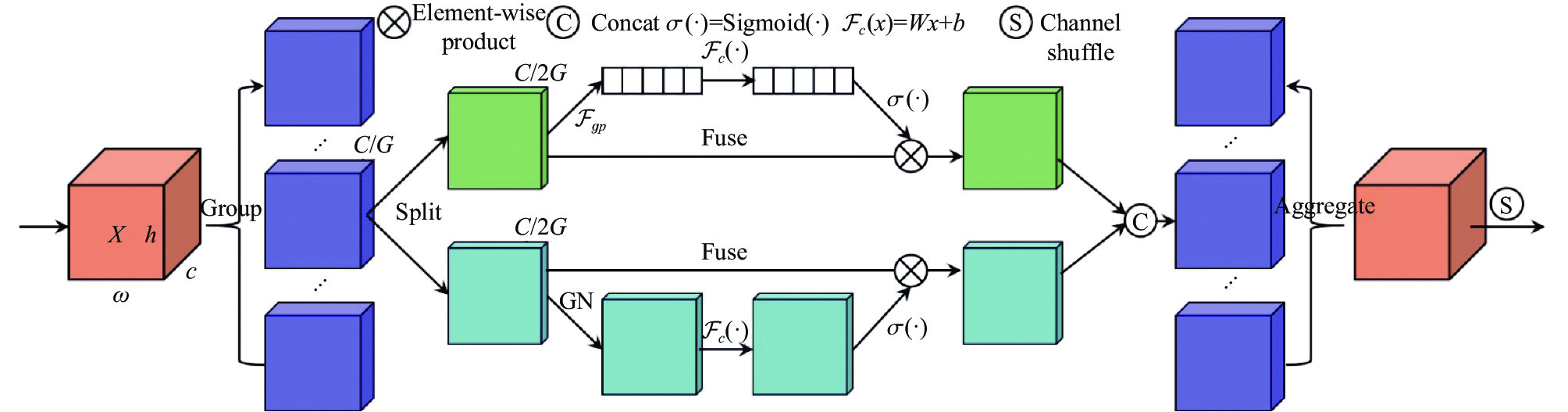

如图1, 一个分支利用通道间的相互关系, 输出通道注意力图, 另一个分支则会利用特征的空间关系, 输出空间注意力图. 这样, 模型就可以关注在那些有意义的信息上. 然后两个分支的结果会被拼接起来, 使得通道个数与输入的个数相同. 最后, 所有的特征会被聚合起来, 沿着通道维度实现跨组信息交流. 通道注意力和空间注意力的输出表示分别如式(2)、式(3)所示:

$ s = \frac{1}{{H \times W}}\sum\limits_{i = 1}^H {\sum\limits_{j = 1}^W {{X_{k1}}} } \left( {i, j} \right) $

(1)

$ X_{k1}^\prime = \sigma ({W_{1s}} + {b_1}) \cdot {X_{k1}} $

(2)

$ X_{k2}^\prime = \sigma ({W_2} \cdot GN({X_{k2}}) + {b_2}) \cdot {X_{k2}} $

(3)

其中, ${W_1} \in {R^{C/2G \times 1 \times 1}}$ 和 ${b_1} \in {R^{C/2G \times 1 \times 1}}$ 用于缩放和平移 $s$ , GN为Group Norm, 用于获取空间统计数据, 而 ${W_2}, \; {b_2}$ 是形状为 ${R^{C/2G \times 1 \times 1}}$ 的参数.

值得注意的是, ${W_1}, \; {b_1}, \; {W_2}, \; {b_2}$ 和GN超参数为SA中引入的参数. 在单个SA模块中, 每个分支中的通道数为 $C/2G$ , 因此单个SA模块中的总参数为 $3C/G$ . 但其实SA模块的总参数相对于YOLOv5s网络百万级别的参数量来说微不足道, 而且参数 $G$ 的不同取值对通道注意力有较大的影响, 因此本文考虑从分组数作为切入点进行改进.

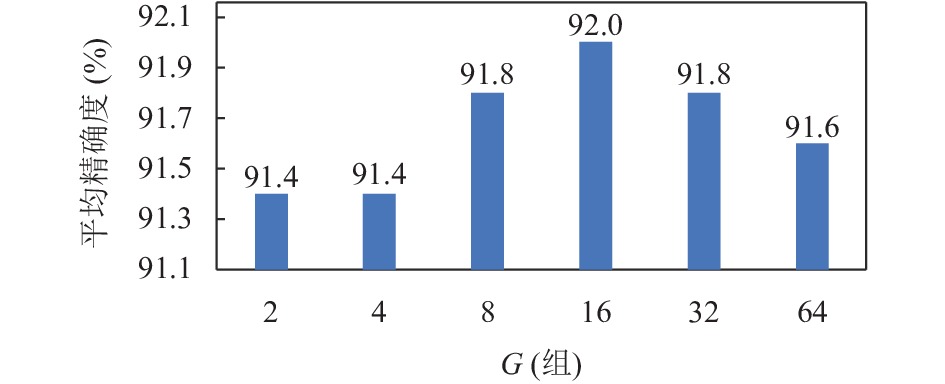

SA的作者设置默认的 $G$ 为64, 也就是将特征图分为64组, 这样虽然让参数量有所降低, 但过多的分组会降低通道注意力的效果, 使得组与组之间的通信变弱, 影响小目标的检测精度. 经过实验探究(如图2所示), 在可能不添加更多参数的情况下, 同时尽可能地提高检测的平均精确度, 本文选择将特征图分成16组, 即设置 $G$ 为16, 这样在增加少量参数的情况下, 让SA注意力机制更适合于本文的小目标检测, 检测精度更高. 算法流程如算法1所示.

算法1. 改进G为16的SA注意力机制

1) 输入特征映射 $\scriptstyle X$ , 沿着通道尺寸将其分为16组, 即 $\scriptstyle X = [{X_1}, \cdots , {X_{16}}] $ , 并且每组 $\scriptstyle X$ 逐渐捕获训练过程中的特定语义响应;

2) 将每组 $\scriptstyle X$ 分为两部分, 一部分使用通道注意力, 另一部分使用空间注意力;

3) 对两个部分按通道数进行叠加, 实现组内的信息融合;

4) 对所有的 $\scriptstyle X$ 进行随机混合操作, 使不同组之间进行信息流通;

5) 输出特征图.

SA-16 (将SA中对特征图的分组设置为16)模块不但可以提取图像更多的基本特征, 还可以加强特征间的相关信息交流, 有利于模型对深浅、大小特征的全局采集, 从而提高模型的准确率. 并且SA-16引用的参数量并不多, 保证了模型的轻量性.

2.2 改进的多尺度特征融合网络SA-BiFPN

低层神经网络具有较低的感知范围和较好的特征表达, 具有很好的解析度, 但对语义的描述能力不够全面. 与之相反, 随着网络层次的增加, 感知范围会越来越大, 语义表达也会越来越好, 但同时也会影响到图像的解析度. 在进行多层次的卷积运算之后, 许多细节特性会逐渐模糊, 对图像的描述也会减弱, 这也是小目标检测困难的原因之一. 因此, 为了获得强语义性的特征, 更好地检测出小目标对象, 多尺度特征融合应运而生.

目前常见的特征融合网络有FPN^[22]、PANet^[23]和BiFPN^[24]等. FPN特征金字塔结构首先对特征点进行不断的下采样后, 拥有了一堆具有高语义内容的特征层, 然后重新进行上采样, 使得特征层的长宽重新变大, 用大尺寸的特征图去检测小目标. PANet相较于FPN增加了一条自底向上的通道, 用于缩短层之间的路径, 还提出了自适应特征池和全连接融合两个模块, 保证特征的完整性和多样性. BiFPN给各个特征层赋予了不同权重去进行融合, 让网络更加关注重要的层次.

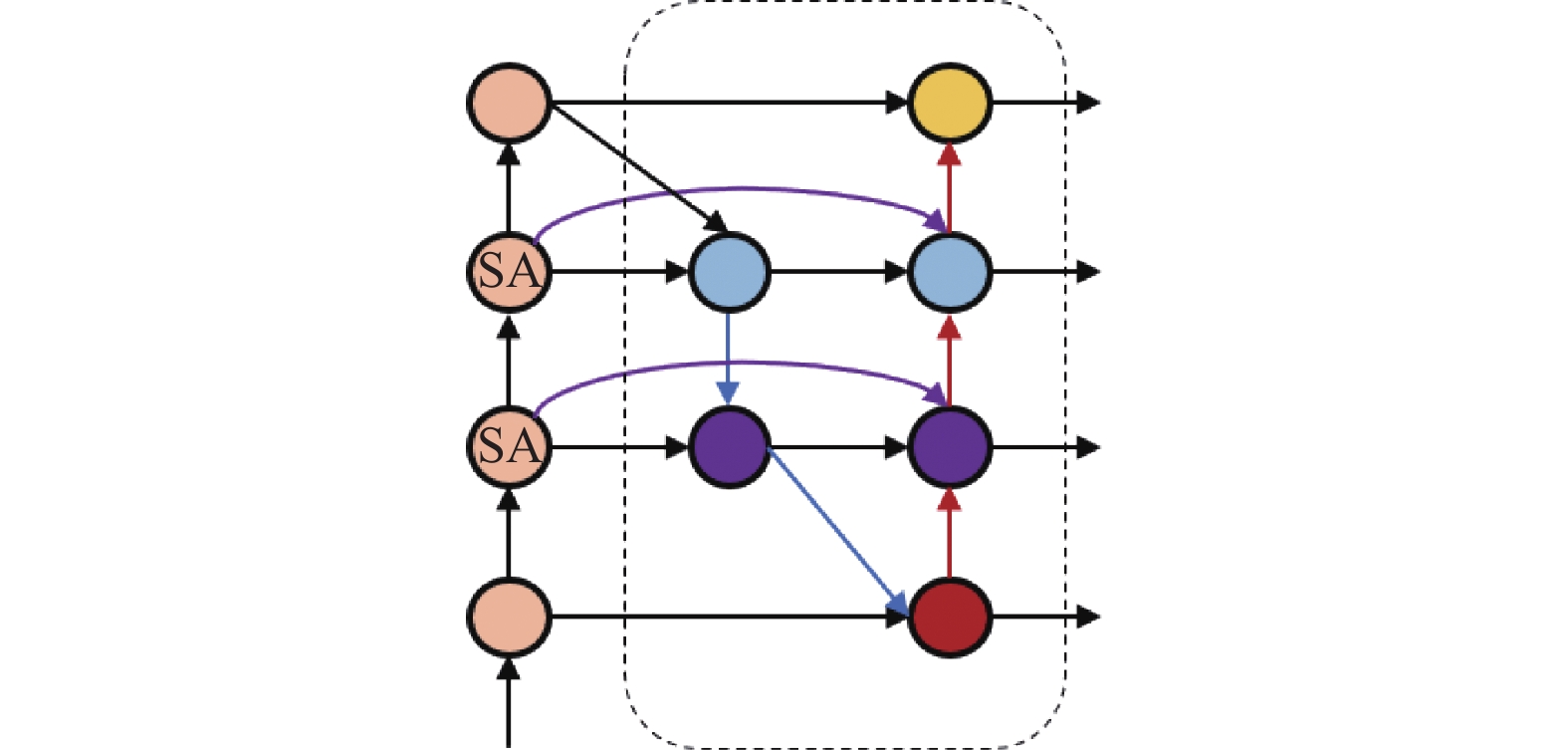

为了提取更加有效的特征信息, 本文提出了SA-BiFPN网络结构, 将SA-16和BiFPN结构相结合. 首先从骨干网络SA-16层中提取不同大小的特征图, 然后通过水平连接与下采样层进行第一次特征融合, 再通过跳跃连接与相同尺度下的上采样层和下采样层进行第2次特征融合, 最后得到多尺度融合特征图^[25]. SA-BiFPN网络结构图如图3所示, 算法流程如算法2所示.

本文将YOLOv5中的特征金字塔网络PANet改进为SA-BiFPN结构, 增强了特征金字塔的表达能力, 使网络的特征融合能力达到更优. 将backbone中经过SA模块处理的特征图被反复地输入到BiFPN结构中, 进行双向多尺度的特征融合, 从而增强了模型对特征的提取能力, 并且提取的特征更加有效, 提升了模型的准确率.

算法2. 结合SA注意力机制的BiFPN

1) 输入带有SA注意力的特征结点;

2) 增加一个跳跃连接, 由于它们在相同层, 在不增加过多计算量的同时, 可以融合更多的特征;

3) 对同一层进行多次重复, 以达到更高层次的特征融合. 将每一条双向(自上而下和自下而上)路径视为一个特征的网络层;

4) 增加一个额外的权重, 让网络可以学习每个输入特征的重要性;

5) 输出特征结点.

2.3 增加小目标检测层

原始的YOLOv5s网络的head部分共有3个尺度的检测层, 如果输入图像的尺寸为640×640, 那么输出的检测层尺寸分别为80×80, 40×40, 20×20, 分别用于小、中、大目标的检测. 然而, 由于实际场景中情况复杂, 施工现场的工人较多, 且大多在远处或高空作业, 在视频或图像中的显示较小, 为了提高佩戴安全帽检测的准确率, 本文在原YOLOv5s网络的head部分再增加一个尺度为160×160的检测层, 满足识别小目标安全帽的需求. 这样在head部分共输出4个尺度的检测层, 而在模型训练时输出层每层都有3个先验框, 那么所有先验框的数量就增加到了12个. 增加的检测层更有利于检测小目标安全帽, 减少漏检、误检的情况.

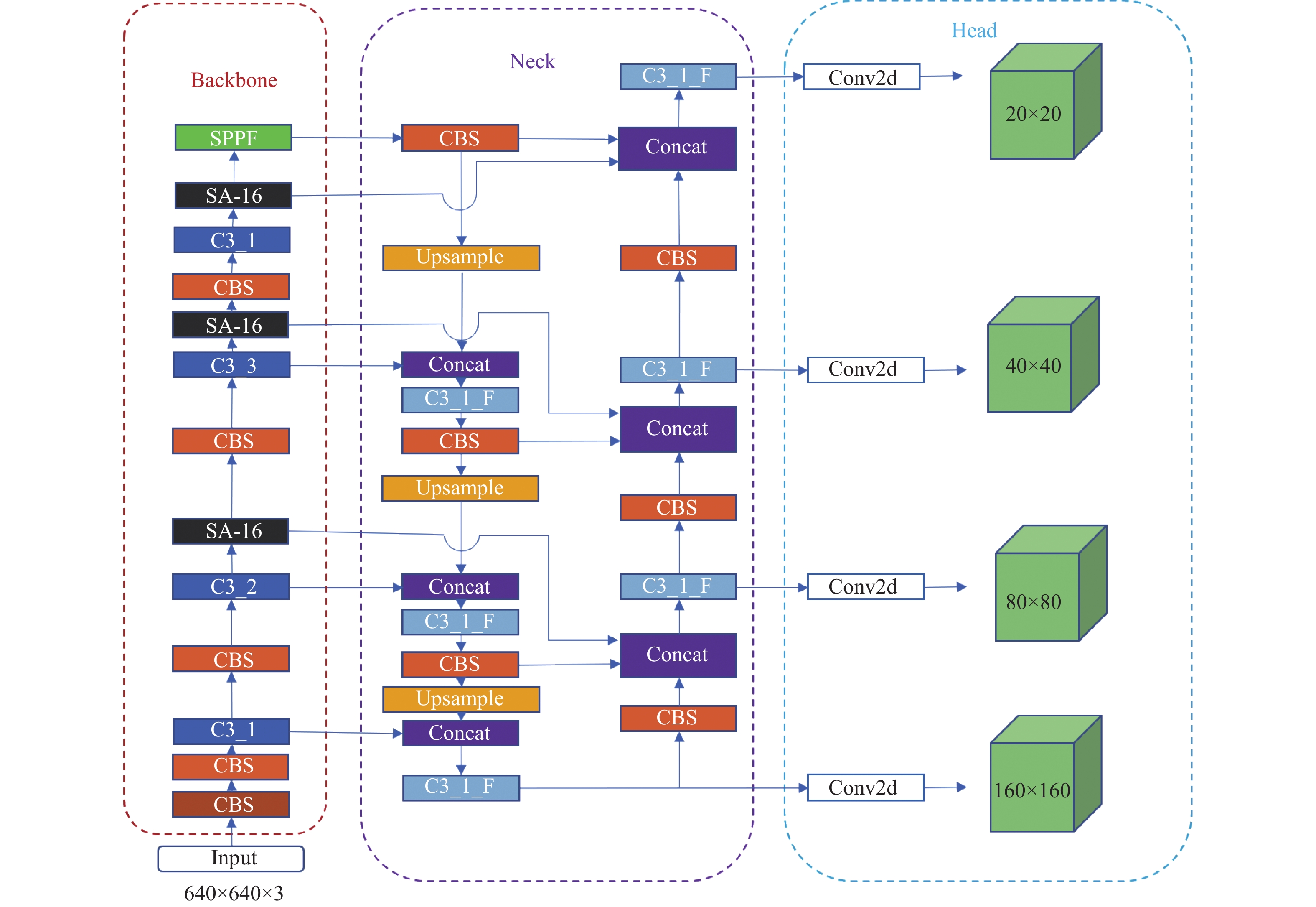

最终改进的SAB-YOLOv5s模型如图4所示.

3 实验结果及分析 3.1 实验环境及数据集

本文的实验环境为单张Tesla V100GPU, 内存32 GB, 基于Linux操作系统, 使用PyTorch 1.10.2作为深度学习框架, Python版本为3.7.6, CUDA版本为10.2. 消融实验硬件配置环境相同.

本文所使用的安全帽佩戴检测数据集是SHWD (safety helmet wearing-dataset). 该数据集一共包括7581张图像, 其中包含了9044个戴着安全帽的对象, 11514个没有戴安全帽的对象, 并且本文还把数据集中的 VOC格式用 Python脚本批量地转化成 YOLO格式, 方便利用YOLOv5s模型进行训练. 标注的内容包括两类, 分别是hat和person. 其中hat代表佩戴安全帽, person代表未佩戴安全帽. 该数据集编写脚本随机分成训练集、验证集和测试集, 其中训练集有5957张图片, 验证集有812张图片, 测试集有812张图片, 训练集、验证集和测试集都是独立的.

3.2 训练策略与评估指标

进入网络训练的图片大小都被设置为640×640, 初始学习率lr0设置为0.01, 并且使用余弦退火动态调整学习率, 学习率动量为0.937, 权重衰减系数为0.0005, batch size为24, 为增加训练样本的多样性, 开启Mosaic数据增强, 采用SGD函数优化函数, 训练100个epoch.

对实验中的真实情况和预测情况的分类如表1所示. 其中TP表示预测情况与真实情况都为正例, FP表示预测为正例而真实为反例, FN表示预测为反例而真实情况为真例, TN表示预测情况的真实情况均为反例. 本文采用的衡量指标包括平均精度AP (average precision)和均值平均精度mAP (mean average precision), 平均精度综合考虑了精确率P (precision)和召回率R (recall). 同时为了实际部署的需要, 也应考虑模型的体积, 也就是训练完成后生成的模型权重大小. 以P为纵轴, R为横轴构成P-R曲线, 那么AP就是P-R曲线围成的面积, 而mAP就是所有类别AP的平均值, 一般取IoU=0.5来计算mAP也就是mAP@0.5. 上述所提指标计算如下:

$ P = \frac{{TP}}{{TP + FP}} $

(4)

$ R = \frac{{TP}}{{TP + FN}} $

(5)

$ AP = \int_0^1 {P(r)dr} $

(6)

$ mAP = \frac{{\displaystyle\sum\limits_{i = 1}^n {A{P_i}} }}{n} $

(7)

其中, $n = 2$ , 因为本次实验的检测类别数为2, 而 $A{P_i}$ 则表示第 $i$ 个类别的准确率.

3.3 损失函数对比

YOLOv5网络的损失函数共包含3个部分: box_loss表示定位损失函数, 用于衡量预测框与标定框之间的误差; obj_loss表示置信度损失函数, 反映了网络的置信度误差; cls_loss表示分类损失函数, 用于计算锚框与对应的标定分类是否正确.

$ IoU = \frac{{(A \cap B)}}{{(A \cup B)}} $

(8)

$ {{GIoU\_Loss}} = IoU - \frac{{C - (A \cup B)}}{C} $

(9)

$ L = - \frac{1}{n}\sum\limits_x {[y\ln a + (1 - y)\ln (1 - a)]} $

(10)

box_loss采用GIoU_Loss函数, GIoU_Loss较于IoU_Loss具有更快的收敛速度, 并且更加稳定. 计算公式可表示为式(9), 其中 $A$ 是真实目标框, $B$ 是预测框, $C$ 是这两个区域的闭包(包含这两个矩形区域并且平行于坐标轴的最小矩形). obj_loss和cls_loss采用交叉熵损失函数, 计算公式可表示为式(10), 其中 $x$ 代表样本, $y$ 代表标签, $a$ 表示预测的输出, $n$ 表示样本总量.

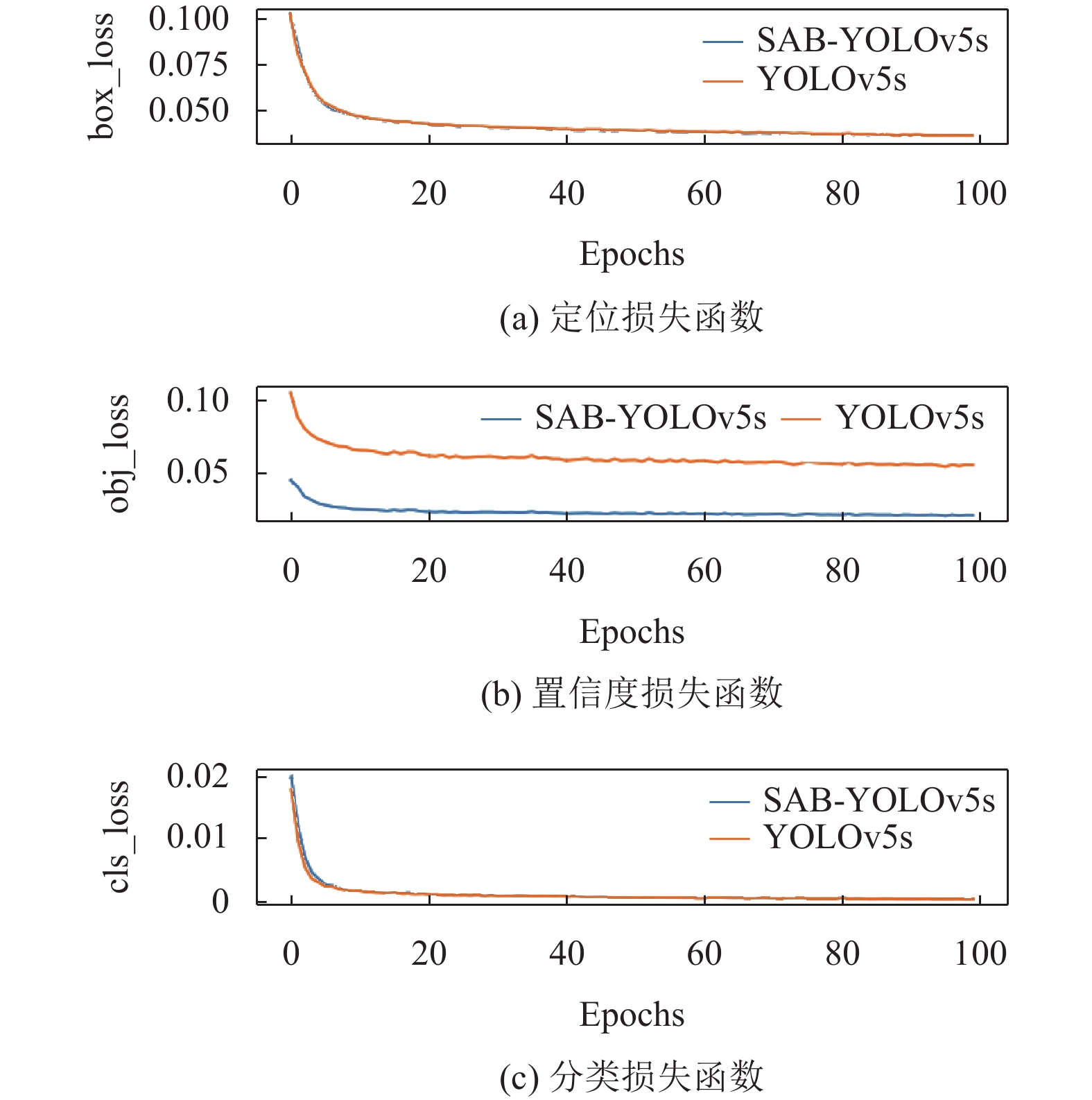

图5从上到下表示box_loss、obj_loss和cls_loss, 它们可以度量神经网络预测信息与期望信息(标签)的距离, 预测信息越接近期望信息, 损失函数值越小. 由图可以明显看出SAB-YOLOv5s模型的obj_loss较于YOLOv5s模型来说收敛速度更快, 并且损失值也更小, 说明本文提出的模型提升了原网络的收敛能力, 并且网络的置信度更高, 识别更准确.

3.4 实验结果对比和分析

为了能更加为清晰地展现检测结果和评价性能, 本文进行了模块的消融实验, 其实验结果如表2所示.

从实验结果可以看出, 相较于原始的YOLOv5s, 增加了小目标检测层后, mAP从90.8%提高到了91.4%. 实验结果显示增加检测层后提高了网络对小尺寸目标的检测准确性, 减少了小目标安全帽的漏检率. 而在增加了SA-16模块后, mAP从91.4%提升到了92.0, 结果表明网络在增加SA注意力机制后提高了对图像浅层和深层特征信息的提取能力, 检测精确度有一定程度的提高. 在最终增加SA-BiFPN网络进行多尺度特征融合后, mAP达到了92.5%, 有效提高了网络模型的检测精确度. 最终模型的mAP相较于原始的YOLOv5s, 提高了1.7%, 而模型权重仅增加了1.5M, 验证了本文改进算法的可行性.

同时为了探究本文算法对数据集中佩戴安全帽和未佩戴安全帽两种图像的具体提升情况, 表3列出了YOLOv5s算法和本文算法的详细参数对比. 从表中可以看出, 本文算法对于原始YOLOv5算法的AP值均有所提升, 其中佩戴安全帽的情况提升了1.9%, 而未佩戴安全帽的情况提升了1.4%.

从图6可以看出, 原始的YOLOv5s模型存在着相当一部分漏检的情况, 尤其是小目标安全帽佩戴检测, 而这恰恰是实际应用中安全帽佩戴检测的难点、痛点. 本文提出的算法能够有效解决密集小目标未识别的问题, 优化安全帽检测中漏检的问题. 但本文算法的检测结果如图7所示也存在一些瑕疵, 大部分目标物体检测精度提高的同时, 少部分有非常微小的降低.

3.5 对比实验

为了证明SAB-YOLOv5s模型在安全帽佩戴检测方面的优势, 我们将其与当前常用的一些目标探测方法作了对比, 如YOLOv4, SSD300, Faster-RCNN和原始的YOLOv5s算法.

由表3可知, 与其他主流的目标检测方法相比, 本文提出的SAB-YOLOv5s网络模型其mAP值都有一定的提升, 达到了92.5%. Faster-RCNN在安全帽佩戴检测中精度比较高, 达到了90.9%. 但是其计算量太大, 生成的模型远大于YOLOv5s目标检测算法模型.

YOLOv4算法模型平均精度较低, 生成的模型也较大, 不适合实际部署. 本文提出的算法模型仅比原始YOLOv5s算法模型增加了1.5M, mAP却达到了92.5%, 佩戴安全帽检测和未佩戴安全帽检测的平均精度都有所提升.

为了对模型的检测效率进行比较, 文章将不同算法的检测速度进行了单独的测试, 并且在相同的GPU上进行了试验. 结果表明, 经过改进后的YOLOv5算法的检测速度要比原YOLOv5算法慢一些, 但与YOLOv4相比提高了15 FPS, 与SSD300相比提高了27 FPS, 同时也证明了改进后的算法是有效的, 可以保证模型快速地对安全帽佩戴进行检测.

4 结论

针对高密度小像素物体在安全帽佩戴检测中出现的漏检和误检问题, 本文提出了一种改进YOLOv5s的算法. 在YOLOv5s的基础上, 首先增加了一个尺度为160×160的小目标检测层, 提高了小目标安全帽的检测精度, 然后引入SA-16注意力机制, 在此基础上加入了一种基于SA-BiFPN的新型拓扑结构, 实现了多维的双方向特征的融合, 从而提高了识别的性能. 改进后的算法模型较为轻量化, 能够集成到实际应用的安全检查框架中, 可广泛部署于生产环境中. 但是SHWD数据集对未佩戴安全帽的情形标注地还是不够全面, 有些头像识别不出来, 如何准确全面地检测出头像是下一步的研究方向.
