1 引言

网络游戏是目前人们重要的娱乐方式和社交手段, 根据CNNIC (中国互联网信息中心)第49次《中国互联网络发展状况统计报告》显示, 截至2021年12月, 我国网民规模达10.32亿, 其中我国网络游戏用户规模达5.54亿, 占网民整体的53.6%. 和平精英、王者荣耀、荒野行动、穿越火线、英雄联盟等是高校学生广泛喜爱的游戏, 部分学生因沉溺于网络游戏而荒废学业, 无法顺利完成学业. 对高校校园网管理部门, 游戏流量占用了校园网大量的带宽若不加以控制, 会影响高校正常教学、科研以及管理业务流量的顺畅传输. 为了精确了解校园网网络游戏的占用校园网资源的情况, 并在必要的情况下能够对游戏流量的带宽加以适当的管控, 需要精确识别游戏流量, 为提升数字校园为学校教学科研服务的质量提供技术支持.

早期, 研究者主要采用基于端口、基于深度包检测(DPI)、基于传输层行为等传统的网络游戏流量识别方法进行课题的研究. 文献[1]利用Wireshark工具抓取不同类型的网络游戏流数据, 采用协议过滤和IP过滤的方法对数据进行预处理, 并通过大量的统计特征分析找出适合于游戏流分类的特征, 实验结果表明, 利用IP过滤和提取出的特征组合可以有效地提高识别准确率. 文献[2]通过对游戏报文的内容研究, 提取出识别游戏流量的特征规则库, 并基于EGT-PC算法提出了一种高效的游戏流量分类方法. 文献[3]利用网络游戏流量有效载荷的统计特征, 构建了决策树、贝叶斯网络等不同的机器学习识别模型, 对比了不同模型的识别准确性和性能, 实验结果表明, 机器学习模型能够以非常高的准确率识别网络游戏流量. 然而现如今大多数网络游戏都采用了动态端口及加密模式传输, 传统的流量分类技术已不能满足网络游戏流量识别的需求.

当前, 深度学习在网络流量分类领域取得了很好的成绩, 利用其自动提取特征的优势实现了端到端的网络流量分类. 其中, 文献[4,5]首次提出了一种基于深度学习的端到端的流量分类模型, 对原始的流量转换得到灰度图, 利用CNN进行特征提取并分类, 实现恶意流量的检测. 在此基础上, 许多研究者进行了模型的优化. 如文献[6]使用了基于VGG-Net的神经网络进行特征提取, 构建了跨层多特征融合模块进行特征组合, 使网络流量的分类准确率达到97.8%. 文献[7]用VGG16模型作为特征提取网络构建了孪生神经网络模型, 实现恶意流量的检测, 取得了很好的检测效果. 文献[8]则构建基于一维卷积神经网络模型进行流量分类, 达到了81%的分类准确率. 文献[6-12]优化传统的VGG、ResNet等模型构建网络端到端的网络流量分类模型, 以上研究均将网络流量转换为灰度图, 但由于灰度图颜色单一, 各点像素值非常接近, 导致像素值冗余问题, 若直接将灰度图送入深度学习中进行特征提取和分类, 冗余的像素值会浪费计算资源和内存资源, 降低流量分类模型的实用性. 本文针对端到端的网络流量分类模型的数据信息冗余问题, 构建了自编码器模型对数据集先进行特征降维, 然后再提取特征向量, 构成端到端网络游戏流量的粗粒度分类模型. 在特征提取模型中, 参考文献[4]和文献[13]利用CNN网络结构与LSTM网络结构进行串联构成了层次化的时空特征提取模型的研究, 为了避免CNN网络结构与LSTM网络结构进行串联时互相之间的影响. 本文将提取空间特征的卷积神经网络与提取时序特征的LSTM网络进行并联, 构建了类似于伪孪生神经网络的特征提取模型架构提取特征. 实验证明, 本文提出的并联时空特征提取模型架构在网络游戏流量分类方面取得了很好的效果, 识别准确度达97.68%, 同时本文所设计的模型更加轻量化.

2 网络游戏流量分类模型的构建

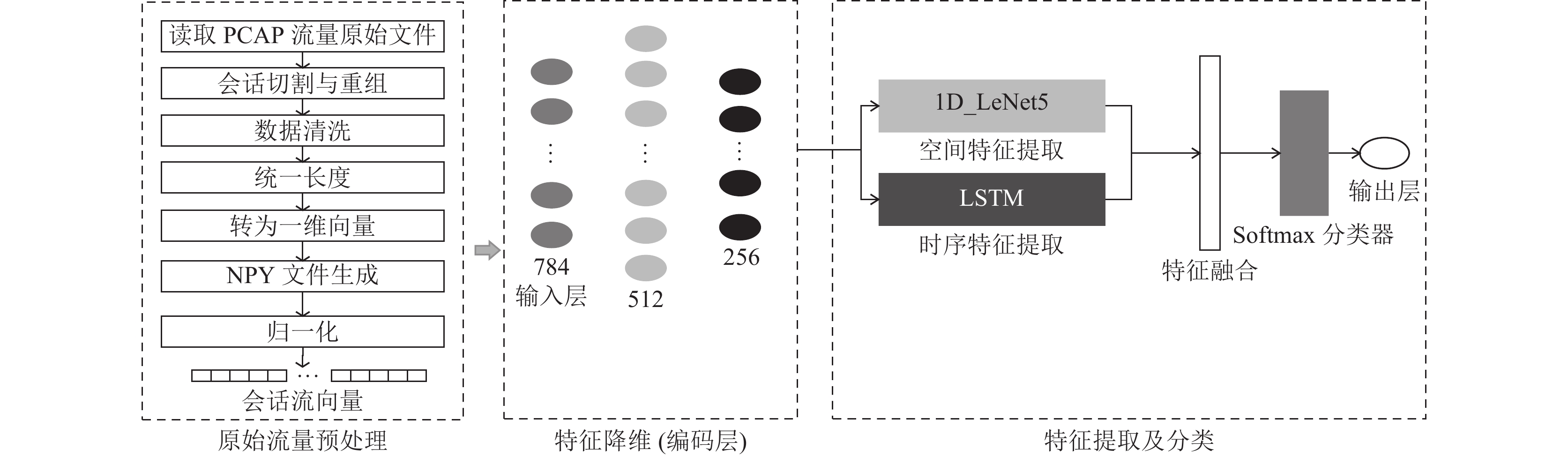

本网络流量分类模型由3个模块构成: 一是数据预处理模块, 将PCAP原始流量文件利用文献[7]预处理工具切分为会话并转为特征向量的格式; 二是自编码器降维模块, 采用自编码器将流量特征向量压缩, 除去无用的特征, 保留有效的特征向量; 三是特征提取与分类模块, 先分别利用卷积神经网络结构提取空间特征、LSTM网络结构提取时序特征, 将空间特征和时序特征进行拼接融合, 然后送入Softmax分类器进行分类. 模型的整体架构如图1所示.

2.1 数据集预处理

本文使用了文献[14]构建数据集进行网络游戏流量粗粒度分类模型性能的研究, 该数据集由自建游戏流量数据和ISCX VPN2016数据并集构成. 其中游戏流量包括了LOL、CF、炉石传说、英雄联盟、CSGO等主流游戏样本集. ISCX VPN2016数据集包括Chat、Email、VoIP、File、P2P、Streaming这6种应用程序流量样本. 原始流量数据集包含完整的PCAP流量, 利用图1预处理流程将原始流量处理为会话流向量NPY文件.

网络游戏以TCP流和UDP流在网络中传输, 可基于五元组进行会话流的切割与重组. TCP流可以根据3次握手与4次挥手确定一条有序流. UDP流则根据数据包的开始发送时间和结束时间确定. 经过删除无效的、重复的流以及MAC和IP等干扰数据后, 若长度大于784 B则截取, 小于则用0填充, 最终形成784 B的一维向量. 该会话流用一维向量X_i=[x_i1, x_i2, x_i3, x_i4, …, x_ij]表示, 其中i代表n个一维向量中的第i个向量, j代表第i个向量中的第j个元素, 即会话流样本中的字节所对应的十进制数值赋值为向量中的对应分量. 一维向量的取值范围为[0, 255], 为了加快模型的训练速度以及收敛速度, 降低模型的计算复杂度, 归一化处理使每个向量值的范围在[0, 1], 归一化算法如式(1)所示.

$ X'_i = \frac{{{X_i}}}{{255}} $

(1)

2.2 自编码器降维

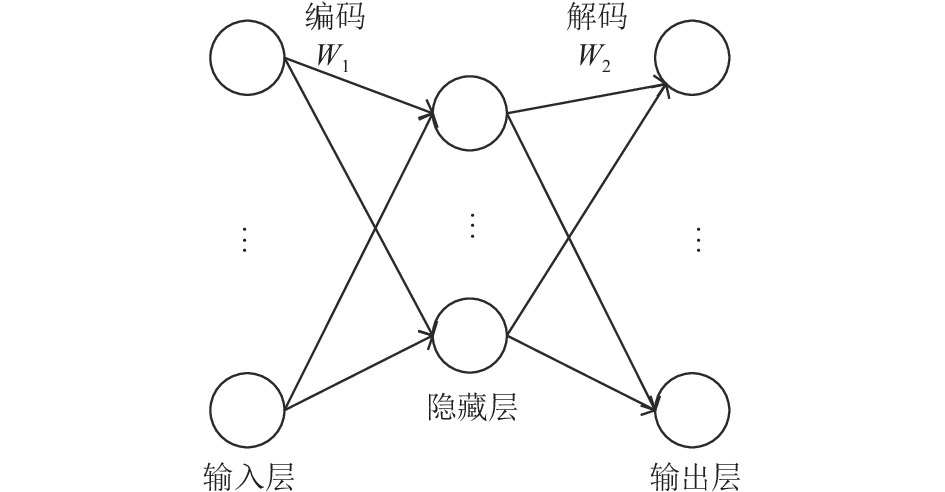

由于缺乏权威带标签网络游戏流量样本, 选择使用无监督算法进行降维. 无监督降维主要包括PCA算法和自编码器算法. PCA算法^[15]属于线性降维, 不适合对非线性关系的网络流量数据集进行降维, 故本文选择自编码器进行特征降维. 自编码器网络模型^[16]由编码器和解码器构成, 自编码器的结构如图2所示. 输入向量用隐藏层压缩成潜在空间表征编码, 该编码值代表了输入向量的重要程度. 然后解码器对该编码进行重构输出.

编码器的函数关系式如式(2)所示.

$ {{h}} = f({W_1} \cdot X + {b_1}) $

(2)

其中, f表示编码层的激活函数, X表示输入数据, W₁表示编码层的权重, b₁表示编码层的偏置项, h表示经编码函数f压缩后的潜在空间表征向量. 解码器则是将潜在空间表征向量h进行解码, 其函数关系如式(3).

$ X' = g({W_2} \cdot h + {b_2}) $

(3)

其中, g表示解码层的激活函数, W₂表示解码层的权重, b₂表示解码层的偏置项, h为编码器处理后的潜在空间表征, $ X' $ 则是通过解码函数. g重构得到输出向量. 在自编码器训练的过程中, 利用反向传播算法, 并且通过多次迭代不断更新W₁、b₁、W₂、b₂参数, 使得 $ X' $ 与 $ X $ 的重构误差较小, 其采用的重构损失函数为均方误差(mean square error, MSE)函数, 重构损失函数如式(4)所示.

$ e = {\textit{MSE}} = \frac{1}{M}{\sum\nolimits_{i = 1}^M {|{X_i} - X'_j|} ^2} $

(4)

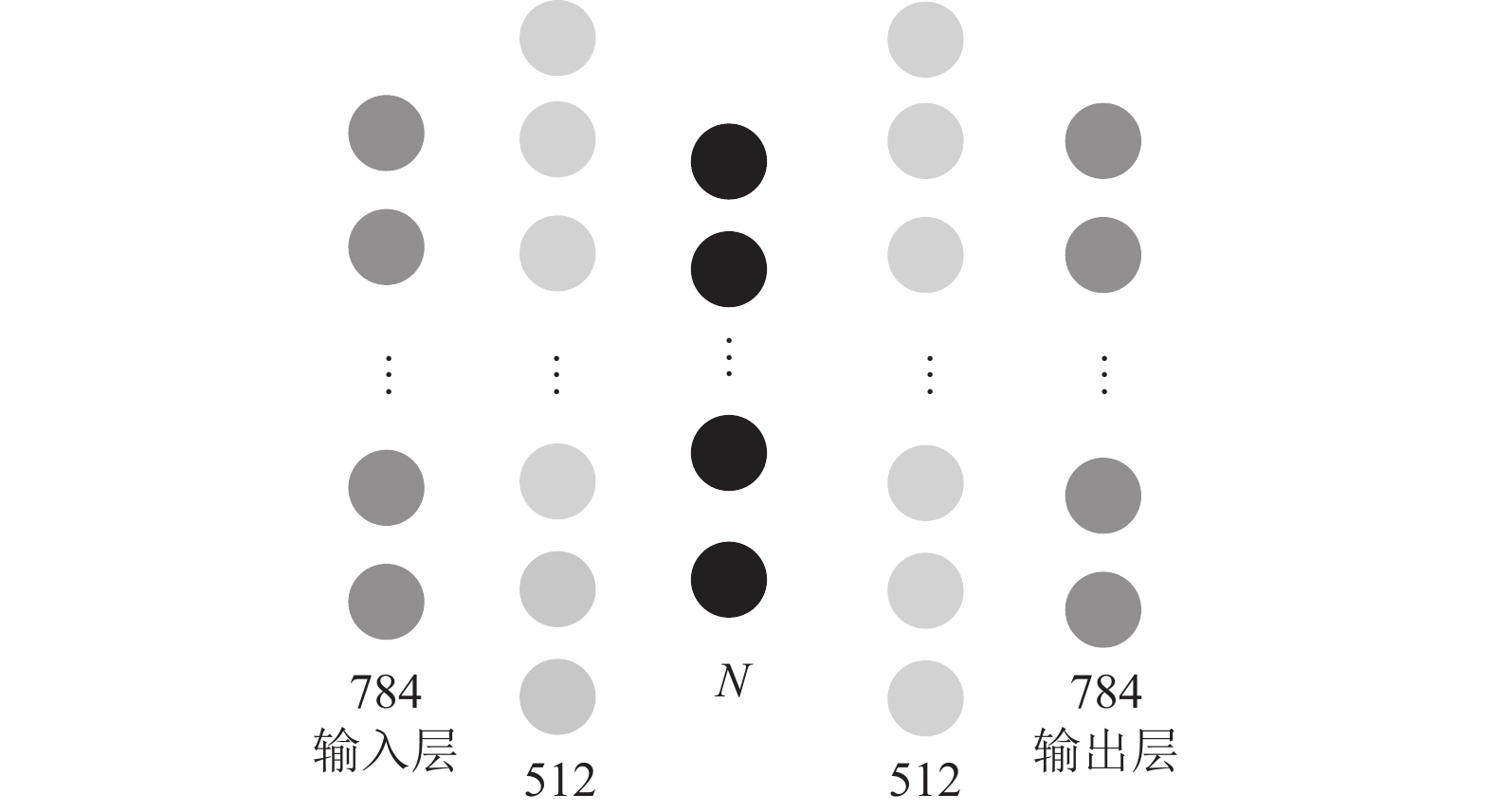

图3为本文设计的AE自编码器的结构, 其中参数N表示降维后的特征向量维数. 本文自编码器包含一个784维度的输入层, 两个512维度的隐藏层和一个N维度的隐藏层, 以及一个784维度的输出层. 模型降维的目标是找出最小特征向量维度N, 利用该维度的特征向量能够使解码器实现原始特征向量的重构, 即降维但不影响分类效果. 为此, 分别将N设置为128、256、512等不同的维度, 使用Softmax分类函数对不同N维特征进行分类, 根据分类结果选择最佳维度N. 结果如表1所示.

表1为AE自编码器网络结构选择不同的维度N降维后, Softmax分类器的结果, 表1表明, 当会话流维度降为256时, 其准确率、精准率、召回率、F1值均高于其他两种维数, 说明256维的特征向量能够保留更好的表征特征, 更有利于模型的分类.

2.3 特征提取及分类模块

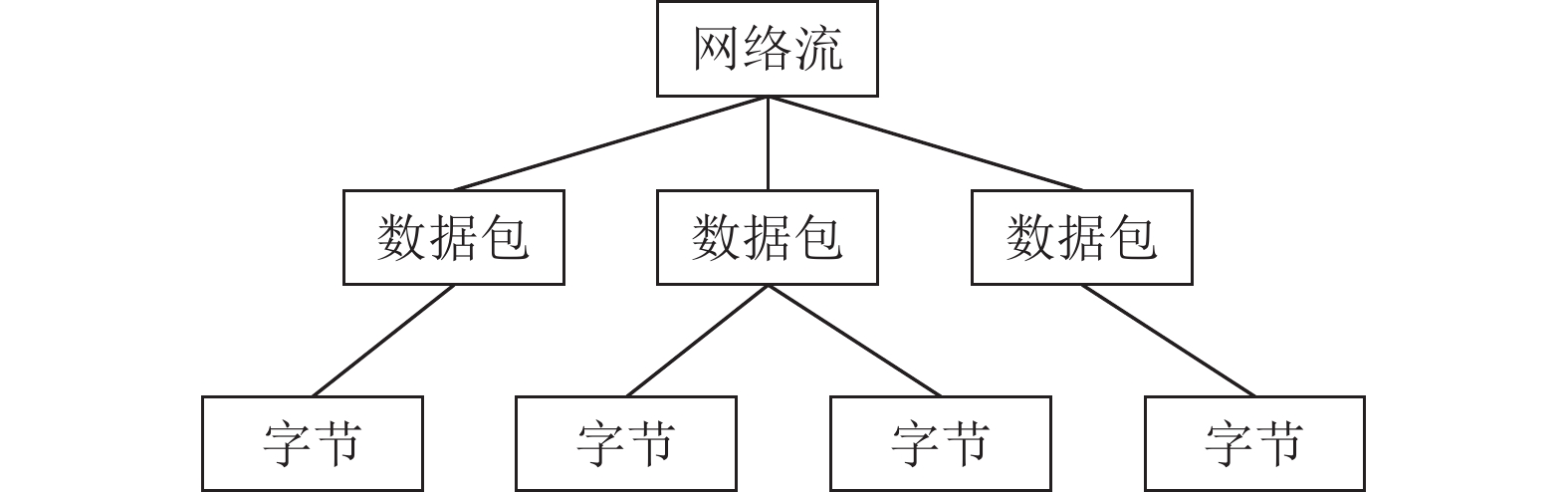

网络流量的层次化特征体系如图4所示, 原始流量是由流量字节, 数据包, 网络流构成, 即原始流量是一种结构化信息. 网络流量中的数据包之间和每条流之间存在着时序特征关系. 本文参考文献[4]思路的基础上, 提出了优化模型用于网络游戏流量特征提取, 即提出了将卷积神经网络(convolutional neural networks, CNN)提取的空间特征和长短期记忆网络(long short term memory network, LSTM)提取的时序特征并行融合的算法, 最后基于时空特征进行分类的模型.

2.3.1 空间特征提取

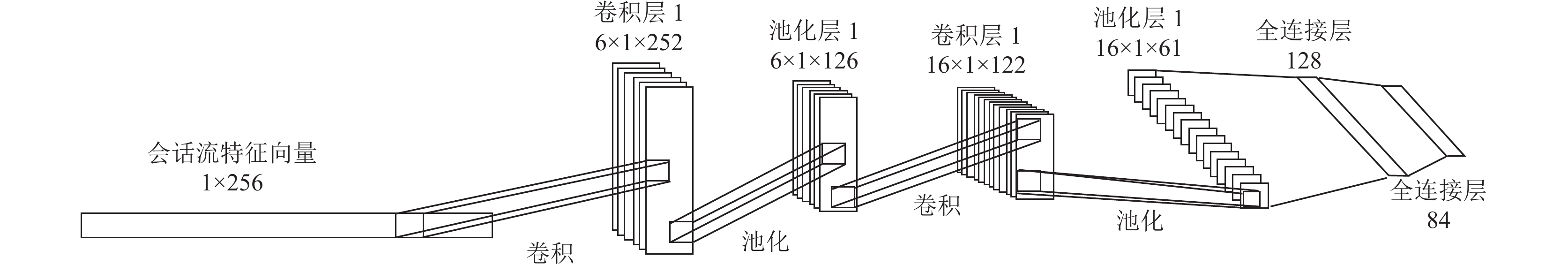

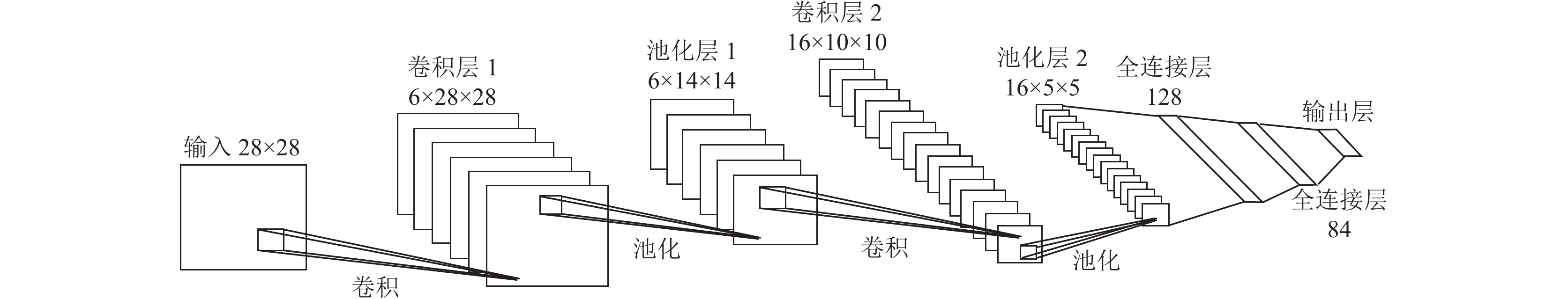

经典的LeNet5卷积神经网络^[17]结构简单、计算量较少, 在图像识别领域已取得了很好的分类效果, 本文选择该模型提取数据包特征. LeNet5网络结构如图5所示, 该模型的网络结构共6层, 由两个卷积层、两个池化层和两个全连接层组成. 其卷积层是二维结构. 而本文数据集是一维向量, 故需要将LeNet网络进行改造, 即卷积层卷积核由5×5改为1×5, 池化层由2×2改为1×2. 改造后的LeNet网络结构如图6所示. 经过AE无监督降维后形成256维的特征向量, 使用一维的LeNet5网络结构自动学习与提取数据包特征向量, 最终得到84维的空间特征. 改进后的LeNet5称为1D_LeNet5.

2.3.2 时序特征提取

本文利用长短期记忆网络^[18]模型提取流之间的时序特征, LSTM是一种特殊类型的RNN, 能够学习流量包之间长期的依赖关系.

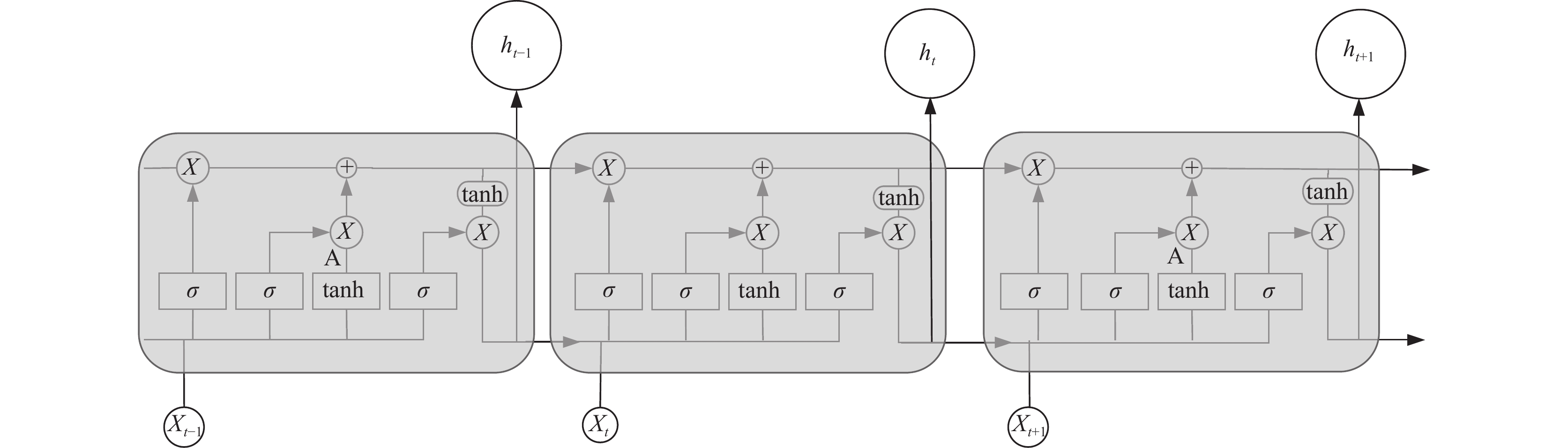

输入向量为256维, 选择LSTM模型中的参数t为16, 即将含有256 B的一维向量分别在16个时间点输入到网络中, 每个时间点输入数据的长度也为16. 模型的隐藏层的节点数设置为 128. 其LSTM模型架构如图7所示.

2.3.3 时空特征融合和分类算法

在特征提取模型中, 参考文献[4]和文献[13]利用CNN网络结构与LSTM网络结构进行串联构成了层次化的时空特征提取模型的研究. 本文利用实验证实, 空间特征的提取与时序特征的提取, 它们之间的先后顺序位置对模型的分类结果有一定影响的猜想.

因此为了提高分类的准确度, 将1D_LeNet5模型提取的空间特征和LSTM模型提取的时序特征使用Keras深度学习框架中的concatenate函数进行融合. 假设空间特征的通道分别为X₁, X₂, X₃, …, X_n和时序特征的通道分别为Y₁, Y₂, Y₃, …, Y_m. 然后将空间特征和时序特征进行融合, 其融合算法如式(5)所示.

$ Z = \sum\limits_{i = 1}^n {{X_i}} \cdot {K_i} + \sum\limits_{i = 1}^m {{Y_i} \cdot {K_i}} $

(5)

其中, ·代表卷积操作, K_i代表第i个卷积核. 参数n、m分别代表空间特征和时序特征的通道数. 经过特征融合后, 得到一个新的特征图Z, 其通道数为m+n.

融合后的特征最后用Softmax分类器进行分类. Softmax函数如式(6)所示.

$ {\partial _i}(X) = \frac{{\exp ({x_i})}}{{\displaystyle\sum\limits_{j = 1}^m {\exp ({x_j})} }} $

(6)

其中, m为类别数, $ {x}_{i} $ 为第i个节点的输出值, 结果是某流量样本在m个分类上的概率分布, 输出不同类别之间的相对概率, 概率值最高的一类可作为模型的分类结果.

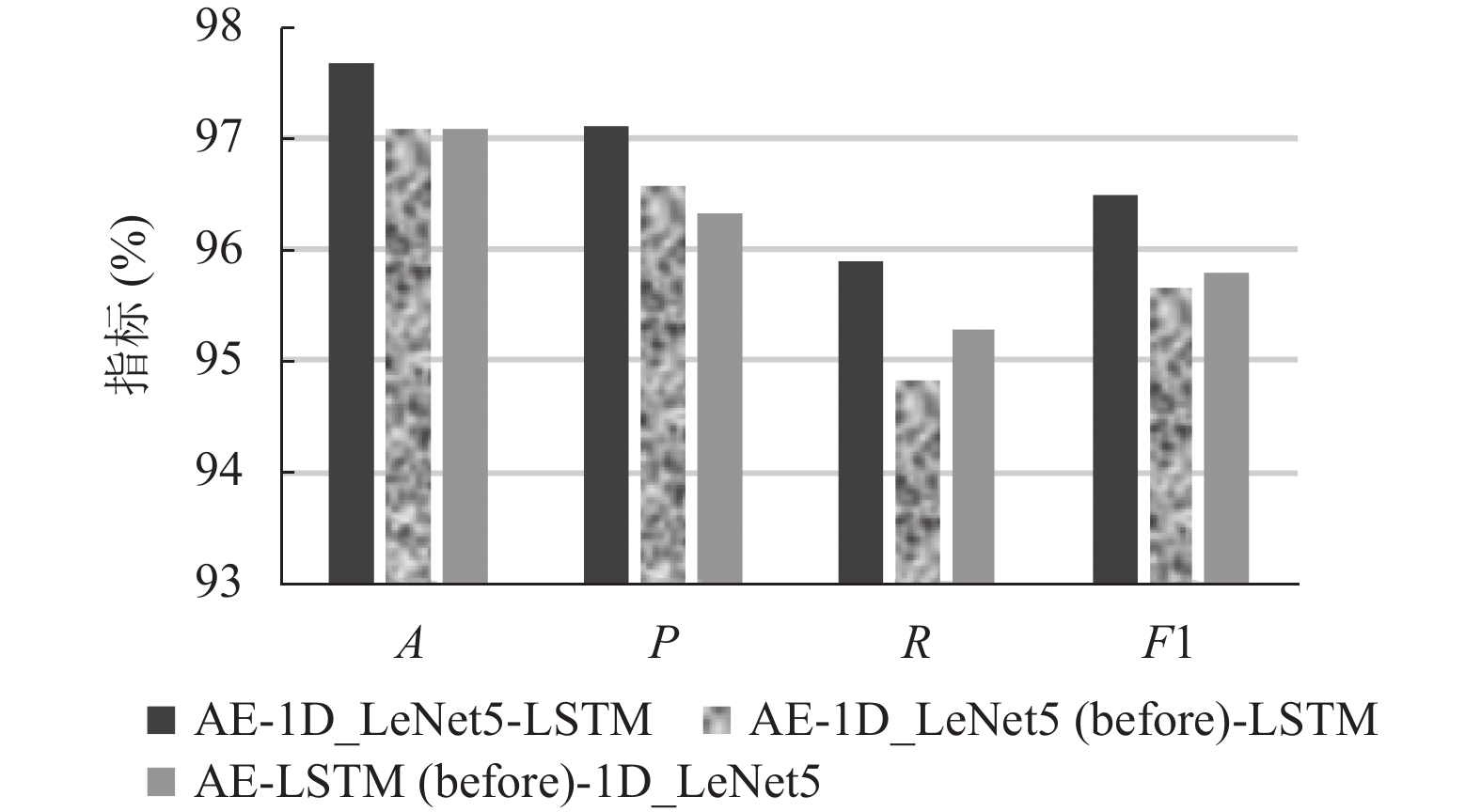

同时本文结合时空特征的融合模型与文献[4]和文献[13]利用CNN网络结构与LSTM网络结构思想进行串联构成了层次化的时空特征提取模型分别做了3组对比实验, 实验结果如图8所示.

其中AE-1D_LeNet5-LSTM为本文设计的时空特征融合模型, 同时参考文献[4]和文献[13]的时空特征提取模型结构本文针对LSTM所在位置设计了两个模型分别为AE-1D_LeNet5 (before)-LSTM和AE-LSTM (before)-1D_LeNet5.

通过图8实验结果可以看出, LSTM模型所在的位置会影响模型的分类效果, 该实验结果验证了本文的猜想. 其原因在于先提取空间特征, 然后再从空间特征中提取时序特征, 由于1D_LeNet5模型中通过一维卷积层的计算和下采样操作提取比较重要的空间特征的同时也可能会失去一些重要的时序特征, 这样会影响LSTM模型对时序特征的提取, 从而影响模型分类的效果. 反言而止, 若LSTM模型在1D_LeNet5模型之前, 虽然通过LSTM模型获得了重要的时序特征, 但是在提取时序特征的过程中也会失去一些潜在的空间特征. 因此1D_LeNet5模型与LSTM模型若进行前后位置的组合, 他们之间会互相影响, 同样也与模型的参数有关, 例如1D_LeNet5的卷积核的大小, 神经元的个数, LSTM模型中的隐藏层输出的数量, 输入的维度等参数. 鉴于此, 为了降低1D_LeNet5模型与LSTM模型之间的相互影响, 本文所设计的模型就是将1D_LeNet5与LSTM并联构建出类似于伪孪生神经网络的特征提取模型, 即AE-1D_LeNet5-LSTM, 通过并联的方式使得他们之间互不干扰.

3 实验结果与分析

将数据集按照7:2:1的比例划分为训练集、测试集、验证集, 根据实验结果测试本文模型的性能. 实验环境为: CPU使用了Intel(R) Xeon(R)W-2235处理器, 匹配了NVIDIA GeForce RTX 3080显卡, 操作系统为Windows 10专业版, 开发软件为PyCharm, 深度学习框架为Keras 2.8.0, 编程语言使用了Python 3.8.

3.1 评价指标

本模型将各种游戏流量作为一类进行识别, 非游戏流量则按照ISCX VPN2016数据集的应用程序类别进行分类. 为了更好地评估本文模型的性能, 选取准确率 (A)、召回率 (R)、精确率(P)以及F1分数作为评价指标. 其中TP定义为游戏流量类别中样本正确地归类为游戏流量的百分比; FN定义为游戏流量类别中样本被错误归类为其他流量类别样本的百分比; FP是指其他流量类别的样本被错误归类为游戏流量样本的百分比. 评估指标表达式如式(7)–式(11)所示:

$ A=\frac{TP+TN}{TP+FP+FN+TN} $

(7)

$ P=\frac{TP}{TP+FP} $

(8)

$ R=\frac{TP}{TP+FN} $

(9)

$ F1 = \frac{{2 \cdot P \cdot R}}{{P + R}} $

(10)

此外, 本文用空间复杂度和计算复杂度对模型的复杂性进行了分析. 空间复杂度即为模型运行所占的内存空间. 计算复杂度, 用模型的浮点型计算量(floating point operations, FLOPs)进行评估, 其计算公式如式(11)所示.

$ FLOPs = \sum\limits_{{{i}} = 1}^{{{i}} = n} {\left[ {\left( {2 \cdot {k_{{w_i}}} \cdot {k_{{h_i}}} \cdot {c_{{{\rm{in}}_i}}}} \right) \cdot {c_{{{\rm{out}}_i}}} + {c_{{{\rm{out}}_i}}}} \right]} \cdot H \cdot W $

(11)

其中, $ {k_{{w_i}}} $ 表示每一层卷积核的宽度, ${k_{{{{h}}_i}}}$ 表示每一层卷积核的高度, 一维卷积神经网络中卷积核的高度为1, ${c_{{{\rm{in}}_i}}}$ 表示每一层输入的通道数量, ${c_{{{\rm{out}}_i}}}$ 表示每一层输出的通道数量. H、W表示输出特征图的高和宽, 经过一维卷积神经网络每次卷积后获取特征向量, 所以H为1. 通过计算每一层的计算量, 然后求和得到模型的浮点型计算量来评估模型的计算复杂度.

3.2 实验结果及分析

为了验证降维算法的性能, 设计了两组实验, 分别为:

(1) AE-1D_LeNet5-LSTM: 数据集经过AE自编码器降维后, 利用本文特征时空特征融合模型进行特征提取和融合后, 送入Softmax分类器进行分类.

(2) 1D_LeNet5-LSTM: 将未降维的784 B的特征向量, 利用本文模型提取时空特征, 融合后送入Softmax分类器进行分类.

结果如表2所示, 分别给出了经过AE自编码器降维前后不同类网络流量分类的精确率、召回率、F1值. 表2结果表明, 经过AE自编码器降维后, 除P2P流量识别性能持平外, 其他各种流量分类在精准率、召回率、F1值3个指标上均高于降维前, 尤其是各类流量分类的精确度明显提高. 对网络游戏流量, 降维后的精准率、召回率、F1值与降维前相比, 分别提高了4.82%、2.83%、3.81%. 此外, 宏平均(macro-averaging)指标能较好地体现模型的整体分类效果, 从表2中看出, 各类流量降维后的宏平均的各项指标均高于降维前, 说明经过AE自编码器降维后的特征向量更有利于模型的特征提取, 能明显改善游戏流量的分类性能.

为了验证并行时空特征融合算法的性能, 使用常用的特征提取算法与融合算法进行了性能对比, 实验结果如表3所示. 设计了如下3组实验.

(3) AE-1D_LeNet5: AE自编码器降维后的特征向量通过1D_LeNet5模型进行会话流空间特征的提取和分类.

(4) AE-LSTM: AE自编码器降维后的特征向量通过LSTM模型中进行时序特征的提取和分类.

(5) AE-1D_LeNet5-LSTM: 经过AE自编码器降维后的特征向量进行空间特征的提取与时序特征的提取, 然后将空间特征与时序特征进行融合再送入Softmax分类器进行分类.

实验结果如表3所示, 空间特征提取模型AE-1D_LeNet5与时序特征提取模型AE-LSTM的准确率相差不大, 仅相差0.09%, 但是时空特征融合后的模型AE-1D_LeNet5-LSTM的准确率均高于前两者, 高达97.86%. 说明时空特征的融合更有利于模型的特征学习能力, 提高模型分类器的分类效果.

为了验证本文模型的复杂度, 利用相同的数据集, 设计实验对AE-1D_LeNet5-LSTM模型与文献[4]端到端的网络流量分类模型(称为1D_CNN)以及ResNet^[19] 、VGG^[20]等这些传统的深度学习模型, 从计算复杂度、参数大小、内存空间、准确率4个指标进行对比. 结果如表4所示.

从表4明显发现, 本文构建的网络游戏流量识别模型的准确率均比其他3个模型高于1个百分点以上. 同时在浮点型计算量、时间复杂度、内存空间3个指标比较, 本文模型均比其他3个模型更加轻量化, 更具有实用性.

4 总结

本文首先利用AE自编码器无监督降维消除了会话流向量中的部分数据冗余问题. 其次构建了一种类似于伪孪生神经网络的时空特征提取网络, 即将1D_LeNet5模型与LSTM模型进行并联, 该特征提取网络充分利用了深度学习自动提取特征的能力来挖掘会话流内部的空间关系和会话流间的时序关系, 有效提高了网络游戏流量的分类效果, 游戏流量的分类准确率达到了97.68%, 并且也优化了其他非游戏流量的分类精度. 但本文只在单一的数据集上进行了实验, 在数据预处理的统一长度阶段采用了截取的方式, 这样会造成一些有效信息的丢失, 因此在后续研究中将采用不同的数据预处理方式使用更多的数据集进行研究, 以获取更好的模型分类效果.
