国家在“十三五”规划中已经明确提出, 在农业领域中应用基础以及软件科学研究亟待强化, 通过信息技术来促进农业技术的发展. 为了使农业生产更加智能化和现代化, 杰出的学者把图像分割技术运用到农业领域中, 解决了病虫害防治和诊断不够及时的问题^[1]. 农作物的病害需要在早期识别出来, 便于实施治疗措施, 减少农作物的经济损失. 因此, 高精度且低成本的农作物病害诊断方法是农作物生产阶段不可或缺的需求.

近年来农作物图像病害分割常用技术主要有基于传统方法和基于深度学习方法的分割. 传统语义分割方法是通过图像的纹理、颜色、几何形状以及空间结构信息来分割目标, 把语义相同的像素划分到一个区域中, 并且每个区域之间不存在交集^[2]. 传统语义分割方法主要可以分为基于阈值、基于聚类、基于边缘的分割和基于区域等类型^[3]. 但是传统方法的计算复杂度较高、耗时较长, 不能有效地处理大规模图像, 以及有噪声、多种物体、复杂背景等的复杂图像, 因而分割结果准确率较低, 适用范围受限. 随着深度神经网络的出现, 图像分割技术打破了传统模式进入了快速发展阶段.

Long等人^[4]提出了全卷积网络FCN (fully convolutional networks), 将编码器、解码器引入了图像分割领域. Ronneberger等人^[5]提出了全卷积网络改进得到的UNet, 将编码器和解码器阶段特征图拼接, 形成梯形结构, 让每个阶段的解码器都能学习编码器池化中丢失的特征. Zhao等人^[6]提出了PSPNet, 该网络采用了金字塔池化模块(pyramid pooling module), 显著提高了全局信息特征提取的能力. Chen等人^[7]提出了DeepLabV3, 使用空洞卷积提取特征, 采用ASPP模块, 扩大感受野, 加强了特征提取能力. Vaswani等人^[8]提出Transformer自注意力(self-attention, SA)机制, 重点提取特征图中关注对象的特征信息, 同时减少无用信息, 提高特征提取效率. Chen等人^[9]等人提出了TransUNet (merit both Transformers and UNet), 通过将Transformer融入UNet网络, 以获得图像全局联系, 实现特征图像多尺度预测与监督, 兼具Transformer与UNet两者的优点.

综上所述, 基于深度学习的语义分割模型在场景分割领域取得了良好的效果. 然而以上方法应用于农作物病害语义分割场景时, 易受季节、光照、环境等影响, 且在复杂背景中进行准确分割具有极大挑战性.在编码过程中, 缺乏局部信息交互, 对图像边缘与几何形状等特征提取能力较弱. 针对以上问题, 本文提出了一种改进UNet草莓病害语义分割网络, 应用于草莓病害数据集. 如图1所示, 本文针对草莓角斑病叶、叶斑病、白粉病叶的叶片病斑区域进行分割, 对花朵花腐病的腐烂部分进行分割, 以及对炭疽病、灰霉病、果实白粉病的果实病变区域进行分割, 根据不同的严重程度对叶片和果实的部分或整体区域进行标注与分割. 在训练阶段, 引入了交叉熵Dice损失函数, 加强模型对分割结果的约束, 进一步提升分割精度.在编码器中, 加入CNN-Transformer混合结构, 增强全局信息与局部细节信息的特征提取能力. 在解码器部分, 引入了dual up-sample模块, 提高特征提取能力与分割精度. 使用了hard-swish激活函数, 提高泛化性和非线性特征提取能力, 防止梯度消失.

1 数据来源

本文实验中草莓病害图像样本源于Afzaal等人^[10]发表的strawberry disease detection公开数据集. 该数据集由JBNU计算机科学与工程部人工智能实验室收集, 由2500张来自真实的田地、温室中收集的图像组成, 引入多种挑战, 如复杂背景、不同光照条件等. 该数据集包含的7种草莓病害如图1所示.

2 改进的UNet模型

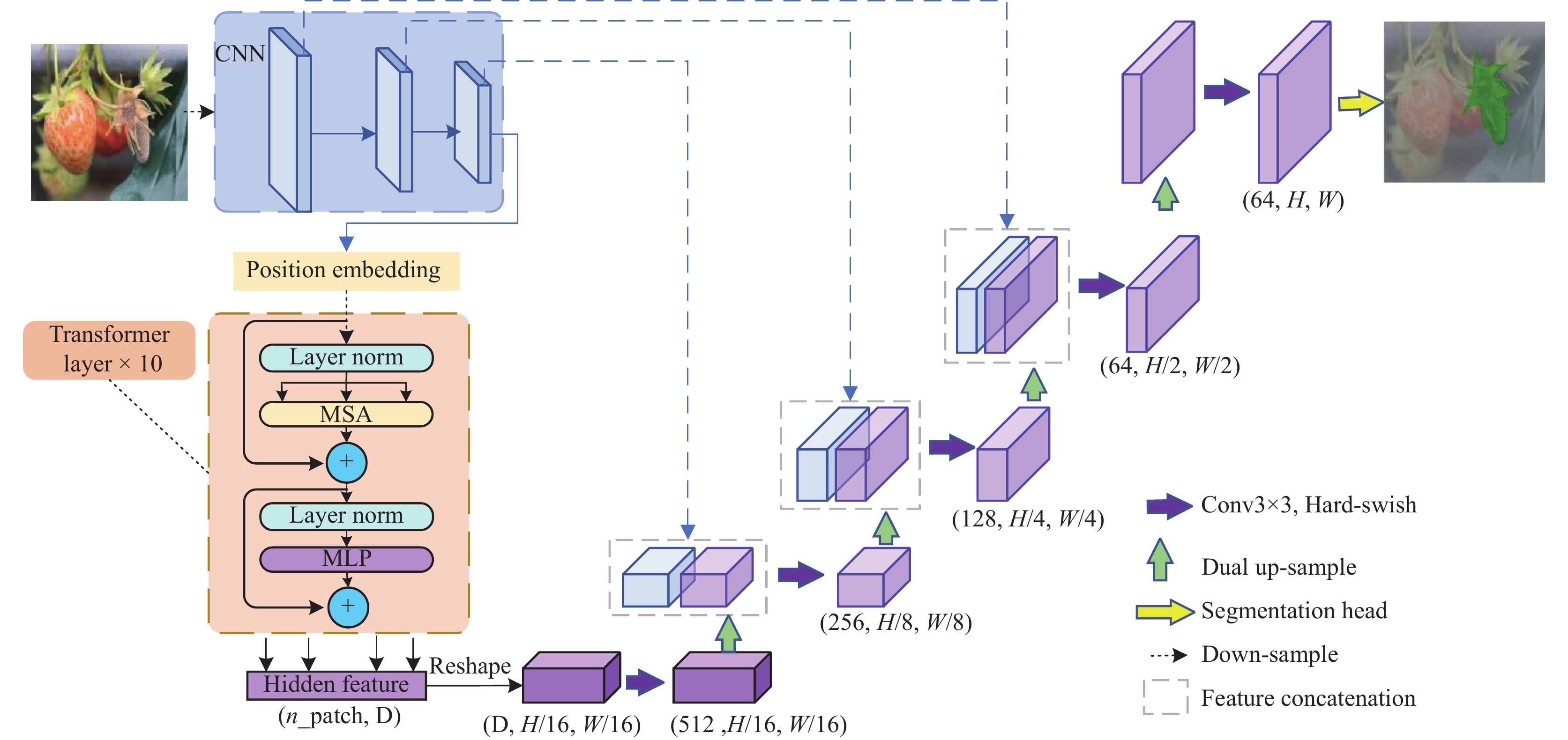

本节介绍了本文基于注意力机制的改进UNet草莓病害语义分割模型网络架构与模块详情, 以及本文使用的CNN-Transformer混合结构、dual up-sample模块、hard-swish激活函数与交叉熵Dice损失函数. 改进的UNet网络模型结构如图2所示.

2.1 CNN-Transformer混合结构

传统的CNN卷积具有较好的局部感知能力, 具备局部空间信息, 不同的卷积核可具备不同的感受野, 但缺点是无法综合全局信息, 池化层会丢失部分特征信息, 缺乏局部与整体的关联性. 而Transformer网络具有self-attention结构, 更注重全局信息的特征提取, 但缺点是对细节信息的提取能力较差.

因此本文在编码器部分采用了CNN-Transformer混合结构, CNN用作特征提取器, 通过卷积操作提取特征学习, 利用CNN获取详细高分辨率空间信息. 再使用Transformer将self-attention机制引入编码器设计, 通过Transformer的内部自注意力改善了卷积运算无法建立远距离模型的局限性.

首先将原图输入CNN进行特征提取, 进行了3层卷积下采样, 特征图相较原图缩小, 变为原图的1/2、1/4与1/8. 然后将下采样后的图像输入embedding层. 首先将图片分成一堆patches, 按给定大小划分后通过线性映射将每个patch映射到一维向量中输出一个向量序列, 即二维矩阵, 再输入Transformer层中循环10次.

具有全局自注意力的Transformer模块基于vision Transformer^[11], 包含layer norm、多头自注意力模块(multi-head self-attention, MSA)、多层感知机(multi-layer perceptron, MLP). 其多头自注意力模块的运算公式为式(1).

$ {{Att}}ention(Q, K, V) = {\textit{Softmax}} \left(\frac{{Q{K^{\rm{T}}}}}{{\sqrt {{d_k}} }}\right)V $

(1)

2.2 Dual up-sample模块

UNet网络属于编码解码模型的框架, 通过卷积操作提取特征学习, 特征图相较原图像缩小, 因此需要在Decoder解码端进行上采样恢复图像大小. 普通的反卷积 (deconv)上采样会导致棋盘效应, 反最大池化 (max unpooling)和亚像素卷积层 (pixel shuffle)^[12]上采样方法又会破坏特征的连续性, 而更基础的双线性插值上采样 (bilinear upsampling)又没有可学习的参数, 效果较差. 亚像素卷积层 (pixel shuffle)的主要功能是将低分辨率特征图像, 通过多通道的卷积和重组来获得高分辨率的特征图, 有效改善棋盘效应. 双线性插值上采样相较于最邻近法结果更加光滑, 且速度快, 计算量小.

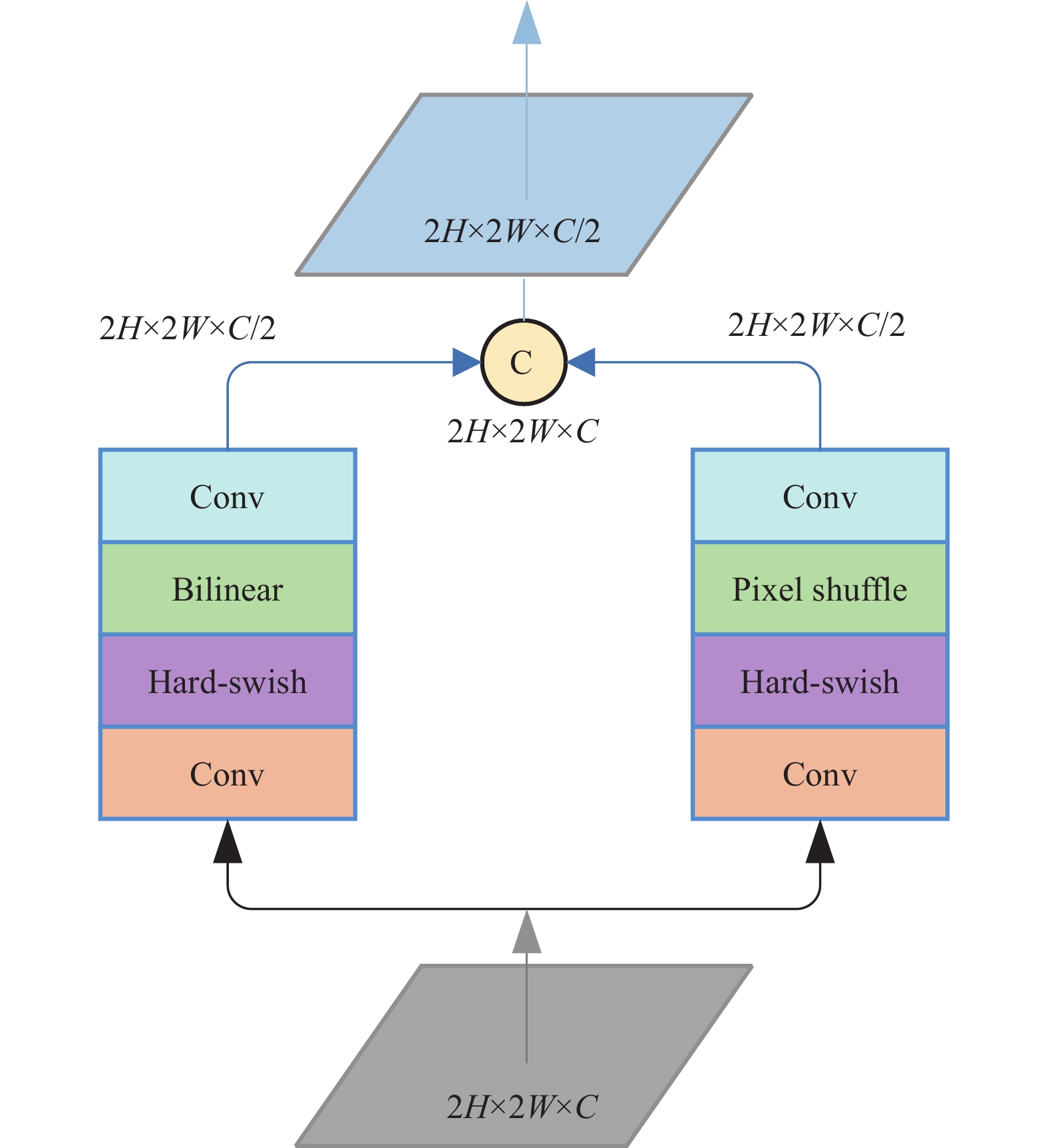

文献[13]采用双线性插值与反卷积构建上采样块, 以减少池化阶段下采样的负面影响, 运用于OCR研究中. 文献[14]中提出了双上采样块结构, 以防止棋盘效应, 运用于图像去噪任务中. 本研究将dual up-sample模块^[14]代替UNet原本的上采样方案, 将亚像素卷积层 (pixel shuffle)与双线性插值上采样 (bilinear upsampling)两者融合, 并加入了hard-swish激活函数, 提升上采样时特征提取能力与图像边缘分割精度, 以防止棋盘效应, 弥补Transformer带来的特征分辨率的损失. 本文的dual up-sample模块如图3所示, 分别包含两个卷积层、hard-swish层、亚像素卷积层、双线性插值, 由双通道构成的上采样结构.

2.3 Hard-swish激活函数

传统神经网络中, 激活函数的选择对模型训练效率与性能有着显著影响, 一般使用最广泛的激活函数是整流线性单元(ReLU)^[15]. Ramachandran等人^[16]提出了swish激活函数, 在深层网络中swish的表现比ReLU更好. swish结构简单, 与ReLU结构相似, 但是其缺点在于计算量较大.

$ hard {\text{-}} swish(x) = x \cdot \frac{{ReLU(x + 3)}}{6} $

(2)

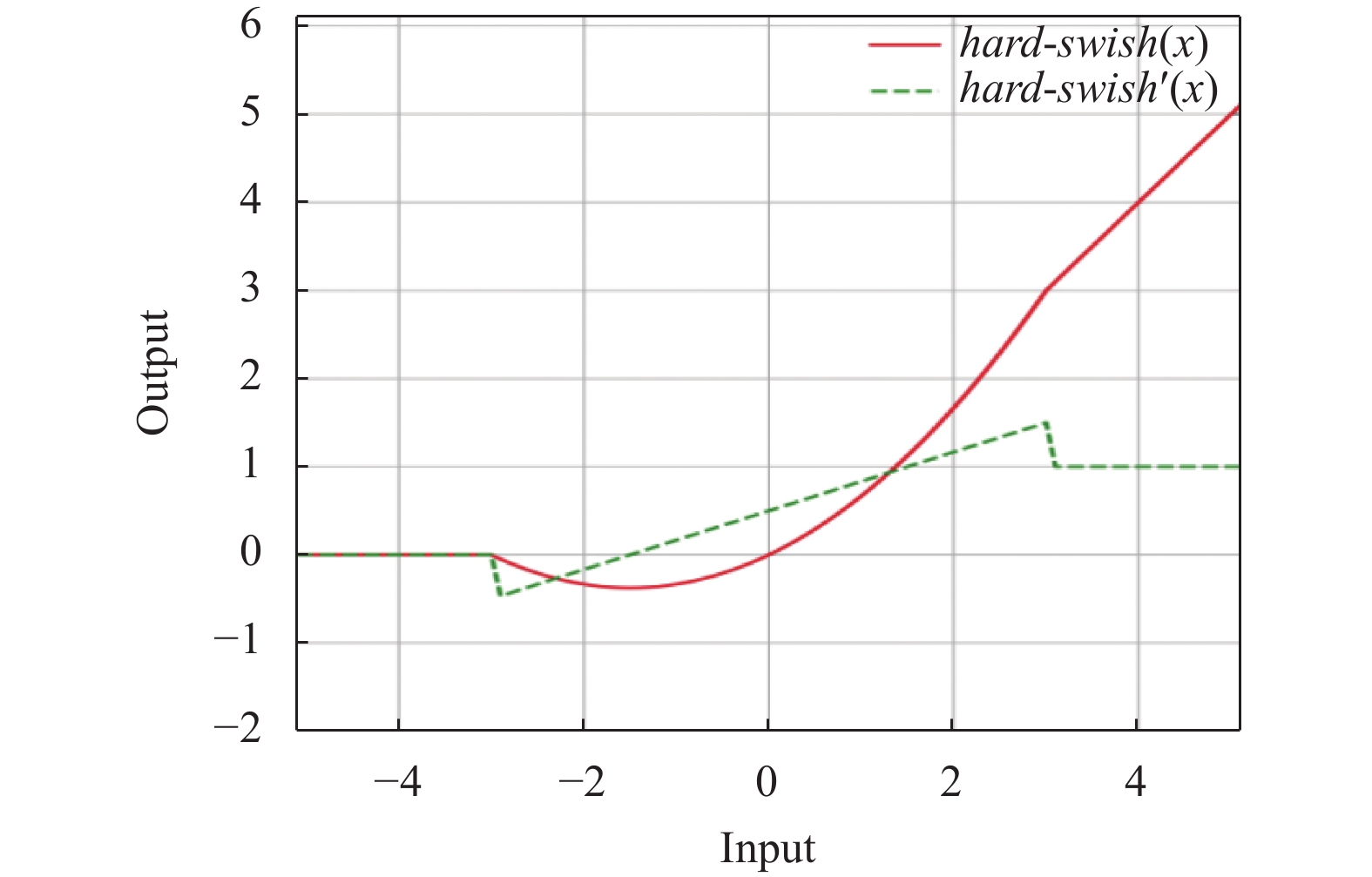

本文采用了Howard等人^[17]在MobileNet V3中提出的hard-swish激活函数, 具体公式为式(2), 相较于swish有更好的数值稳定性和计算速度, 在实验中使用hard-swish非线性激活函数在准确率上无显著差异, 且在部署至嵌入式移动设备来看存在着多重的优点, hard-swish与其导数(hard-swish'(x))的函数图像如图4所示.

在实际应用中, 可将hard-swish激活函数实现成分段功能来减少内存访问的次数, 使等待时间大幅减少, 具体公式为式(3).

$ hard{\text{-}}swish(x) = \left\{ {\begin{array}{*{20}{l}} {0, } \\ {x, } \\ {x(x + 3)/6, } \end{array}} \right.{\text{ }}\begin{array}{*{20}{l}} {{\rm{if}}\;{{x}} \leqslant {{ - 3}}} \\ {{\rm{if}}\;{{x}} \geqslant {\text{3}}} \\ {{\rm{otherwise}}} \end{array}{\text{ }} $

(3)

2.4 交叉熵Dice混合损失函数

在神经网络训练阶段, 利用损失函数计算出每次迭代结果与实际值的差距, 以引导后续训练朝正确方向发展. 对损失函数的改进主要针对的是类不平衡的问题, 因此本文采用了融合交叉熵损失函数和Dice损失函数^[18]结合的混合损失函数, 结合了交叉熵的稳定性与类不平衡, 并且不影响Dice loss的特性. 本文采用的混合损失函数有比Dice loss更优秀的稳定性, 且较交叉熵能更好地解决类不平衡的问题. 交叉熵损失函数和Dice损失函数的公式分别如式(4)与式(5)所示.

$ L{{os}}{{{s}}_{{\rm{cross}}}} = \frac{1}{N}\sum\limits_i {} - \sum\limits_{c = 1}^C {{y_i}\lg ({p_i})} $

(4)

交叉熵损失函数用来评价图像数据进行分割时像素点分类所造成的损失情况, 它可以度量相同随机变量下两种不同概率分布之间的差值大小, 数值越小说明该模型预测结果越理想. 其中, $ C $ 为标签, $ {y_i} $ 指类别是否为 $ i $ , 若是则 $ {y_i} = 1 $ , 不是则 $ {y_i} = 0 $ . $ {p_i} $ 是指样本 $ i $ 属于类别 $ C $ 的概率.

$ Los{s_{{\rm{Dice}}}} = 1 - \frac{{2\left| {X \cap Y} \right|}}{{\left| X \right| + \left| Y \right|}} $

(5)

Dice损失函数用于对预测分割图像和实际分割图像进行相似度度量损失评价, 取值范围为[0, 1]. 其中 $ \left| {X \cap Y} \right| $ 表示真实图片与预测的分割图像的交集, $ \left| X \right| $ 与 $ \left| Y \right| $ 表示各自的元素个数.

改进UNet模型的总损失函数为 $Los{s_{{\rm{Total}}}}$ , 公式如式(6)所示.

$ Los{s_{{\rm{Total}}}} = \frac{{Los{s_{{\rm{cross}}}} + Los{s_{{\rm{Dice}}}}}}{2} $

(6)

3 实验过程与对比

实验主要以本研究的改进UNet网络模型在草莓病害数据集上的训练过程以及预测结果来衡量本文模型的有效性, 并采用语义分割的常用评价指标与其他主流网络模型进行对比.

3.1 评价指标

语义分割常用的评价指标有像素准确率 (pixel accuracy, PA)、类别平均像素准确率 (mean pixel accuracy, MPA)、平均交并比 (mean intersection over union, MIoU)等. 本研究主要采用的类别平均像素准确率与平均交并比作为评价指标. 为方便说明评价指标的计算公式, 设像素点数量为 $k$ , $ {P_{ii}} $ 代表属于 $ i $ 类且预测为 $ i $ 类的像素点总数 (TP), $ {P_{jj}} $ 代表实际为 $ j $ 类而预测为 $ j $ 类的数量 (TN), $ {P_{ij}} $ 代表本属于 $ i $ 类却被预测为 $ j $ 类的像素点总数(FP), $ {P_{ji}} $ 则表示属于 $ j $ 类却被预测为 $ i $ 类的像素点总数 (FN).

像素准确率(PA)表示测试目标正确像素点数与全部测试区域总像素之比, 公式如下:

$ PA = \frac{{\displaystyle\sum\nolimits_{i = 0}^k {{P_{ii}}} }}{{\displaystyle\sum\nolimits_{i = 0}^k {} \displaystyle\sum\nolimits_{j = 0}^k {{P_{ij}}} }} $

(7)

类别平均像素准确率 (MPA)就是一个改进的像素准确率PA计算公式, 它针对测试目标进行PA值计算, 进而计算全部PA值的均值, 其公式如下:

$ MPA = \frac{1}{{k + 1}}\sum\limits_{i = 0}^k {\frac{{{P_{ii}}}}{{\displaystyle\sum\nolimits_{j = 0}^k {{P_{ij}}} }}} $

(8)

平均交并比 (MIoU)是语义分割的评价度量标准, 其通过计算测试目标合集中真实区域和预测区域之间的交集和并集之比, 公式如下:

$ MIoU = \frac{1}{{k + 1}}\sum\limits_{i = 0}^k {\frac{{{P_{ii}}}}{{\displaystyle\sum\nolimits_{j = 0}^k {{P_{ji}} + \displaystyle\sum\nolimits_{j = 0}^k {{P_{ji}} + {P_{ii}}} } }}} $

(9)

准确率P(precision)公式如下:

$ P = \sum\limits_{i = 0}^{\text{k}} {\frac{{{P_{ii}}}}{{\displaystyle\sum\limits_{j = 0}^k {{P_{ij}} + {P_{ii}}} }}} $

(10)

召回率R (recall)公式如下:

$ R = \sum\limits_{i = 0}^k {\frac{{{P_{ii}}}}{{\displaystyle\sum\limits_{j = 0}^k {{P_{ji}} + {P_{ii}}} }}} $

(11)

F1公式如下:

$ F1 = \frac{{2 \times P \times R}}{{P + R}} $

(12)

3.2 训练过程及结果 3.2.1 实验平台

本文实验采用深度学习框架PyTorch, Window 11操作系统, NVIDIA GeForce RTX 3080显卡, 运行内存为32 GB. 详细配置如表1所示.

3.2.2 消融实验

本文选取了UNet作为基准网络. 如表2所示, 为验证本文所设计的改进UNet网络模型的可行性与有效性, 在相同实验条件下, 采用以下5种消融实验方案: 1)基础UNet网络; 2)在方案1的基础上加入CNN-Transformer混合结构; 3)在方案1的基础上加入dual up-sample (DU)模块; 4)在方案2和方案3的基础上加入hard-swish (HS)激活函数; 5)在方案4的基础上加入交叉熵Dice混合损失函数对模型进行训练.

在上述5种消融实验方案结果中, 比较方案1与方案2可知, 加入CNN-Transformer混合结构对模型准确率与平均交并比有显著提升, 分别提升了3.49%与3.68%. 比较方案1与方案3可知, 加入dual up-sample模块对模型平均像素准确率与平均交并比有小幅提升, 分别提升了1.9%与1.51%. 验证了CNN-Transformer混合结构与dual up-sample模块对模型性能提升的作用. 由方案1与方案4对比可知, 同时加入CNN-Transformer混合结构、dual up-sample模块以及hard-swish激活函数, 平均像素准确率与平均交并比达到了91.12%与82.59%, 效果良好. 由方案4与方案5可知, 在方案4的基础上加入交叉熵Dice混合损失函数对模型性能有进一步提升. 由此可知, 本研究的网络训练策略与模型改进方案是有效可行的.

3.2.3 模型训练

本研究利用改进的UNet网络模型对strawberry disease detection数据集进行训练得到训练模型. 下列表3中列出了该数据集图像的标签类别及其对应的训练集、测试集、验证集对应的数量, 图像数据未增广.

为衡量本文模型的有效性, 考虑到试验设备性能及预试验训练效果, 实验每批次样本数(batch size)设定为16, 初始学习速率设置为0.01, 迭代次数(epoch)设置为100次. 通过预训练, 提高了模型的训练速度并有效地加强了网络的拟合, 达到了提高有限数据集上病斑分割准确度的目的. 本文最终平均交并比 (MIoU)达到84.97%.

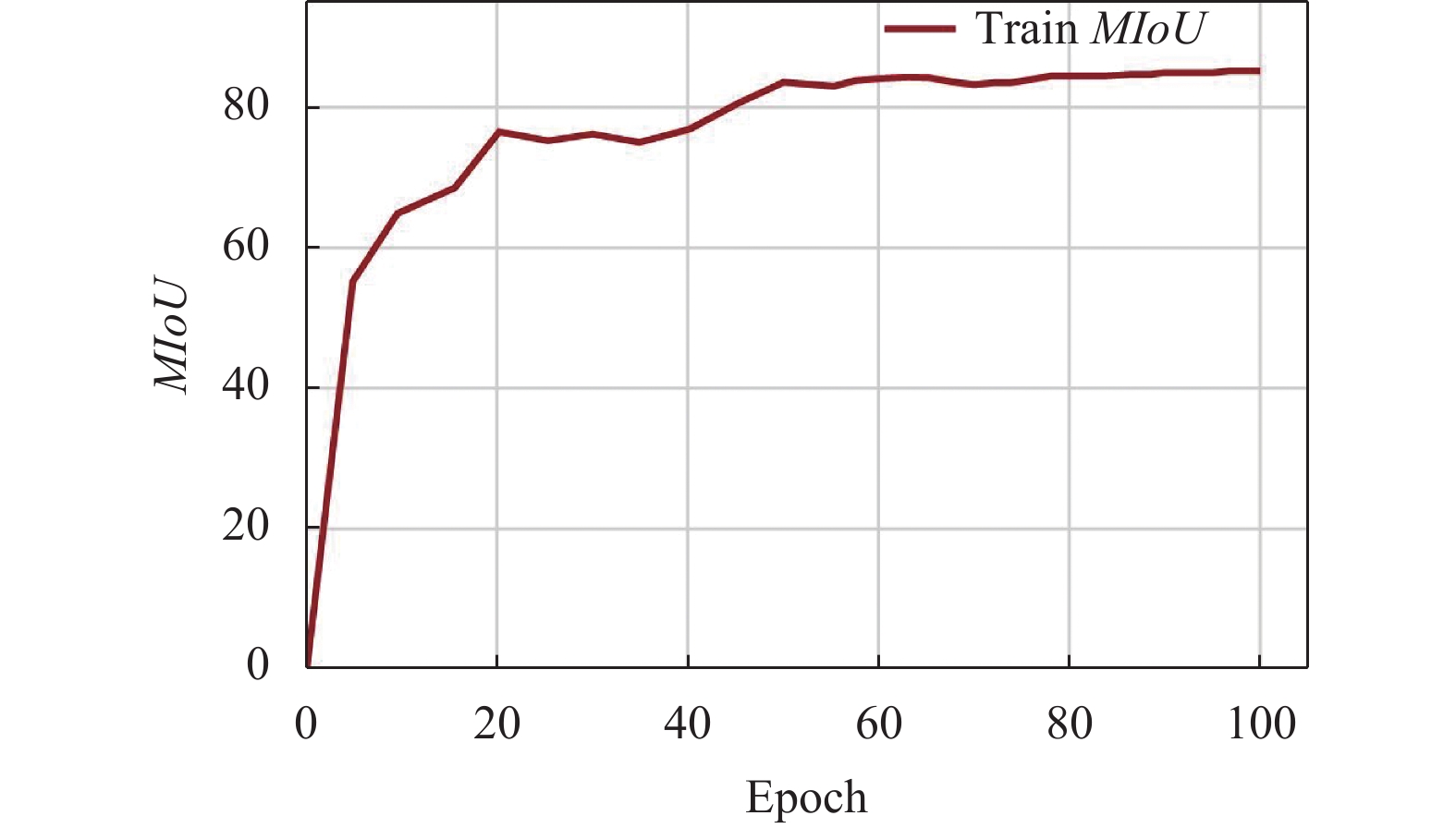

将预训练完成的模型在strawberry disease detection数据集训练, 每5轮迭代次数记录训练结果, 计算平均交并比(MIoU). 由图5可知, 随着训练迭代次数的不断增加, 模型的分割准确率不断上升. 当迭代次数达到50次时, 平均交并比(MIoU)稳定在80%以上, 浮动变化在2个百分点以内. 模型分割准确率较高, 鲁棒性较好.

3.3 实验对比

为进一步衡量本文模型的各方面性能与效果, 本研究复现了目前主流的语义分割模型: UNet、PSPNet、DeepLabV3、TransUNet. UNet采用编码-解码框架, 使用VGG模型^[19]作为特征提取网络. PSPNet与DeepLabV3采用MobileNet^[20]作为特征提取网络, 在保证性能的同时能够降低计算量. TransUNet与本文的改进UNet模型都采用ResNet50^[21]作为特征提取网络.

在相同实验参数配置下, 都采用strawberry disease detection数据集, 将本文的改进UNet模型其他4种模型进行比较, 实验对比指标包括精准率、R值、F1-score、MPA、MIoU及训练时间, 如表4、表5、表6所示.

由表4和表5数据可知, 各模型下的7种病害分割效果差距较大, 且相同模型对不同病害的语义分割效果也存在一定差距. 主要由于部分病害较为相似, 如叶片类病害, 模型可准确分割但存在语义类别判断错误的情况, 导致部分病害精确率不高. 本文的改进UNet模型与其他模型相对比, 其各类病害的语义分割精准率与recall值大部分优于其他模型, 部分病害识别效果稍差于TransUNet, 整体效果较好, 可有效识别与分割各类病害.

由表6数据可知, 从评价指标上看, 五种模型类别平均像素准确率分别为84.97%、83.16%、82.55%、90.53%、92.56%. 其中, DeepLabV3在整体上看效果较差, 准确率偏低, 在该数据集上的分割效果并不理想. 其次PSPNet网络分割效果稍好, 且训练时间最短.

UNet整体效果较好, 编解码架构在草莓病害语义分割中得到较好的应用. 加入了CNN-Transformer模块的TransUNet与UNet相比, 类别平均像素准确率提高了5.56%, 平均交并比提高了6.52%. 而本文的改进UNet模型效果最佳, 类别平均像素准确率为92.56%, 平均交并比为84.97%, 分别比TransUNet提升了约2.03%和2.61%, 则表明被正确分割的像素比例增加, 正确分割率提升.

从训练时间上来看, PSPNet模型速度最快, 其次是DeepLabV3、UNet模型, 分别为3.84 h、4.07 h、4.27 h. 而TransUNet模型训练时间较慢是因为加入了注意力机制, 导致增加了一定参数与计算量. 本研究为均衡注意力机制的影响, 采用hard-swish激活函数减少内存访问的次数, 引入交叉熵Dice混合损失函数, 降低训练时间, 加速模型收敛, 最终训练时间为4.31 h.

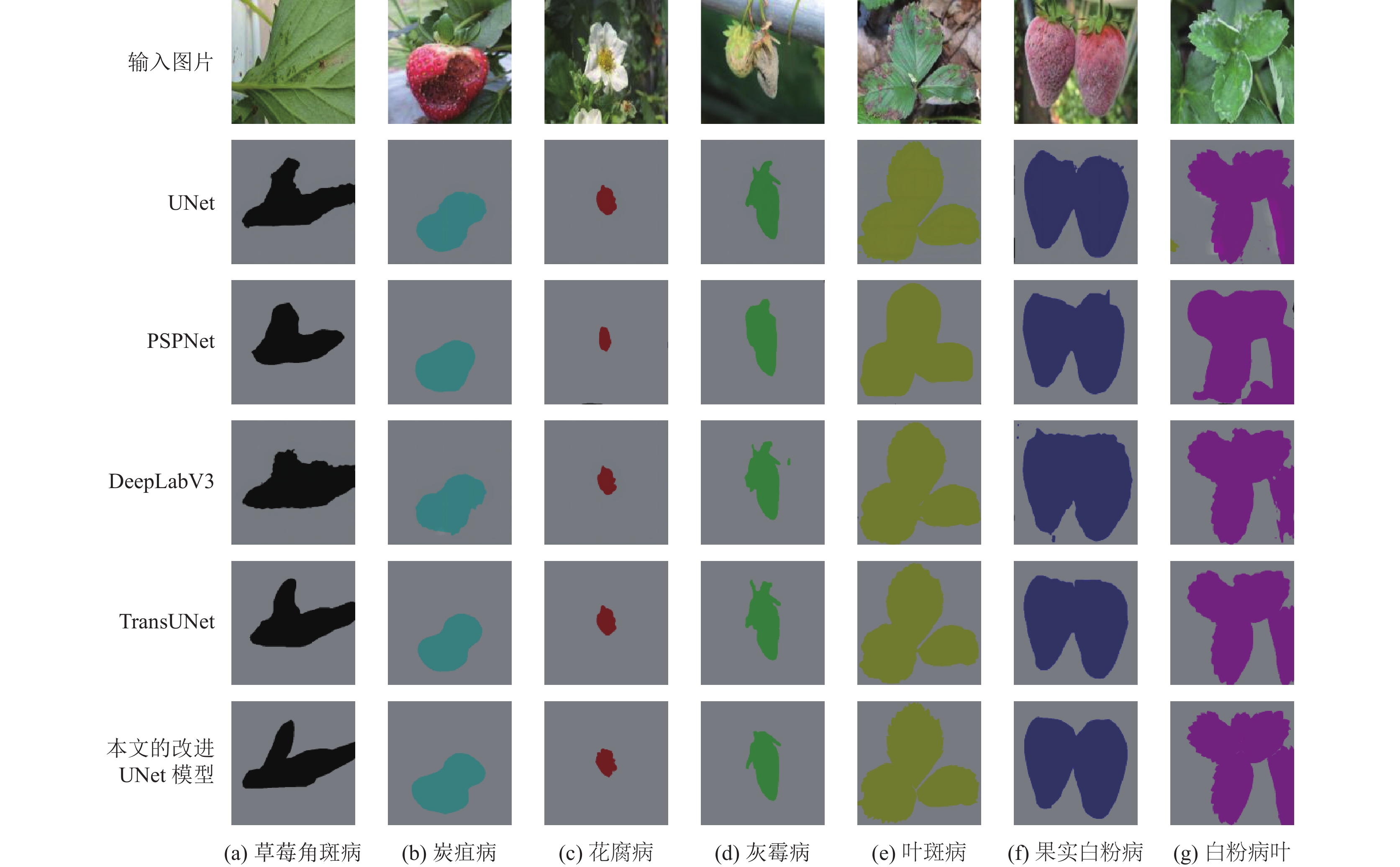

图6为不同模型架构的病害语义分割效果图, 其中分为7种草莓病害类别, 分别用不同颜色进行分割标注. 由图可知, UNet与PSPNet网络模型的病害分割效果相差不大, 均能分割出病害的大致区域, 但部分区域仍存在分割不精准现象. DeepLabV3网络模型通过空洞卷积扩大感受野, 但该方法对病害边缘分割效果较差, 且双线性上采样过程中细节丢失过多, 导致分割结果不理想. TransUNet网络模型与前几类网络模型相比较, 分割效果较好, 准确率高, 但部分图像边缘分割仍存在问题. 而本文针对上述问题, 通过引入CNN-Transformer结构与dual up-sample模块等改进, 有效改善了边缘分割的问题, 分割效果更佳, 提升了分割精度, 其预测的分割结果, 可有效运用于草莓病害的检测.

4 结 论

本研究利用基于UNet网络语义分割方法, 并结合CNN-Transformer模型, 引入dual up-sample模块并采用hard-swish激活函数与交叉熵Dice混合损失函数, 得到一个改进的UNet草莓病害语义分割模型. 为验证本文模型, 在包含2500张图像的草莓病害数据集上进行训练, 对7类草莓病害进行语义分割, 通过大量试验并与其他网络模型对比, 语义分割的MPA值达到了92.56%, MIoU值达到了84.97%. 试验结果表明, 本文的改进UNet草莓病害语义分割模型训练稳定性好, 泛化能力较强, 鲁棒性较好. 与其他主流网络模型相比, 分割效果更好.

然而, 本文基于注意力机制的改进UNet的语义分割算法仍然有一定局限性. 其计算量大, 训练时间较长, 参数量较大, 并不适用于移动端或者嵌入式设备中. 未来将进一步研究轻量级网络的语义分割模型, 更加便于移动端的对语义分割模型的使用.
