日常生活中经常会出现因为发生违规翻越行为而造成的意外事故, 尤其是在疫情管控期间比如2022年3月江西省某路口有7人违规翻越及破坏疫情防控围挡设施, 给疫情防控带来了非常大的风险; 2022年4月, 违法行为人王某某明知某高校疫情期间采取不允许校外人员进入的管控措施仍通过翻越铁栅栏方式进入校园, 扰乱该高校的防疫秩序等. 这些新闻报道暴露出了违规翻越行为对社会治安、疫情防控造成的不良影响以及监控发现不及时的问题. 目前人们日常的监控系统往往只是记录事物的发生, 对于意外事故的检测均采取后台人工监测, 大部分只有在出现意外事故后才进行查找, 这样不仅耗费人力资源也没有将视频资源利用起来. 本文研究把视频理解领域中的行为识别技术应用于安防监控中自动化地识别出视频中的翻越行为并及时的警告与制止具有重要意义及实践价值.

国内外学者尝试了许多将现有图像分类任务中的卷积神经网络算法迁移到视频行为识别领域中, 但与图像分类任务不同的是网络还需提取不同帧的时序特征, 根据提取时序特征的不同将现有方法分为基于2D卷积的行为识别和基于3D卷积的行为识别. 基于2D卷积的行为识别比较经典的是时空双流网络结构(two-stream CNN)^[1], 该方法利用光流来捕捉视频帧之间的时序信息, 对此还有在该基础上改进的双流网络的变体及TSN网络^[2]、I3D网络^[3]等, 虽然光流法对行为识别的准确率有一定提高但是提取光流特征的内存消耗和计算代价非常大无法实现端到端的识别. 基于3D卷积的行为识别相比于2D卷积多了一个时间维代替光流来学习复杂的时序特征, 可以实现端到端的特征提取和分类. 比较经典的是C3D网络^[4], 网络设计是将VGGNet的卷积核由3×3的2D卷积扩展为3×3×3的3D卷积, 虽然模型简单但是三维卷积核使得网络的参数量和计算成本呈指数增长, 该算法设计属于3D卷积进行行为识别的一个里程碑性的工作, 在此之后就有了其他的3D网络比如R3D^[5]、SlowFast^[6]算法等.

国内外学者就异常行为检测的方法有Khunchai等人^[7]提出利用实时人体姿态估计进行关键点提取后再将关键点转换为与x轴中的参考点进行角度位置比较进而检测人体行为的方法. Sun等人^[8]提出采用背景阈值分割法检测前景目标后得到关键区域进行逻辑判断识别危险行为的方法. Bian等人^[9]提出将边缘检测算法提取图像边缘作为三维卷积神经网络的输入来识别打架、攀爬和摔倒等异常行为. Priyadarshini等人^[10]提出将穿戴传感器得到的三维数据利用梯度提升树与决策树方法集成进行行为分类识别. 李自强等人^[11]提出一种相同自编码结构的孪生网络, 并在编码器与解码器间加入了记忆增强模块的方法对视频异常行为进行检测. Yi等人^[12]提出将残差网络结合通道注意力与空间注意力进行行为识别, 使网络更关注有用信息, 提高动作识别的准确率. Yu等人^[13]提出将翻越行为分为4个连续的行为, 使用扩展的星形骨架特征进行人体建模, 根据轮廓点与质心的关系特征构建离散隐马尔可夫模型HMM的方法来对翻越行为进行检测. 胡瑗等人^[14]提出一种利用轨迹特征进行行为检测的方法, 其中使用角点跟踪KLT算法进行目标跟踪, 连接随时间顺序的采样点生成原始轨迹, 对轨迹进行聚类, 并且提出将复杂行为拆分进行识别的方法. Kolekar等人^[15]提出使用SVM分类器对步行、爬上、爬下等的行为特征进行训练的方法对翻越行为进行拆分检测. 张泰等人^[16]提出先使用目标检测再进行目标跟踪然后学习轨迹特征进行翻越行为识别的方法.

目前大多数翻越行为检测算法都为手工特征提取方法或将动作转化为跟踪轨迹与翻越交接线进行曲线判断的方法, 大部分不能直接对视频画面中的动作直接进行检测, 存在检测速率慢、鲁棒性不高、无法应用在不同场景中的问题. 针对目前存在的问题, 本文提出基于时空行为检测算法的翻越行为检测模型, 其中包括时空行为检测模块(目标检测模块、多标签行为分类模块)、行为判别模块两部分, 其中时空行为检测模块以短时间为一个周期, 对短时间内视频关键帧中每个人的位置信息及其行为信息进行检测, 在实际的应用中可以达到近似实时的效果. 其次针对时空行为检测算法在自制数据集遮挡情况下目标框定位不准确、行为误检的问题, 对时空行为检测算法进行改进, 最后设计行为判别模块对拆分行为进行判断实现翻越行为检测.

1 相关工作 1.1 Faster RCNN+SlowFast时空行为检测算法

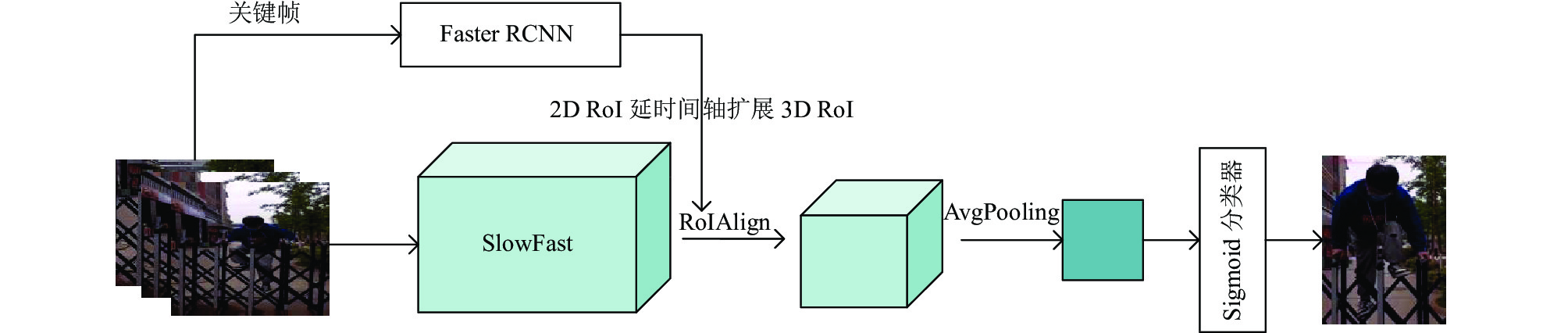

时空行为检测算法要实现两个任务, 一是目标的定位任务, 二是对目标进行多标签行为分类任务, 如图1所示. 时空行为检测算法处理视频输入帧以3 s为一个周期, 步幅为1 s, 对1.5 s时的关键帧进行标注, 对关键帧提供短时间的上下文信息. 数据在一个相对简短的时间背景下不仅可以提高时空行为检测算法的检测速度还可以消除只通过静态帧进行行为判断产生理解歧义的问题. 对目标的定位采用现有的目标检测模型Faster RCNN直接得到目标框尺寸, 完成定位任务. 然后借鉴Faster RCNN算法相关思想将目标框投影到3D特征提取网络得到的特征块上获得相应的特征矩阵, 具体实现是将每个2D RoI延时间复制成3D RoI, 采用RoIAlign方法对感兴趣的特征区域处理为统一尺寸, 最后将得到的特征在时间维度进行平均池化, 再连接一个全连接层由Sigmoid分类器进行多标签行为预测. 目标检测模块没有参与和行为检测模块SlowFast联合训练, 目标检测模块采用现有已训练好的检测器.

1.2 Faster RCNN网络

Faster RCNN为经典的两阶段目标检测算法, 由RPN区域生成网络和Fast RCNN网络组成. 如图2所示将图像输入主干网络得到相应的特征图, 使用RPN区域生成网络生成候选框后获得相应的特征矩阵, 之后再通过RoI pooling层将特征矩阵缩放在7×7大小, 再展平通过一系列全连接层进行分类和目标边界框修正.

1.3 SlowFast网络

SlowFast网络架构^[6]是受生物学视网膜神经细胞种类分布启发, 网络为不同帧率运行的双流单一架构, 通过设置不同的采样间隔和卷积通道数实现两条路径不同的时间分辨率和空间分辨率, 网络结构图如图3所示. 慢速路径以低时间分辨率和高空间分辨率来捕获视频空间物体的语义特征, 设该分支采用的时间分辨率τ, 通道数为D, 采样的帧数为T, 则原始的视频长度为τ×T帧. 该分支只有在高层才使用3D卷积, 在底层过早地使用3D卷积会降低准确率, 只有在空间的感受野足够大之后, 帧之间的时序关系才明显. 另一条快速路径以高时间分辨率和低空间分辨率来捕获视频中物体快速变化的运动特征, 该支路运动信息变化比较快, 输入αT(α>1)帧, 高帧率数据以及较少通道βD(β=1/8)在更精细的时间维度捕获快速变化的运动信息. 计算量和通道数的平方成正比, 由于Fast支路通道数较少, 因此Fast支路十分的轻量级, 只占用整体20%的计算量. Fast支路为了保证时序上的保真度以获得精细的运动信息, 在时间维度上不进行任何汇合操作, 始终保持时间维度为αT, 直到最后的全局平均汇合.

Fast和Slow分支有着很强的互补性, 信息融合时为Fast分支向Slow分支进行单向信息融合, 由于Slow分支的维度D×T×S×S 和Fast分支的维度βD×αT×S×S不一致, 因此需要执行转换的横向连接来匹配两条支路输出的特征向量. 有3种单向连接方式分别为时间转换通道、时间步长采样, 时间步长卷积, 时间步长卷积的效果最好, 本文也采用时间步长卷积进行信息融合, 在网络的pool₁、res₂、res₃与res₄层之后进行时间步长卷积后进行单向特征融合, 最后将Slow和Fast分支的特征向量进行拼接, 经过全连接层进行类别预测. SlowFast为一种思想, 网络具体实现其backbone使用的是基于3D的ResNet50, SlowFast网络实例如表1所示.

2 改进的时空行为检测模型 2.1 YOLOv5网络

目标检测模块在整个网络模型中不仅需要完成定位任务同时在SlowFast网络中也需要利用目标框获得特征矩阵进行行为分类任务, 因此目标检测模块定位准确性将影响网络的整体性能. 本文研究的人体翻越行为存在目标遮挡、多尺度等问题, 原Faster RCNN表现较差, 故本文选用在实时性和模型参数量都更优于Faster RCNN算法的YOLOv5进行目标定位, 该模型包括backbone特征提取模块、neck特征融合模块、head预测模块3部分. 特征提取模块即网络的主干采用New CSP-Darknet53, 该模块在YOLOv4主干CSP-Darknet的基础上做了一点小的改进添加了Focus模块, 该模块将相邻像素划分为一个patch, 将每个patch相同位置的像素点进行了拼接, 长宽尺度减小, 通道数变为之前的4倍, 该模块也可以用一个6×6卷积层代替效率更高. 在特征融合模块采用SPPF, SPPF模块在SPP的模块上进行了改进, 都能在一定程度上解决目标多尺度的问题, 但是SPPF模块相比于SPP模块的效率更高些; New CSP-PAN模块有自顶向底和自底向顶两条路径的信息融合并且在PAN网络的基础上引入了CSP结构; 预测模块分了3组特征图分支分别通过1×1卷积核进行不同尺寸目标的预测, YOLOv5网络模型如图4所示.

2.2 改进SlowFast网络

视频行为理解任务中人体行为存在丰富的多样性, 如同一行为不同执行目标外观差异较大, 其上下文信息也不同, 同时拍摄角度、光线等的影响, 在视频动作检测任务中极容易出现误检现象. 3DCNN在时空建模方面很有效, 但是无法捕获视频中包含的足够信息, 要提高分类准确率还需要学习更加细粒度的特征. 为提高网络的检测精度, 本文对SlowFast网络做了两部分改进, 一是在主要提取行为运动特征的Fast分支引入ACTION注意力模块, 来提高网络对细粒度特征的学习能力; 二是在主要提取视频空间特征Slow支路引入SE注意力模块, 加强网络对行为空间特征关键特征的提取能力, 总体上提升网络的性能.

2.2.1 ACTION模块

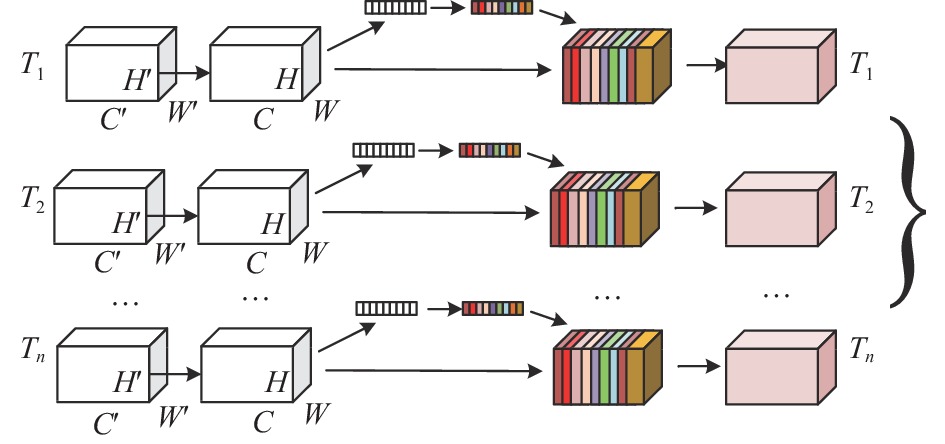

ACTION模块^[17]是由STE、CE、ME这3个互补的注意力模块组成, 可以提取视频关键的时空特征、动作时序特征在不同通道间的权重、动作相邻帧之间的变化轨迹特征, 网络结构图如图5所示.

STE时空注意力模块通过生成时空掩码M来生成时空attention map, 为了减少直接对3D卷积进行操作而增加模型的计算量, 首先需要对输入 $X \in {{{R}}^{[N, T, C, H, W]}}$ 做一个通道全局化得到相对应的通道轴的全局时空张量 $ {F_1} \in {{{R}}^{[N, T, 1, H, W]}} $ , 然后reshape $F^*_1 \in {{{R}}^{[N, 1, T, H, W]}}$ . 这样就可以将 $ F $ 输入到一个 $ 3 \times 3 \times 3 $ 的卷积层K中, 表示为:

$ F_{o1}^* = {K_1} \times F_1^* $

(1)

再对 ${F^*_{o1}}$ 重构为 ${F_{o1}} \in {{{R}}^{[N, T, 1, H, W]}}$ , 通过激活函数Sigmoid得到:

$ {M_1} = \delta ({F_{o1}}) $

(2)

最终输出为:

$ {Y_1} = X + X \odot {M_2} $

(3)

网络结构图如图6(a)所示.

CE的结构和SE的结构相似, CE结构不同的是在两个FC层之间插入了一个一维卷积层来表征信道特征的时间信息, 可以自适应校准通道特征响应, 网络结构图如图6 (b)所示. 对于输入 $ X \in {{\text{R}}^{[N, T, C, H, W]}} $ 首先对空间进行平均池化得到 $ {F_2} \in {{{R}}^{[N, {{T}}, {{C}}, 1, 1]}} $ , 求解F₂的表达式为:

$ {F_2} = \frac{1}{{H \times W}}\sum\limits_{i = 1}^H {\sum\limits_{j = 1}^W {X[:, :, :, i, j]} } $

(4)

用1×1的卷积核对F₂的通道数进行压缩得到:

$ {{{F}}_r} = {K_1} \times {{F_2}} $

(5)

将 ${F_{{r}}} \in {{{R}}^{[N, {{T}}, {{C/r}}, 1, 1]}}$ 重构为 ${F^*_{{r}}} \in {{{R}}^{[N, C/r, {{T}}, 1, 1]}}$

再使用内核大小为3的1维卷积核 $ {K_2} $ 来处理:

$ {{F}}_{{\text{temp}}}^* = {K_2} \times {{F}}_r^* $

(6)

Reshape后, 再通过一个1×1的2D卷积核 $ {K_3} $ , 并使用激活函数, 表示为:

$ {{{F}}_{o2}} = {K_3} \times {{{F}}_{{\rm{temp}}}} $

(7)

$ {M_2} = \delta ({F_{o2}}) $

(8)

$ {Y_2} = X + X \odot {M_2} $

(9)

ME模块如图6(c)所示提取相邻帧之间的运动信息, 运动特征建模表示为:

$ {F_m} = K \times {F_r}[:, t + 1, :, :, :] - {F_r}[:, t, :, :, :] $

(10)

其中, $ K $ 为 $ 3 \times 3 $ 的卷积; 整体网络运动特征建模首先通过1×1的卷积对输入的通道进行压缩, 然后分别通过式(10)计算相邻帧的运动特征并进行串联得:

$ {F_M} = [{F_m}(1), \cdots, {F_m}(t - 1), 0] $

(11)

接着依次经过空间平均池化、通道调整、Sigmoid函数得到权重矩阵 $ {M_3} $ , 最后得到输出为:

$ {Y_3} = X + X \odot {M_3} $

(12)

最终ACTION模块的输出为:

$ {Y_{}} = {Y_1} + {Y_2} + {Y_3} $

(13)

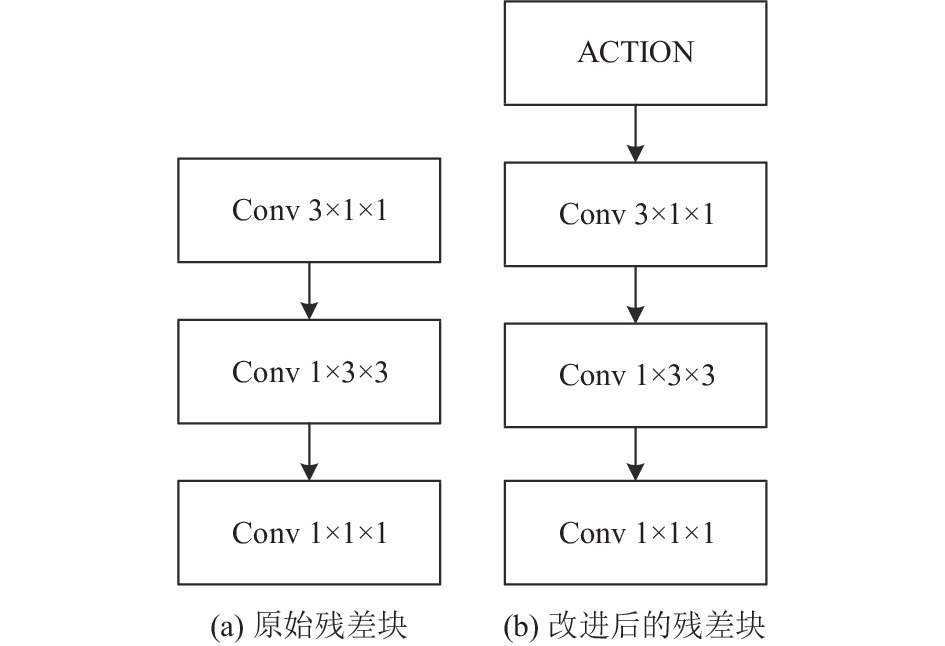

ACTION注意力模块在特征级别对网络内部特征进行建模, 可以激活视频中的多类型信息更好的表征动作. 原SlowFast网络由堆叠的残差块中3×1×1、1×3×3卷积核来提取时空特征来表征动作, 但是广泛的类内多样性需要学习更加细粒度的时空特征, 在每个残差块前加ACTION模块在获取多类型的激励信号后再进行卷积获取更加细粒度的特征, 可以提高多标签行为分类的精度. 如图7所示.

2.2.2 引入SENet空间注意力

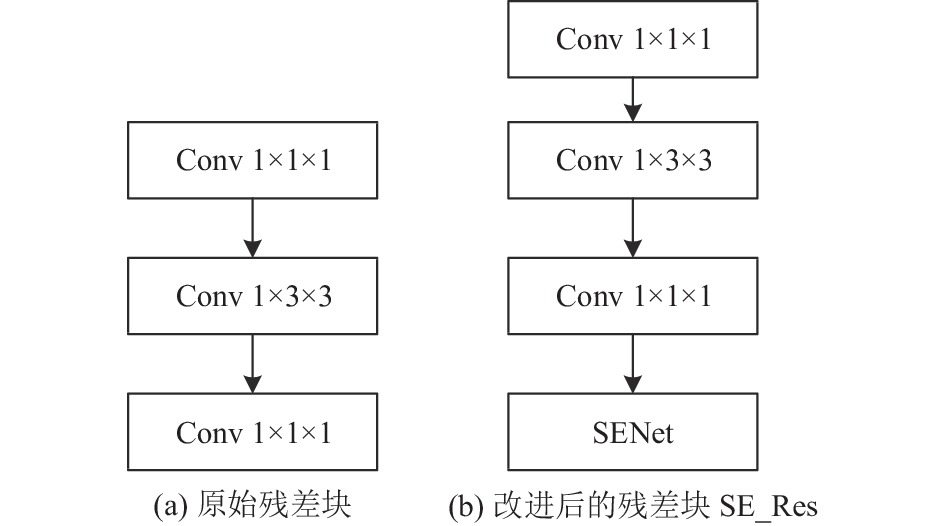

在SlowFast网络中, Slow支路网络设置了为快速通道的β倍的通道数来学习空间信息, 加倍的通道数意味着有更多的特征, 学习过程中同等程度对待这些特征会使网络学习到一些对行为分类任务没有帮助的特征, 在分类任务中产生误检现象. 为了更好地提取视频中行为的空间信息, 本文对Slow支路的residual block添加SENet模块, 称为SE residual block, 如图8所示.

SENet首先在时域上进行扩展, 在每个时域上进行一个空间的全局平均池化, 每个通道得到一个标量, 再送入两层全连接层得到C个通道各自的权值, 根据信息的重要程度对通道信息赋予不同的权值, 最后对网络重要的feature map赋予大权重一些无效的feature map赋予小权重, 突出通道的关键信息和抑制视频背景干扰像素的影响, 同时残差块中SENet模块的引入也增加了原网络的非线性使其可以更好地拟合不同通道之间的关系, 网络结构图如图9所示.

2.3 损失函数

本文采用BCELoss二分类交叉熵损失函数, 与多类别分类任务不同的是不同行为类别之间并不属于互斥关系可以同时出现, 例如某人可以一边走路一边说话, 不能简单地使用Softmax将输出归一化为相加为1的[0, 1]之间的概率值. 在本文行为多标签分类任务中需先将网络输出数据输入Sigmoid函数将取值缩放到[0, 1]之间, 再计算Loss. Sigmoid函数、BCELoss损失函数公式为:

$ y = \frac{1}{{1 + {{\rm{e}}^{ - {\textit{z}}}}}} $

(14)

$ L(y, {{t}}) = - \frac{1}{n}\sum {w \times ({{t × {\rm{ln}}}}({{y}})) + (1 - {{t}}) \times {\text{ln}}(1 - y)} $

(15)

其中, $ y $ 为网络预测值, $ t $ 为标签值, $ w $ 为权重系数.

3 翻越行为检测模块

本文将翻越行为定义为攀爬与下降两种状态同时发生的连续性动作, 为检测两种状态是否为连续性发生, 设计翻越行为检测算法. 算法流程如算法1.

算法1. 翻越行为检测算法流程

(1) 初始化, 设定行为计数n变量用于读取检测结果, 设置攀爬行为检测标识变量Flag, 用于记录上一个动作是否为攀爬行为.

(2) 读取检测到的行为.

(3) If Flag==0, 从翻越行为开始检测; 跳到步骤(4).

If Flag!=0, 即上一个动作是攀爬行为; 跳到步骤(5).

(4) If label==“climb”, 将Flag置1.

If label!=“climb”, Flag不变.

等待读取下一个行为; 等待读取下一个行为; 跳到步骤(2).

(5) If label==“fall”, 输出翻越行为记录, 将Flag置0; 跳到步骤(2).

If label==“fall”, 可能存在连续攀爬行为, 跳到步骤(4).

4 翻越行为检测系统

本文提出将非原子性的翻越行为拆分为攀爬与下降的原子性行为, 利用时空行为检测算法先对原子性行为进行识别再设计算法对翻越这种组合行为进行检测的方法. 该系统主要由监控视频输入模块、视频分割模块、目标检测模块、行为识别模型、翻越行为判别模块组成, 如图10所示.

5 实验分析 5.1 实验环境

本文实验环境为CentOS Linux 7操作系统; GPU为GeForce GTX 1080Ti (×4), 11 GB; CPU为Intel(R) Xeon(R)CPU E5-2640v4@2.20 GHz; 深度学习框架为PyTorch框架.

5.2 实验数据集

本文主要研究人员的异常翻越行为, 没有通用的数据集需要自建视频行为数据集. 采集不同场景下的数据集比较困难, 本文采用视频拼接一部分HMDB51公共数据集的视频, 一部分进行实地拍摄. 实地拍摄场景有3个, 包括A场景楼梯栏杆、B场景防盗栅栏、C场景交通场景下护栏等(拍摄视频场景均在安全且被允许的情况下进行采集的), 数据集部分帧如图11所示.

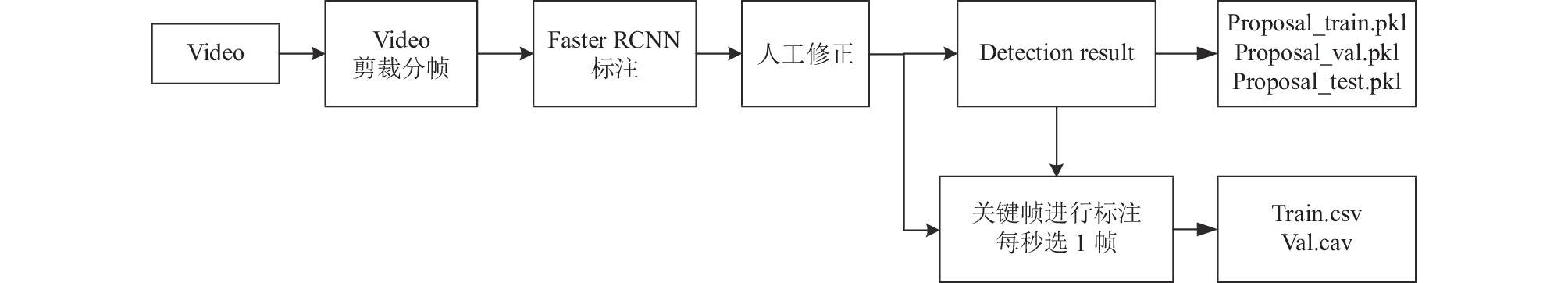

按照比例将自制数据集随机划分为训练集和测试集, 按照AVA数据集^[18]的标注格式进行数据标注, 每个片段30 s, 共有200个片段. 为了平衡异常行为和其他行为的视频数量, 本文将AVA数据集进行了选择和裁剪, 对于自定义的数据集标注采用半自动化方式进行标注每秒标注一帧, 数据集制作流程如图12所示. 先用Faster RCNN进行目标框检测, 将生成的CSV文件导入VIA进行行为标注, 标注类别为stand、walk、climb、fall这4大类, 最终生成检测框标注文件、时空行为标注文件、不参与帧标注文件、标签标注文件4类文件.

5.3 实验结果与分析

(1)目标检测模块评估

原网络采用Faster RCNN算法检测精度一般, 运行时间较慢. 为提高栅栏遮挡情况下人物的识别精度及速度将目标检测模块进行替换, 为评估不同网络性能分别将自制200个视频数据集在YOLOv5及Faster RCNN上进行训练, 以模型大小、平均帧率FPS及mAP来评估模型的检测性能, 如表2所示.

从表2可以看出, 本文使用自制行人检测数据集, YOLOv5相比原Faster RCNN的参数量减少了34.5M, mAP提高了13.5个百分点, 检测速率提高了28.5 FPS. Faster RCNN算法在遮挡情况下对行人检测时, 存在检测框尺寸与目标框大小不匹配, 无法完全覆盖被测目标, 而改进后的YOLOv5对其不同尺度的被测物体都能进行很好的匹配识别, 模型检测对比图如图13所示.

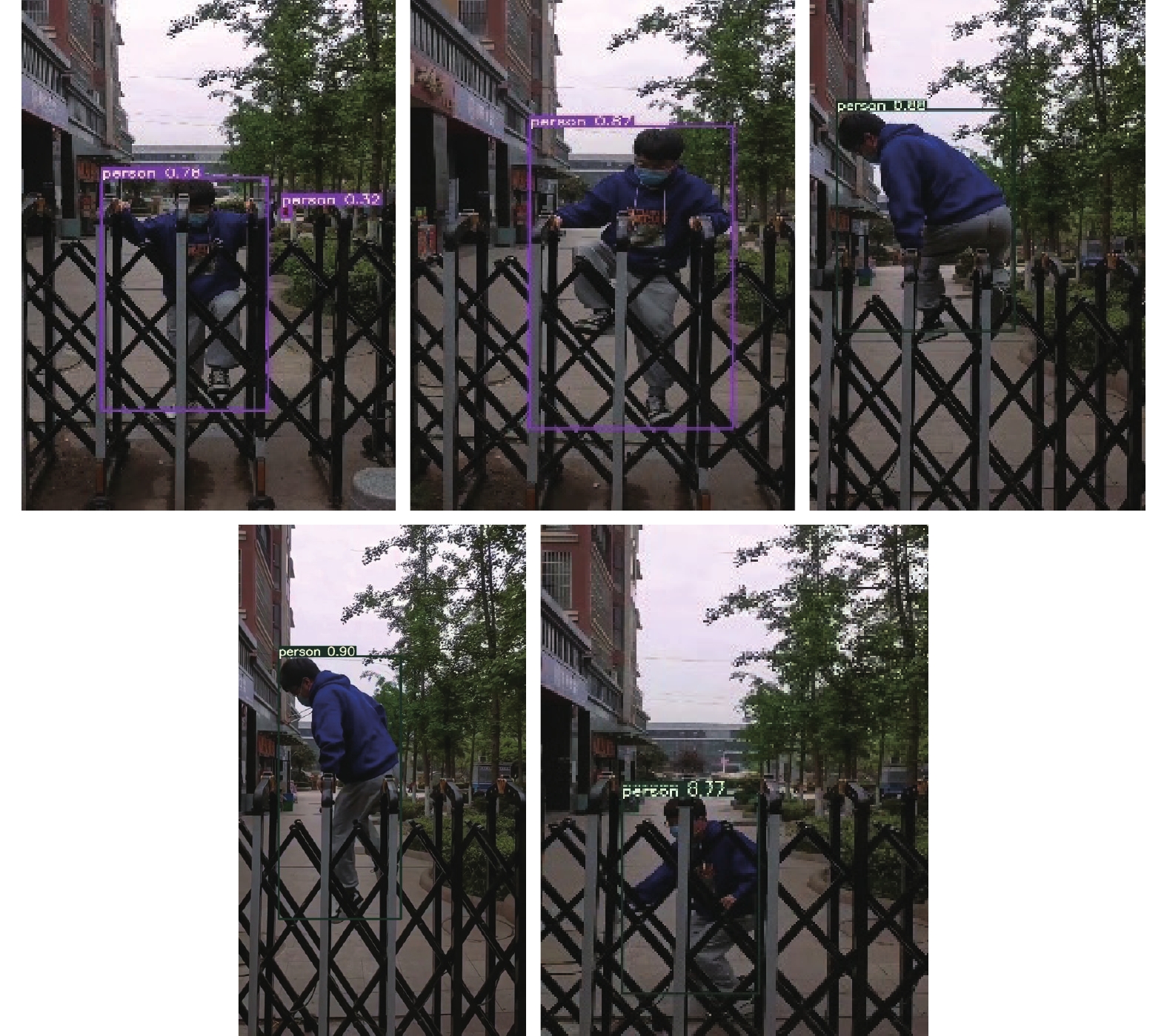

使用YOLOv5训练使得在攀爬的整个过程中使得攀爬目标的置信度始终高于0.7, 才会被视为正样本, 所得的Bounding box 才能被后面的SlowFast行为识别网络所采用, 检测同一视频帧的效果图如图14所示.

(2)行为识别模型评估与分析

为验证本文改进模块在行为识别网络中的有效性和可靠性, 采用平均准确率(mean average precision, mAP)作为评价指标, IoU取0.5, 以SlowFast原网络为基准, 并将改进分为4组进行消融实验. 其中, “√”表示在网络中使用了该改进方法, “×”表示在网络中没有使用该方法. 评价指标公式为:

$ {\textit{Recall}} = \frac{{{\textit{True}}{{{\textit{Positive}}}}}}{{{{\textit {True}}}{{\textit{Positive}}} + {{\textit{False}}}{{\textit{Negative}}}}} $

(16)

$ {\textit{Precision}} = \frac{{{{{}}{\textit{True}}}{{{}}{\textit{Positive}}}}}{{{{{}}{\textit{True}}}{{{}}{\textit{Positive}}} + {{{}}{\textit{False}}}{{{}}{\textit{Positive}}}}} $

(17)

$ {\textit{mAP = }}\int\limits_0^1 {p(R)dR} $

(18)

其中, Recall指所有正样本都被检测到的概率, Precision指所有正样本都被预测正确的概率.

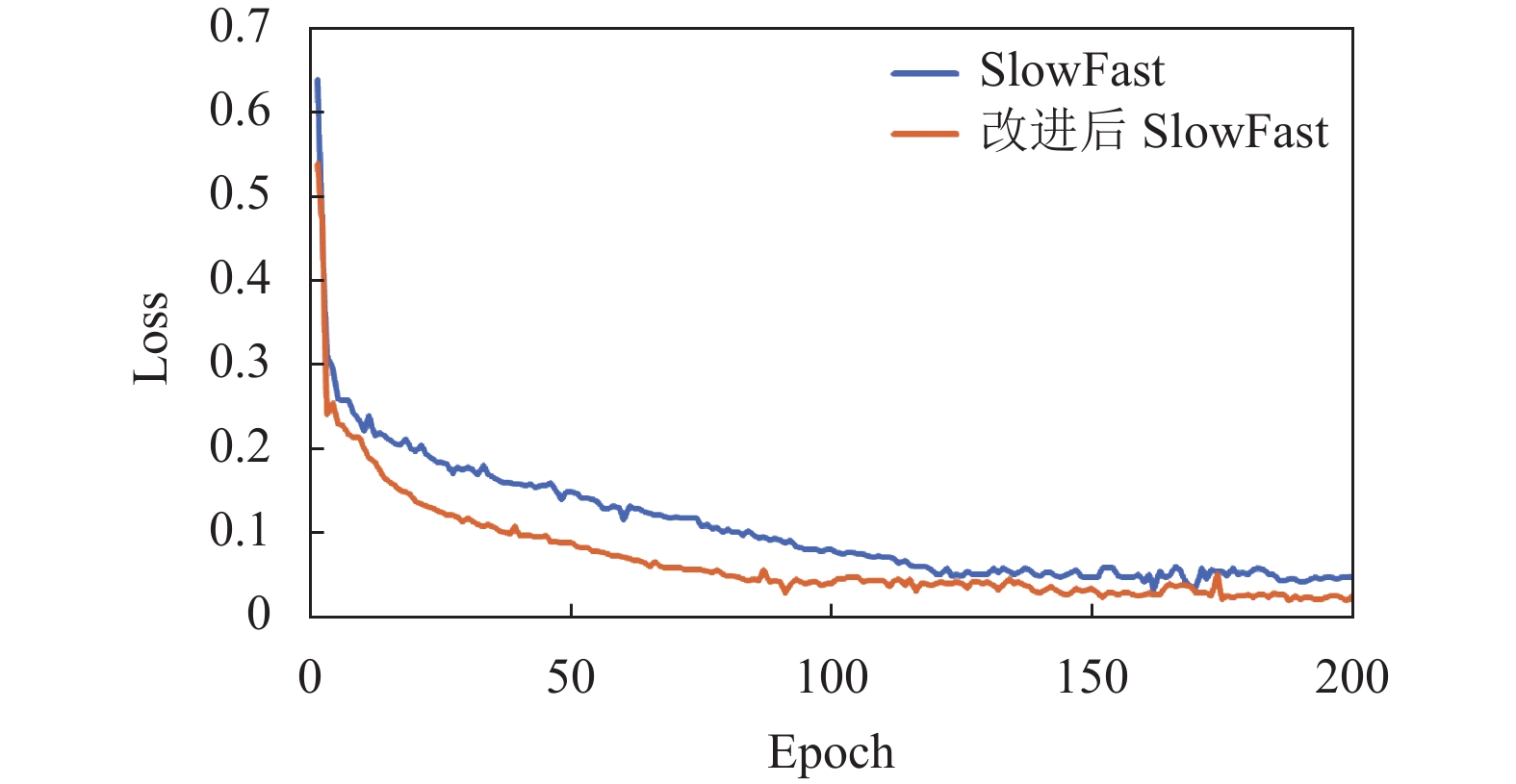

网络训练的学习率设为0.1, 使用SGD优化算法进行训练, 权重衰减为0.9, 使用CosineAnnealingLR策略调整学习率, Dropout为0.5, batch size为8, epoch为200; 对图像进行正则化处理; 通过时间裁剪、空间裁剪、短边缩放进行数据增强; 数据预处理后RGB图尺寸归一化为224×224×3; 每次训练连续采用32帧图片, 两条支路分别使用不同时间分辨率分别采样16帧和4帧, 图15为原SlowFast与改进后SlowFast的训练损失曲线图.

为了更直观地表现出不同改进对不同行为检测的提升情况, 在表3中分别对比了4种类别行为的检测结果.

从表3可以看出, 原模型1对攀爬与下降两种主要行为的识别性能一般, 平均mAP为81.18%. 模型2将Faster支路的主干更改添加ACTION模块之后, 整个识别精度整体提高, 尤其对时序特征要求更高的动作, 攀爬行为mAP提高12.16%, 下降行为mAP提高了18.79%, 主要是因为Fast支路添加ACTION模块后可以在特征级别上很好的融合时间和空间信息, 使得对时序信息特征提取更加完整. 模型3在Slow支路添加SEnet对模型的精度只有小部分提升, 攀爬与下降行为mAP分别提高6.92%和6.13%, 但是对“stand”这类时序要求不高的行为却带来了比添加ACTION模块更高的提升, 说明添加SEnet可以有效提取特征图的关键信息进而提升模型整体的准确率, 但是时序特征提取还是不够充分. 模型4由于Faster支路有向Slow支路的单向融合, 将两个支路都进行改进之后的, 总体模型上带来了更高的提升, 平均mAP提升了12.1%, 满足了基本需求. 不同场景下翻越行为检测视频帧的结果如图16所示.

(3)翻越行为检测模块识别性能评估

本文将翻越行为分为攀爬和下降, 之后由翻越行为检测模块进行翻越行为检测, 对输出结果进行统计, 结果如表4所示.

从表4可以看出, 该检测算法对于A场景楼梯栏杆、B场景防盗栅栏检测效果好一些, 但是对C场景交通场景下护栏下的检测效率较差, 其中一个原因可能是数据集相对较少, 再一个原因可能是因为对于交通场景下跨域护栏的攀爬和下降行为边界不明显且持续时间较短.

(4)本文算法与其他翻越行为检测算法对比

由于目前没有针对翻越行为检测任务的公共数据集, 故本文算法与其他算法的翻越行为检测都是在自制数据集上进行, 可能存在相同行为检测判断的差异, 但由表5可以看出, 本文所提的算法准确率高于现有的混合高斯+KLT、3D-ResNet-101+Darknet19方法、YOLOv3CMP+Multitracker, 与YOLO+GOTURN算法准确率相差不大, 但相比于YOLO+GOTURN算法, 本文所提出的算法有更加广泛的适用场景, 是直接对行为进行检测的算法.

6 结论与展望

本文将时空行为检测算法应用在翻越行为检测任务中, 识别精度优于其他算法或与其他算法相当, 可以实现对翻越异常行为的准确识别, 一定程度上促进了时空行为识别的进一步研究, 但在此过程中仍存在一些误识别的情况, 因此在未来的研究中会继续改进模型使模型更加准确和轻量化, 未来如果可以将网络足够轻量化嵌入在监控设备中, 在记录事物发生的同时记录行为将会极大地提高监控设备的作用.
