军事数据平台的研究已取得了诸多成果, 文献[1]基于数据挖掘技术设计了海战场态势可视化平台架构; 文献[2]研究的战区战场环境信息保障平台统筹建立了战场环境大数据探测体系与网络化、无线化、远程化的战场环境信息传输体系; 文献[3]提出了航空兵场站应用大数据的方法思路, 并在文献[4]中构建了场站飞行保障大数据应用系统基本架构.

总体来看, 针对军事及航空兵场站大数据平台的研究受到了广泛关注, 但缺乏技术层面的指导, 功能的设计缺乏实际成果, 数据分析应用缺乏实现能力. 因此本文针对场站飞行保障活动设计了基于Spark引擎的数据可视化平台, 主要完成以下功能.

(1)集成Sqoop+Kafka的末端采集数据传输方法, 并结合Hive完成数据列表库的建立和存储.

(2) 基于Spark RDD的数据预处理和Spark SQL数据交互功能, 并利用Vue框架完成前端数据可视化呈现.

(3)设计数据分析模型, 并在平台实际应用中实现.

1 场站飞行保障数据可视化平台关键技术 1.1 Spark

Spark是一种大数据计算框架, Apache官方对Spark的定义是: 通用的大数据快速处理引擎, 与侧重大数据存储Hadoop的MapReduce和Hive引擎相比, Spark Core用于离线计算的可靠性更高, 且更加适用于大数据的计算. 在飞行保障数据可视化平台采用Spark架构的主要原因是: Spark支持DAG任务模型, 计算效率相比于传统MapReduce计算框架要高出许多; Spark SQL易于学习, 使用与运维门槛较低; 能够提供机器学习等算法引擎, 支持飞行保障大数据的数据挖掘活动. 在架构方面, Spark是基于标准master-slave模型的计算引擎, 其具体框架^[5]如图1所示.

在离线批数据处理方面, 基于Spark RDD编写的离线批处理程序运行速度具备明显优势, 且由于数据量的现实条件, 场站层级通常不会出现数十亿级别的数据操作量, Spark基于内存的计算完全不必担心OOM内存溢出等硬性要求问题. 除此之外, Spark SQL对JSON的支持能够契合场站绝大多数信息系统的数据传输接口, 避免了数据整合时的二次开发工作, 且对ECharts组件的响应也是考虑的因素之一.

1.2 Kafka

Kafka是基于ZooKeeper协调的分布式消息系统, 最大的特性就是可以实时处理大量数据来满足需求. 虽然目前来看场站飞行保障数据可视化平台对数据时效性的要求并不迫切, 但对数据末端采集活动而言, 传感设备载体(如装备、设施等)的状态数据通常以秒为单位进行获取, 定位数据同样要求较高的时间精度和极短的步进宽度, 这就导致持续工作条件下的数据传输层要具备较高的数据传输速率、容错性和可靠性, 从而分担数据采集层的临时存储压力. Kafka能够以极低硬件配置实现每秒100k级别消息的传输, 同时完成数据存储和数据备份; 当Kafka在数据传输过程中发生传输节点故障的情况时, 也能够及时释放问题节点内存占用, 以确保数据链路的畅通^[6]. 其自带的点对点通信模式和发布-订阅通信模式分别适合完成数据上传与调阅, 不论从结构性、安全性和效率方面来看都十分适合作为平台的数据处理工具.

1.3 Hive

Hive的定位是数据仓库, 借助于底层HDFS或S3等对象存储系统完成数据的存储和管理功能, 并支持使用SQL语言对数据进行处理和分析, 十分适合批处理模式的数据应用. 同时利用Spark引擎替换原有的MR, 能够极大提升数据处理命令的执行效率. 此外, 当前流行的Spark+Spark Hive catalog模式能够使底层HDFS中存储的数据在Spark Hive catalog所提供的table-file映射关系下, 直接使用Spark计算引擎提供的Scala、Java、Python等API或Spark 语法规范的SQL进行处理, 使得原本依托于Hadoop架构下MR引擎的Hive仍能够参与Spark计算引擎主导的处理流程中, 进一步简化了数据处理的流程复杂度和难度, 并具备较好的动态可扩展性.

1.4 Vue

Vue属于渐进式框架, 核心驱动是视图模板引擎, 在此基础上具备构建与连接Client-Side Routing等组件完成前端整体框架的搭建, 技术的成熟型也较高, 同时能够兼容ECharts数据可视化图表库, 基于浏览器和轻量级的矢量图形库 ZRender完成前端数据呈现, 并且由于Vue多以HTML、CSS和JavaScript为基础, 故上手难度较低. 此外考虑到场站飞行保障数据的分布广, 响应随机性大等特点, 利用Vue的队列自动维护功能可以异步完成事件处理响应循环的缓存, 大幅减少重复操作导致的性能损失^[7].

2 场站飞行保障数据可视化平台设计方案

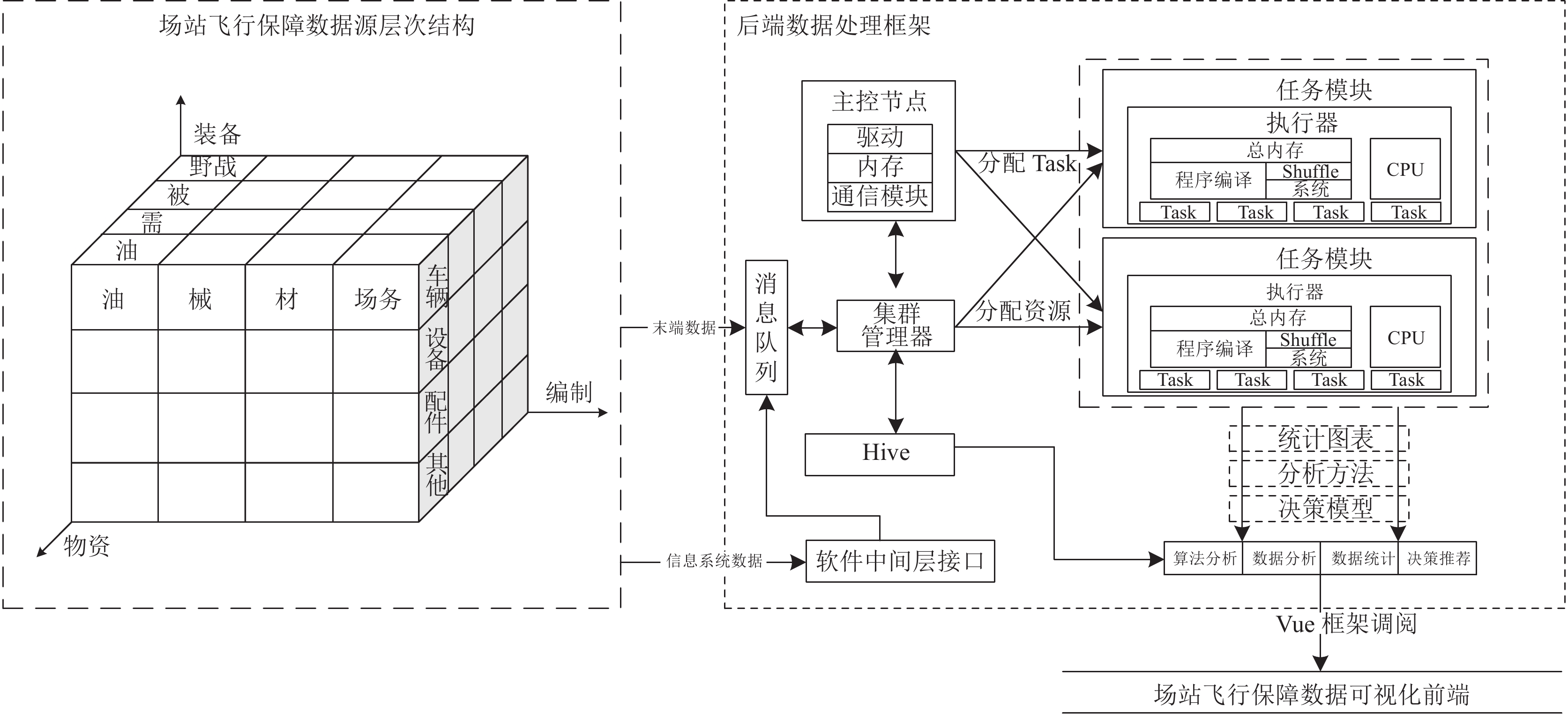

本文旨在设计并实现一款适用于场站飞行保障活动的数据可视化平台, 集成采集、管理、呈现的功能, 为机场保障指挥机构提供态势感知和决策支持能力. 其架构主要分为5个组成部分: 数据采集、数据传输、数据处理、数据存储、数据分析与可视化, 从应用层面看, 整体的数据流程结构如图2所示.

2.1 数据采集

获取数据是平台工作流程的第1步, 进行采集数据的来源分析能够确保全面而完整地获取平台所需地各类数据, 是平台功能实现的基础. 以目前场站飞行保障活动现状进行分析, 可以将平台数据来源从宏观上划分为信息交易系统数据、机器及传感系统数据和自然环境态势数据3类.

(1)信息交换系统数据

信息交换系统是指场站工作中所涉及和信息化建设完成后将要涉及的, 具有数据交换和分发行为的管理信息系统和智能终端网络设备的集合, 包括但不限于业务部门管理信息系统、外场保障要素信息交互系统、作战指挥层信息交换系统等. 场站飞行保障大数据所需的信息交换系统数据, 是指在以上系统中进行管理的数据或因信息交换行为产生的与飞行保障工作有关的数据集, 如飞行任务与计划中的机种机型、飞行架次、起落时间、物资装备种类、数量需求; 装备种类与数量、保障力量及编制等数据. 该类数据通常采用Excel、SQL或Oracle等进行存储, 大多能够直接调取应用.

(2)机器及传感系统数据

机器及传感系统数据来源于来自感应器、量表和其他设施的数据、GPS定位系统数据等, 如时间空间坐标、人装任务状态(作业、空闲、准备)、物资数量(仓储量、在运量、在保量)、设施状态(温度、湿度、气压、在用情况)等. 此外还包括功能设备所创建或生成的数据, 例如智能控制器、设施状态和连接物联网的装备数据. 其中来自物联网的数据还应具备构建分析模型的能力, 如连续监测预测性行为(如当传感器值表示有问题时进行识别), 提供规定的指令(如警示技术人员在真正出问题之前检查设备)等. 该类数据通常按照其传感设备工作模式而具有特定的数据格式, 需要经Sqoop数据源预先处理, 统一其数据格式后利用Flume日志采集手段加入数据队列中.

(3)态势环境数据

环境态势数据主要由自然态势环境数据和保障态势环境数据组成. 其中自然环境态势数据主要包括GIS三维环境数据、BIS建筑实体数据及气象环境等数据, 主要来源于外部互联网资源; 保障态势环境数据可以从保障任务状态上划分为演训数据(飞鸟数量及高度、外场要素态势等)和战时数据(空地威胁目标速度、高度、打击目标、效果、打击时间、备降迫降机种机型及时间、设施工作状态、备用设施状态、装设备损毁数量)构成, 主要来源于GIS设备和上级指挥信息系统分发. 该类数据的形态为1、2类数据的结合, 正常情况下较为固定, 刷新需求较少. 因此在平台中为其应当划分独立的存储管理与分析空间.

2.2 数据传输

机场保障数据类型繁多, 数量庞大, 其数据的传输对传输过程中服务器端的响应时间、传输质量及稳定性、传输信息安全性有很高的要求. 因此选择Kafka作为分布式消息队列引擎, 将所有数据在消息队列中进行暂存, 实现数据异步传输和解耦, 并为处于Spark框架中的各类数据提供持续性处理能力.

2.3 数据处理

Spark计算引擎下的批数据处理过程首先是通过从Kafka中获取原始数据, 使用distinct().count()和subset()函数查重选定列数据, 并利用自带的dropDuplicates函数进行采集数据集的降重处理, 之后选择monotonically_increasing_id进行数据列唯一主键的生成. 完成降重后可以进行空白值处理, 首先利用miss()函数查看数据各特征的缺失情况, 过滤无关数据特征和筛选需要填充的数据特征, 之后利用均值、中位数、众数或其他预测方法进行相关信息的填充.

以飞行保障直接相关数据为例, 将Spark调取Kafka队列中暂存进行数据处理的过程如图3所示进行描述.

(1)原始数据集Data.csv存在于HDFS的3个Support area文件夹中(此处假设3个文件夹分别对应3个不同的HDFS分布集群机器上), 首先使用sc.textFile(‘Data.csv’)取HDFS路径生成RDD, 数据内容包括各业务领域数据集合, 上述实例以油料、物资、装备末端采集数据为主, 主要内容包括消耗量、库存量、供应量、储备量、派遣情况、维修情况、作业情况等业务数据以及时间戳数据和空间坐标等通用数据, 各文件夹的数据使用区域特征值01、02、03进行划分, 分别对应Support area 01、Support area 02和Support area 03.

(2)使用textFile.flatMap将RDD中的行数据按照“\s”拆分为多行数据, 并按照二级表主键划分行数据字符串数组; groupBy()将每条行数据转换成data-key形式的数据-业务映射元组.

(3)使用Spark中的Dataframe对映射元组进行数据清洗. 数据降重使用dropduplicates对具有相同数值或相同时间戳的数据进行删除, 由于保障活动处于动态, 故对不同时间戳但其余部分相同的数据不应作为删除对象, 而暂时作为正常数据进行处理; 对缺失值的处理应当采用均值填充思想, 首先使用miss. rdd. map对缺失情况进行统计以标识缺失点, 之后利用时间戳组成正常值字典, 利用时间戳数据作为id对缺失值进行均值填充, 对于时间戳缺失情况则按照tresh_value=time_stamp规则, 使用dropna进行行删除. 若连续缺失数量大于1条(tresh=2)则通过在数据行间新建DF暂存上下侧正常数据均值, 并作为临时行间均值计算数据; 异常值处理方面不可随意执行删除函数, 应利用分位数中位数绝对偏差去极值思想对异常元组进行标识, 通过outliers.filter(data_num).select(‘time_stamp’, ‘data_class’)完成异常值选择, 建立新sheet将异常数据导入形成异常数据集outlier_data.csv进行存储.

(4)当dataframe执行完毕后, 得到了经处理的带有group标识的业务数据元组集合, agg().alias()函数将分组数据按照编制组进行聚合, 并最终在Kafka队列中形成DataCounts末端数据集合. 将新数据形成数据包发送至数据云资源调度管理器中, 即可供Spark引擎作为执行数据分析与挖掘的数据样本.

2.4 数据存储

机场后勤保障数据因其来源途径众多, 数据类型复杂导致数据集异构性较强, 且不同数据的使用场景、时效性、刷新频率等均存在差异. 因此应依据各类数据自身属性特点使用Hive作为平台数据仓库, 依托于集群的HDFS分布式文件系统通过Blocks完成数据的块存储与读取, 同时Hive也能够对Spark具备良好的支持能力, 能够使用Spark SQL进行数据仓库的查询和构建, 且能够响应定制的机场后勤保障指挥功能需求, 对复杂逻辑操作进行DataFrame、DataSet、RDD的相互转化, 减少功能逻辑开发的难度. 数据仓库划分为ODS、DWD、DWS、DWT、ADS五层结构^[8], 每层通过SparkSQL执行各个表的业务逻辑计算. 在本平台中, 信息系统业务数据通过Sqoop导入, 末端传感数据通过Flume采集, 通过Kafka+Spark预处理形成数据仓库的整体原始数据, 通过Hive建立SQL外部表完成数据关系表构建.

2.5 多源异构数据同步处理

通常飞行保障数据采集完成后的Kafka队列同步需要考虑两方面问题, 一是从业务信息交换系统数据库向Oracle同步指挥需求数据, 二是从传感及态势数据源向Hive同步采集数据.

对于问题一, 以场站某业务部门所用基于SQL Server的信息管理系统数据向基于Oracle场站飞行保障信息综合物联管理系统同步为例, 可以通过编写脚本, 使用5秒级的作业定时调度存储过程对数据进行操作.首先在SQL Server端建立通向Oracle的链接服务器, 之后在SQL Server的同步表中建立insert、delete、update和select等触发器, 将所需同步数据进行筛选汇总至同一张表PublishLastRec_SQL中, 使用游标逐行对该表进行提取, 定时调度频率在本实验中暂定为30 min, 即每5 s对PublishLastRec_SQL内数据进行一次更新, 每30 min向Oracle同步一次PublishLastRec_SQL表.

对于问题二, 需要解决的问题是如何从Kafka中读取数据并将其写入Hive分文件夹中. 此时采集数据临时存储于节点缓存数据库中, 处理方法类似问题一, 通过对日志进行解析并格式化, 向Kafka中同步, 但考虑到该类数据的数据量较大且时效性要求高, 脚本执行不能满足所需处理效率, 故选择Canal监听节点数据库binlog日志并将binlog日志信息发送至Kafka消息队列, 中间过程基本固定, 重点需要考虑同步后的异构数据管理方法:

(1)源多条-储单条情况.

(2)源单条-储单条情况.

(3)源多条-储多条情况.

对于(2)可以通过简单的新增执行语句进行处理, 但对于(1)、(3), 都有多条主键key使储存库中的数据更新的情况, 需要通过业务代码来确保进一步保证数据的一致性.

2.6 数据分析与可视化

数据分析与可视化能够保证为机场后勤保障数据可视化平台的用户呈现直观的数据结果. 前端界面主要完成飞行保障态势展示、末端设备及载体监控并结合后端数据挖掘算法与分析模型对保障成本、保障效能、保障决策、保障流程等方面进行价值分析与技术优化. 因此本平台选取Apache基金会旗下开源可视化库ECharts作为数据可视化分析工具, 它能够支持多种数据库, 同时还具备多样化的数据展示能力, 提供直观, 交互丰富, 可高度个性化定制的数据可视化图表. 用户能够按照其个人需求快速进行数据的调阅呈现且避免了与后台的直接接触, 具备优秀的用户交互性能.

2.7 功能集成

首先, 数据源采集活动可采用Flume采集机场保障过程中产生的系统日志, 或直接从传感器中获取到数据, 并将这些数据整理为CSV格式. 其次, Spark将整理好的数据发送至 Kafka消息队列中, 保证数据传输的安全性和顺序性. 然后利用Spark获取到暂存至 Kafka中的数据并对其进行预处理, 去除重复数据、缺失率较高的数据、无效数据等, 处理好后将其存储至MySQL中. 可视化分析模块使用在Vue框架连接前后端的条件下下使用ECharts图标库组件, 实现不同类型数据的可视化呈现.

3 平台实现与性能分析 3.1 测试环境与测试集

本文中的平台集群示例由一个主节点(master)和两个子节点(slave)搭建而成. 本文中使用Intel(R) Core i7-10750H作为主控CPU, 运行内存为主节点2 GB, 子节点1 GB, 存储空间均为1 TB硬盘作为测试. 为防止后期数据量达到存储和计算瓶颈, 通过预留后置接口, 确保能够通过动态增加计算机节点来解决问题. 使用ssh-keygen -t rsa获取公钥, ssh-copy-id -i hostname传递公钥, 在目录/HOME/conf/下添加节点以实现免密登录. 考虑到框架相互之间的兼容性与运行质量, 实验数据选择现实采集并进行脱密处理的15家场站的多种机型保障活动数据作为呈现, 并结合飞行保障仿真系统平台生成的大量仿真结果作为补充, 总量约为场站正常遂行一个季度训练任务的数据量, 并采用特殊值替换、特征值删除等手段对敏感字段进行处理, 对涉密数据进行了清理. 平台测试所用的具体配置情况如表1、表2所示.

平台数据整体划分为保障活动批数据和末端设备状态数据两种, 保障活动批数据以“保障效能通览-油料保障效能详单”为例, 其数据描述字段为: 种类、计划量、消耗量、适配机型、保障架次、效用比例, 部分数据见表3. 末端设备状态数据以采集设备状态查询为例, 数据描述字段为ID、设备类型、设备工作区域、载体、运行状态, 部分数据示例见表4.

3.2 平台功能实现

平台功能主要包括经预处理的飞行保障相关数据统计与展示、分析与应用以及平台自身层面的设备管理功能, 具体包括飞行任务计划、保障出动力量、物资消耗数据、时空信息数据的统计与展示、数据统计分析、决策推荐的功能模组和设备载体监控模组^{[9, 10]}.

态势显示界面是平台的默认初始界面, 即数据平台首页. 通过汇总各数据集中应用频率较高的部分, 将其整合至一个全局概览页面中. 该模块界面如图4所示, 主要包括气象数据概览、宏观保障目标、当日放飞架次、保障任务执行情况及问题上报简报等分块以及本场当前保障态势、本场当前保障流程计划、保障力量分布、装备物资消耗及作业情况、保障效能粗统以及基本库存情况统计等分区.

场站飞行保障大数据平台的数据统计与分析模组以数据可视化手段作为直观呈现的主要方法, 在技术层使用pandas+numpy进行数据预处理, 使用ECharts数据可视化库和Vue组件连接数据库实现数据可视化, 在前端中引入柱状图、折线图、堆栈折线图、数据关联链作为可视化呈现方法, 同时对完成预处理的数据进行选择性抽取, 组成场站飞行保障数据平台前端数据集并建立相关数据列表, 实现末端高需求性采集数据的感知与呈现. 模块共分为3部分, 分别由图5保障能力通览、图6保障效能通览和图7外部关联情况构成.

保障能力分析主要依照本场保障需求及上级保障任务规划安排, 以所需具备的各机型作为分类标签, 划分为整体层面的机型保障覆盖能力、机动转场能力和资源再生能力综合评估指标结果、相应的指标上下限与趋势的预测, 以及以机型种类为分类标签, 分别对不同机型机种对应所需的保障分队装备、物资、技术人员、编制数量、作业时长和单场保障架次等保障能力数据进行汇总统计与条件查询; 此外也可以业务类型为区分, 对各业务部门所具备的保障能力、编制装备和物资及相应保障能力与机型适配性进行统计, 最终目的是从能力视角出发, 提供不同维度的场站飞行保障统计数据值细化机型覆盖、资源再生等保障能力综合评估指标, 进一步充实场站飞行保障指挥机关进行保障决策活动的基础数据集.

保障效能分析由保障满足程度分析和保障成本分析两部分构成. 保障满足程度分析的核心依据是飞行计划是否严格实现, 由此确保飞行计划不因保障方面问题导致延误; 或在满足程度未达到目标值的条件下, 查明哪些原因造成了飞行计划未能顺利实施, 其主要分析内容为物资的计划-消耗量及其效用比例、装备的计划-派遣量及其作业时长与需求待时比例等; 保障成本分析主要面向保障资金成本和装备寿命等问题, 通过统计总体物资消耗量与物资效用比例对保障计划中物资的消耗成本进行分析; 通过统计装备及设施的维修维护、保养运输等资金成本及其复用、回收、报废、返厂比例体现场站飞行保障力量建设及运营的实际情况; 结合绩效分析观念设立效益指数、营运指数、负荷指数和发展指数等评价飞行保障效能的相关指标. 通过保障效能分析活动, 能够确保在完成飞行保障计划这一固定收益目标的前提下, 尽可能地辅助指挥层找到影响保障计划完成的关键节点, 从而降低成本, 提高效益, 增强效率, 进一步提高可持续的保障能力.

装备-物资关联分析通过汇总历史统计数据中的机型-装备-物资之间的计划与消耗数据, 利用数据关联规则挖掘技术对隶属不同业务部门的各项物资、装备之间的消耗规律进行知识发现, 选择历史数据中能够直接影响飞行保障计划实施的数据作为主体, 并以机型种类-物资种类及消耗量-装备类型及消耗时长作为三级关联链, 按照关联强度从高到低的顺序提取与该主体消耗或使用高度相关的前5类机种、物资及装备, 并按照机型为分类标准提供历史消耗-时长折线图作为参考.

3.3 平台性能分析

大数据平台的性能分析主要内容及评判标准包括: 基本功能实现情况、数据导入导出能力、用户交互等级、容错性和可扩展性、线性的计算能力、计算资源分配能力等方面. 考虑到目前场站飞行保障大数据集群环境和大数据平台尚处在研发阶段, 并未实施部署, 故选取当前较流行的基于MapReduce计算引擎的大数据平台和基于Flink引擎的大数据平台与本文数据平台性能进行对比分析, 并结合场站工作实际情况, 说明选取Spark作为构建飞行保障数据可视化平台的计算引擎的原因.

本节的性能分析测试使用BDEv控制数据集^[11], 具体配置情况如表5所示, 采用kafka-producer-perf测试平台吞吐量-负载能力并作为性能评价指标; 之后通过对比数据处理时间, 对MapReduce、Spark和Flink的数据处理能力进行比较.

Throughput-Load_users测试中, 将执行参数设置为: replication-factor=2; acks=1, 以批处理大小batch_size作为变量表示平台负载能力, 在无数据压缩条件下测试各平台吞吐量, 所得结果如图8所示.

对图8结果进行分析, 其中α₁、α₂、α₃分别代表折线的上升、平稳和下降3个区域. α₁区域面积越大, 说明系统的性能能力越强; α₂面积越大, 说明系统稳定性越好; α₃面积越大, 说明系统的容错能力更强. 因此总体上来看, MapReduce引擎的性能相较于其他二者具有明显差距.

考虑到本文数据处理流程的需求, 故选择以WordCount和Grep为基准^[12]对系统CPU做限制. 图9、图10分别对应了3个引擎在Grep和WordCount基准任务中, 不同虚拟节点数量条件下处理数据集消耗的时长. 从图中可以看出, MapReduce引擎的绝对性能相较于其他二者具有明显差距, 在两项任务中均体现出较弱的处理性能. 以上结果表明, 从系统整体资源性能来看, MapReduce虽然技术成熟, 但与Spark、Flink相比, 在经济性、时效性等方面已逐渐无法满足大数据对平台基础能力的要求. 接下来从三者深层结构层面进行分析.

图9表明在Grep中, Spark和Flink的性能大幅大幅领先MapReduce. 最重要的原因是MapReduce的 API在该基准中使用两个MapReduce进程并分别用于搜索和排序, 内存资源占用较大. Spark和Flink则都能够通过过滤函数匹配输入项, 之后通过行计数方式借助完成内存排序, 避免了重复复制流程. 此外, map( )函数执行模式匹配时仅能占用分配内存的50%, 而Spark和Flink的并行度被设为集群中的CPU核心的总数量, 可用计算资源也远超过MapReduce.

图10中由于Spark在WordCount中由其API提供的reduceByKey()函数能够对每个词语的出现次数进行加和. 而Flink则使用groupBy().sum()方法, 针对此类工作负载的优化较差, 与其他基准相比WordCount对CPU的约束性降低了Flink的内存优化效果, 带来了额外的计算开销, 导致Flink在该任务中的性能滞后.

平台节点扩展能力方面, Spark通用的扩展方式与初始配置方法基本一致, 本文通过克隆子节点虚拟机的方式完成新增用户、修改节点host及IP配置、配置免密登录及环境变量配置活动, 并在配置文件中相关的新增节点并格式化. 现在原基础上保持表5中Spark引擎配置环境不变, 新增一个子节点, 总结对比集群Size、计算资源占用大小、文件系统可利用大小及占用率4个方面如表6所示. 之后执行start-balancer.sh进行扩充节点后的负载均衡并进行验证, 主要对比内容为文件系统使用量对比、DFS未占用量对比、Blocks块存储量及池占用量, 验证结果统计在表7中.

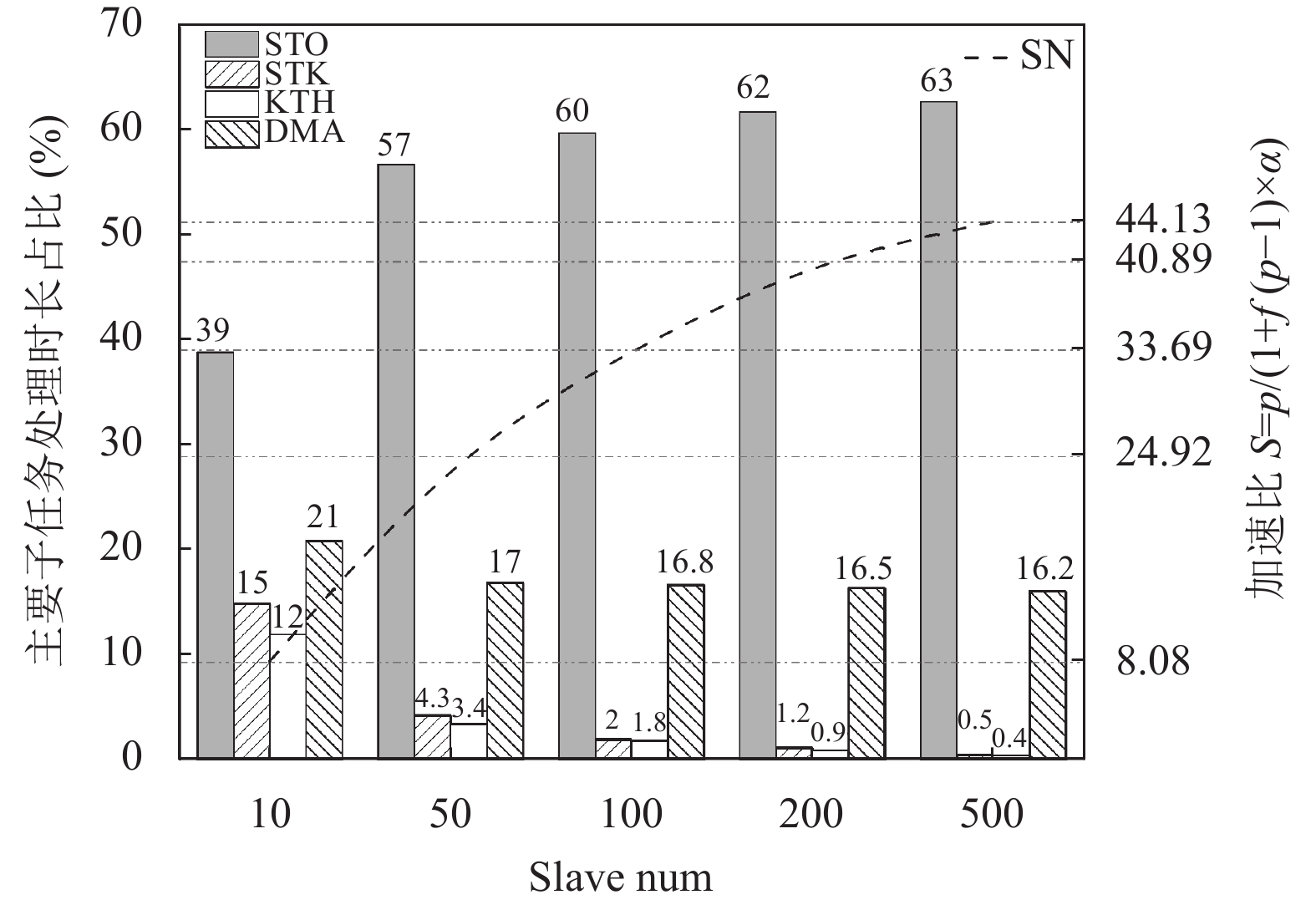

最后通过增加节点的数量增大并行计算处理器计算负载, 对扩容后平台进行负载均衡处理, 同时控制数据规模保持不变, 使用Amdahl定律对平台并行计算加速比进行分析. 以slave=2为基准, 统计各情况下平台主要子任务的时间占用比例, 并将结果统计如图11所示, 对该框架运行环境下平台扩容效能及优化重点进行评估.

图11中统计的子任务分别为: SQL to Oracle (STO)、SQL to Kafka (STK)、Kafka to Hive (KTH)以及Data Mining Algorithm (DMA)四项时长占比较大的任务, 从图中统计的节点-加速比及节点-时长占比统计情况可以得出以下结论:

(1)加速比理论应满足 $\mathop {{\rm{lim}}}\limits_{n \to \infty } S = \dfrac{1}{f}$ , 但因并行计算时的通信、同步和归约的操作所花费的额外开销时间使得加速比上限从统计结果来看存在上界. 由于测试集所需的计算资源有限, 在虚拟节点数量增加的初始阶段加速比提升性能明显.

(2)主要子任务中, STO属于串行计算任务, 其余3项属于可并行计算任务, 且DMA任务主要依托于规模性的GPU计算. 因此随着虚拟节点数量的增加, STK与KTH任务的执行效率得到了明显的优化, 但对DMA任务带来的CPU优化效果有限. 而STO作为串行计算任务, 虚拟节点数量的增加并不会对其运算性能产生实质性的影响, 故处理时长基本不变.

(3)将(2)中结果归纳为主要子任务的处理时长占比, 4大子任务从10节点数量时的87%占比, 到500节点数量时已经下降到80.1%, 由此得出其余任务同样以串行计算为主, 不需要着重考虑扩容优化问题; 随着总体处理时长的下降, 串行计算任务的时长占比明显提升, 纯并行计算任务STK、KTH由于优化效果存在下界, 当节点数量大于100后继续选择扩容方法进行优化的效益逐渐降低, 仅有DMA任务还具备一定的优化潜力. 故当本实验环境下虚拟节点数量低于100时, 选择扩充虚拟子节点能够对平台数据处理效能有较大的提升, 并具有较高的效益.

综合以上分析结果, 本文选择Spark计算引擎, 基于Hadoop-Yarn资源管理架构构建场站飞行保障数据可视化平台的设计理念行之有效, 并且具备一定范围内的扩容潜力.

4 结论与展望

针对当前航空兵场站信息化建设中的数据应用南、挖掘手段单一的现状, 综合分析当前保障数据处理与应用需求, 引入大数据技术, 提出了基于Spark计算引擎的场站飞行保障数据可视化平台设计方案. 该平台在场站局域网集群环境下, 利用Flume和Sqoop完成末端保障数据和信息系统数据的采集任务, 利用Kafka完成数据采集设备和载体的状态数据监控与传输, 并通过前端框架Vue中嵌入ECharts图表库的方式完成数据可视化呈现, 使得场站飞行保障活动数据的应用相比传统基于人工表格汇总的信息孤岛情况, 在工作效率和数据获取与管理呈现能力方面有了巨大的改善和提升.

由于各方面因素限制, 平台仅支持批数据的处理与分析, 在数据获取与管理方面需要进行多次且长期的上传行为, 在使用效率上仍有待改进, 同时采集数据中包含的时间戳与空间坐标数据, 也为平台提供了向时间序列与实时处理模式改进的可扩展性. 除此之外, 平台应用场景的特殊性也要求其数据流程必须更进一步关注数据的安全性和保密性, 这也是未来数据平台在场站实际应用所必须具备的基础要求.
