随着我国工业生产用电的需求的提高, 近几年国家大力推动电力传输网络的建设, 其中架设角钢塔输送电由于经济高效的优势得到广泛推广. 然而, 在角钢塔建设过程中由于装配环境恶劣、作业流程繁复枯燥, 工人在角钢塔装配过程中常常会出现螺栓漏装、螺帽漏拧的问题, 这些情况会导致角钢塔结构整体刚度减弱, 进而对角钢塔的受力产生极大的影响^[1], 因此, 对角钢塔的螺栓安装状况进行复查是必不可少的装配质量保证措施. 近些年一些无人机和攀爬机器人陆续应用到电力巡检当中^{[2, 3]}, 巡检工人操控这些设备, 通过搭载的摄像头回传的视频画面进行螺栓缺陷检测, 这种方式减轻了人工攀爬的工作负担, 但仍然需要人工从视频上检查螺栓缺陷, 自动化程度低.

伴随着深度学习的发展, 基于视觉的自动化检测算法在工业上也得到广泛应用, 甚至超过了人眼的检测水平. Zhao等人^[4]使用了多个卷积神经网络模块提取图像特征进行电力传输线路绝缘检测. Tao等人^[5]则提出了基于CNN级联结构的绝缘线路检测. 然而, 由于角钢塔螺栓目标较小, 以及螺栓位置复杂多变, 关于螺栓的缺陷检测研究甚少. 除此之外, 光照和拍摄姿态的变化, 也增加了检测的难度. 当前基于深度学习的目标检测算法在计算机视觉领域取得了重大突破, 主要分为单阶段和双阶段两类. 双阶段的主要代表是区域卷积神经网络(region convolutional neural network, R-CNN)^[6]系列, 而单阶段主要是单阶段检测器(single-shot detector, SSD)^[7]和YOLO (you only look once)^[8].

最近, 基于自注意力机制的Transformer^[9]在自然语言处理领域获得了巨大的成功, 部分学者也将其应用计算机领域展开研究^[10], 使得目标检测算法又出现新的发展. Transformer比CNN和循环神经网络(recurrent neural network, RNN) 具有更多的优势, 与CNN的局部感受野相比Transformer具有全局感受野, 与RNN相比具有更强的捕捉长期上下文依赖, 具有并行化计算的优势, 这与顺序输入的RNN相比有着更大工程部署可行性. 因此, Transformer引起目标检测研究领域学者的广泛关注, Detection Transformer (DETR)是第一个将Transformer用于目标检测的模型, 并且在COCO数据集上获得了竞争性结果^[11], 然而DETR收敛性较差并且对于小目标检测效果不佳. Vision Transformer (ViT)^[9]是第一个纯Transformer在大规模数据集上取得先进结果的模型. ViT直接将输入的图片切成16×16的小块, 然后通过线性投影(linear projection)后输入到Transformer的编码器(encoder), 最后通过多层感知机(multi-layer perceptron, MLP)预测类别. ViT的成功应用引起了诸多后续研究. ViT-FRCNN^[12]将Faster R-CNN的骨干网络换成ViT, 最后通过区域建议网络(region proposal network, RPN)预测结果.

在本文针对角钢塔中螺帽缺失误检测率高、螺栓缺失漏检测率高的问题展开研究, 提出了一种纯视觉的螺栓缺陷检测方式. 本文首先参考ViT-FRCNN设计了基于Transformer的全局信息提取算子, 并将原始ViT-FRCNN输入部分的图片块嵌入替换成一个CNN骨干网络, 这避免了Transformer编码空间信息提取不足的问题. 同时本文对区域推荐的网络给出的推荐检测框进行多尺度变换引入局部信息, 使用通道注意力机制对有效的局部信息进行重点关注. 为弥补缺陷数据收集不足的问题, 本文还基于图像分割与背景融合提出了缺陷样本扩增策略. 最后, 本文通过消融实验和不同算法对比实验, 证明了本文算法对角钢塔螺帽缺失、螺栓缺失检测的先进性.

1 基于Transformer和注意力机制的角钢塔螺栓缺陷检测模型

螺帽缺失、螺栓缺失是角钢塔中常见的两种螺栓缺陷, 典型示例如图1所示, 其与普通的目标检测具有自身的特殊性. 螺帽缺失会遗留下螺柱, 但由于螺柱、螺帽的型材相近, 并且螺帽是套在螺栓上面的, 因此直接使用常规的目标检测算法容易将正常套有螺帽的螺栓误识别成螺帽缺失. 螺栓缺失后只会留下螺孔, 但螺孔后面的背景信息复杂多样且只会带来干扰信息, 真正利于螺孔检测的信息只是螺孔周围的一圈边缘梯度信息, 常规的目标检测算法会存在严重的漏检.

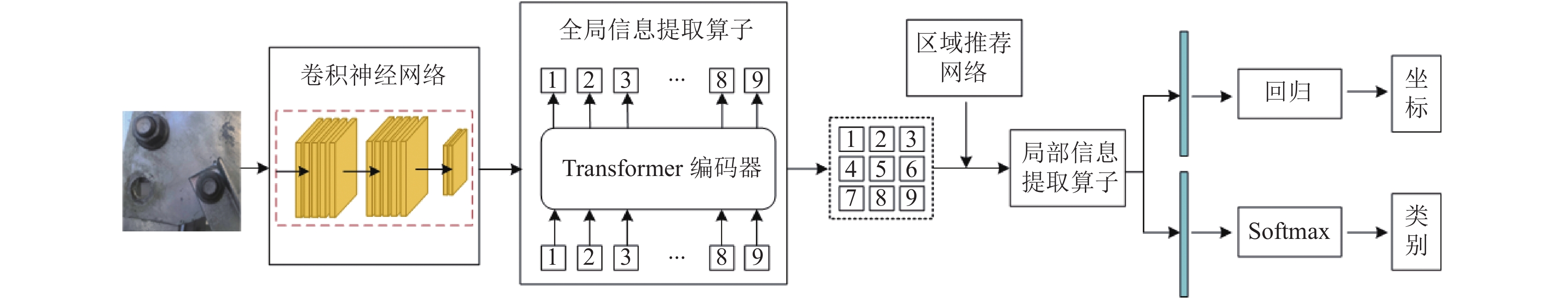

针对上述问题, 本文基于Transformer和注意力机制提出一套新的角钢塔螺栓缺陷检测模型, 综合图像的全局与局部信息降低螺帽缺失误识别和螺栓缺失漏检测的发生. 总体模型流程框架如图2所示, 输入图片先经过卷积神经网络进行特征提取, 然后将卷积特征分成9块输Transformer编码器中进行全局信息提取, 将编码后的特征按照分割顺序重新拼接, 基于Faster R-CNN中的区域推荐网络生成候选区域, 对候选区域使用局部信息提取算子进行特征提取. 将引入局部上下文信息的候选区域特征经全连接层处理后分别进行回归和Softmax操作, 最终得到螺栓缺陷的精确检测框坐标与缺陷类别.

1.1 基于Transformer的全局信息提取算子

考虑到螺栓、螺孔体积很小, 只占图像中较小的区域, 同时螺栓、螺孔通常出现在角钢塔的斜材的固定位置, 因此本文算法首先参考ViT-FRCNN中的Transformer思想进行全局信息提取, 期望基于全局信息引导模型对螺栓、螺孔可能出现的重点区域进行关注.

Transformer利用注意力机制建立起序列之间的远距离依赖关系, 相比卷积神经网络具有更强的建模能力. 但其同样丢失了卷积神经网络平移不变性等仿生学特性, 并且如ViT论文所阐述Transformer只有在大数据集上才能取得优于卷积神经网络的效果. 针对Transformer的这一不足, 本文并不是如ViT-FRCNN那样直接对图片进行分块并送入Transformer编码器中, 而是先利用卷积神经网络进行特征提取后切分输入编码器.

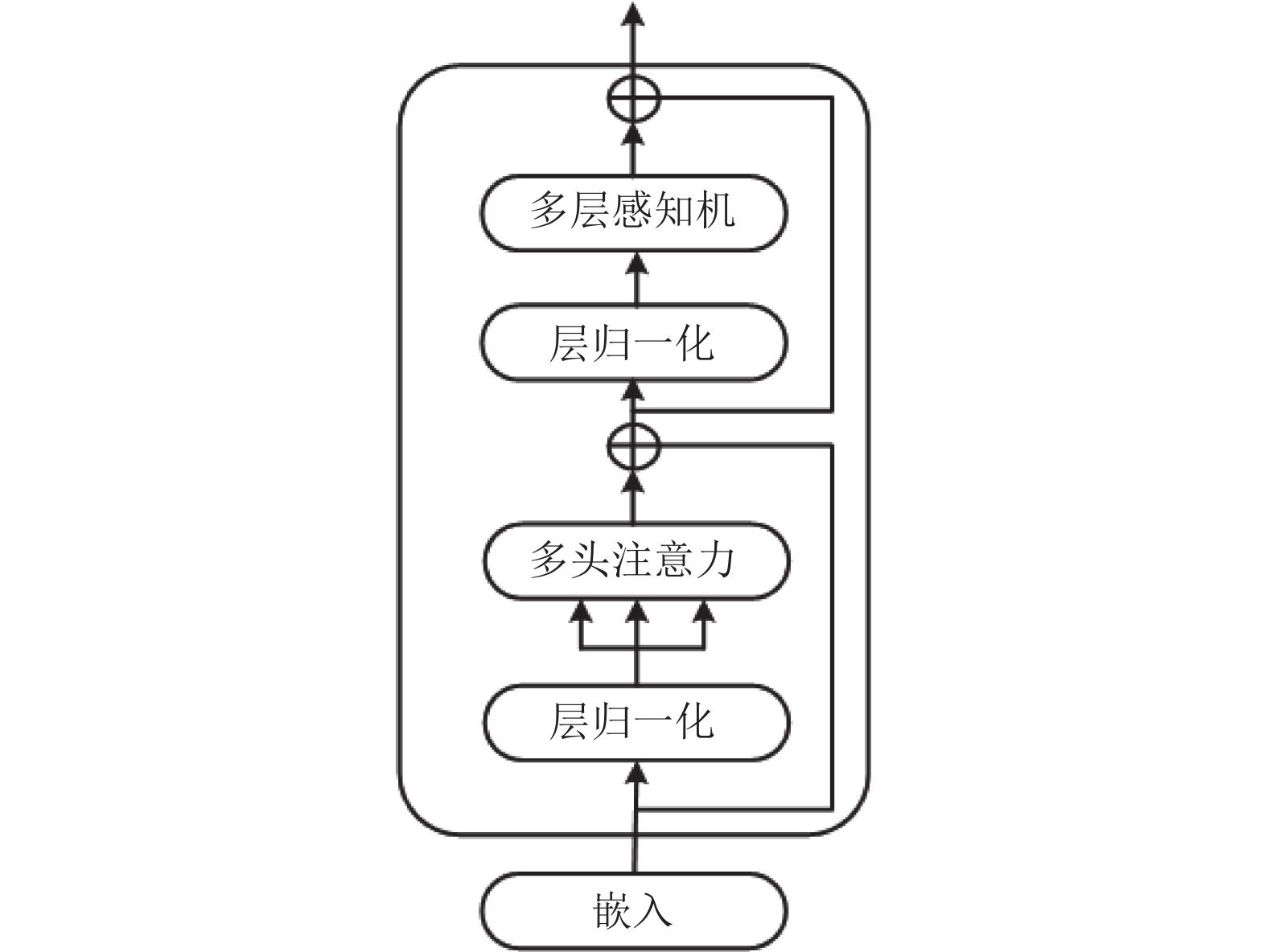

Transformer的编码器结构如图3所示, 主要是由多头自注意力、多层感知机、残差连接^[13]以及层归一化^[14]组成的. 最核心的自注意力机制表示为:

$ Attention(Q, K, V) = {\textit{Softmax}} \left(\frac{{Q{K^{\rm{T}}}}}{{\sqrt {{d_k}} }}\right)V $

(1)

其中, $Q$ 是查询(query)矩阵, $K$ 是键(key)矩阵, $V$ 是值(value)矩阵, ${d_k}$ 是 $V$ 的维度. $Q{K^{\rm{T}}}$ 计算出不同输入矩阵间的注意力分数, 缩放因子 ${\text{1/}}\sqrt {{d_k}} $ 主要用来提高稳定性, 然后 ${\textit{Softmax}}$ 函数将注意力分数转化为概率. 最后, 再乘上 $V$ 获得权重矩阵.

为了增强self-attention的特征提取能力, 将多个self-attention拼接成多头注意力, 具体可以写为:

$ {\textit{MSA}}(Q, K, V) = Concat(hea{d_1}, \cdots, hea{d_n}){W^0} $

(2)

$ hea{d_i} = Attention(QW_i^Q, KW_i^K, VW_i^V)\;\;\; $

(3)

其中, $W$ 表示权重矩阵, 多头的数量默认设置为6.

除了自注意力机制和多头自注意力之外, 层归一化主要是用来稳定训练和加速收敛, 残差连接则是提高信息流. 多层感知机由两个线性层和一个高斯误差线性单元^[15]激活函数组成. 最后, 通过反复堆叠编码器不断地提取全局上下文依赖和聚合特征信息.

1.2 基于注意力机制的多尺度局部信息提取算子

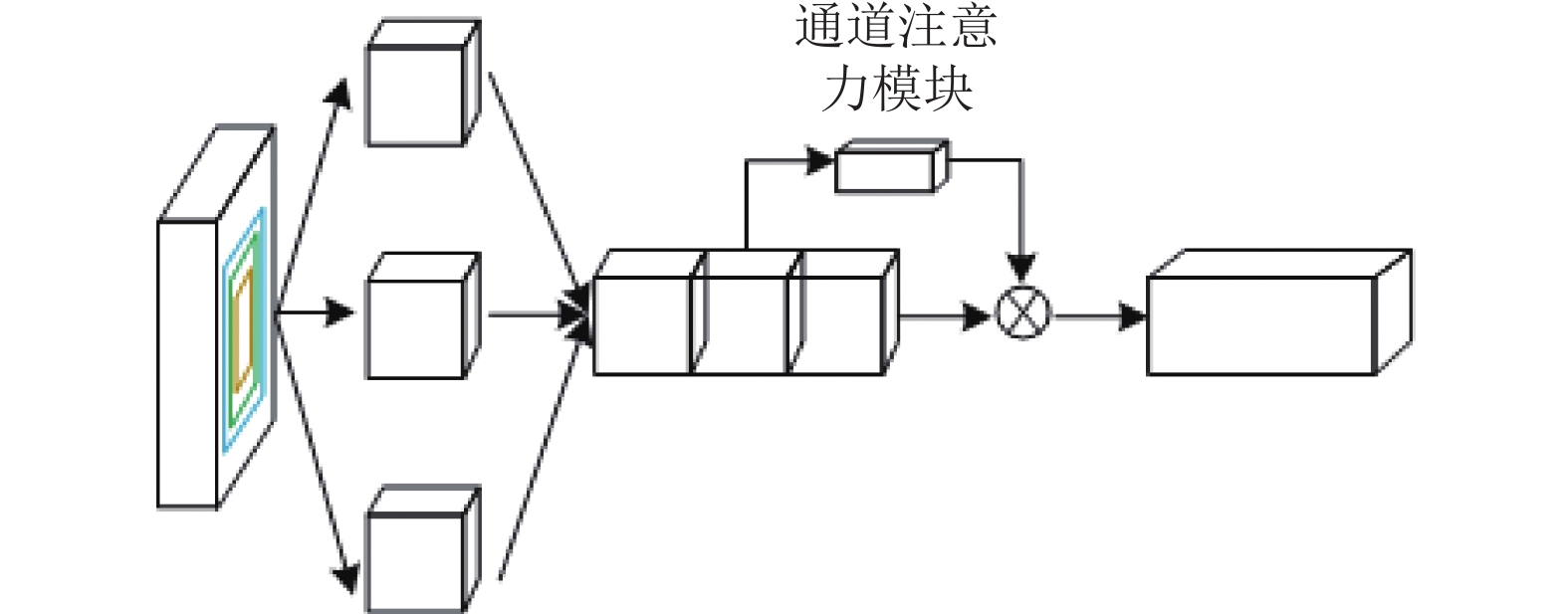

当前检测算法的检测效果受限于区域推荐网络的性能, 对检测目标的分类与检测框回归只是单纯只利用建议区域内的特征. 本文参考文献[16]提出了基于注意力机制提出了多尺度局部信息提取算子, 突破了原始区域推荐网络对检测结果的限制, 引入了建议区域周围的局部信息, 并通过通道注意力机制赋予不同尺度的特征以不同权重, 局部信息提取算子的具体网络结构如图4所示.

基于区域推荐网络产生建议区域, 每个建议区域的检测框的长宽首先使用3个预先设置的缩放因子进行缩放, 使得原始预测的候选检测框能够在不同尺度上包含局部背景信息. 紧接着对不同尺度的候选区域特征使用ROIPooling转化为相同的尺度, 进一步经过L2归一化后沿通道拼接起来产生一个融合的特征. 考虑到不同尺度的局部信息对最终的缺陷检测会有不同程度的贡献度, 例如在原始候选检测框预测过小时候就需要赋予大尺度因子的特征更高的权重, 因此基于通道注意力模块对融合后的特征的不同通道上赋予不同的权重, 将最终处理后的特征用于最终的目标边界框回归和类别预测.

2 模型训练 2.1 基于图像分割与背景融合的缺陷样本扩增策略

由于深度神经网络是一种极易过拟合的算法, 但螺栓缺失、螺帽缺失样本在真实环境出现的概率并不高, 因此本节提出了一种缺陷样本扩增策略. 预先标注一些缺陷区域的图像分割样本, 螺帽缺失可直接将留下的螺柱区域标注出来, 而由于螺栓缺失留下的是一个空洞, 标注时候需要将空洞外扩后进行标注. 基于标注好的数据对U-net分割网络进行训练, 然后如图5所示进行缺陷区域分割, 为保证后期扩增的缺陷样本的可靠性需要进行人工筛选.

仿射变换是一种二维坐标 $\left( {x, y} \right)$ 到二维坐标 $\left( {u, v} \right)$ 的线性变换, 其表达式形式如下:

$ \left[ {\begin{array}{*{20}{c}} u \\ v \\ 1 \end{array}} \right]{\text{ = }}\left[ {\begin{array}{*{20}{c}} {{a_1}}&{{b_1}}&{{c_1}} \\ {{a_2}}&{{b_2}}&{{c_2}} \\ 0&0&1 \end{array}} \right].\left[ {\begin{array}{*{20}{c}} x \\ y \\ 1 \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} M&t \\ 0&1 \end{array}} \right].\left[ {\begin{array}{*{20}{c}} x \\ y \\ 1 \end{array}} \right] $

(4)

其中, 分块矩阵 $M$ 能够控制图像的尺度变换、旋转变换和反转变换, 而矩阵 $t$ 则是可以控制图像的平移变换, 对分割出的缺陷区域如图6所示进行仿射变换.

如图7所示, 将仿射变换后的缺陷区域与不同的背景进行融合即可生成新的缺陷样本, 具体融合策略如式(5)表示:

$ {I}_{{\rm{new}}}(x, y)= \left\{ { \begin{array}{l} \lambda \cdot {I}_{fg}(x, y)+(1-\lambda )\cdot {I}_{bg}(x, y), \; {\rm{if}}\text{ }{I}_{fg}(x, y)\ne 0\\ {I}_{bg}(x, y), \; 其他\end{array} } \right.$

(5)

其中, ${I_{fg}}(x, y)$ 表示前景缺陷部件图像, ${I_{bg}}(x, y)$ 表示背景图像. 参数 $\lambda $ 是图像融合参数, 其取值范围为[0, 1], 该参数是为了使缺陷部件图像与新背景图像的边缘过渡平滑, 使他们能够更好地融合在一起.

随机设置仿射变换参数将U-net分割出来的螺帽缺失、螺栓缺失缺陷进行变换以扩增缺陷形态多样性, 将变换后的螺栓缺陷在四周进行补0来将分割出的缺陷图像扩充到与背景图像同样尺寸大小. 为保证融合的数据更加符合真实情况, 避免螺栓缺陷与非角钢塔区域进行融合. 对背景图片预先粗略标注好角钢塔可能的融合区域, 需要控制螺栓缺陷总在补0后图像的角钢塔区域. 通过上述的前景背景融合公式将补0后的螺栓缺陷图像与正常的背景图像进行融合, 最终获得扩增的螺栓缺陷样本图像.

2.2 实验配置

实验设备为Intel i9-10900K 处理器, 32 GB内存的高性能服务器, 配置有Nvidia GeForce GTX 1080Ti显卡, 检测模型采用PyTorch深度学习框架搭建.

实验采用随机梯度下降优化器, 并配置了0.9的动量, 权重衰减设置为0.0001, 初始学习率设这位0.08, 批量大小(batch size)为64. 输入图片尺寸设置为512×512, 对于特征提取的卷积神经网络采用预训练初始化的ResNet50网络, 在训练过程中采用了水平翻转、光照增强、mosaic等数据增强策略. 经过收集与上节的数据扩增策略总共收集到了5926张图片, 随机选择其中的3000张图片作为训练集, 剩下的2926张图片作为测试集.

3 实验分析 3.1 评价指标

采用常用的评估指标对模型进行定量评估, 包括准确率(precision, P)、召回率(recall, R), 精度均值(mean average precision, mAP). 其中, 准确率和查全率的计算公式分别如下:

$ P = \frac{{TP}}{{TP + FP}} $

(6)

$ R = \frac{{TP}}{{TP + FN}} $

(7)

其中, $ TP $ 是真正例, $ FN $ 是假反例, $ FP $ 是假正例. mAP是一种广泛用于目标检测的指标, 主要用于评估预测框的准确性.

3.2 消融实验

为了更充分地分析本文所提出的全局信息提取算子、局部信息提取算子、缺陷样本数据扩增对最终角钢塔缺陷检测的贡献度, 在本节将这些算法技巧分别记为1、2、3, 以Faster R-CNN算法为基底进行消融实验. 为保证实验结果的可靠性, 消融实验在相同配置的服务器上使用相同的数据进行训练与测试, 具体实验结果如表1所示.

表1中的第1行“基底”指使用原始的Faster R-CNN进行训练, 第2行“1”指在原始的Faster R-CNN的卷积特征提取后面添加了基于Transformer的全局信息提取算子, 第3行“2”指代在原始的Faster R-CNN的区域推荐网络后面添加了基于注意力机制的多尺度局部信息提取算子, 第4行“1+2”代表对原始的Faster R-CNN同时添加了全局信息提取算子与局部信息提取算子, 第5行“1+2+3”相对第4行使用了基于图像分割与背景融合的缺陷样本扩增策略对训练数据进行了扩增.

将第2行、第3行实验结果与第1行原始的Faster R-CNN算法对比, 可以看出本文提出的全局信息提取算子、局部信息提取算子对角钢塔螺栓缺陷检测均有一定贡献, 其中全局信息提取算子通过全局信息的引导明显提升了螺栓缺失、螺帽缺失的召回率, 而局部信息提取中的注意力机制与局部信息利用提升了螺帽缺失与正常螺栓的区分度, 也增加了螺栓缺失中螺孔边缘信息的利用. 从第4行实验结果可以看出, 全局信息提取算子、局部信息提取算子两者并不矛盾, 两者的综合使用能取得更佳的检测效果. 从第5行实验结果可以看出, 本文基于图像分割与背景融合提出的缺陷样本扩增策略能一定程度上缓解训练数据不足缺陷, 提升检测效果.

3.3 与其他算法对比

为了进一步验证本文针对角钢塔螺栓缺陷检测常见所提出算法的有效性, 在本节选择了3种经典目标检测模型与其他进行对比, 分别为SSD^[7]、ViT-FRCNN和YOLOv3^[17], 选择相同的实验平台与训练数据进行模型训练来确保对比的公平性.

(1)定量对比

根据测试结果计算上述评估指标后, 得到如表2所示的实验结果.

通过对比实验结果可以发现, SSD对螺帽缺失、螺栓缺失检测的准确率、召回率、mAP均是最低的, 这主要是由于SSD算法只是简单地将不同层次特征提取出来用于检测并没有做进一步加工, 而ViT-FRCNN基于Transformer对原始图片进行编码提升检测时候全局信息的利用率, 但其只是在图片级别进行编码丧失了像素之间的空间结构信息, YOLOv3算法通过特征融合、IOU重定义、损失函数改进等策略取得了较好的效果, 在3种公开算法中取得了最好检测结果.

本文的算法通过Transformer对图片的全局信息进行提取, 基于注意力机制对多尺度局部特征进行融合, 最终无论是螺帽缺失还是螺栓缺失均取得了最佳的检测效果, mAP值相对次好地YOLOv3算法分别提升了1.2%和1.7%, 这验证了本文针对角钢塔螺栓缺陷检测场景设计进行的算法改进是合理而有效的.

(2)定性对比

为了对4种算法对角钢塔螺栓缺陷检测效果有个直观对比, 在图8和图9中分别展示了4种算法对螺帽缺失、螺栓缺失检测效果定性对比, 其中左上角是SSD算法的检测结果, 右上角是ViT-FRCNN算法的检测结果, 左下角是YOLOv3算法的检测结果, 右下角是本文算法的检测结果.

图8展示了4种算法对螺帽缺失的检测效果, 可以看到SSD算法正面螺帽缺失检测效果较好, 但是侧面的螺帽缺失存在漏检. ViT-FRCNN算法与YOLOv3算法相对SSD算法正面检测检测的置信度更高, 两者也均可以检测到侧面螺帽缺失, 但也均将正常螺栓误检测为螺帽缺失了. 本文提出的算法取得的检测效果最好, 无论正面还是侧面的螺帽缺失均能正确检测出来, 侧面的正常螺栓也没有误检测, 同时检测的置信度值也较高, 这主要归功于本文的全局与局部信息提取算子, 两者均极大地提升了图片中螺栓区域的关注度, 在避免误检测的发生同时提升了检测的置信度.

图9展示了螺栓缺失场缺陷的检测效果, 可以看到图片中共有3处螺栓缺失, 其中SSD与ViT-FRCNN算法均只识别到了2处缺陷, YOLOv3和本文算法对3处螺栓缺失均正确识别, 这主要是地处螺栓缺失缺陷由于拍摄角度问题被斜材有部分遮挡导致边缘不是一个完整的圆. 在4种算法中本文的算法检出率最高同时检测置信度也较高, 这体现全局信息对缺陷检测的引导作用, 局部信息又进一步提升了算法检测效果.

4 结论与展望

本文首先对角钢塔巡检作业中的螺帽缺失、螺栓缺失的检测难点进行分析, 然后基于Transformer对卷积神经网络提取的特征进行编码提出了全局信息提取算子, 其有效提升了模型对螺栓、螺孔区域的关注度. 通过对候选检测框进行多尺度缩放进一步引入了局部背景信息, 并通过空间注意力机制对多尺度局部信息进行自适应组合. 针对真实场景螺栓缺陷数据收集困难的问题, 本文基于图像分割与背景融合提出了一种缺陷样本数据扩增策略. 在最后设计了消融实验验证了本文提出的全局信息提取算子、局部信息提取算子、数据扩增策略的有效性, 并通过与其他算法对比进一步验证本文算法在角钢塔螺栓缺陷检测场景的优势.
