商品营销和推荐是商业公司的一项核心、基础业务, 也是实现精准预测销量的前提和基础. 然而, 一直以来, 商品营销和推荐由于业务量巨大而繁复则会耗费大量人力、物力、财力, 重复而繁重的业务成为商品营销工作中的痛点. 因此, 用于预测和推荐一部分商品以满足商家进行精准预测销量的智能化方法应运而生. 李贤宗^[1]利用双知识图谱解决商品推荐系统中用户数据缺失与非结构化数据问题, 并结合图卷积神经网络以提高商品推荐的准确度; 和志强等^[2]提出了WEFCMO算法, 该算法建立商品关联数据网络, 获取各商品节点关系的集合, 并用该算法进行聚类, 提供引导型商品营销策略; 柯苗等^[3]搭建LSTM网络模型, 该模型便于数据输入, 在时间序列预测方面具有很大的准确性; 韩亚娟等^[4]提出的基于随机森林、GBDT、XGBoost算法的成本厌恶偏向性组合预测模型能够精确地预测销量; 郑琰等^[5]提出的基于多种群遗传算法的时间序列模型对商品的预测精度较高; 黄文明^[6]提出的结合图片等结构化数据的深度学习预测模型提供了更为精确的销量预测方法.

以上研究人员运用了不同的模型与方法对商品销量进行时序预测, 但在商品营销的时空特征结合这一方面, 目前鲜有这方面的系统研究. 针对上述问题, 图卷积网络(GCN)和长短期记忆(LSTM)时空网络的模型已经被用于滚动频率预测^[7], 基于GCN-LSTM模型, 本研究首先通过构建大规模商家知识图谱, 用于表示各商店之间的关系; 进而基于GCN-LSTM混合模型提取商户的空间特征与时间特征, 并将两种特征相结合进行销量预测.

1 研究内容概述

商品预测营销是商业公司的重要业务之一, 传统的预测方法不可避免会存在数据工作量大、任务繁重, 以及人工在调取、记忆、计算等方面的局限性, 难以实现大规模精确计算, 进而会直接影响商业公司和商户的经济效益. 由此, 如何转型使用人工智能方法进行精准预测营销成为各商业公司的重点研究方向.

深度神经网络具有强大的特征提取能力^[8]; 图卷积神经网络(GCN)作为一种深度学习表示算法, 已经显示出强大的应用性能, 不仅可以表达复杂的语义关系, 还可以捕获全局的图信息^[9]; 被广泛应用于人工智能领域的LSTM是一种具有长短期记忆信息能力的神经网络.

伴随以上神经网络的深入应用, 为解决商品精准预测销量的问题, 通过输入商品不同的数据类型, 如: 零售户标签、商店间的距离、品规与销量等, 本研究提出了一种基于图卷积神经网络(GCN)和长短期记忆(LSTM)神经网络的新框架, 用于时间与空间结合的销量预测, 对此进行了全面综述. 具体来说, 本研究主要工作如下.

(1)首先构建商店知识图谱, 在商圈数据标签中抽取出结点属性与边的属性. 通过构建全流程的自动化知识图谱系统, 为了更加准确地描述商家知识图谱, 提出了分领域的知识图谱Schema构建模型. 同时为了从文本和商户交易账单数据中提取实体, 本文提出了基于BERT+GRU针对商家数据的实体自动抽取模型.

(2)针对图卷积神经网络的商品销量的预测, 构建了GCN-LSTM混合模型, LSTM用于解决无法学习到长期依赖特征关系的问题. 该模型同时融合GCN的相关空间特征数据与LSTM的时间特征数据, 能够很好地利用商家之间的位置结构, 获得数据中蕴含的空间特征, LSTM过程可以较好地捕捉到销量随时间动态变化的特征, 从多个方面获得时间相关性, 实现最终对商品销量的预测, 进而提高商品销量预测准确率.

(3)为了表示商品智能预测销量的准确率, 选取两种不同品规的商品分别进行不同时间段的销售量预测的相关可视化实验验证, 结果表明: GCN-LSTM模型预测平均准确率为89%.

(4)本研究的数据管理和商品销售预测系统已经发布到多个地级市的商品推荐和智能化推荐平台. 通过大规模知识图谱的构建, 实现了多源数据的高效管理. 同时智能化的商品销售预测系统, 相比传统模式, 对于商品销售量有6%的提高指引.

本研究的工作内容能够自动从数据中抽取出重要的特征, 弥补手动寻找特征繁重工作量的不足, 甚至能够学习推理出人工无法提取到的数据之间的潜在特征, 以此来提高工作效率, 实现商品营销智能化与精准化. 但在研究工作中我们存在着收集数据不全面, 以及影响商品投放的综合因素较多等不足, 后续我们也会对相关模型进行因地制宜构建, 在商品智能营销领域, 创造出更加深刻而有效的应用价值.

2 大规模商家知识图谱构建和图神经网络综述 2.1 图

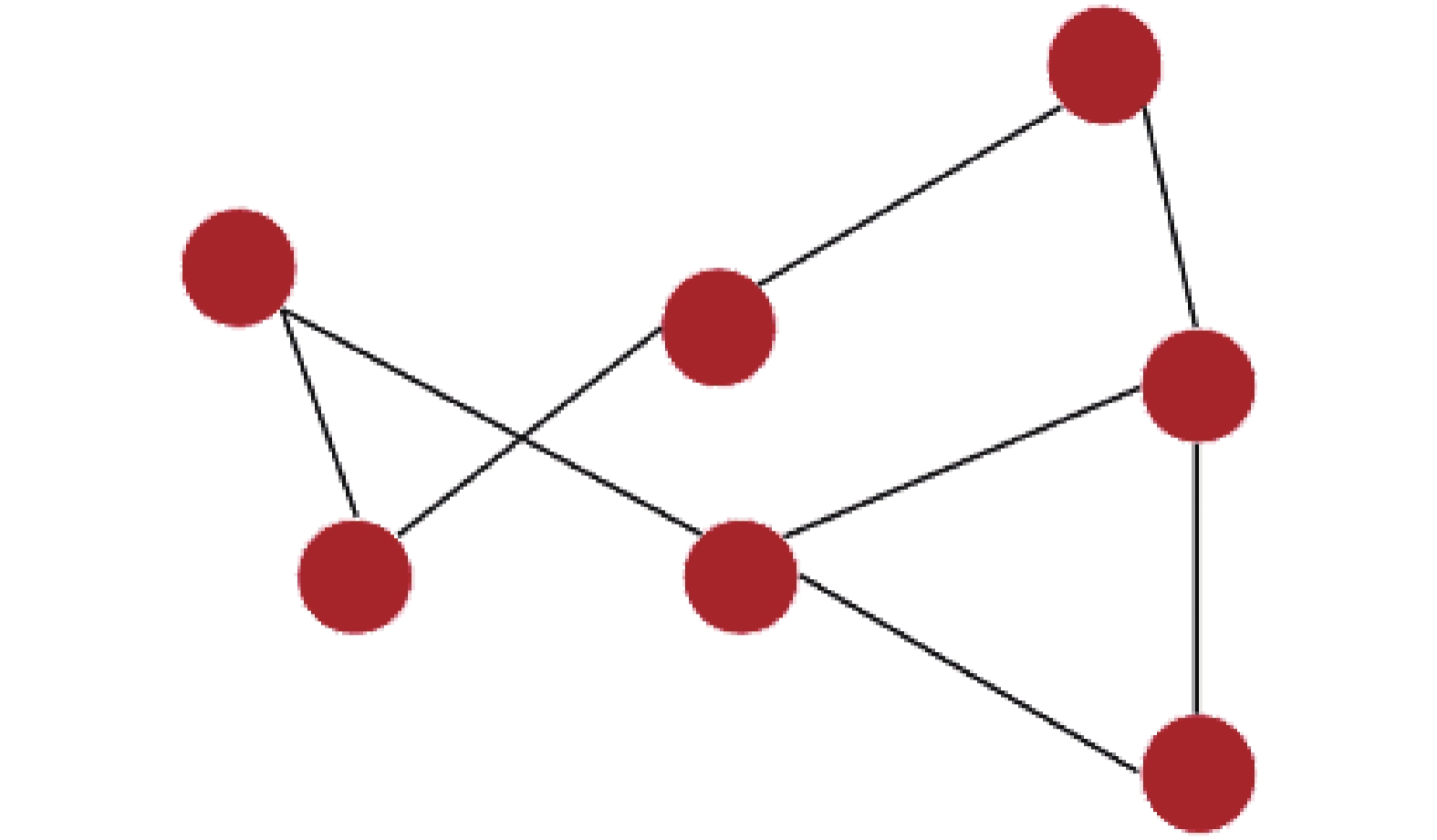

图是一种描述事物与事物之间关系的数据结构, 通常由节点和边构成, 其中节点代表实体, 节点之间有连边表示两个实体之间具有某种关系. 图可以表示为 $G = \{ V, E\} $ , 其中 $V = \{ {v_1}, {v_2}, \cdots , {v_n}\} $ 是图中所有节点的集合; $E = \{ {e_{1 }},{e_2}, \cdots , {e_m}\}$ 是边集, 用于描述两个节点之间的关系. 一张简单的图如图1所示.

图 $G$ 有 $n$ 个节点, $ A=({a}_{ij}{)}_{n\times n} $ 表示图的邻接矩阵, ${a_{ij}}$ 的定义如式(1):

$ {a}_{ij}=\left\{\begin{array}{l} 1,\quad{v}_{i}与{v}_{j}相连\\ 0,\quad{v}_{i}与{v}_{j}不相连\end{array}\right. $

(1)

若 $G$ 是一个无向图, 则 ${a_{ij}} = {a_{ji}}$ . $D$ 表示 $G$ 的度矩阵, $D = diag({d_1}, {d_2}, \cdots , {d_n})$ , ${d_i}$ 表示与 ${v_i}$ 连接的节点数. 假设图中每个节点有 $d$ 个特征, 将图中所有节点的特征组合成矩阵 $X = {({x_{ij}})_{n \times d}}$ .

2.2 商圈信息图谱建设

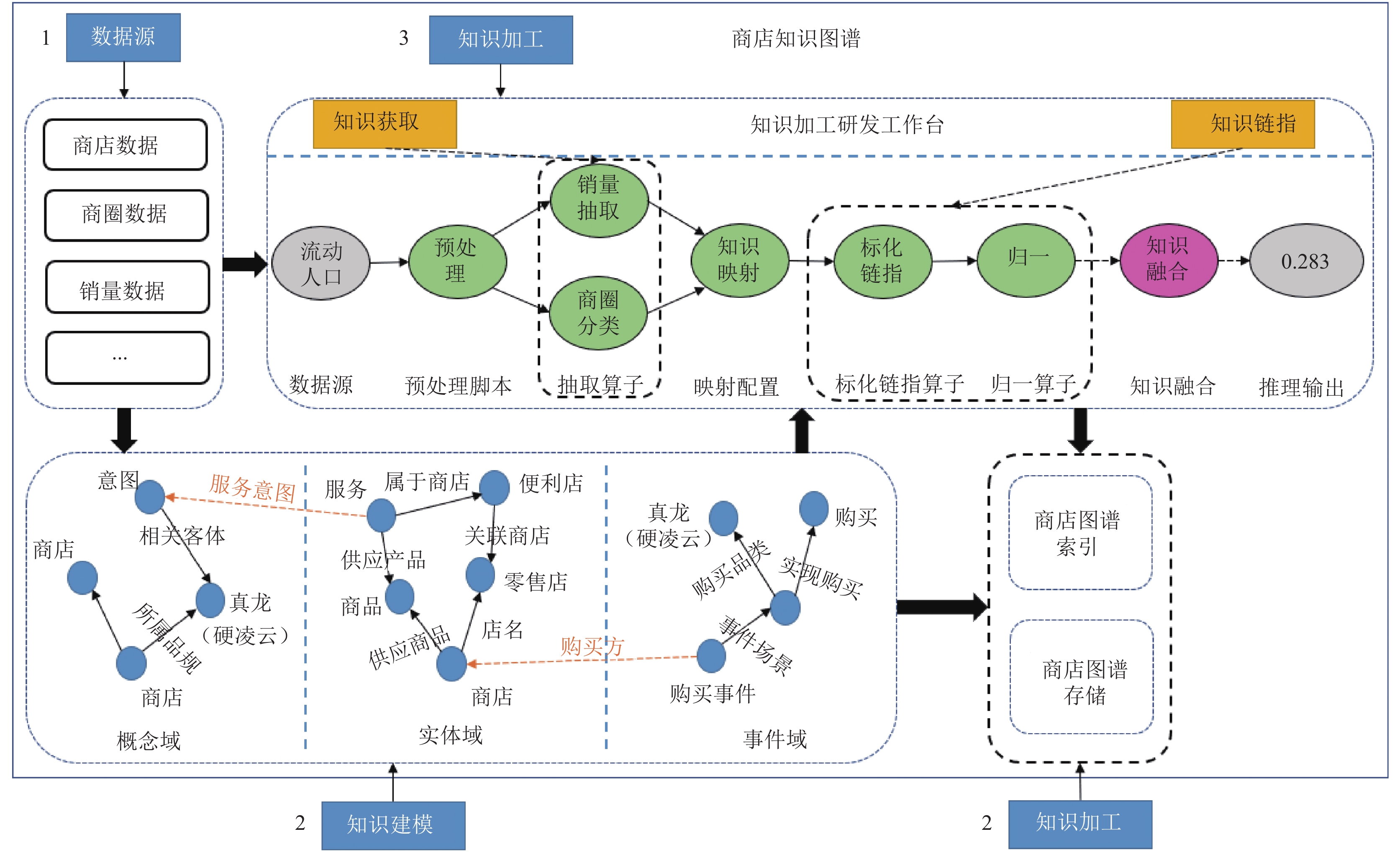

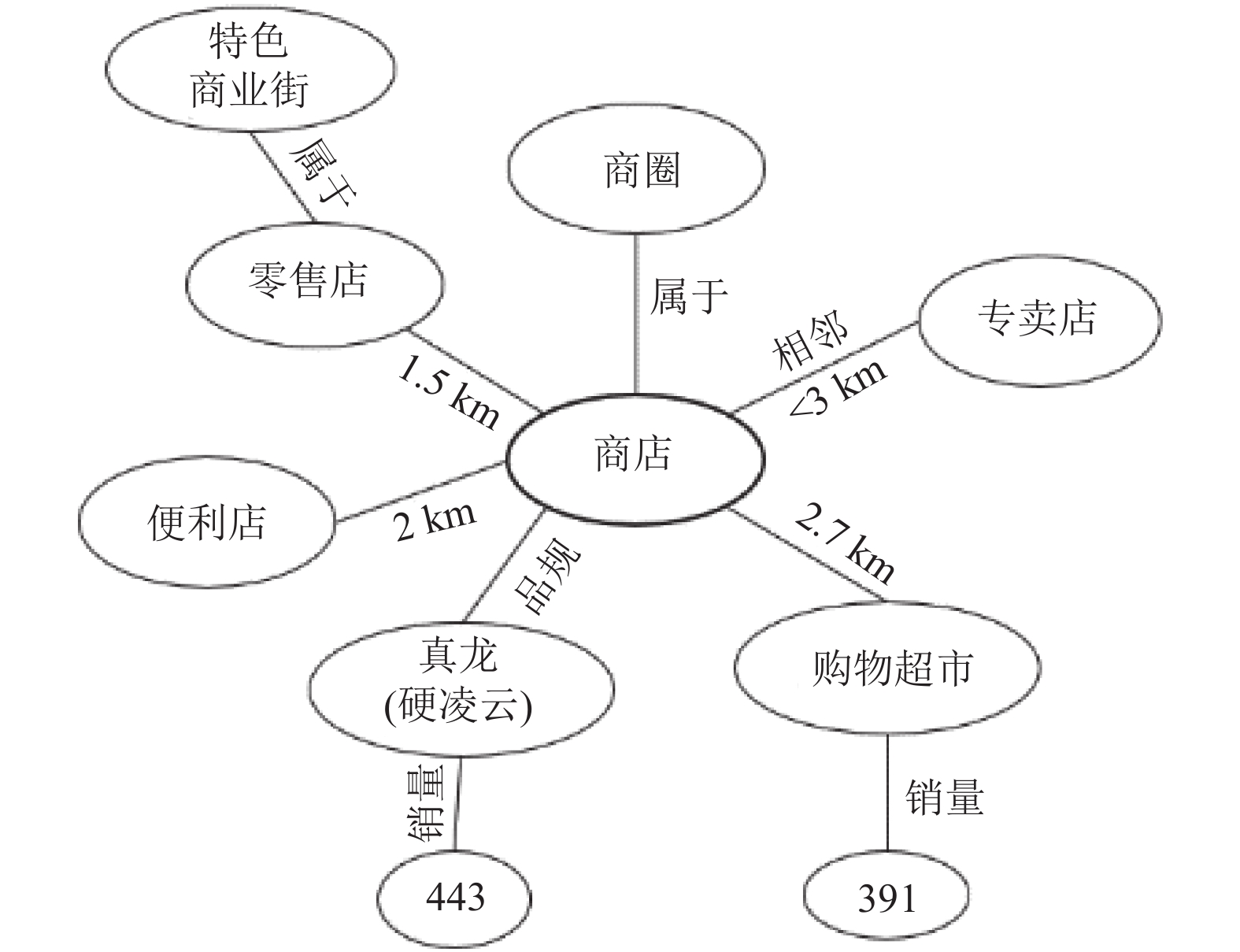

知识图谱包括: 知识建模、知识抽取、知识融合、知识存储、知识推理、知识应用这6个核心步骤. 最后的图结构基于三元组表示出“实体-关系-实体”, 特征信息来自结点的属性与边的属性. 此种形式具有较强的可解释性, 能够直观地反映图谱的结构信息与语义信息. 基于商店信息, 本研究管理的商家知识数据如表1所示, 构建的知识图谱语义定义如图2所示, 整体知识图谱构建框架如图3所示.

数据获取, 在商店知识图谱构建过程中, 所用的数据是多源异构的. 结构化数据来源于研究团队的整合. 半结构化数据来源于商品投放平台相关数据, 需要做属性归一. 非结构化数据来源于碎片文本内容, 知识加工需要对商圈零售户标签数据进行信息抽取.

知识建模, 在获取到数据源后, 对知识进行建模. 按照“概念域-实体域-事件域”进行定义. 概念域是具体实体的抽象, 两个实体间的边由各商店之间的距离、品规、销量分别表示对应关系. 实体域是业务相关的实例, 如图谱中的不同商店名称、品规与销售量. 事件域指客户的购买行为, 以这些行为背后的事件作为结构化知识的沉淀, 来增强实体域里的一些静态知识. 在第2.3节重点介绍知识图谱Schema设计的逻辑.

知识抽取和加工, 对于半结构化或者非结构化商圈数据, 在进行获取时, 会涉及知识的分类或抽取, 比如各商店实体之间的关系该如何定义. 在知识获取后, 将知识的结构化数据和知识建模里的架构做映射. 随之做实体链指归一工作, 一是实体链接, 二是实体归一或属性归一. 知识加工是提供了一个自定义DAG的图谱构建链路. 这里用户可以根据自己的需要来进行算子的封装, 我们在进行数据获取时, 可能会涉及对知识的分类或者抽取, 如实体抽取、关系抽取等. 在知识获取后, 要做字段的映射, 即将知识的结构化数据和知识建模里的Schema做映射. 随后需要实体链指归一的工作, 包含两个部分, 一是实体链接, 另一部分是实体归一或属性归一. 本研究中, 主要基于BERT+GRU (gate recurrent unit)的方法来抽取实体.

知识加工后将三元组数据进行知识融合, 对复杂的语义关系做出知识推理, 预测出属性与关系: 小于3 km的两个商店之间能够对应; 商店属于商圈这一区域.

为了支持不同的客户业务需求, 设计对知识进行分层的存储架构, 从而能够支撑毫秒级的实时在线查询、秒级别的商家平台知识运营, 以及大规模的图计算数据处理, 最终形成知识图谱的语义网络.

2.3 商家图谱Schema设计

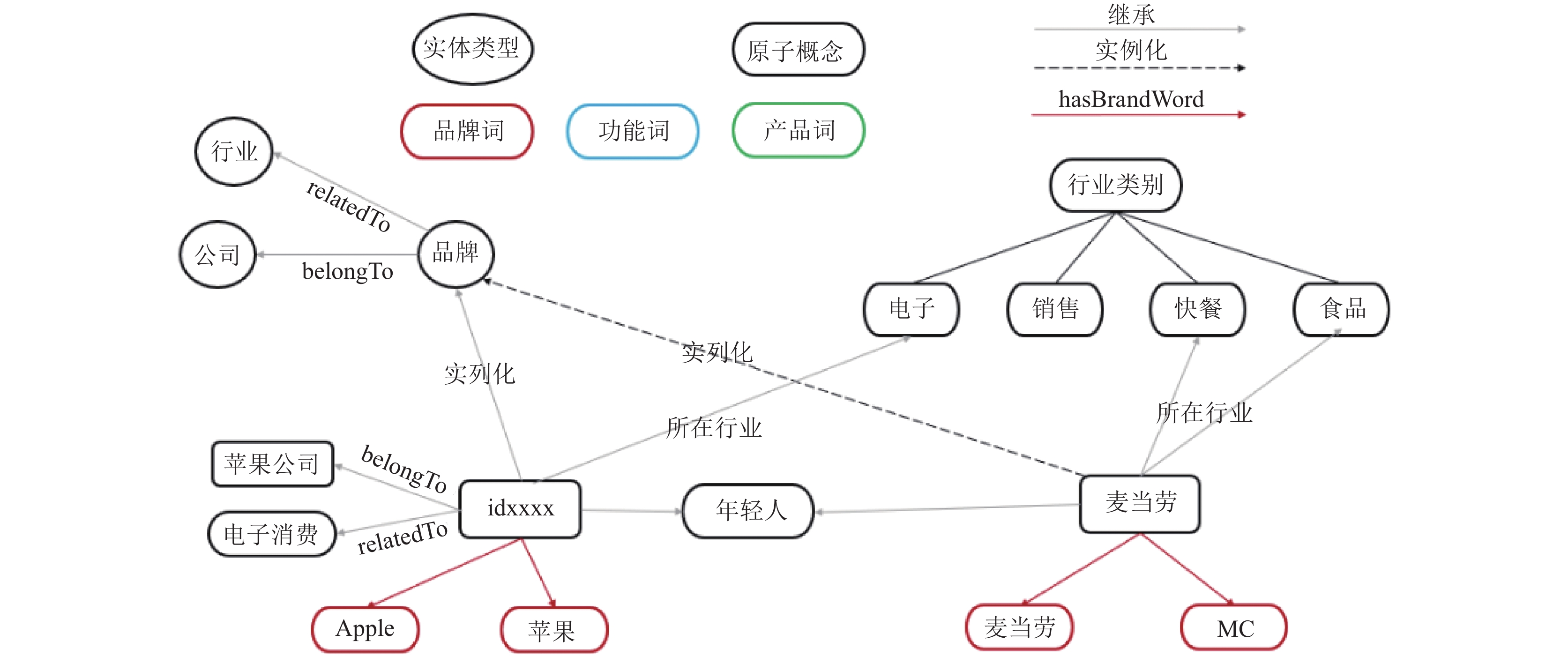

商家图谱全局Schema架构分为概念域、实体域、事件域3个维度. 其中, 实体域表示客观物理世界的真实知识或供息; 概念域是为了业务运营、挖掘用户真实需求, 在精神世界中创造的对事务的分类和特征描述; 事件域则是对特下动态信息的描述.

2.3.1 实体域

在商家认知图谱中, 每个实体域的知识, 在结构上是一个CVT (compound value type). 即该实体本身是一个包属性信息的核心节点, 如: 名称、地址、id、数据来源、品牌等. 需要注意的是, 这些文本属性, 是非结构化的. 通过关系边指向各个特征语义的节点, 如所类目、意图、与其他供给和用户间的关联. 则该核心节点与语义项实子图拓扑结构, 以及该子图上所有节点和边的属性, 体现了该CVT的完整语义. 这种将实体表示为CVT结构的sch式, 也是为了将具有高度连通性的图结构用于图表示学习, 以获取实体关于领域子图语义的embedding表示. 图4列举了一个具体的商家实体的定义模型.

2.3.2 概念域

实体域中, 用户、商户、门店都是物理世界或数据层面真实的存在, id、名称、地理位置等属性. 但对于供给的内容、特色、用户的偏好、需求, 却难以用确定的属性或数值来描述. 在此, 对应于第2节Schema中的“概念层”, 为商家知识图谱构建帮助用户行为和商家内容理解的概念层.

“概念”是对客观事实的抽象, 是对多个实例的所共有的特征属性归纳总结后形成的知识. 在概念域中, 我们重点建设了意图、类目体系. 其中:

意图: 意图是对服务能力提供的抽象, 由意图词(action)和实体词(object)组合而成, 反映标准化的功能行为及对象. 意图概念作为媒介, 链接了用户需求和攻击内容间的语义gap. 标签: “标签”是长度为4–6个字的短语, 其语义描述和组织item或user的特征. 为用户和供给挂载上相应特征高效的匹配、召回和输出, 解决搜准场景精准匹配的问题.

类目: 是由业务创建的, 帮助理解各类型供给按照行业或内容分类的体系.

2.3.3 事件域

概念域和实体域是相对静态的知识, 而事件域定义动态和行为, 包括账单交易支付行为、商店内部的销售场景. 本研究中支持对特定场景下用户意图、商家服务的挖掘, 最终获得商户动态理解的结构化知识.

此处以账单支付行为为例, 说明在商家知识图谱中所使用的时间结构化Schema表示. 我们把账单中体现的支付事件, 抽象为“履约事件”实体. 履约事件描述一个特定的用户与一个特定的门店之间信息. 而访问/交易的地点、地点标签、时间标签等, 也通过多条带领频次属性的关系链接. 因此, 一个“履约事件”, 能与确定商家间, 在不同时间/空间下的交易画像. 同时, 由于一个门店/商户与其供应的产品、支持的意图、所属行联是存在的, 因此能间接推断出用户在该商户的履约行为的目的(兴趣产品/意图).

2.4 基于图结构的商家实体抽取

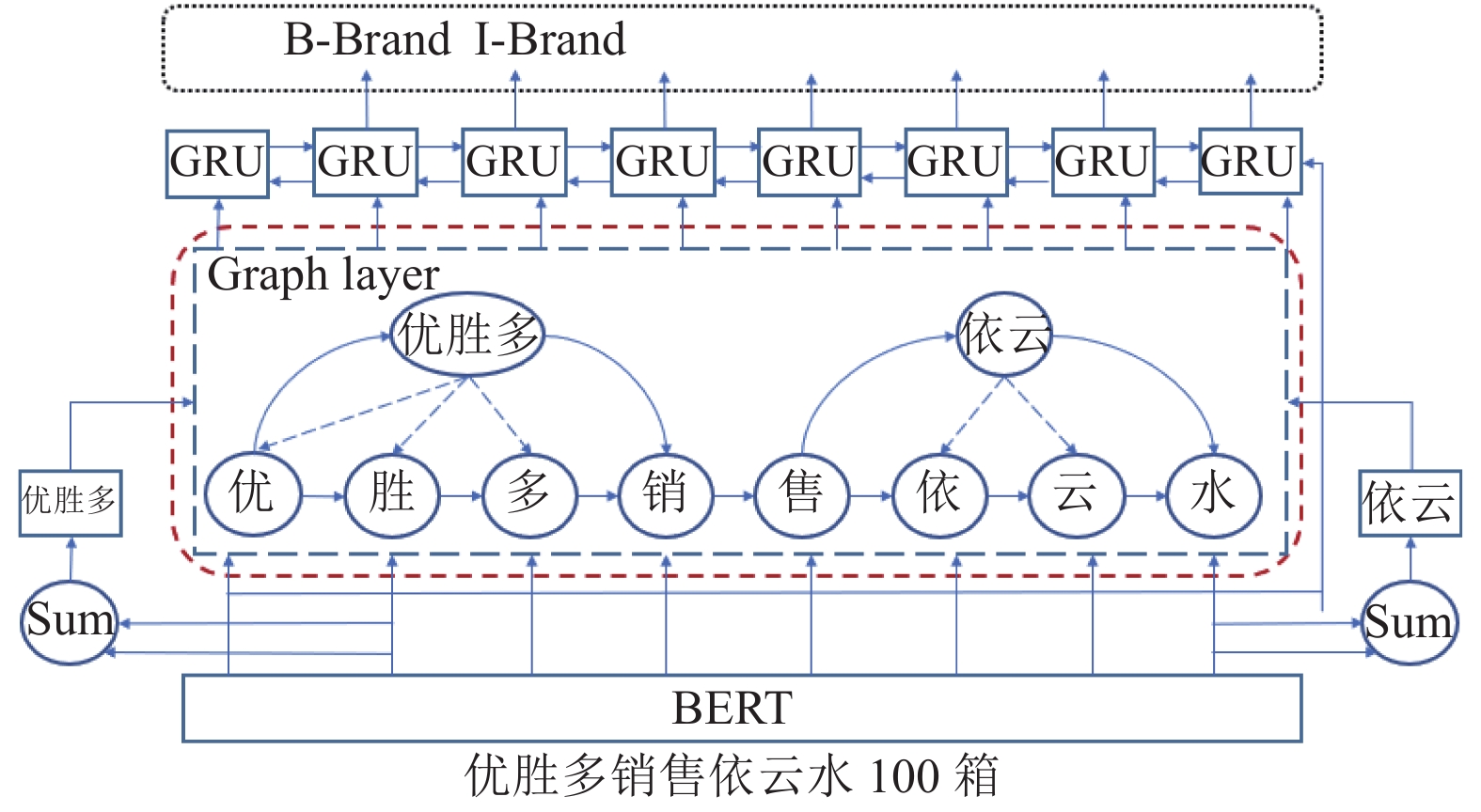

商家知识图谱构建过程中, 涉及从文本数据中抽取出商家和商品实体. 本研究使用BERT+GRU的模式来抽取实体. GRU是循环神经网络 (recurrent neural network, RNN)的一种. 和LSTM (long short-term memory)一样, 也是为了解决长期记忆和反向传播中的梯度等问题而提出来的. 按图5这个框架从下往上看, 最下面是用BERT获得token表征, 上面一层加入了graph layer, 再上面是双向的GRU, 最后是label预测. 相比直接用BERT做实体抽取, 差别在于我们模型加入了graph layer这一层. 我们模型是在graph layer中通过构建图神经网络来学习词与字之间交互的特征. 获得这个特征之后, 再通过Bi-GRU对BERT的输出和graph layer输出进行融合, 从而进一步预测每一个token的label信息. 此抽取方法在实验环境和生产环境中, 获得了比传统的基于BERT的NER模型更高的准确度.

2.5 图神经网络

卷积神经网络利用卷积的方式提取数据的特征. 但传统的卷积神经网络只能处理像图像、文本等这些欧氏空间数据, 且这些数据具有平移不变性. 为了处理像图数据这样的非欧式空间数据, 学者们提出了图神经网络(GNN)^[10]的方法. GNN可以将图结构数据进行转化, 然后在输入到各种神经网络中进行训练. 我们可以将图神经网络^[11]划分为以下几类: 图卷积网络, 图注意力网络, 可扩展的图网络等.

2.5.1 图卷积神经网络

Bruna等^[12]在2013年提出了一种将图和卷积神经网络结合起来的方法即图卷积神经网络(GCN). GCN是从图数据中提取特征, 利用获得的特征信息来实现节点预测、节点分类和边预测等任务. GCN的训练过程如图6所示.

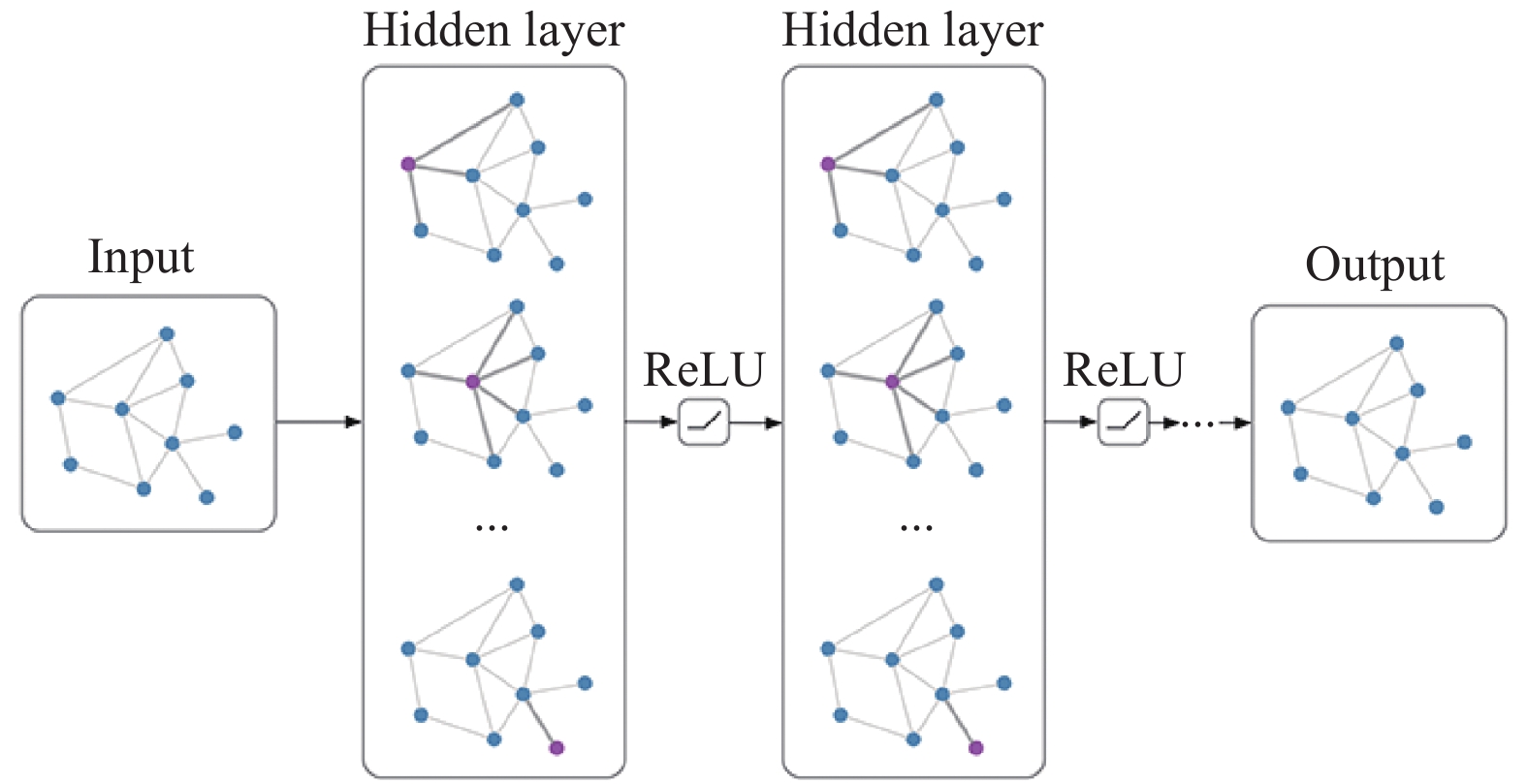

GCN将图数据作为输入, 对每个结点的邻居都进行一次卷积操作, 并用卷积的结果更新该结点, 实现节点之间信息的聚合; 通过非线性激活函数作用后再将结果作为第2层输入进行卷积, 重复上述操作, 直到层数达到预期的深度. 最终图卷积网络也可以将节点状态转换为与任务有关的标签等作为输出.

与传统的卷积神经网络类似, 图卷积神经网络可以从数据中提取特征, 不同的是后者处理的是图数据. 图卷积神经网络的核心也是通过聚合邻居节点的信息进行结构特征的提取, 而这与卷积神经网络的思想不谋而合. 提取图特征的方式有两种, 一种是谱域, 另一种是顶点域. 谱域是利用图的拉普拉斯矩阵特征值和特征向量来研究图的性质; 顶点域是把每个顶点相邻的邻近节点找出来, 定义节点之间的连接关系, 再对邻居节点的信息进行聚合.

(1)基于谱域的图卷积

图的拉普拉斯矩阵为 $L = D - A$ , 其中 $D$ 是节点的度矩阵, $A$ 是节点的邻接矩阵. GCN基于拉普拉斯的谱分解将矩阵分解为特征值和特征向量矩阵之积如式(2):

$ L = U\Lambda {U^{ - 1}} = U\Lambda {U^{\rm{T}}} $

(2)

其中, $U$ 是单位特征向量构成的正交矩阵.

Bruna等^[12]提出的初代图卷积模型为 ${y_{{\rm{output}}}} = \sigma\cdot \left( {U{g_\theta }\left( \Lambda \right){U^{\rm{T}}}x} \right)$ , 但初代图卷积神经网络计算量很大, 没有空间局部性, 模型性能不好.

为了增加一代图卷积模型的空间局部性, Defferard等^[13]于2016年提出第2代图卷积神经网络如式(3):

$ {y_{{\rm{output}}}} = \sigma \sum\limits_{j = 0}^K {{\alpha _j}{L^j}} $

(3)

这不仅对核卷积进行了改进, 还进一步降低了计算的复杂度.

GCN从提出以来, 经过多次改进, 由Kipf等^[14]在2017年提出了第3代图卷积神经网络. 此次改进加深了网络的深度, 定义了层与层之间的传播方式如式(4):

$ {H^{(l + 1)}} = \sigma ({\tilde D^{ - \frac{1}{2}}}\tilde A{\tilde D^{ - \frac{1}{2}}}{H^{(l)}}{W^{(l)}}) $

(4)

其中, $\tilde A = A + I$ , $\tilde D$ 是 $\tilde A$ 的度矩阵; $H$ 是每一层的特征, 对于输入层来说 ${H^{(0)}} = X$ , $W$ 是参数矩阵, $\sigma $ 是非线性激活函数.

(2)基于顶点域的图卷积

基于顶点域的图卷积可以和欧式空间上的卷积操作进行类比, 从顶点域开始, 通过定义聚合函数聚合每个中心节点与邻居节点. 由此可以看出顶点域图卷积遇到的问题在于图结构中每个节点的邻居节点个数不同. 为了解决此问题, 需要定义可以处理任意长度邻居节点的卷积核, 使得卷积核可以根据不同节点的邻居节点数自适应地进行卷积, 从而进一步提取图中节点的特征. 对所有邻居节点隐藏状态求和, 更新当前节点隐藏状态, 实现无参数卷积: ${x_v^{l + 1}} = \displaystyle \sum\limits_{u \in N\left( v \right)} {{x_u^l}}$ , ${x_u^l}$ 是第 $l$ 层特征表示, $N\left( v \right)$ 代表节点 $v$ 的邻居节点集合. 基于顶点域的图卷积可以处理大规模的图结构, 应用也很广泛.

2.5.2 图注意力网络

GCN获取图空间特征的方法非常依赖于图的结构, 并且对于邻域中不同节点的权重都是一样的. Veličković等^[15]在2018年提出将注意力机制和图卷积神经网络进行结合的图注意力网络(GAT)模型. 图注意力网络主要有两个优点, 一个是可以为每个节点分配不同的权重, 其次是引入注意力机制之后节点信息只与其邻居节点有关, 不需要得到整张图的信息.

设图 $G$ 有 $n$ 个节点, 节点特征向量集合作为输入, 每个节点有 $F$ 个特征, $h = \left\{ {{{\vec h}_1}, {{\vec h}_2}, \cdots , {{\vec h}_n}} \right\}$ , 其中 ${\vec h_i} \in {\mathbb{R}^F}$ . 新的节点特征集合, ${\vec h'_i} \in {\mathbb{R}^{F'}}$ , $h' = \left\{ {{{\vec h'}_1}, {{\vec h'}_2}, \cdots , {{\vec h'}_n}} \right\}$ 是输出. 经过处理后, 特征向量的维度可能会改变 $F \to F'$ . 对于两个节点 $i, j$ , 使用线性变换 $W \in {\mathbb{R}^{F' \times F}}$ 将 $F$ 维特征转换为 $F'$ 维特征. 对于节点 $i$ , 计算它与每个邻居节点之间的相似系数 ${e_{ij}} = a\left( {W{{\vec h}_i}, W{{\vec h}_j}} \right)$ , $a$ 是一个共享注意力机制, 可以将拼接后的向量映射到实数上. 最后利用Softmax进行归一化即可得注意力系数如式(5)所示:

$ {\alpha _{ij}} = \frac{{{\rm{exp}}(LeakyReLU({e_{ij}}))}}{{ \displaystyle \sum\limits_{k \in {N_i}} {{\rm{exp}}(LeakyReLU({e_{ik}}))} }} $

(5)

第2步进行特征的加权求和, 通过非线性激活函数后输出每个节点融合领域信息的特征向量 ${\vec h_i} = \sigma \left( { \displaystyle \sum\limits_{j \in {N_i}} {{\alpha _{ij}}W{{\vec h}_j}} } \right)$ .

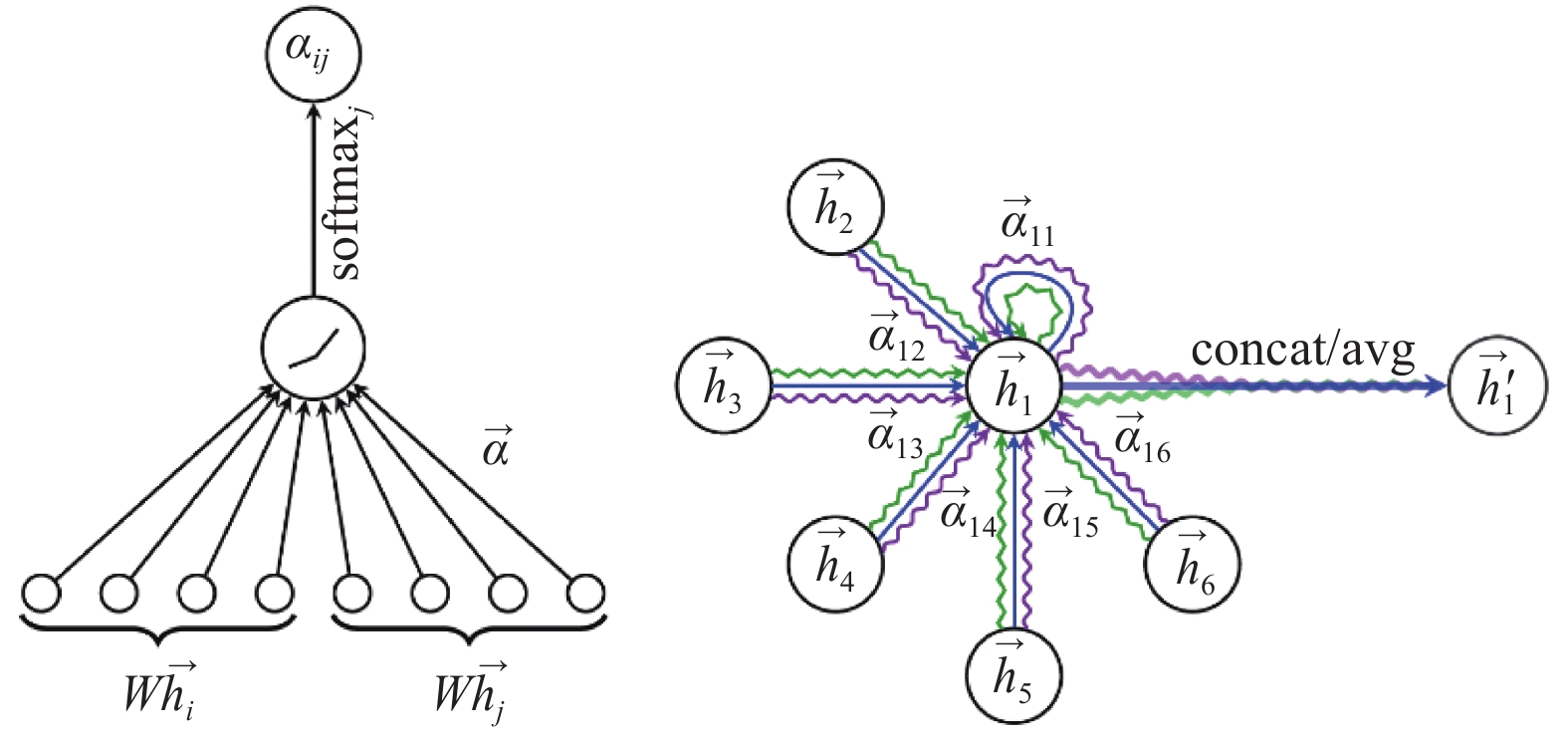

如图7所示, 对于两个节点 $i, j$ , 图注意力网络首先学习它们之间的注意力权重 ${\alpha _{i, j}}$ , 之后基于注意力权重 $\{ {a_1}, \cdots , {a_6}\}$ 对节点 $\{ 1, 2, \cdots , 6\}$ 的特征表示 $\{ {\vec h_1}, \cdots , {\vec h_6}\}$ 进行加权平均, 从而可以得到节点1的特征表示 ${\vec h'_1}$ .

2.5.3 可扩展的图网络

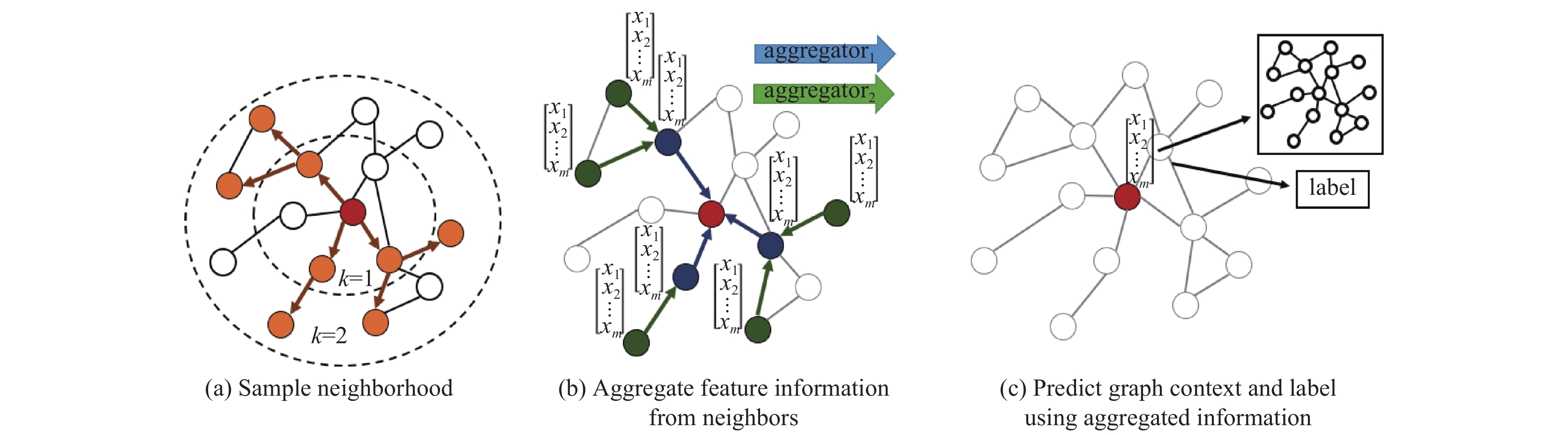

GCN中所做的卷积融合了全图的信息, 若图结构较大, 节点个数较多, 则GCN的效率会很低, 由此出现了可扩展的图网络Graph-SAGE^[16], 学习过程如图8所示. 该网络通过随机采子图进行采样, 通过子图更新节点, 以此得出的子图结构本身就是变化的, 从而使模型学到的是一种采样及聚合的参数, 避免了训练过程中需要把整个图的节点特征一起更新的情况, 增加了扩展性.

Graph-SAGE首先对每个节点采用切子图的方式, 然后随机采样出部分邻居节点作为聚合的特征点. 采出子图之后, 做特征融合, 这一步骤和GCN所使用的方式一样能够得到中心节点的特征, 最后对节点做出分类任务等.

3 基于GCN-LSTM的商品销量预测模型

商品的销量是一个带有时间特征的数据, 同时销量也与其他空间特征有关. 图卷积神经网络是可以用于处理图数据并提取空间特征, LSTM能够用于处理时间序列问题并提取数据的时间特征. 因此也有很多学者提出使用GCN与LSTM相结合的方法对交通流量, 空气质量等进行预测. Zhao等^[17]结合GCN和GRU提出T-GCN模型用于预测交通流量, 祁柏林等^[18]使用GCN-LSTM模型小微型监测站的空气质量. 本研究中, 主要基于商家知识图谱构建, 把GCN-LSTM用于商品的销量预测.

3.1 模型构建

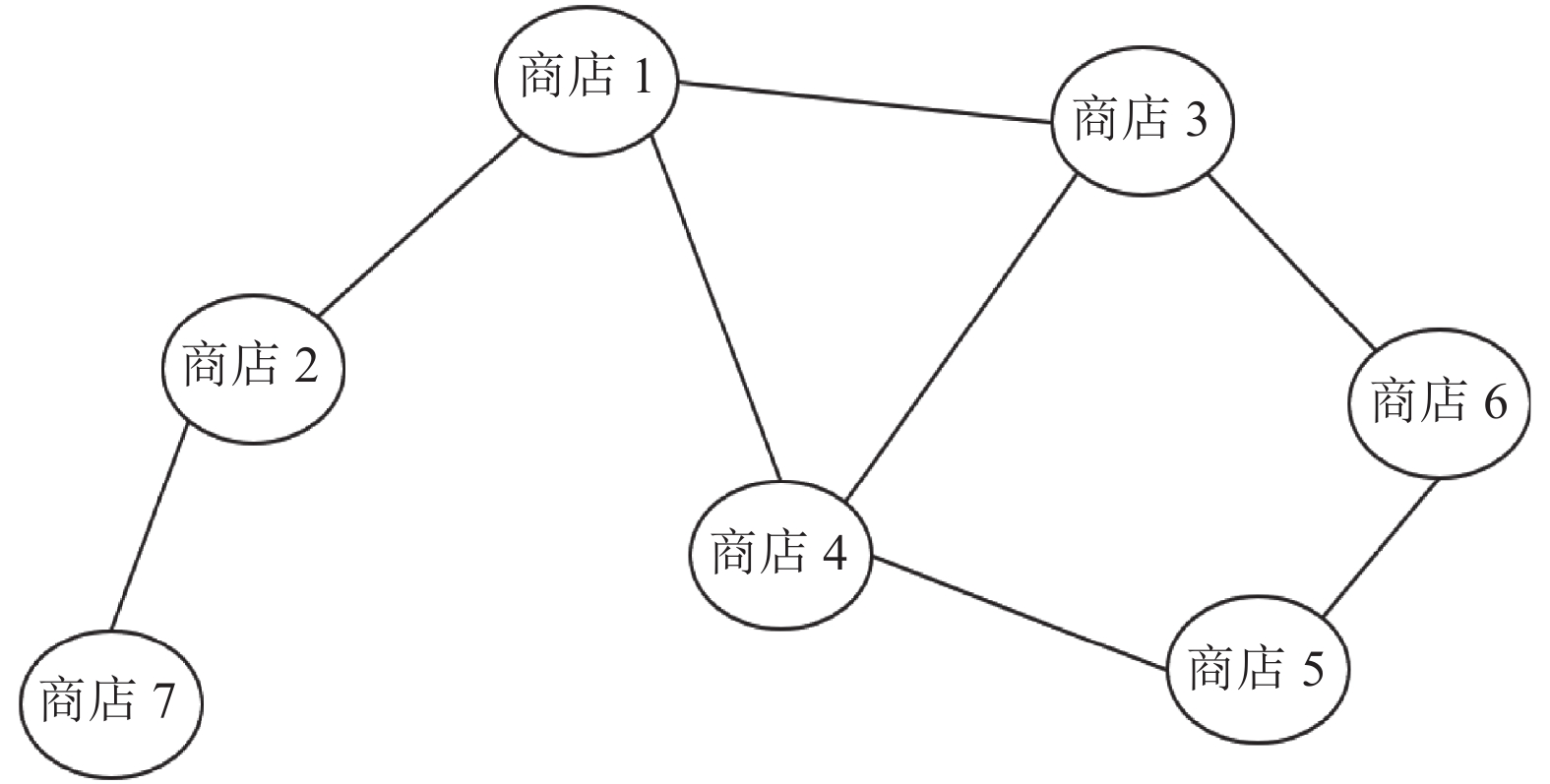

对于商品销售而言, 若两个商户之间的位置距离比较接近, 会对彼此的商品销售有一定影响. 因此将每个商户视为一个节点, 假定商户之间距离小于3 km会有连边. 最终构建商户图 $G = \{ V, E, A\} $ , $V = ( {v_1}, {v_2}, \cdots , {v_n})$ , $n$ 表示节点数, $E$ 是边, $A$ 是邻接矩阵, 表示商户之间的连边情况, 若商户之间没有连边为0, 有连边为1. 各商店之间的简略图结构如图9所示.

节点的特征矩阵: 将商家的一些与商品销量有关的信息看作是节点的属性特征, 形成特征矩阵 $X \in {\mathbb{R}^{n \times p}}$ , $p$ 表示节点特征的数量. 节点特征包括前文中提到的商店所在商圈基础属性、人群特征、消费能力以及商品销量等. ${X_t} \in {\mathbb{R}^{n \times p}}$ , 代表 $t$ 时刻的节点属性特征.

因此GCN-LSTM模型是通过商店的图结构以及相应的特征矩阵学习如下映射: $f:{{ G;}}\left( {{X_{t - m}}, \cdots , {X_{t - 1}}} \right){\text{ }} \to {\text{ }}{{{X}}_t}$ 预测未来的销量. 模型分为两个步骤, GCN和LSTM, 训练流程图如图10所示. 首先使用商家历史 $m$ 个数据作为输入, 使用GCN聚合信息获取空间特征, 再将具有空间特征的时间序列数据输入到LSTM模型中, 捕捉时间特征得出最后的预测结果.

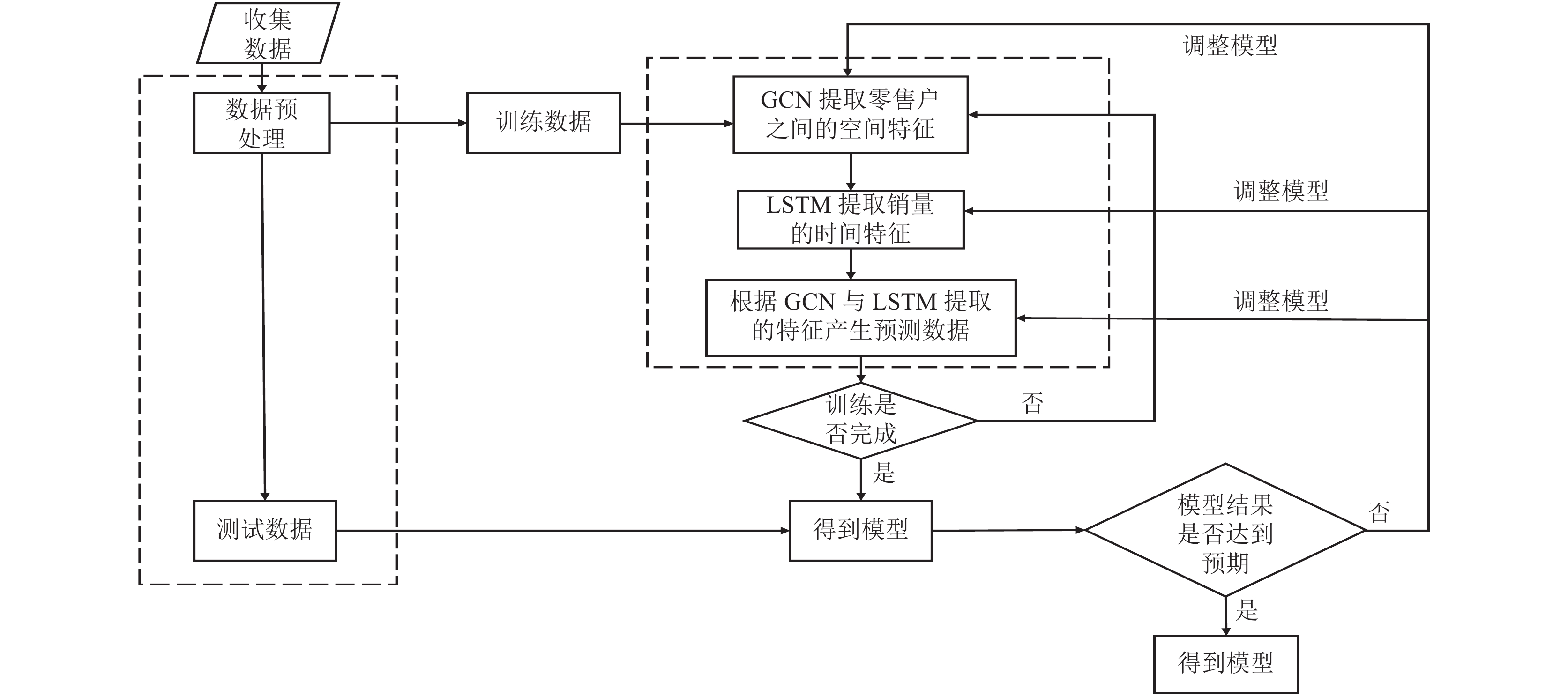

使用GCN-LSTM模型预测商品销量的流程如图11所示. 在输入数据预处理之后, 将数据分为两部分, 一部分用于训练模型, 另一部分用于检验模型的预测效果. 若模型在测试数据上表现不佳, 则再进一步对测试模型进行调整.

3.2 空间特征的提取

预测销量的关键是获得商家之间的一个空间结构, 传统的卷积神经网络只能够从欧氏空间数据中提取特征, 无法处理商家之间位置的图结构, 因此我们选择使用图神经网络处理图数据, 提取空间特征.

GCN可以收集到商家及其周围相连商家之间的拓扑关系, 聚合商家之间的信息, 获得特征的空间相关性. GCN过程将包含商家信息的特征矩阵、反应位置关系的邻接矩阵作为输入进入到卷积层进行计算, 聚合信息. 每一次聚合的结果都将作为新的输入再次进入卷积层, 直到达到预先设定的卷积层数 $L$ , 输出最后的结果即为融合了周围信息以及自身信息的GCN输出.

3.3 时间特征的提取

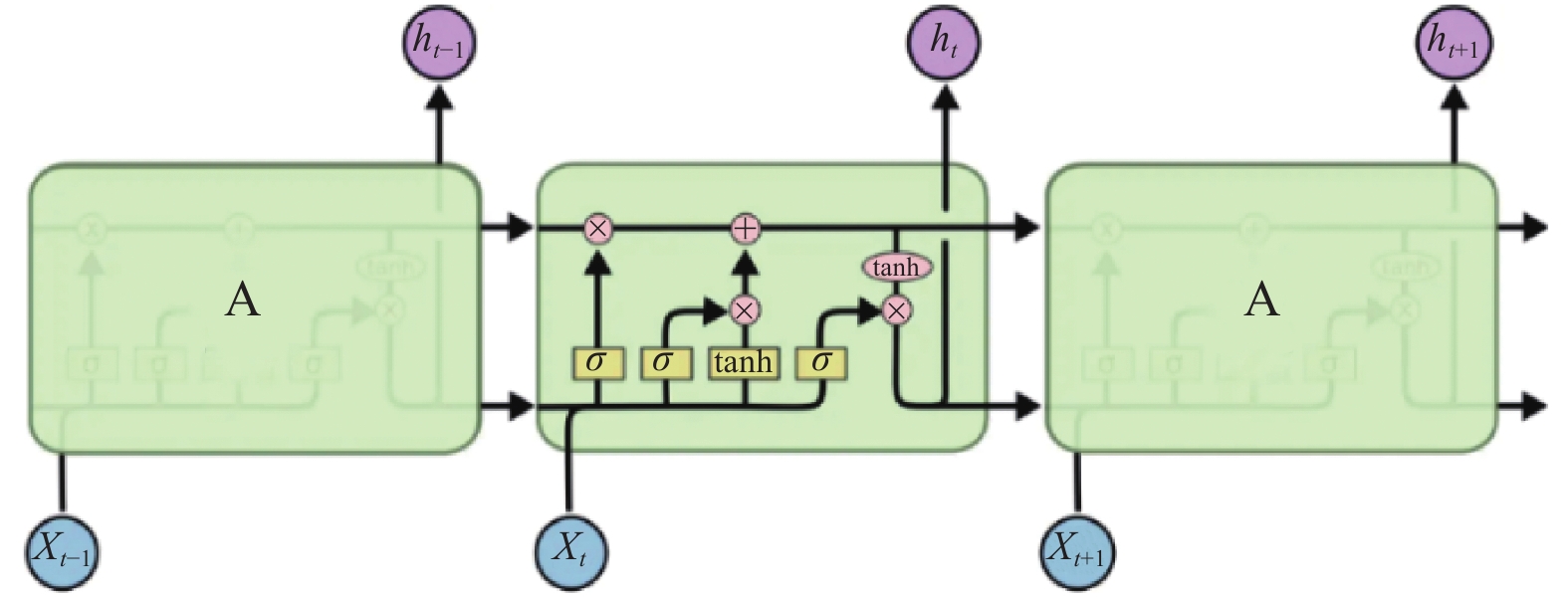

预测商品销量的另一个关键是获得数据之间的时间相关性, 传统的RNN对于长期预测具有局限性, 只适合学习短期记忆. LSTM^[19]作为GNN的变体, 使用门控机制记忆更多的长期信息, 可以解决GNN中存在的问题. 因此我们选择使用LSTM模型从销量数据中获取时间特征. ${h_{t - 1}}$ 表示 $t - 1$ 时刻的隐藏状态, ${x_t}$ 是 $t$ 时刻的销量信息, ${c_t}$ 是 $t$ 时刻细胞状态, ${h_t}$ 是 $t$ 时刻的输出状态. LSTM通过遗忘门决定从细胞状态中丢弃哪些信息, 再通过输入门决定要放入什么样的信息放入细胞状态中, 更新细胞状态, 最后通过输出门输出最后的值. 我们输入 $t - 1$ 时刻的隐藏状态和当前的销量信息来预测下一个时刻的销量. LSTM结构如图12所示.

3.4 GCN-LSTM模型

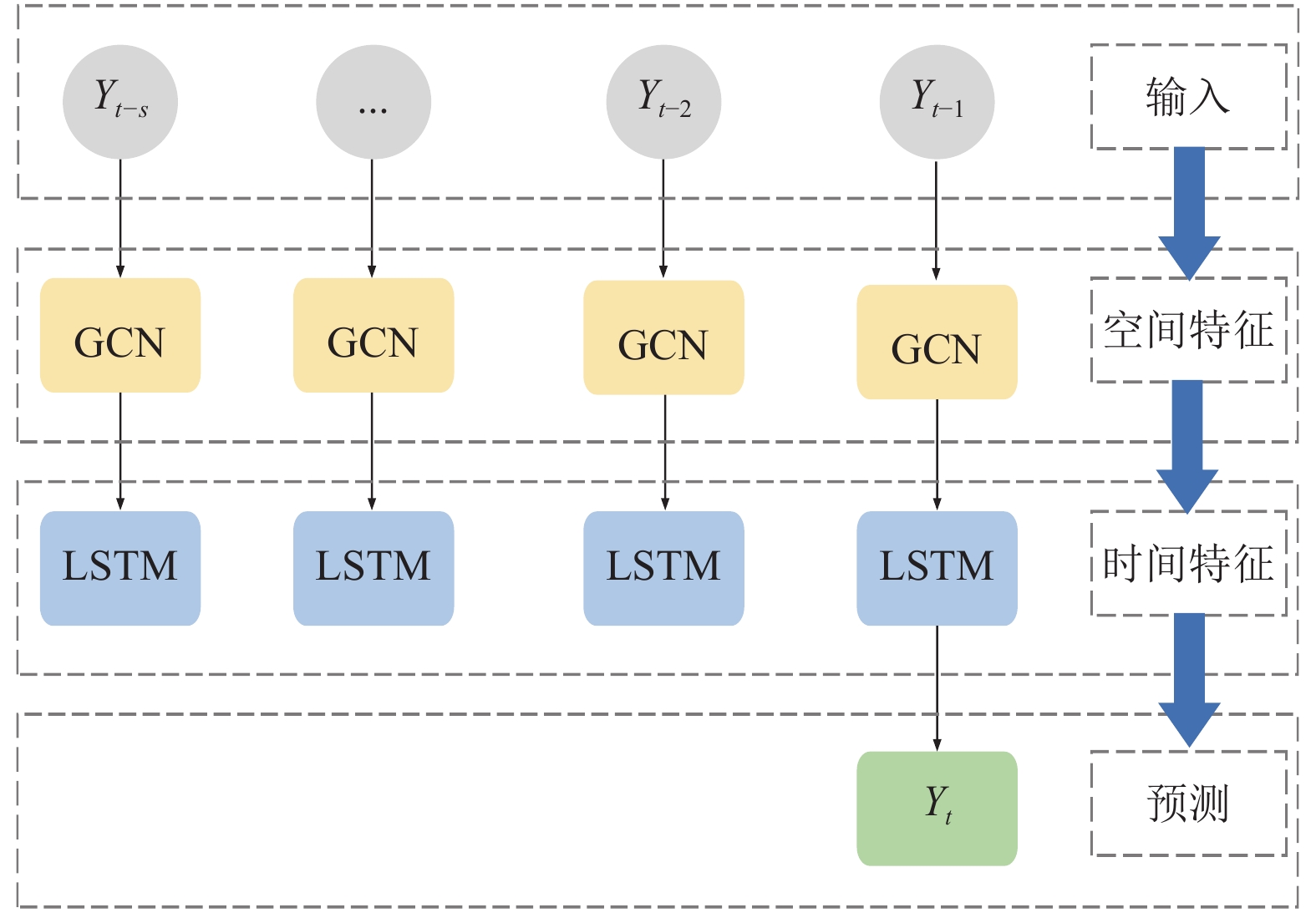

为了更好地预测销量, 使用了GCN-LSTM模型同时提取数据中的空间特征和时间特征. 具体的计算过程如下.

$\left\{ { \begin{gathered} {f_t} = \sigma \left( {{W_f} \cdot [{h_{t - 1}}, g\left( {A, {X_t}} \right)] + {b_f}} \right) \\ {i_t} = \sigma \left( {{W_i} \cdot [{h_{t - 1}}, g\left( {A, {X_t}} \right)] + {b_i}} \right) \\ {C_t} = {f_t} \times {C_{t - 1}} + {i_t} \times \tanh \left( {{W_C} \cdot [{h_{t - 1}}, g\left( {A, {X_t}} \right)] + {b_C}} \right) \\ {o_t} = \sigma \left( {{W_o}[{h_{t - 1}}, g\left( {A, {X_t}} \right)] + {b_o}} \right) \\ {h_t} = {o_t} \times \tanh \left( {{C_t}} \right) \\ \end{gathered} } \right.$

其中, $g\left( {A, {X_t}} \right)$ 为进行图卷积过程, $W, b$ 是训练过程中的权重和偏差. 本研究对图卷积过程作出的伪代码如算法1.

算法1. 图卷积过程代码

Input:

Graph $\scriptstyle G({V},{E})$ ; feature matrix $\scriptstyle {{X}}_{t-{i}}$ ; adjacency matrix $\scriptstyle {A}$ ; degree matrix $\scriptstyle \tilde{{D}}$ ; identity matrix $\scriptstyle {I}$ ; layer number $\scriptstyle {L}$ ; weight matrix $\scriptstyle {{W}}^{\left({l}\right)}$ , $\scriptstyle {l}\in \{{1,2},\cdots,{L}$ ; non-linearity $\scriptstyle {\sigma }$

$\scriptstyle \tilde{{A}}={ }{A}{ }+{ }{I}$

$\scriptstyle \tilde{{D}}=\sum _{{j}=1}^{{n}}{{A}}_{{i}{j}}$

for i=1, 2,…, s do

　for l= 1, 2,…, L do

　　 $\scriptstyle {{H}}_{{t}-{i}}^{\left(0\right)}={{X}}_{t-{s}}$

　　 $\scriptstyle \scriptstyle {{H}}_{{t}-{i}}^{({l}+1)}={\sigma }({\tilde{{D}}}^{-\frac{1}{2}}\tilde{{A}}{\tilde{{D}}}^{-\frac{1}{2}}{H}_{{t}-{i}}^{\left({l}\right)}{{W}}^{\left({l}\right)}$

　 end

　 $\scriptstyle \tilde{X}_{{t}-{i}}\leftarrow {{H}}_{{t}-{i}}^{{L}}$

end

LSTM prediction: $\scriptstyle [\tilde{{X}}_{{t}-{s}},\cdots,\tilde{{X}}_{{t}-1}]\to {{X}}_{{t}}$

Output:

$\scriptstyle {{X}}_{t}$

GCN-LSTM模型中图卷积过程可以很好地利用商家之间的位置结构, 获得数据中蕴含的空间特征, LSTM过程可以较好地捕捉到销量随时间动态变化的特征, 获得时间相关性, 实现最终对商品销量的预测.

4 实验分析与结论

本实验采用卷烟这一商品, 选取真龙(硬凌云)和南京(硬红)两种品规, 分别进行一周与一个月的销量预测; 对某一零售户真龙(硬凌云)这一品规的卷烟作出2020年4月到2022年5月的销售时序图; 将2022年初的实际销量与GCN-LSTM预测销量进行对比; 并作出两种算法的预测准确率.

4.1 数据说明及其预处理

本研究使用到的数据为各零售户所在商圈的基础属性、人群特征、消费能力、市场状态, 近3个月不同品牌卷烟单箱平均价格, 不同品牌卷烟销量以及不同品牌卷烟每周的销售情况. 数据类型集一共分为6大类, 如表2所示.

商圈数据和不同品牌的商品销售数据可能在录入时出现为空的情况, 为了利于后续神经网络的学习, 需要对其进行处理, 将数值型的数据补0, 类别型的数据补null.

考虑到数据集中存在数值型数据和类别型数据, 不同商圈属性下的数值型数据可能存在量级以上的差距, 可能导致神经网络忽略掉小数量级的特征, 类别型的数据由于不是数值型, 无法直接输入神经网络进行训练, 所以需要对数值型数据和类别型数据进行特征变换.

对于数值型数据, 统一进行log1p函数运算, 得到一个较为平滑且服从高斯分布的数据; 对于类别型的数据, 分别进行LabelEncoder编码从而得到数值型特征.

4.2 评价指标

为了评估两个算法对于销量的预测性能, 使用绝对平均误差(MAE)和均方根误差(RMSE)来评估实际销量与预测销量之间的偏差, 使用准确率评估模型的效果, 如式(6)所示:

$\left\{ { \begin{split}& MAE = \frac{1}{N}\sum\limits_{i = 1}^N {|{y_i} - {{\hat y}_i}|} \\& {\textit{RMSE}} = \sqrt {\frac{1}{N}\sum\limits_{i = 1}^N {{{\left( {{y_i} - {{\hat y}_i}} \right)}^2}} } \\& Accuracy = 1 - \frac{{{{\left\| {Y - \hat Y} \right\|}_F}}}{{{{\left\| Y \right\|}_F}}} \end{split} } \right.$

(6)

预测效果越好, 代表着预测这与真实值越接近, 偏差越小,MAE和RMSE的值也就越小.

4.3 实验对照模型

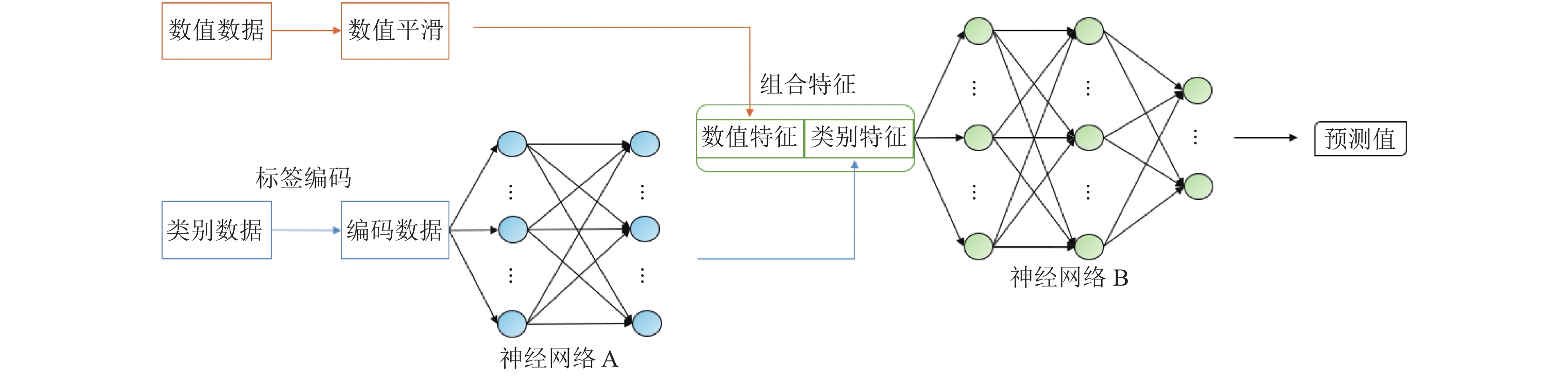

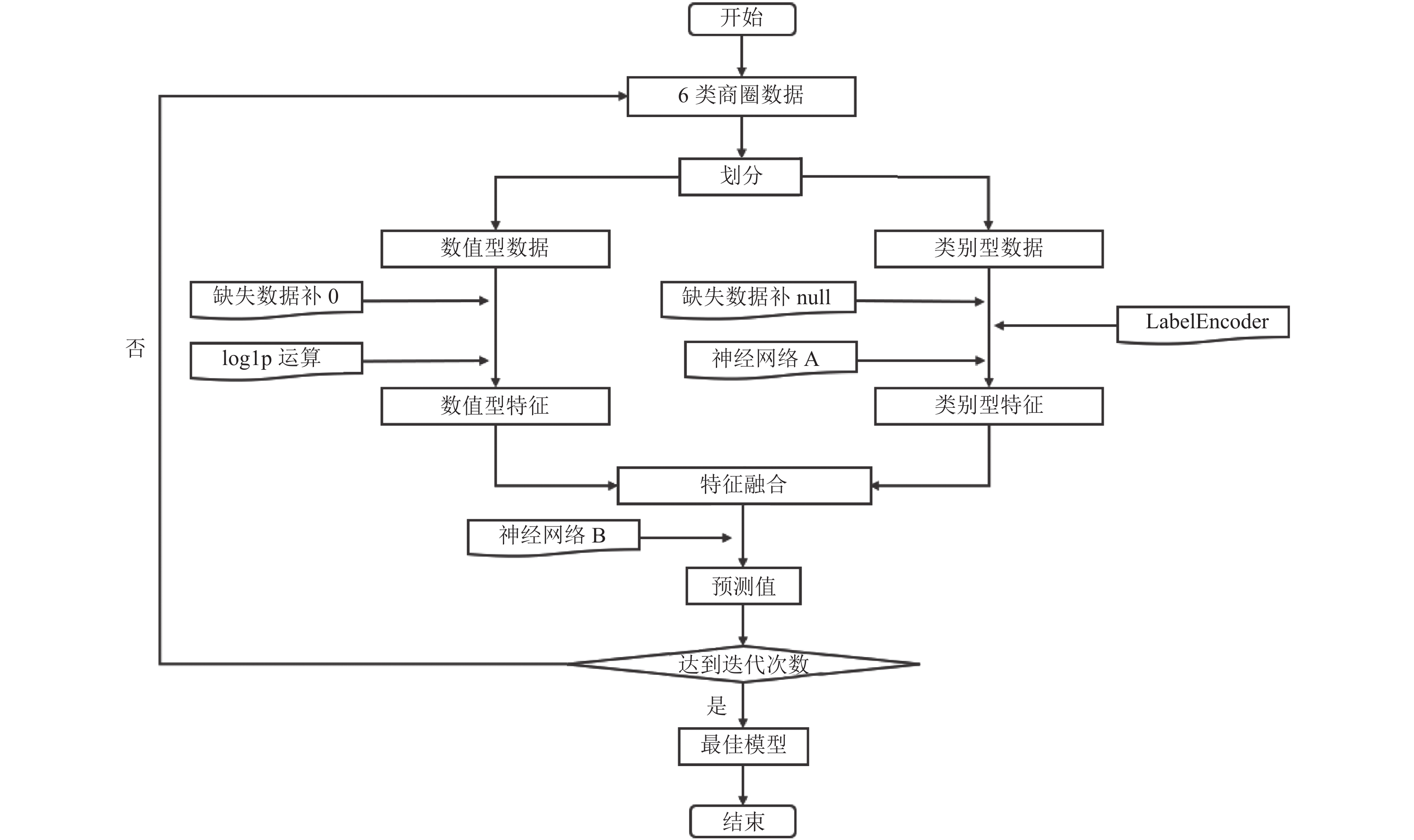

我们基于浅层神经网络构建实验的基准对比算法, 算法流程图如图13所示.

图13中, LabelEncoder将类别型数据变换为数值型, 如存在手机品牌的标签, 该标签下有“苹果”“华为”“小米”, 此时调用LabelEncoder会分别将“苹果”“华为”“小米”依次从0开始顺序映射, 结果为0, 1, 2.

神经网络A的结构如图14所示.

神经网络A为两层神经网络, 使用kaiming_normal_进行权重初始化. 在第1层神经网络的输出后使用batch_normal函数将输出归一化到标准的分布形态上, 然后使用ReLU函数进行激活, 之后输入第2层神经网络, 并将第2层神经网络的输出作为神经网络通过学习后生成的一组类别特征.

在得到平滑后的数值型特征会和类别特征进行特征融合, 由于数值特征和神经网络特征都为向量, 本算法将这两种特征向量进行拼接, 如式(7)所示, 其中NF_i代表数值特征, EF_i代表类别, CF_i代表融合特征.

$ C{F_i} = [N{F_i}, E{F_i}] $

(7)

在融合特征之后, 会输入到神经网络B当中. 该神经网络是一个3层结构, 同样使用kaiming_normal_进行权重初始化. 在第1层的输出使用ReLU函数激活进行dropout操作, 然后送入batch_normal层进行归一化, 接着送入第2层神经网络, 同样对第2层的输出进行一个dropout操作, 最后接一层全连接层并将全连接层的输出作为预测值.

整个神经网络的训练使用MSELoss, 用于衡量目标值与预测值的差异. 如式(8)所示, 其中x为预测值, y为真实值.

$ loss\left( {{x_i}, {\text{ }}{y_i}} \right) = {\left( {{x_i} - {y_i}} \right)^2} $

(8)

神经网络的优化器采用Adam优化器, 学习率为0.000 1, 每批输入64组数据进行算法训练.

4.4 实验结果

实验中分别使用了浅层神经网络和GCN-LSTM两个模型对10个零售户的卷烟销售进行了预测, 预测结果对比如表3所示.

从表3中结果可以看出, GCN-LSTM模型的MAE和RMSE评价指标都会比浅层神经网络模型的小, 说明该模型对销量的预测值与真实值之间的偏差更小, 预测效果更佳.

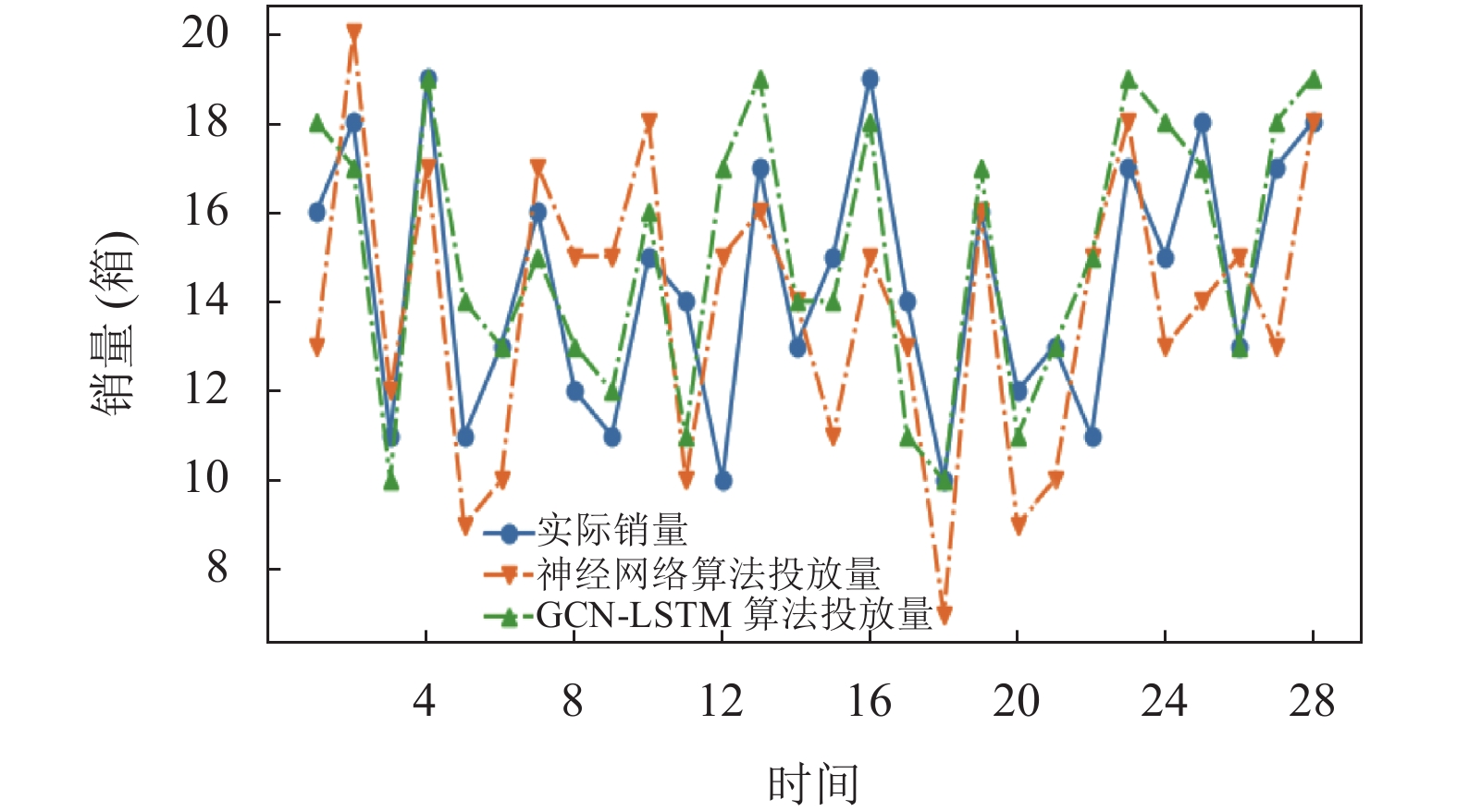

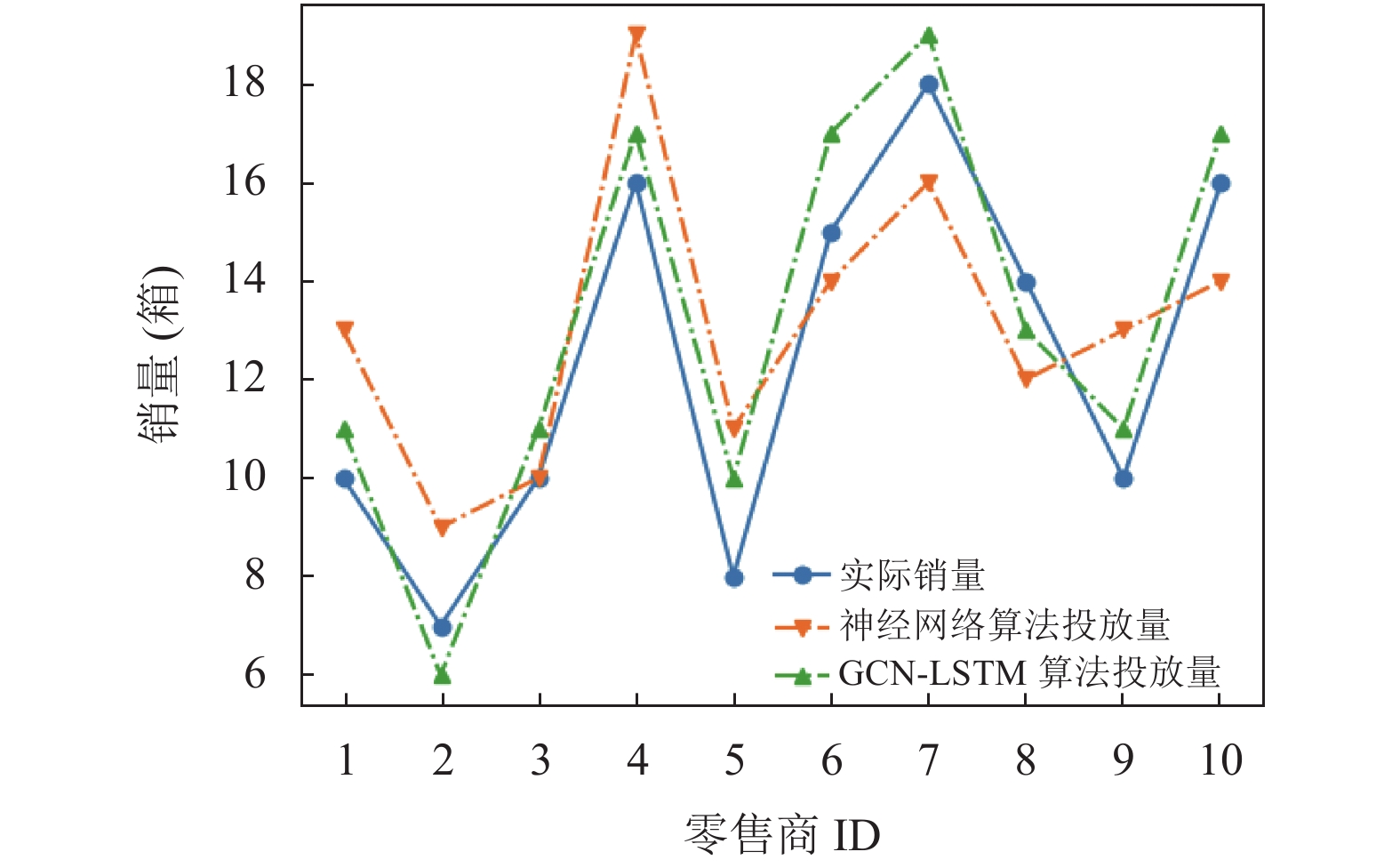

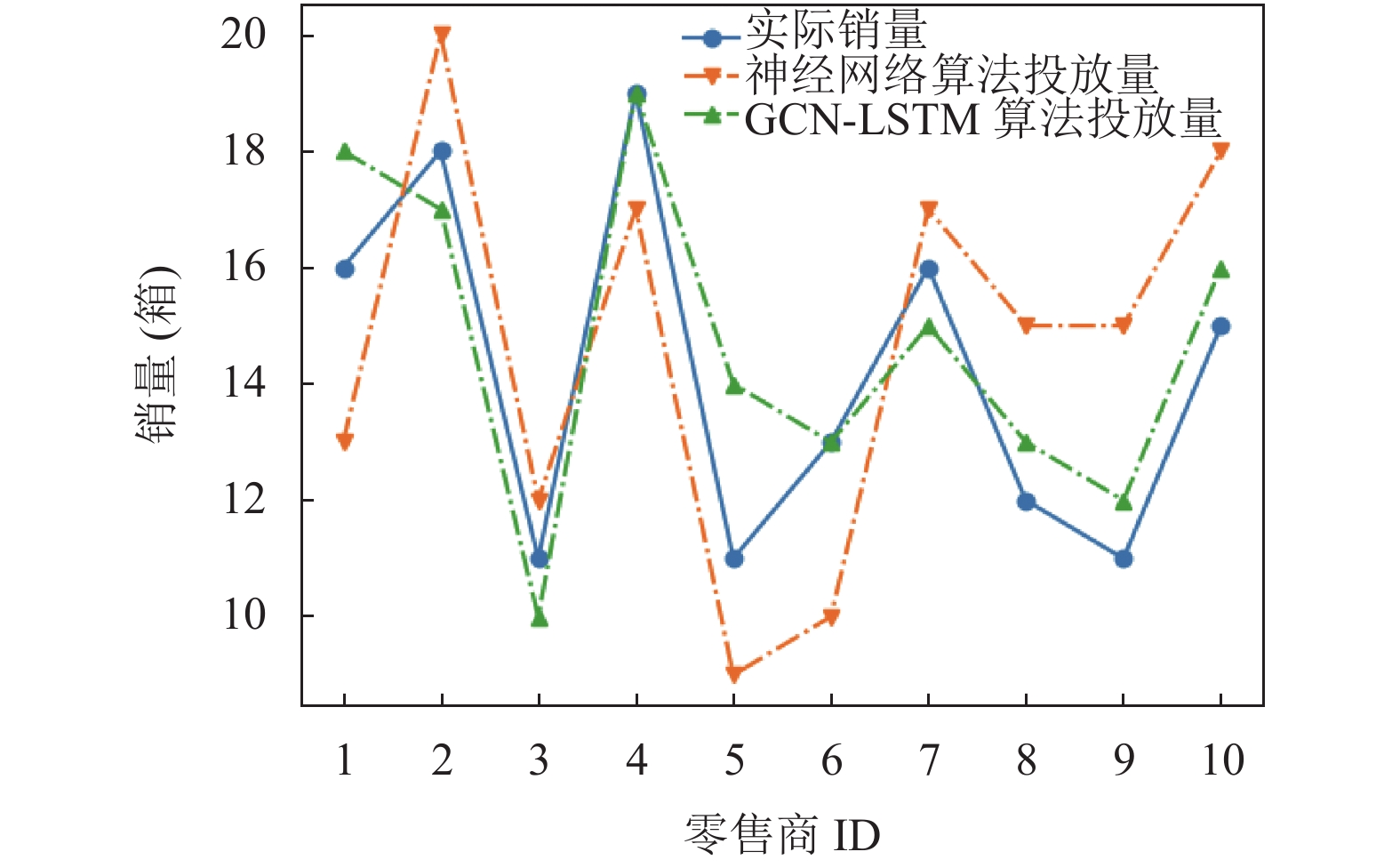

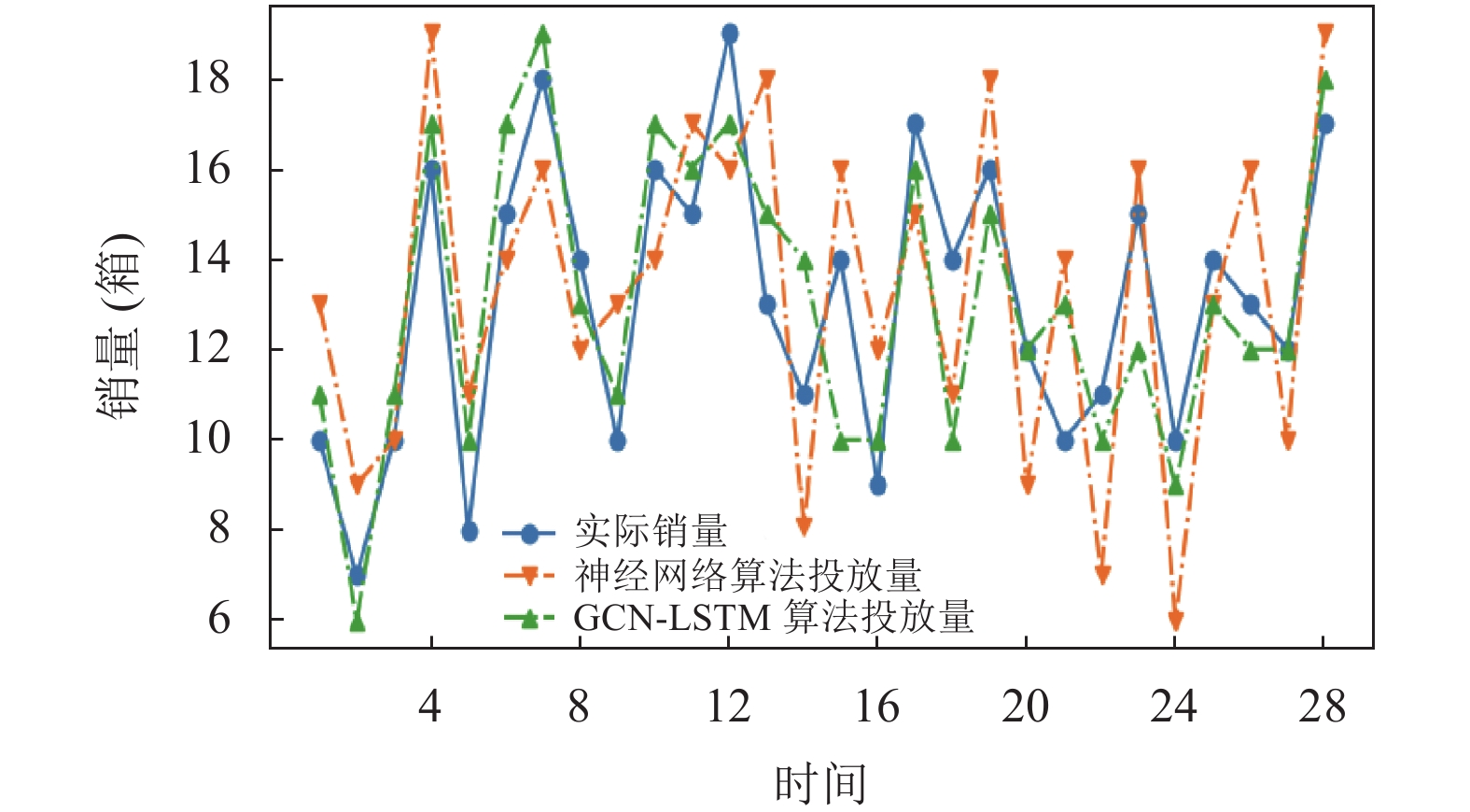

图15–图18为使用神经网络和GCN-LSTM算法对10个零售户两种品规卷烟一周的销量预测及其真实值对比, 以及使用两种算法预测某一个零售户两种卷烟一个月(一个月以28天计算)的销量.

上述实验分别列举出给10个不同零售商的一周销量预测与一个月的销量预测, 并用两种算法作出预测投放量实验. 结果如以图15–图18所示: 经过不同算法处理后, 可以看出, 两种品规的预测销售量均能达到智能预测的效果, 其中两种品规的GCN-LSTM算法预测销售量均更为贴合实际销量.

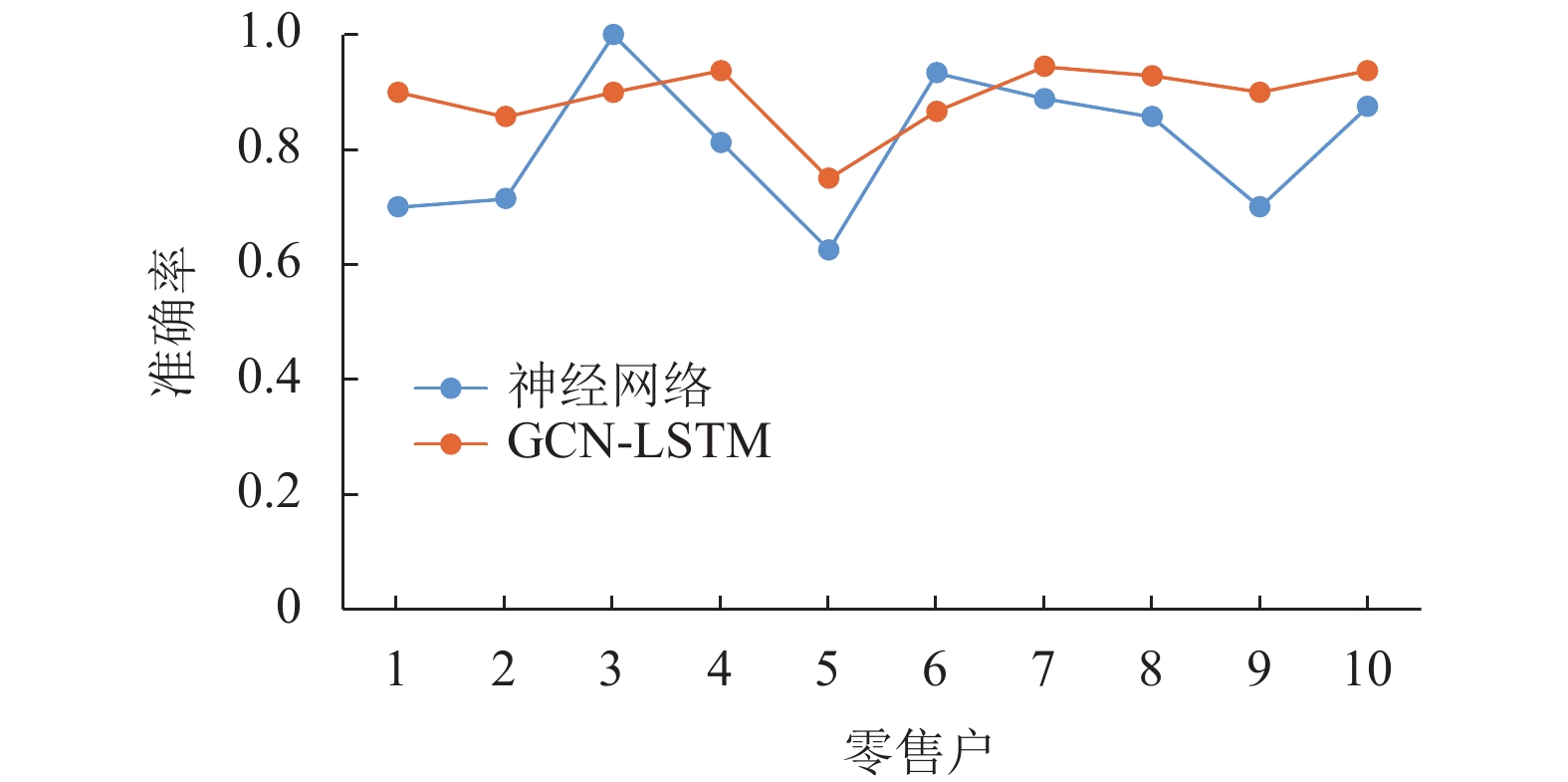

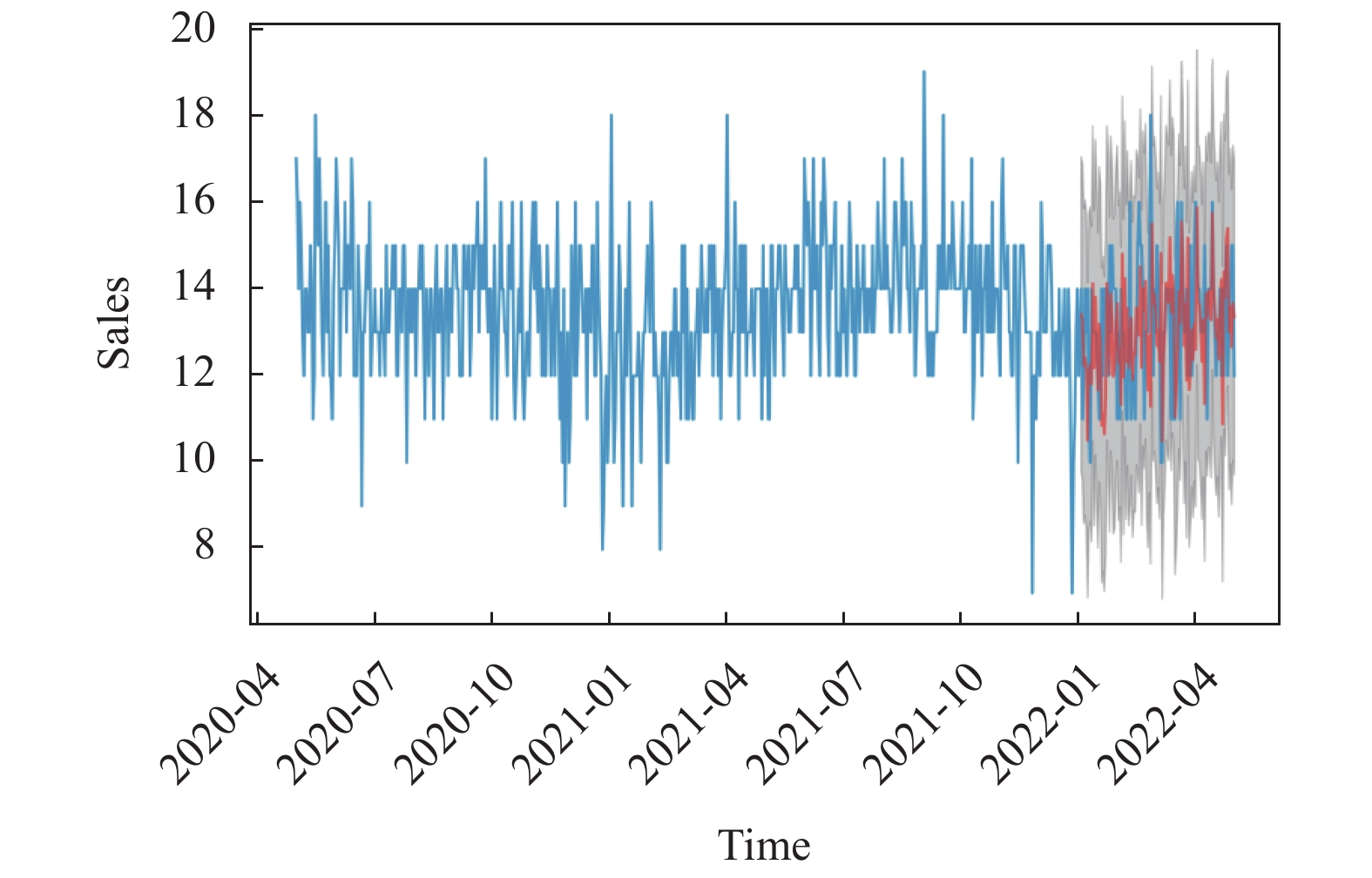

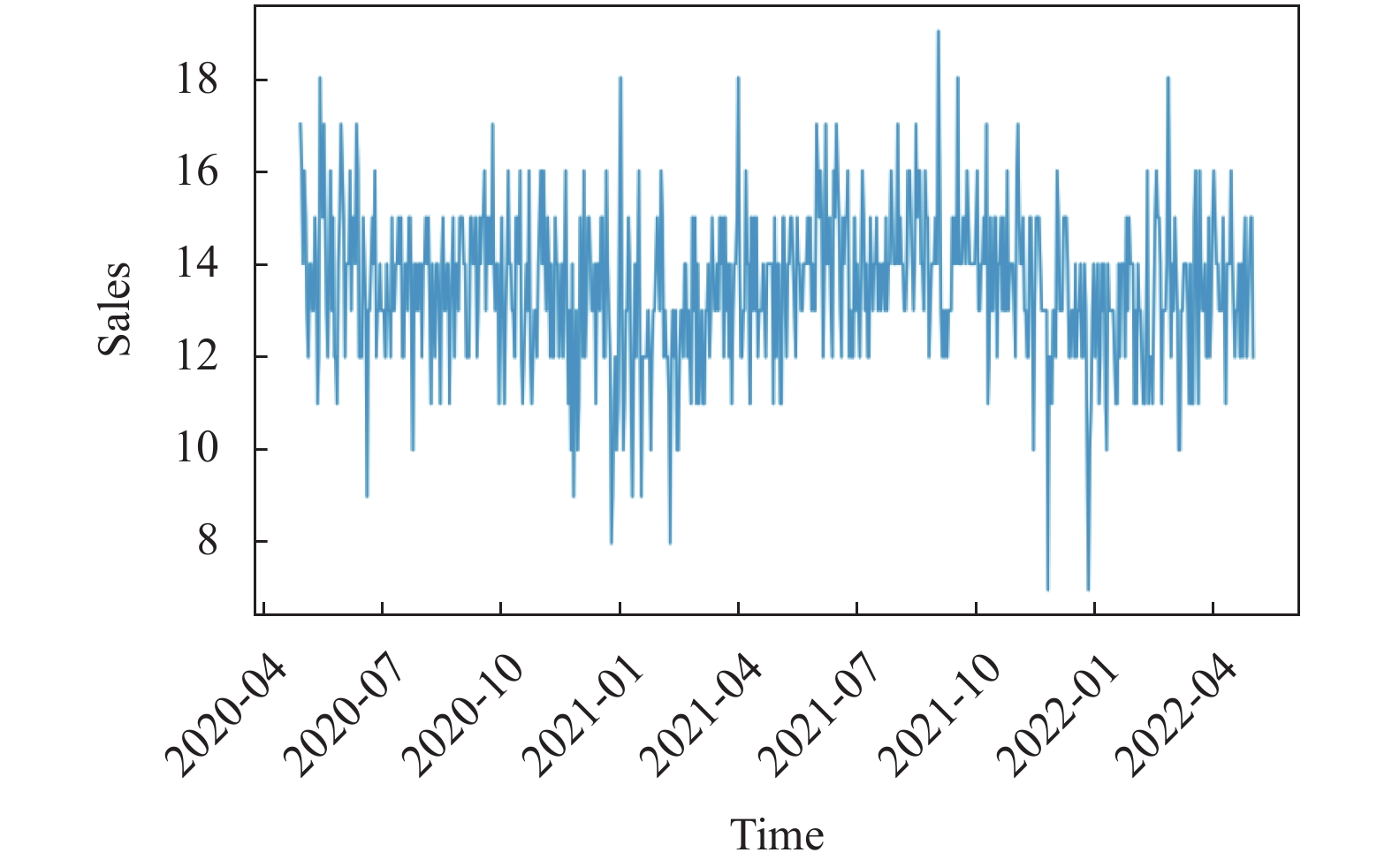

图19–图21分别为某一零售户真龙(硬凌云)这一品规的卷烟从2020年4月到2022年5月近两年的销售时序图, 以及从2022年初实际销售量与GCN-LSTM预测销量之间的对比, 并对两种算法的预测准确率进行对比. 从图中可以看出, 浅层神经网络的预测平均准确率为81%, GCN-LSTM的预测平均准确率为89%. 由此表明, GCN-LSTM算法对于销量的预测效果更佳, 预测值更为贴近真实值.

4.5 实验结论

综上所述, 由可视化图15–图21得知, 使用特征融合的神经网络算法与GCN-LSTM混合模型算法能够弥补传统人工卷烟投放的不足. 其中, GCN-LSTM算法更加贴近真实场景下的实际销售量, 预测的平均准确率为89%, 能够更加准确地预测出卷烟营销数量, 从而达到智能化、自动化卷烟营销, 提高商业公司的工作效率.

5 系统原型 5.1 大数据处理工作流

PiFlow是一个基于分布式计算框架Spark开发的大数据流水线系统^{[20, 21]}. 我们把本研究提出的图神经网络算法, 标准化为PiFlow的一个可复用的计算算子, 帮助其他有相似场景的用户使用这一算法模型. 在技术角度, 打通Spark大数据工作流和深度学习模型TensorFlow的计算流. 同时本研究的模型, 已经部署到对应的生产环境.

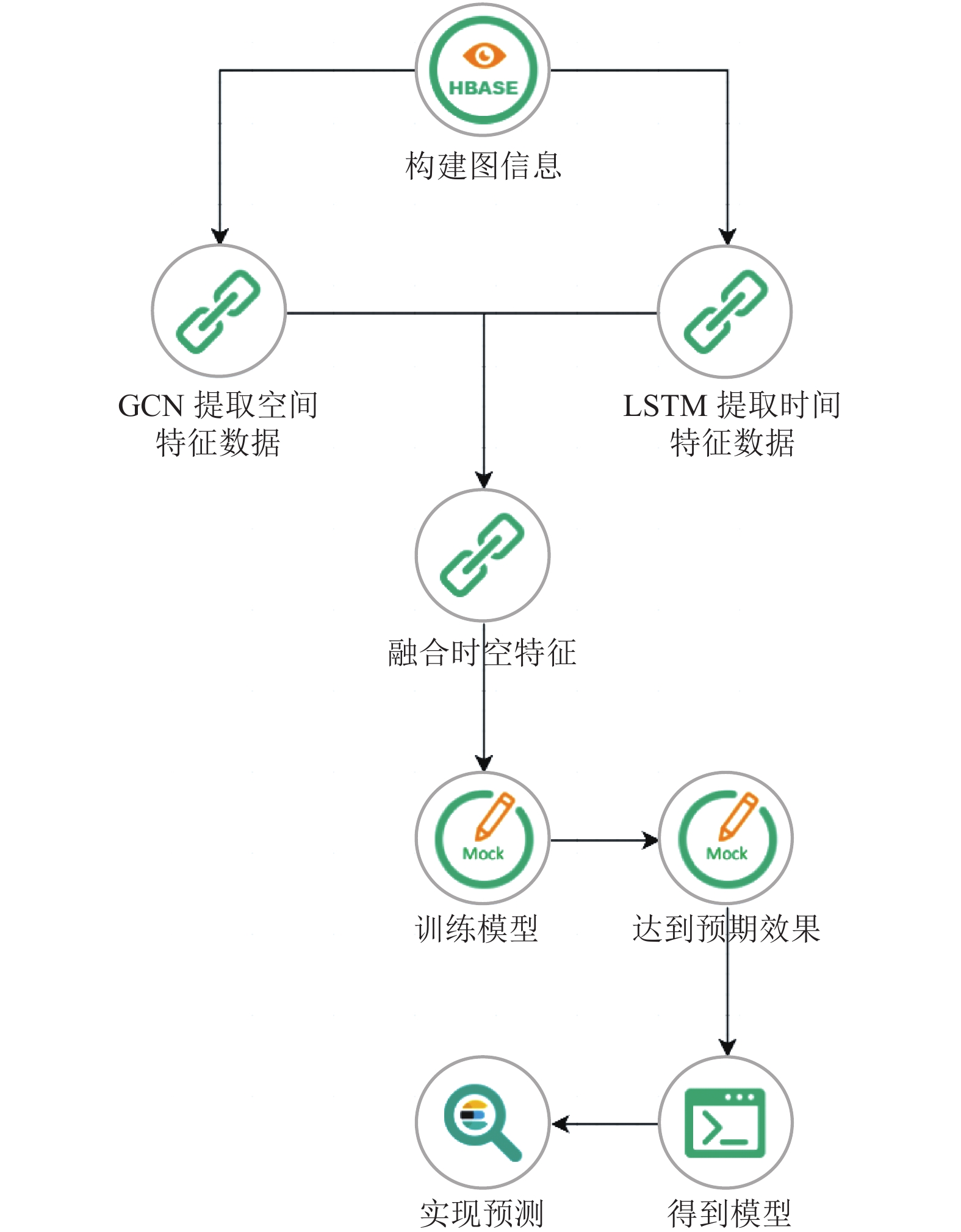

本研究将浅层神经网络算法与GCN-LSTM混合算法分别应用到PiFlow大数据流水线系统中, 由此实现数据的采集、清洗、计算、存储. PiFlow流程截图图22所示.

根据商店信息构建图谱, 使用GCN提取空间特征数据, 继而使用LSTM提取时间特征数据, 将时空特征进行融合, 用于训练模型, 达到预期效果后, 便可得到模型, 以此实现预测.

5.2 业务上线效果

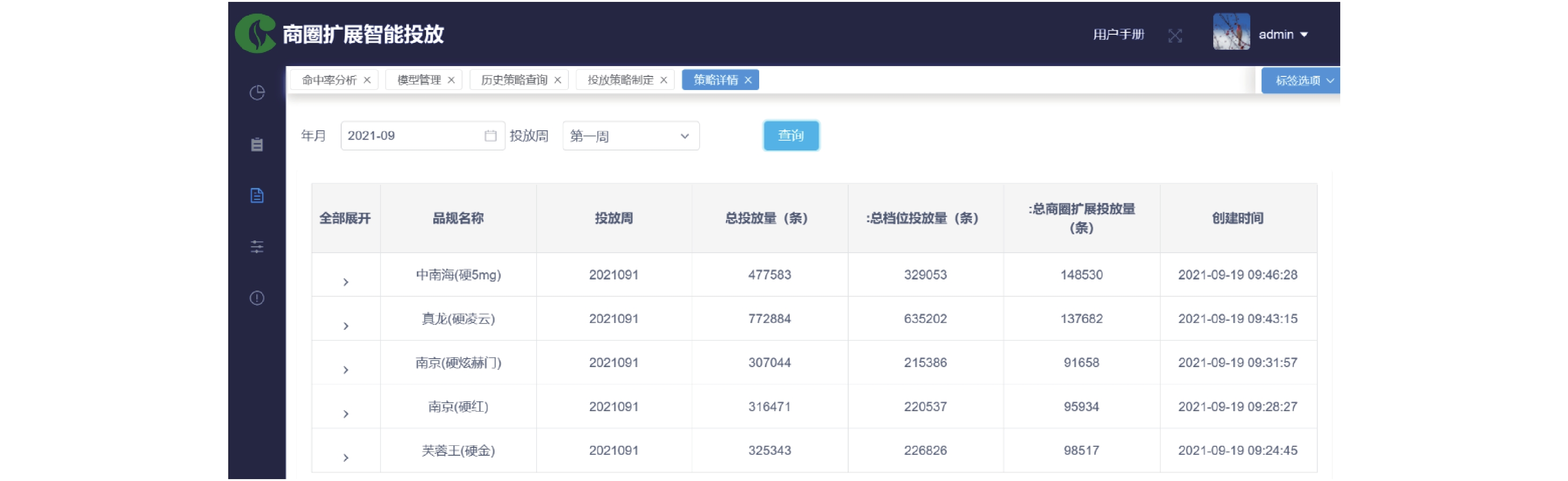

本研究将两种品规的卷烟数据在商圈扩展智能投放平台中进行投放查询, 相关信息截图如图23所示.

6 结 语

针对商品智能精准销售问题, 本研究提出了浅层的神经网络算法和GCN-LSTM混合模型算法, 两种智能算法分别用于预测销售量. 在预测真龙(硬凌云)与南京(硬红)两种品规的一周销量、一月销量与不同时间段的销量预测的实验场景下, 验证得出: 浅层神经网络的预测平均准确率为81%, GCN-LSTM的预测平均准确率为89%. 由此可见, GCN-LSTM混合模型算法的预测结果更为贴合实际销售数据, 表明该算法能够提高工作效率, 并且能够较好地控制对不同零售户的商品销售, 从而达到精准调控, 实现智能销售.

本研究能够在商品销售领域为商业公司提供参考价值, 未来将收集更多的销售数据, 设计更为有效的算法模型.
