我国是一个农业大国, 农业是国家的根本, 人民的粮食是第一位的. 粮食安全问题一直是全球重点关注话题, 我国“十四五”规划纲要明确提出“实施粮食安全战略”, 重点是确保国家粮食安全. 近年来, 由于气候变化、耕作方式的改变和作物复种指数的增加, 导致作物病虫害时常暴发成灾. 通过对害虫源基数、作物布局、种植规律和气象条件等方面的综合分析, 预测2022年我国主要粮食作物病虫害呈重发性, 重大检疫病虫发生程度比2021年和2016–2020年均值分别增加11.9%和8.7%[1]. 众所周知, 农业害虫是影响作物稳定和增加产量的重要因素, 作物害虫识别是农业领域的主要挑战之一[2]. 作物一旦受到害虫感染, 会对产量造成巨大损失, 必须及时采取有效的防治措施以避免害虫的扩散. 因此, 如何准确、鲁棒、抗干扰地对自然场景中作物害虫进行有效的辨识, 是保证粮食安全的先决条件, 也是目前农业生产中亟待解决的关键问题, 值得我们共同关注和重视.
随着互联网技术迅速发展, 许多国内外研究者使用传统图像处理和深度学习等技术来对作物害虫识别进行研究. 例如, 卢柳江等[3]利用Haar-like特征描述子提取的害虫特征和训练级联AdaBoost分类器, 实现了大螟的智能识别. Umar等[4]通过提取害虫的颜色直方图和形状特征, 并将其输入到贝叶斯网络进行训练, 实现了在简单背景下对4类小样本害虫的自动识别, 平均精度可达到80%. Liu等[5]通过提取小麦蚜虫的梯度方向直方图特征和训练支持向量机, 取得了较好的识别效果. 李静等[6]改进了基于GoogLeNet[7]的卷积神经网络(convolutional neural network, CNN) 模型来识别玉米螟虫害, 并引入批标准化(batch normalization, BN)[8]来加速优化网络模型训练, 使其具有很强的适用性. 孙鹏等[9]在普通CNN的基础上, 引入了注意力机制, 研究出了一种基于注意力机制与CNN的大豆害虫识别方法, 识别准确率相比于传统网络提升了6.53%. Cheng等[10]通过借鉴ResNet[11]中的残差模块, 基于AlexNet[12]来加深网络设计了一个新型的害虫识别卷积神经网络模型, 实现对自然环境中10类害虫的自动识别. 陈峰等[13]结合机器视觉与CNN的方法来智能识别了东北寒地中5种玉米害虫. Pattnaik等[14]提出了一种基于预训练深度CNN框架的迁移学习, 用于对10种小样本的番茄害虫进行分类, 并使用DenseNet[15]模型获得了88.83%的最高识别准确率. 然而, 这些研究存在以下局限性: 基于传统图像处理的识别方法特别依赖于人类专家的经验和肉眼观测能力, 其速度慢、设计特征时主观性强, 而且误判率高; 基于深度学习的识别方法可以自动提取特征, 具有更强的学习能力, 以端对端方式识别作物害虫, 存在大型网络和轻量级网络两种趋势. 由于大型网络的庞大参数量和计算量, 通常只能在具有较高计算能力的GPU上运行, 难以在实际生产中部署和应用, 促使深度学习分支逐渐转向轻量级研究. 这便于边缘设备直接运行深度学习模型, 但同时由于自然环境中作物害虫体型较小、与环境颜色的差异性不大, 而且图像本身包含各种噪声和复杂背景等因素干扰, 造成网络模型的识别准确率和鲁棒性都不高.
针对这些问题, 本文选取自然场景中10种常见作物害虫作为研究对象, 以轻量化网络ShuffleNetV2[16]为基础, 结合作物害虫图像的特点, 设计了一个基于高阶残差和注意力机制的轻量型作物害虫识别模型(HOR-Shuffle-CANet), 并使用带LSR[17]的双稳态逻辑损失(bi-tempered logistic loss)[18]函数进行模型优化, 旨在构建一个简单准确、鲁棒性强、抗干扰性能好的轻量级CNN模型来实现对自然场景中常见作物害虫图像的高精度识别, 以满足现代农业生产中实际需求. 本文的主要贡献如下.
(1) 设计了一个基于高阶残差和注意力机制的轻量级CNN模型(HOR-Shuffle-CANet)用于自然场景中常见作物害虫识别. 其中, 高阶残差和坐标注意力机制分别用于提高网络模型的识别准确率和鲁棒性.
(2) 为了使得HOR-Shuffle-CANet模型对噪声的适应能力更强, 本文采用带LSR的双稳态逻辑损失函数进行模型优化.
(3) 大量试验结果表明, HOR-Shuffle-CANet模型较现有的经典卷积神经网络和轻量级网络模型在参数量、计算量和准确率之间达到了良好的平衡, 并使得模型的性能保持在较高水平, 具有识别准确率高、鲁棒性强和抗干扰性能好等特点.
1 数据来源与处理 1.1 数据集从自然环境中获取的图像总是具有复杂的背景干扰, 这与固定背景颜色标本的图像不同, 在复杂背景下具有更高的难度和实用意义. 作为试验数据的自然场景中常见作物害虫图像数据集来源于文献[19], 并将其10种常见作物害虫作为本文的研究对象, 如图1所示, 该数据集总共有5629幅RGB图像. 根据样本总数和类别样本的分布情况, 随机抽取数据集的70%作为训练集、20%作为验证集、10%作为测试集, 用于后续试验.
|
图 1 10类常见作物害虫样本 |
1.2 数据增强
作物害虫数据的多样性、旋转不变性和对称性, 使得可以对作物害虫数据集进行数据增强. 数据增强是深度学习中扩充更多数据的常用技术[20]. 数据增强包括两种方式, 即离线增强和在线增强. 对于样本量相对较小的数据集, 使用离线数据增强技术在有限的数据上进行多种函数映射, 将函数映射后获得的图像保存至本地数据集中, 实现数据扩充. 对于大型数据集, 在线数据增强是一种更合适的方法. 数据增强有两个主要优点: (1) 减少CNN模型训练中的过拟合风险, 增强其泛化能力; (2) 加入噪声数据, 增强模型的鲁棒性[19], 由于本文研究的数据集相对较小, 所以采用离线数据增强的训练策略, 主要分为几何变换和颜色变换两大类. 其中, 几何变换并不改变图像自身的内容, 而是增加了害虫样本的随机多样性, 包括翻转、旋转、随机裁剪、仿射变换、错切变换. 颜色变换主要有亮度变换、对比度变换、HSV增强、高斯模糊、添加噪声. 这些数据增强方法相对通用且计算成本较低, 采用Python图形库和开源计算机视觉库中的相关函数即可实现, 可以有效地训练深度学习模型. 经过上述数据增强操作后, 如图2所示, 训练集数据扩增为原来的12倍, 增加至47220幅图像. 为了满足后续网络模型的输入要求, 将作物害虫图像统一调整为224像素×224像素, 图像格式均为png格式. 表1列出了用于试验的作物害虫数据集图像的标签和种类名称以及数量等详细信息.
|
图 2 数据增强示例 |
|
表 1 作物害虫图像数据集信息 |
2 轻量型作物害虫识别模型
本节先介绍了基于高阶残差和注意力机制的轻量型作物害虫识别模型(HOR-Shuffle-CANet)的网络架构和参数详情, 然后从注意力机制、高阶残差模块与双稳态逻辑损失函数3个方面来详细分述模型设计和优化.

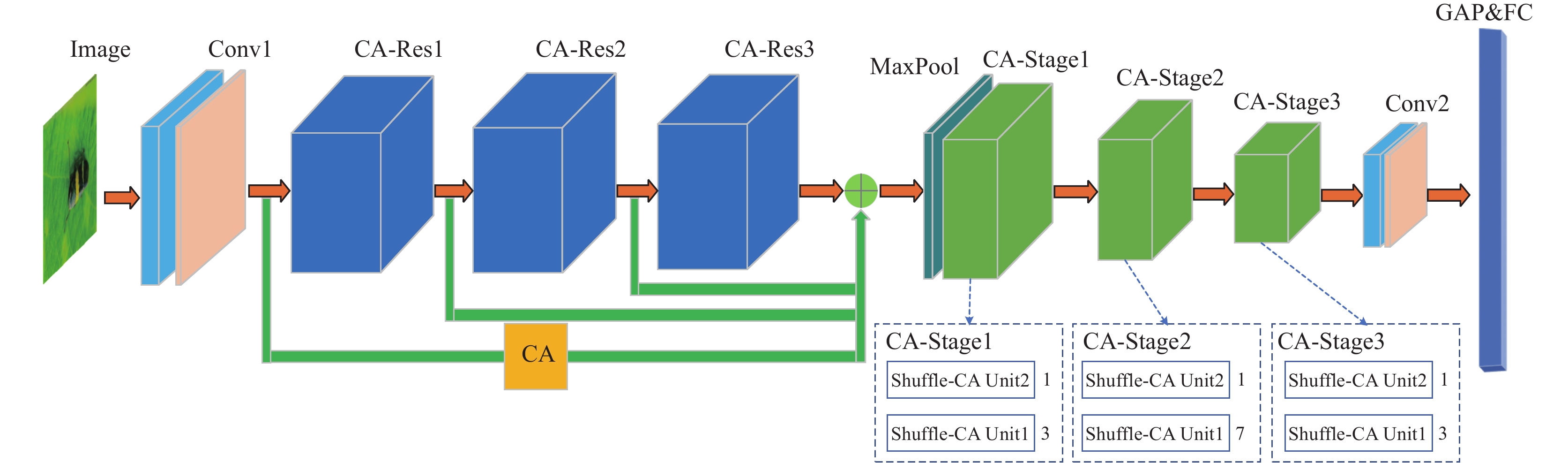

2.1 网络架构由于自然环境中作物害虫体积小、颜色与背景相近, 而且图像本身具有各种噪声和复杂背景等因素, 不利于网络模型对害虫类别的辨识. 面向作物害虫识别的实际应用需求, 本文选取轻量化网络ShuffleNetV2 0.5×为基准, 兼顾识别准确率和抗干扰能力, 设计了HOR-Shuffle-CANet网络模型, 该网络的整体架构如图3所示. 图3中, 在HOR-Shuffle-CANet中输入待识别的作物害虫图像后, 先通过第1层卷积层提取低级特征; 然后通过3个嵌入CA的残差模块(CA-Res)级联, 进一步提取更为丰富的特征; 接着使用最大池化层进行下采样, 在保留主要特征的前提下, 降低参数量和计算量; 再使用3个嵌入CA的Stage模块层(CA-Stage)来提取图像的高级特征, 随后一个卷积层用来混合特征; 最后经过一个全局平均池化层 (GAP)和一个全连接层(FC)来获取作物害虫图像的识别结果. 其中, 蓝色模块代表CA-Res, 绿色模块代表CA-Stage, 3个CA-Stage是由Shuffle-CA Unit2和Shuffle-CA Unit1组成的模块层, 模块层中单元2和单元1的数量分别为1:3、1:7和1:3.
|
图 3 HOR-Shuffle-CANet网络架构图 |
2.2 参数详情
本文所设计的HOR-Shuffle-CANet模型是一个简单的轻量型卷积神经网络, 表2中列出了该模型的主要参数. 由表2可见, 在设计HOR-Shuffle-CANet时, 仅采用了1×1和3×3两种类型的卷积核, 以降低网络参数量. 此外, 3个CA-Res的输入和输出特征图的通道数保持一致, 此时内存访问成本(memory access cost, MAC)最低、运行速度最快, 满足轻量化模型的设计原则[16]. 最后, 在全连接层中还使用了随机失活(dropout)[12], 它可以有效减少隐含层节点间的相互作用, 有助于避免过拟合, 在一定程度上达到正则化的效果, 使得模型的泛化性能更强.
|
|
表 2 HOR-Shuffle-CANet网络参数详情 |
2.3 注意力机制
运用在深度学习中的注意力机制与人类的注意力机制类似, 皆是从众多信息中选择出重点关注的信息, 并投入更多的注意力资源[21]. 注意力机制能够灵活地捕获全局信息和局部信息之间的联系, 它的目的就是突出显著有用特征, 抑制和忽略无关特征.
本研究使用坐标注意力机制, CA[22]模块是一种针对轻量级网络设计的新型混合域注意力模块, 将空间注意力[23]和通道注意力[24]组合起来, 其结构如图4所示. CA模块采用了有效的方法来获取通道关系和位置信息, 实现了进一步抑制背景噪声和对作物害虫重点信息的关注, 并输出更具害虫本质特性的精细特征. 它不仅捕捉了网络通道间的长期依赖关系, 而且保留了精确位置信息的特性, 使得网络能够在不失去精确位置信息的情况下, 同时关注与害虫有关的区域.
具体而言, 其过程分为以下3步.

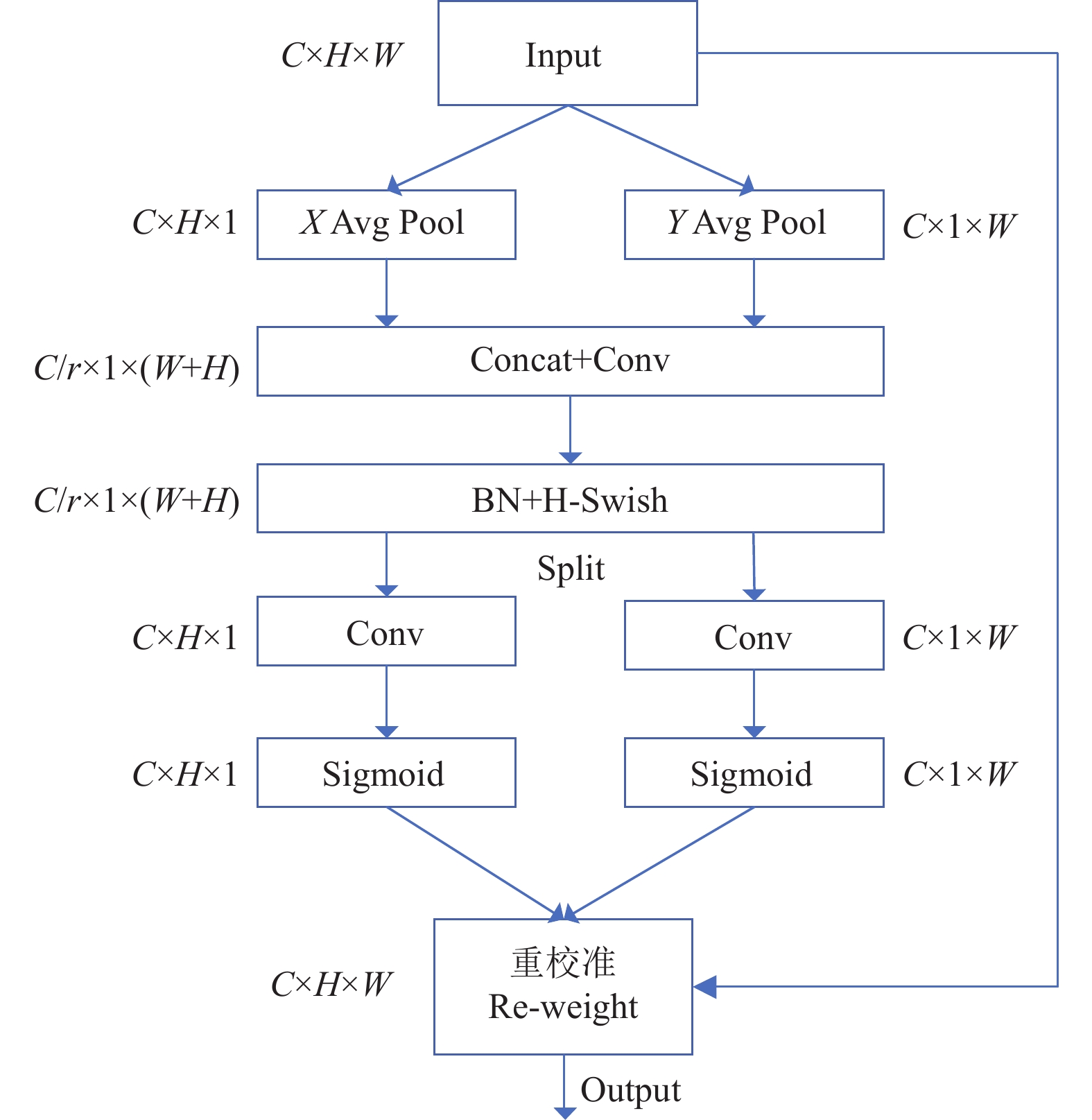

Step 1. 坐标信息嵌入: 给定一个输入特征图, 将全局平均池化为两步操作(一对1D池化), 即用两个池化核H×1和1×W沿着特征图的两个不同方向(水平和垂直)进行池化, 得到两个嵌入后的信息特征图.
Step 2. 坐标注意力生成: 将得到的两个嵌入特征图沿着空间维度进行拼接(concat), 经过共享1×1卷积降维变换和H-Swish函数[25]激活. 随后沿着空间维度进行切分(split)操作得到两个分离的特征图, 再对它们进行1×1卷积变换和Sigmoid函数激活, 最后分别得到水平方向和垂直方向的注意力向量.
Step 3. 特征图重校准: 将输入的特征图与具有位置信息的两个方向上的特征图, 通过按照元素相乘的方式来获取CA模块的增强特征表达, 从而完成对特征图的重校准.
|
图 4 坐标注意力机制(CA模块) |
本文所设计的HOR-Shuffle-CANet模型中嵌入CA模块的3处地方.
1) 在网络的第1层卷积层的捷径分支处连接CA模块, 如图3所示.

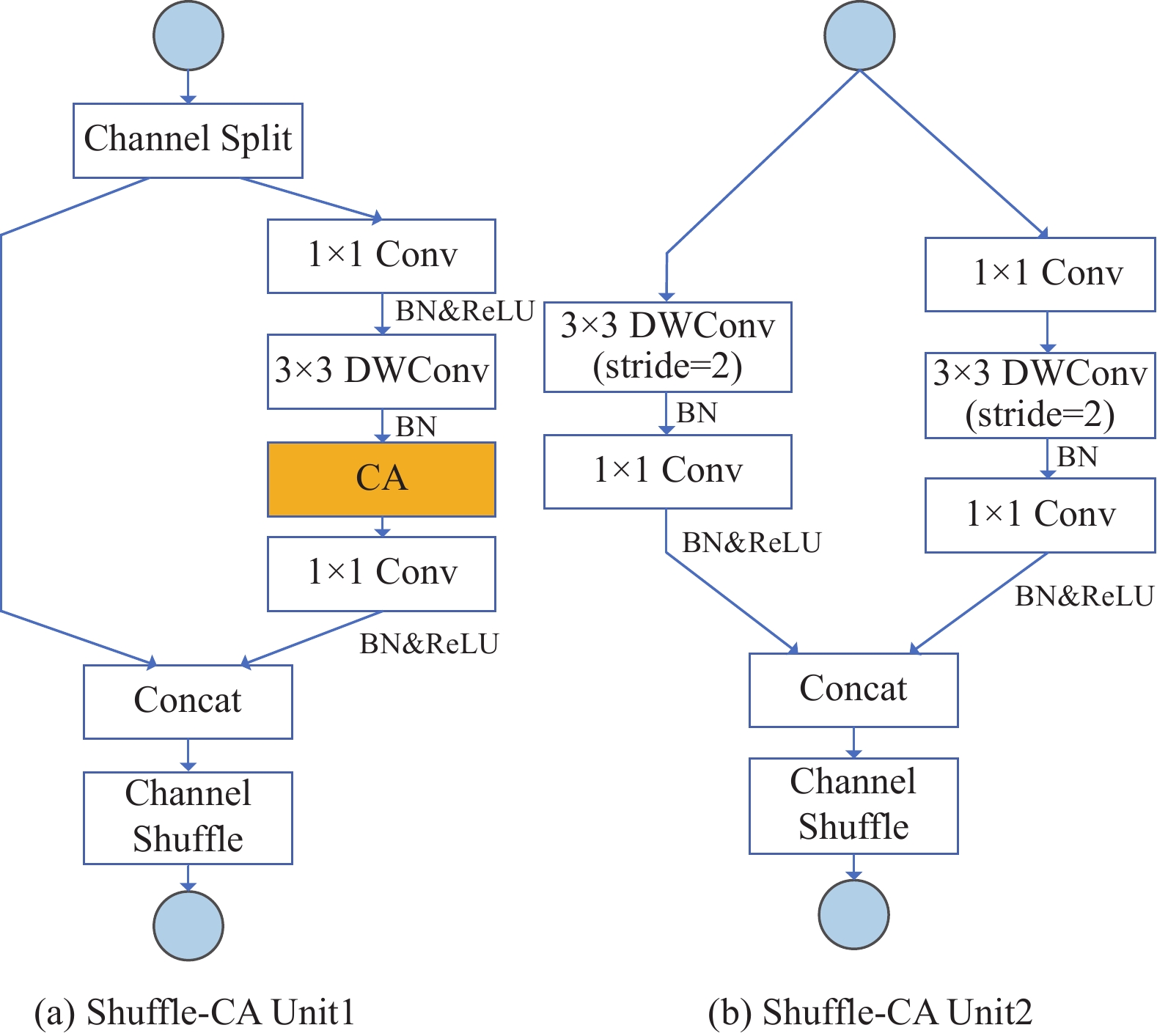

2) 在ShuffleNetV2 Unit1的深度卷积(depthwise convolution, DW卷积)输出的后面连接CA模块, 即Shuffle-CA Unit1 (基本单元), ShuffleNetV2 Unit2作为Shuffle-CA Unit2 (下采样单元), 如图5所示.
3) 在高阶残差模块的子模块内嵌CA模块, 即CA-Res模块, 如图6所示.
这是因为CA模块结合了卷积层提取的特征来改变权重参数, 通过赋予更大的权重来强化重要通道的特征, 通过赋予较小的权重来削弱非重要通道的特征, 从而使网络不会因为卷积操作而丢失更多关键的害虫信息, 从而增强了模型识别不同类别作物害虫的能力.
|
图 5 Shuffle-CA Unit |
2.4 高阶残差模块
2015年, He等[11]提出了一种残差块结构, 它可以通过捷径连接的方式来获得网络中某一层的激活, 然后迅速反馈到另外一层, 甚至是神经网络的更深层. 这有效地解决了深层网络训练时的退化问题, 利用残差块设计的ResNet模型在ILSVRC上取得了很好的成绩. ResNet可以加速网络拟合, 同时能够达到更高的识别准确率.
基于已有工作和后续的消融试验分析表明, 使用3个残差模块的级联操作[26, 27], 即高阶残差模块(high-order residual, HOR)可以有效地提高ShuffleNetV2网络的识别准确率. 在图3中, 为了有效地利用不同层的特征, 将第1层卷积操作后的特征映射和经过捷径分支处CA模块后所得到的增强特征表达进行特征图的重校准, 新的输出特征映射和前3个CA-Res模块的输出一起连接, 实现特征复用. 这样不仅能为后面的网络层提供更为丰富的特征, 使得模型的识别准确率更高, 还能间接提高模型的鲁棒性, 增强其抗干扰性能. 因此, 本研究考虑将HOR和CA模块融合, 其结构如图7所示. 此外, 并将嵌入CA的HOR引入ShuffleNetV2网络中, 其在HOR-Shuffle-CANet网络中的结构, 如图3所示.

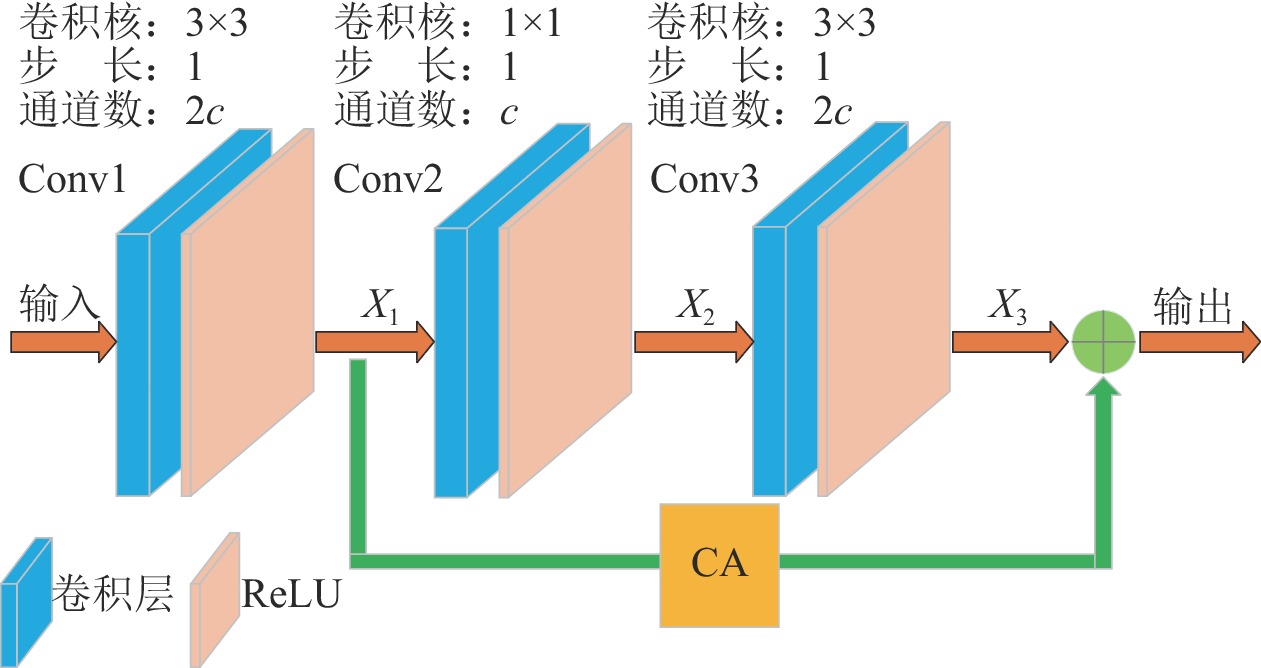

由图6可得, CA-Res模块是由Conv1、Conv2、Conv3和一个内嵌CA模块这4部分构成. 输入经过这3个卷积层后的输出分别为X1、X2、X3, 其参数设置如图6所示. 其中, X1和X3的通道数相同, 可以直接级联起来, 将X1经过捷径分支处CA模块增强后所得到的具有注意力信息的特征映射和X3之和作为整个CA-Res模块的总输出.
|
图 6 CA-Res模块结构图 |
|

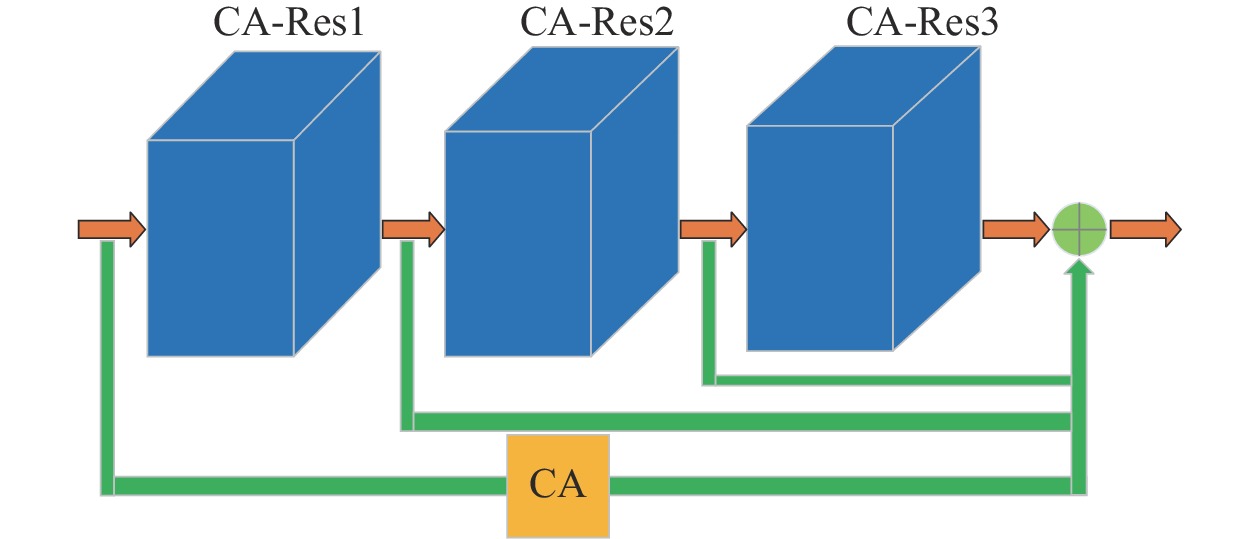

图 7 嵌入CA的高阶残差模块结构图 |
2.5 双稳态逻辑损失函数
对于含有噪声的训练集, 在训练过程中使用的损失函数对模型的效果具有很大影响. 而逻辑损失函数, 一直是一个标准的选择, 用来训练深度神经网络进行分类. 这个损失涉及在最后一层的激活层上使用Softmax函数来形成类别概率, 然后获得真实标签和预测标签之间的相对熵.
逻辑损失是最后一层的激活凸函数, 但是在使用这个函数训练含噪数据集时存在以下两个问题: ① 错误标记的数据所产生的影响会扩展到决策边界, 即在分类边界附近存在错误标记的训练样本的情况下, 由于Softmax函数对这些类别进行概率分配的尾部呈指数衰减, Softmax函数的短尾会强制分类器将决策边界扩展到嘈杂的训练示例; ② 离群点会对总损失产生很大的影响, 即从优化的角度来看虽然是可取的, 但凸损失已经被证明很容易出现异常值[28], 这是因为每个样本在激活函数作用下的损失会无限增大. 这些异常值可能对应于造成大梯度的极端示例, 或远离决策边界的错误分类训练示例[18]. 因此, 在输出层采用凸损失函数, 对含噪数据集来说显得并不可取.
标签平滑是一种用于分类问题的正则化技术, 通过修正损失函数, 可使模型在训练时不会对其所预测的训练数据标签过度自信, 从而确保模型的泛化性.
因此, 本研究使用带LSR的双稳态逻辑损失函数来替换神经网络中的Softmax输出层, 调整温度
| $ {\hat y_i} = \frac{{\exp \left( {{{\hat a}_i}} \right)}}{{\displaystyle\sum\limits_{j = 1}^k {\exp \left( {{{\hat a}_j}} \right)} }} = \exp \left( {{{\hat a}_i} - \log \sum\limits_{j = 1}^k {\exp \left( {{{\hat a}_j}} \right)} } \right) $ | (1) |
其中,
首先, 分别定义带
| $ {\log _{{t_1}}}\left( x \right): = \frac{1}{{1 - {t_1}}}\left( {{x^{1 - {t_1}}} - 1} \right) $ | (2) |
| $ {\exp _{{t_2}}}\left( x \right): = \left[ {1 + \left( {1 - {t_2}} \right)x} \right]_ + ^{1/\left( {1 - {t_2}} \right)} $ | (3) |
然后, 将式(1)替换为使用式(3)的稳态版本, 即:
| $\left\{ { \begin{gathered} {{\hat y}_i} = {\exp _{{t_2}}}\left( {{{\hat a}_i} - {\lambda _{{t_2}}}\left( {{\boldsymbol{\hat a }}} \right)} \right){\text{, where }}{\lambda _{{t_2}}}\left( {{\boldsymbol{\hat a}}} \right) \in R \\ {\rm{s.t.}} {\text{ }}\sum\limits_{j = 1}^k {{{\exp }_{{t_2}}}\left( {{{\hat a}_j} - {\lambda _{{t_2}}}\left( {{\boldsymbol{\hat a}}} \right)} \right)} = 1 \\ \end{gathered}} \right. $ |
其中,
接着, 使用标签平滑编码来生成新的真实标签
| $ {y_i} = \left( {1 - \varepsilon \times k/{}\left( {k - 1} \right)} \right) \times {y_i} + \varepsilon /{}\left( {k - 1} \right) $ |
其中,
最后, 使用式(2)的稳态版本替换新的真实标签
| $ \sum\limits_{i = 1}^k {\left( {{y_i}\left( {{{\log }_{{t_1}}}{y_i} - {{\log }_{{t_1}}}{{\hat y}_i}} \right) - \frac{1}{{2 - {t_1}}}\left( {y_i^{2 - {t_1}} - \hat y_i^{2 - {t_1}}} \right)} \right)} $ | (4) |
其中, 当
所有试验均是在Windows 11 64位操作系统下实现的. 硬件环境: 计算机内存为32 GB, 搭载12th Gen Intel(R) Core(TM) i7-12700 @ 2.10 GHz处理器; GPU采用NVIDIA GeForce RTX 3080, 显存容量为12 GB. 软件环境: Python 3.6.13; 开源的深度学习计算框架PyTorch 1.7.0.
综合考虑试验设备的性能和预试验的训练效果, 每批次样本数(batch size)设定为64. 初始学习率设置为0.01, 学习率更新采用Warmup[11]和余弦退火衰减策略[29]; 后续模型中损失函数未标注说明则默认使用带LSR的交叉熵损失函数, 已标注说明则使用带LSR的双稳态逻辑损失函数, 参数取值为
本研究选用准确率(Accuracy)、精确度(Precision)、召回率(Recall)和F1值[31]这4个主要指标来衡量HOR-Shuffle-CANet模型的识别性能.
对于图像分类模型, 准确率是最为重要的评价指标. 准确率反映的是被模型正确识别的样本数占总样本数的概率值; 精确度反映的是模型预测为正样本的数量中实际上被正确识别的概率值; 召回率反映的是原始样本中的正样本被正确识别的概率值; F1值为精确度和召回率的调和平均数. 以上各指标的对应计算公式分别为式(5)–式(8):
| $ {{Accuracy}} = \frac{{{{TP}} + {{TN}}}}{{{{TP}} + {{TN}} + {{FP}} + {{FN}}}} $ | (5) |
| $ {{Precision}} = \frac{{{{TP}}}}{{{{TP}} + {{FP}}}} $ | (6) |
| $ {{Recall = }}\frac{{{{TP}}}}{{{{TP}} + {{FN}}}} $ | (7) |
| $ {{F1}} = \frac{{{{2}} \times {{Precision}} \times {{Recall}}}}{{{{Precision + Recall}}}} $ | (8) |
其中, TP(true positive)、FP(false positive)、TN(true negative)和FN(false negative)分别表示真阳性、假阳性、真阴性和假阴性的样本数量.
为了更好地评价HOR-Shuffle-CANet模型的开销, 通过参数量和浮点运算量(FLOPs)[31]指标与其他优秀模型进行对比, 参数量和浮点运算量常用来衡量模型的复杂度[32].
混淆矩阵(confusion matrix) [33]是一个评估模型预测结果的度量标准, 常用来评价分类模型的优劣. 本研究将分类模型对每个类别的预测结果是否正确以矩阵的形式进行可视化, 其中对角线上的元素表示各类别作物害虫被正确分类的数量, 其他元素则表示被错误分类的数量.
4 结果与分析 4.1 消融试验为了实现模型的轻量化, 本文选取了ShuffleNetV2网络结构中模型参数最少的ShuffleNetV2 0.5×作为基准网络. 如表3所示, 为了验证本文所设计的HOR-Shuffle-CANet模型的可行性和有效性, 在相同试验条件下, 采用以下5种消融试验方案: 1) 仅采用ShuffleNetV2 0.5×基准网络; 2) 在方案1的基础上嵌入CA模块; 3) 在方案1的基础上加入HOR; 4) 在方案2和方案3的基础上进行融合形成本文所设计的轻量级网络模型HOR-Shuffle-CANet; 5) 在方案4的基础上采用带LSR的双稳态逻辑损失函数对HOR-Shuffle-CANet模型进行优化训练.
从表3的5种消融试验方案的试验结果中, 比较方案1和2可知, 嵌入CA模块使得模型的准确率提高了0.72个百分点. 从方案1和3的试验结果可知, 当加入了HOR时, 模型的识别准确率获得了1.82%的提升, 这验证了加入HOR可以有效地提高识别准确率. 对比方案1和4的结果表明, 当同时使用HOR和CA模块时, 在仅增加部分参数量和计算量的情况下, 模型的准确率提升了1.43%. 此外, 比较方案4和5可知, 采用带LSR的双稳态逻辑损失进行优化模型训练, 在不增加模型参数量的前提下, 模型的准确率整体提高了2.11个百分点. 最后, 从方案1和5的试验结果可知, 本文HOR-Shuffle-CANet模型的识别效果良好, F1值可达90.57%, 准确率提升到91.22%. 与基准网络相比, HOR-Shuffle-CANet模型在自然场景下常见作物害虫的识别准确率提升了3.54个百分点. 因此, 本研究的模型改进方案和网络训练方案是有效和可行的.
|
|
表 3 HOR-Shuffle-CANet模型消融试验对比 |
4.2 与优秀模型对比
为了进一步检验HOR-Shuffle-CANet模型的识别效果, 在试验条件保持一致的情况下, 利用自然场景中10类常见作物害虫图像数据集, 将本文所设计的HOR-Shuffle-CANet模型与AlexNet 、VGG-16[34]、GoogLeNet、Xception[35]、ResNet-34这5种经典卷积神经网络以及SqueezeNet[36]、MobileNetV3-Small[25]、EfficientNet-B0[37]这3种轻量级网络进行对比试验. 表4分别显示了这些模型的复杂度和测试集识别准确率, 并与同类优秀轻量级网络的验证集准确率曲线进行了可视化对比, 如图8所示.
|
|
表 4 不同CNN模型识别准确率对比 |
由表4和图8可见, 针对在自然环境下常见作物害虫识别问题时, 不同层数和结构的CNN模型具有不一样的识别效果. 本文设计的HOR-Shuffle-CANet模型识别准确率要高于其他模型. 对比各模型的参数量和浮点运算量可知, HOR-Shuffle-CANet模型的参数量仅为0.39 M, 浮点运算量也仅高于MobileNetV3-Small轻量级网络. 除了SqueezeNet、MobileNetV3-Small和EfficientNet-B0轻量级网络以外, HOR-Shuffle-CANet模型参数量和浮点运算量都远少于其他经典卷积神经网络模型. 综上所述, HOR-Shuffle-CANet模型在保证模型性能的同时, 又保证了模型的参数量和运算量, 因此该模型可实现移动端的作物害虫识别.
4.3 抗干扰性能对比为了评估HOR-Shuffle-CANet模型的鲁棒性, 在10类常见作物害虫图像数据的测试集中加入了不同等级的多种噪声, 并列出了各模型的识别准确率结果, 如表5所示.
|

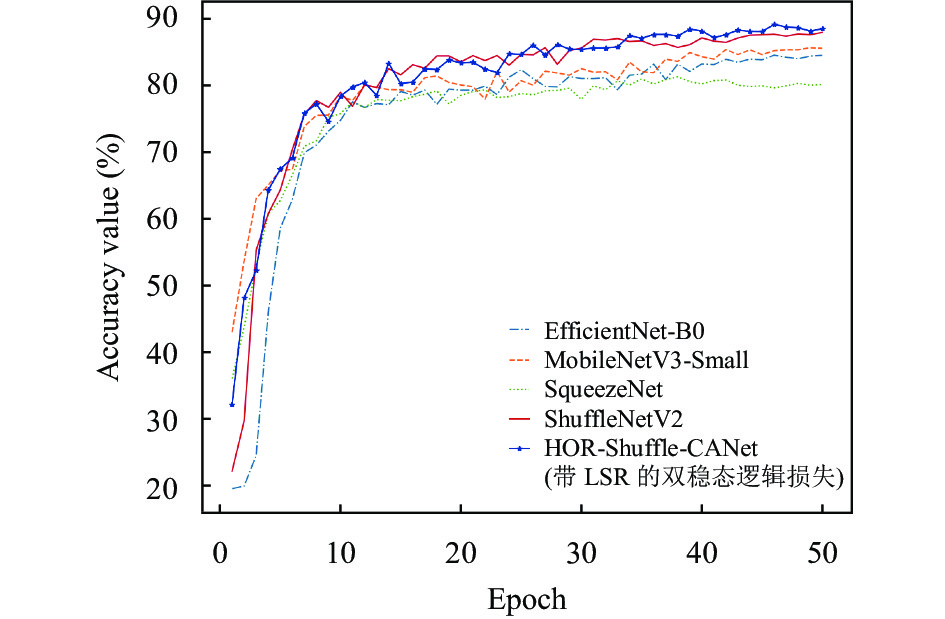

图 8 准确率曲线对比图 |
|
|
表 5 添加不同噪声时的识别准确率对比 (%) |
表5中添加不同噪声时最高识别准确率是以加粗字体来表示的. 显而易见, 当添加了不同等级的高斯、椒盐、高斯+椒盐噪声后, HOR-Shuffle-CANet模型的识别准确率均高于其他对比模型. 在加入不同等级的噪声干扰后, HOR-Shuffle-CANet模型的识别准确率衰减较慢, 同时保证准确率比其他3种模型更高, 对噪声的抗干扰性能最强. 这是因为前期的高阶残差可以提供更为丰富的害虫特征给后面的网络层, 有效提高模型的识别准确率; CA模块能够进一步抑制背景噪声和对作物害虫重点信息的关注, 有效增强模型的鲁棒性; 带LSR的双稳态逻辑损失函数能够解决训练含噪数据集时逻辑损失函数的两个缺点, 使得模型对噪声的适应能力更强. 上述试验结果表明, 本文设计的HOR-Shuffle-CANet模型在面向自然环境下作物害虫图像识别问题时, 具有高识别准确率、强鲁棒性和较好的抗干扰性能等特点, 可以满足实际应用需求.
4.4 类激活图可视化分析为了直观地展示HOR-Shuffle-CANet模型的有效性, 使用Grad-CAM技术[38], 选取了部分作物害虫的测试集图像对ShuffleNetV2 0.5×基准网络和HOR-Shuffle-CANet模型分别进行了类激活图可视化对比分析. 如图9所示, 第1行作物害虫是locust (蝗虫), 第2行是gryllotalpa (蝼蛄), 第3行是spodoptera litura (斜纹夜蛾). 其中, 激活图色条权重越大越有利于害虫的正确识别.

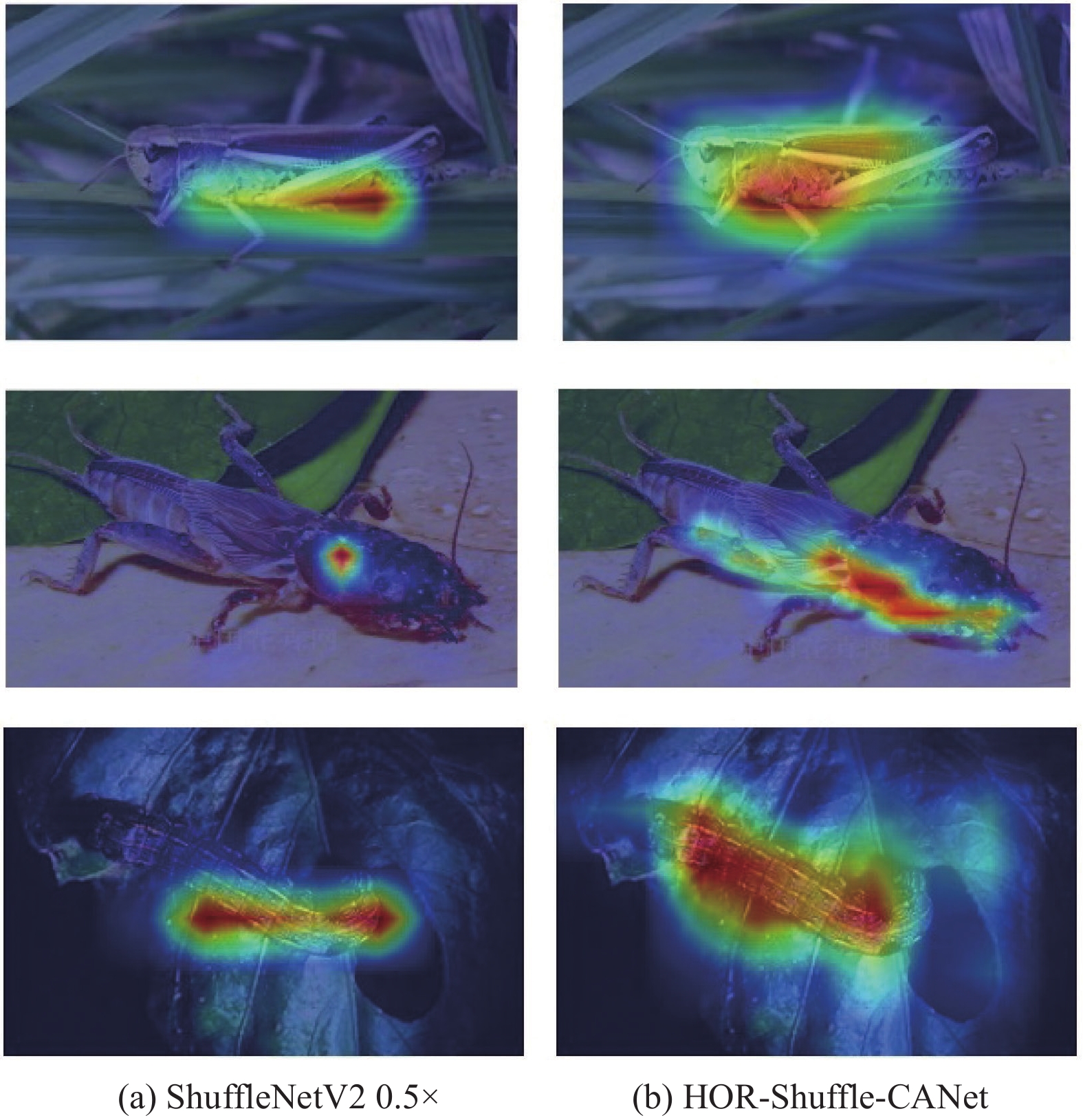

从图9可以看到, 使用同一张原始作物害虫图像时, 本文选取的ShuffleNetV2 0.5×基准网络虽然也能注意到害虫相关区域, 但定位不够准确, 仅集中在局部区域. 而HOR-Shuffle-CANet模型由于受背景区域的关注较少, 可以精确定位到目标害虫在图像中所处的主要位置, 使得复杂背景的干扰较小. 这说明了CA模块能够对特征的关键区域进行有效提取, 对背景区域的噪声干扰起到抑制作用. 因此, 该模型具有较强的注意力学习能力, 可以有效提高作物害虫的识别准确率.

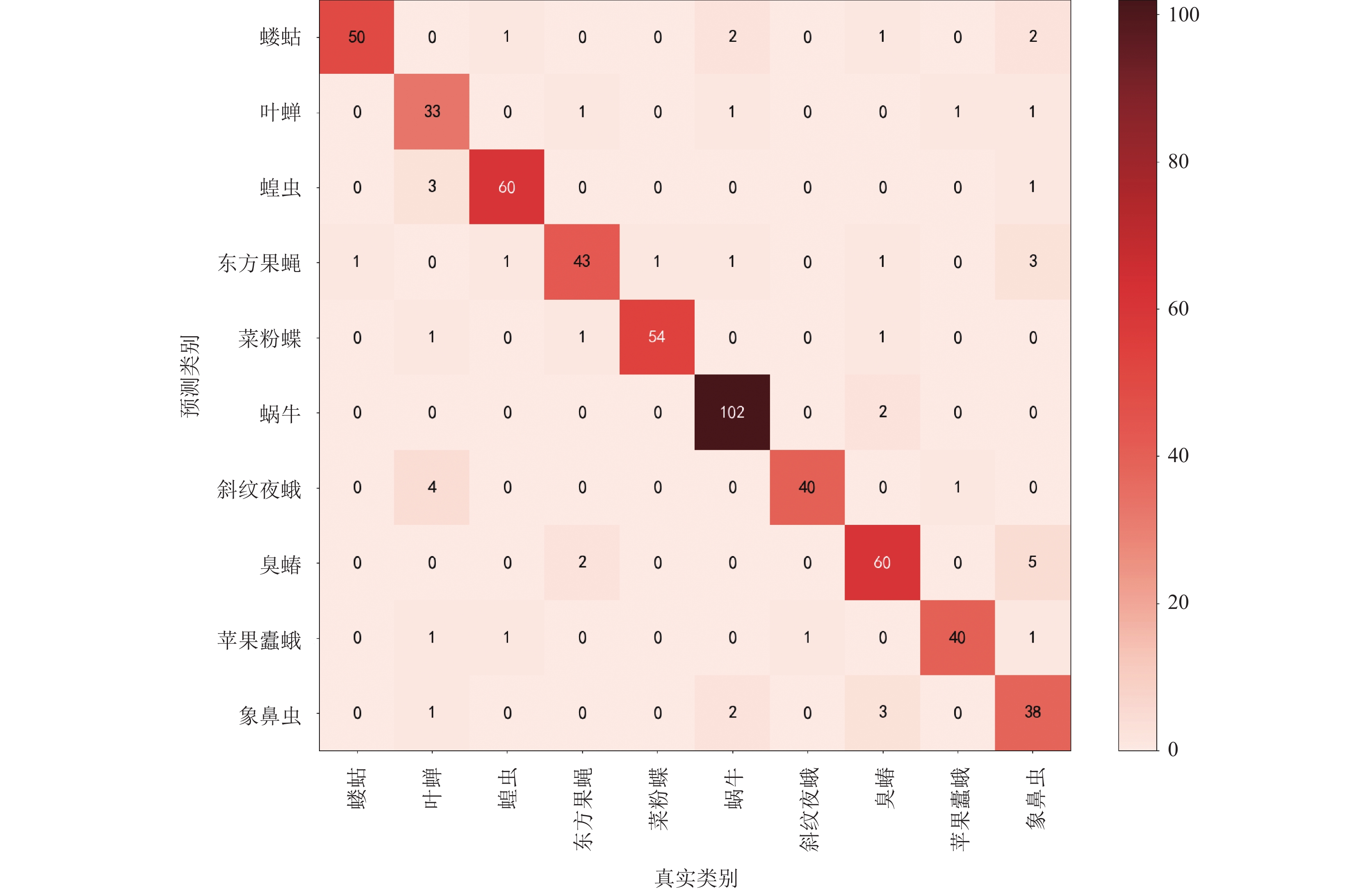

4.5 不同类别作物害虫识别结果为了更清晰地展现HOR-Shuffle-CANet模型识别不同类别作物害虫的效果, 绘制了该模型在测试集上识别结果的混淆矩阵, 如图10所示. 其中, 混淆矩阵对角线表示正确识别各类别作物害虫的数量.
最后, 还详细列出了该模型在测试集上各类别作物害虫的识别精确度、召回率和F1值, 如表6所示.
试验结果表明, HOR-Shuffle-CANet模型在测试集的大部分作物害虫上都获得了比较好的识别结果, 这说明该模型的可靠性较高.
|
图 9 不同模型的害虫图像类激活图 |
|
图 10 作物害虫混淆矩阵 |
5 总结与展望
面向作物害虫识别的实际应用需求, 本文设计了一个基于高阶残差和注意力机制的轻量级CNN模型(HOR-Shuffle-CANet), 用于解决农业生产实践中作物害虫识别模型难以部署在计算资源有限和低性能的移动端等问题. 为了验证此模型, 本文采用带LSR的双稳态逻辑损失函数进行模型优化, 在自然场景中10类常见作物害虫图像数据集上进行了大量的相关试验. 试验结果表明, HOR-Shuffle-CANet模型在参数量、计算量和准确率之间达到了良好的平衡并使得模型性能保持在较高水平, 在自然环境下10类常见作物害虫的识别准确率可达91.22%, 具有高识别准确率、强鲁棒性和较好的抗干扰能力等特点.
|
|
表 6 测试集上的识别精确度、召回率和F1值 (%) |
在今后的研究中, 将进一步扩充和完善自然场景中作物害虫数据集的种类, 考虑将高阶残差模块和其他新兴技术更好地融合, 继续完善模型结构来提升网络的识别准确率和鲁棒性, 促进智慧农业的发展.
