在社会高度发展的今天, 视频已经成为人们生活中不可或缺的一部分. 大小机构也开始了对视频内容的解构分析与对价值的深度挖掘, 例如视频索引建立、视频分类、视频分割、视频信息提取等. 而对视频场景的切换进行检测往往是进行各种操作的基础, 好的视频场景切换检测算法可以为视频下一步的处理提供更优秀的更具有识别性的基本数据集. 所以对视频场景切换检测方法的研究有很大的意义.

近些年来, 随着机器学习算法的发展, 基于学习和模型的方法在该领域也取得了突出的成果. 有学者通过三重损失学习的方法, 将视频场景切换的问题转换为对场景的二分类问题^[1]; 还有学者将深度神经网络-隐马尔科夫等模型用于视频场景分割算法^[2], 同样获得了优秀的检测效果;文献[3]结合CNN和RNN的能力, 突破了单一架构的局限性; 文献[4]中通过利用图像的正交矩作为特征值, 同时采用快速块处理方法和嵌入正交多项式算法进行特征提取从而提高了算法处理速度. 既然基于机器学习的方法进步得如此迅猛, 对传统算法的学习与研究的意义是什么呢? 首先机器学习算法为了服务于特定的场景一般都需要经过大量的数据训练, 同时针对不同的使用场景, 需要的训练集合也不尽相同, 而利用图像的基本特征的传统算法无需训练, 可以做到拿来即用; 另外机器学习算法也可以参考传统算法中的一些内容, 来建立更加完善的模型. 所以对传统算法的研究仍然有很大的意义^[5].

传统算法的做法一般是对相邻图像的信息进行定量表示, 并对定量信息进行相似度估计, 最终根据设定的阈值进行场景切换判断. 将信息定量化表示的经典方法有像素比较法、直方图比较法、基于边缘的方法等^[6]. 其中像素比较法抗干扰性差, 容易受噪声影响; 直方图比较法较为稳定, 但容易忽略图像的纹理信息; 基于边缘的方法运算量大, 时效性差.

为更好地使用传统算法实现视频场景切换的检测, 国内外研究人员采用了各种不同的处理方式. 文献[7]在使用基于直方图的方法时, 通过在图像上建立矩形环的方式, 在一定程度上保留了图像的空间特征. 而文献[8]中则提出了一种基于ORB的场景切换检测方法, 证明了基于图像特征点判断场景切换的可行性.

根据上述情况, 笔者结合视频图像中的颜色信息与特征点信息^[9], 设计了一套动态因子, 通过使用这些动态因子, 可以缓解各种基本方法的缺陷给算法带来的影响; 同时动态规划算法的执行步骤, 最终实现一种融合多种方法的规范化处理流程. 经过实验验证, 该方法的速度稳定, 且拥有较好的检测效果.

1 基本特征相似度估计 1.1 HSV相似度估计

HSV是图像的一种三维的颜色空间模型, 由色调(H)、饱和度(S)、明度(V)这3个参数对颜色进行综合描述. HSV颜色空间可以通过RGB线性颜色空间变换得到, 人眼对该种模型的感知度较高^[10]. 由于邻帧图像的色调与饱和度变化的参考性较强, 而明度变化的参考性最弱, 为保证方法效率, 计算方法保留色调与饱和度两个属性. 将两个属性按照数值各自分为16个等长区间, 并根据式(1)确定像素所属的直方图坐标(直方图宽度为256). 式(1)中P为像素点的直方图坐标, H为将色调按大小均分为16份后, 像素点的色调值, S为将饱和度按大小均分为16份后, 像素点的饱和度值.

$ P = H \times 16 + S $

(1)

计算图像中各个像素点的直方图坐标, 最终可以生成图像的颜色特征直方图. 对于两个不同图像的颜色直方图, 采用式(2)计算图像的色彩相似度S_h. 相似度越接近1, 代表图像越相似, 相似度越接近0, 代表图像间差异越大. 其中n为直方图宽度, a_i, b_i分别为两幅图像的颜色直方图在点i上的值.

$ {S_h} = \frac{1}{n} \times \sum\nolimits_{i = 1}^n {1 - \frac{{\left| {{a_i} - {b_i}} \right|}}{{\max ({a_i}, {b_i})}}} $

(2)

基于图像颜色信息的直方图相似度估计方法具有抗干扰性强的特点, 但使用该方法会忽略图像纹理信息, 造成颜色相似的视频切换点的漏判.

1.2 哈希相似度估计

该方法的基本概念是使用感知哈希的方式生成相邻图像的指纹对, 并对生成的指纹对进行基于汉明距离的相似度估计.

这里使用的感知哈希算法流程为:

(1)首先将图像进行压缩, 压缩至32×32, 从而消除图片尺寸比例带来的差异, 并在一定程度上减小高频和细节上的差异所造成的影响.

(2)将图像的三色通道转换成单一灰色通道, 并提取颜色信息生成32×32大小的灰度矩阵.

(3)对灰度矩阵使用DCT (离散余弦变换)进行有损的图像压缩, 提取矩阵左上角8×8的矩阵作为最终的参考矩阵.

(4)求出该区域内的平均灰度值.

(5)根据矩阵中各点的灰度值与平均灰度的大小关系, 确定二进制数的该位信息, 从而生成64位指纹.

得到图像的指纹之后, 可以根据指纹的汉明距离对图像进行相似度估计, 采用式(3)计算图像的纹理相似度S_p. 相似度越接近1, 代表图像越相似, 相似度越接近0, 代表图像差异越大, 其中n为指纹的长度.

$ {S_p} = \frac{1}{n}\sum {\left\{ \begin{gathered} 0, \; {\rm{different}} \\ 1, \; {\rm{same}} \\ \end{gathered} \right.} $

(3)

该方法可以在一定程度上保留图像的纹理信息, 但对旋转放缩等类型的图像剧烈变化, 稳定性远不如基于颜色的直方图相似度估计方法, 可能会造成误判.

1.3 融合因子与动态阈值

由于视频的种类繁多, 且相同种类的视频也会有不同的背景变动情况, 所以对于不同视频应选用不同的相似度阈值进行场景切换的判定. 文献[11]中通过建立动态阈值的方法, 实现针对不同视频的使用不同的阈值. 参考该方法, 笔者结合本文算法, 重新设计了动态因子.

由于相邻帧有很大可能具有相似的特征, 所以帧图像的相似度参考值S也应该考虑该帧图像的前置区间内各帧的图像相似度, 故在完成每幅图像的场景切换判定后, 根据式(4), 计算新相似度参考值. 这里的相似度参考值即为判断该帧图像是否经过场景变换的一个参考值. 其中S_o为旧的相似度参考值, 而S_n为最新帧的图像相似度, a为传播因子, a越小代表过去的帧图像的相似度对相似度参考值的影响越小. 经过测试, a值选取0.9效果较好, 选取0.9时, 当前帧向前20帧的帧图像的相似度对相似度参考值的影响值小于0.9²⁰≈12%, 且旧帧与当前帧越接近, 其相似性的对参考值的影响也越强.

$ S = {S_o} \times a + {S_n} \times (1 - a) \; (0 \leqslant a \leqslant 1) $

(4)

考虑到基于颜色信息与纹理信息对图像进行相似度评估的方法各自的优点, 将使用第1.1节与第1.2节中方法计算得到的相似度做融合处理, 根据式(5)对相似度进行融合. 其中M为融合因子, M越高代表基于颜色信息的相似度S_h参考性越强, 基于纹理信息的相似度S_p参考性越弱.

$ {S_n} = M \times {S_h} + (1 - M) \times {S_p} \; (0 \leqslant M \leqslant 1) $

(5)

实验发现, M的优秀值并不固定, 与两种方法计算得到的相似度的可靠性有关, 即使用颜色直方图方法得到的相似度的可靠性越高, 则在融合时该方法应该占有的比重就越大, 于是引入动态融合因子的概念. 为此, 首先将式(4)中的相似度参考值进行概念上的扩展, 见式(6). 其中C_a、C_j、T_a、T_j分别代表颜色特征参考值、颜色特征跳变参考值、纹理特征参考值、纹理特征跳变参考值. 跳变的判定见后文.

$\left\{ { \begin{array}{l}{C}_{a}={C}_{a}\times a+{S}_{h}\times (1-a)\\ {C}_{j}=\left\{ {\begin{array}{l}{C}_{j}\times a+{S}_{h}\times (1-a), \; 可能跳变\\ {C}_{j}, \; 不可能跳变\end{array}} \right.\\ {T}_{a}={T}_{a}\times a+{S}_{p}\times (1-a)\\ {T}_{j}=\left\{ {\begin{array}{l}{T}_{j}\times a+{S}_{p}\times (1-a), \; 可能跳变\\ {T}_{j}, \; 不可能跳变\end{array}} \right.\end{array} } \right.$

(6)

拥有各项参考值之后, 可通过式(7)得到融合因子:

$ M = \frac{{{{{C_a}} \mathord{\left/ {\vphantom {{{C_a}} {{C_j}}}} \right. } {{C_j}}}}}{{{{{C_a}} \mathord{\left/ {\vphantom {{{C_a}} {{C_j}}}} \right. } {{C_j}}} + {{{T_a}} \mathord{\left/ {\vphantom {{{T_a}} {{T_j}}}} \right. } {{T_j}}}}} $

(7)

同样我们可以根据式(8)计算获得相似度参考值:

$ S = M \times {C_a} + (1 - M) \times {T_a} $

(8)

至此我们得到了帧图像相似度, 与该图像对应的相似度参考值. 根据式(9)进行场景切换的判断. 其中Q为阈值因子, 该因子决定了判断场景切换的严格程度, Q值越大表示对于场景切换的判定越严格. S_n即为上文中提到的该帧图像的相似度.

$ \left\{ {\begin{array}{l}不存在跳变 , \; S_n > S\times Q \\ 存在跳变, \; S_n\leqslant S\times Q \end{array}} \right. $

(9)

实验发现, Q值在选取定值时的效果并不好, 所以引入动态阈值Q进行判断. 动态阈值的计算参考式(10):

$ Q = M \times \frac{{{C_j}}}{{{C_a}}} + (1 - M) \times \frac{{{T_j}}}{{{T_a}}} = \frac{2}{{{{{C_a}} \mathord{\left/ {\vphantom {{{C_a}} {{C_j}}}} \right. } {{C_j}}} + {{{T_a}} \mathord{\left/ {\vphantom {{{T_a}} {{T_j}}}} \right. } {{T_j}}}}} $

(10)

根据式(11)可以计算得到动态域值区间, 其中Q_h为区间上限, Q_l为区间下限. 经过实验在m选取2, n选取1.5时效果较好. 根据式(12)可以对场景切换进行更灵活的判定, 为接下来的流程规划做出先行准备.

$ \left\{ \begin{gathered} {Q_h} = \sqrt[m]{Q} \\ {Q_l} = {Q^n} \\ \end{gathered} \right. $

(11)

$ \left\{ {\begin{array}{l}不存在跳变, \; {S}_{n} > {Q}_{h}\\ 可能跳变, \; {Q}_{l} < {S}_{n}\leqslant {Q}_{h}\\ 一定跳变, \; {S}_{n}\leqslant {Q}_{l}\end{array}} \right. $

(12)

2 特征点相似度估计 2.1 ORB基本信息

ORB (oriented FAST and rotated BRIEF) 是oriented FAST与rotated BRIEF的缩写, 是目前比较完善的特征点提取与描述算法. 与其他的特征点提取算法相比, 例如SIFT、SURF, ORB的最大优势在于速度. 在相同的实验条件下, ORB的处理速度要比SURF快一个数量级^[12].

将ORB算法拆分成两部分, 分别是FAST快速角点检测算法和旋转BRIEF特征点描述子计算算法.

基本的FAST快速角点检测算法只需两步, 常用的FAST算法包括FAST-9、FAST-11、FAST-12, 这里以FAST-12为例. 对于某个像素点, 该算法选取以该像素点为圆心, 半径为3的圆上的16个点做参考点, 如图1. 当存在连续的12个点上的像素值与中心点的像素值差值的绝对值大于设定阈值, 则判定该中心点为一个特征点. 为进一步加快速度, FAST-12算法会先对中心点正上方、正右侧、正下方、正左侧的4个像素点, 即1、5、9、13这4个像素点进行判断, 若不存在连续3个点上的像素值与中心点的差值大于设定阈值, 则直接否决该点, 否则继续进行全16点的判断.

计算得到特征点后, 若存在相邻的特征点, FAST会对相邻的特征点做非极大值抑制, 具体做法为分别计算两点的像素值与周围16点的像素值差和, 记为该特征点的能量值, 并保留能量值较高的特征点.

基本的FAST方法并不具有尺度不变性与旋转不变性, 为此ORB对其进行了一定的改进^[13]. 针对尺度不变性, ORB参考SIFT的处理方式建立了图像金字塔, 对不同尺度的图像分别进行了高斯模糊与特征点检测, 将各尺度图像的特征点集合作为该幅图像的特征点集. 而针对旋转不变性, ORB通过使用灰度质心法, 在特征点周围选取一块特定大小的区域, 计算区域内的灰度质心, 并记录特征点到灰度质心的方向作为该特征点的方向.

BRIEF是一种对特征点进行描述的二进制描述子, 基本逻辑为在特征点邻域内反复选取点对, 根据点对中两点的像素值差异, 为二进制描述子赋值. ORB在简单BRIEF的基础上通过引入oriented FAST和统计学习的方法, 解决了旋转特征描述困难和邻域点对选取困难的问题.

2.2 特征点提取

在ORB提取特征点的过程中, 即使已经对相邻点做了非极大值抑制的操作, 仍然会有特征点冗余的情况出现. 即在某区域内, 往往可以使用少量特征点描述该区域, 但由于角点并不完全相邻, 会在某小范围内提取出大量特征点. 在拥有字幕等独立图像信息时, 该缺陷会更加明显. 由于字幕等独立图像信息的边界点大部分都为特征点, 且这些点的能量一般更高, 当设定了FAST的提取特征点上限后, 这些对场景切换检测作用较小的图像信息可能会占据绝大多数特征点, 这会极大程度地降低最终得到的图像相似度的可信度.

所以在进行特征点提取时采用分组提取与四叉树非极大值抑制^[14]的方式, 通过对特征点进行均匀化处理, 从而降低独立图像信息的影响. 特征点提取的步骤大致如下.

(1)首先将图像进行均匀分块, 经实验, 当图像分为4×4的时候效果最好.

(2)在每一块中分别进行特征点提取, 舍弃其中对应原图像的外边缘点的特征点, 便于后续计算特征点描述子.

(3)判断提取的特征点个数, 当小于一定值A时, 适当降低ORB的FAST算法阈值, 并设定最大提取数量为A, 重新提取特征点, 同样舍弃其中对应原图像的外边缘点的特征点.

(4)记录各区域信息, 包括区域特征点序列与区域分裂次数, 将其加入区域队列中, 舍弃没有特征点的区域.

(5)按照特征点数量对区域进行排序, 将特征点最多的区域从队列中取出, 若该区域分裂次数大于一定值, 或该区域特征点唯一, 直接将该区域中能量值最高的特征点记入最终的特征点列表. 否则对该区域进行均匀四叉树分割处理, 记录4个小区域的特征点信息, 将分裂次数加一, 并将特征点数大于0的小区域分别加入区域队列.

(6)重复步骤(5), 直到队列长度与最终的特征点列表长度和达到要求或区域队列为空.

(7)得到了最终的经过均匀化处理后的特征点列表.

特征点提取的大致流程见图2, 流程左边为步骤(1)–(4), 用于特征点的基本提取, 右边为步骤(5)–(7), 用于特征点的均匀化处理.

2.3 ORB相似度估计

通过第2.2节中方法得到经过均匀化的特征点集合, 记为均匀特征点; 同时将完成前3个步骤得到的特征点合并, 得到未经过均匀化处理的特征点列表, 记为完全特征点. 判断图像相似性的步骤大致如下.

(1)分别对两幅图像进行如上操作, 可以得到两幅图像的均匀特征点集A₁、A₂, 完全特征点集T₁、T₂.

(2)使用FlannBasedMatcher对A₁和T₂、A₂和T₁进行限制距离的特征点匹配, 得到匹配点集F₁、F₂.

(3)对于匹配信息F₁, 记录匹配信息中参与匹配点数量为M₁, 同时根据各点的匹配数量进行不同操作. 当匹配点数量大于0时, 记录为成功匹配点, 当匹配点数量等于1, 或匹配点数量大于1且匹配距离满足式(13)时, 记录为良好匹配点, 式(13)中D₁为最佳匹配的距离, D₂为次佳匹配的距离, r为比例因子, 经实验验证, 当r为0.75时效果最佳. 分别记录成功匹配点与良好匹配点的数量为S₁、G₁. 对匹配信息F₂进行同样的操作, 得到M₂、S₂、G₂.

(4)至此我们分别拥有两幅图像的参与匹配点数量M₁、M₂, 成功匹配点数量S₁、S₂, 与良好匹配点数量G₁、G₂. 根据式(14)可以计算得到两幅图像的相似度S_t, 其中a、b、c、d、e分别为各项对相似度的影响因子, 经过实验分别设定为0.3、0.1、0.1、0.2、0.3.

$ {D_1} \leqslant {D_2} \times r $

(13)

$ \left\{ \begin{gathered} {d_1} = 1 - \frac{{\left| {{M_1} - {M_2}} \right|}}{{\max ({M_1}, {M_2})}} \\ {d_2} = 1 - \frac{{\left| {{S_1} - {S_2}} \right|}}{{\max ({S_1}, {S_2})}} \\ {d_3} = 1 - \frac{{\left| {{G_1} - {G_2}} \right|}}{{\max ({G_1}, {G_2})}} \\ {d_4} = \frac{{{S_1} + {S_2}}}{{{M_1} + {M_2}}} \\ {d_5} = \frac{{{G_1} + {G_2}}}{{{S_1} + {S_2}}} \\ {S_t} = d_1^a + d_2^b + d_3^c + d_4^d + d_5^e \\ \end{gathered} \right. $

(14)

3 算法流程

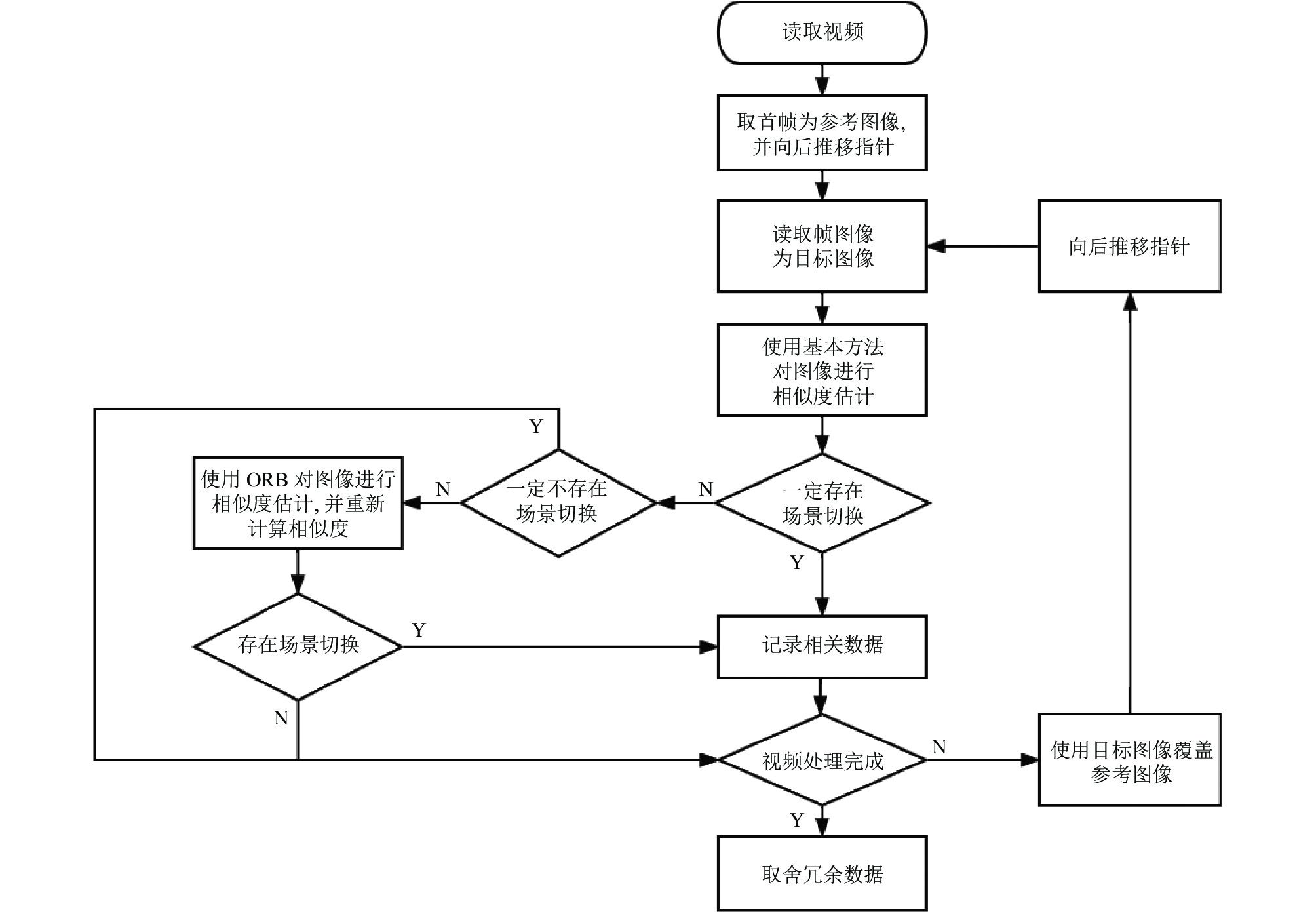

按序读取视频帧序列, 根据人眼视觉暂留时长与刷新频率, 帧读取间隔为0.2 s. 算法流程见图3.

具体的算法流程如下.

(1)将视频读入容器之中, 指针指向0, 读取帧图像作为参考图像; 并将指针向后推移0.2 s.

(2)读取帧图像作为目标图像, 首先根据第1部分中的方法对参考图像与目标图像进行基本的相似度评估, 得到相似度S_n, 并根据式(12)决定处理流程, 若不存在跳变则直接执行第(4)步; 若一定跳变则记录该帧时间与相似度到转换列表, 并直接执行第(4)步; 若可能跳变则正常执行第(3)步.

(3)根据第2部分中的方法对参考图像与目标图像进行基于特征点的相似度评估得到相似度S_t, 在同时保留两种算法相似度的条件下, 根据式(15)对相似度进行重新计算, 其中Q_o为ORB方法的相似度阈值, I为置信区间, 表示使用ORB算法得到的相似度的可靠区间大小, p为非置信区间的降维参数, 使处于非置信区间的ORB相似度对整体相似度的影响降低. 经实验Q_o、I、p分别为0.7、10、0.1时效果良好. 使用式(9)对场景切换进行最终判定, 若判定存在场景切换则记录该帧时间与相似度到转换列表.

(4)使用该帧图像覆盖参考图像, 并将指针向后推移, 返回步骤(2), 直到读取完全部视频帧.

(5)对最终的场景转换列表做非极大值抑制处理, 即当在同一时间段T内存在多个场景切换帧, 只保留相似度最低的一帧.

$ \left\{ \begin{gathered} {S_n} - {Q_o} + {S_t}, \; {\rm{if}} \; ({Q_o} - I) \leqslant {S_t} \leqslant ({Q_o} + I) \\ {S_n} - p \times ({Q_o} - {S_t}), \; {\rm{other}} \\ \end{gathered} \right. $

(15)

4 实验结果 4.1 试验条件

实验保证各方法的基本条件一致. 为保证工程的易迁移性, 使用Java+OpenCV 4.5.4进行开发. 选取的视频样本大多为场景切换较为频繁的视频, 包括环境拍摄、人物讲述、游戏介绍、动漫混剪、电影速看等多种类型, 能够保证实验样本的种类丰富. 对文献[9]中的算法进行参数调优, 将计算自适应阈值的阈值因子设定为3.0, 使其漏检与误检数据处于较均衡状态, 并与本文算法进行相同的实验.

实验中, 分别使用研究中各阶段的算法, 即只使用颜色特征的方法、只使用纹理特征的方法、融合颜色与纹理特征的方法、只使用ORB的方法、完整方法等, 同时使用文献[9]中的算法, 对数据集中的视频进行场景切换检测, 将场景切换时间集合作为数据结果, 与人工标注的场景切换时间集合进行比对, 最终输出算法处理时间, 及算法的漏检、误检时间集合.

4.2 算法效率

使用各方法对同一视频进行处理, 记录处理时长, 数据见表1. 可以看出, 通过对方法流程的设计, 减少了需要进行ORB相似度评估的图像数量, 保证了加入ORB特征检测算法后的整体运行效率. 对比文献[9]的算法, 时效性有一定的提升.

4.3 算法准确性

选取的视频样本中共519个切换点, 1619个切换检测点, 表2为各方案的实验数据, 其中方案1只使用颜色直方图进行相似度判断, 并设定相似度判阈值为0.7; 方案2融合颜色特征与纹理特征, 设定融合因子为0.6、阈值为0.7; 方案3为两种特征融合并使用动态融合因子, 阈值定为0.7; 方案4为两种特征融合并使用动态融合因子与动态阈值; 方案5为两种特征融合, 并使用动态融合因子和阈值, 且加入ORB算法, 即完整算法; 方案6为文献[9]中的算法. 表中的查全率与查准率计算参考式(16), 其中R为查全率, P为查准率, C为正确检出数, M为漏检数, E为误检数.

$ \left\{ \begin{gathered} R = \frac{C}{{C + M}} \\ P = \frac{C}{{C + E}} \\ \end{gathered} \right. $

(16)

从表2中可以看到, 只使用颜色特征时准确性较低, 在融合了纹理特征后准确度有了小幅度的提升, 通过使用动态因子, 准确性又有了一些提升, 完整算法在保证查准率的前提下, 查全率有极大的提升. 而对比文献[9]中的算法, 通过多种特征融合与动态因子的使用, 算法准确性也有所提升.

可以看到, 在加入动态阈值因子对算法进行优化后, 算法的整体准确率没有提升. 经过分析, 原因在于选取动态阈值时并不总是能命中效果最好的阈值, 但从整体来看总是能保持在较好的阈值区间. 表现在各个视频上, 加入动态阈值后能够在一定程度上提高检测的稳定性, 避免极端情况下出现大量漏检误检. 以表3中的信息为例, 该表中记录了使用确定阈值与动态阈值各自的算法稳定性, 稳定性通过算法的查全率方差V_R与查准率V_P方差来表示, 方差的计算公式如式(17):

$ \left\{ \begin{gathered} \overline R = \frac{{100}}{n}\sum R \\ \overline P = \frac{{100}}{n}\sum P \\ {V_R} = \frac{1}{n}\sum {{{(R \times 100 - \overline R )}^2}} \\ {V_P} = \frac{1}{n}\sum {{{(P \times 100 - \overline P )}^2}} \\ \end{gathered} \right. $

(17)

从结果上可以看到在未使用动态阈值因子时, 查全率或差准率总有一项的波动较大, 这样使得很难找到一个合适的定阈值, 能够同时满足高查全率与查准率. 在使用了动态阈值后, 可以做到在满足一定需求的情况下, 兼顾查全率与查准率.

5 结论

本文提出了一种融合多种方式的视频场景切换检测方法. 通过对检测的完整流程进行合理的分支规划, 并充分利用图像的基本特征, 规避了单一图像特征的缺陷. 同时设计了一套动态因子的计算与使用方式, 降低了各方法的缺陷对整体算法的影响, 从而提高了方法的稳定性, 并在一定程度上提高了方法的有效性, 最后结合ORB算法, 实现了在适当牺牲运行效率的前提下, 提升视频场景切换检测算法准确性的目标. 算法利用视频图像的基本信息, 舍弃了高级语义信息, 保证了算法迁移的便捷. 经过实验验证, 该算法具有良好的检测性能.
