网络拓扑是用来表示网络逻辑连接关系和物理连接关系的一种方法[1, 2]. 通过网络拓扑结构, 网络管理员可以清晰地管理网络中的资产, 了解资产分布; 直观地了解当前网络的运行情况, 及时发现网络故障, 进行根源分析[3]. 此外, 网络管理员可以基于网络拓扑评估网络的性能, 评估保护网络免受恶意入侵和攻击技术的有效性, 为资源配置开发改进设计[4]. 显然, 网络拓扑对于网络管理具有重要意义, 而网络拓扑发现技术成为构建网络拓扑的关键.
当前, 随着计算机技术和网络技术的飞速发展, 下游应用生态将得到快速拓展, 进一步促进了网络规模的扩大[5]. 复杂网络带来的动态性、多样性、异构性和庞大性成为网络拓扑发现技术的重点和难点, 传统的单机网络管理和维护模式已不再适用[6]. SNMP (simple network management protocol)协议目前广泛应用于网络中, 其MIB (manager information base)记录了丰富的拓扑信息, 基于SNMP的网络拓扑发现方法[7]具有算法设计易、网络负载低、发现效率高的优点, 因此, 该算法已成为研究者常于使用的拓扑发现手段之一.
此前基于SNMP的网络拓扑发现算法存在两个问题: (1)该算法都是通过获取路由设备的路由表, 根据表中的路由条目进行广度优先或深度优先遍历骨干网络. 直连路由表条目会被认定为连接一个子网. 然而, 网络中两个路由设备之间的子网存在两种情况: 一种是只有一条链路连接两个路由设备, 本文称为链路子网, 如图1(a)所示; 另一种是两个路由设备之间存在提供网络服务的网络设备, 本文称为多网口子网, 如图1(b)所示. 之前的基于SNMP的网络拓扑发现算法为对这两种子网均直接探测, 会因未考虑存在链路子网的情况而生成错误的网络拓扑结构且注入大量的探针. (2)由于特定的网络需求, 网络中的某些主机通常与多个子网相连, 其IP地址与MAC地址不再是唯一的. 当拥有多IP的设备出现在待测网络中, 此前的基于SNMP的网络拓扑发现算法可能会将它识别成多个不同的设备.
|

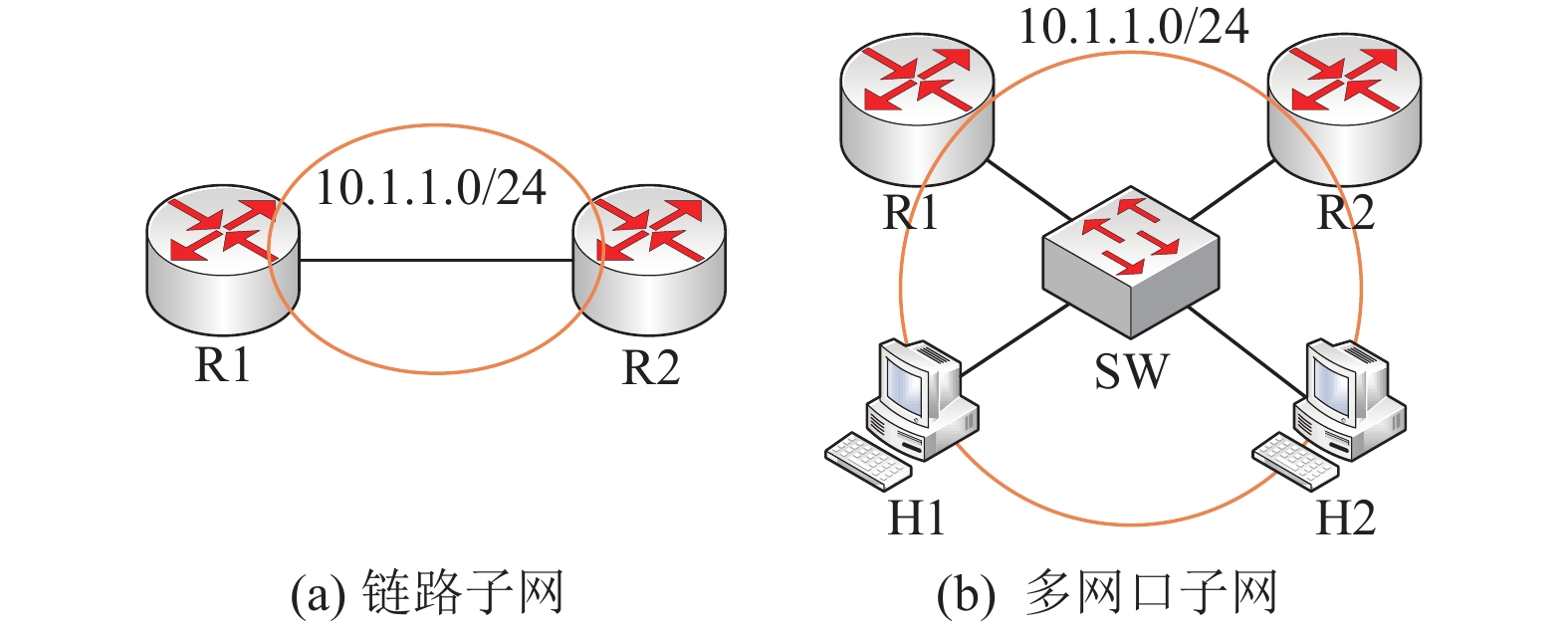

图 1 子网类型 |
针对问题1, 本文提出基于ICMP (Internet control message protocol)的子网类型识别方法, 对子网内人们惯于使用的IP地址发送ICMP探针, 根据探测出的活跃设备来判断子网类型. 在识别链路子网提高拓扑准确率的同时, 也减少了链路子网的冗余探测, 大大减少了探针数量和节省了拓扑时间. 针对问题2, 本文提出基于SNMP的多IP设备判别方法, 采用MIB-II中保存的系统信息作为设备指纹, 并建立设备指纹与设备ID的映射关系. 在探测主机时, 依据系统信息来匹配IP所属的主机. 在识别链路子网提高了拓扑准确率的同时, 利用哈希映射的快速查找原理保证了识别效率. 相比其他拓扑发现算法, 依赖的网络协议仅有SNMP, 使得可拓展性更强、适用面更广. 实验结果表明, 本文方法在仿真网络中不仅有效识别了链路子网和多IP设备, 而且减少了探针数量、节省了拓扑发现时间, 探测准确率达到了96.43%.
本文第1节介绍相关工作; 第2节介绍本文提出的基于SNMP的拓扑增强识别算法; 第3节对本文提出的基于SNMP的拓扑增强识别算法进行仿真实验, 并与相关算法的实验结果进行对比分析; 第4节总结全文并展望下一步工作.
1 相关工作基于SNMP的网络拓扑发现算法主要步骤为: 将探测源模拟成一个网管站, 收集各待测SNMP代理服务器的MIB对象, 并从MIB对象中提取拓扑信息. 利用这些信息, 先找到一个路由器, 然后获得与该路由器相连的所有子网地址、子网内的活跃设备, 以及直接相邻的其他路由器. 再以这些新发现的路由器为索引, 重复上述步骤, 直到获取待测网络的整个拓扑信息[8].
对于网络拓扑发现算法, 研究者通常注重于如何提高网络设备及其连接关系的拓扑完整性. 贝尔实验室的Breibart等[9]提出了基于MAC地址转发表的数据链路层拓扑发现算法. 他们根据转发原理总结了网络节点之间的连接关系判别引理, 并证明了引理的正确性. Jiang等[10]提出的基于MAC地址转发表的拓扑发现算法, 对交换机和主机之间的3种不同连接关系的拓扑发现进行了论述. 基于地址转发表的网络拓扑发现算法对于地址转发表的完整性具有很高要求, 因此会注入大量探针维护其完整性, 从而增加网络的负载. 虽然基于SNMP的算法适用于骨干网络的拓扑发现, 但是对于子网中的网络设备发现效率不高. 因此研究者开始采用以SNMP为主, 其他协议为辅的多协议协作的网络拓扑发现算法. Yin等[11]提出的基于SNMP、ARP (address resolution protocol)、ICMP的拓扑发现算法, 根据Bridge-MIB找出ARP表中的交换机IP和主机IP, 再根据交换机中MAC地址转发表获得与主机的连接关系. 该方法能更为精准地发现网络拓扑, 但是具有复杂连接关系的子网拓扑发现效果并不理想. Zhou等[12]提出了基于SNMP、LLDP (link layer discovery protocol)的多协议网络拓扑发现算法. 具体做法是当探测到无SNMP服务的设备, 则通过LLDP MIB获取各个端口连接的IP地址以及网络设备的连接关系. 该方法能提高拓扑发现准确度, 但对于协议的依赖更为严重. 潘爽等[13]提出的多协议融合的网络拓扑发现技术结合基于CDP (cisco discovery protocol)、SNMP的设备发现方法对逻辑拓扑发现和物理拓扑发现算法进行优化, 增加了应用层拓扑, 缺点是较为依赖设备指纹库. Nakamura等[14]提出的拓扑发现算法使用SNMP获取流量信息并分析拓扑结构, 其缺点是未考虑到多设备之间流量相似的场景. 钟成龙[15]利用LLDP获取网络邻居节点、SNMP获取拓扑信息的网络拓扑发现算法拥有较高的准确率和较低的时间复杂度, 但是其缺点是两种协议缺一不可, 可拓展性较差.
研究者近年来同样致力于如何提高拓扑发现的时间效率以及如何更具体地识别网络设备类型. Li等[16]提出的算法解决了路由表冗余、路由表错误的问题, 并设计了一个基于异步多线程算法的SNMP软件开发工具包(包括编码、解码、网络操作等). Wang等[17]提出基于SNMP的子网信息去冗算法. 通过子网列表和下一跳路由表的交集来获得更为精确的子网信息, 提高拓扑发现的效率. Wang等[18]提出的网络拓扑发现算法改良了SNMP的数据采集方式. 通过替换SNMP数据包的冗余字段, 使得一次操作可以完成大量的数据采集指令, 从而提高数据采集效率. 该算法虽然提高了拓扑发现效率, 但是待测网络需要使用这种改造的SNMP, 局限性同样巨大. Pandey等[19]基于MIB的网络设备类型识别算法和VLAN逻辑拓扑发现算法. 利用不同的MIB来识别网络设备类型, 如Bridge-MIB、Printer-MIB; 利用Q-Bridge-MIB获取VLAN信息. 杨凯江等[20]提出了识别边界设备的网络拓扑发现算法和多区域拓扑合成算法. 具体做法是建立边界设备指纹库, 通过探测匹配的方式发现防火墙等设备, 以及利用边界设备作为不同区域拓扑的连接点达到多区域网络拓扑的合成. 该算法虽然能识别部分边界设备, 但是过于依赖已有的信息, 对于陌生网络中的边界设备无能为力.
基于SNMP的拓扑发现算法最大的优点在于其利用了包含丰富拓扑信息的MIB对象, 使得算法设计相对简单, 且无需向网络中注入大量的探针, 运行效率较高. 但缺点也显而易见, 由于MIB中信息定时更新, 因此通过此方式并不能实时读取网络信息, 更为严重的是对于不支持、不开放SNMP的网络设备, 该算法束手无策.
2 SNMP-TEI算法为了解决上述问题, 本节提出了SNMP-TEI算法. 其核心思想是采用广度优先遍历待测网络, 在骨干网络中探测到直连子网时, 采用ICMP探针探测子网地址, 根据活跃地址判断子网类型; 在子网中探测到终端主机时, 采用系统信息作为设备指纹, 并依据该设备指纹判断IP地址是否属于同一设备.
2.1 子网类型识别在递归探测路由器时, 首先通过ipRouteTable读取路由表, 我们希望通过路由表发现该路由器的邻居, 因此本文使用一种原始路由表去冗方法. 首先需要过滤掉包含环回地址、本机地址的表项. 其次需要逐一判断下一跳地址是否属于路由器的直连子网地址, 如果属于某一子网, 那么将该下一跳地址代替该子网地址, 后续将直接探测下一跳地址而非探测子网. 如此, 既能避免同一邻居的重复探测, 又能避免耗时的子网探测. 最后, 对剩下的直连子网采用ICMP探测对该子网进行类型识别.
首先, 构建ICMP探针对经常使用的IP地址进行探测. 众所周知, 子网中相对靠前和靠后的IP地址是人们经常使用的. 例如: 子网10.1.1.0/24中的10.1.1.1–10.1.1.10和10.1.1.250–10.1.1.254. 对这些地址发送完探针之后, 通过ipNetToMediaTable查看子网的活跃地址. 如果活跃地址仅仅只有子网直连的两台路由设备的接口IP地址, 那么这两台路由设备是直接相连的, 为链路子网, 随后立即终止余下子网地址的ICMP探测, 避免进行冗余操作; 如果发现了其他活跃IP地址, 则为多网卡子网, 继续对余下子网IP地址进行探测. 该算法流程如图2所示.
基于地址转发表的拓扑发现算法对于路由器、交换机中的ARP表、MAC地址转发表的完整性具有很高的要求. 通常使用该类算法都是需要向待测网络注入大量的ICMP探针以保持各种地址表完整. 传统子网探测手段是对待测子网所有IP的逐一探测, 而本文算法是更有目的性的ICMP探测, 在识别子网类型时能及时终止对链路子网中未使用IP地址的探测. 因此相对于传统的子网探测手段来说, 子网类型识别的ICMP探测并不会消耗额外的时间和带宽, 反而能够减少不必要的探针注入及其带来的时间损耗.
|

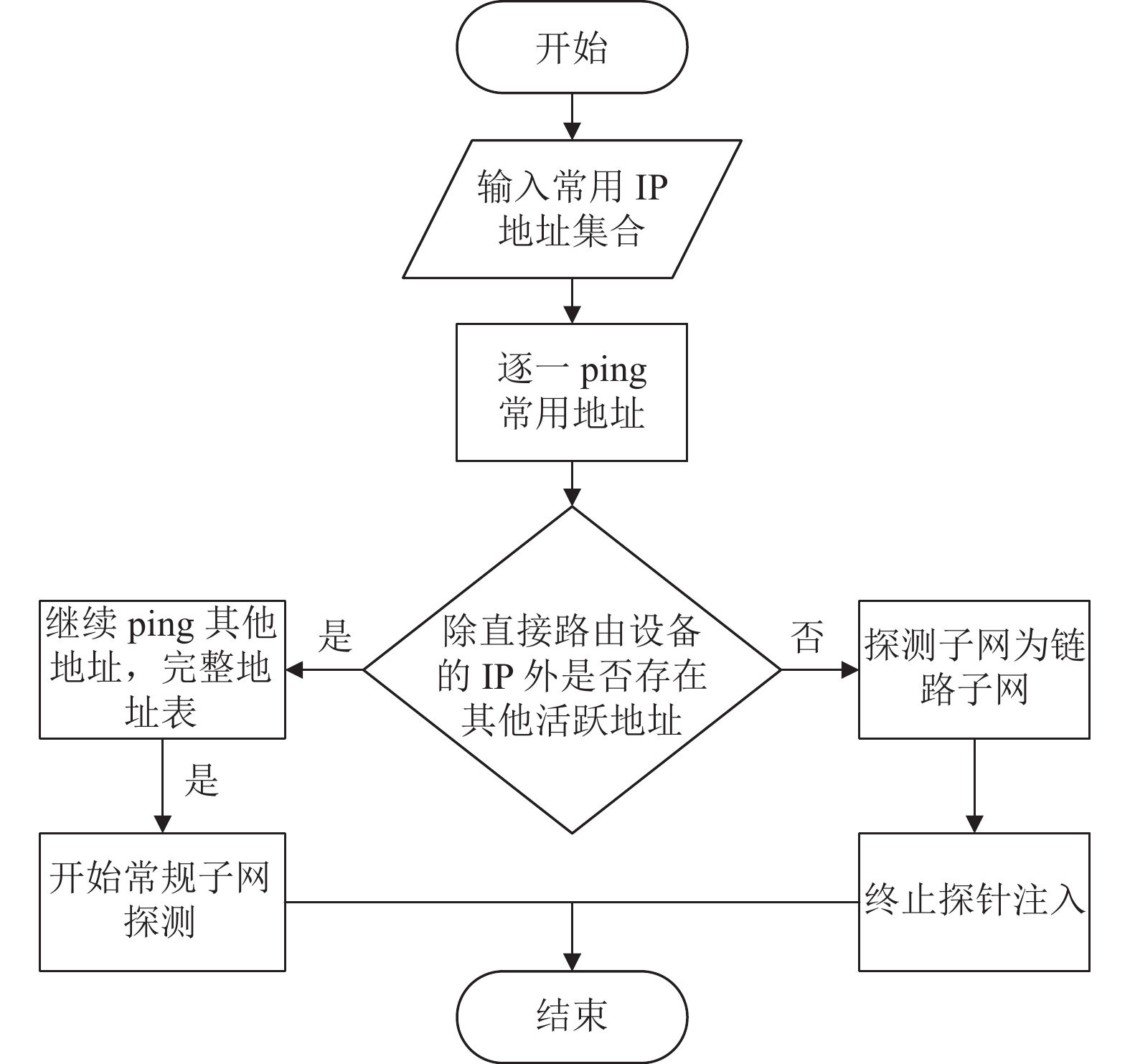

图 2 子网类型识别流程图 |
2.2 多IP设备识别
网络拓扑中的每个节点需要独一无二的标识来表示这个节点. 鉴于IP地址在一个局域网中具有唯一性, 那么使用设备的IP地址作为设备ID是可靠的. 至于存在多IP的设备, 路由器使用IP地址集中最大的IP地址作为设备ID, 多IP终端主机则使用首次发现的IP地址作为设备ID.
在进行探测时, 首先需要将网络设备分类成路由器、交换机和终端主机, 其次才能确定网络节点连接关系. 随着技术的进步, 路由器已经可以使用Bridge-MIB, 交换机也已经具备转发功能, 依靠Bridge-MIB和ipForwarding的设备类型识别方法[9]已经不再适用. Q-Bridge-MIB中的dot1qNumVlans记录了该设备上配置的VLAN数量, 通常只有交换机能配置VLAN, 而其他设备只能使用默认的VLAN. 因此本文提出一种新的设备类型识别方法: 对于一台设备, 当dot1qNumVlans>1为交换机; dot1qNumVlans=1且ipForwarding=1为路由器; dot1qNumVlans=1且ipForwarding≠1时为终端主机.
单网卡多IP、多网卡多IP终端主机的识别问题采用MIB-II中的系统信息来确定物理机, 再利用哈希映射快速检索信息的方法来提高匹配速度. 在完成设备类型识别, 探测终端主机时, 选择基于MIB-II系统信息的四元组表示设备指纹, 如表1所示.
|
表 1 系统信息四元组 |
拓扑发现程序维护一个全局的设备ID到终端主机的系统信息的映射集合, 每次探测终端设备时读取其sysName、sysLocation、sysObjectID、sysDescr, 并在映射集合中查找是否已存在该设备信息. 如果已存在, 那么将原有的IP与当前探测IP归为同一终端设备; 如果不存在, 则将新的设备指纹和设备ID加入映射集合. 该算法流程如图3所示.
|

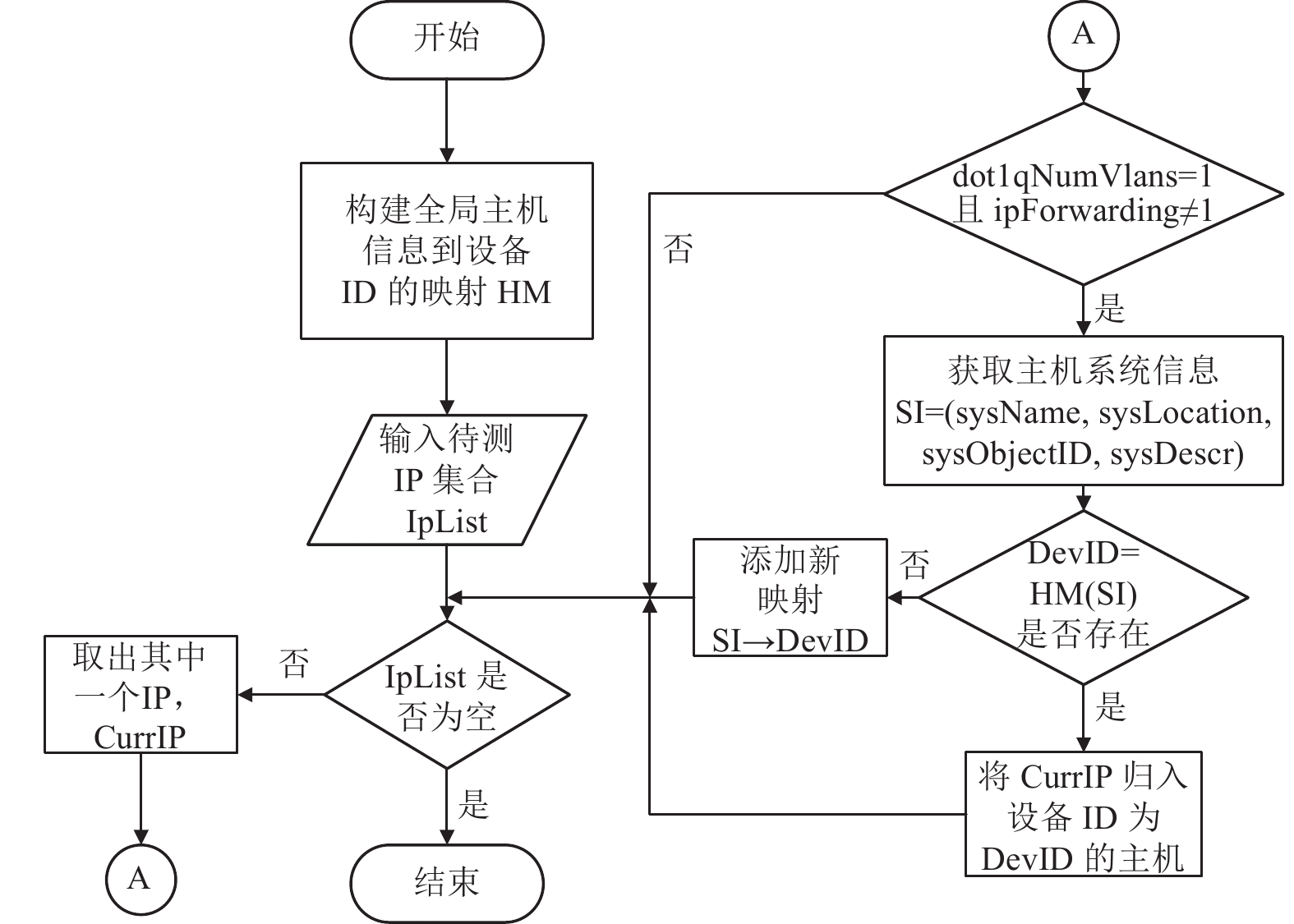

图 3 多IP设备识别流程图 |
2.3 算法设计与分析
本文的SNMP-TEI算法是在之前的网络拓扑发现算法的基础上加入上述的子网类型识别和多IP设备识别. 算法的主要步骤如下.
1) 以探测源的网关地址作为探测起点, 初始化主机系统信息映射集合、路由设备集合.
2) 如果路由设备集合为空, 跳到步骤10), 否则跳到步骤3).
3) 选择一个路由设备IP, 由于冗余链路中运行STP (spanning tree protocol), 某些接口是阻塞的, 因此对当前路由设备IP进行活跃性探测. 如果当前IP活跃跳到步骤4), 否则跳过探测.
4) 读取ipRouteTable获取当前IP的路由表, 去冗后得到当前网络节点的连接关系表.
5) 如果连接关系表为空, 返回步骤2), 否则跳到步骤6).
6) 选择一个连接关系, 如果是邻居IP则加入路由设备集合, 继续选择下一个连接关系; 如果是直连子网则进行子网类型识别.
7) 读取ipNetToMediaTable获得子网活跃IP集合. 遍历活跃IP集合, 通过设备类型识别算法识别其中所有交换机并归入交换机集合.
8) 通过数据链路层网络拓扑发现算法[9]完成子网内网络设备之间的连接关系发现.
9) 遍历交换机集合. 去除已经匹配的接口, 从ARP表中找到剩余接口连接的MAC地址对应的IP地址. 通过多IP设备识别算法确定剩余接口IP的连接关系. 结束后返回步骤5).
10) 结束.

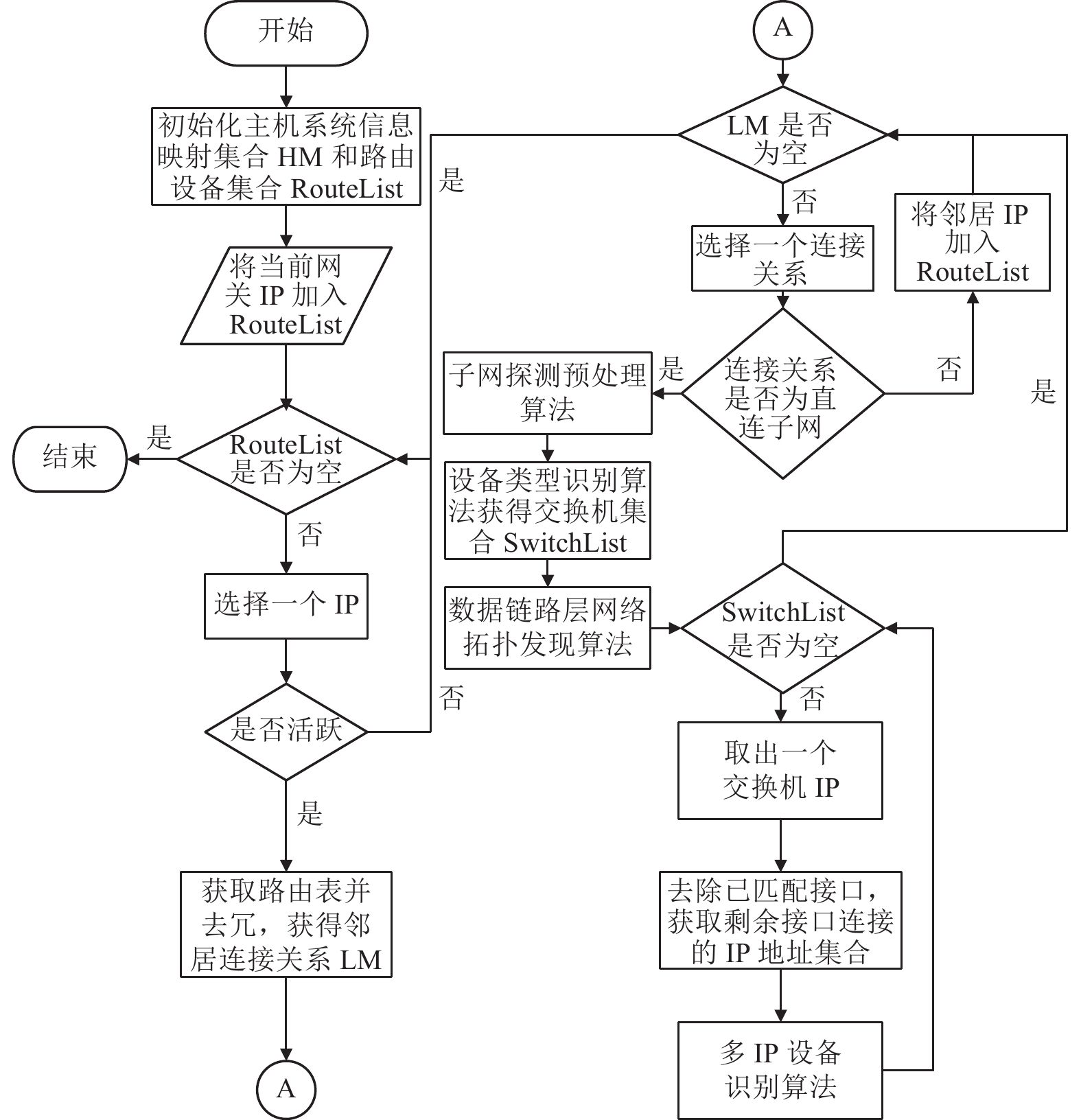

SNMP-TEI算法流程如图4所示.
|
图 4 SNMP-TEI算法流程图 |
对上述算法分析可知, 时间复杂度为
将本文算法与文献[9,11,12,15]算法进行比较, 具体结果如表2所示, 其中τ为网络总节点数、e为最大邻居节点数. 网络拓扑发现算法力求在面对各种复杂的网络结构都尽最大可能地发现完整拓扑, 包括各种网络设备的发现及设备之间连接关系的发现. 文献[11,12]忽视了子网内设备之间连接的复杂性, 虽然算法复杂度低, 但是网络拓扑发现完整性较差; 文献[9]对网络场景分析贴近现实, 但仍然不足以解决存在链路子网和多IP设备的场景. 文献[15]主要依赖LLDP协议获取拓扑信息, 虽然准确性高、时间复杂度低, 但是可应用场景严重受限. 本文算法依据链路子网无其他活跃IP以及多IP设备指纹不变的网络特性构建网络拓扑发现算法, 能够有效应对该类场景, 从而达到提高拓扑发现准确率的目的, 且对网络协议依赖性低, 可拓展性更好.
|
|
表 2 各算法对比结果 |
3 实验分析 3.1 实验环境描述
基于本文提出SNMP-TEI算法, 使用华为网络仿真平台eNSP构建虚拟仿真网络对其进行验证. 仿真网络采用经典的3层架构, 如图5所示. 核心层部署2台三层交换机, 通过聚合两条链路相连; 汇聚层部署4台三层交换机, 为每个子网的网关, 并与2台核心交换机相连; 接入层部署5台二层交换机, 负责终端主机的网络接入. 此外部署边界路由器1台, 终端主机11台.
3.2 实验结果分析根据文献[12]的思路, 我们使用<Ni, Nj>来表示节点Ni和节点Nj的连接关系. 首先准确率φ定义如下:
| $ \varphi=\frac{l}{\tau} $ | (1) |
其中, l是拓扑结果中发现的正确节点连接数, τ是待测网络中的节点连接总数.
其次拓扑结果上的错误率θ定义如下:
| $ \theta = \frac{\varepsilon }{T} $ | (2) |
其中, ε是拓扑结果中发现的错误节点连接数, T是拓扑结果中的节点连接总数.
式(1)只考虑了正确连接, 当错误连接导致拓扑结果趋于完全图时, 式(1)不再能有效表示拓扑发现算法的准确性. 因此使用1–θ加权系数, 定义加权准确率φ′如下:
| $ \varphi {' }= (1- \theta ) \varphi $ | (3) |
文献[9,11,12,15]算法和本文算法在仿真实验网络中探测10次, 探测结果如图6所示, 探测时间如图7所示, 子网扫描时间如图8所示, 探测源下行流量如图9所示, 探测源上行流量如图10所示. 拓扑结果图中的蓝色节点表示一个网络设备, 绿色节点表示一个链路子网, 节点上的IP地址表示节点的设备ID.
|

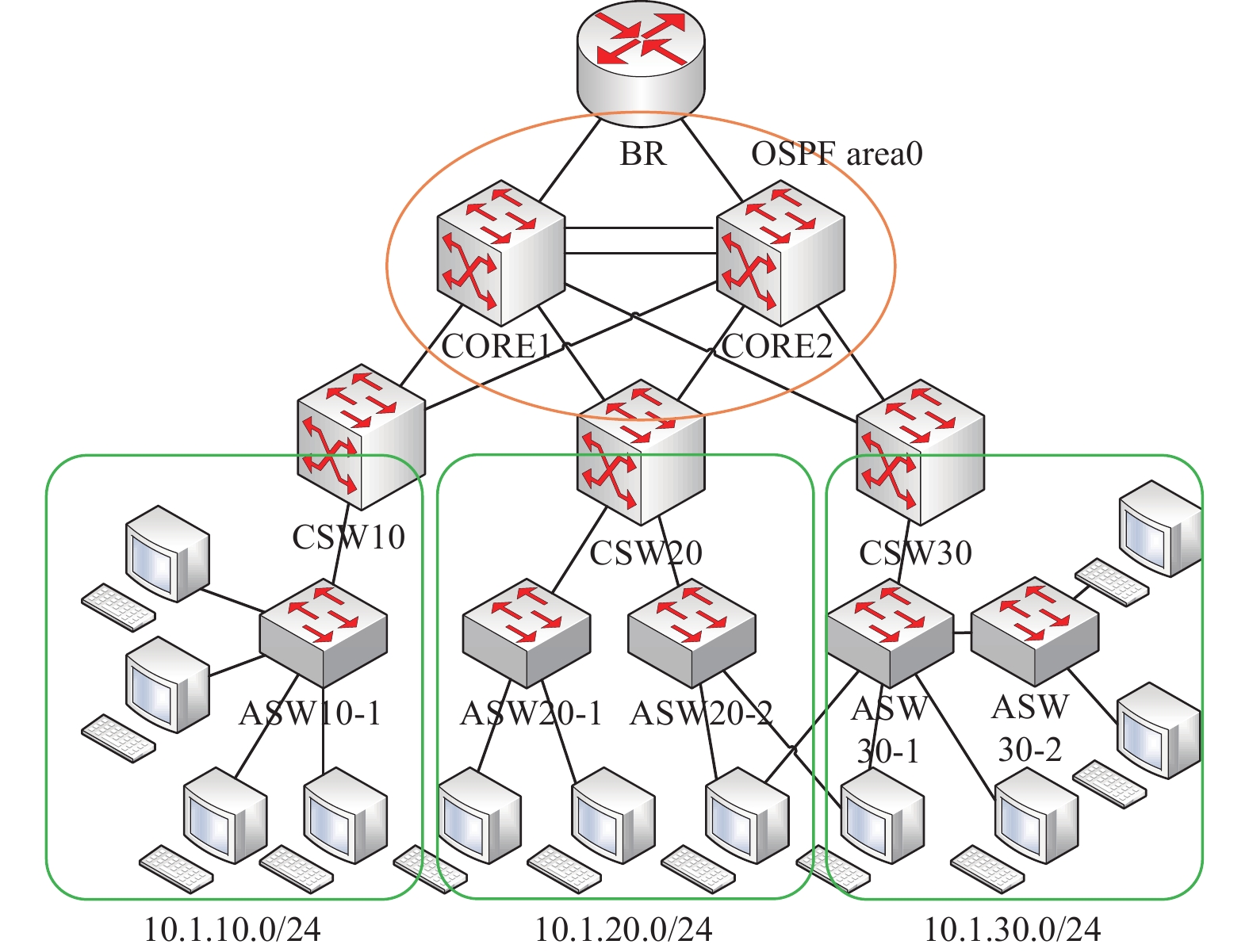

图 5 仿真实验网络拓扑图 |
|

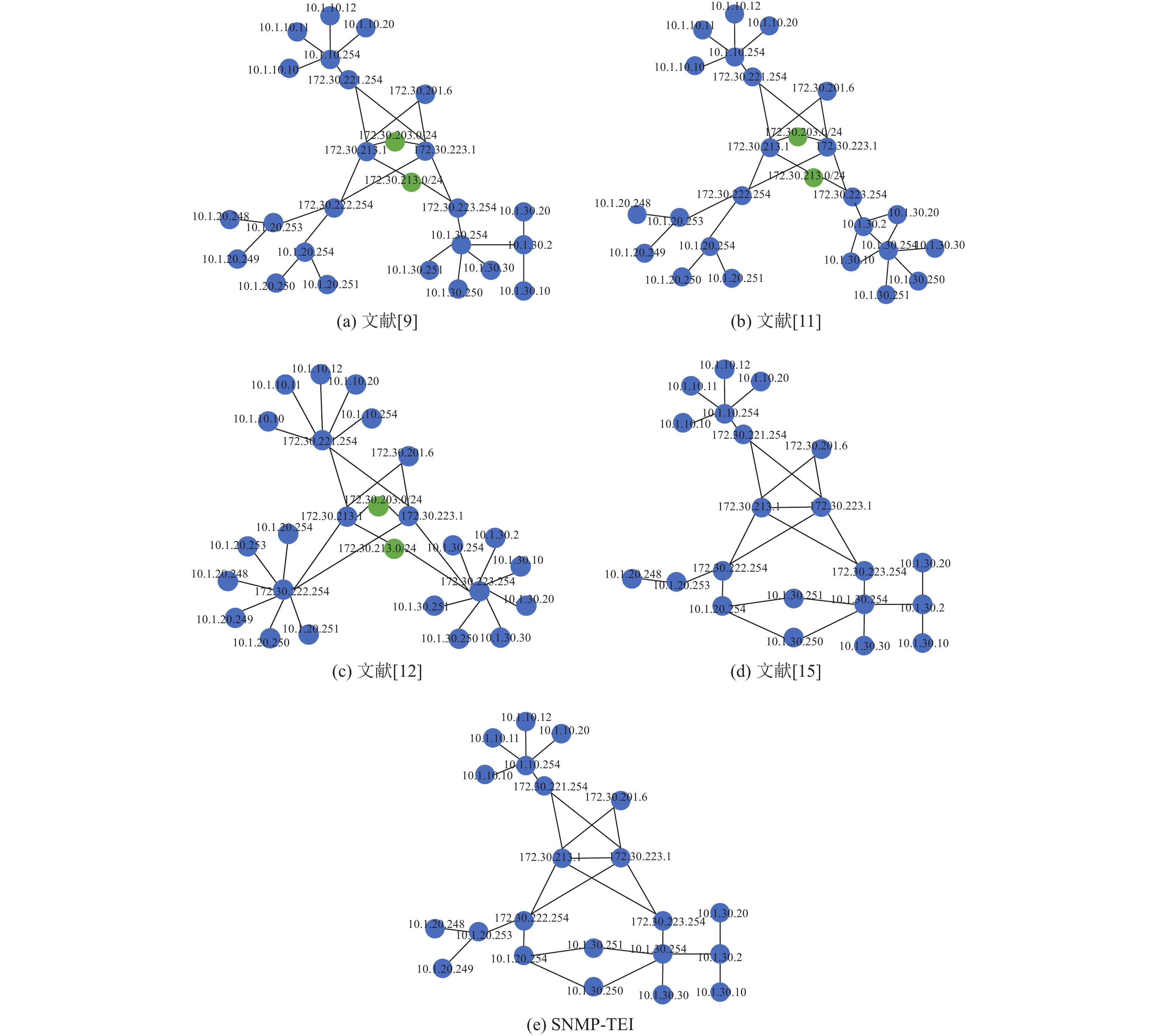

图 6 各算法拓扑结果 |
|

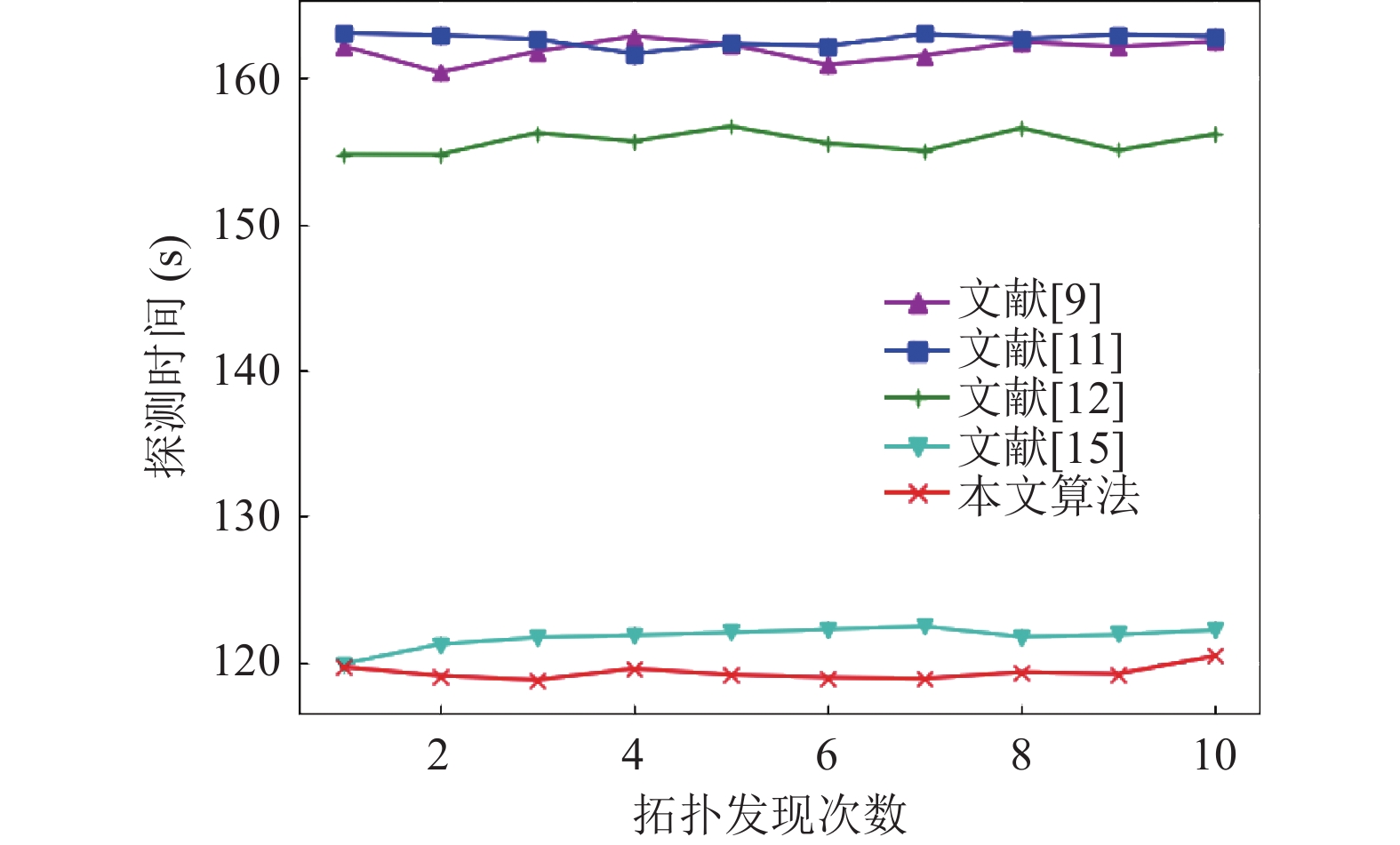

图 7 探测时间 |
|

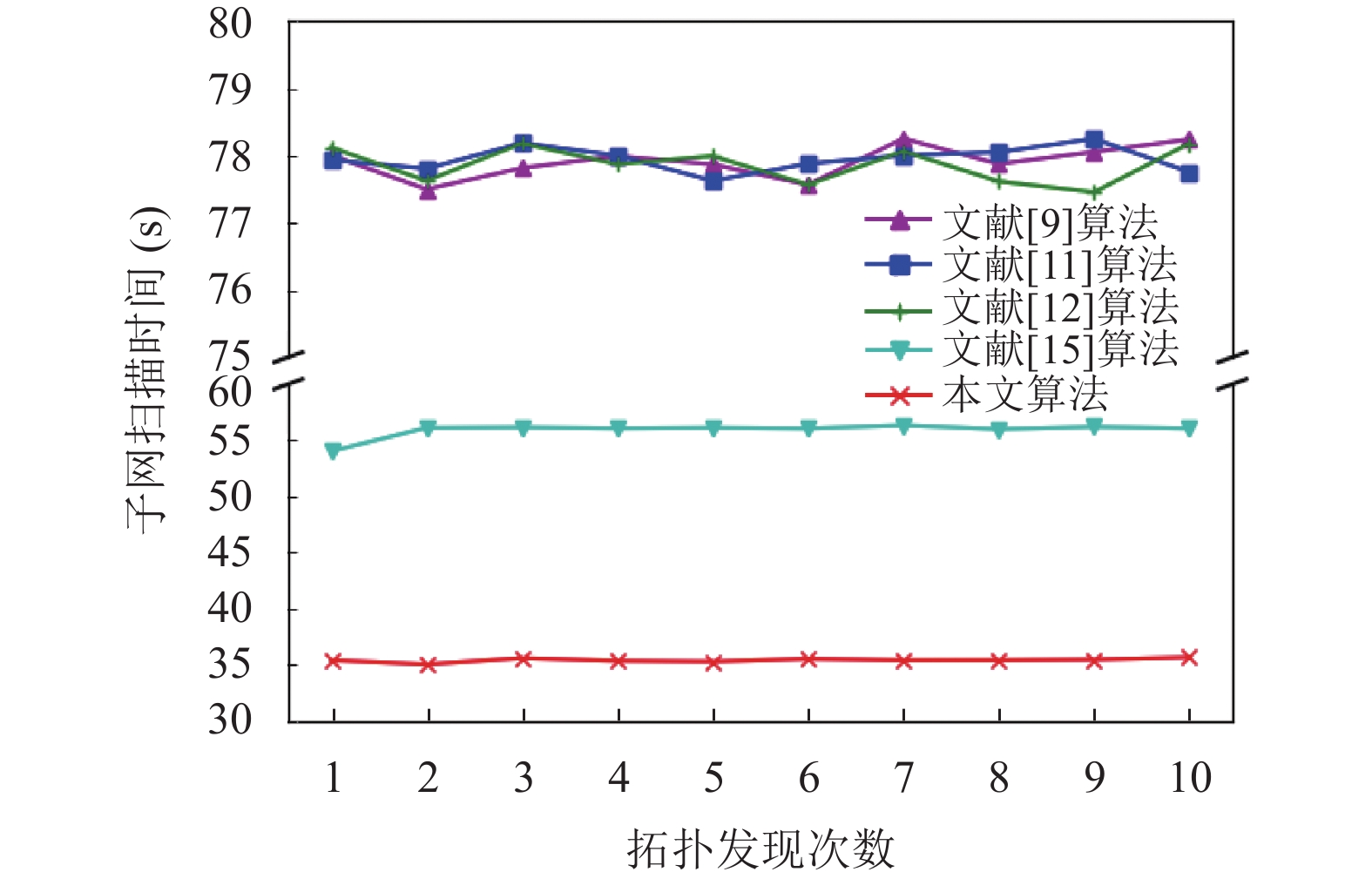

图 8 子网扫描时间 |
|

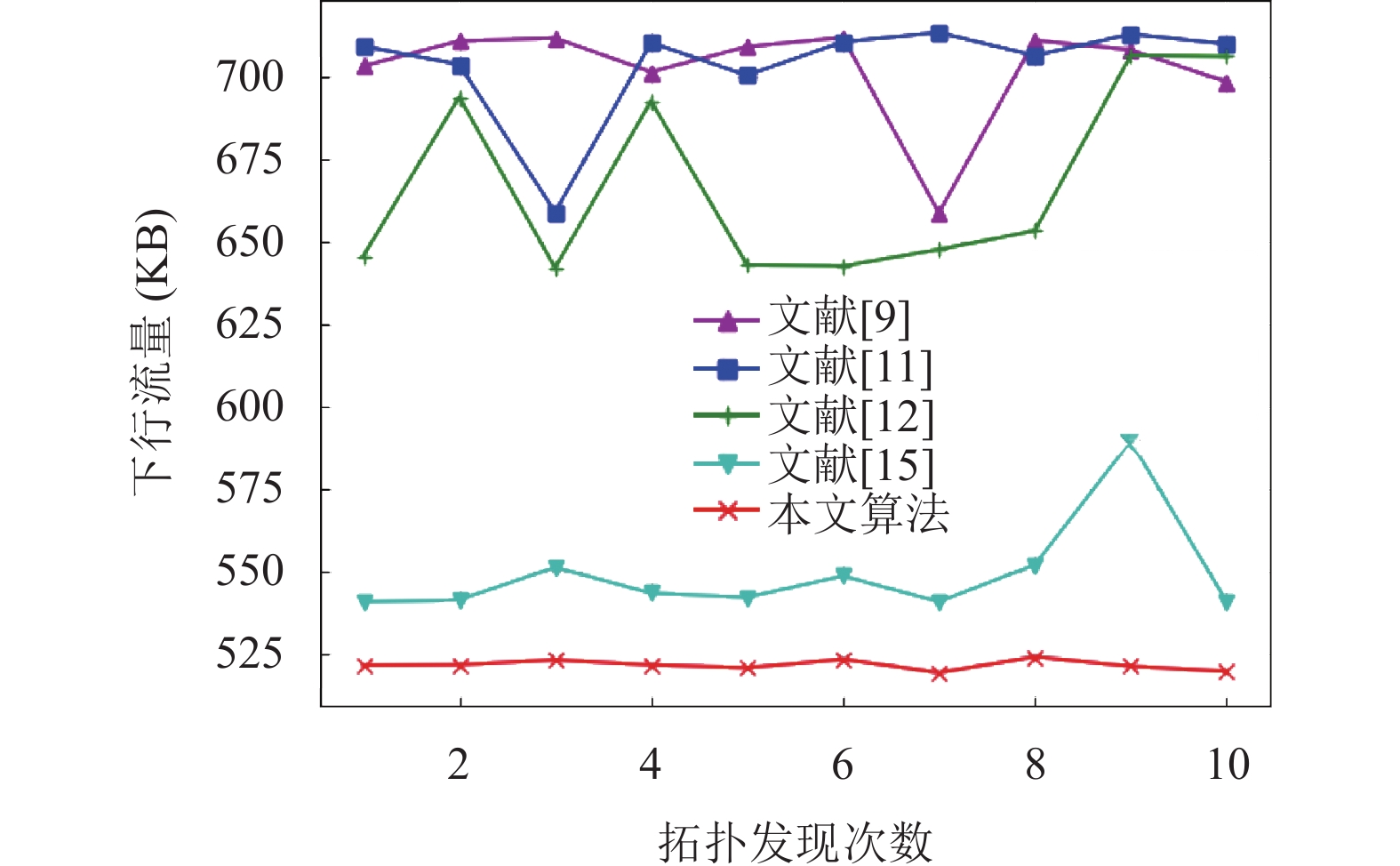

图 9 探测源下行流量 |
|
图 10 探测源上行流量 |
在本次实验中, 多IP主机A拥有两个IP地址: 10.1.20.250、10.1.30.250, 多IP主机B拥有两个IP地址: 10.1.20.251、10.1.30.251; 直连路由表条目中存在两个链路子网: 172.30.203/24和172.30.213/24. 根据图6和式(1)–式(3)计算拓扑准确率如表3所示.
|
|
表 3 各算法拓扑准确率(%) |
通过表3可知, 因为文献[9,11,12]算法均未能识别链路子网和多IP主机, 所以拓扑准确率较低. 其中文献[9]发现的错误连接仅有链路子网和多IP主机, 文献[11]只能发现简单子网内设备间的连接关系, 且发现错误连接较多, 因此两者拓扑准确率相近, 但加权准确率相差较大; 文献[12]不能发现子网内设备的连接关系, 且发现错误连接多, 因此拓扑准确率和加权准确率最低. 文献[15]依靠LLDP协议获取网络邻居节点的方式, 亦能解决多IP设备的识别这一问题, 拓扑准确率较高, 但是要求网络节点必须同时开启SNMP和LLDP服务, 使得可拓展性较差. 而SNMP-TEI算法仅利用SNMP协议完成链路子网和多IP设备的识别, 使得发现完整性更高, 仅有1条聚合链路未能发现. 由图7–图10可得, 相比文献[9,11,12]算法, SNMP-TEI算法通过基于ICMP的子网类型识别方法, 减少链路子网的探针注入, 使得探测源的平均上行流量减少约95980 B, 平均下行流量减少约169497 B, 平均扫描时间和平均探测时间缩减约41 s. 相比文献[15]平均上行流量减少约36305 B, 平均下行流量减少约27426 B, 平均扫描时间缩减约2 s, 平均探测时间缩减约20.5 s.
通过上述的仿真实验结果, 表明SNMP-TEI算法有效地解决了此前网络拓扑发现算法难以识别链路子网、无法识别多IP设备的不足, 并且其高效性、准确性和可拓展性得到了验证.
4 结语本文提出了SNMP-TEI算法, 经过仿真实验检验, 有效地识别了子网拓扑和准确地识别了多IP设备, 拥有更好的可拓展性和更高的性能. 虽然网络拓扑发现技术经过数十年的研究发展, 国内外学者在如何提高拓扑发现的完整性和高效性的问题上提出了层出不穷的方案, 但是对于日渐重要的网络安全方面却关注甚少. 例如安全研究人员关注的网络欺骗技术[21]已广泛应用在各种网络中, 网络拓扑发现如何在部署这些网络防御手段的网络中继续进行仍然是一个极具挑战性的工作. 因此, 今后的网络拓扑发现应当与网络安全紧密结合在一起, 方能更好地适应将来计算机网络的发展.
