2023, Vol. 32
随着计算机视觉研究的不断发展, 目标检测在近年来发展迅速, 被应用于各行各业, 比如行人检测[1]、车辆检测、自动驾驶、农作物杂草识别等, 越来越多的研究者开始关注目标检测算法, 但是在目标物体遮挡、光照变化、图像位置变换等目标检测上, 检测效果差强人意, 且现有的网络结构复杂, 对计算能力要求高, 难以嵌入移动端设备广泛使用, 这值得我们进一步深入研究.
目标检测分为传统方法和深度学习方法. 传统的目标检测算法是利用手工特征和分类器, 以滑窗方式在图像金字塔上遍历所有位置和大小, 进行目标检测. 深度学习包括了无需锚框的关键点法、中心域法以及基于锚框的单阶段法、多阶段法, 其中单阶段算法包括SSD[2]、YOLO[3-6]系列算法、Retinanet[7]等, 单阶段(one stage)算法是通过预设一系列不同大小的锚框, 将图像输入卷积神经网络, 利用区域生成网络(region proposal network, RPN)对anchors进行分类回归, 得到候选区域; 双阶段(two stage)算法则还需继续利用对图像的感兴趣区域(region of interest, ROI)池化提取候选区域的特征, 将提取的特征输入R-CNN网络, 进一步对候选区域分类回归, 如R-CNN[8, 9]系列算法. 所以one stage算法的检测速度更快.
为进一步提高目标检测的精度和检测速度, 2020年Bochkovskiy等[6]提出YOLOv4算法, 在YOLOv3主干网络Darknet53的每个大残差块上加入跨阶段局部网络(cross stage partial, CSP)[10]结构, 并在13×13的输出引入空间金字塔池化(spatial pyramid pooling, SPP)[11]增加网络的感受野, 改进YOLOv3的特征图金字塔网络(feature pyramid network, FPN), 用路径聚合网络(path aggregation network, PANet)[12]作为加强特征提取网络, 进行特征融合, 使用下采样的方法融合不同维度的语义信息特征.
文献[13]中, 构建以 MobileNetV2 为核心的轻量级特征提取网络, 利用通道和空间注意力机制增强网络对特征的细化能力; 多尺度特征融合结构, 增强网络对尺度的适应性, 提高模型精度. 文献[14]将Darknet-53的第2个残差块输出的特征图混合空洞卷积, 与YOLOv3中8倍下采样的特征图融合, 使用Focal Loss损失函数改进负样本的置信度公式, 在VOC数据集上, 精度达到81.5%. 文献[15]为解决串联操作只是将通道维度上不同尺度特征融合, 不能反映通道间特征相关性的问题, 提出一种基于注意力机制的特征融合算法, 对通道特征进行权重的重新分配, 使用Focal Loss和GIOU Loss重新设计损失函数, 在VOC数据集上, 精度达到82.69%.
由于发展的需要, 复杂的目标检测网络不适应当前社会的发展, 难以进行移动端设备的嵌入, 轻量级的网络应运而生. 本文借鉴前人的研究方法, 改进YOLOv4算法, 使用轻量级的MobileNetV3[16]网络替换YOLOv4的主干网络部分; 为提升网络模型的检测精度, 对特征不明显的小目标的检测能力, 引入空洞卷积, 扩大感受野, 将主干网络104×104的特征图卷积后添加空洞卷积, 与52×52输出的特征图进行特征融合, 得到的新特征包含更多语义信息和位置信息, 能提升模型的检测能力; 改进SPP结构, 将3个Maxpool串联后再特征融合, 降低计算量; 在VOC07+12的数据集上进行检测, 改进模型的精度达到87.32%, 与使用MobileNetV3作为主干网络的轻量化YM模型相比mAP提升了3.12%.

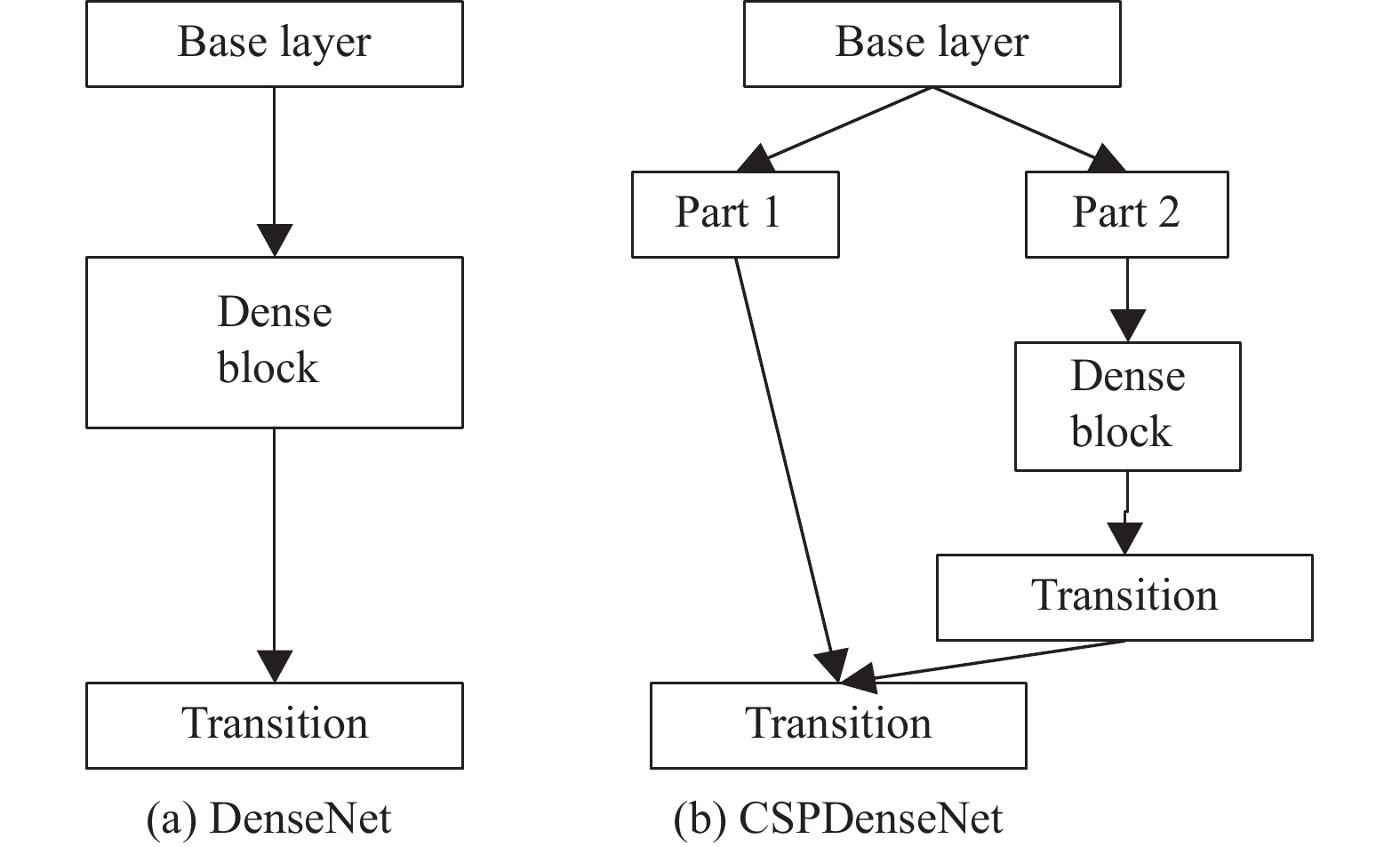

1 相关工作 1.1 YOLOv4算法YOLOv4是在YOLOv3的基础上进行改进的, 在Darknet-53的每个residual block加上CSP结构, 取消bottleneck 结构, 使模型更容易训练, CSP的结构图如图1所示.
|
图 1 CSP结构图 |
输出3个特征尺度检测层, 其中52×52用于检测小目标物体, 26×26用于检测中目标物体, 13×13用于检测大目标物体; 另外, 增加了SPP层, 增强网络的感受野; 利用YOLO-Head输出3个检测头, 该算法的每个YOLO-Head都包含了3个先验框, 每个先验框包含了中心点(x,y)、宽w、高h、置信度confidence五个参数, 输出计算如式(1)所示, 通过调整这些参数生成最优值, num_anchors代表先验框的个数, num_classes代表数据集的种类.
| $ {{out}} = num\_anchors \times (5 + num\_classes) $ | (1) |
YOLOv4损失函数的计算包括3部分: 回归损失、置信度损失、分类损失.
IoU (intersection over union)是目标检测算法中常用的指标, 用于计算预测框和真实框之间交集与并集的比值, 如式(2)所示, A代表预测边框, B代表真实边框.
| $ {{IoU}} = \frac{{|A \cap B|}}{{|A \cup B|}} $ | (2) |
CIOU计算如式(3)所示, ρ表示预测框与真实框中心点间的欧氏距离, p、g分别表示预测框和真实框的中心点, c表示同时包含了预测框和真实框最小闭包区域对角线的距离. 影响因子αv拟合了预测框与真实框的纵横比.
| $ CIOU = 1 - IoU + \frac{{{\rho ^2}(p, g)}}{{{c^2}}} + \alpha \nu $ | (3) |
YOLOv4的损失函数如式(4)所示. K×K表示对所有预测框遍历, M=3, 代表每层有3个先验框,λcoord表示正样本权重系数,
| $ \begin{split} Loss = &{\lambda _{{\rm{coord}}}}\sum\limits_{i = 0}^{K \times K} {\sum\limits_{j = 0}^M {I_{ij}^{{\rm{obj}}}(2 - {w_i} \times {h_i})} } (1 - CIOU) \\ &-\sum\limits_{i = 0}^{K \times K} {\sum\limits_{j = 0}^M {I_{ij}^{{\rm{obj}}}\left[ {{{\hat C}_i}\log ({C_i}) + (1 - {{\hat C}_i})\log (1 - {C_i})} \right]} } \\ & -{\lambda _{{\rm{noobj}}}}\sum\limits_{i = 0}^{K \times K} {\sum\limits_{j = 0}^M {I_{ij}^{{\rm{noobj}}}} } \left[ {{{\hat C}_i}\log ({C_i}) + (1 - {{\hat C}_i})\log (1 - {C_i})} \right] \\ & -\sum\limits_{i = 0}^{K \times K} \sum\limits_{j = 0}^M I_{ij}^{{\rm{obj}}}\sum\limits_{c \in classes} [ {{\hat p}_i}(c)\log ({p_i}(c)) \\ & + (1 - {{\hat p}_i}(c))\log ((1 - {p_i}(c)) ] \end{split} $ | (4) |
2017年, 针对手机等嵌入式设备, Google提出了轻量级网络MobileNet[17], 其基本组成是深度可分离卷积, 它将传统卷积分为了深度卷积和点卷积两步; 2018年, 在MobileNetV1的基础上引入了逆残差块和线性瓶颈, 提出了MobileNetV2网络[18]. 2019年, Google团队提出了MobileNetV3, 在 ImageNet 的分类任务中正确率提高了 3.2%, 计算延时 20%, 主要改进了以下几点: 激活函数更新, SE模块的引入, 修改尾部结构.
在bottleneck结构中的depthwise filter之后加入了注意力机制, 使通道数变为了原本来的1/4, 对通道重新分配权重, 不仅降低了时间损耗, 还提高了精度; 对第1层卷积层, 由于卷积核比较大, 所以将第1层卷积核个数从 32改为16, 虽然准确率没有改变, 但是大大降低了参数量, 节省了2 ms的时间, 之后将MobileNet-V2中平均池化前的1×1卷积层移动到了平均池化之后, 节省了7 ms的时间, 提高了特征图的维度, 降低了计算量.
由于MobileNetV3具有更准确、高效, 参数量更少, 实时性更高的特点, 改进后的结构如表1所示, SE表示在该块中是否存在SE注意力模型, NL表示所使用的非线性的类型, HS表示h-swish, RE表示ReLU, NBN表示没有批量规范化, s表示步幅.
|
表 1 MobileNetV3网络结构表 |
MobileNetV3网络结构中, 激活函数, 使用h-swish函数替换原来的swish函数, 计算公式如式(5), 能降低运算量, 提高模型性能. ReLU6是普通的ReLU函数, 但是限制其最大值只能为6, 能够使移动设备端在低精度时有很好的数值分辨率.
| $ h {\textit{-}} swish[x] = x \cdot \frac{{{\rm{ReLU}}6(x + 3)}}{6} $ | (5) |
本文使用轻量化网络MobileNetV3作为模型的主干特征提取网络, 并使用深度可分离卷积替换普通卷积, 极大降低了参数量; 引入空洞卷积增强浅层特征图的感受野, 与深层特征图的细粒度特征融合, 获取更多小目标特征, 提高模型对小目标的检测能力; 改进SPP层, 将原来的池化层并联改成串联方式, 降低了计算量, 提高了推理速度.

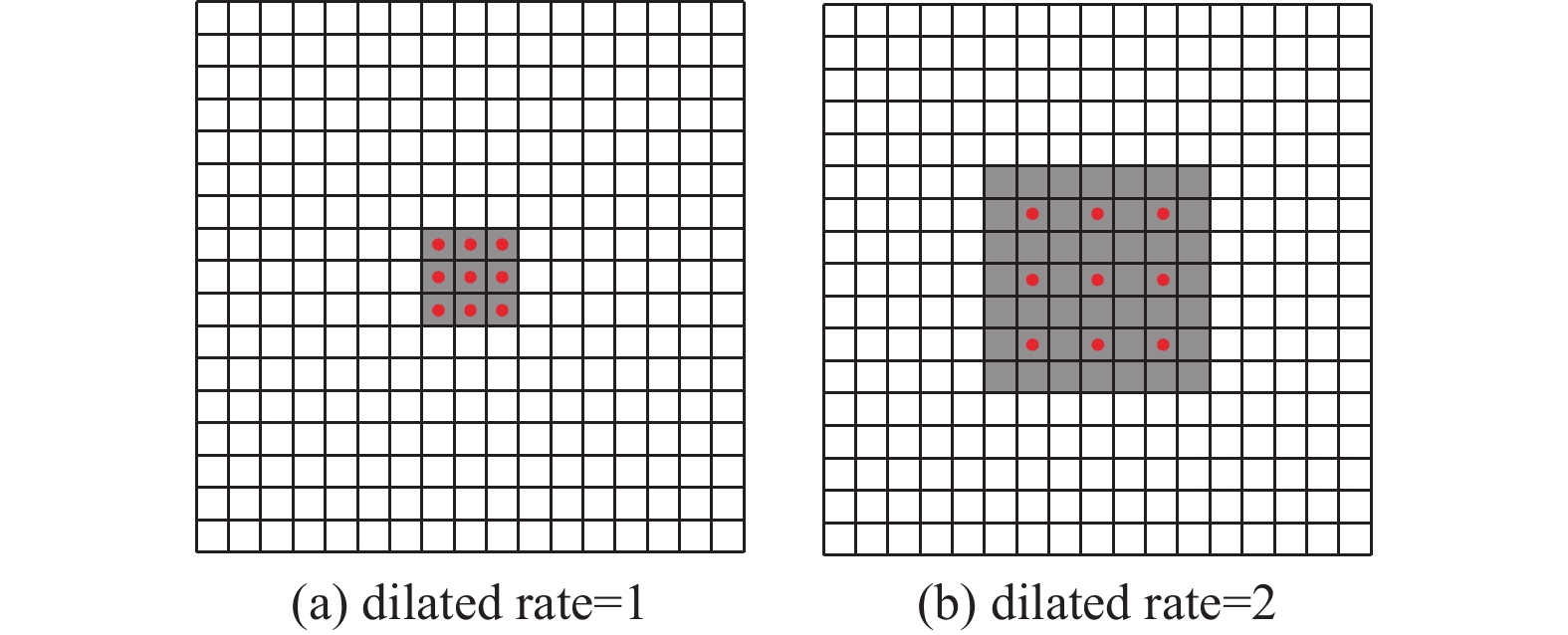

2.1 空洞卷积由于在图像分类网络中池化和子采样整合多尺度上下文信息时会降低图像分辨率, 丢失部分特征信息, 2016年, Yu等人在文献[19]中提出空洞卷积(dilated convolution), 利用在卷积层之间添加空洞增大感受野, 使原3×3的标准卷积, 在参数量和计算量不变的情况下, 拥有5×5 (dilated rate =2)或者更大的感受野, 在不丢失多尺度上下文信息的情况下系统地聚合多尺度上下文信息, 不需要再进行下采样操作. 而且空洞卷积不仅能增大感受野, 还能保证输入输出特征图的W、H不变. 图2(a)表示空洞率为1时的普通卷积, 图2(b)表示空洞率为2的卷积.
|
图 2 空洞率分别为1和2的空洞卷积 |
2.2 深度可分离卷积

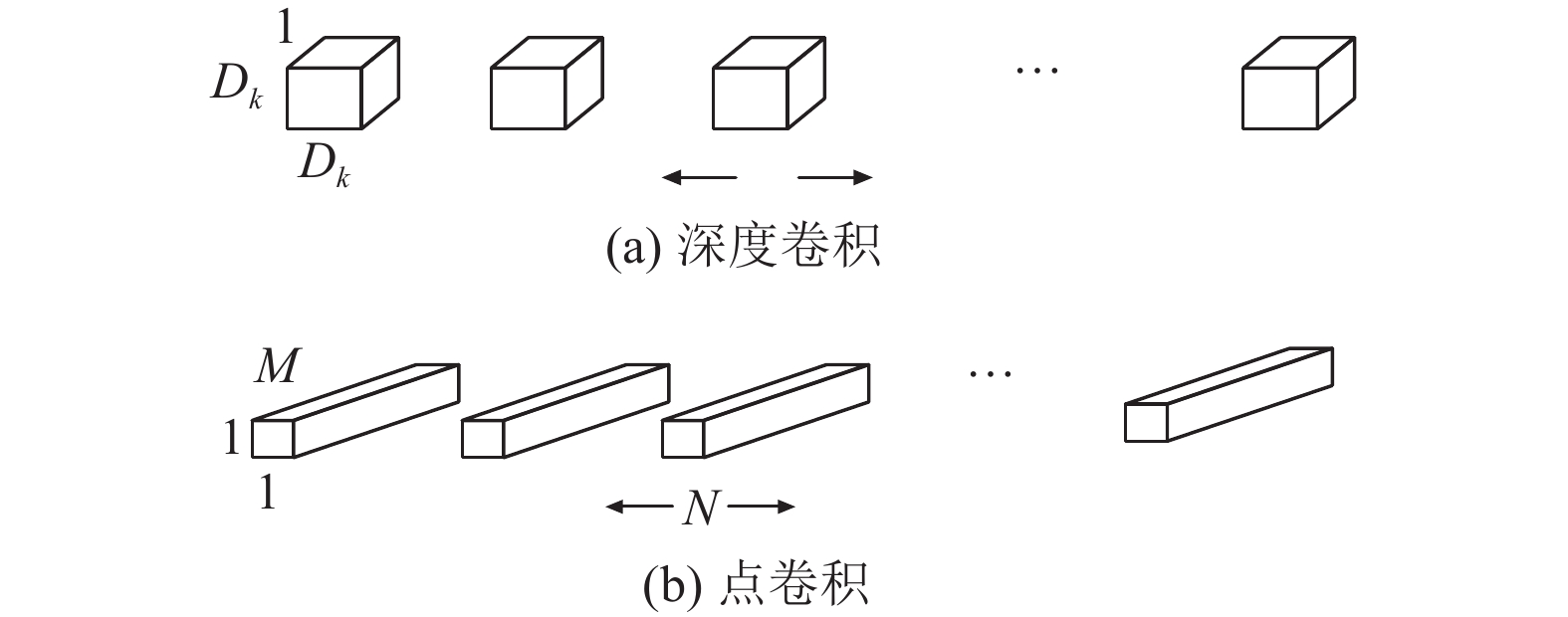

在PANet网络中利用深度可分离卷积替换了原来的普通卷积, 深度可分离卷积分为深度卷积和点卷积, 如图3所示.
|
图 3 深度可分离卷积 |
先用1×1卷积升维, 再用3×3提取特征, 最后用1×1卷积降维, 虽然加深了网络层数, 但是减少了内存占用时间, 且保存了更多的特征信息, 用于提取特征图(feature map), 卷积核的个数等于通道数, 相比于普通卷积参数数量更小, 计算速度快. 深度卷积的数学表达式如式(6)所示:
| $ {G_{i, j, m}} = \sum\nolimits_{w, h}^{W, H} {{K_{w, h, m}}\times{X_{i + w, j + h, m}}} $ | (6) |
其中, G表示输出的特征图, i和j表示输出特征图在第 m通道上的坐标, m表示特征图的第m个通道, W表示宽, H表示高, w和h 表示第 m 通道的卷积核权重元素坐标, K表示宽高的卷积核.
2.3 本文算法网络结构为了使网络轻量化, 使用MobileNetV3作为主干网络, 同时在PANet网络使用深度可分离卷积替换普通卷积, 网络参数量降低了82%; 其次为提高模型对小目标的检测能力, 获得更多语义信息, 使用104×104输出的特征信息, 如果直接进行特征融合, 104×104特征图的感受野较小, 不利于目标检测, 为了扩大感受野, 同时保证所有信息的充分利用, 在104×104特征图输出时融合空洞卷积, 混合批归一化和ReLU激活函数使用, 将提取到的104×104特征图的浅层信息进行与52×52特征图的深层特征融合, 提升小目标的检测性能; 最后, 改进SPP结构, 将原来Maxpool2d的并联操作改为串行结构, 由于将两个核大小(kernel size)为5×5的Maxpool2d串联, 相当于一个kernel size为9×9大小的Maxpool2d, 将3个kernel size为5×5大小的Max-pool2d串联, 相当于一个kernel size为13×13大小的Maxpool2d, 而且5×5大小的明显比9×9、13×13的计算量更小, 所以, SPP的3个最大池化改用3个5×5的最大池化串联, 改进的YOLOv4网络结构如图4所示, Conv表示普通卷积, Batch Norm表示批归一化, Leaky ReLU表示激活函数, K代表卷积核的大小, s代表步距, DepthConv代表深度可分离卷积.
3 实验结果与分析 3.1 实验环境与数据集实验环境: 深度学习框架TensorFlow, 操作系统Windows 10. CPU是Intel(R) Core(TM) i7-10700 CPU @ 2.90 GHz, GPU是GeForce RTX 2080Ti.
实验参数设置如表2示, 使用Adam优化器, 交叉熵损失函数, warmup_learning_rate表示余弦退火函数的学习率, 冻结层的batch_size设置为8, 非冻结层的batch_size设置为4.
|
图 4 本文算法结构图 |
|
|
表 2 训练参数 |
数据集: 为了验证本文算法的有效性, 使用了两种数据集验证本文算法: (1)华为云2020数据集; (2) VOC07+12的数据集; 数据集训练集与测试集的划分按照8:2展开.
3.2 评价指标Precision表示预测正确的样本占预测结果的比例, Recall表示预测正确的样本占检测框的比例, TP表示正样本被正确分为正类,FP表示负样本被错误分为正类, FN表示正样本被错误分为负类, TN表示负样本被正确分为负类, AP表示计算一个类别的结果, mAP表示计算所有类的均值. FPS(frame per second)表示每秒帧数, 准确率和召回率的计算公式如式(7)和式(8)所示:
| $ Precision = \frac{{TP}}{{TP + FP}} $ | (7) |
| $ Recall = \frac{{TP}}{{TP + FN}} $ | (8) |
本文采用迁移学习的方式, 使用原来的预训练权重进行训练. 分为两个阶段进行训练, 第1阶段冻结主干网络进行训练, 第2阶段解冻主干网络, 对所有网络训练. 损失值的大小用于判断模型是否收敛, 当验证集损失逐渐趋于稳定, 表示模型基本收敛.

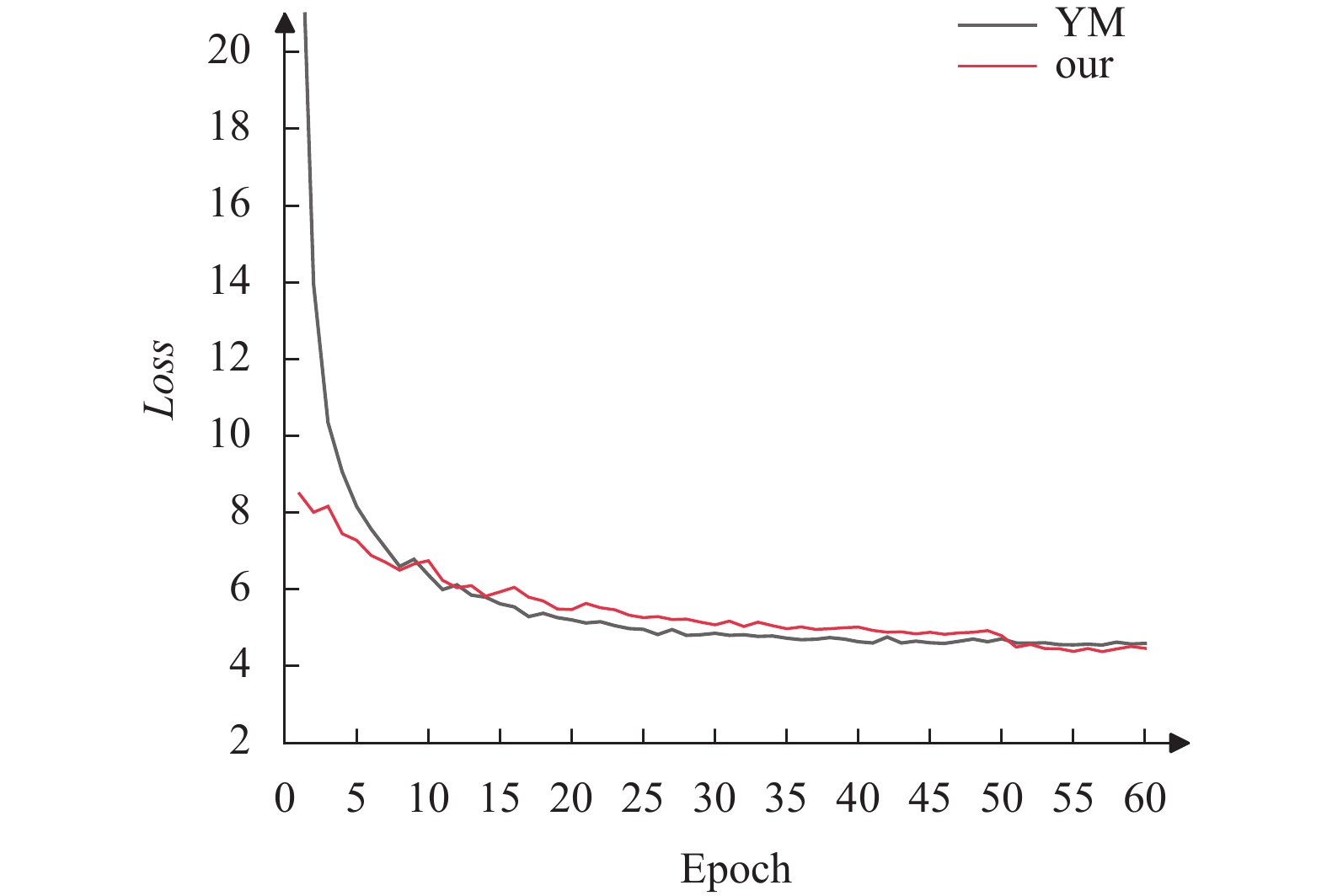

本文算法在华为云数据集上的损失曲线如图5所示, 在VOC数据集上的损失曲线如图6所示, 横轴Epoch表示迭代批次, 纵轴Loss表示验证损失值. YM表示YOLOv4+MobileNetV3算法, our表示本文算法.
|
图 5 华为云数据集的损失曲线图 |
|
图 6 VOC数据集的损失曲线图 |
从图5和图6中两个数据集训练的损失值曲线可知, 改进后的模型, 随着不断训练的过程, 逐渐收敛、趋于稳定.
3.4 实验结果对比 3.4.1 华为云数据集实验对比为验证本文算法对轻量化目标检测的性能, 在华为云数据集上进行对比实验, YM算法与改进算法的检测结果如表3所示. F1表示准确率和召回率的调和平均值, Recall表示召回率. 与YM算法相比, 改进算法的mAP提高了2.33%, F1提高了4.62%, Recall提高了3.91%. 实验结果表明, 在华为云数据集中检测性能略有提升.
|
|
表 3 华为云数据集上的结果对比(%) |
3.4.2 VOC07+12数据集实验对比
在VOC07+12的公共数据集上进行消融实验. 本文使用YOLOv4作为基线模型; 首先进行主干网络的替换, 使其轻量化, 然后在轻量化模型YOLOv4-Mobile-NetV3的基础上继续改进, 主要改进了两个部分. 为了提高网络对小目标物体的检测能力, 融合空洞率大小为2的空洞卷积; 将SPP层采用串联的方式连接, 实验结果对比如表4所示. YM表示YOLOv4-MobileNetV3算法, YM+P表示在YM的基础上只改进SPP, YM+K表示只引入空洞卷积, our表示本文算法. 实验结果表明, 虽然改进算法比重量级网络YOLOv4的mAP值降低了1.58%, 但是在精度相差不大的情况下, 改进算法的参数量降低了82%, 使得模型极大轻量化, FPS也从4提升至13, 与替换主干后的轻量化YM模型相比, YM+P算法的mAP比YM算法提高了1.99%, YM+K算法比YM算法提高了1.41%, 可知, 改进的轻量化算法是有效的.
|
|
表 4 消融实验 |
表5进一步将本文算法与其他文献的方法进行结果对比, 文献[20]所使用的方法是基于YOLOv4-tiny提出一种自适应非极大抑制的多尺度检测方法, 相比于原算法, mAP提高了2.84%, 文献[21]提出一种使用K-means聚类算法、Mish激活函数对模型调整, mAP提高了2.81%, 而本文算法mAP提高了3.12%.
|
|
表 5 与其他改进方法性能提升对比(%) |
3.4.3 不同模型的性能对比
为证明本文算法的有效, 选择与经典算法SSD、Faster R-CNN等相比较, 实验结果如表6所示, 与其他文献的算法相比, 本文算法在性能上略有提升. 虽然改进后的mAP略低于YOLOv4, 但是参数量降低至原来的18%, 而且与轻量化后的YM算法相比, 本文算法的mAP也有一定的提高, 符合本文轻量化的思想, 有一定的应用价值.

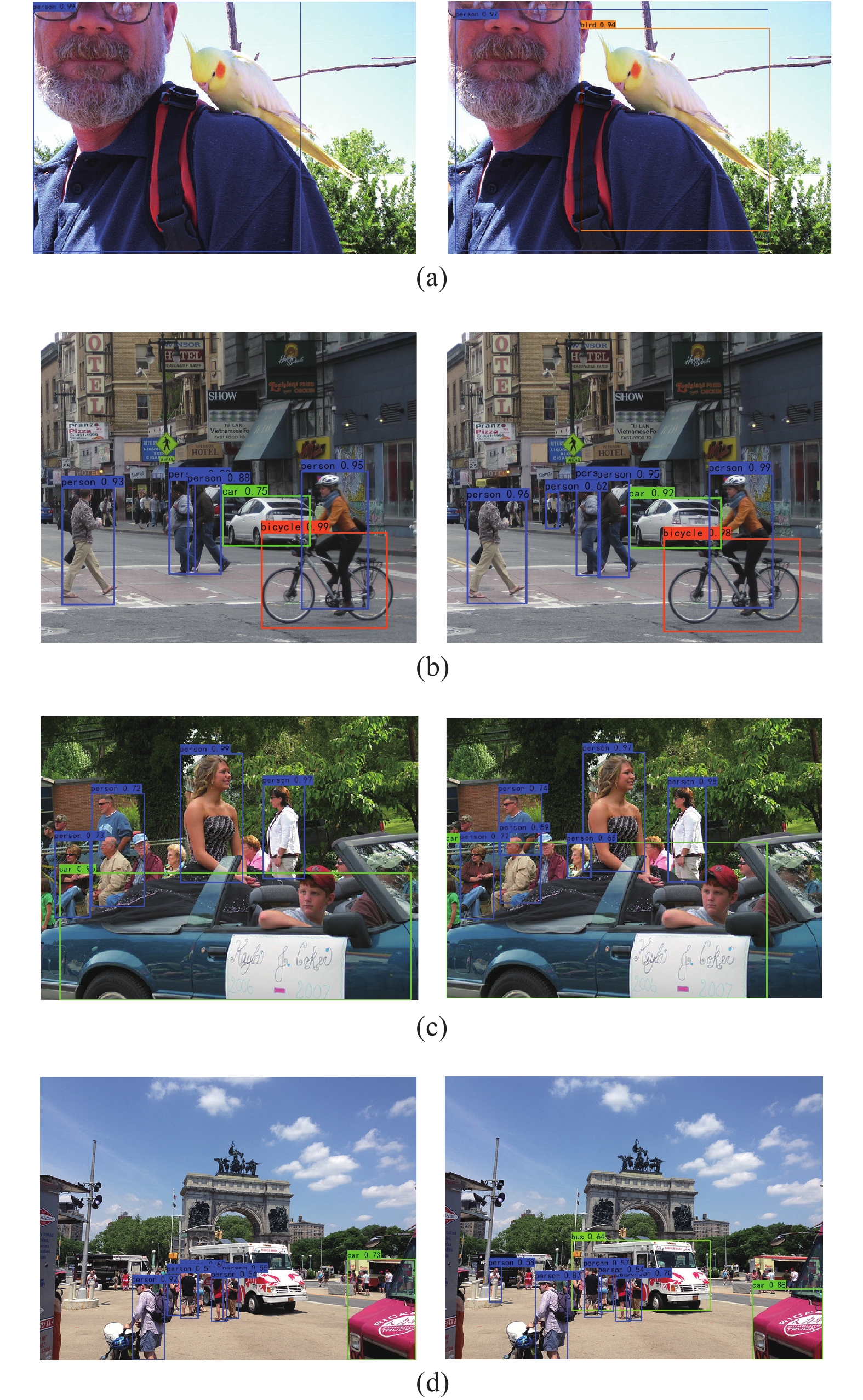

原算法与本文算法的检测结果如图7所示, 左边表示仅替换主干网络算法的检测结果, 右边表示本文算法的检测结果.
|
|
表 6 经典算法实验结果对比 |
|
图 7 YM与本文算法的检测结果图 |
由实验结果可知, 图7(a)中改进算法能检测到原算法未检测到的鹦鹉, 图7(b)中改进算法能检测到远处的目标, 图7(c)能检测到汽车后面只有一个头的老太太, 图7(d)能检测到一些远处的目标, 以及被遮挡一部分的目标, 检测性能有所提升, 证明了本文改进算法的有效性.
4 总结本文提出了一种轻量化目标检测的方法, 能极大降低参数量, 有利于嵌入移动端设备, 检测精度也有一定的提升; 在主干网络104×104输出的特征层引入空洞率为2的空洞卷积, 并添加批归一化和ReLU激活函数, 与52×52特征层的特征进行融合, 细化提取到的物体特征; 改进SPP池化层的结构, 降低计算量, 以提高模型检测精度.
未来还需进一步探究, 在保证检测精度的条件下, 如何降低模型的参数量, 使模型进一步轻量化.
