牦牛作为我国高寒地区的特色畜牧业品种之一, 主要分布在青藏高原地区. 其产业规模呈现上升态势, 中国的牦牛产量约占世界产量的95%左右^[1]. 牦牛养殖业逐步成为青海省的支柱性产业和区域特色优势产业, 以牦牛和藏羊养殖为主的现代畜牧养殖业已经成为当前乡村振兴战略的重要驱动力. 高效发展牦牛养殖业对畜牧经济的可持续性发展和增加农牧民群众经济收入有着重要作用. 以青海玉树地区为例, 大多数牧民的牦牛养殖规模达到上百头, 牧场区域面积大, 传统的放牧方式难以快速准确地跟踪计数牦牛数量, 人力投入多且管理效率较低. 而计算机图像处理技术与畜牧业的结合, 可实现快速检测和跟踪统计牦牛数量, 提高畜牧业生产效率的同时, 推动畜牧业向着更加科技化的方向发展.

目前, 国内外学者们已经将深度卷积神经网络算法应用于动物检测和跟踪中. 文献[2]提出一种基于视频数据的牦牛统计方法, 使用分辨率高的牦牛视频, 人工设计牦牛检测的外观特征信息, 结果表明模型的泛化能力不是很好. 文献[3]利用YOLOv3检测猫、老鼠和鸟类等动物, 检测平均精度为75.2%. 文献[4]利用生成对抗网络模型, 检测野生动物的夜间红外图像, 使检测精确度得到提升. 文献[5]将RFID技术应用到动物检测和跟踪管理中, 它把RFID标签固定在动物身上, 这种方法虽然提升了统计精度, 但损害动物福利, 且标签容易受到外界干扰而脱落, 无法大范围展开应用. 文献[6]提出一种基于参数迁移策略的再训练源模型的方法, 用神经网络检测识别水产动物, 检测精度为97.4%. 文献[7]通过改进YOLOv3进行猪脸检测识别, 模型检测精度有一定的提升, 但是仍存在小目标检测边界定位不准的问题. 文献[8]提出Siamese-FC算法, 将全卷积网络嵌入到跟踪算法中, 提升了跟踪效果和检测速度. 文献[9]提出Siamese-RPN算法, 通过结合Siamese跟踪算法和RPN网络, 将多尺度测试跟踪任务转变为one-shot检测任务. 文献[10]提出基于YOLOv4_tiny的网络模型, 通过结合迁移学习和权重加权使模型能在数据集较少时提高检测精度, 但平均精度为61.18%. 文献[11]提出一种基于SSD的网络模型, 利用DenseNet-169网络提取特征, 然后联合训练中心损失函数和归一化指数来加快模型的收敛速度, 但降低了模型的检测准确率. 上述算法的应用可以提高检测准确率, 并且在不同的应用场景下都取得了较好的性能表现. 然而, 这些方法仍然存在一些问题, 如模型泛化能力不足、计算量大、检测速度慢和误检漏检率高等缺点. 因此, 本文通过改进YOLOv5和Bytetrack算法, 实现快速检测和跟踪统计牦牛, 在兼顾推理速度和跟踪准确度的同时, 提高模型的泛化能力, 帮助牧民更加高效的监测牦牛, 为牦牛养殖业的可持续发展和乡村振兴提供有力支持.

1 实验数据 1.1 目标检测数据集

本研究将牦牛目标检测定义为二分类问题, 简化了原YOLOv5网络对80类物体进行分类检测的问题. 数据集来源于ImageNet数据集^[12]的部分图像和在青海省玉树藏族自治州使用GoPro8拍摄的牦牛视频数据. 处理视频数据时, 保留80%的牦牛躯干出现在视野中的视频段. 利用FFmpeg工具将视频分割为图片, 筛选去除帧间相似度过高的图片, 得到牦牛样本图像3164张, 使用Labelimg工具标注得到3164个XML文件.

为了提升模型泛化能力, 使用随机旋转、裁剪、平移、镜像、增加噪点和调整亮度的数据增广技术, 扩充牦牛检测数据, 增强后得到19704张图片. 其中, 对图像进行随机旋转可以扩大数据集的规模, 以获得理想的训练效果; 改变图像的色调和亮度可以模拟光照情况变化对图像的干扰, 在一定程度上消除光环境的影响^[13]. 然而, 增强后的样本数据中背景重复率高, 如果全部用于学习, 会降低训练速度, 且容易导致模型过拟合. 故本研究设计两种实验方案. 实验1: 从数据集中抽取7020张图片做消融实验, 用于测试各模块对模型性能的影响. 按照比例7:1.5:1.5随机划分为训练集、验证集和测试集. 其中训练集4900张, 验证集和测试集各1060张. 实验2: 抽取全部数据的80%用于训练以评估模型的整体性能. 数据集划分和实验1相同, 其中训练集11034张, 验证集和测试集各2364张. 每个图像样本按顺序编号, 训练集和验证集的样本编号互斥. 部分数据集图片如图1所示.

1.2 跟踪评价数据集

为了全面评估跟踪算法在实际放牧环境下的性能, 选取10段不同条件下的视频段, 记为video01–10. 每段视频的时长均在10 s以上, 分辨率为1920像素×1080像素. 数据集包含牦牛活动频繁与较少场景、目标拥挤与稀疏场景. 使用Darklabel软件标注, 得到10个CSV文件, 内容包括所有帧中实际牦牛的ID、位置和大小等信息, 用来评估跟踪算法的准确度和鲁棒性.

2 YOLOv5 2.1 算法结构及原理

YOLO (you only look once)^[14]最初由Redmon等提出. 相比于Faster RCNN^[15]算法的两阶段检测, YOLO接收整张图片作为输入, 经过推理后直接输出目标框位置、类别信息和检测置信度大小. YOLOv5有4个版本的检测网络, 分别是YOLOv5s, YOLOv5m, YOLOv5l和YOLOv5x^[16–18]. 其中最小、最浅的是YOLOv5s, 其余3种都是在此基础上不断加深加宽的. YOLOv5s模型文件大小只有14.1 MB, 计算参数少, 故本文选择在此基础上进行改进和提升, 以达到更好的训练效果.

YOLOv5s网络由4个通用模块组成, 分别是输入端(Input), 骨干网络(Backbone), Neck网络和Head预测输出层.

Input: 通常包括图像预处理操作, 如将图像缩放到适应网络的输入大小并进行归一化处理等. 该模块使用包括随机缩放、裁剪和排布等操作的Mosaic数据增强方式, 以此提高模型的预测精度. 此外, YOLOv5使用一种自适应锚框计算方法来减少冗余信息并加快网络的训练速度.

Backbone: 实质上是卷积神经网络, 用于在不同图像粒度上提取特征. YOLOv5s网络使用Focus和CSP结构. Focus结构的关键操作是切片, 例如将4×4×3的特征图经过切片后, 尺寸变成2×2×12. 值得注意的是, YOLOv5s网络中的Focus结构使用32个卷积核进行卷积操作, 而其他3种网络的卷积核数量均有所增加. YOLOv5s中有两种CSP结构, CSP1_X位于骨干网络中, CSP2_X位于Head预测输出层. 在骨干网络中加入CSP, 可以增强网络的学习能力, 降低计算复杂度, 使网络更轻量化, 同时提高查准率.

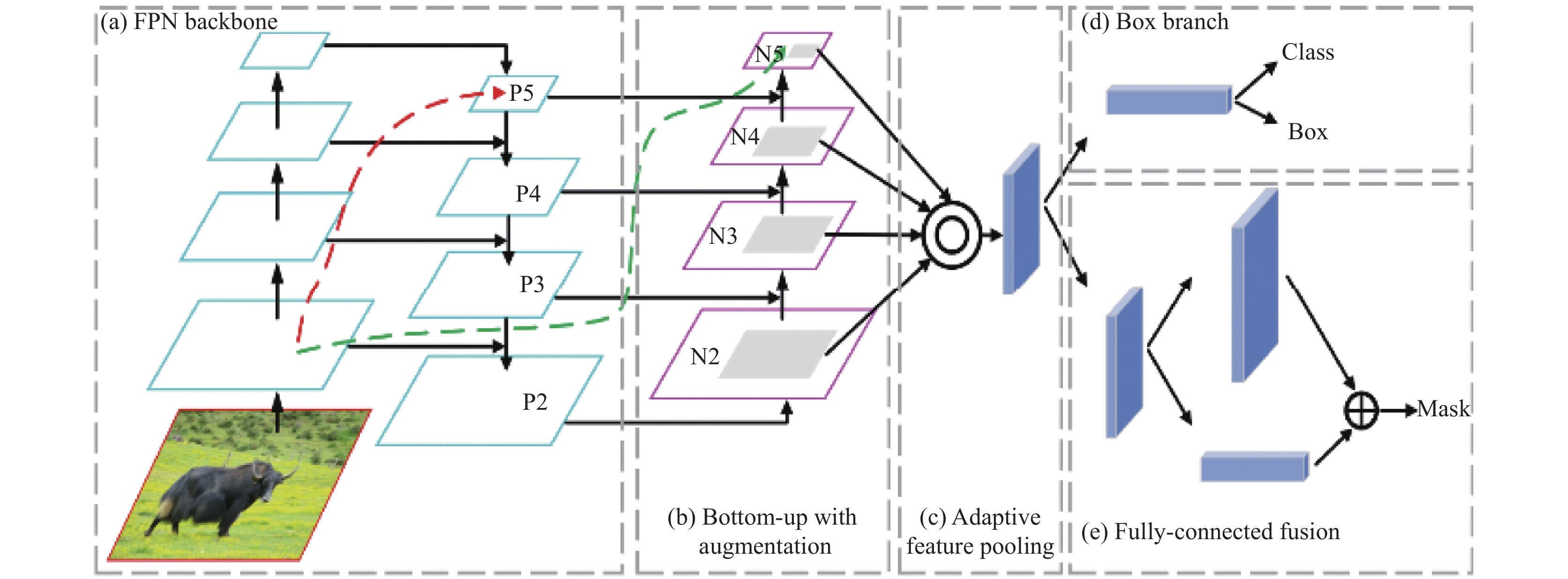

Neck: 位于骨干网络和预测输出层之间, 用于加工特征信息. 该模块使用特征金字塔网络(feature pyramid network, FPN)^[19]和路径聚合网络(path aggregation network, PANet)^[20]多尺度的融合特征, 结构如图2所示. FPN是自顶向下的, 通过上采样向低层传递高层的强语义特征, 增强特征金字塔的语义信息. PANet则相反, 是自底向上的, 通过下采样融合低层特征和高层特征, 以增强高层特征的定位信息. 经过FPN和PANet融合的特征, 不同尺寸的特征图都包含图像的语义信息和位置信息, 以此保证对不同尺寸图片的准确预测.

Head: 输出目标检测结果. 该层沿用之前YOLOv3的检测头. 对于不同的网络结构, 输出层的分支个数不尽相同, 但通常都包含一个分类分支和一个回归分支.

2.2 模型的改进与优化

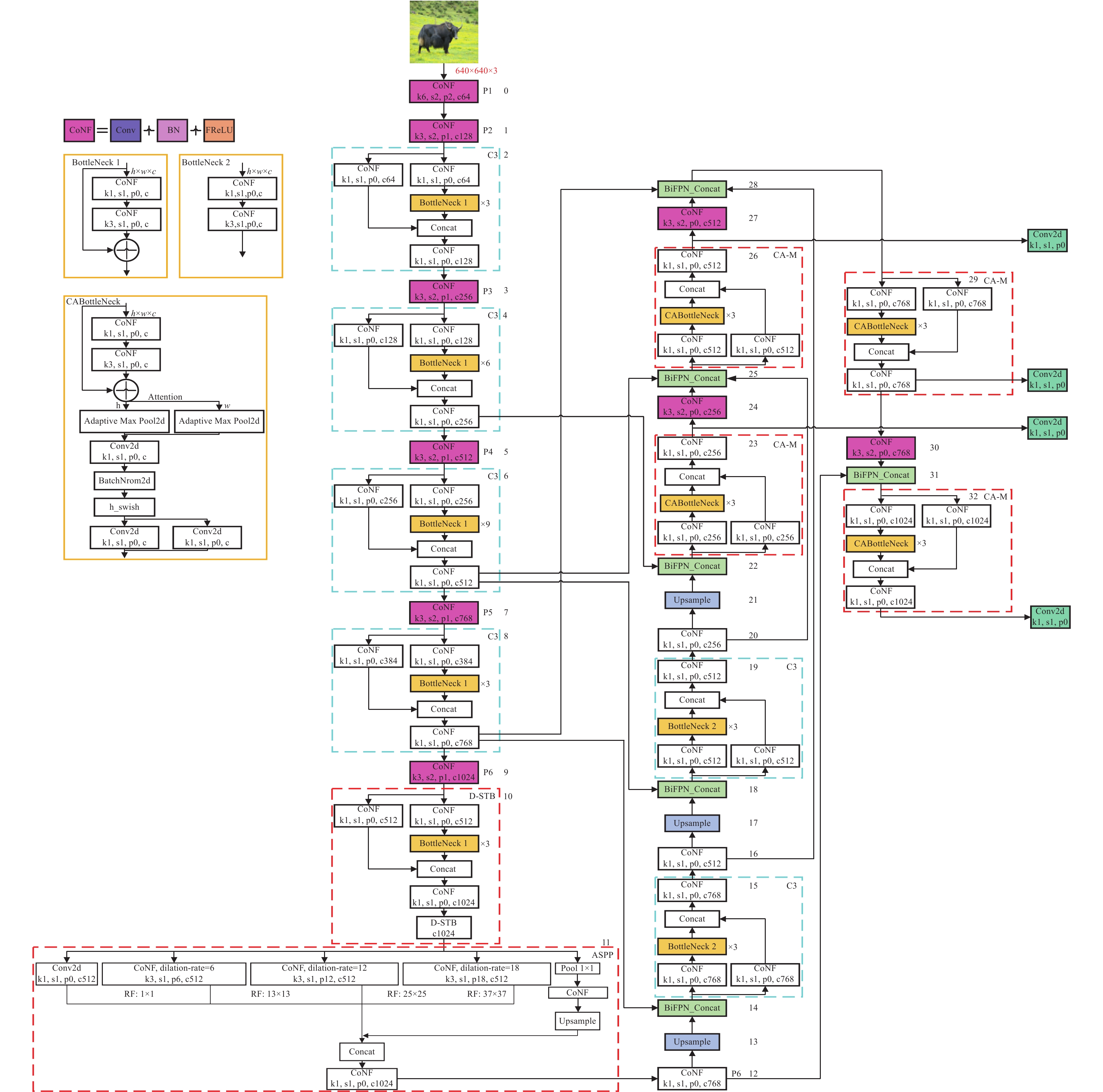

针对原YOLOv5s模型在牦牛检测任务上误检漏检率高、小目标检测效果不好等问题, 通过改进其骨干网络和Neck网络, 实现更精确的牦牛检测. 改进的YOLOv5s网络如图3所示. 在骨干网络中加入改进的Swin Transformer模块, 并使用空洞空间卷积池化金字塔(atrous spatial pyramid pooling, ASPP)以多比例提取图片的上下文信息, 增强网络对小目标的检测效果. 颈部使用双向特征金字塔网络跨尺度融合特征图, 通过增加同层级网络间的跳转连接, 以保留原始节点的未融合信息; 同时加入改进的协同注意力(coordinate attention, CA)机制, 以获取较多的远程依赖关系. 在预测输出层, 从上到下分别是融合特征图的1/8、1/16、1/32、1/64倍下采样后的特征信息. 使用二元交叉熵计算置信度损失(obj_loss)和分类损失(cls_loss)、EIoU loss (efficient intersection over union)计算定位损失, 采用非极大值抑制算法筛除冗余目标框. 改进普通卷积模块的激活函数为FReLU (funnel ReLU). 相较于SiLU, FReLU有更快的收敛速度、更好的泛化能力和稀疏性, 同时减少计算量, 从而提高模型的鲁棒性.

$ FReLU = {\rm{max}}(0, x) + {\rm{min}}(a \times (x - m)) $

(1)

其中, $ x $ 表示输入, $ a $ 和 $ m $ 为可学习的参数.

2.2.1 D-STB模块

Transformer^[21]是一种基于自注意力机制的深度神经网络模型, 在计算机视觉领域应用广泛. 基于Transformer的网络模型在目标检测领域取得了显著的性能提升, 因为它能提取图像的全局信息并关注重要的区域. 但在像素级别上进行预测的视觉任务的自注意力计算复杂度是图像大小的二次方, 这限制了Transformer在高分辨率图像处理任务中的应用. 而Swin Transformer^[22]有效解决了Transformer的应用缺陷, 它将自注意力计算限制在窗口区域内, 并允许跨窗口进行信息交互. 因此, 本研究中在YOLOv5s骨干网络添加Swin Transformer block (STB), 以此增强骨干网络的特征提取能力.

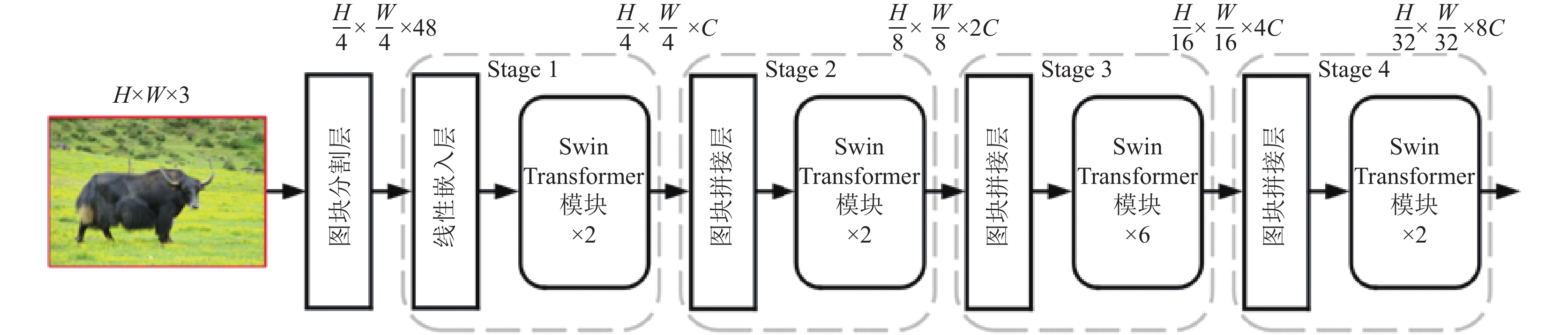

Swin Transformer网络结构如图4所示. 首先, 输入为[H×W×3]的图像会被传入图块分割层(patch partition), 该层将每个大小为M×M的像素块划分为一个图块, 并在通道方向展开, 从而将图像维度变为[H/4, W/4, 48]. 接下来, 线性嵌入层对通道数做线性变换, 将图像维度进一步变为[H/4, W/4, C], 然后将其输入STB进行自注意力计算, 提取图像特征. 模块的输出将成为下一阶段的输入. 阶段2–4的操作相同, 先使用图块拼接层(patch merging)将上一个阶段的输出特征图中相邻的大小为M×M的窗口合并, 然后将结果送入STB构建分层特征图. 其中, 图块拼接层实现下采样和维度变换.

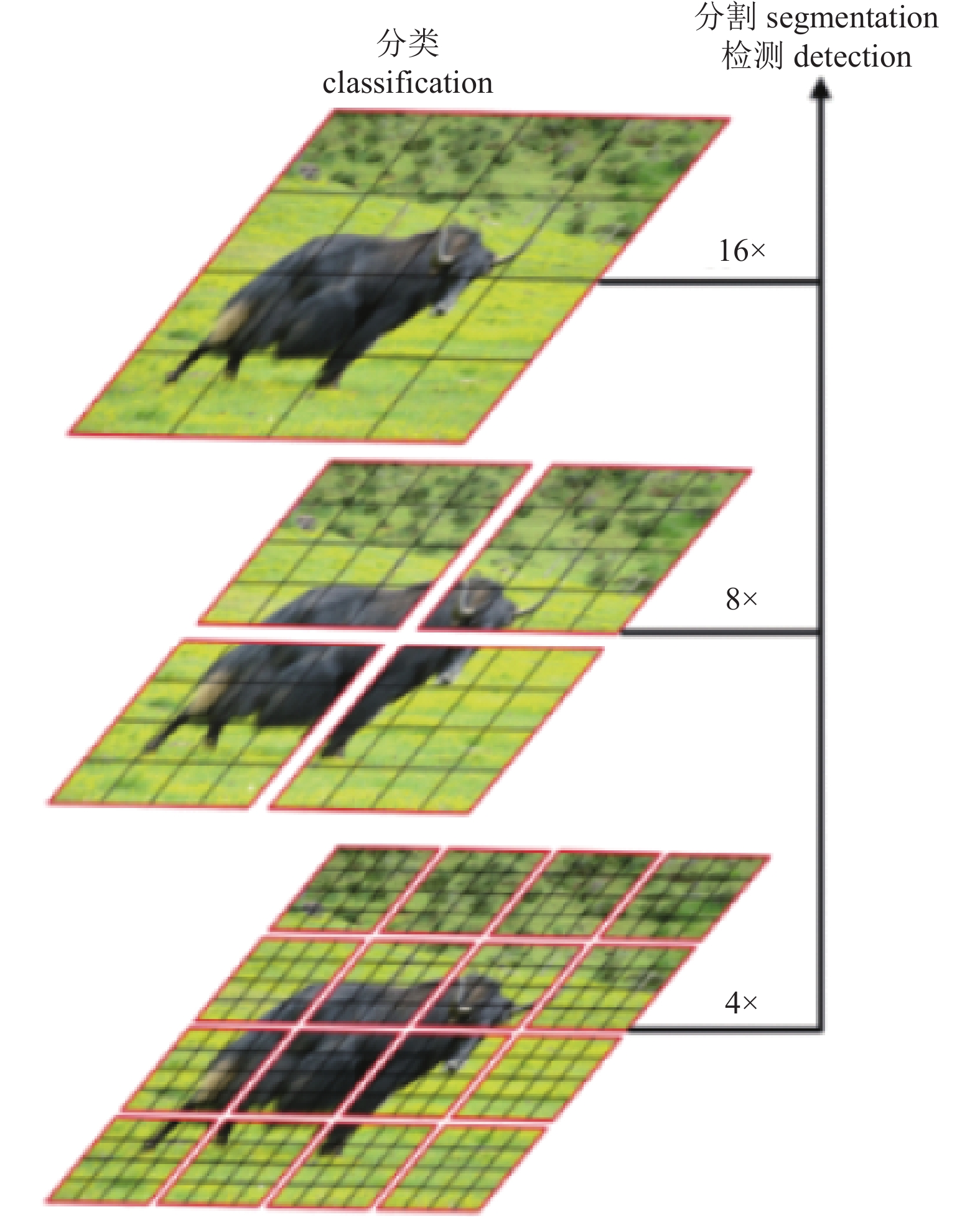

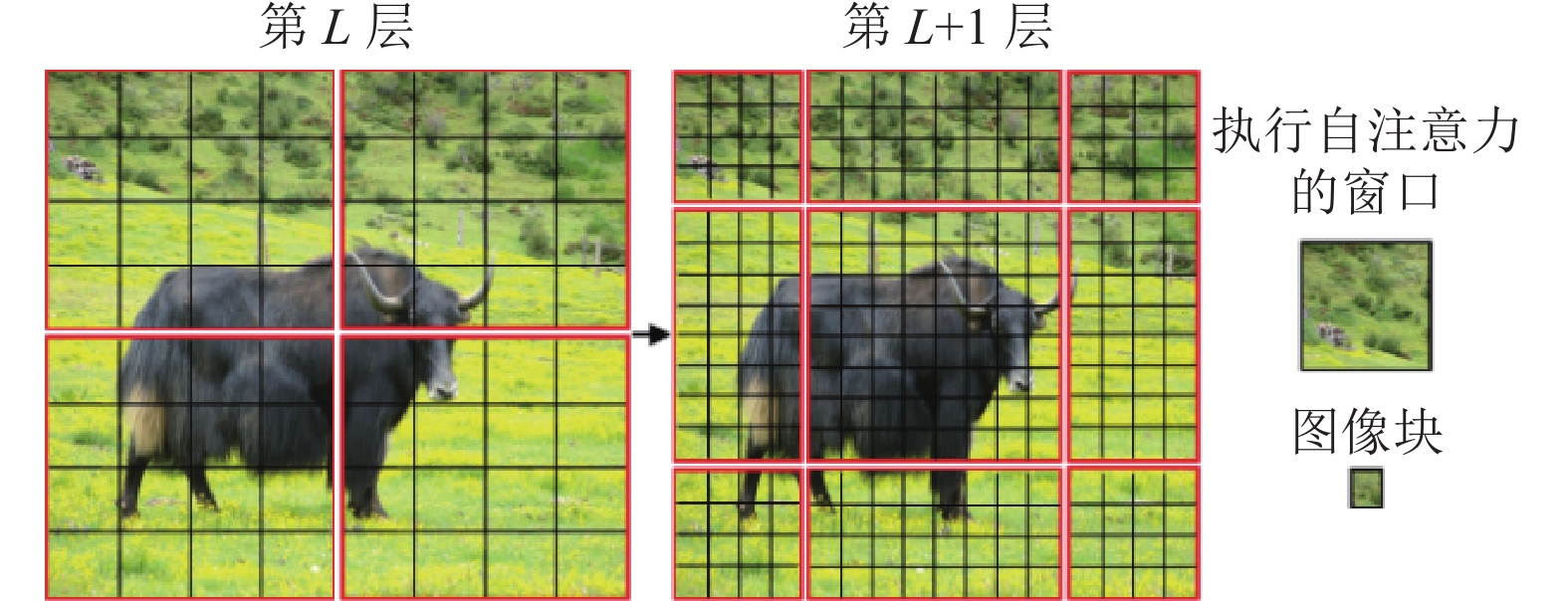

Swin Transformer在每个阶段间使用图块拼接(patch merging)实现图像下采样来构建分层特征图, 如图5所示. 当对特征图进行4×或8×的下采样时, 图像被分割成多个小尺寸的图块. 然后将图块输入到STB中提取特征. 考虑到模型可能存在过度参数化问题而导致模型过拟合, 故在STB模块的残差连接层后添加一层DropBlock层, 对卷积层提取的特征图中移除相邻区域, 以此提高模型的泛化能力, 使卷积神经网络可以更好地提取有用信息. 同时减少模型参数量, 降低模型的计算复杂度. 实验结果表明使用block_size=7时可以获得最佳准确度. 改进的STB结构(D-STB)如图6(a)所示, 由4个LN层、1个W-MSA (windows multi-head self-attention)层、1个SW-MSA (shifted windows multi-head self-attention)层、2个二层的多层感知机(multi layer perceptron, MLP)、4个残差连接层和4个DropBlock层组成. 其中, W-MSA和SW-MSA交替组成基于窗口的multi-head自注意力模块. 输入到D-STB的特征 $ {{\textit{z}}^{l - 1}} $ 先经过LN层进行归一化, 然后将结果送入W-MSA层提取特征. 接着进行残差层和DropBlock层计算得到 $ {\hat {\textit{z}}^l} $ , 然后再次归一化后输入到1个使用GELU非线性激活函数的MLP中做通道维度的线性变换, 最后通过残差连接层和DropBlock层得到经过W-MSA处理的输出特征 $ {\hat {\textit{z}}^l} $ . 把 $ {\hat {\textit{z}}^l} $ 输入到包含SW-MSA层的相似模块中计算^[23]. D-STB引入了残差连接层, 以解决神经网络的退化问题.

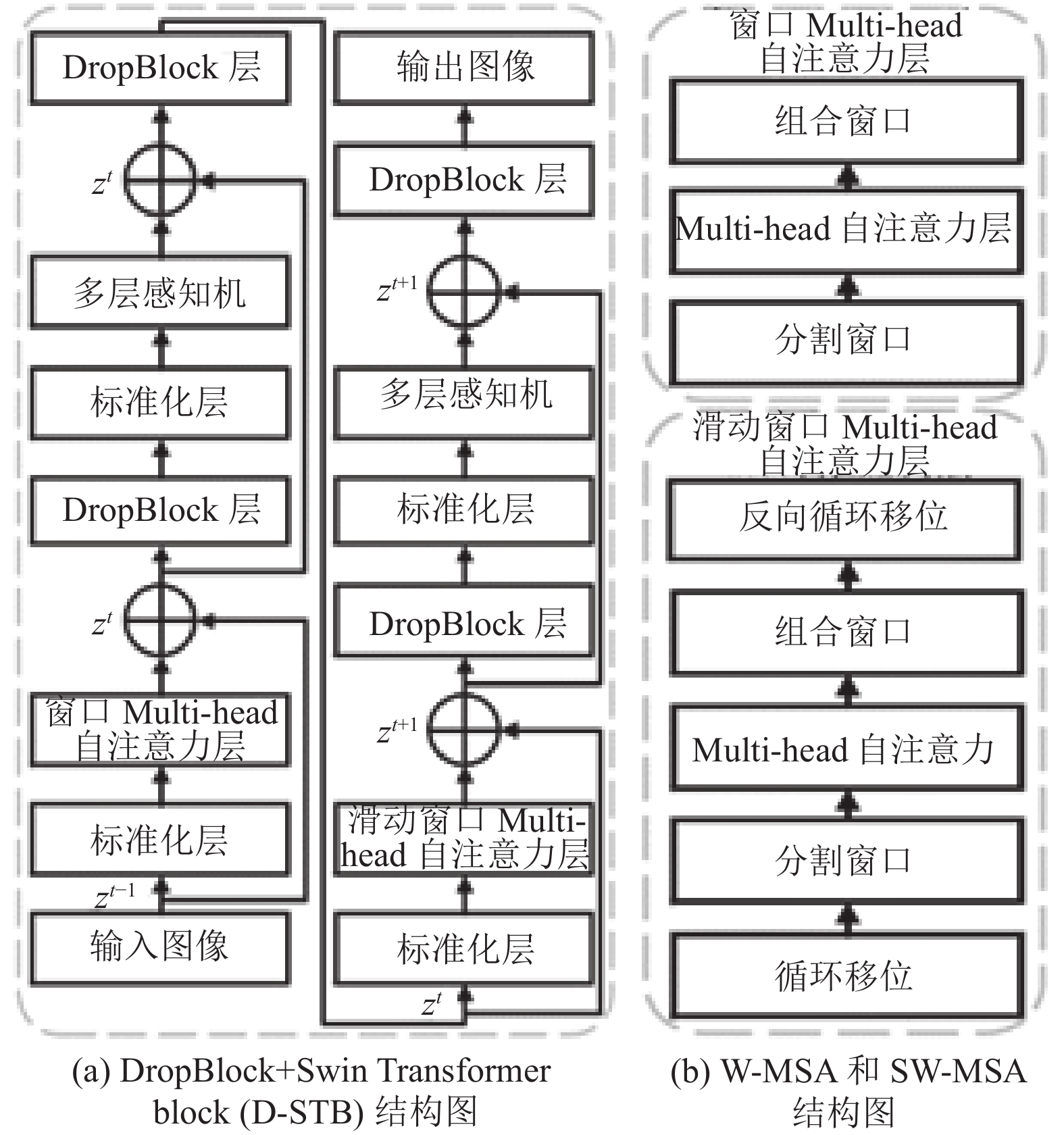

D-STB中的W-MSA和SW-MSA结构如图6(b)所示. 其中, W-MSA包括分割窗口(window partition)、组合窗口(window reverse)和MSA计算. 分割窗口是指将特征图从左上角像素划分为多个M×M的互不重叠的独立窗口. 组合窗口用于将W-MSA计算的特征拼接还原为完整的multi-head自注意力特征图. MSA用于在窗口内部进行multi-head自注意力计算, 使计算复杂度与图像大小成线性关系, 从而降低模型的训练成本. 但也隔绝了窗口间的信息交互, 从而导致全局特征缺失的问题. SW-MSA通过移位操作解决了该问题, 它将原本不相邻的像素点组成独立窗口计算MSA, 实现跨窗口间的信息传递, SW-MSA窗口移位如图7所示.

2.2.2 ASPP金字塔

空洞卷积也叫扩张卷积或膨胀卷积, 其原理是在卷积核元素之间填充一些空格(零)来扩大卷积核感受野, 以此来获取图像更多的特征信息. 改进的YOLOv5s网络中存在池化采样操作, 导致部分特征信息丢失. 同时Swin Transformer在进行4×和8×倍率下采样时, 相较于Vision Transformer一直不变的16×倍率下采样, 会使卷积核感受野变小; 且在D-STB提取特征时, 使用DropBlock层移除了特征图的部分信息. 而空洞卷积通过在不同尺度下使用不同的空洞卷积核来获取上下文信息, 得到不同尺寸的特征图. 这样就可以在不增加网络参数的情况下增大卷积核感受野来提取更多的全局特征, 同时不丢失空间分辨率, 保持像素点的空间位置不变.

对于空洞数为d的膨胀卷积, 卷积结果为:

$ S(i, j) = \sum\limits_m {\sum\limits_n {I[i + m(d + 1) + 1, j + n(d + 1) + 1]K(m, n)} } $

(2)

其中, $ K $ 为当前卷积核大小, $ (d + 1)K + 1 $ 等价于一个新的卷积核, $ d + 1 $ 为膨胀比. 该卷积核的首行、首列、尾行、尾列权重均是零, 每间隔 $ d $ 个像素点的权重非零, 否则权重为零.

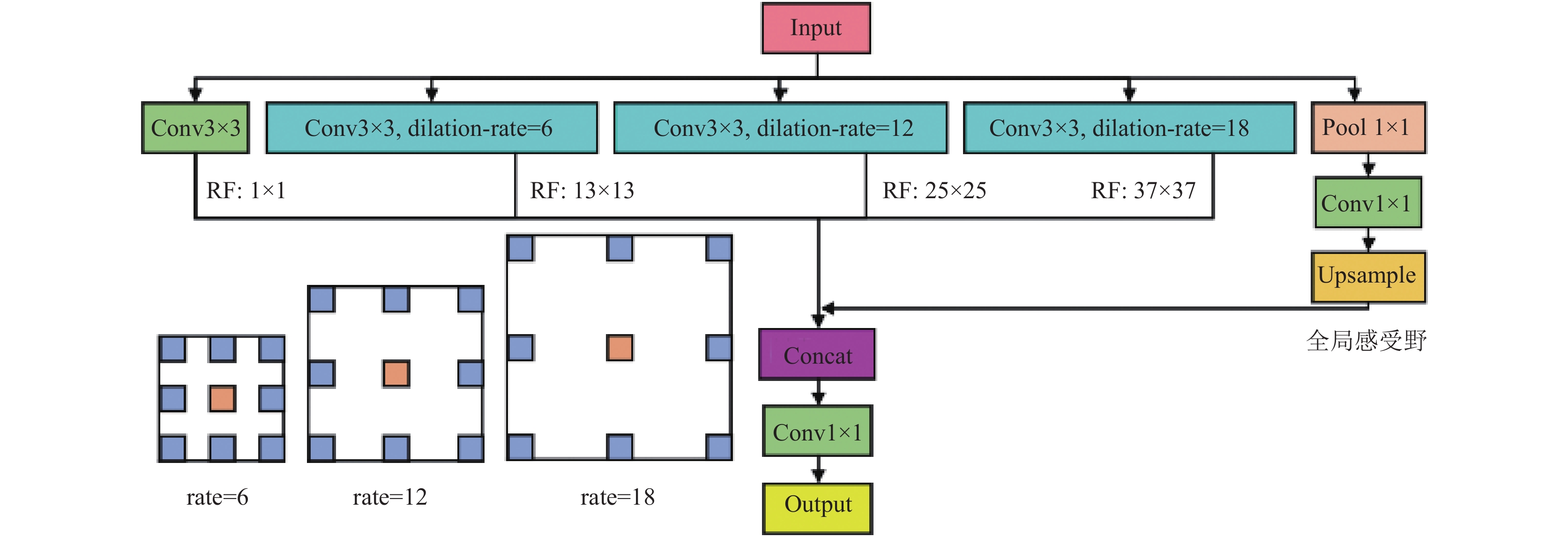

ASPP结构如图8所示, 对输入特征图使用6、12、18扩张率(dilation rate)的多个并行空洞卷积层并行采样. 同时, 经过1×1的池化层、1×1的卷积层和上采样后, 将得到的特征图连接到一起扩大通道数. 最后使用1×1的卷积将通道数降低到预期的数值. 注意要谨慎选择扩张率, 因为过大的扩张率可能会产生无意义的权重.

2.2.3 跨尺度特征融合

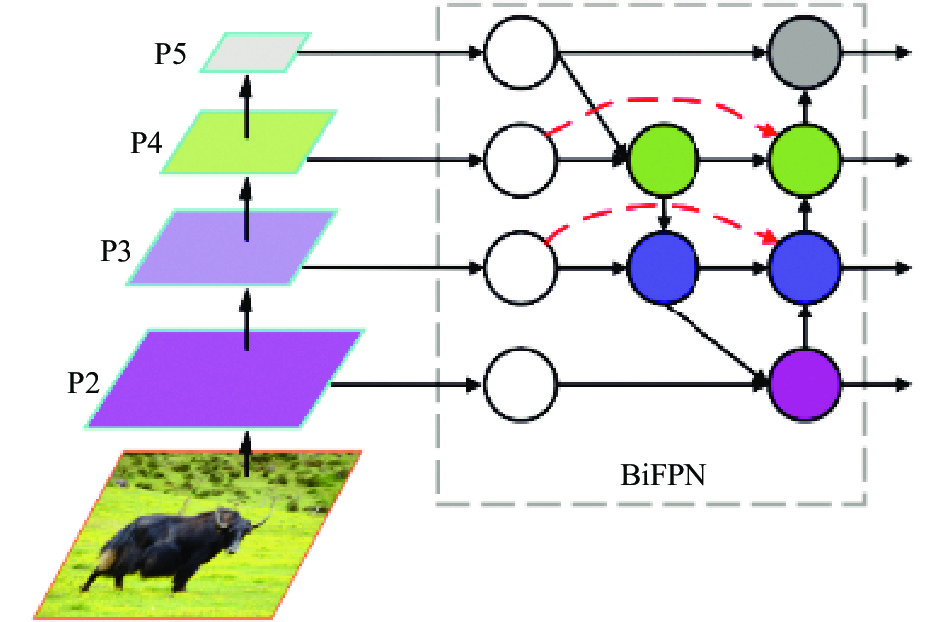

目标检测查准率的高低受特征图信息表达多样性的影响, 融合多尺度特征是提高准确率的重要手段. YOLOv5使用FPN + PANet实现高层语义信息和低层细节信息的交流. 为了进一步增强多尺度信息的融合能力, 本研究借鉴了双向特征金字塔网络(bi-directional feature pyramid network, BiFPN)^[24]的结构优势, 并将其思想迁移到YOLOv5s的特征融合网络中, 结构如图9所示. 通过添加同一层级的输入和输出结点之间的跳跃连接, 使同层网络的特征图可以互相共享特征信息, 增强了特征图表达的多样性.

2.2.4 CA-M注意力

为了提高神经网络的检测性能, 注意力机制被广泛应用. 然而, 考虑到SE (squeeze-and-excitation network)^[25]注意力仅关注构建通道之间的依赖关系, 忽略了位置信息. CBAM (convolutional block attention module)^[26]注意力引入大尺度的卷积核提取空间特征, 但普通卷积操作只能提取局部空间关系, 无法获取大范围空间依赖关系. 此外, 大多数注意力机制的计算开销较大. 鉴于本文待检测数据的目标是牦牛, 其中部分目标较大且分布疏密不均. 为了增强网络对牦牛特征提取的能力, 本文引入 “协同注意力机制”^[27]. 该机制的核心思想是将候选框的位置信息编码到信道注意力中, 避免二维池化将特征张量转化为单个特征向量而造成信息丢失, 进而使网络可以关注大范围的位置信息. 考虑到牦牛有较多显著的特征, 如牦牛头大、肩部隆起、耳朵较小、黑色犄角等, 原CA注意力的全局平均池化可以有效减少参数量, 但无法提取上述显著特征. 因此, 为了帮助网络更好地捕捉牦牛的显著特征, 改进后的CA注意力用全局最大池化层替换全局平均池化层. 改进的CA-M注意力结构如图10所示. 先将输入的特征分解为两个一维特征, 分别沿着x和y方向聚合特征进行全局最大池化操作. 这样在捕获一个空间方向远程依赖关系的同时, 获得另一个方向的位置结构信息. 具体地, 高度h处的第c通道的输出为:

$ {\textit{z}}_c^h(h) = \mathop {\max }\limits_{0 \leqslant i < W} {x_c}(h, i) $

(3)

同理, 宽度w处的第c通道的输出为:

$ {\textit{z}}_c^w(w) = \mathop {{\rm{max}}}\limits_{0 \leqslant j < H} {x_c}(j, w) $

(4)

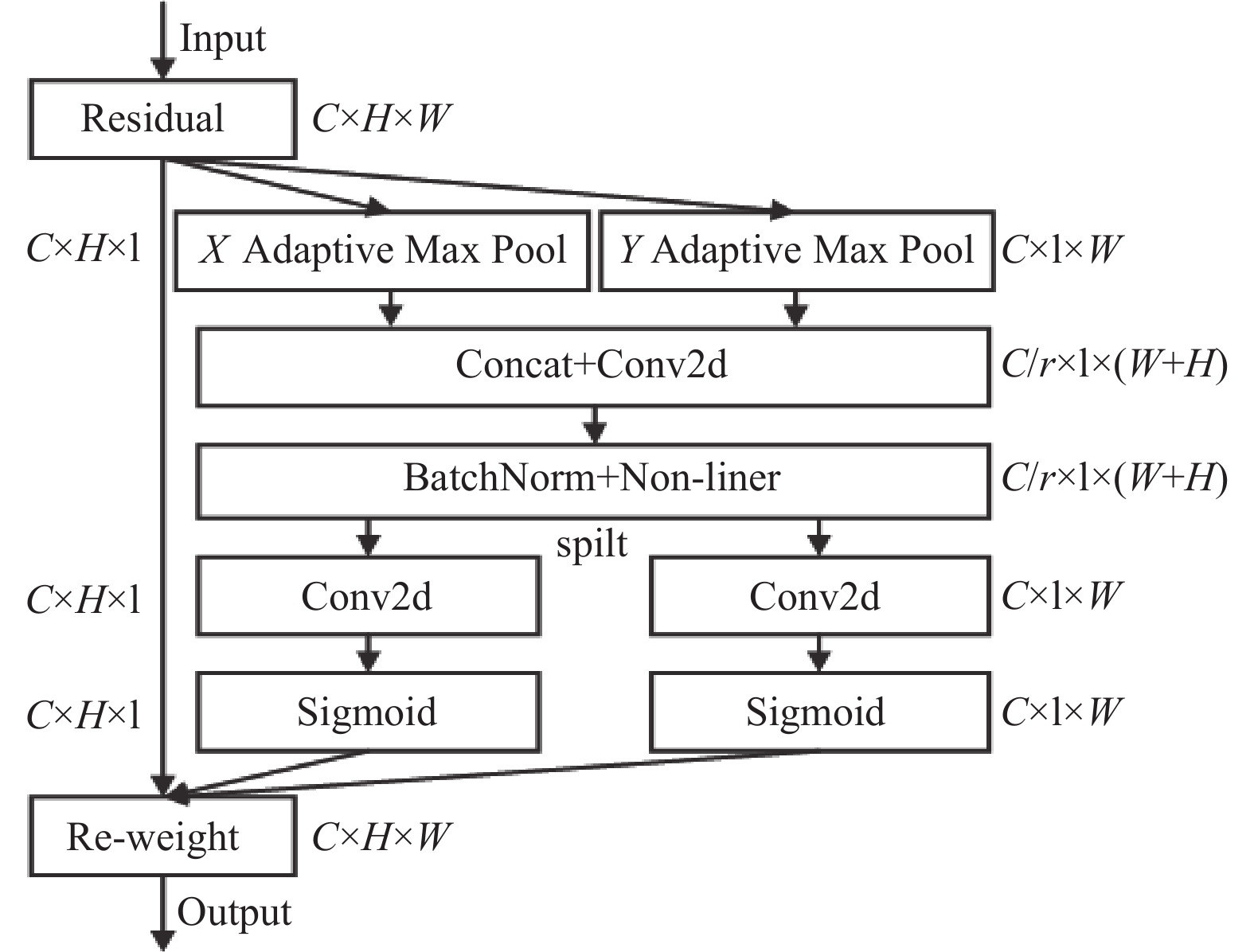

然后通过Concat操作聚合x方向和y方向生成的attention map, 使通道叠加, 接着使用卷积Conv2d和非线性函数变换, 将位置信息映射编码到各自的x和y方向的中间特征, 结果进行归一化处理后将新特征沿着x和y方向分割, 再分别进行卷积Conv2d和Sigmoid激活, 最后进行Re-weight重新加权, 至此得到一个基于空间维度的注意力机制^{[28, 29]}.

最后, CA-M注意力的数学表达式为:

$ {y_c}(i, j) = {x_c}(i, j) \times g_c^h(i) \times g_c^w(j) $

(5)

通过引入CA-M注意力, 网络不仅获取远程依赖相关性, 还得到了的位置信息. 同时, CA-M将获取的特征图编码为方向感知和位置感知的注意图, 然后一起输入特征图中, 从而使网络更专注于位置和语义信息, 抑制不重要的特征, 进而提高网络的预测准确率^[28]. 在改进的YOLOv5s结构中, 跨尺度特征融合实现了高层语义信息和低层强定位信息间的交互, 同时融合了原输入结点的特征信息. 基于这一思路, 本文将CA-M添加在跨尺度特征融合模块之后. 实验证明, 改进的CA-M注意力可以有效提升模型的检测性能, 且不增加计算开销.

3 Bytetrack 3.1 算法结构及原理

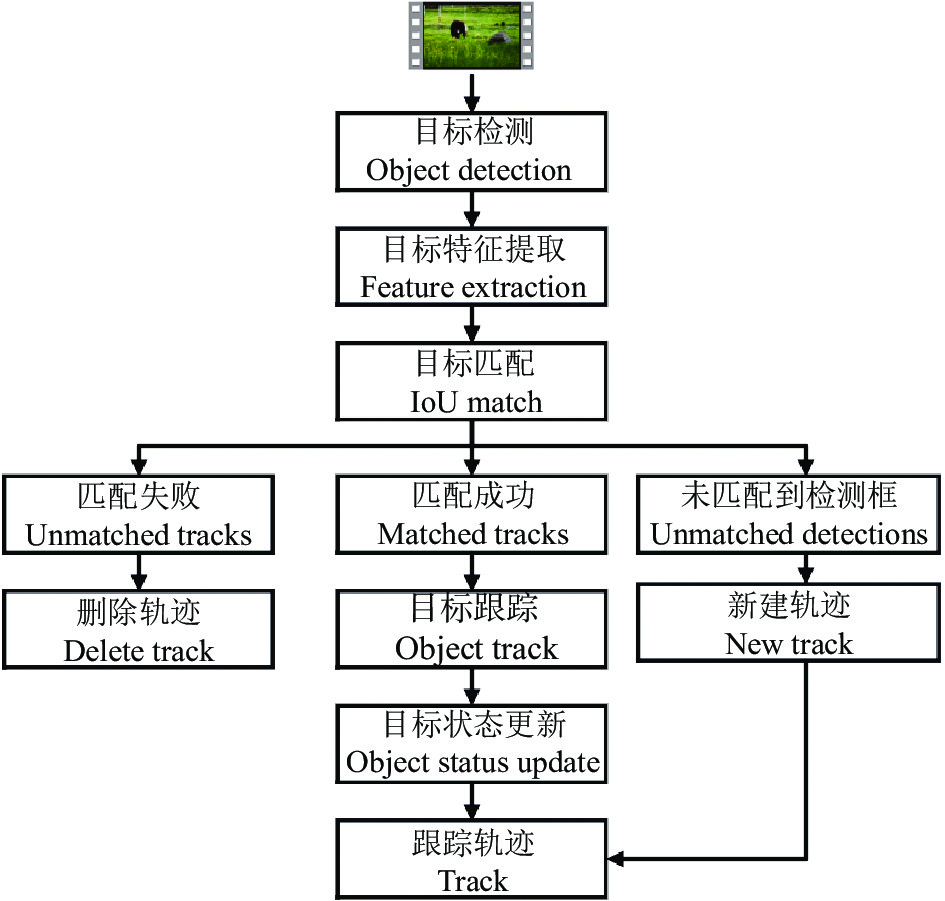

Bytetrack跟踪器的轻量级网络架构可实现牦牛自然放牧场景下的多目标实时跟踪和计数. Bytetrack是一种基于Tracking-By-Detection范式的多目标跟踪方法, 通过引入检测器, 可以在目标跟踪过程中进行目标的重新检测和更新, 从而更加准确地跟踪目标. Bytetrack算法流程图如图11所示. 首先, 使用一个目标检测器在第1帧图像中检测牦牛. 然后提取特征, 如颜色、形状、纹理等. 在接下来的帧中, 使用卡尔曼滤波算法来估计牦牛在图像中的运动, 并微调牦牛目标的位置. 然后在微调后的位置周围, 使用检测器重新检测牦牛目标, 并提取更新后的特征. 其次, 进行目标匹配, 使用匈牙利算法将更新后的特征与前一帧中的目标进行匹配来确定当前帧中的目标与前一帧的目标是否为同一个目标. 匹配会产生3种结果: 1)匹配成功, 跟踪目标轨迹并更新状态; 2)未匹配到检测框, 为其新建一个跟踪轨迹; 3)匹配失败, 删除轨迹. 匹配失败的跟踪轨迹会保留30帧的生命线, 如果在30帧以内重新匹配目标成功, 则转结果1); 如果超过30帧仍没有匹配到目标, 则删除轨迹. 通过不断重复上述过程, 实现视频实时多目标跟踪.

Bytetrack和其他跟踪算法的区别在于, 它不仅保留高分检测结果, 也保留了低分检测框. 通过去除低分框中的背景信息, 挖掘出真正的目标(遮挡、模糊等困难目标), 从而降低漏检并提高轨迹的连贯性. 然而, Bytetrack算法没有采用外观特征匹配, 因此跟踪器的性能很大程度上取决于检测器的性能. 如果检测器性能好, 跟踪效果会很好; 如果检测性能不佳, 将严重影响跟踪器的性能. 因此, 在实际应用中, 需要综合考量检测器和跟踪器, 以达到更好的跟踪效果.

在数据关联部分, Bytetrack只使用卡尔曼滤波来预测当前帧中的轨迹在下一帧的位置. 然后通过预测框和实际检测框的IoU来计算两次匹配的相似度, 并用匈牙利匹配算法完成匹配. 数据关联的具体步骤如下.

(1) 根据检测框得分, 把结果分为高分框和低分框, 分别进行处理.

(2) 用高分框和之前的跟踪轨迹进行匹配.

(3) 用低分框和步骤(2)与高分框匹配失败的跟踪轨迹进行匹配.

(4) 对未匹配成功且得分高的检测框, 为其新建一个跟踪轨迹. 对未匹配到检测框的跟踪轨迹, 为其保留30帧的生命线.

3.2 模型的改进与优化

Bytetrack算法使用非极大值抑制(non-maximum suppression, NMS)去除冗余的检测框, 保留最有可能的目标框. NMS选择得分最高的检测框(假设为A), 计算A与剩余目标框的IoU值, 当IoU值超过阈值时进行抑制, 即将目标框得分设置为0. 处理一轮后, 在剩下的框中继续寻找得分最高的, 再抑制与其IoU值超过阈值的检测框, 直到处理完所有的检测框. 然而, 该算法需要手动设置阈值, 而阈值的大小会影响筛选重叠目标框的准确性, 可能会导致误检. 此外, 抑制低于阈值的目标框的方法过于简单, 忽略了一些可能是遮挡、模糊等原因导致得分低的目标. 因此, 可以改进算法来重新挖掘被错过的目标.

将IoU改为DIoU来评估是否进行抑制操作, 这样可以避免IoU评估方法所导致的误判, 尤其是在目标框相互包含时, DIoU能够更好地确定冗余框和保留框.

$ DIoU = \frac{{{\rho ^2}(A, B)}}{{{c^2}}} $

(6)

其中, $ d = {\rho ^2}(A, B) $ 是A框与B框中心点坐标的欧氏距离, $ c $ 是包含两个目标框的最小方框的对角线长度. $ DIoU $ 在目标框不重叠时, 仍可为边界框提供移动方向. 对于包含两个框在水平或垂直方向时, $ DIoU $ 能加快回归速度. 且保持NMS阈值不变时, 可以得到更高的精确度和召回率.

4 实验与结果分析 4.1 实验环境

本实验使用PyTorch 1.13.1深度学习框架、Python 3.7.12环境, 操作系统为Linux 5.4, CPU型号为因特尔Core(TM) i5-3470、8 GB内存, 使用GeForce GTX 1080Ti图形处理器(graphics processing unit, GPU)、CUDA 11.5和CUDNN 7.6.5加速.

在训练过程中使用统一超参数配置. 输入图片大小为640×640, 消融实验迭代300个epoch, 模型性能评估实验迭代100个epoch, batch size为64. 采用Adam (adaptive moment estimation, 自适应矩估计)优化器, 初始化学习率为0.001. 开始阶段使用warmup预热学习率, 预热阶段前3个epoch采用一维线性插值调整学习率, 预热阶段的动量因子为0.8, 随后使用余弦退火算法更新学习率.

4.2 评价指标 4.2.1 目标检测评价指标

为了科学分析各模型在牦牛检测任务上的性能表现, 使用经典的目标检测评价指标^[30].

F1分数( $ {F1}{\text{-}}score $ ): 指精确率和召回率的调和平均数.

$ {F1}{\text{-}}score = \frac{{2 \times Precision \times Recall}}{{Precision + Recall}} $

(7)

检测精确度( $ Precision $ ): 指目标检测模型预测出的真正例的概率.

$ Precision = \frac{{TP}}{{TP + FP}} $

(8)

召回率( $ Recall $ ): 指在模型判断为正例且真实类别也是正例的数量占所有真实正例的比例.

$ Recall = \frac{{TP}}{{TP + FN}} $

(9)

其中, $ n $ 表示类别总数, $ TP $ 表示真正例, $ FP $ 表示假正例, $ FN $ 表示假反例.

平均精确度均值(mean average precision, $ mAP $ ): 指所有类别 $ AP $ 的均值. $ mAP $ 大小在[0, 1]区间, 越大越好. 其中mAP@0.5表示置信度阈值IoU>0.5的 $ mAP $ , mAP@0.5:0.95表示在不同IoU阈值(从0.5到0.95, 步长为0.05)上的平均 $ mAP $ .

$ mAP = \frac{{\displaystyle\sum\limits_{i = 1}^n {AP(i)} }}{n} $

(10)

4.2.2 目标跟踪评价指标

本实验采用多目标跟踪基准^[31]中使用的指标来评价牦牛跟踪算法的性能, 其中包括衡量单摄像头下多目标跟踪准确度的指标 $ MOTA $ (multiple object tracking accuracy)、识别 $IDF_1$ 分数(identification F1-score)、召回率 $Recall$ 、实际目标框数量 $ GT $ 、未命中目标总数 ${\textit{FN}}$ 和帧率 ${\textit{FPS}}$ .

$ MOTA = 1 - \frac{{\displaystyle\sum\nolimits_t {(F{N_t} + F{P_t} + {{\textit{IDSW}}_t})} }}{{\displaystyle\sum\nolimits_t {G{T_t}} }} $

(11)

$ ID{F_1} = \frac{{2IDTP}}{{2IDTP + IDFP + IDFN}} $

(12)

$ IDR = \frac{{{\textit{IDTP}}}}{{{\textit{IDTP}} + {\textit{IDFN}}}} $

(13)

其中, $ t $ 为时间索引, $ FP $ 为误检数量. ${\textit{IDSW}}$ 表示目标被遮挡再次被检测到时, 如果 $ ID $ 发生变化, 则定义为发生一次 ${\textit{IDSW}}$ . ${\textit{IDTP}}$ 、 ${\textit{IDFP}}$ 、 ${\textit{IDFN}}$ 分别代表真正 $ ID $ 数、假正 $ ID $ 数和假负 $ ID $ 数.

4.3 实验结果与分析 4.3.1 目标检测

本文实验在YOLOv5s网络的基础上, 添加具有4个检测尺度的检测层, 其将更低层级的特征图引入到特征融合网络中, 使网络能捕获更丰富的细粒度特征, 从而提高牦牛检测精度. 消融实验结果如表1所示, 其中“CA”是指使用原CA模块替换颈部的部分C3模块; “CA-M”是指使用本文改进的CA注意力替换颈部的部分C3模块; “跨尺度特征融合”是指使用本文的跨尺度特征融合模块替换原特征融合网络; “STB”是指在骨干网络中加入原Swin Transformer模块; “D-STB”是指在骨干网络中加入改进的Swin Transformer模块.

由表1可知, YOLOv5s网络模型的参数量为7.02M、模型大小为14.3 MB, YOLOv5s+CA模型的参数量为7.15M、模型大小为14.8 MB. 保持参数量和模型大小在较小范围内变化时, YOLOv5s+CA模型相比YOLOv5s的精度提升了0.4%, 召回率提升2.3%, 说明CA注意力机制可以有效提升牦牛的检测精度. 对比YOLOv5s+CA-M和YOLOv5s+CA模型可知, 在CA注意力中将全局平均池化层替换为全局最大池化层后, 可以更好地帮助网络提取牦牛的显著特征, 使检测精确度提升2.5%. YOLOv5s+STB模型比YOLOv5s的检测性能低, 本文认为STB在构建分层特征图时进行4×和8×下采样时卷积核感受野变小, 网络无法提取足够多的全局特征信息, 且它提取的是图像初步的、细节性的信息, 特征表达单一, 导致检测精确度下降. 但对比YOLOv5s+STB 和YOLOv5s+D-STB模型可知, 在加入DropBlock层后, 网络的检测精确度提升0.7%, 因为DropBlock层随机移除特征图的相邻区域, 从而提升了模型的泛化性能, 且加入DropBlock层后, 减少了模型的参数量, 从而降低了模型部署的硬件要求. YOLOv5s+D-STB+CA-M比YOLOv5s+D-STB模型的精确度提升3.4%, 平均检测精度mAP@0.5提升2.9%. YOLOv5s+D-STB+CA-M+跨尺度特征融合模型相比YOLOv5s模型, 精确度提升2.9%, 召回率提升2.8%. 本文模型比YOLOv5s的精确度提升4.3%, 召回率提升2.9%, 平均精确率mAP@0.5提升3.1%, 它具备Swin Transformer强大的特征提取能力; 空洞空间卷积池化金字塔多比例的提取图像上下文信息, 且不丢失空间分辨率; 跨尺度特征融合更有效的融合来自D-STB的细节信息和深层的语义特征, 使网络更深层的颈部和预测层的特征图有更丰富的高级语义信息; CA-M注意力机制同时获得远程依赖相关性和空间结构信息; 各个模块协同增强网络特征提取和表达的多样性, 进而提升模型的检测性能.

值得注意的是, YOLOv5s+CA-M、YOLOv5s+D-STB+CA-M模型相比本文模型, 在平均检测精确度上分别降低了1.4%和1.2%, 本研究认为原本的特征融合网络使用简单的卷积和池化操作, 导致网络特征表达受限. 而本文改进模型中的跨尺度特征融合不仅融合全局特征和空间位置信息, 还融合输入图像特征, 增强了特征图的多样性, 进而提高了检测效果.

为验证改进后模型的有效性, 本文使用原YOLOv5s、YOLOX^[32]、以VGG为骨干特征提取网络的一阶段检测模型SSD^[33]和以ResNet101为骨干特征提取网络的二阶段检测模型Faster RCNN进行对比. 从表2可以看出, 本文模型在牦牛检测任务上的检测精度、召回率和平均精确度都优于其他模型. 相比SSD模型, 本文改进模型在参数量较少的情况下提升了检测性能. 相比Faster RCNN模型大小, 本文模型只有42.9 MB, 有效降低了模型在实际应用场景中的硬件要求.

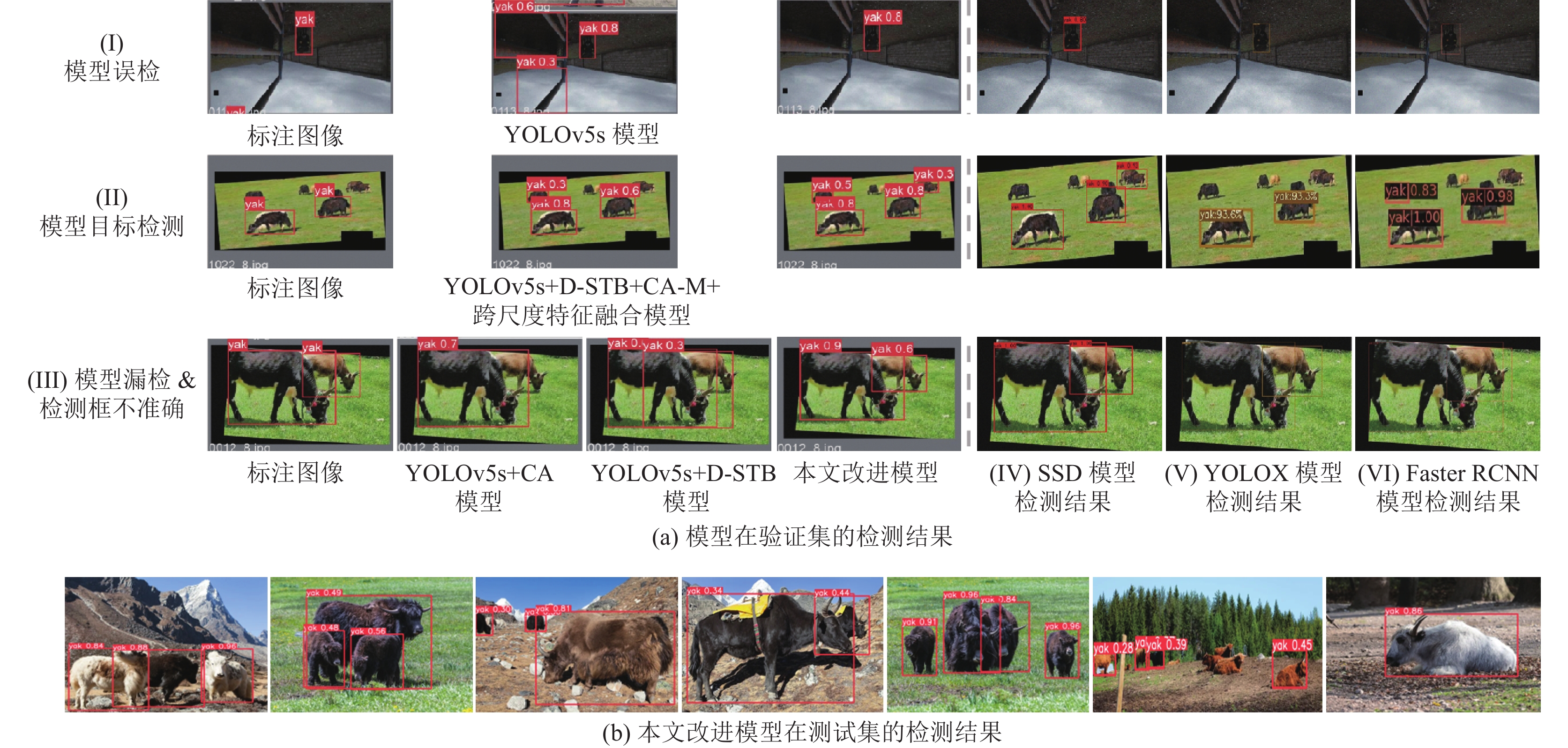

为了更直观地展示出改进模型的优势, 使用改进前后的各个模型在验证集上进行检测, 结果如图12(a). 对比可知原YOLOv5s模型存在误检漏检的情况, 如图12(a)(I). 当牦牛躯干被遮挡时, YOLOv5s+CA模型会漏检目标, YOLOv5s+D-STB模型检测锚框定位不精准, 如图12(a)(III). 相比之下, YOLOv5s+D-STB+CA-M+跨尺度特征融合模型和本文模型的检测效果较好. 且加入D-STB模块后, 提升了模型对小目标的检测效果. 然而在检测相同图片时, 本文模型的检测置信度比YOLOv5s+D-STB+CA-M+跨尺度特征融合模型的高, 检测性能更好, 如图12(a)(II). SSD、YOLOX和Faster RCNN模型在验证集上的检测结果如图12(a)中的(IV)、(V)和(VI), 可看出各个模型的检测性能表现良好, 但牦牛密集且较小时的检测效果略逊于本文模型. 由上述分析可知, 本文模型可以有效解决牦牛检测中遮挡而导致检测难度大、误检漏检的问题, 模型在测试集上的检测结果如图12(b)所示.

4.3.2 多目标跟踪

Bytetrack跟踪器的检测器先采用YOLOv5s和本文改进模型做跟踪对比实验. 然后使用本文模型对改进前后的Bytetrack算法做对比实验. 选取3个评估视频测试跟踪器性能, 包括运动幅度从低到高的牦牛吃草video01、行走video02和打架video03, 实验结果如表3所示.

由表3可知, Bytetrack跟踪模型的检测器采用本文模型相比原YOLOv5s, 使MOTA提升1.7869%, IDF₁提升3.0961%, 未命中目标数FN降至189, 牦牛跟踪准确率提升明显. 这进一步说明本文模型在牦牛检测任务上表现良好, 然而推理速度相比采用YOLOv5s的推理速度降低了13 f/s. 因为本文模型中的D-STB和ASPP金字塔的计算耗时较长. 在推理速度降低2 f/s时, 改进Bytetrack算法后的MOTA提升7.1646%, IDF₁提升4.2145%, 召回率Recall提升7.0775%, 跟踪器性能表现更好. 因为改进的DIoU在牦牛被遮挡或检测锚框重合时, 会综合考虑目标框的中心点距离和重叠情况, 计算出更适合抑制的IoU阈值, 从而获得更高的IDF₁和召回率, 提高Bytetrack模型低分框匹配高分框失配轨迹的成功率.

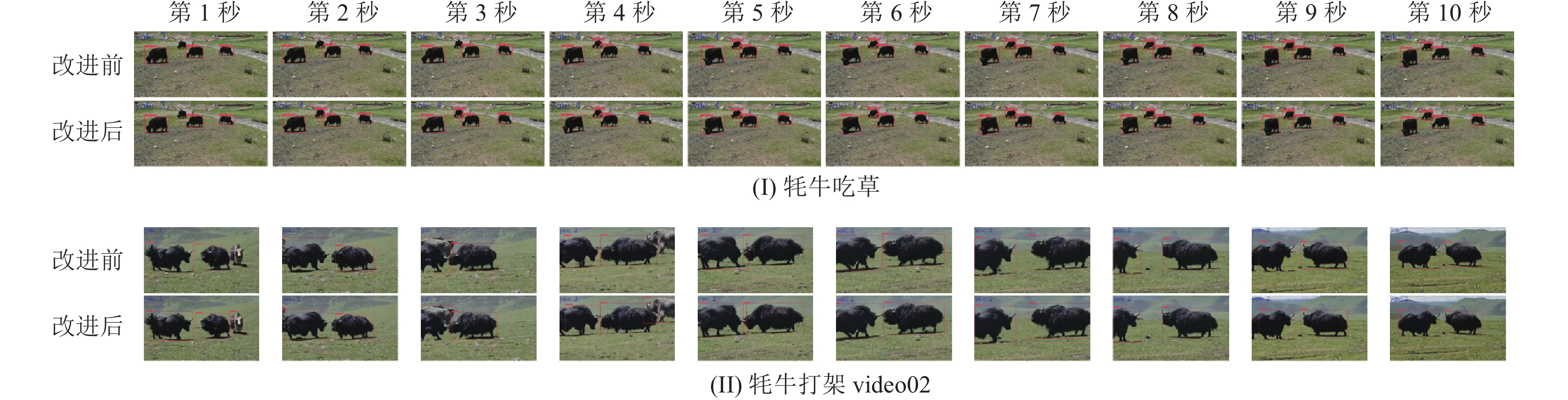

为了更加直观地显示出本文改进模型的优势, 使用改进前后的Bytetrack模型在跟踪评价数据集的测试集视频上来检验牦牛的跟踪结果, 选取两段视频进行测试, 分别为牦牛吃草video01和打架video02, 结果如图13所示. 将牦牛跟踪结果视频按照1秒30帧来切帧, 然后取其第1, 31, …, 301 秒的图片. 对比图13(I)中第2秒和第3秒以及图13(II)中第1秒和第4秒的结果可知, 改进后的Bytetrack跟踪模型, 提高了对低得分检测框的复用率, 从而提高模型跟踪的准确率. 同时, 结果图的左上角会实时统计当前跟踪牦牛目标的数量并显示, 达到快速检测统计牦牛数量的目的.

5 结论

(1) YOLO是目前应用广泛的目标检测模型, 本文通过向原YOLOv5s网络的骨干网络中添加改进的Swin Transformer模块和空洞空间卷积池化金字塔, 以多尺度的方式提取图像上下文信息. 并改进融合特征的Neck网络, 提高了特征表达的多样性, 同时添加改进的CA注意力机制以获取大范围空间位置信息. 本文改进模型实现了部分遮挡状态下或小目标牦牛的检测, 并可以减少漏检和误检情况的发生. 结果表明本文模型的平均检测精确度mAP@0.5为98.7%, 检测性能优于原YOLOv5s、SSD和Faster RCNN等模型.

(2) Bytetrack跟踪器采用轻量级的模型架构, 有助于实现实时的牦牛多目标跟踪. Bytetrack跟踪器只采用运动模型, 在检测器性能较好的情况下, 卡尔曼滤波的预测准确性能替代ReID模型进行长时间目标关联. Bytetrack的检测器使用本文模型和原YOLOv5s进行实验, 结果表明采用本文模型的MOTA为77.2946%, 跟踪效果优于使用原YOLOv5s模型的跟踪器. 改进Bytetrack的抑制标准为DIoU, MOTA提升了7.1646%. 改进后的Bytetrack提高了从低分检测框中重新挖掘出牦牛目标和轨迹匹配成功的比例, 从而降低漏检并提高多目标跟踪的准确度, 同时实现快速检测统计牦牛数量, 可有效提高人工养殖牦牛的管理效率. 本研究为青藏高原地区牦牛检测和跟踪提供了技术支持.
