手势作为人类与外界传递信息的主要方式, 它的自由性和复杂性包含了大量有用的信息. 手部姿态估计目前已成为人机交互技术中十分热门的研究方向之一, 特别是在虚拟现实和增强现实等实际技术中, 手部姿态估计技术正发挥着重要作用. 此外, 在医学领域的手功能评估方面, Swanson算法^[1]作为一种代表性的手功能评估算法, 其主要通过对手部的三维关键点进行检测以获取手指关节角度, 进而依据基于手指关节角的手部姿态评分来对手功能进行评估. 由此可见, 研究手部姿态估计方法具有重要的理论意义与实际应用价值.

为此, 本文提出了一种新的基于多视角学习策略的RGB图像手部姿态估计方法. 该方法的主要创新点在于: 1) 通过引入Bayesian卷积网络的语义分割模型, 可在图像人手区域占比小的情况下也能有效提取到手部目标区域; 2) 提出了基于手部定位的二维关键点检测方法, 可较为准确地获取各个单视角图像下的手部二维关键点; 3) 针对单视角图像有可能存在手部姿态的遮挡问题, 本文从多摄像头的角度出发, 提出了基于多视角学习策略的三维坐标求取方法, 有效地实现了对手部关键点三维姿态信息的提取.

1 相关工作 1.1 目标检测的研究现状

目标检测方法可分为传统检测算法和基于深度学习的方法两类. 其中传统的目标检测算法主要分为3个步骤, 即: 区域建议、特征提取和分类回归. 传统检测方法虽然在某些场景下具有较好的效果, 但需要大量的人工设计和参数调整, 且难以适应不同的场景和目标. 因此, 这些方法已经逐渐被深度学习方法所取代.

基于深度学习的目标检测方法归纳起来可分为两阶段检测、一阶段检测、介于上述两者之间的检测方法3类. 两阶段目标检测方法首先生成候选框, 并计算每一个候选框内是否有目标. 这类方法涉及的两个阶段为: 第1阶段生成候选框, 第2阶段对候选框进行分类. 其中最著名的方法是R-CNN系列^[2]. 其优点是精度较高, 缺点是速度较慢, 计算资源要求高. 为此有学者提出了一阶段目标检测方法. 该方法在不生成候选框的情况下, 直接对图片进行分类和定位. 其中最著名的是YOLO系列^[3], 目前YOLO已升级到V8版本^[4]. 这些方法具有速度快的优点, 但相应地精度有所降低. 正是由于两阶段检测方法可以获得较高的检测精度, 而一阶段检测方法具有较高的检测效率, 又有学者将两者的优势互补, 提出介于两者之间的目标检测方法. RefineDet方法^[5]就是其中的典型代表, 该方法由锚点精调模块、目标检测模块、转换连接模块组成. 实验结果表明该方法比两阶段方法更精准, 同时保持了一阶段方法的效率. 随着目标检测技术不断变化升级, 未来必将有更多高效、准确和实用的目标检测方法出现.

1.2 姿态估计的研究现状

目前已有的姿态估计方法主要可以分为基于深度图像的方法和基于彩色RGB图像的方法两大类. 前者的工作主要是从由深度相机获取的深度数据中回归手姿势. 由于此类方法过于依赖所采集的深度数据, 大部分情况下深度传感器不能在较强光线下工作, 导致该方法在应用场景上有很大的局限性. 同时深度相机高昂的费用也导致该方法难以得到普及. 其典型代表性方法包括: PoseNet^[6]、3D-CNN^[7]、PointNet^{[8, 9]}.

后者由于成本低廉、使用方便, 因而应用范围更为广泛. 例如, Zimmermann等人^[10]提出的深度网络通过预先学习3D关节, 并结合图像中检测到的关键点, 实现了从单目RGB图像中有效估计3D手姿势的功能. Iqbal等人^[11]提出了一种2.5D姿态表示, 以便从单目图像中估计三维手姿态. 此外, 针对多视角下的三维姿态估计问题也有一些相关研究. 例如Kadkhodamohammadi等人^[12]提出将所有单视图中的关节二维坐标连接成单个批处理, 作为全连接网络的输入进而通过训练来预测全局三维关节坐标, 然而该方法容易出现强过拟合. Iskakov等人^[13]提出利用三角测量方法实现多视图下的人体姿态估计, 为姿态估计方向提供了新的思路. Simon等人^[14]提出了一种多视图引导的方法, 该方法通过多个摄像机采集的图像数据来优化不完整的检测器, 从而获取手关节等姿态估计的关键点. 但基于单视角RGB图像的姿态估计方法由于缺乏深度信息, 导致三维姿态估计往往不够准确, 同时单视角图像还可能会导致关键点之间出现遮挡问题.

总体而言, 已有姿态估计方法在多任务学习方面考虑较少, 且面对图像中人手占比较小、分辨率较低等挑战也往往效果不佳.

2 系统整体实现流程

本文所提手部姿态估计方法的整体实现流程如图1所示. 由图1可知, 该流程所涉及的工作主要包括以下两个方面.

1) 基于手部定位的二维关键点检测方法. 手部定位主要是采用所提语义分割方法首先找到手部区域, 然后将定位得到的人手目标区域作为2D关键点检测器的输入, 以检测得到各个单视角图像下的二维关键点.

2) 基于多视角学习的三维关键点坐标求取. 由于手部姿态有可能会出现各种情况的遮挡问题, 单个视角采集的图像从根本上无法解决这样的难题. 因此, 本工作主要是基于多视角图像来求取手部关键点的三维坐标, 所涉及的研究内容包括: 特征点的描述与匹配、多任务网络学习、三角测量计算、重投影训练等. 最后, 依据所求取的三维关键点即可实现对手部姿态的有效估计.

3 手部姿态估计的关键技术 3.1 人手区域提取与二维关键点检测

手部姿态估计工作首先从人手检测和人手二维姿态估计两个方面进行考虑. 为此, 本文提出了一种基于手部定位的二维关键点检测方法. 该方法主要可以分成手部定位和二维关键点检测两个部分. 该工作一方面以RGB图像作为人手检测模块的输入, 经过人手分割网络定位出手的目标区域; 另一方面以人手目标区域作为2D姿态检测器的输入, 经过级联网络得出不同分辨率的热点图, 再利用热图聚合策略计算出较为准确的二维关键点位置. 图2即给出了手部定位的二维关键点检测方法流程图.

(1) 手部区域的提取

由图2可知, 手部定位主要通过所提分割网络实现. 由于Bayesian CNN通过考虑模型参数的分布来提供CNN模型的概率解释, 可提供较为可靠的估计模型不确定性的方法^[15]. 为此, 本文提出使用Bayesian CNN通过估计模型的不确定性来预测像素类标签, 从而进行手部分割, 图3即为所提 Bayesian IC-Net人手分割方法流程图.

由该图可知, 所提方法以IC-Net网络^[16]为基础, 在卷积层中添加正则化层, 然后对输出数据使用Bayesian决策进行后处理. 经过多次随机正向传递以后, 可在多个结果概率图中的每个像素点位置上进行均值处理以得到新的人手分割图, 在此基础上求取方差后记为模型的不确定性图. 该过程的关键步骤有: Bayesian决策、模型不确定性估计、损失函数设计.

Bayesian决策过程主要是将深度学习中的dropout操作作为Bayesian神经网络的近似推理并对测试时权值的后验分布进行采样. 这种近似的好处是通过dropout训练的现有CNN模型可以被转换为Bayesian模型.

在模型不确定性估计方面, 所提网络主要利用Bayesian模型的不确定性来构造更可靠的伪标签. 假设训练的手部分割模型为H(I, w), 该模型在给定输入彩色图像I的情况下输出手部概率图P. 通过P和H, 利用式(1)可计算得到平均概率图 $\overline {{P}}$ 和不确定性图U.

$ \left\{\begin{array}{*{20}{l}} {\overline {{P}} = \dfrac{1}{T}\displaystyle\sum\limits_{{{i = 1}}}^{{T}} {{H}} \left( {{{I}}, {{{w}}_i}} \right), \quad {{{w}}_i}\, \sim {{{dropout}}} ({{w}})} \\ {{{U}} = \dfrac{1}{T}\displaystyle\sum\limits_{i = 1}^T {{{P}}_i^2} - {{\overline {{P}} }^2}} \end{array}\right. $

(1)

其中, ${{{P}}_i}{\text{ = }}{{H}}({{I}}, {{{w}}_i})$ 表示经过一次随机正向传递后得到的手概率图. $\overline {{P}}$ 和U与输入图像I具有相同的尺寸, 其中不确定性图U实质上等同于计算每个像素上的手概率的方差. 由此通过阈值化处理 $\overline {{P}}$ 后, 即可得到预测的手部分割掩模 $\hat { M}$ . 此手部分割掩模图即为最终的手部区域提取图, 如图3的输出图像所示.

此外, 为了实现模型自适应, 所提方法将其视为一个迭代自训练的过程, 即利用前一次迭代得到的手概率图和不确定性图对当前模型进行训练. 由此, 设计了如式(2)所示的模型不确定性引导下的手部分割损失 ${{{L}}_{{\text{uma}}}}({{P}}, {{\hat M}}{{, }}{{U}})$ . 当平均不确定性得分的减少小于10%时, 终止迭代, 最后得到人手区域提取图.

$ \begin{aligned} {L_{{\rm{uma}}}}({{P}}, {{\hat M}}{\text{, }}{{U}}) =& - \frac{1}{{{M}}}\sum\limits_{m = 1}^{{M}} {\left( {1 - {{{U}}_{{m}}}} \right)} \\ & \cdot \left( {{{{{\hat M}}}_m}\log {{{P}}_m} + \left( {1 - {{{{\hat M}}}_m}} \right)\log \left( {1 - {{{P}}_m}} \right)} \right) \end{aligned} $

(2)

(2) 基于手部定位的二维关键点检测

手部关键点检测旨在从一个尺寸为 ${{W}} \times {{H}} \times {\text{3}}$ 的图像中检测出手指关节或者部位(如指尖)的位置, 为此可将该问题转化成生成P个大小为W×H的热点图, 其中热点图k表示的是第 $p \; (p \in \left\{ {1, \cdots , {{P}}} \right\})$ 个关键点的位置置信度. 热点图的分辨率对目标对象的预测效果很重要. 现有方法大多通过串行连接高分辨率和低分辨率特征图, 在热图预测中使用输入图像的1/4分辨率. 这种方法在目标对象体积较小的情况下高斯核会在关键点的定位中混淆, 导致准确度降低. 为此, 本文以级联网络模型为基础提出了一种基于注意力机制和级联引导策略的新模型, 该模型网络结构如图4所示.

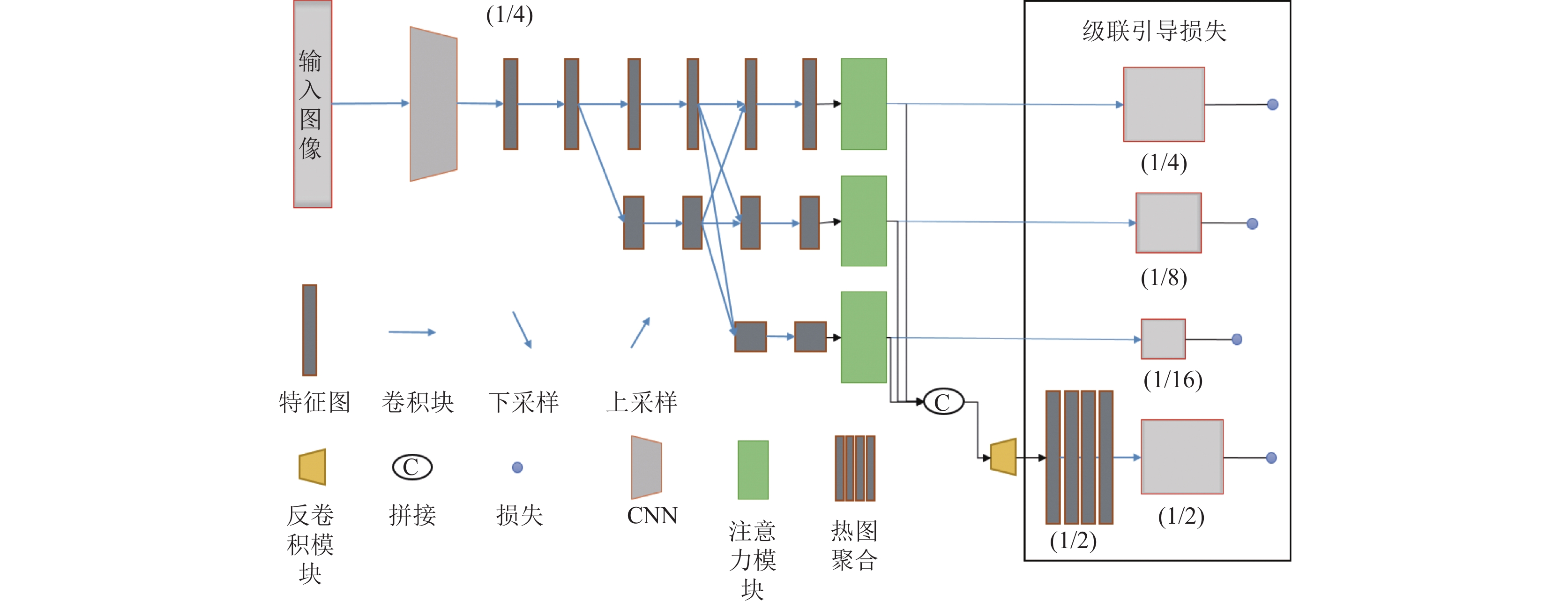

由图4可知, 彩色输入图像经过一个卷积网络将分辨率降低到1/4, 该卷积网络是由两个大小为3×3的跨步卷积构成. 所提方法以卷积网络输出的特征图作为输入, 经过一个高分辨率和低分辨率并行的网络作为级联网络. 此级联网络一直保持着图像高分辨率特征并且高分辨率和低分辨率特征图之间会重复交换信息, 由此可利用低分辨率提高高分辨率特征图的表示. 同时, 将不同分辨率特征图经过通道拼接后输入至反卷积模块并进行热图聚合, 将输出的热图称为最终预测结果. 此外, 在通道拼接之前该方法还添加了坐标注意力机制, 从而有效地改善了网络模型性能. 在此基础上, 可计算级联网络中各级输出热点图产生的级联引导损失来获得较好的二维关键点检测结果.

具体来说, 所提方法先将不同分辨率的热图进行图像拼接, 然后使用反卷积模块将拼接后的特征图作为输入. 在反卷积模块中, 先使用尺寸为4×4的反卷积网络, 然后使用批归一化和线性修正单元ReLU不断学习输入图的特征同时进行上采样. 对于采样后的特征图, 使用3个基本残差块来进行细化, 由此可得到更为精确的关键点热图.

对于最终得到的预测热图, 本文提出了一种聚合多分辨率热图的策略. 在生成多种分辨率(1/16、1/8、1/4、1/2等)热图后, 采用双线性插值方法以这些多尺度图像作为输入, 向上采样恢复到原始输入图像的大小, 并将所有尺度的热图平均处理, 由此得到的输出作为最终的预测. 同时通过设计级联引导损失来合理地学习每个分辨率的热图特征, 从而利用不同的尺度来引导低、中以及高分辨率热图的特征学习过程.

上述过程的具体操作为: 给定T个分支和N个类别. 在分支t中, 预测的特征图 ${{{F}}^t}$ 空间大小为 $ {Y_t} \times {X_t} $ . 位置 $ (n, x, y) $ 处的值为 ${{F}}_{n, x, y}^t$ . 2D位置 $ (x, y) $ 对应的真值标签为 $ \hat n $ . 为了训练级联网络模型, 所提方法在每个分支中附加加权最大交叉熵损失和相关损失权重 $ {\lambda _t} $ , 由此最小化损失函数可定义为:

$ {L_{{\text{CLG}}}} = - \sum\limits_{t = 1}^T {{\lambda _t}} \frac{1}{{{X_t}{Y_t}}}\sum\limits_{x = 1}^{{X_t}} {\sum\limits_{y = 1}^{{Y_t}} {\log } } \frac{{{{\rm{e}}^{F_{\hat n, x, y}^t}}}}{{\displaystyle\sum\limits_{n = 1}^N {{{\rm{e}}^{F_{n, x, y}^t}}} }} $

(3)

其中, 每个热图损失的权重 $ {\lambda _t} $ 均设为1. 相比于现有方法只使用高分辨率提取的特征, 所提方法综合热图聚合方法和级联引导损失设计的级联标签引导策略, 使得网络模型的训练过程效果更优. 同时由于引入了多分辨率特征图, 这样就使最终预测的结果不会受某个单一热图所左右, 由此即可获得较为准确的手部二维关键点检测结果.

3.2 基于多视角学习策略的三维坐标求取

为了重建手部3D姿态, 所提方法将采集到的所有图像进行人手区域检测和二维姿态检测的逐帧处理. 在此基础上, 本文提出了一种基于立体视觉算法计算关键点深度信息的深度网络, 并且在深度估计中附加视角自学习的功能. 该立体视觉算法以三角测量为基础, 利用RANSAC算法^[17]对三角测量结果进行校准, 最后经过多任务学习和重投影训练对结果进行优化. 图5即给出了基于多视角学习策略的三维关键点检测方法的主要步骤.

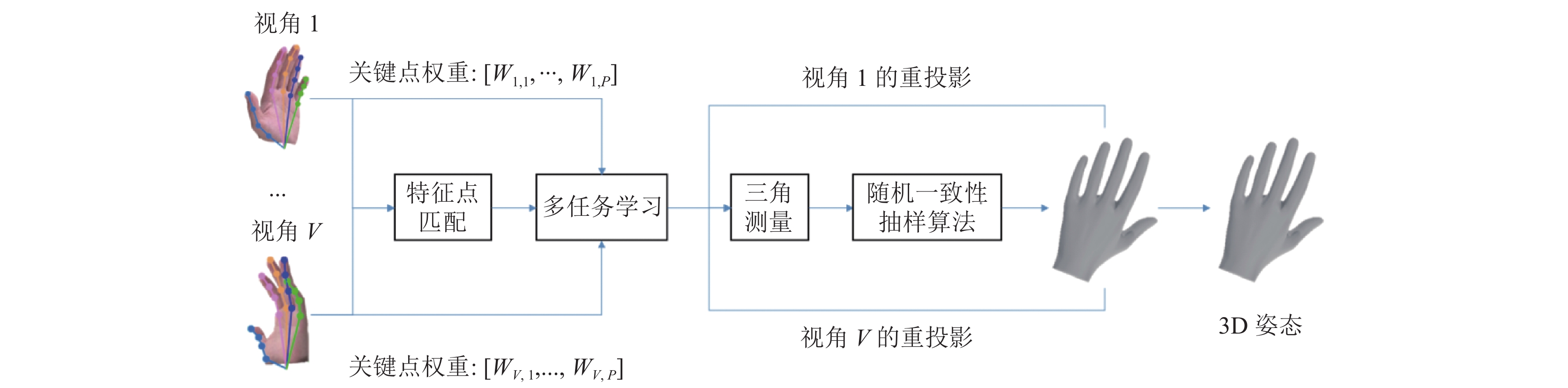

由图5可知, 所提基于多视角学习策略的三维关键点检测方法的关键步骤主要包括特征点匹配、多任务学习、三角测量计算、重投影训练等. 各关键步骤的主要工作如下.

1) 特征点匹配: 该项工作主要是匹配不同视图之间相同的关键点, 以解决多角度视图带来的数据多义性问题.

将由本文方法所得到的人手感兴趣域输入2D关键点检测器可计算得到P个2D关键点坐标如式(4)所示. 该式中 ${{{x}}_p} \in {{{R}}^2}$ , 表示关键点p的二维坐标. ${{{w}}_p}$ 表示关键点带有的相关检测置信度, P为当前视角检测出的总关键点个数. 每个关键点p在手部图像都指向如图6(a)所示的不同关节位置.

$ {d_0}{{(}}{{I}}{{)}} \to {{\{ (}}{{{x}}_p}{{, }}{{{w}}_p}{{) \; {\rm{for}} \; }}p \in {{[1 }} , \cdots , {{ P]\} }} $

(4)

如图6(b)所示, 本文使用快速近似最近邻搜索FLANN算法^[18]一次对两个视角图像进行匹配. FLANN算法在匹配之前为特征关键点建立索引树, 并在匹配过程中使用最邻近搜索算法进行优化. 此外, 还选用KNN-matching算法^[19]通过设置恰当的阈值来进一步消除匹配误差. 从最终的基于多视角学习的三维关键点检测结果来看, 该特征点匹配精度符合应用需求.

2) 多任务学习: 本文采用热图方法从姿态估计器中获取每个关键点的二维坐标信息. 在此热图中, 每个关键点区域都可以计算出其置信度大小. 所提方法以关键点真实位置为中心绘制带有置信度的关键点热图, 不同颜色深度表示不同的置信度大小. 图7即为带有关节置信度的可视化热图.

由此可将多视图人手看作是多任务网络体系, 借助每个任务损失率的变化对该任务中的关键点进行权重自学习, 避免某些图像数据在计算中占主导地位. 同时, 依据不同视角拍摄的同一关键点具有一致性, 本文提出了一种多视图一致性损失L_MC来优化网络. L_MC定义为刚性对准后不同视图之间三维关节位置差的加权和.

$ {L_{{\text{MC}}}} = \sum\limits_{\scriptstyle v,v' \in V\atop \scriptstyle v \ne v'} {} {\sum\limits_{{{p\in P}}} {{{{w}}_{{{v, p}}}}} {{{w}}_{v', p}}} \cdot d{\text{(}}{{{\hat p}}_{v, p}}{\text{, }}{{R}}_v^{v'}{{{\hat p}}_{v', p}}{\text{)}} $

(5)

其中, $ {{{w}}_{v, p}} $ 、 $ {{{w}}_{v', p}} $ 分别为视角 ${{{I}}_v}$ 和 ${{{I}}_{v'}}$ 下关键点p的置信度; $ {{{\hat p}}_{v, p}} $ 、 $ {{{\hat p}}_{v', p}} $ 分别为视角 ${{{I}}_v}$ 和 ${{{I}}_{v'}}$ 下关键点p的尺度归一化三维坐标. $ {{R}}_v^{v'} \in {{{R}}^{3 \times 4}} $ 是两个视图之间由旋转矩阵R和平移向量t构成的变换矩阵, 用于对齐两个3D位姿. d是对齐位姿之差的距离度量, 如式(6)所示.

$ d({{{\hat p}}_{v, p}}{\text{, }}{{R}}_v^{v'}{{{\hat p}}_{v', p}}) = d\left({{\textit{z}}_{v, p}}{{K}}_v^{ - 1}\left[ \begin{gathered} {x_{v, p}} \\ {y_{v, p}} \\ \;\; 1 \\ \end{gathered} \right]{\text{, }}{{R}}_v^{v'}{{\textit{z}}_{v', p}}{{K}}_{v'}^{ - 1}\left[ \begin{gathered} {x_{v', p}} \\ {y_{v', p}} \\ \;\;\, 1 \\ \end{gathered} \right]\right) $

(6)

其中, ${{\text{(}}{x_{v, p}}, {y_{v, p}}, 1{\text{)}}^{\rm{T}}}$ 和 ${{\text{(}}{x_{v', p}}, {y_{v', p}}, 1{\text{)}}^{\rm{T}}}$ 是通过2D姿态检测器得到的视角 ${{{I}}_v}$ 和 ${{{I}}_{v'}}$ 下关键点p的二维坐标. ${{K}}_v^{}$ 和 ${{K}}_{v'}^{}$ 是视角. ${{{I}}_v}$ 和 ${{{I}}_{v'}}$ 下相机的内参, 同时使用L₁范数作为距离度量d.

3) 三角测量计算: 该工作主要从特征点匹配和三角测量结果两个方面进行优化. 一方面通过RANSAC算法抽样出匹配效果较好的点来训练模型, 由此即可优化匹配算法和消除置信度较小的图像所带来的误差. 另一方面, 利用三角测量法初步得到的结果在标签数据较差的视图进行投影, 并与该标签标注图像进行比较分析, 以得到一个鲁棒的三维估计结果.

三角测量是利用不同视角的二维平面信息, 进行特征匹配, 结合相机参数估计出相机之间相对位置姿态的一种方法^[20]. 当使用两个相机在不同位置同时拍摄时, 同时出现在不同视角的成像必定出现一些差异, 而三角测量正是利用相机的参数和这些差异对相机位姿关系进行估计. 利用RANSAC算法最终得到的内点集S_in对三角测量的结果进行优化, 从而得到一个鲁棒的位置结果:

$ {{X}}_p^f = \mathop {\arg \min }\limits_{{X}} \sum\limits_{v \in S_p^j} {\left\| {{\rho _v}({{X}}) - {{x}}_p^\nu } \right\|_2^2} $

(7)

其中, $ S_p^j $ 为内点集, ${\rho _v}({{X}}) \in {{{R}}^2}$ 是3D点X在视角v的投影点, ${{X}}_p^v$ 为视角v中关键点p的2D位置, ${{X}}_p^f \in {{{R}}^3}$ 是第f帧图像中关键点p的三维位置.

4) 重投影训练: 姿态估计器生成的2D标注图需要校正, 为此将三角测量得到的3D坐标投影到各个视角的平面上, 以实现一个多视角自学习的3D坐标检测方法. 具体来说, 本文所提重投影训练方法是在已有的关键点检测器d₀基础上, 添加由外在信息监督优化得到新检测器d₁, 并确保d₁包含d₀中不存在的信息. 定义T₀为初始训练集, 首先利用T₀训练初始检测器d₀得到各个视角关键点位置, 然后进行三角测量估计其深度信息. 该过程可表示如下, 其中F是图像I的帧数个数, ${{X}}_p^f$ 是关键点标签注释.

$ {{{T}}_0}: = \left\{ {\left( {{{{I}}^f}, \left\{ {{{X}}_p^f} \right\}} \right)} {\text{ }}{\rm{for}}{\text{ }} {f \in \left[ {1 , \cdots , F} \right]} \right\} $

(8)

重投影训练是将3D关键点投影到每个视图中, 生成新的标注图像T₁. T₁可以为检测失败的视图提供新的二维注释. 因此, 可定义优化后的检测器d₁为:

$ {d_1} \leftarrow {\text{Reproject}}({{{T}}_{\text{0}}}{\text{ and }}{{{T}}_{\text{1}}}) $

(9)

以下算法伪代码描述了本文所提基于多视角学习的三维检测过程. 其中 ${d_0}{\text{(}}{{I}}{\text{)}} \to {\text{\{ (}}{{{x}}_p}{\text{, }}{{{w}}_p}{\text{) for }} p \in {\text{[1}} , \cdots , {{P]\} }}$ 表示初始关键点检测器 $ {d_0} $ , 其主要用来检测二维关键点位置并生成位置权重信息. ${{I}}_v^f \to \{ v \in {\text{[1 }}, \cdots, {\text{ }}V], f \in [1{\text{ }} , \cdots, {\text{ }}F]\}$ 表示未标记的多个视角多帧图像的集合. ${T_0}$ 为初始训练集.

图8即为利用上述方法所完成的一组握拳实验及其可视化结果, 其中每行代表一种手部握拳姿态, 前5列分别对应了运动过程的5个不同视角图像, 最后一列为手部关键点3D检测结果图.

算法1. 多视角三位检测过程

输入: 多视角图像I_v; 关键点检测器d₀; (3) 标注的训练数据T₀

输出: 改进的检测器d₁和识别出的三维关键点

For v from 0 to V

1. 输入图像对关键点检测结果进行权重的自学习再使用三角测量计算.

For 每一帧图像:

　a)对所有视角 进行二维关键点检测.

　b)对关键点权重 进行自学习.

　c)利用RANSAC算法对关键点进行鲁棒的三角测量.

　d)利用多视图一致性损失 优化3D结果.

2. 利用重投影训练的方法优化姿态检测器.

4 实验结果与分析 4.1 人手区域提取实验结果分析

本方法所采用的研究数据集为RHD数据集^[10]和UTG数据集^[21]. 其中, RHD数据集包含41258个训练样本和2728个测试样本, 每个样本均提供像素为320×320的RGB图像、深度图像, 以及每只手的21个关键点标注. 此关键点标注图包括有图像坐标系的u-v坐标和世界坐标系的x-y-z坐标. 而UTG数据库则刻画了5名试验者进行17种不同类型的握拳动作, 适合用于检验手部姿态估计. 下面主要针对所提算法的3个关键步骤进行分析.

为了验证所提基于语义分割的人手区域检测方法的有效性, 在上述RHD和UTG数据集上使用平均检测精度指标对所提方法与YOLOv4^{[4, 22]}, YOLOv8^[4]和RefineDet^[5]等已有代表性目标检测方法进行了比较. 其中YOLOv4和YOLOv8是one-stage的设计思想, 而RefineDet是两步回归的目标检测方法, 实验结果如表1所示.

本文所提方法虽然在运行时间上比YOLO系列方法稍长, 但是在人手区域的平均检测精度上有小幅提升. 此外, 相比于RefineDet方法, 本文方法在运行时间少于RefineDet方法的前提下, 平均检测精度仍有1%左右的提升. 由此可见, 本文方法能在检测精度与运行时间方面取得相对较好的均衡.

图9即为本文方法与YOLOv4、RefineDet模型以及YOLOv8模型的手部区域检测效果对比示例. 由该图可知, 已有模型对于有遮挡且面积较小的手部区域往往不能较好检出. 而本文方法则不存在上述问题, 究其原因主要是因为手部小目标所占像素少, 输入图像经过卷积后用于目标检测和分类的特征就少了, 因此目标被漏检的可能性较大. 另一方面, 从模型本身来说, 随着网络层数的增加和感受野的变大, 微观的信息将会丢失, 由此造成聚合后的特征减少, 影响检测的最终效果. 而本文方法通过在IC-Net语义分割网络中加入Bayesian决策来估计模型不确定性, 同时采用一个迭代自训练的过程实现了模型的自适应, 实验结果表明该方法能获得相对较优的人手检测效果.

4.2 人手关键点检测实验结果分析

在提取人手感兴趣域后, 即可利用热点图检测人手关键点. 如图10即为所提关键点检测方法对上述两个数据集图像的关键点检测结果示例. 其中, 左图为原图, 右图为人手关键点检测结果.

实验采用端点误差 (end-point-error, EPE)^[23]对所提方法和已有二维姿态估计网络CPM (convolutional pose machines)方法^[24]和HR-Net (high-resolution net)方法进行了性能对比. 这里的EPE指标是衡量关键点检测错误率的指标, 表示所有关键点的标签点和预测点之间的欧氏距离(mm). 实验中采用了平均端点误差(EPE_mean)和EPE中位数(EPE_median)两个指标. EPE_mean的计算方式如式(10)所示, 其中P表示关键点的个数, 是ground truth坐标, 是预测点坐标. EPE_mean值越低表示预测越准.

$ {{EPE\_mean = }}\frac{1}{P}\sum\limits_{p = 1}^{{P}} {\sqrt {{{(x - {x_p})}^2} + {{(y - {y_p})}^2}} } $

(10)

另一方面从网络结构来说, 本文方法采用了级联网络CN (cascade net)、卷积块注意力机制CBAM (convolutional block attention module)、坐标注意力机制CA (coordinate attention)和级联标签引导策略CLG (cascade label guidance)来提高级联网络的关键点检测性能. 本文对上述各模块的作用也进行了测试, 表2即给出了二维关键点检测方法的指标值对比结果. 由表2可知, 相比于经典卷积姿态网络模型CPM, 级联网络CN在特征提取方面保持着高分辨率特征, 可使预测结果更精准. 而在级联网络末端添加的坐标注意力机制模块, 相比于卷积注意力机制模块, 因其保留了通道的位置信息, 可使网络结构具有更好的鲁棒性. 同时级联标签引导策略通过最小化级联引导损失, 也可使最终的预测热图更为准确.

本文还对Google最新推出的机器学习应用框架MediaPipe^[26]的手部关键点检测功能进行了测试. 实验结果表明: MediaPipe在逆光环境下或处理手部阴影时容易将手指的阴影误检为人手, 导致手指阴影部分也被检测出关键点. 本文所提方法由于首先通过语义分割方式定位出手部区域, 因而可较好排除人手阴影的干扰, 为后续的关键点检测奠定了良好基础.

此外, 实验中我们发现若仅考虑单视角图像无法较好解决某些手部姿态遮挡问题. 图11即给出了两组单视角图像下二维关键点检测的失败示例. 其中, 左图为原图, 右图为人手关键点检测结果. 由图11可知, 因为手部其他手指或外物的遮挡, 导致被遮挡手指的关键点检测错误. 例如图11(a)把被遮挡的握拳姿势识别成手指半伸姿势, 导致相应的手指关键点检测错误. 而图11(b)大拇指由于受外物遮挡其关键点检测错误. 正是因为仅利用一幅单视角图像进行手部姿态估计存在诸多问题, 为了更好地应对手指或手掌间的遮挡等挑战, 本文提出利用多幅单视角图像, 采用多视角学习策略来求取手部关键点三维坐标, 在此基础上即可实现对手部姿态的有效估计.

4.3 三维关键点检测实验结果分析

三维关键点估计实验采用Human3.6M数据集^[27]和CPS数据集^[28]. Human3.6M数据集包含4个同步数码相机拍摄得到的360万帧图像, 其中每张图像都包括3D姿态标注. 该数据集有11名人类受试者(5名女性和6名男性), 分为训练、验证和测试集. CPS是一个由卡内基梅隆大学维护的多摄像机数据集, 该数据集提供了由31个同步摄像机采集的共14816幅标注了全身的关键点的人体和人手图像.

(1) 不同模块组合实验

本文对多视角学习策略的不同组成模块进行了对比分析, 分析结果如表3所示. 表3中2D代表二维关键点姿态检测器, MTN (multi-task network)表示使用多任务学习网络进行视图权重的学习, TL (triangulation)表示使用三角测量的方法进行点深度计算, TLO (triangulation optimization)表示优化后的三角测量方法, RC (reproject correction)表示在三角测量后利用重投影校正二维姿态估计图. 由表3可知, 对于三维姿态估计, 仅依靠传统的三角测量方法具有很大的误差. 为此, 本文所提方法对三角测量中特征匹配、多视图置信度以及二维姿态估计这几个部分均实现了优化, 在Human3.6M和CPS数据集上的实验结果表明采用所提方法可使关键点检测精度得到很大的提升.

(2) 与主流三维人手姿态估计方法的实验对比

为了检验所提方法的有效性, 本文还在Human3.6M和CPS数据集上与目前主流的三维人手姿态估计方法进行了对比, 所选取的已有方法包括Zimmermann等人提出的单视图方法Pose-Prior^[10], Iqbal等人提出的2.5D热图回归方法2.5D Heatmap^[11], 以及Simon等人提出的多视角方法 Bootstrapping^[14]. 表4即给出了所提多视图方法与已有方法的EPE_mean指标对比结果. 由于EPE_mean指标值越小表示算法性能越好, 因此从表4可以看出, 整体而言本文方法能取得比已有方法更优的三维关键点检测结果.

此外, 为了对进一步验证多视角自学习策略的有效性, 本文还绘制了PCK (percentage of correct keypoints)曲线以衡量相关关键点的平均性能. PCK指标计算被正确估计出的关键点百分比, 其计算公式为:

$ {{PCK}}_p^\sigma ({d_0}) = \frac{1}{{|T|}}\sum\limits_T {\delta \left( {||x_p^f - y_p^f|{|_2} \leqslant \sigma } \right)} $

(11)

其中, $x_p^f \in {d_0}({{{I}}^f})$ 表示第p个关键点的三维坐标, $ y_p^f $ 表示关键点的真实坐标, $ \sigma $ 是人工设定与真实距离之间的阈值, 单位为mm. T表示评估指标时使用的数据集, $\delta (\cdot)$ 是指示函数, ${{PCK}}_p^\sigma$ 表示我们求出的第p个关键点在阈值 $ \sigma $ 上的PCK百分比. PCK曲线上每个点都表示检测器在测试数据集上的表现, 为了客观的定量分析这种表现上的差异, 我们计算了PCK曲线下方的面积(AUC)的数值, 此AUC指标值越大表示检测性能越好.

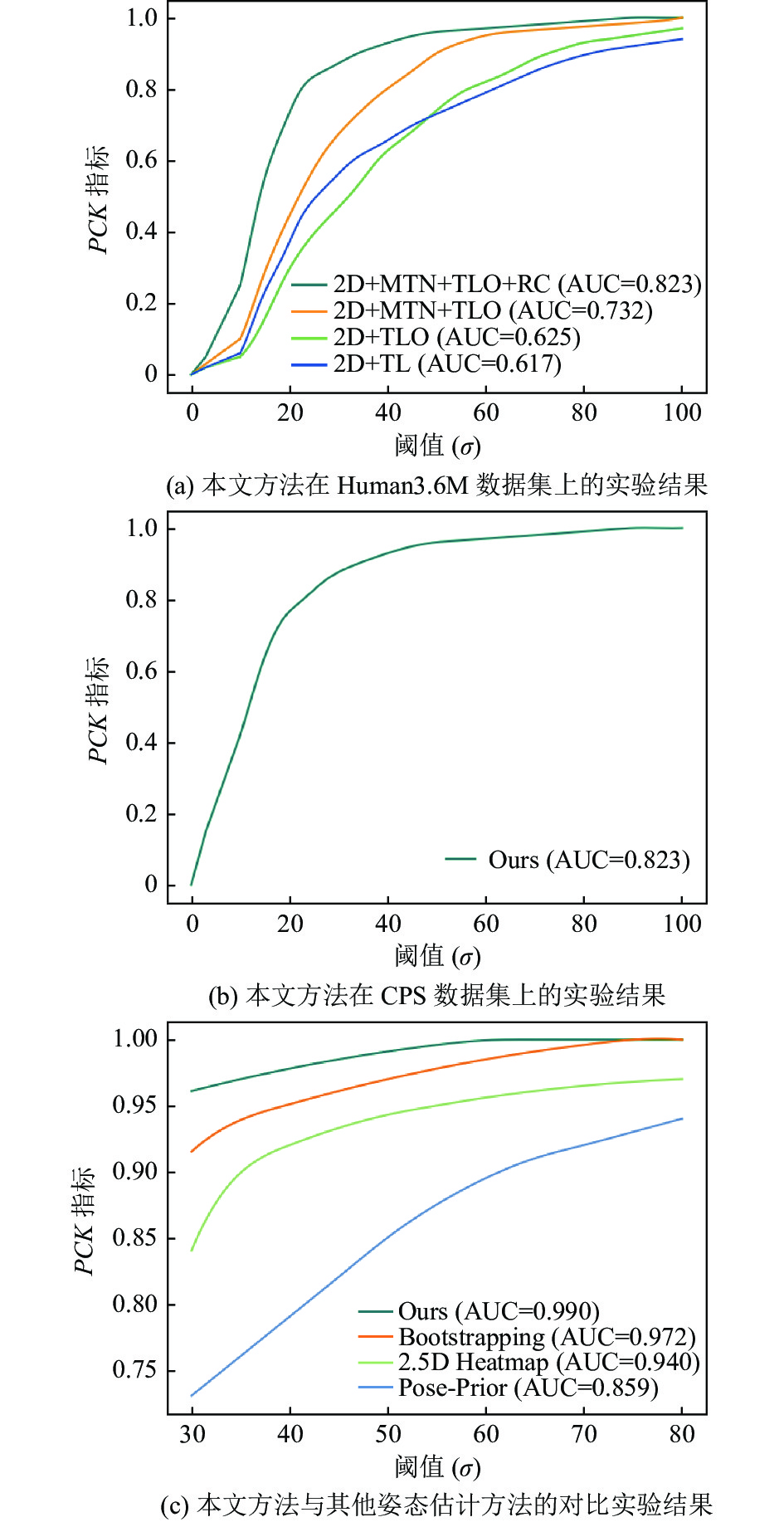

如图12所示, 本文利用数据集中提供的内外参数将关键点坐标转换到同一坐标系中, 以自学习策略所使用的组成模块来命名各个模型, 通过调整PCK指标中的相关阈值来绘制PCK指标曲线图. 其中, 图12(a)为所提多视角学习策略在数据集Human3.6M下的实验结果, 图12(b)为所提方法在CPS数据集下的测试结果, 图12(c)为将所提方法与其他三维姿态估计方法在CPS数据集上的比较结果.

由图12所示的PCK指标统计结果可知, 传统三角测量方法仍需进一步改善. 同时, 单视图姿态回归的方法往往会在手部运动过程中丢失关键点的重要信息. 因此, 本文所提方法利用二维关键点检测得到多个摄像头视角关键点的位置和权重信息, 由此设计和训练了一个多视图一致性的学习网络, 以减小检测效果较差的视角图像对三维估计结果带来的干扰. 此外, 所提方法还利用RANSAC算法优化特征匹配过程以及三角测量估计结果. 在得到鲁棒的三维坐标后, 提出的重投影训练方法也可以对三维估计网络的初始训练集进行一定程度的优化. 由图12所示的统计结果可知, 上述这些所提模块可明显提升检测结果的准确度.

5 结论

本文所提方法结合立体视觉匹配的方法, 采用多视角学习策略来获取手部三维关键点信息. 与单一视角的手部姿态估计方法相比, 其主要优势在于基于多视角学习策略的手部姿态估计方法可以更好地解决手部区域在图像中占比小, 以及已有单视图关键点检测算法无法应对的遮挡等问题. 为此, 所提算法主要围绕手部区域提取、手部关键点的二维估计及三维估计展开研究, 并且在多个公开数据集上验证了所提方法相比于其他人手姿态估计方法的优势, 从而为人机交互、手功能评估、虚拟现实与增强现实等诸多领域的应用奠定了良好基础. 将来的工作主要包括选取最为合适的相机位置和个数, 以期构建更为完整的多视角姿态数据集. 在此基础上, 实现了一种端到端的多摄像头手部姿态估计网络, 同时进一步提升所提手部姿态估计方法的实时性, 以期将该姿态估计方法在多个领域进行应用.
