语义分割旨在为输入图像的每个像素分配一个标签. 它是计算机视觉中一项基本而富有挑战性的任务, 在许多领域都有广泛的应用, 如自动驾驶[1]、地物变化检测[2]等. 近年来, 由于深度学习在计算机视觉中的成功, 基于卷积神经网络(CNN)[3]的方法大大提高了语义分割的准确性. 然而, 基于神经网络的语义分割算法通常计算成本较高, 这限制了其在实际中的应用, 尤其是对于要求高效率的实际任务.
为了解决这个问题, 国内外研究人员开发了许多轻量级模型, 例如ENet[4]、ESPNet[5]、ICNet[6]和STDC[7]. 尽管研究人员设计了优秀的网络来降低计算成本, 但在准确性和模型大小之间的平衡性很难达成令人满意的结果. 为解决这个问题, 本文没有重新设计主干网络, 而是采用知识蒸馏策略, 在教师网络的指导下训练学生网络, 并获得了与上文提到的网络差不多的结果.
知识蒸馏[8]作为一种模型压缩方法, 最初用于图像分类任务, 能够显著简化繁琐的模型. 由于知识蒸馏方法的优势, 一些语义分割方法使用知识蒸馏来减少模型大小, 它们使学生模型向教师网络逐像素学习特征和类内特征变化. 其中的代表性算法, 类内特征方差提取(IFVD)[9]侧重于将类内特征的变化从教师网络转移到学生网络. 通道式知识蒸馏(CD)[10]强调提取每个通道中最重要的区域. 值得注意的是, 语义分割是具有各种类别的像素级类别预测任务, 因此特征空间中的类间距离在语义分割中是普遍存在的. 由于有众多的参数和复杂的网络结构, 教师网络在特征空间中具有更强的分类能力和更大的类间距离. 然而, 过去用于语义分割的知识蒸馏方法忽略了将教师网络的特征空间中的类间距离转移到学生网络中.
另一方面, CNN能够隐式地对位置信息进行编码[11]. 由于语义分割是一个位置相关的任务, 一般来说, 由于网络结构简单, 参数较少, 学生网络无法像教师网络那样编码丰富的位置信息.
为了解决上述问题, 本文采取提取特征空间中的类间距离和从教师网络到学生网络的位置信息. 本文提出了一种新方法, 称为类间距离蒸馏(简称为IDD方法), 它由两个主要部分组成.
(1)类间距离蒸馏模块(IDDM): 本文首先设计了一个图对类间距离进行编码, 让学生网络模仿老师网络的大的类间距离.
(2)位置信息提取模块(PIDM): 本文采用位置信息网络来提取隐含在特征图中的位置信息. 教师网络和学生网络都将通过该网络预测绝对坐标掩码. 通过最小化其输出结果, 学生网络可以编码更多的位置信息. 通过IDD方法, 使得学生网络学习更多关于类间距离和位置信息的知识, 以提升学生网络的分割精度.
1 相关工作 1.1 语义分割卷积神经网络的模型的出现极大地促进了语义分割的发展. 许多研究者尝试不同的方法来使深度学习模型习得丰富的上下文信息[12-14]. Zhao 等人[15]提出了一种从多个尺度收集上下文信息的金字塔池策略; DeepLabV2[16]采用atrous空间金字塔池方法获取丰富的上下文信息; 同时, 学者们采用编码器-解码器模块捕获多级特征和上下文信息; OCNet[17]利用了一种自我注意机制来捕捉所有像素之间的关系.
为了满足移动平台的实时语义分割需求, 研究人员们也提出了一些轻量级网络. ENet[4]采用了非对称的编解码结构和卷积核分解运算, 大大减少了参数和浮点运算的数量; ESPNet[5]中采用了点态卷积和空间金字塔的膨胀卷积以降低计算量; ICNet[6]通过设计一种高效的网络结构来处理不同分辨率的图像, 实现了快速语义分割; STDC[7]通过减少网络冗余设计了一种新的实时分段架构. 与此不同, 本文使用知识蒸馏得到了轻量级的语义分割网络, 避免了重新设计网络结构, 提高了效率.
1.2 针对语义分割的知识蒸馏Hinton等人[8]提出了知识蒸馏的概念, 将软标签从教师网络转移到学生网络以提高学生网络性能. 由于知识蒸馏的卓越性能, 一些研究者将知识蒸馏应用于语义分割. Liu等人[18]使用结构化知识发现方法从教师网络中传输像素式、成对式和整体式知识; He等人[19]设计了一个自动编码器, 将知识转换为学生网络更容易学习的紧凑形式; Wang等人[9]提出了一种类内特征变异提取方案, 使学生网络模拟教师网络的类内特征分布; Shu等人[10]开发了一种简单而有效的方法来最小化教师网络和学生网络之间的渠道差异. 与上述方法不同, 本文的方法注重提取特征空间中的类间距离, 这是对先前提取的逐像素特征对齐和类内特征变化的补充.
2 方法本文首先给出模型框架概述以区分现有语义分割的知识蒸馏方法的工作以及IDD模型, 然后详细描述IDDM和PIDM方法.
2.1 模型概述知识蒸馏是通过让学生网络通过蒸馏的过程学习教师网络暗知识, 进而提高学生网络精度的方法. 通常情况下, 知识蒸馏可以按照知识类型, 蒸馏方法和网络架构进行分类. 蒸馏过程中的知识可以是教师网络的 logit、中间层的输出、不同激活层或样本对里包含的特征.
语义分割是一项密集的预测任务, 旨在为每个像素分配一个标签. 虽然现有基于知识蒸馏的语义分割方法已经取得了很好的进展, 但是它们主要集中在对齐像素特征和类内特征方差上. 它们的损失函数通常可以表示为:
| $ L = {L_{tar}}\left( {D\left( {GT} \right), D\left( {{F^s}} \right)} \right) + \lambda × {L_{dis}}\left( {\varphi \left( {{F^T}} \right), \varphi \left( {{F^S}} \right)} \right) $ | (1) |
| $ L = {L_{tar}}\left( {D\left( {GT} \right), D\left( {{F^S}} \right)} \right) = - \sum\limits_{k = 1}^N {D\left( {G{T_k}} \right) × \log \left( {D\left( {F_k^S} \right)} \right)} $ | (2) |
其中, Ltar是交叉熵损失, GT是真值, FS和FT分别表示学生网络和教师网络的特征图. φ(·)表示映射函数. D(GT)和D(FS)分别表示所有像素的真值和学生网络的类别概率分布. N是像素数, D(GTk)表示第k个像素的类别概率分布的真值,
显然, 现有方法忽略了将教师网络中的类间间距离转移到学生网络中. 因此, 如图1所示, 本文使用IDD方法将类间距离和位置信息从教师传递给学生.
|
图 1 IDD整体框架 |
2.2 类间距离蒸馏模块
语义分割是一项基于像素的分类任务. 受网络结构简单、参数少的限制, 学生网络的性能相对较差, 类间距离较小. 为了让学生网络学习到教师网络在特征空间中较大的类间距离, 本文提出了一种类间距离蒸馏模块, 通过让学生网络模拟教师网络输出的方法来解决这一问题.
如图1所示, 首先构造一个图g={v, e}来对类间类别距离进行编码, 其中v={vi | i=1,…,N}是一组节点, N表示被处理图像的类别总数, e={ei,j | i=1,…, N; j=1,…, N;i≠ j}表示一组边. vi表示第i类的标记, vi是通过对具有相同类别标签i的所有像素的特征求平均而获得的. ei,j是i类和j类的类间代表之间的欧几里德距离, 其被定义为:
| $ {e_{i, j}} = Dis\left( {{v_i}, {v_j}} \right) $ | (3) |
式(3)表示i类和j类之间的特征距离, 而Dis是欧氏距离. 由于网络较深, 参数众多, 教师网络的课际距离较大. 受这一特性的启发, 为了使学生网络能够在类间距离方面更好地模拟教师网络, 采用类间距离损失函数Lid, 其定义为:
| $ {L_{id}} = \frac{1}{2}{\sum\limits_{i = 1}^N {\sum\limits_{j = 1}^N {\left( {e_{i, j}^T - e_{i, j}^S} \right)^2} } },\; i \ne j $ | (4) |
其中,
语义分割是一个依赖于位置信息的任务. 例如, 同样的一个人在自行车上是的类别是骑行者, 在马路上的类别是行人. Islam等人[11]证明了CNN具有对位置信息进行编码的能力. 受其启发, 本文进一步引入了位置信息提取模块, 以增强学生网络预测位置信息的能力. 因此, 学生网络可以在其输出特征中编码更多的位置信息, 这可以用来提高语义分割网络的精度.
具体来说, 本文使用A∈RC×H×W来表示输入特征图. 首先, 将A输入到预先训练的位置信息网络中, 我们的位置信息网络由一个3层的MLP组成, MLP网络未经过预训练. 如图2所示, 以获得分别代表横坐标和纵坐标的位置信息掩膜PHOR∈RH×W和PVER∈RH×W. 在PHOR∈RH×W中, 每一列都有相同的值, 我们使用VjHOR(j∈[1,H])来表示列j的值, 其中VjHOR= j. 在PVER, 每一行都有相同的值, 我们使用ViVER(i∈[1,W])来表示行i的值, 其中ViVER=i.
采用损失函数Lpi将教师网络的位置信息传递给学生网络:
| $ {L_{pi}} = \frac{1}{2}L_{pi}^{HOR} + L_{pi}^{VER} $ | (5) |
其中,
| $ L_{pi}^{HOR} = \sum\limits_{j = 1}^H \left\| \frac{{Q_j^{HO{R_T}}}}{{\left\|Q_j^{HO{R_T}}\right\|_2}} - \frac{{Q_j^{HO{R_S}}}}{{\left\|Q_j^{HO{R_S}}\right\|_2}}\right\|_2 $ | (6) |
| $ L_{pi}^{VER} = \sum\limits_{i = 1}^W \left\| \frac{{Q_i^{VER\_T}}}{{\left\|Q_i^{VER\_T}\right\|_2}} - \frac{{Q_i^{VER\_S}}}{{\left\|Q_i^{VER\_S}\right\|_2}}\right\|_2 $ | (7) |
|

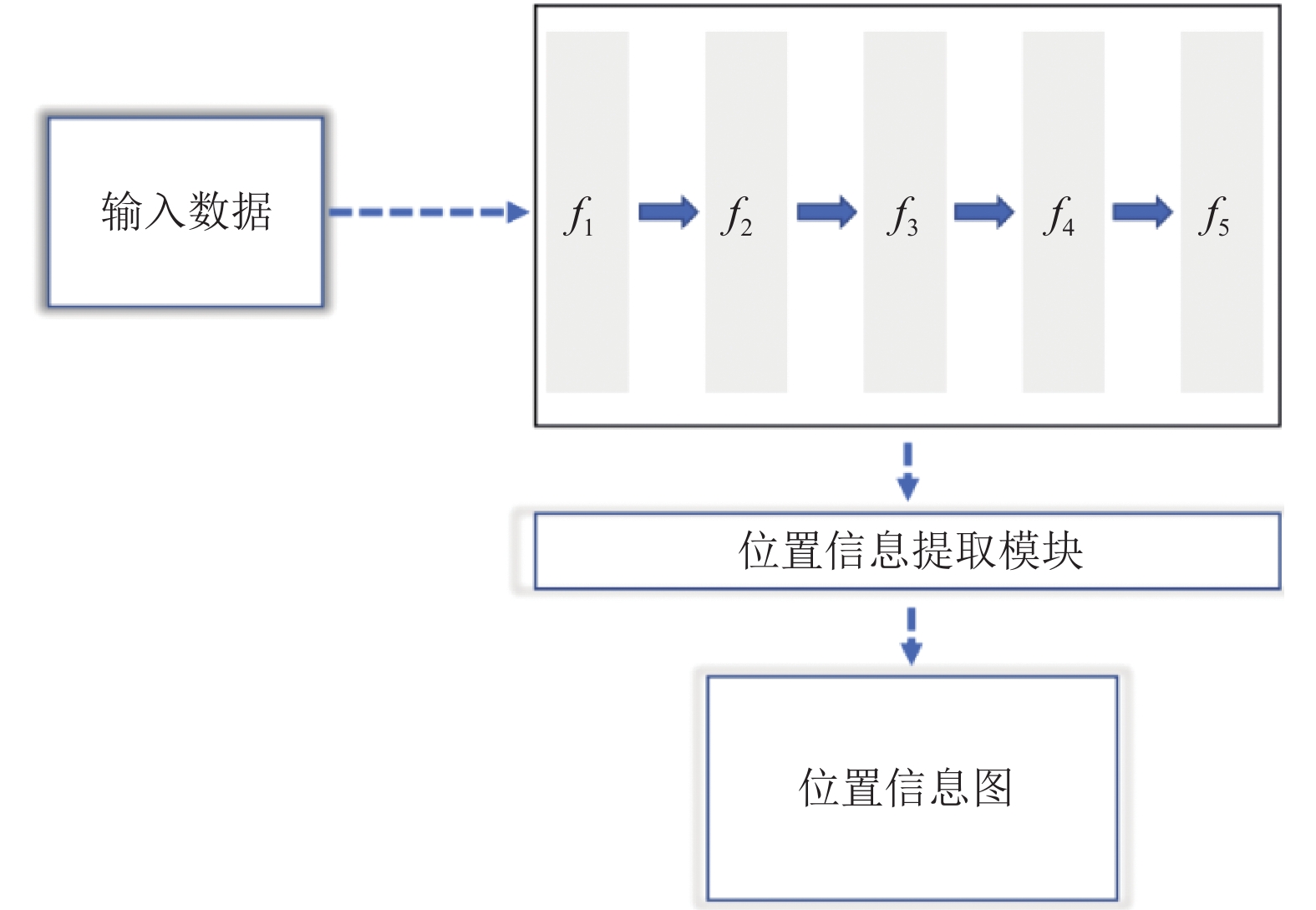

图 2 位置信息提取网络, 用于提取网络编码的位置信息 |
分别在水平和垂直方向上表示Lpi.
本文同时还采用通道损失函数Lcw来最小化教师网络和学生网络之间的通道概率图的Kullback-Leibler (KL)散度. IDD方法的最终损失函数公式如下:
| $ L={L}_{skd}+{\lambda }_{1}\cdot{L}_{cw}+{\lambda }_{2}\cdot{L}_{id}+{\lambda }_{3}\cdot{L}_{pi} $ | (8) |
其中, Lskd是用于语义分割的结构化损失函数, λ1, λ2和λ3是用于平衡不同损失的超参数.
3 实验分析为验证方法的有效性, 本文在3个主流的公开数据集: Cityscapes[20]、Pascal VOC[21] 和ADE20K[22]上进行了全面的实验.
3.1 数据集介绍(1) Cityscapes
Cityscapes包含5000张经过精细注释的城市驾驶场景图像. 它由2975、500和1525幅图像组成, 分别用于训练、验证和测试. 它被标注了19个语义类别. 每张图像的分辨率为2048×1024. 在本文的实验中, 本文不使用粗糙标记的图像.
(2) Pascal VOC
Pascal VOC由1464幅用于训练的图像、1449幅用于验证的图像和1456幅用于测试的图像组成. 它涵盖了20个前景对象类和1个背景类.
(3) ADE20K
ADE20K是麻省理工学院发布的一个具有挑战性的场景解析数据集, 它包含20k、2k、3k图像和150个用于训练、验证和测试的类.
3.2 评价指标使用每个类别的交集/并集(IoU)和所有类别的平均IoU (mIoU)作为指标衡量分割精度. 模型参数(Params)的总数用于测量模型大小. 本文采用分辨率为512×1024的输入图像来计算每秒浮点运算次数(FLOPs), 这是衡量模型复杂性的一个通用指标. 来评价检测器的性能.
3.3 实验细节本文在与文献[18]相同的教师和学生网络上进行实验. 具体来说, 在本文所有实验中, 教师网络使用的是在ImageNet上预先训练好的PSPNet. 对于学生网络, 本文在不同的分段体系结构上进行实验, 如具有代表性的PSPNet和DeepLab模型以及ResNet18和ESPNet的主干, 以验证本文的IDD方法的有效性.
实验使用PyTorch平台来实现本文算法. 与文献[18]方法类似, 本文通过小批量随机梯度下降(SGD)训练本文的学生网络, 迭代次数为40000次. 动量和重量衰减分别设置为0.9和0.0005, 同时应用多项式学习率策略, 基本学习率和功率分别设置为0.01和0.9. 输入图像裁剪为512×512, 同时应用随机缩放和随机翻转来扩充数据.
本文还在Cityscapes测试集上评估了不同的知识蒸馏的方法的性能, 例如SKD、IFVD和CD. 采用的学生网络为ESPNet、PSPNet-R18(0.5)和PSPNet-R18. 实验结果列于表1. 当采用ESPNet作为学生网络时, 本文的方法在验证集和测试集上分别获得了7.47%和7.05%的显著提高. 与传递类内特征方差的SKD和传递通道特征的CD相比, 该方法的性能分别提高了3.74%和1.60%. 使用IDD后, PSPNet-R18(0.5)的性能从61.17%提高到69.76%, 在验证集上分别比IFVD和CD提高了6.41%和1.19%. 当采用PSPNet-R18作为学生网络时, 加入IDD方法, 增益达到7.50% (70.09% vs. 77.59%), 分别比IFVD和CD高出3.05%和1.69%. 实验结果表明, IDD在语义分割方面优于以往的知识蒸馏方法.
|
表 1 基于不同知识蒸馏方法的语义分割模型在Cityscapes数据集 |
如图3所示, 采用点状图来描述不同网络(OCRNet[23]、DeepLabV3、FCN、ANN和PSPNet)的参数和精度. 通过使用IDD方法, 以 PSPNet-R18(1.0)作为学生网络主干的模型比FCN和ANN分别高出6.79%和0.08%.
|
图 3 Pascal VOC验证集上不同模型的参数和mIoU的比较 |
采用ResNet18和MobileNetV2作为学生网络, 在验证集上评估本文的方法. 结果如图4. 以ResNet18作为学生网络的主干, 本文的方法将未经蒸馏的模型精度提高了6.01%, 比SKD、IFVD和CD分别提高了3.74%、2.74%和1.47%. 对于MobileNetV2, IDD比基准模型提高了4.66%, SKD、IFVD和CD分别提高了2.88%、2.21%和0.89%.
|
图 4 Pascal VOC验证数据集上不同语义分割的知识蒸馏策略的比较 |
为了进一步验证方法的有效性, 本文在具有挑战性的数据集ADE20K上进行实验. 定量结果记录在表2中. 当学生模型建立在ResNet18上时, IDD方法将学生模型的精度从24.65%提高到27.65%, 比SKD、IFVD和CD分别提高了2.67%、1.87%和0.89%. 以MobileNetV2为学生网络的主干, 与基准模型相比, IDD获得了5.72%的性能提升, SKD、IFVD和CD分别提高了4.04%、3.50%和1.19%.
|
|
表 2 针对语义分割的不同知识蒸馏方法在ADE20K验证数据集上的精度比较 |
此外, 如图5所示, 本文使用PSPNet-R18(1.0)作为学生网络来计算每个类别的mIoU, 并与两种最先进的方法进行了比较. 由于本文算法使得学生网络具有大的类间距离和丰富的位置信息, 它在一些特定类别的识别上表现良好, 如骑手, 轿车, 公交车等.
同时, 本文还在Cityscapes上进行了消融实验, 以评估本文提出的不同模块的效果. 本文的损失函数由4部分组成Lskd, Lcw, Lid, 和Lpi.
为了探索每个损失项目的有效性, 使用评估指标mIoU在Cityscapes验证数据集上进行消融实验. 教师网络采用PSPNet, 主干网络采用ResNet101 (T:PSPNet-R101); 学生模型采用PSPNet, 主干网络为ResNet18 (S:PSPNet-R18), 也在ImageNet中进行预训练. 结构化KD损失Lskd将学生网络S:PSPNet-R18的性能从70.09%提高到73.03%. 通道式KD损失Lcw进一步将学生模型提高到75.78%. 通过采用本文的类间距离蒸馏方法, 增益增加了5.34% (76.43% vs. 70.09%).
此外, 在应用本文的位置信息损失Lpi, 轻量级学生网络S:PSPNet-R18的准确度达到77.59%, 接近教师网络 T:PSPNet-R101的准确度, 其mIoU值为78.56%. 实验结果证明了本文方法的有效性.
|
图 5 Cityscapes数据集上基于知识蒸馏的语义分割方法的不同类别的mIoU |
4 结论
本文提出了一种新的语义分割知识提取方法(IDD), 帮助学生模型在特征空间中具有较大的类间距离和丰富的位置信息. 具体来说, 本文提出了类间距离提取模块(IDDM)和位置信息提取模块(PIDM), 以将类间距离和位置信息从教师网络转移到学生网络. 在3个著名的语义分割数据集上, 分别验证了IDD方法的有效性, 该方法不仅获得了针对知识蒸馏的语义分割方案中最高的精度, 而且对其他语义分割模型也是有用的.
消融实验表明, 本文探索的两个模块能使学生网络更好地模拟教师网络. 通过在Cityscapes、Pascal VOC和ADE20K这3个公开数据集上进行大量实验, 验证了该方法的有效性.
