我国已进入教育信息化2.0时代, 通过实时识别学生课堂行为, 跟踪学生状态变化, 统计学生课堂不同行为占比, 构建基于实证的课堂教学评价体系, 可以有效掌握学生的课堂注意力程度, 为学生制定个性化的课堂行为矫正策略. 同时, 通过分析学生课堂行为状态分布规律, 为教师课堂教学质量评价和教学法改进提供一种数据驱动机制.

传统的考勤方式及听课状态评价识别方法大多为人工观察监控视频^[1]、问卷调查法^[2]等. 由于课堂学生数量多, 人工识别方法会出现效率低、错误率高、易疲劳等问题. 借助机器学习技术, 研究人员提出了基于人体骨骼关键点检测、光流特征、全局运动方向特征等学生课堂行为识别方法. Stanley^[3]使用Kinect设备采集人体骨骼关节点, 通过计算学生脸部姿态的转向和身体的倾斜信息来分析其注意力状态, 可以预测超过60%的学生情绪状态变化; 党冬利^[4]提出基于运动历史图的Zernike矩特征和朴素贝叶斯分类器分类, 再通过Lucas-Kanade光流特征和全局运动方向特征判断运动方向, 从而判断学生举手、站立和坐下3种行为.

上述基于传统机器学习的学生课堂行为识别方法, 多依赖人工特征选择, 适应性和泛化能力差、准确率不高. 近年来, 随着深度学习理论和技术的发展, 卷积神经网络得到了广泛应用, 研究人员逐渐将深度学习技术应用到教育领域中. 廖鹏等^[5]使用背景差分法提取感兴趣区域输入VGG网络训练, 构建出识别学生课堂异常行为检测分析系统, 有效识别了玩手机、上课睡觉等异常行为; Simonyan等^[6]提出了时空双流网络结构(two stream network)并进行了基于视频的行为检测, 该网络融合了两个相同的神经网络分别训练视频图像与光流, 最后完成类别分类.

基于深度学习的目标检测主要解决图像的位置和分类两个问题, 分为两个思路: 一种是单步(one-stage)回归型目标检测算法, 这类算法对输入网络检测的图像输出类别信息和定位回归性目标检测, 例如YOLO系列^[7-10]和SSD (single shot multi box detector)^[11]; 另一种是以Faster R-CNN系列^[12-14]为代表的两步(two-stage)算法, 这类算法的思路是首先提取目标候选框, 再在此基础上训练检测目标.

本文提出一种基于YOLOv4的改进模型, 通过建立学生课堂行为状态数据集, 调整YOLOv4算法训练模型的参数, 修改卷积块激活函数及非极大值抑制机制优化模型, 识别分析教室中学生多种课堂行为状态, 并根据各状态持续时长及状态变化频率, 对学生课堂注意力进行量化评级, 并以多种可视化方法展示学生课堂行为状态整体态势规律. 同时建立教师课堂授课效果量化评价标准, 以便教师通过学生整体听课状态和质量时空分布规律, 了解授课效果和质量, 做出改进. 实验结果表明, 改进模型在检测速率不变的情况下, 准确率达到98.8%, 比原YOLOv4模型提升了3.53%. 提出的学生课堂注意力量化评级规则, 与实际表现也有较好的一致性.

1 学生课堂注意力评价模型

本文将学生课堂行为状态分为“rise (抬头听讲)”“mobilephone (玩手机)”“side (交头接耳)”“book (低头看书)”和“bow (低头遮挡)”等5类状态, 采用基于YOLOv4的改进模型实时识别这5种行为, 统计每个学生各类行为发生的时刻及持续时间, 在此基础上建立学生课堂注意力评价及教师课堂授课效果量化评价模型.

1.1 YOLOv4目标检测算法原理

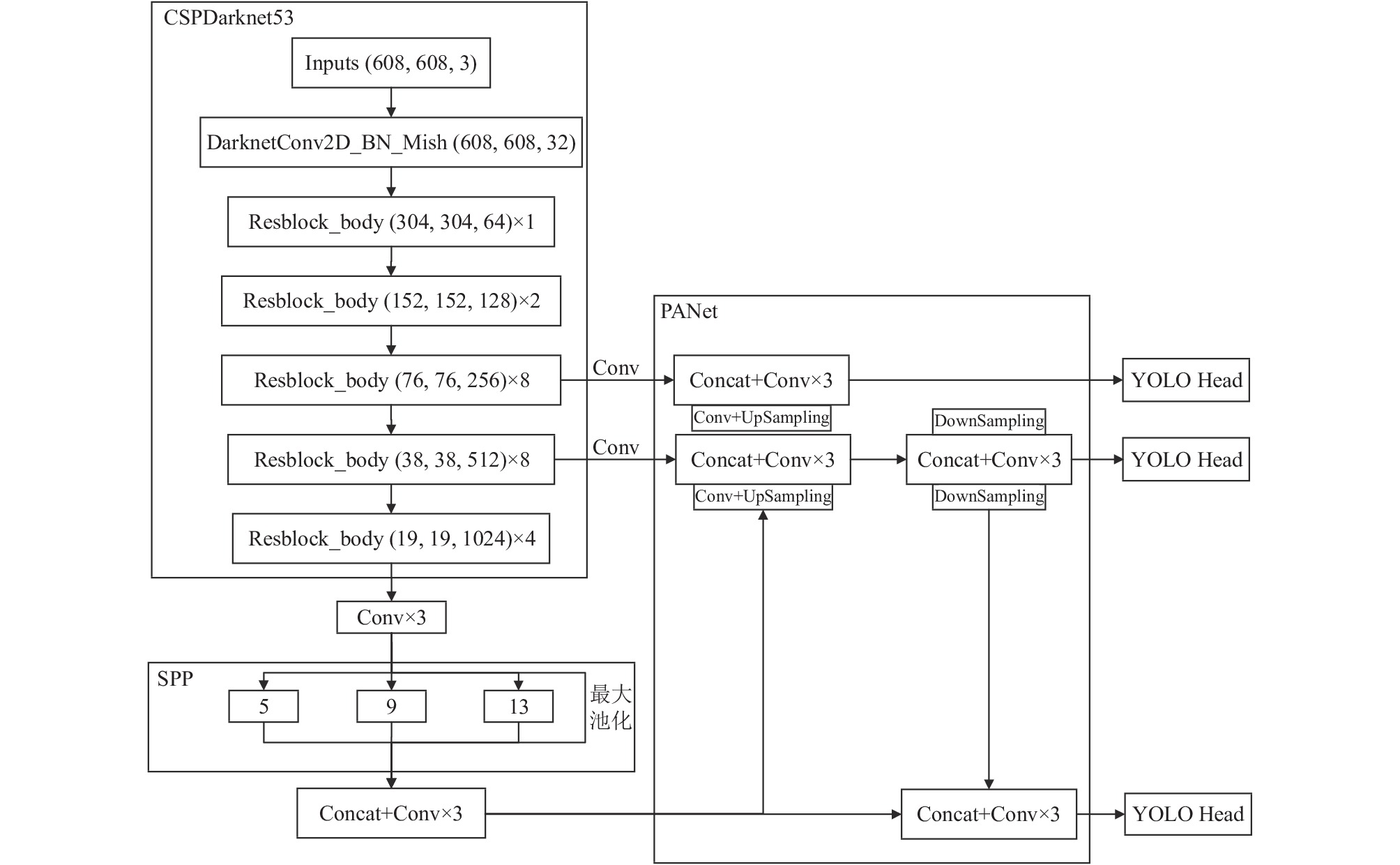

YOLOv4算法是在YOLOv3基础上从主干特征提取网络、Mish激活函数^[15]及损失函数等方面增加优化训练技巧而来, 可以更快速有效地实现目标检测. 其算法原理是首先将待检测图像分割成76×76、38×38与19×19的网格, 分别对应8倍、16倍、32倍下采样层, 若待检测学生落在其中某个网格中, 则由该网格识别该学生课堂行为状态. 其网络结构主要包括主干特征提取网络(CSPDarknet53)、空间金字塔池化结构(SPP)、路径聚合网络(PANet)和头部(YOLO-head), 网络结构图如图1所示.

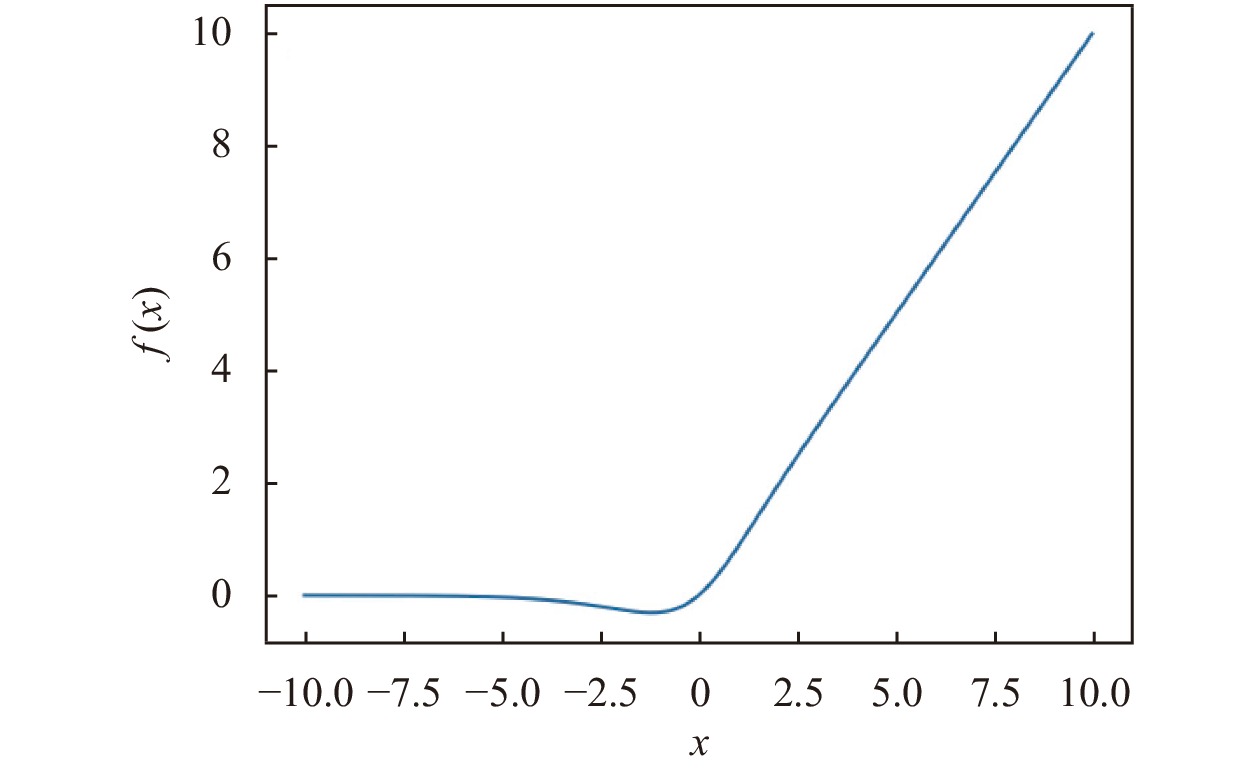

YOLOv4的主干提取网络结合了CSPnet与Darknet53残差网络, 该模块通过优化网络结构减少计算量, 降低了内存成本, 并提取深层次网络特征保证了检测的正确率. 同时, YOLOv4在CSPDarknet53结构中采用Mish激活函数, Mish函数在x负半轴时有较小的负梯度流入, 能够保证信息的连续, 从而有更好的梯度下降效果. Mish激活函数的定义由式(1)给出, 其曲线如图2所示.

$ f(x) = x \cdot \tan (\ln (1 + {{\rm{e}}^x}) $

(1)

在特征金字塔部分, YOLOv4使用了SPP结构: 在对CSPdarknet53的最后一个特征层进行3次卷积后, 分别利用13×13、9×9、5×5、1×1四个不同尺度的最大池化, 极大地增加了特征层的感受野, 分离出最显著的上下文特征. 同时, YOLOv4在CSPDarknet53的3个有效特征层上使用PANet结构, 实现实例分割算法, 对待识别图像反复提取特征.

1.2 改进的YOLOv4目标检测算法 1.2.1 ELU激活函数

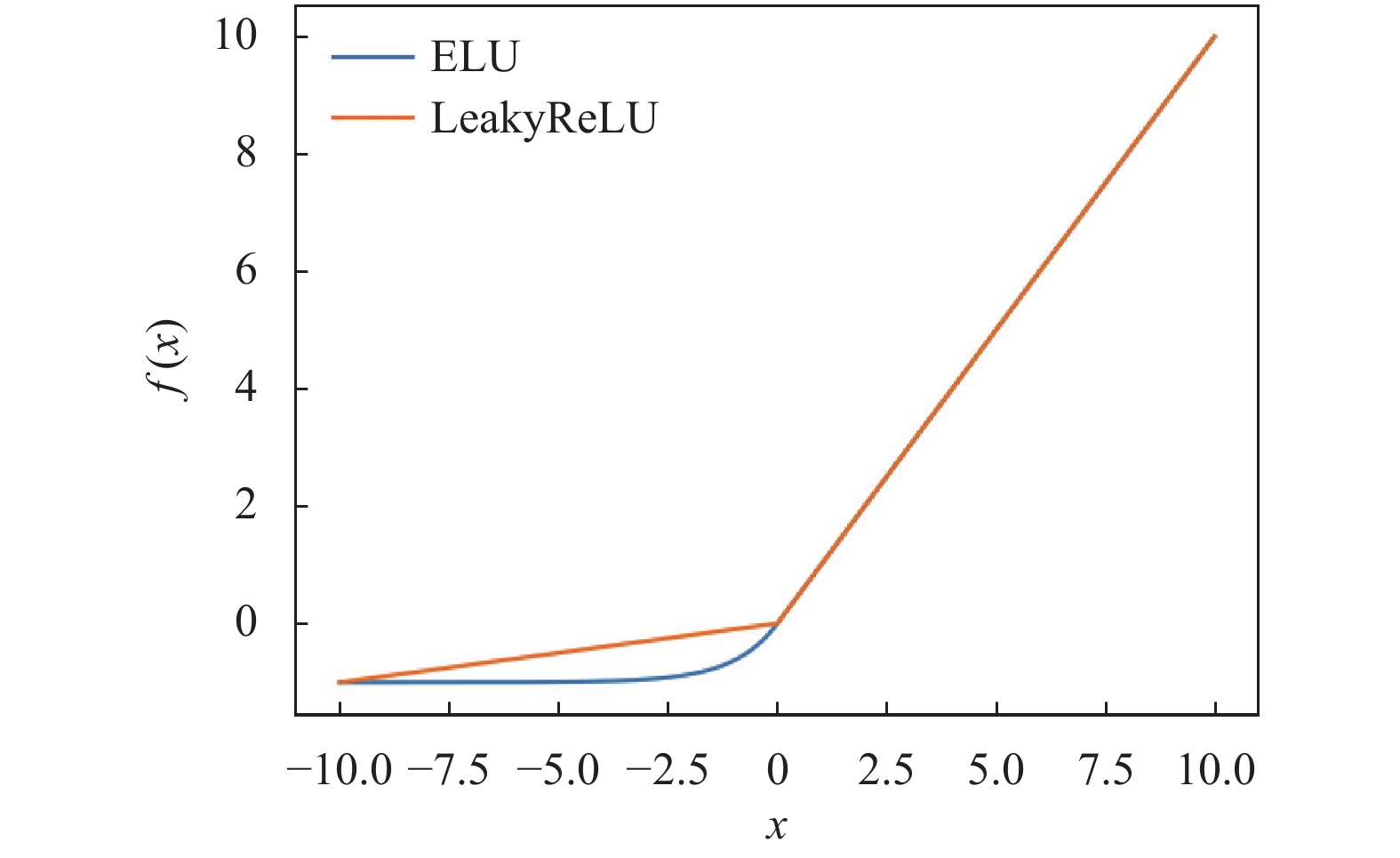

激活函数是神经网络重要的组成部分, 对神经网络的训练及网络识别结果有直接影响的作用. ELU(exponential linear units)激活函数^[16]是针对ReLU函数的一个改进型, 在神经网络中因其左侧具有软饱和性, 对噪声或变化的输入具有更好的鲁棒性; 其次ELU激活函数右侧无饱和性, 使其能够缓解梯度消失的问题; 最后ELU函数的输出平均值接近于零, 使梯度更接近自然梯度, 从而加快网络的学习速度. ELU激活函数的定义由式(2)给出, 其曲线如图3所示.

$ f(x) = \left\{ {\begin{array}{*{20}{l}} x, &{{\rm{if}}{\text{ }}x \gt 0} \\ {\alpha (\exp (x) - 1)}, &{{\rm{if}}{\text{ }}x \leqslant 0} \end{array}} \right. $

(2)

其中, α >0.

YOLOV4原卷积块DarknetConv2D_BN_Leaky为DarknetConv2D + BatchNormalization + LeakyReLU, 将LeakyReLU激活函数改为ELU激活函数, 更改后的卷积块DarknetConv2D_BN_ELU具有更好的鲁棒性.

1.2.2 DIoU-Soft-NMS

在目标检测中, 首先产生一些候选区域, 其次通过分类网络得到类别得分, 与此同时通过回归网络得到更加精确的位置参数, 通过非极大值抑制去除冗余框, 得出最后的检测结果. 非极大值抑制(non-maximum suppression, NMS)^[17]是一种获取局部最大值并抑制非极大值的算法, 在计算机视觉中有着广泛的应用. 其核心思想是一个迭代-遍历-消除的过程:首先, 将输出网络的预测框依据置信度大小排序, 筛选出置信度最大的预测框作为最大得分框, 计算其与集合中其余预测框的面积交并比IoU, 删除超过预设值的预测框, 一轮筛选过后, 继续筛选出集合中剩余置信度最大的预测框, 重复以上步骤直至筛选结束. 传统的NMS处理方式可用式(3)表示:

$ {{{s}}_i} = \left\{ {\begin{array}{*{20}{l}} {{s_{{i}}}, }&{IoU(M, {B_i}) \lt \varepsilon } \\ {0, }&{IoU(M, {B_i}) \geqslant \varepsilon } \end{array}} \right. $

(3)

其中, s_i为候选框的原始得分, M为得分最高的候选框, B_i为预测框, IoU(M, B_i)为待预测框B_i和M的交并比, $ \varepsilon $ 为NMS预设阈值.

但在传统NMS中, IoU指标对于两个距离相近的目标经常产生错误抑制. 因此, YOLOv4应用DIoU-NMS^[18]作为NMS的抑制准则, DIoU同时考虑到真实框与待测框的重叠区域面积以及中心坐标的欧氏距离. 因此DIoU-NMS的s_i更新公式定义如下:

$ {s_i} = \left\{ {\begin{array}{*{20}{l}} {{s_{\text{i}}}, }&{IoU - {R_{{\rm{DIoU}}}}(M, {B_i}) \lt \varepsilon } \\ {0, }&{IoU - {R_{{\rm{DIoU}}}}(M, {B_i}) \geqslant \varepsilon } \end{array}} \right. $

(4)

$ {R_{{\rm{DIoU}}}} = \frac{{{\rho ^2}(b, {b^{gt}})}}{{{c^2}}} $

(5)

其中, ρ²(b, b^gt)代表真实框与待测框的欧氏距离, c代表真实框与待测框最小闭包矩形的对角线长度.

在识别学生课堂行为状态时, 后排同学相对密集, 常常出现相互遮挡的情况, 当两个候选框之间重叠面积较大, 其中分数较低的框会因为与得分最高的框交并比超过设置阈值被过滤, 从而出现漏检, DIoU-NMS在筛选候选框时有一定的局限性. 因此, 本文使用Soft-DIoU-NMS算法对YOLOv4网络进行优化. 在该算法中, 不直接删除超过设定阈值的预测框, Soft-DIoU-NMS应用“权值惩罚”机制, 在筛选出最大得分框后, 计算与集合剩余预测框的DIoU, 再将超过预设值的框输入连续的高斯线性曲线中, 给予一个惩罚因数来衰减预测框得分. 最终的改进如式(6)所示:

$ {s_i} = {s_i}{{\rm{e}}^{ - \dfrac{{{{(IoU - {R_{{\rm{DIoU}}(M, {B_i})}})}^2}}}{\sigma }}}, \forall {b_i} \notin D $

(6)

这样的软性非极大值抑制当两个框重合度越高, s_i取值越小, 相应预测框的得分越小, 在一定程度上解决了DIoU-NMS的局限性, 能更大程度的保留需要的框, 剔除不需要的框.

1.3 学生位置及课堂行为状态跟踪统计

由于教师座椅位置固定, 即使学生上课活动幅度大, 其位置坐标也会固定在一定范围之内, 因此只要确定好每个位置的初始坐标, 并对后面视频中每秒取滑动平均即可完成目标对应. 具体做法为: 首先判断每个位置范围内的横纵坐标平均值作为初始位置, 再对后续帧中每个bounding box的中心点与初始位置计算欧氏距离, 距离最近的点所在的位置即为框的位置; 同时对5帧之内取平均值, 5帧之后进行滑动平均更新坐标.

考虑到学生每秒钟之内状态不会发生变化, 以秒为单位计算每类状态数量最大作为这一秒钟的状态标签, 并据此统计每个学生课堂行为状态持续时间分布饼图及时序图.

1.4 学生课堂注意力量化评价

对每位同学的课堂行为状态时序图进行分析, 统计同学各类课堂行为发生的时刻及持续时间, 据此探索构建学生课堂注意力量化评价标准, 对每节课每位学生的听课质量打分, 并以课堂行为状态时序图、分布饼图等可视化方法, 使学生了解自身听课质量. 具体方法如下:

步骤1: 得到抬头、看书、侧脸及玩手机的真正有效时长.

首先, 考虑到动作持续频率与持续时间, 设立“抬头听讲”动作有效的最短时长, 从而将抬头听讲与其他动作区分: 如果抬头动作持续时间大于30 s, 则认为抬头有效, 该同学再在真听讲; 如果持续时间小于30 s: 若后续动作为看书, 则认为抬头有效, 该同学为抬头听讲并学习课本内容; 若后续动作为交头接耳或玩手机, 则认为抬头无效, 因此将该抬头时间计入后续动作中, 据此对学生课堂行为状态时序图进行修正.

其次, 针对遮挡情况, 如果“低头遮挡”时长小于等于5 min, 且整节课“抬头听讲”时间超过20 min, 则将“低头遮挡”时长计算为“看书”时长, 否则计算为“玩手机”时长.

步骤2: 赋予各状态权重, 得到初始课堂注意力得分.

由于课堂以“听讲”为主, “低头看书”次之, 两者均为与课堂相关的动作, 则赋予两者权重分别为0.6、0.3, 而“交头接耳”可能与同学探讨问题或说与课堂无关话题, 则赋予权重0.1, 而“玩手机”为与课堂无关动作, 赋予权重0, 据此得到学生课堂注意力初步量化公式:

$ {s_0} = \frac{{0.6 \times {t_{\rm{rise}}} + 0.3 \times {t_{\rm{book}}} + 0.1 \times {t_{\rm{side}}}}}{{{t_{\rm{rise}}} + {t_{\rm{book}}} + {t_{\rm{side}}} + {t_{\rm{mobilephone}}}}} \times 100 $

(7)

步骤3: 为了让全班同学成绩连续并符合高斯规律, 按照山东高考分级赋分原则^[19]计算学生课堂注意力得分.

首先, 将所有成绩按比例分为8个等级, 每个等级对应一个分数区间, 如表1所示.

接着, 根据每个等级所对应的原始分区间与相应的等级赋分区间, 按等比例转换法则计算每个考生等级分, 公式为:

$ \frac{{{s_2} - {s_0}}}{{{s_0} - {s_1}}} = \frac{{{t_2} - {t_0}}}{{{t_0} - {t_1}}} $

(8)

其中, s₁、s₂分别表示某个等级所对应学生课堂注意力得分区间的下限和上限; t₁、t₂分别表示相应等级的等级分赋分区间的下限和上限; s₀表示相应等级内某学生课堂注意力得分; t₀表示相应等级内此学生的最终等分.

最后将t₀与表2对照得到学生本节课课堂注意力量化等级.

1.5 教师课堂授课效果量化评价

学生听课抬头率是一个评价教师授课效果的重要指标. 由于学生抬头低头变化频率不高, 因此此量化标准每分钟计算一次班级抬头率, 课程结束后计算所有抬头率的平均值. 教师授课效果等级由表3所示.

2 实验及结果分析 2.1 实验平台

本实验摄像设备为海康威视PTZ, 实验硬件为PC, 操作系统是Windows 10 64位系统, PC处理器型号为Intel(R) Core(TM) i7-7700, 显卡型号为NVIDIA GTX 1050Ti, 深度学习框架TensorFlow-CPU 1.13.1、Keras 2.1.5, 编程语言为Python, GPU加速库为CUDA 10.2和CUDNN 7.0.

2.2 实验数据集的采集和标注

本实验数据集是使用山东建筑大学信息楼417教室监控摄像头, 拍摄学生自然上课状态, 截取了3200张照片. 考虑到教室中人数较多, 学生之间存在遮挡情况, 无法区分学生低头看书或玩手机, 故增加一类“低头遮挡”. 本研究使用Labelimg标注工具标注矩形框, 注意力状态为“rise (听讲)”“mobilephone (玩手机)”“side (交头接耳)”“book (低头看书)”和“bow (低头遮挡)”5类状态, 并以PASCAL VOC格式保存XML文件.

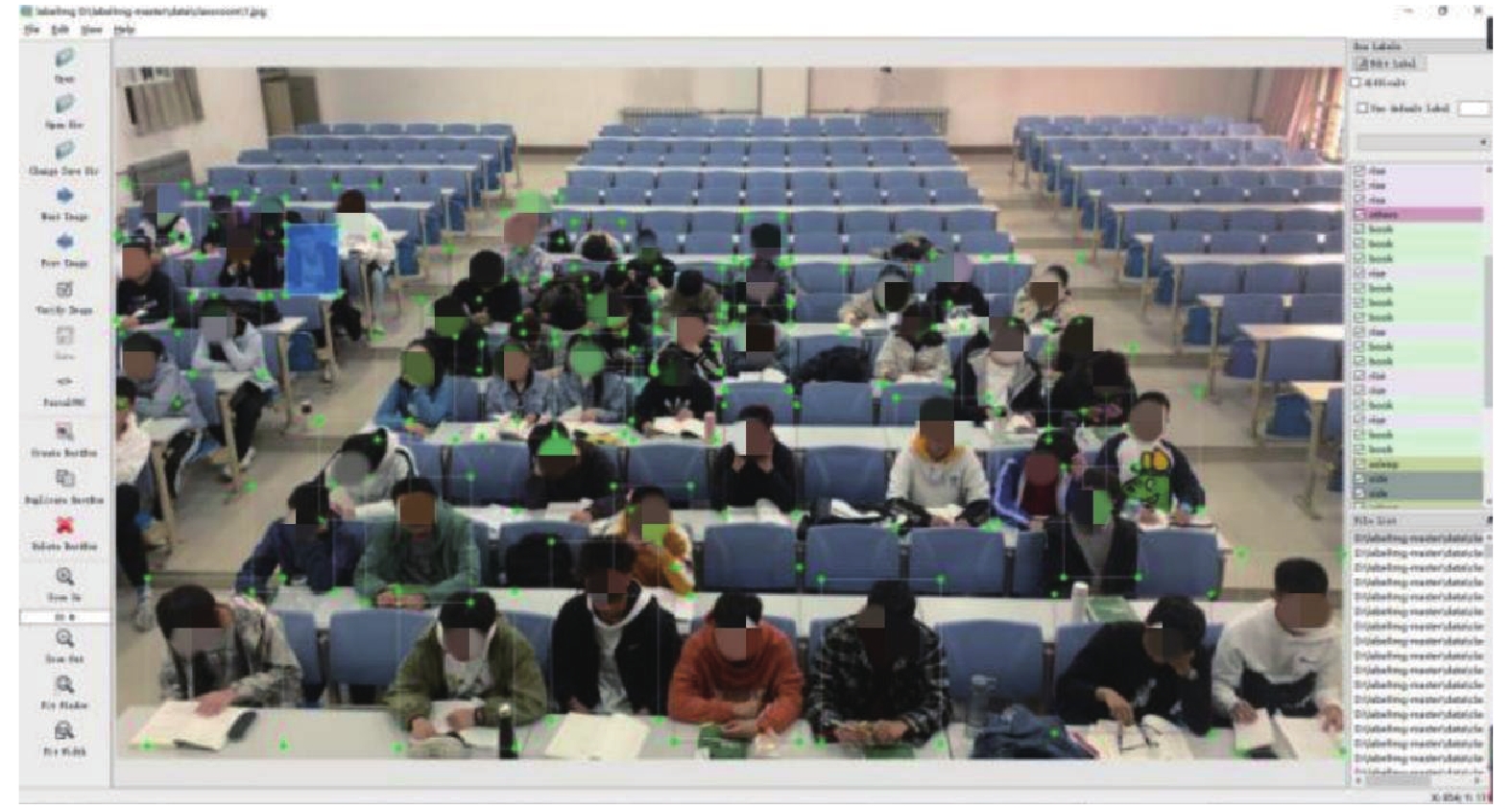

本实验对同一教室内不同场景进行测试, 实验图片如图4所示. 本研究共建立3200张照片, 其中包含不同光照、不同角度的丰富数据集, 提高了实验的可靠性.

2.3 模型的训练

在模型训练之前需要设置YOLOv4相关参数. 本实验采用学习率机制, 并冻结训练加快训练速度, 共训练150个训练周期(Epoch), 前75个训练周期batch_size为2, 初始学习率为1e⁻³, 后75个训练周期batch_size为1, 初始学习率为1e⁻⁴. 为防止数据集过拟合, 应用callback实现早停法, 当学习率到1e⁻⁶时停止学习. 将数据集分按照9:1的比例划分为训练集与测试集, 分别为2880、320张, 训练集与测试集中各类型标签数量如表4所示.

2.4 结果分析

用一段课堂视频, 通过识别学生课堂行为状态, 按照上述模型进行计算评价.

2.4.1 学生课堂行为状态识别结果分析

本研究使用mAP与F1-score作为模型的评价指标.

(1) mAP

精准率P代表被正确识别的样本占所有被识别样本的比例, 召回率R代表正确识别样本占所有应该被识别样本的比例, 计算公式如下:

$ {{{P}}} = \frac{{TP}}{{TP + FP}} \times 100{\text{%}} $

(9)

$ R = \frac{{TP}}{{TP + FN}} \times 100{\text{%}} $

(10)

其中, TP表示正确识别的学生课堂行为状态的数量; FP表示错误识别的学生课堂行为状态数量; FN表示漏识别的学生课堂行为状态数量.

根据式(9)可以绘制出P-R (precision-recall)曲线, 单类别分类准确率AP (average precision)是对P-R曲线做平滑处理, 积分计算曲线下的面积. mAP (mean average precision)是各个分类准确率AP的平均值, mAP的有关计算公式如下:

$ A{P_i} = \int_0^1 {p(r)dr} {\text{, }}i = 1, 2, \cdots, n $

(11)

$ mAP = \dfrac{{\displaystyle\sum {A{P_i}} }}{n}{\text{, }}i = 1, 2, \cdots, n $

(12)

其中, p为精准率, r为召回率, n为类别数.

(2) F1-score

F1-score又称F1分数, 是分类问题中精准率P和召回率R的调和平均数, 常用作多分类问题的最终指标. 多类问题的F1为所有类别的平均值, F1的计算公式如下所示:

$ F{1_i} = 2 \times \frac{{{{{{R}}} _i} \times {{{{P}}} _i}}}{{{{{{R}}} _i} + {{{{P}}} _i}}}{\text{, }}i = 1, 2, \cdots, n $

(13)

$ F1 = {\left(\frac{1}{n}\sum {F{1_i}} \right)^2}{\text{, }}i = 1, 2, \cdots, n $

(14)

针对上述模型评价指标, 本研究以相同的实验数据集分别使用YOLOv3、YOLOv4、改进YOLOv4和本文算法网络模型进行训练, 在相同的情况下进行训练识别对比. 结果如下所示.

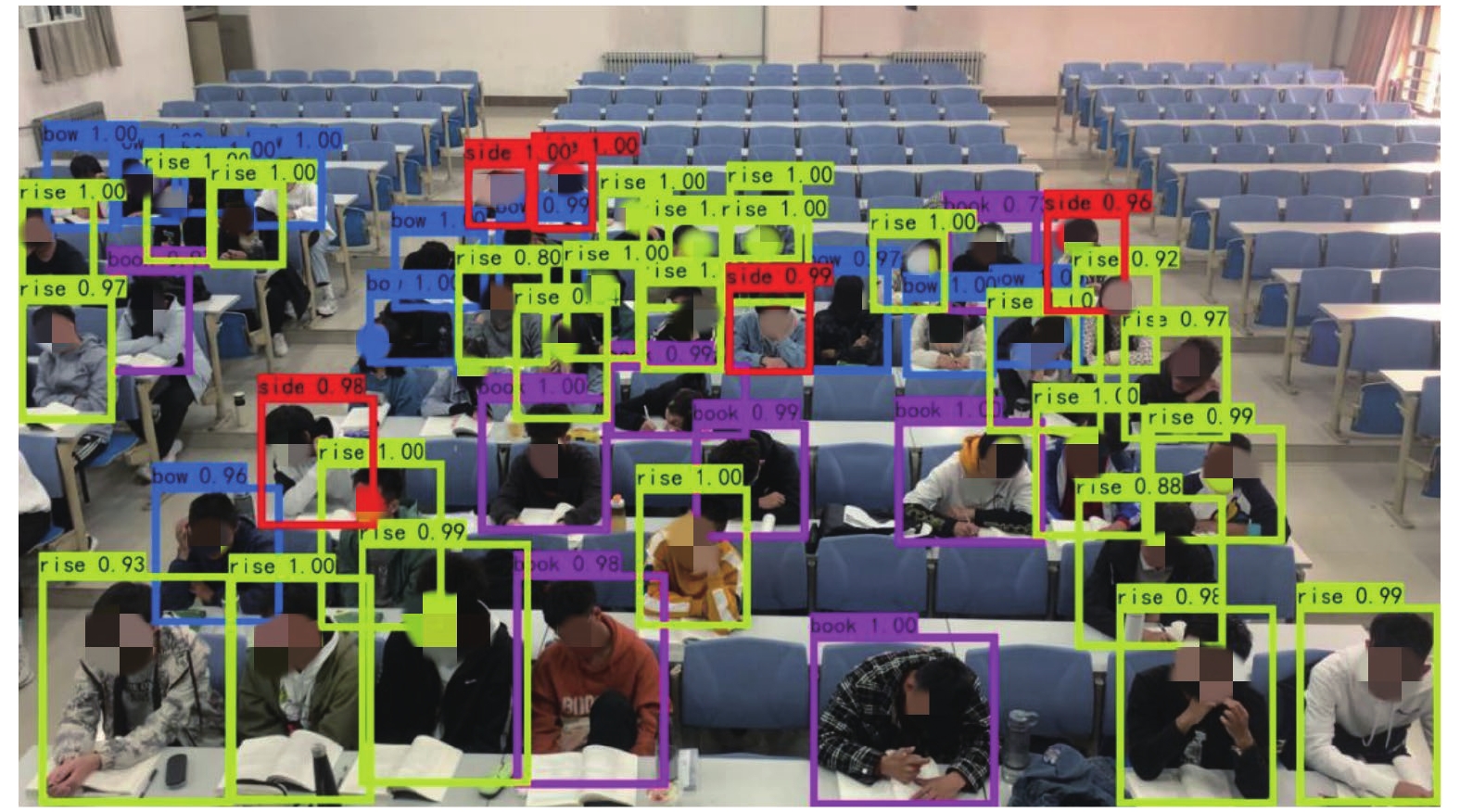

从表5可以看出, 在使用相同数据集情况下, YOLOv4算法比YOLOv3算法mAP提高3.24%, F1值提高0.015; 将YOLOv4卷积块中的激活函数更改为ELU函数后, mAP提高3.29%, F1值提高0.036; 使用Soft-DIoU-NMS进行非极大值抑制改进后, mAP提高0.24%, F1值提高0.01, 本文的改进算法相比较于原始的YOLOv4算法mAP提高了3.53%, F1值提高了0.046. 本文使用的改进算法识别教室中学生自然状态下上课图片效果如图5所示, 对于后排遮挡的同学依然有很好的检测效果, 注意力状态标签统计结果如表2所示.

由表6可知, 本研究改进的算法对学生课堂行为状态的5个状态都具有较好的识别效果.

2.4.2 学生课堂注意力量化评价结果

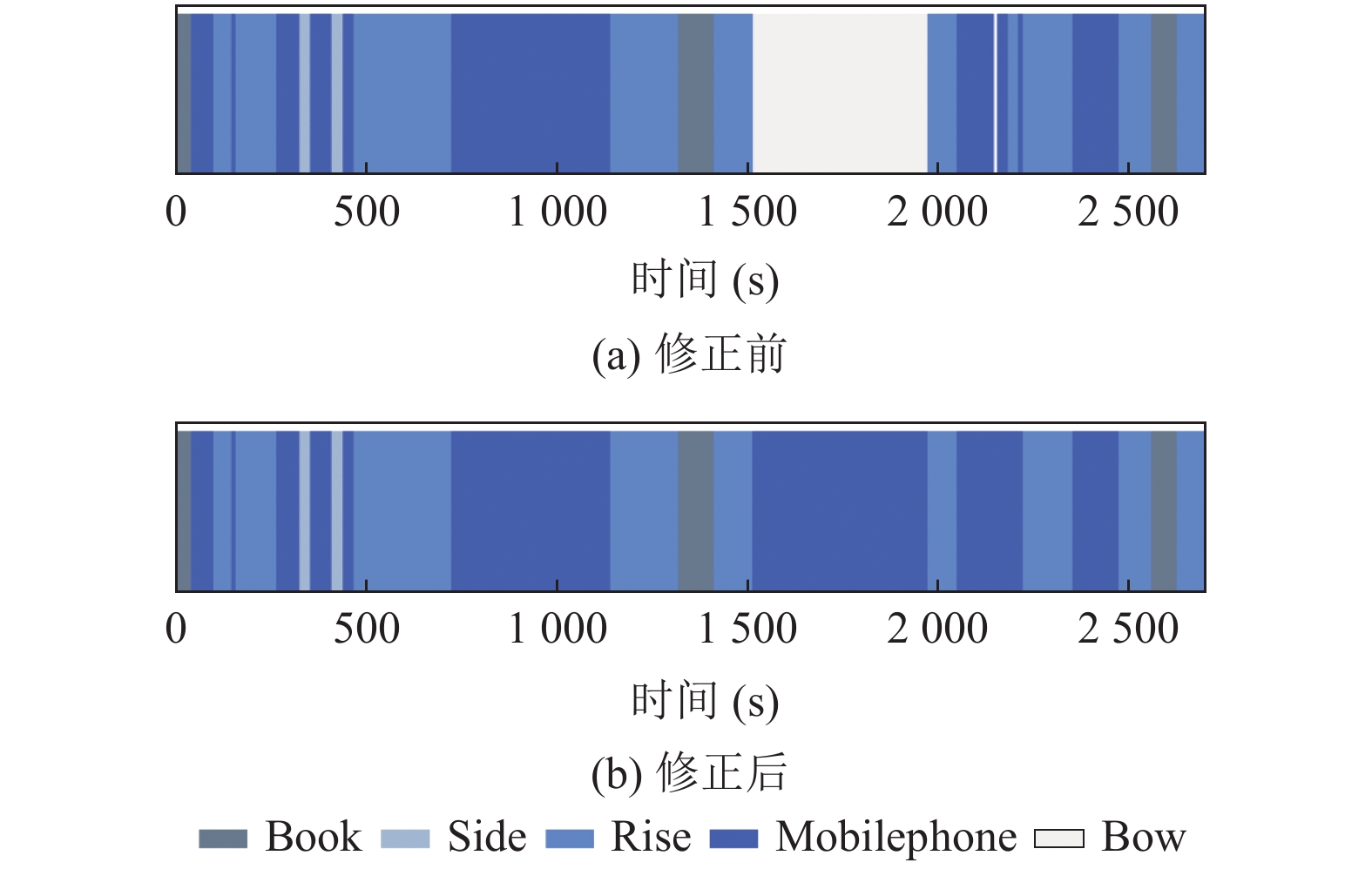

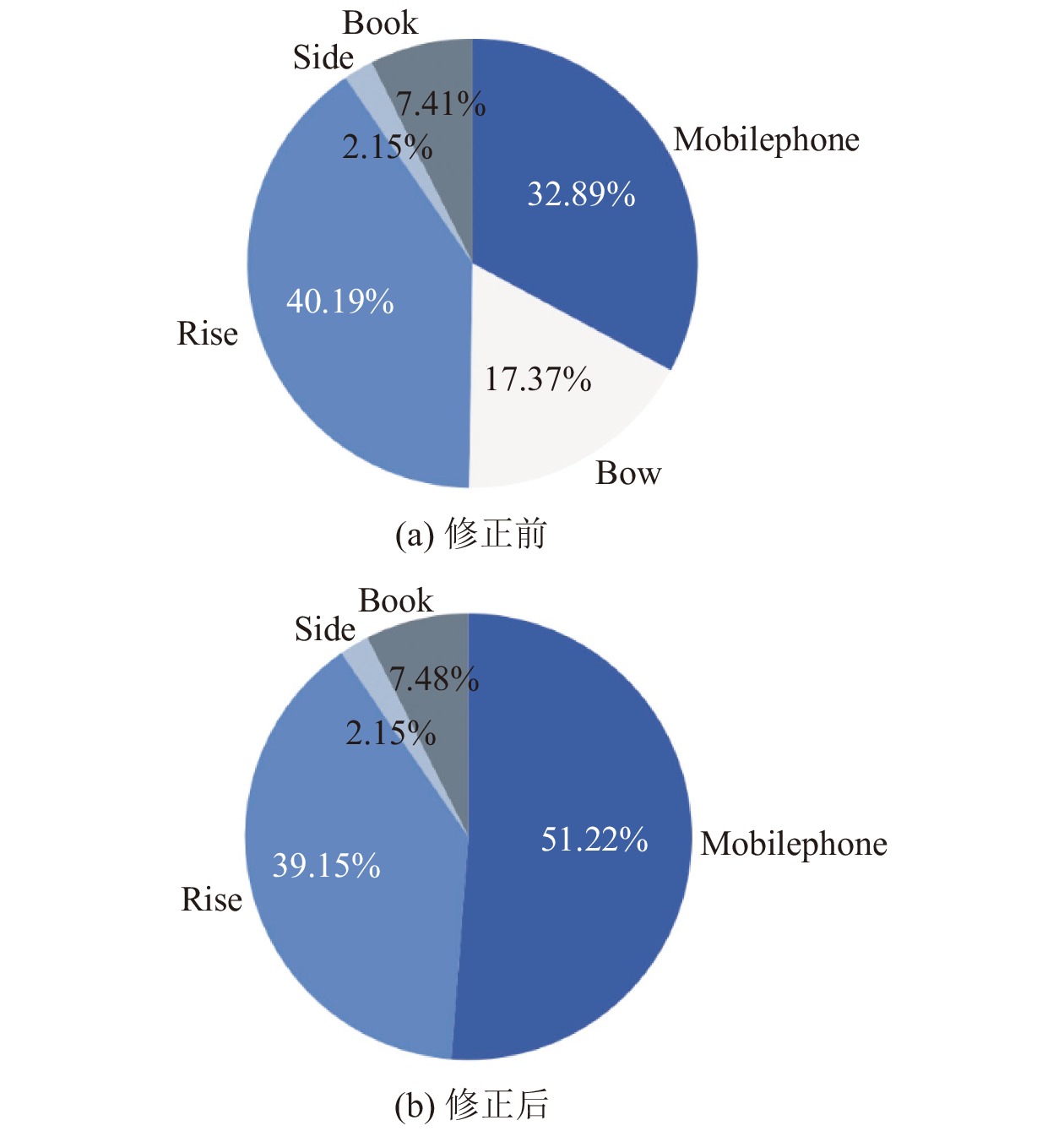

选取山东建筑大学信息楼417教室内学生课堂监控视频45 min, 分析其中一名学生的课堂行为状态, 本研究算法对学生课堂行为状态识别统计结果如图6(a)所示: 其中, 该生本节课“抬头听讲”类别共1084 s, 小于20 min, 根据第1.4节制定的量化规则, 该生“低头遮挡”的时间应划分至“玩手机”的类别中; 同时, 2000 s之前的“抬头听讲”时常均大于30 s, 但第7段“抬头听讲”时长小于30 s, 紧接着该生“玩手机”, 因此, 将第7段“抬头听讲”划分至“玩手机”类别中, 修正后的时序图如图6(b)所示, 饼图如图7(b)所示.

根据统计结果, 该生本节课“抬头听讲”“看书”“交头接耳”和“玩手机”4类状态的有效时长分别为1052 s、198 s、61 s和1389 s, 按照式(7)可得, 初始得分s₀=25.80分, 是该同学所在班级本节课成绩的前82%, 查询表1可知该生为D+等级, s₁=20.6、s₂=41.9、t₁=41、t₂=50, 根据式(8), 得到该学生课堂注意力量化评价最终得分为43.19, 注意力评价为差.

同时使用人工观察法统计该生本节课的行为状态, 结果对比如表7所示, 人工观察法所示各类状态时长计算初始分数s₀=25.75, 课堂注意力量化评价最终得分为43.56, 注意力评价为差. 与本研究算法结果相同, 因此本研究算法具有良好的可靠性.

为了验证本研究提出的学生课堂注意力量化准则的合理性, 将该学生的本节课课堂监控视频交由5名无关同学, 使用“优”“良”“中”“差”4个等级评价其课堂注意力, 得出结果分别为“差”“中”“差”“差”“差”, 总体结论为该学生本节课课堂注意力表现为“差”, 与本研究提出的量化准则评价结果一致, 证明本研究提出的量化准则可以正确评价学生课堂注意力表现.

2.4.3 教师课堂授课效果量化评价结果

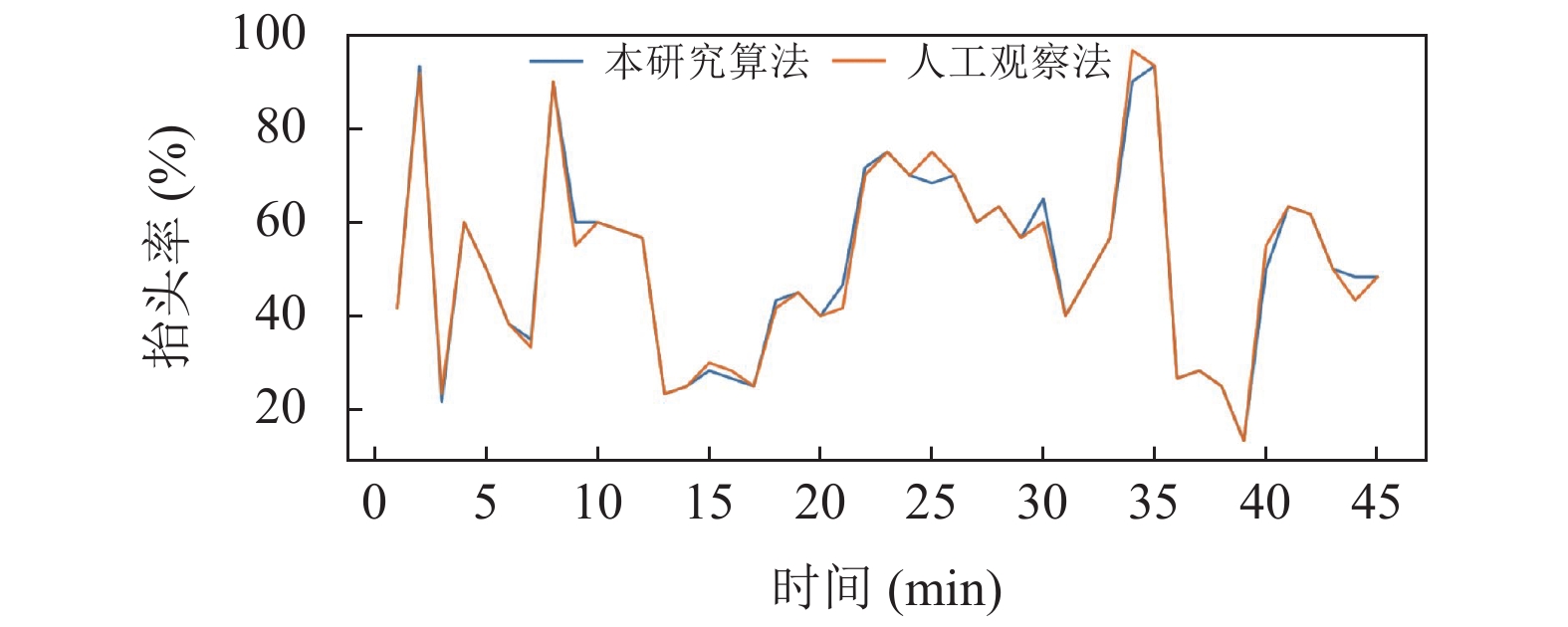

对山东建筑大学信息楼417教室某节课45 min中学生抬头状态进行识别, 每分钟统计一次抬头学生数量, 根据统计结果计算本节课抬头率为51.4%, 人工观察法计算得到抬头率为51.3%, 两者结果相差不大, 据表2的量化标准量化等级均为“良”, 两种方法计算的抬头率折线对比图如图8所示.

3 结论

随着深度学习的不断发展, 传统的教室授课模式呈现出很多弊端, 已经无法适应新的教学环境与观念的转变. 使用深度学习的方法识别学生上课注意力状态, 从而判断老师授课效果与学生的课堂听课态度, 可以端正学生听课态度, 提高教师的授课效率, 有效地提升课堂教学效果.

本文使用改进的YOLOv4目标检测算法检测教室中学生上课状态, 统计各状态时长及变换频率, 据此判断学生听课及教师授课效果. 识别结果准确率较高, 能够准确地反映课堂状况. 对于遮挡程度过高的情况, 仍存在无法准确识别的问题, 今后可考虑使用双目摄像头, 多角度拍摄学生上课视频, 提升遮挡情况下识别的准确率.
