2022, Vol. 31
2. 辽宁省化工过程工业智能化技术重点实验室, 沈阳 110142;
3. 中国科学院 沈阳计算技术研究所, 沈阳 110168;
4. 中国科学院大学, 北京 100049;
5. 辽宁省先进装备制造业基地建设工程中心, 沈阳 110001
2. Key Laboratory of Industrial Intelligence Technology on Chemical Process of Liaoning Province, Shenyang 110142, China;
3. Shenyang Institute of Computing Technology, Chinese Academy of Sciences, Shenyang 110168, China;
4. University of Chinese Academy of Sciences, Beijing 100049, China;
5. Liaoning Advanced Equipment Manufacturing Base Construction Engineering Center, Shenyang 110001, China
随着智能制造与信息技术的融合发展, 智能制造正在成为制造业发展的主要趋势, 巡检是智能制造发展的重要一环, 是车间设备正常运行的重要保障[1]. 混合现实技术作为信息技术的一种, 可以有效地辅助企业提高生产效率, 降低运维成本, 提升员工专业技能水平, 加速产业智能升级[2]. 混合现实技术(MR)是虚拟现实(VR)技术的进一步发展, 它不同于虚拟现实技术的虚拟化信息的单独存在, 也不同于增强现实(AR)技术的现实信息与虚拟信息的简单叠加[3], 而在于物理环境与数字世界融合在一起, 使其在视觉和听觉上与所处世界融为一体.
在大型生产车间的巡检中, 邱俊豪等设计的设备点检与巡检管理系统利用Web系统和小程序解决了现存点检流程中主要依靠纸质记录各类信息的低效率问题[4]. 在图书馆设备运维方面, 孙臻等利用混合现实设备辅助运维人员处理故障, 提高了设备运维效率[3]. 在智能车间巡检方面, 刘敏洋等提出了一套工业智能运维系统, 通过对混合现实技术的应用达到工厂智能化管理的目的[2]. 相较于传统的车间巡检方法而言, 从Web系统和小程序到混合现实技术的应用已经有了长足的进步, 针对于混合现实技术的应用而言, 李玄基在基于HoloLens增强现实的关键技术研究与实现的目标空间定位实验中, 设备的真实空间位置同目标空间定位计算出的位置进行对比发现存在着一定的空间误差范围[5], 此时, 若加上设备的类别信息则可以提高识别不同设备的能力. 为了提高设备的识别率, 本文将深度学习应用到混合现实车间巡检中. 传统的浅层次结构模型在处理图像数据方面表现较差, 特征提取难以满足要求, 而深度学习在弥补了这一缺陷, 提取图像深层次的结构特征方面更具有优势[6]. 本文采用了卷积神经网络进行设备的分类识别, 完成分类识别后再通过位置信息确认设备, 提高了HoloLens利用率和识别率.
混合现实技术在医学、工业制造和军事等领域已经得到了广泛应用, 作为混合现实技术实现的载体, 其代表产品为Magic Leap公司的Magic Leap One、微软公司的HoloLens[7-10]. 本文采用了微软公司于2019年2月25日最新发布的HoloLens2设备进行实验.
1 混合现实的车间巡检架构 1.1 混合现实车间巡检首先, 边缘设备的基本信息、运行状态等数据通过网卡收集, 然后通过控制系统, 最终存储到服务器上的MySQL数据库中; 其次, 用于进行深度学习训练的数据集存储在服务器上, 训练采用深度学习框架PyTorch搭建ResNet50网络, 将训练完成后的权重文件保存在服务器上, 并使用PyTorchServe搭建Web服务, 提供设备分类识别功能; 巡检人员头戴HoloLens在车间巡检到某边缘设备, 通过HoloLens的摄像机功能发送该设备图像到服务器, 服务器通过设备分类识别功能验证后, 再次发送由HoloLens的空间定位功能获取的位置信息, 并与数据库中的设备位置信息进行比对, 成功则返回该设备的在数据库中的信息; 最后, HoloLens显示三维信息并通过网络同步到显示器上.
1.2 整体架构本系统共包含了5层结构, 即边缘设备层、数据接入层、数据存储层、应用实现层和应用交互层, 系统整体架构图如图1所示.
|
图 1 系统整体架构图 |
边缘设备层主要包括数控机床、数控系统及工业机器人等设备, 通过部署的网卡采集数据, 是实现车间巡检的基础; 数据接入层对采集到的数据进行管理与整合, 通过控制系统将数据存入数据存储层的MySQL数据库中; 应用实现层通过混合现实开发包(MRTK)开发HoloLens应用, 在服务器端部署PyTorchServe服务, 实现设备分类识别功能; 应用交互层提供了交互设备, 包括HoloLens以及同步HoloLens交互界面的显示器, 这些应用平台可以辅助巡检人员实时掌握车间运行状态, 维护车间正常运行.
1.3 巡检功能空间定位功能: 在车间入口处启动并佩戴HoloLens, 以此时的位置为世界坐标原点[5], 实际的车间设备的位置是相对于原点的; 当车间巡检人员佩戴HoloLens移动到目标设备前, 可以通过空间定位功能计算出该目标设备的相对位置, 通过比对数据库中的位置信息判断出当前设备.
分类识别功能: 在巡检作业时, 由于HoloLens的空间定位能力存在范围误差, 而且需要检查的设备并非所有设备, 需要排除一些噪声. 因此, 为了提高HoloLens的识别率以及过滤这些噪声, 在进行巡检作业中, 需要通过分类识别功能确认设备类别, 提高HoloLens的利用率和识别率.
除了显示信息, 用户还可以通过人机交互功能对当前巡检设备添加日志信息, 并将日志信息存入数据库进行持久化处理, 如图2所示.
|
图 2 巡检示意图 |
1.4 混合现实人机交互
HoloLens设备具有的交互方式主要包括手势识别交互、凝视交互和语音识别交互.
基于手势识别的交互方式: HoloLens上有两个神经网络来识别手势, 一个神经网络一直处于运行中, 负责判断是否识别到了手势, 当通过初步检验后, 打开第2个神经网络来精确识别手势. 通过HoloLens朝向外部的摄像头识别到使用者的手部姿势后, 在混合现实画面中呈现人体手部骨骼运动状态的虚拟UI[2], 通过手部跟踪技术对虚拟对象实现交互操作, 相对于传统交互的方式而言是一种更加自然、直观的交互方式.
基于眼动追踪的凝视交互方式: HoloLens在鼻梁部位有两个用于眼动追踪的红外相机, 以获得眼球图像数据用于眼动追踪计算, 其支持实时的眼动追踪和注视点渲染, 可以用于与虚拟物体进行交互、操控显示页面等.
基于语音识别的交互方式: HoloLens前方上端有3个小孔负责收集环境音的声音, 而在护目镜的底端的麦克风则收集用户语音, 它正好在用户嘴唇的上方, 这使得在嘈杂的环境中依然可以使用语音操作. 语音识别交互技术主要通过采集用户的语音指令生成控制指令, 处理后执行最匹配的结果.
3种交互方式相辅相成, 首先通过注视目标, 然后再通过手势(隔空敲击)、语音命令(说出选择命令)或者停留(用户凝视着要选择的目标)来确认选择目标进行交互, 如图3所示.
|
图 3 人机交互图 |
2 设备的分类识别
在车间环境下, 由于HoloLens的空间定位能力只在一定的范围内可以识别出设备, 所以加上类别信息进行区分可以在一定程度上提高其识别效果. 传统的浅层特征识别容易受到车间环境的影响, 特征提取能力不足, 因此, 本文利用卷积神经网络(CNN)的深层特征提取能力, 弥补了空间定位能力的不足, 同时减少噪声对设备的识别干扰, 提高识别能力.
CNN是机器学习中常见的模型结构, 在图像领域有着非常广泛的应用并且取得了一定的成就[11]. 在图像分类任务上AlexNet[12]、VGGNet[13]和GoogleNet[14]均已被证明可以取得良好的识别效果. 本文采用的网络模型是微软实验室提出的ResNet[15], 斩获当年ImageNet竞赛中分类任务第一名, 并且将错误率降低到了3.75%, 其优势在于可以利用更深层次的网络解决训练误差随网络层数的增加而增大的问题[6].
为了解决该问题, 引入了残差结构单元, 其主要功能被称为跳跃连接 (如图4所示). 图中
本文利用深度学习框架PyTorch构建的50层ResNet网络结构模型, 训练时未使用dropout层而是采用了BN层, 并将BN层放在卷积层和激活层之间, 且卷积层不使用偏置. 该框架分类模型的输入为224×224大小的图片, 第一个卷积层的参数是64个7×7的卷积核, stride为2, padding为3, bias设置为false; 然后设置BN层进行标准化处理, 激活函数使用ReLU; 最后通过最大池化层下采样处理后. 然后进行后面的4个卷积层操作, 其残差结构的个数分别为3、4、6、3. 通过平均池化层下采样处理后, 因需要输出6类, 故将最后的全连接层的神经元个数设置为6, 最后经过Softmax层处理输出输入图片被分为某一类的概率.
|

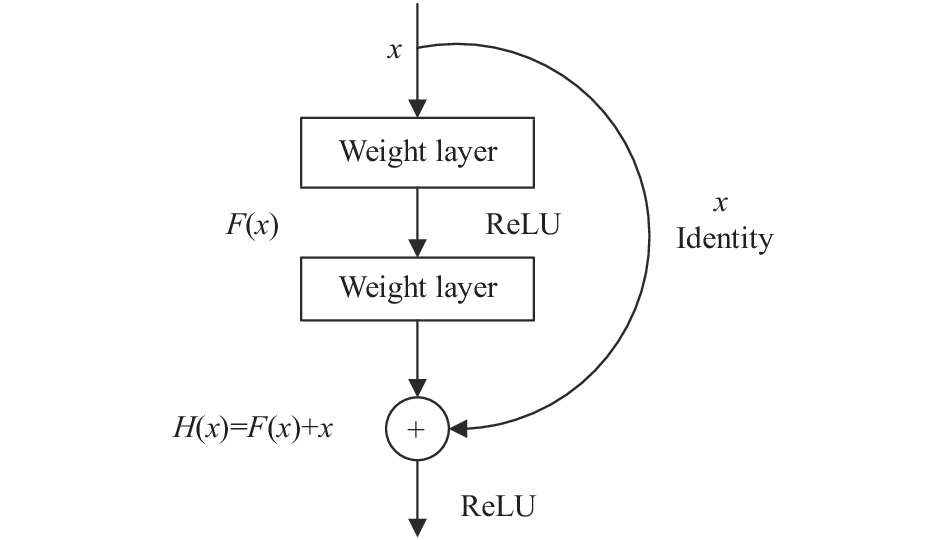

图 4 残差结构单元 |
3 实验分析 3.1 样本数据采集
数据来源: 由于这类工业机器人、数控机床和数控系统的图像数据广泛分布于互联网中, 其中百度的图片搜索引擎搜集的数据量较大, 符合实验要求. 因此, 数据集的采集主要通过百度图库下载.
数据类别: 被采集的数据一共分为6类, 其中待识别的数据准备了3类(工业机器人、数控机床和数控系统), 由于在采集的待识别的数据集中存在噪声特征(如人类)及数控系统的轮廓与其它数据(如书籍和图表)的轮廓特征有一定的模糊性, 于是在实验过程中加入了另外3类噪声数据(人类、书籍、图表).
采集过程: 首先利用自定义的爬虫工具根据关键字下载特定的图像数据, 然后再经过人为筛选(若符合某类特征, 则保留数据, 否则过滤掉数据), 保留符合要求的数据. 由于每种类别数据大概在1 500张图片左右, 采集到的图像数据经处理后按7:3的比例分为测试集和验证集, 最后通过在车间实际采集到的图片数据进行测试.
3.2 实验环境实验主要在服务器上进行, 操作系统是CentOS, 深度学习框架采用PyTorch, 设备的分类识别服务采用PyTorchServe部署在服务器上. 服务器上的处理器是NVIDIA GeForce RTX 3090, 24 GB显存, 对应的CUDA版本号是11.1. Python版本号是3.8.8.
3.3 深度学习训练实验在实验中, 用loss值来判断ResNet网络模型学习训练的成功性, 用accuracy值来评判识别的准确性. 采集的训练集总计有6 960个样本, 其中待识别数据集3类一共3 259个样本, 干扰数据集3类一共3 701个样本. 为了优化神经网络, 加快训练的过程, 使用了随机梯度下降(SGD)的优化方法, 初始时, 梯度值的学习率(lr)设置为0.001, 动量(momentum)为0.9, 权重衰减参数为0.005.
实验过程: 在准确率方面, 前200次迭代, 训练效果显著, 准确率提升较快; 但200到600次一直处于波动状态, 第800次迭代后, accuracy逐渐收敛, 稳定在0.965附近. 训练过程的accuracy特征曲线如图5所示. 实验迭代一共1 000次, 在900次基本上完成收敛, loss值趋于0.064附近, 此时得到训练模型, loss值越小, 模型拟合效果越好, 训练过程的loss特征曲线如图6所示.
|

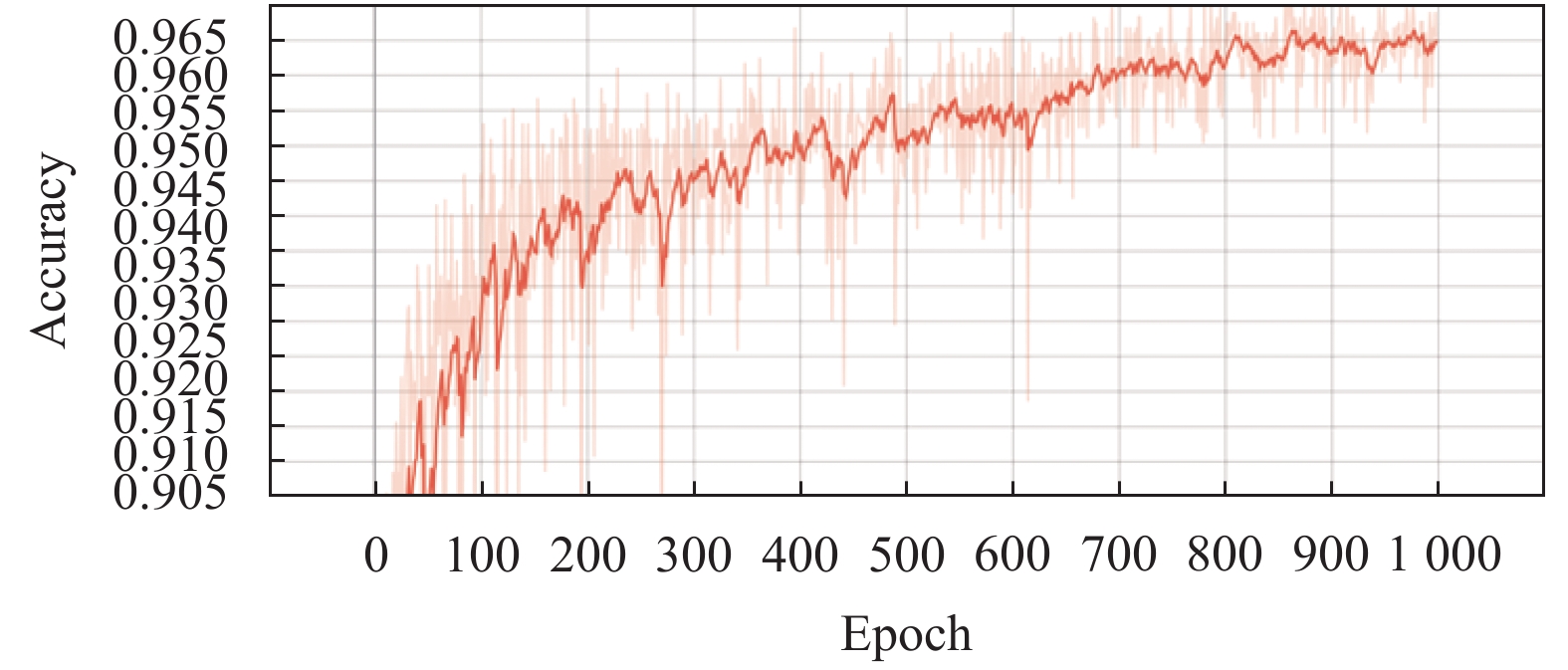

图 5 训练过程的accuracy特征曲线图 |
|
图 6 训练过程的loss特征曲线 |
在实验中发现, 工业机器人样本图像中可能会出现车间工人的特征信息, 而数控系统在边缘特征上与图表和书籍(矩形框)样本有一定的相似度, 会形成一定的干扰作用. 为了提高精度, 便将这些带有干扰特征的样本作为新的类别, 并建立对应的数据集, 当某类特征在图像占主要特征时, 则识别为该类, 如图7所示(class为识别类别, prob为识别率).
|
图 7 工业机器人识别 |
以工业机器人的识别为例, 4张子图中包括了机器人和人类的特征信息. 若工业机器人的特征在待识别图像中占主导特征, 则识别为工业机器人; 若人类的特征信息在待识别图像中占主导特征, 则识别为人类.
3.4 深度学习测试实验表1中, 以(class, prob (%))表示预测结果, 第一列(pic, class)表示原图像信息, 其它列为第epoch次预测结果.
|
表 1 测试实验结果 |
当epoch=304时, 其中pic=1的工业机器人和pic=3的数控系统的图像都被识别为了书籍; 但在epoch=352后, pic=1的工业机器人识别正常, 准确率逐渐上升; 而pic=3的数控系统在epoch=505后才开始识别成功, 最后达到98.60%.
测试实验结果表明: 将噪声单独提取成一类, 在一定程度上提高了ResNet50的识别率, 可以区分边缘特征相似的B与D (表1中: pic=1代表图8中的第一个子图, 其余子图以此类推; epoch值从0开始, 代表第一轮; 类别A代表Industrial_robot, 即工业机器人, 类别B代表Numerical_control_system, 即数控系统, 类别C代表Numerical_machine_tool, 即数控机床; 类别D代表干扰噪声books).
|
图 8 测试实验图 |
3.5 混合现实巡检应用
巡检人员在佩戴HoloLens后, 在车间入口处启动设备, 并打开巡检应用程序. 当巡检到某机床设备时, 点击拍照, 采集到的图像会显示在虚拟UI上; 再点击预测, 图像被上传至服务器; 最后点击显示, 若通过服务器验证, 则显示该机床的基本信息、运行状态和报警等运维详细信息, 完成日常巡检任务. 巡检过程中, 还可以在下面的输入框中通过基于语音识别的交互方式录入日志信息, 巡检效果图如图9所示.
|
图 9 混合现实巡检效果图 |
4 结论与展望
相对于传统的车间人工巡检, 本文将深度学习应用到混合现实车间巡检中提高了巡检人员的工作效率, 利用了卷积神经网络中识别率较高的ResNet在一定程度上弥补了HoloLens空间定位功能的不足之处, 通过类别和定位信息的方式识别设备, 提高了HoloLens的利用率和识别率. 实验结果表明, ResNet在实际应用环境中识别率较高, 有效的过滤了噪声. 但是ResNet所需的训练时间较长, 对于车间设备图像中带有的噪声特征有一定的模糊性, 接下来可以进行目标检测技术的应用实验, 同时进行多个车间设备的巡检, 进一步提高HoloLens的利用率和识别率.
