1 引言

大数据时代, 数据成爆炸式增长, 并且数据类型多样, 格式复杂, 但是存在数据分散, 数据间关联少的问题, 无法进一步对数据深度利用. 数据过程就是对数据的深度利用和对大数据的处理, 包含数据采集, 录入, 标准化转换和输出的整个过程. 数据过程可视化是为了使用户能更清晰地了解数据深度利用和大数据处理的过程, 形象地显示数据过程, 加深理解大数据处理. 但是传统的数据过程的可视化只是显示整个数据过程, 不能对数据过程进行拖拽式编辑, 无法对特定业务需求的算子进行添加和数据录入. 现有的可视化解决方案主要有导入Visio流程图、百度的ECharts库、蚂蚁金服的AntV G6库和美国专家开发的D3库.

现有的可视化方案存在一定的缺陷, 比如使用Visio绘制流程图, 功能强大, 但是只能以静态图片形式展示. 基于Web技术开发的可视化图表库, 如ECharts库, AntV G6库和D3库. ECharts库适用于基础图表, 对于用户交互需求较强不适用. AntV G6 提供了一系列设计优雅、便于使用的图可视化解决方案, 能帮助开发者搭建属于自己的图可视化、图分析、或图编辑器应用^[1]. 但是AntV G6可视化解决方案扩展性差, 对于模块间的连线规则或者相互关系有较多需求的流程图不适用. D3 (data-driven documents)^[2]是基于SVG和JQuery开发的数据驱动文档. D3将强大的可视化、动态交互和基于数据驱动的DOM操作完美结合一起, 直接操作真实的DOM节点, 将数据转化为可视化图形^[3]. D3与AntV G6相比扩展性更高, 不依赖于分辨率, 但是对于大数据情形, 如果数据经常发生改变, 图表就会不断地重新渲染, 即会经常操作真实DOM, 耗费性能.

针对上述存在的问题, 本文提出基于SVG和Vue技术的数据过程可视化设计和实现方案. 该方案可以动态、直观地显示整个数据过程, 能对数据过程中的算子进行拖拽式创建和编辑, 丰富用户的交互体验. 该方案扩展性强, 不依赖于分辨率, 采用虚拟DOM技术渲染页面^[4], 不会频繁操作真实DOM, 对数据进行双向绑定, 只需要考虑数据的变化, 不需要考虑页面元素的改变, 提高了开发效率和保证了良好性能.

2 关键技术 2.1 Vue

Vue.js是以数据驱动为核心的用户交互式的渐进式Web框架^[5], 与其他前端框架的差异是, Vue的核心构建思想是采取自底向上的设计, 使用数据双向绑定和组件化构建单页面应用^[6]. Vue最大的优势是使用虚拟DOM来渲染页面, 不需要频繁操作真实DOM, 数据双向绑定, 提高了性能.

2.2 RESTful Web

RESTful Web^[7]服务是基于HTTP应用协议的标准化、通用化的操作实现对资源的操作^[8]. 客户端通过URL, 使用不同的HTTP请求方法来获取和处理资源, 并且响应可以被标志为可缓存或者不可缓存, 将客户端和服务端上的资源分离, 提高了网络效率^[9].

2.3 Element UI

Element UI 是饿了么公司开发的基于Vue的开源组件库, 包含常见的组件如按钮, 输入框等, 可快速实现页面开发^[10].

3 系统设计 3.1 系统框架设计

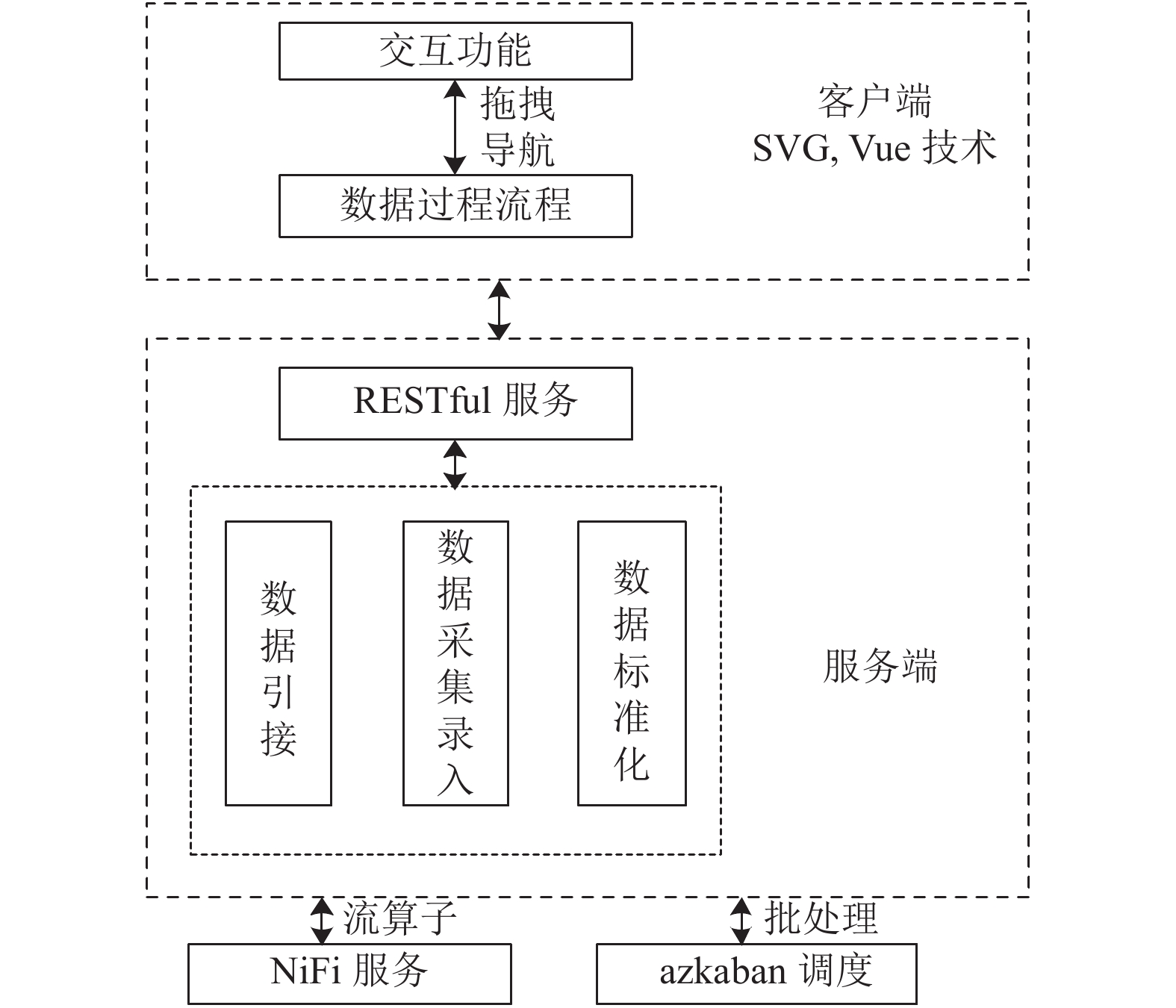

数据过程可视化系统提供动态添加及连接不同的算子来对大数据深度利用和处理的功能. 基于B/S架构开发的数据过程系统框架如图1所示.

B/S架构分为客户端和服务端两部分, 数据过程服务端是通过RESTful接口接收数据, 根据数据的类型(批、流), 流算子通过NiFi服务执行, 批处理通过azkaban调度, 将任务封装好交给azkaban执行. 客户端是基于Vue、ElementUI框架和SVG技术构建的数据过程流程图页面. SVG技术实现算子模型和算子间的连接线的创建, 并基于Vue的数据双向绑定来实现算子在面板上的移动、导航、编辑及删除等操作功能. 本系统数据库的设计是用户自主选择数据库, 包括达梦数据库, MySQL和Oracle. 客户端和服务端的通信使用Ajax异步请求进行JSON数据的传输, 同时采用HTTPS协议保证传输过程的安全性和保密性. 本文重点阐述数据过程客户端的功能设计和实现过程.

3.2 客户端功能设计

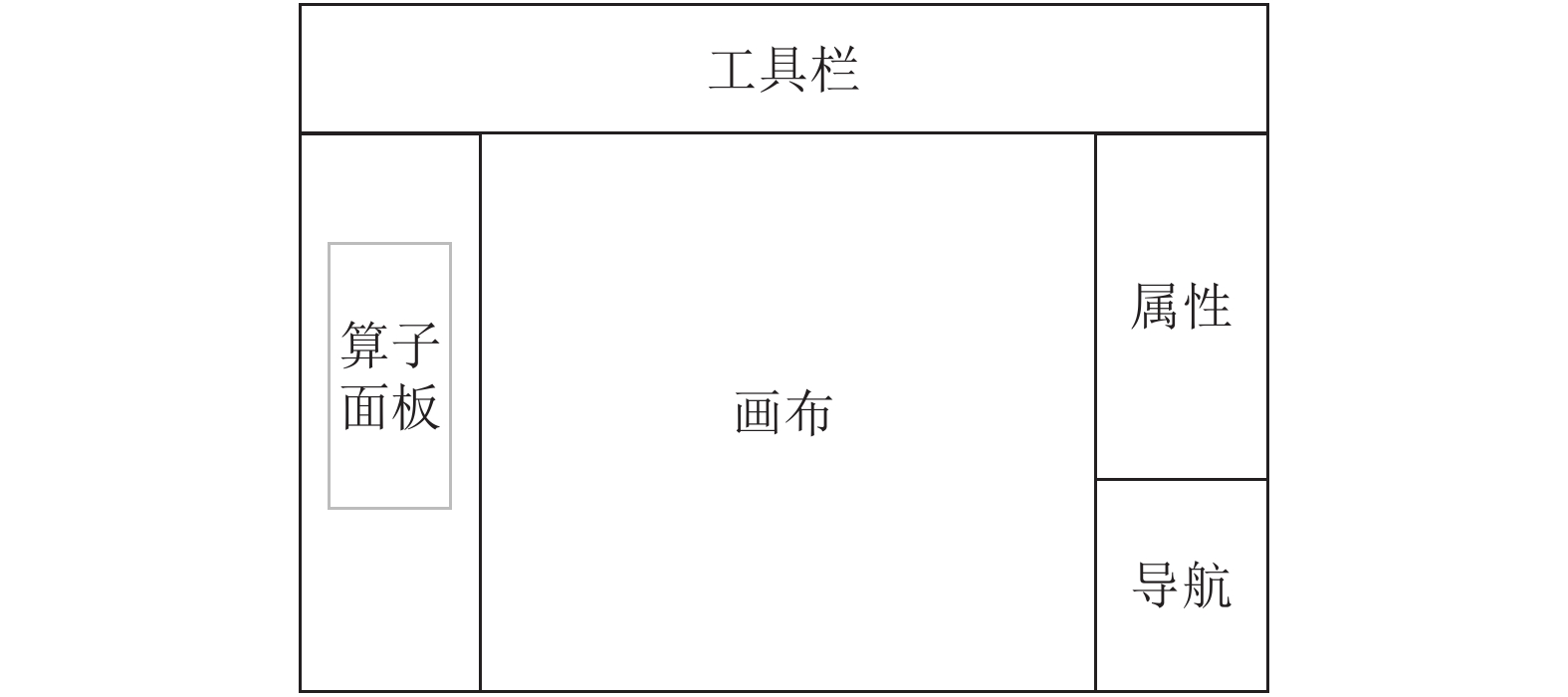

系统的客户端功能包含算子面板, 画布, 工具栏, 导航和属性5个模块, 功能设计图如图2所示.

算子面板模块负责显示处理数据深度利用的算子, 比如采集算子和处理算子, 并提供算子的拖拽式创建功能. 画布模块负责大数据处理过程的创建和处理, 通过采集算子获取数据库目录下的某一类数据, 连接处理算子对该数据进行去重或者异常值剔除等功能. 工具栏模块负责算子的复制、删除和画布位置缩放的操作功能. 导航模块负责快速定位画布中算子的位置. 属性模块负责显示算子的属性, 并将修改后的属性值存储到数据库, 若属性数据不符合规则, 则不能执行整个数据过程. 本文重点分析画布模块和属性模块的设计.

3.3 系统各模块详细设计 3.3.1 画布模块

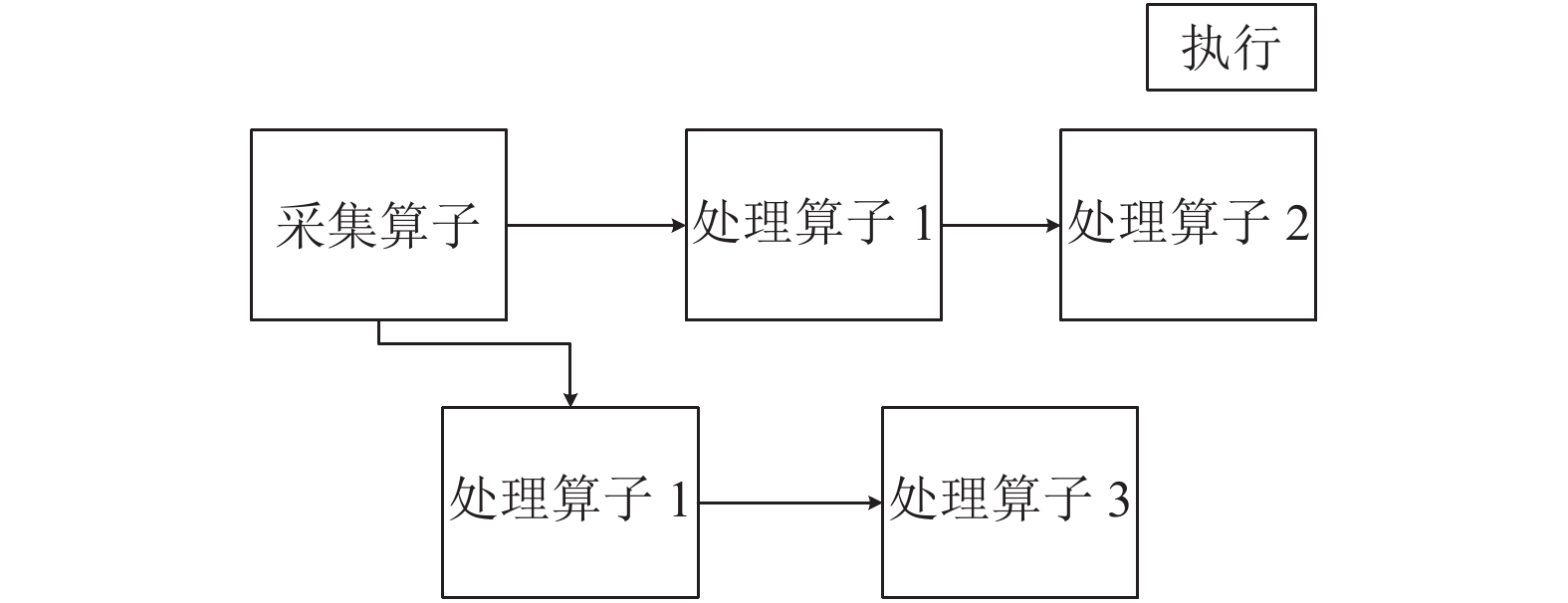

画布模块负责大数据处理过程的创建和处理, 包含算子绘制和算子连接功能. 本系统是基于采集算子和处理算子对复杂大数据进行深度利用和处理, 采集算子是指数据源类的算子, 比如关系型数据库采集算子; 处理算子是连接采集算子后对数据进行处理的一类算子, 如异常值剔除算子, 算子绘制是基于SVG技术实现. 通过采集算子获取达数据库目录下的某一类数据, 可以连接多种处理算子对该类数据处理, 比如数据清洗和数据替换. 不同算子的连接是基于SVG技术绘制连接线, 连接规则是基于Vue技术构建, 比如处理算子必须前置连接采集算子, 一个算子如果超过最大连接限制数, 其他算子则不能连接该算子. 算子相互连接完成后执行数据过程, 这样会将处理后的数据存放到指定数据表中, 画布模块的原理如图3所示.

3.3.2 属性模块

属性模块为算子的主要配置属性, 算子的连接和使用都依赖于属性数据. 基于Vue技术将绘制的算子和从数据库中获取的算子属性数据双向绑定, 修改算子的配置属性存储到数据库, 不需要重复修改数据结构, 动态地更新算子. 如果不按照规则修改算子属性, 则整个数据过程无效. 算子的属性数据量大, 为了简化数据结构和降低数据传输率, 将属性对象转化为JSON字符串. 采集算子和处理算子主要属性信息表如表1和表2所示.

4 系统实现

本章重点讲述基于SVG和Vue技术的数据过程实现. 该系统的实现基于Vue组件化机制分为算子, 画布, 属性, 导航和工具栏5大组件. 基于SVG的绘制和Vue的数据双向绑定功能, 数据过程可视化系统的实现方案主要包括绘制功能, 数据构建及传递和交互功能.

4.1 绘制功能

绘制一个数据过程包含算子绘制和算子连接两大要素. 算子连接是绘制有逻辑关系的两个算子之间的线段, 并且需要满足相应的连接规则^[11].

4.1.1 算子绘制

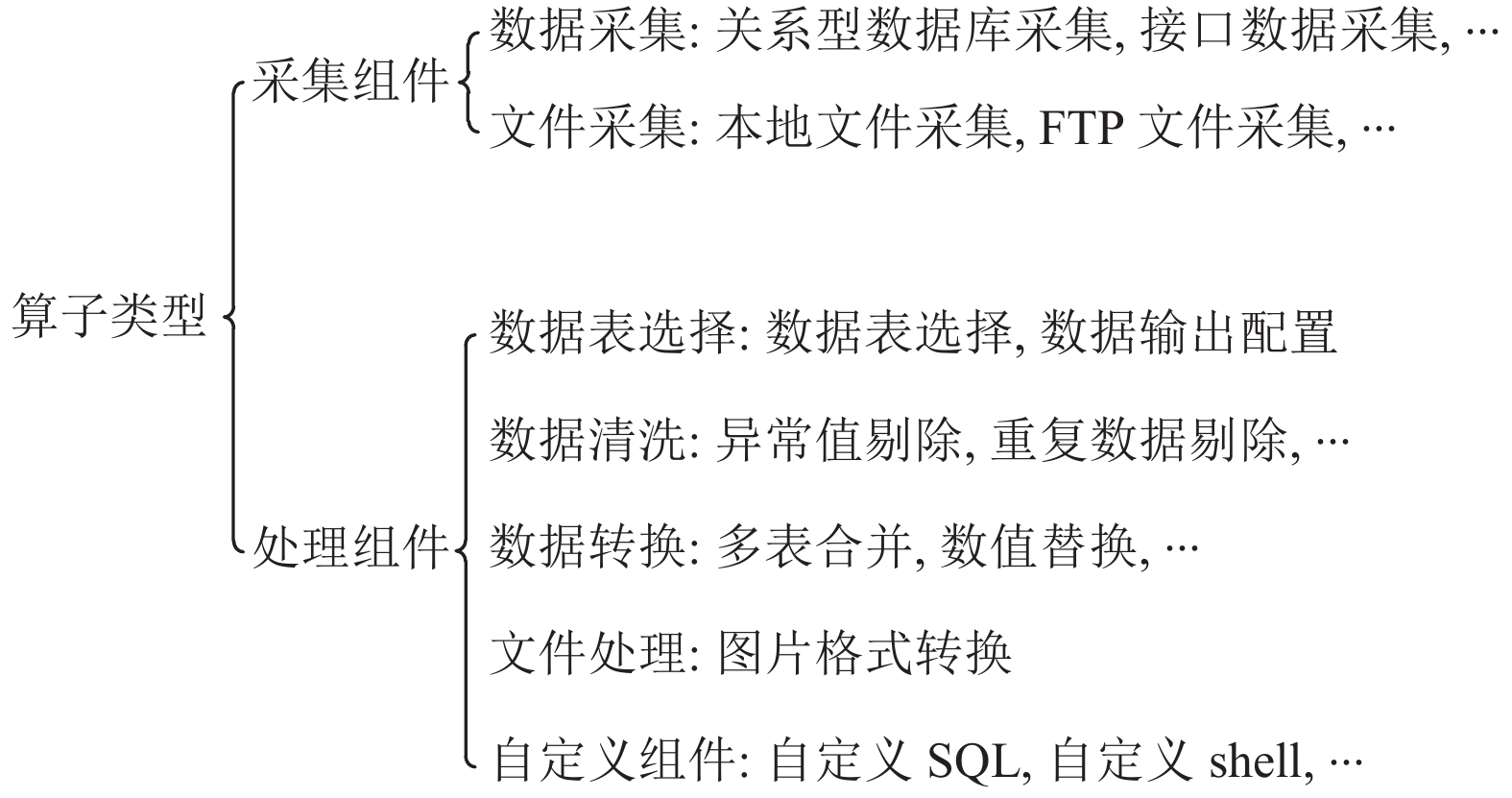

算子面板和画布组件需要对算子进行绘制. 算子面板组件是基于Element UI的Collapse 折叠面板实现算子的分类, 算子分为采集组件和处理组件两大类, 如图4所示.

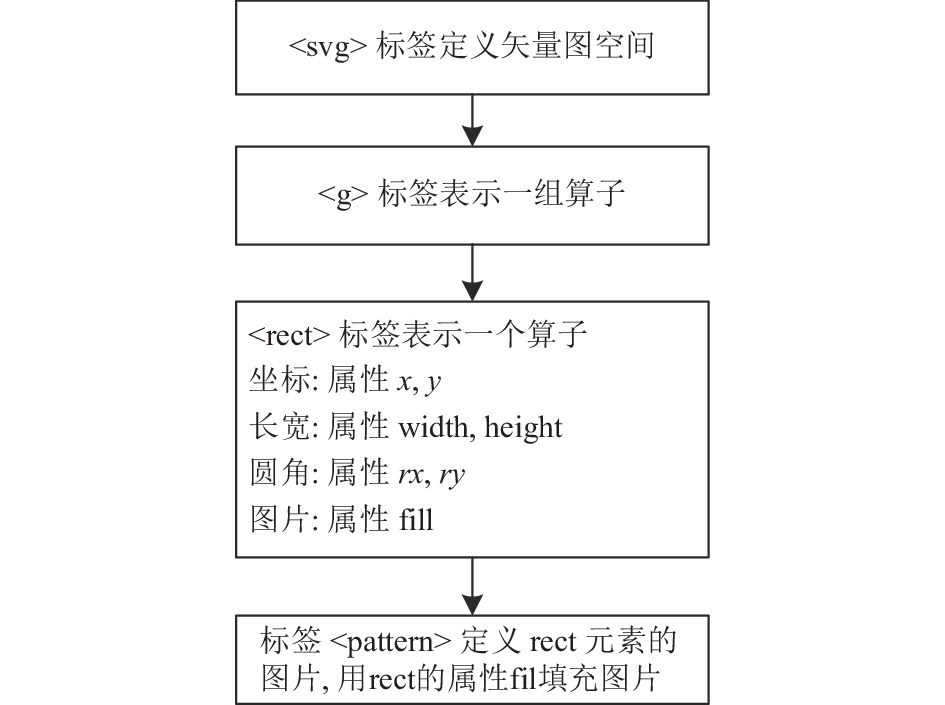

算子绘制是基于SVG二维矢量图的一个绘制空间, 首先使用<svg></svg>标签构建空间, 再使用分组元素g来表示一组算子. 每个算子使用矩形元素<rect></rect>绘制, 设置x、y的属性值表示算子的坐标, width和height的属性表示算子的长宽, 再设置rx和ry属性使矩形产生圆角. 算子的图片是使用pattern元素定义, 通过属性type对应, 然后在rect标签中使用fill属性引用来填充, 算子创建过程的流程图如图5所示.

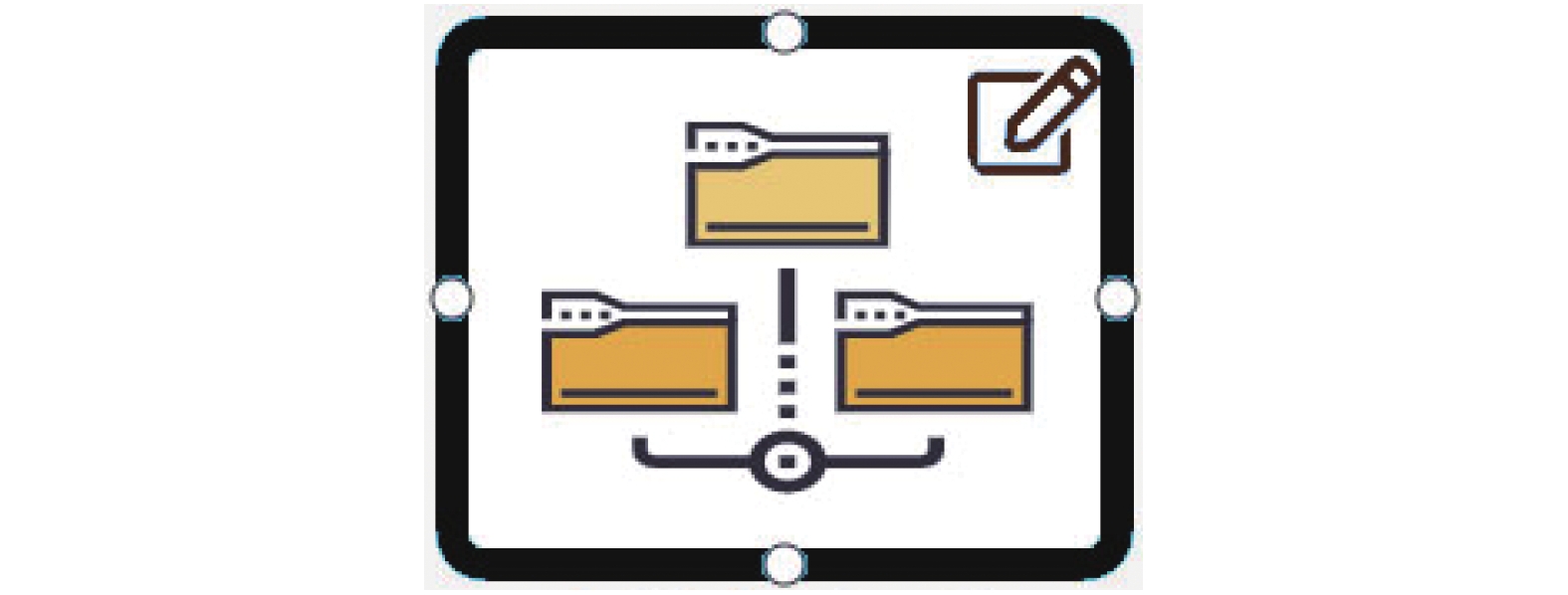

画布组件中的算子是数据过程的一个重要元素, 绘制的算子需要包含4个连接点来连接其他算子. 选择的算子会显示4个连接点, 不被选中的算子则不显示. 算子的连接点是使用<circle>标签创建, 4个点的相对坐标分别为(−0.5, 0), (0.5, 0), (0, −0.5), (0, 0.5), 再通过属性transform向X轴平移算子的X轴坐标乘以点的相对X轴坐标, 向Y轴平移算子的Y轴坐标乘以点的相对Y轴坐标, 这样算子的4个连接点就分别位于算子4条边的中心位置, 如图6所示.

算子数据包括唯一ID, 名称, 类型, 长宽, 类型, X轴和Y轴坐标, 4个连接点相对坐标所构成的数组, 属性JSON字符串, 连接规则数组, 参数和描述信息. 由于算子属性对象中的属性比较多, 为了简化数据结构和降低数据传输率, 将属性对象转化为JSON字符串. 基于Vue的数据双向绑定, 算子数据贯穿于整个数据过程.

4.1.2 算子连接

算子的连接算法是根据算子间的连接规则进行连接. 连接线数组存放连接线唯一的ID, 连接线对应的源算子和目标算子的唯一ID, 数据, 连接点位置. 连接规则数组是存放算子的逻辑关系以及最大, 最小连接数.

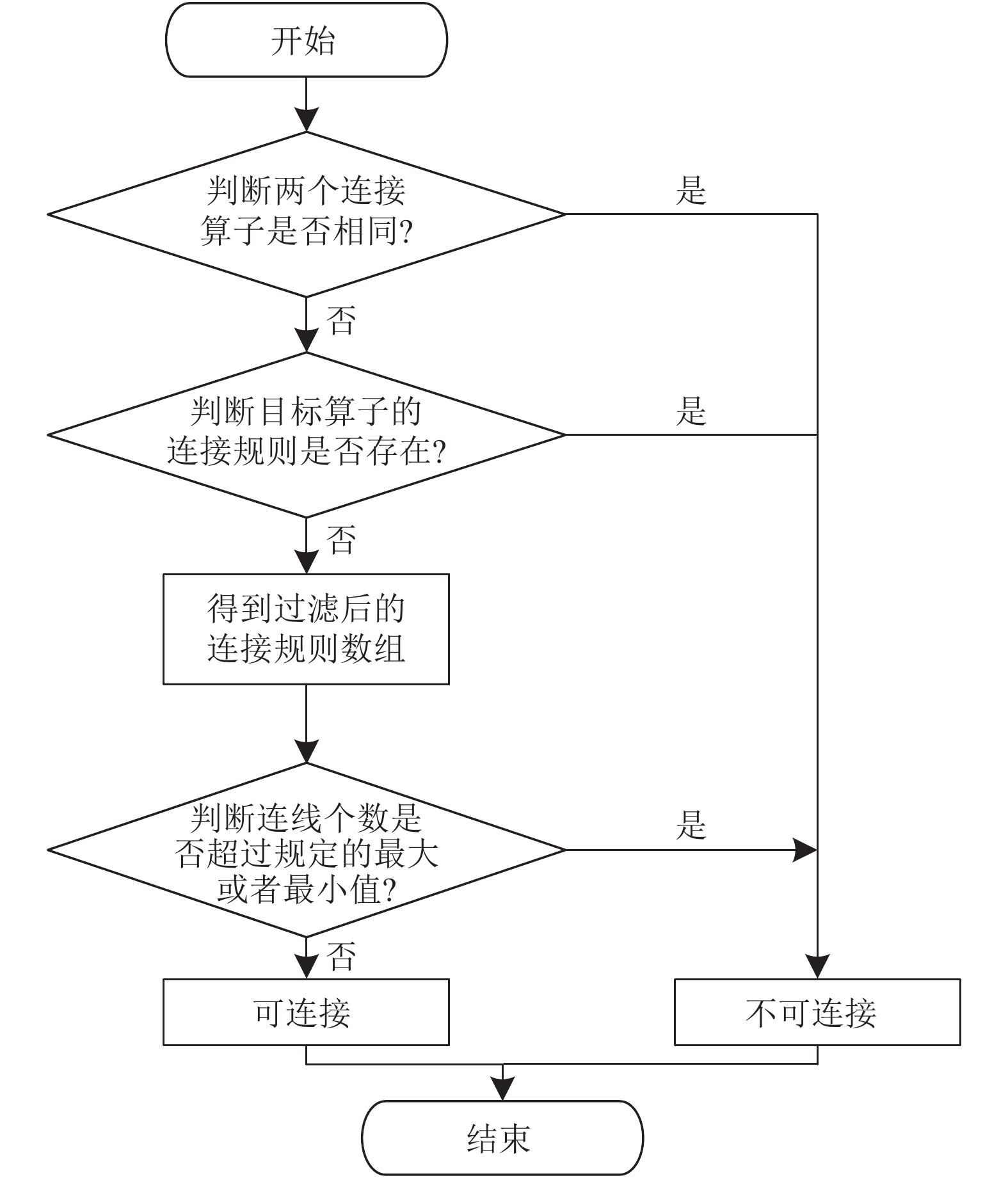

两个算子连接, 首先判断两算子是否相同, 然后判断目标是否存在连线规则, 如果没有规则直接连接, 否则根据目标算子的连线规则中类型是否等于或者包含源算子的类型得到过滤后的连接规则数组, 再判断连接数量是否超出规定的最大或者最小连接数, 未超过则两个算子完成连接, 实现流程如图7所示. 两个不同的算子连接如果不满足规则不能连接, 即设置连接点的透明度为0, 不显示连接点, 如果满足连接规则, 设置连接点的透明度为1.

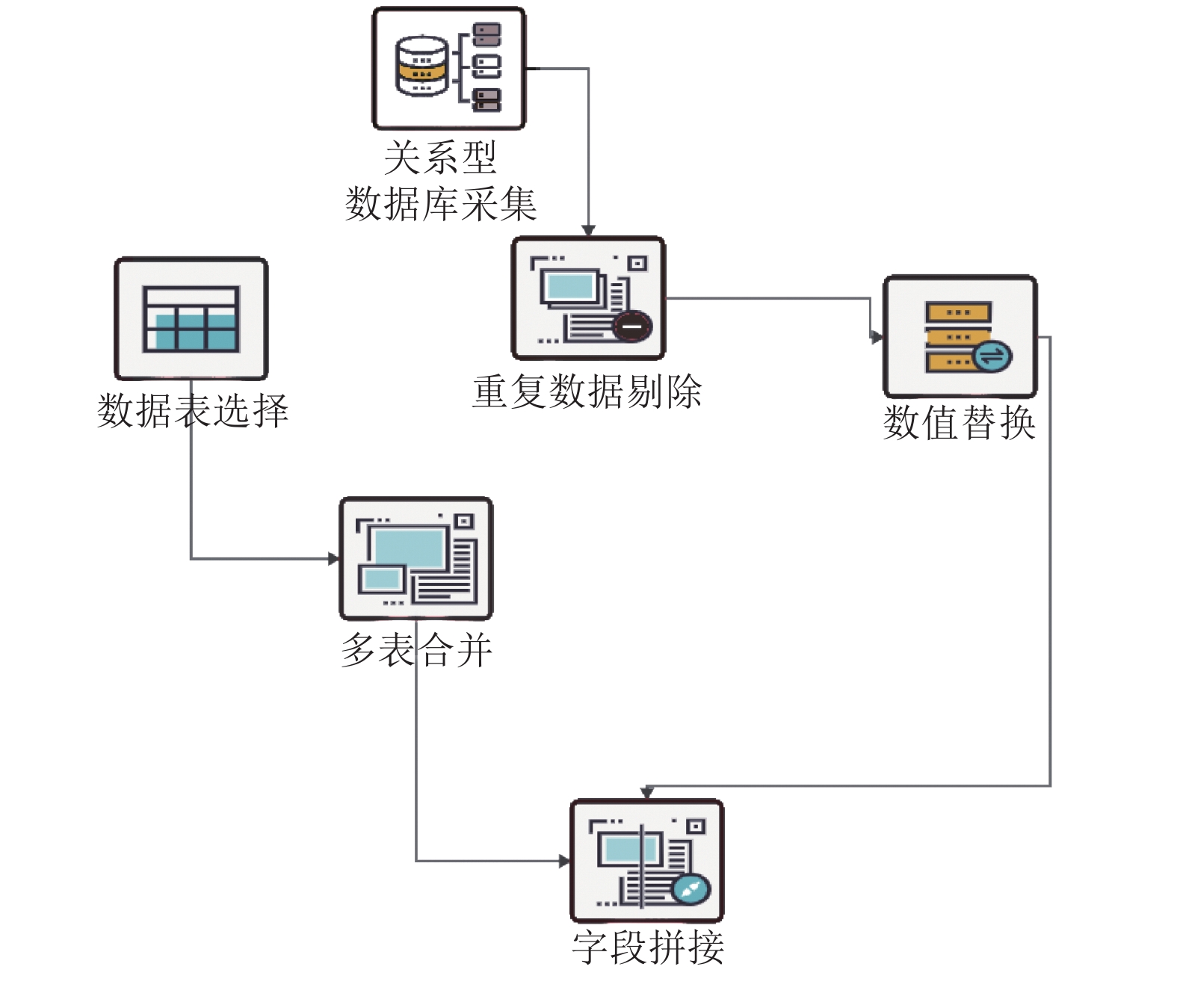

元素path的属性d表示路径数据, 即表示满足连接规则的源算子和目标算子的路径数据, d的值是一个“命令+参数”的序列, 表现形式类似为(M10 10 L20 20 40 50), M表示移动到点坐标, L表示连线到点坐标. 算子连接需要明确是源算子的哪个连接点和目标算子的哪个连接点连接, 并且计算连接点在画布上的X轴和Y轴的坐标, 计算公式为源算子连接点X轴坐标等于源算子连接点的相对坐标乘以宽度加上源算子的X轴坐标, Y轴和目标算子连接点坐标计算方法类似. 为了避免连线被算子遮挡, 连接线会出现一个拐点, 该拐点的坐标就是源算子连接点和目标算子连接点的X轴坐标的最大值, Y轴最大值, 如果源算子和目标算子在同一条直线上则拐点因为坐标相同显示直线, 如图8所示.

源算子指向目标算子的连线, 使用箭头区分源算子和目标算子. 箭头采用SVG的元素polygon绘制, 属性points定义三角形每个角的X轴和Y轴坐标. 箭头的坐标为目标算子连接点的坐标, 将直角坐标转化为极坐标, 计算连接点的角度, 并旋转对应的角度得到箭头指向角度, 效果图如图8所示.

4.2 数据构建及传递

Vue基于MVVM (model-view-ViewModel)^[12]架构, 在View层的操作数据传递给ViewModel层, Model层随之更新, ViewModel层会根据Model层的数据变化自动更新, 重新渲染^[13]. 本系统基于Vue实现, 数据部分由JavaScript实现, 不需要专门处理视图层的HTML节点, 视图的变化随着数据变化, 提高了性能和开发效率. 比如实现数据过程需要构建连线数组edgelist和算子数组itemlist, 视图模版核心代码如下所示:

<g v-for="d in edgelist">

　<path :d="d"　class="for-click" ></path>

　<polygon points=" " transform=""/>

</g>

<itemnode v-for="i in itemlist"></itemnode>

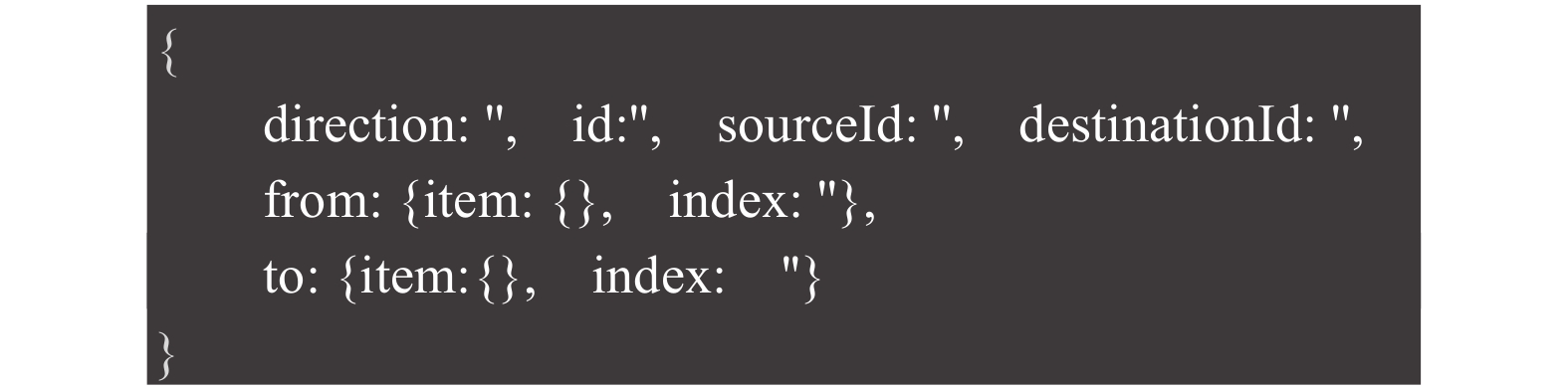

算子数组itemlist用来显示在画布上的算子, 算子的所有属性数据都在itemlist数组中. Edgelist数组对象包含自身的id, 源算子id和属性from对象, 目标算子id和属性to对象, 其中from对象和to对象分别包含源算子和目标算子的所有属性, 坐标以及连接点的相对位置坐标, 数据结构如图9所示. <path>连线算法是根据edgelist数组中源算子连接点的坐标和目标算子连接点的坐标进行连线绘制.

本文系统的实现基于Vue组件化机制, 分为算子, 画布, 属性, 导航和工具栏5大组件. 每个组件实例的作用域是独立的, 父组件的数据需要通过prop传递给子组件, 子组件需要通过emit方法将数据传递给父组件. 设置每个组件的唯一的ref值, 非父子关系的组件间通过调用组件的数据或者方法获得, 比如组件buttonbar为工具栏组件, 组件viewport为画布组件, 分别设置组件ref值, 工具栏组件通过调用画布组件得到连接线edgelist数组, 核心代码示例如下:

<buttonbar ref="buttonbar"

:edgelist="$refs.viewport.edgelist">

</buttonbar>

<viewport ref="viewport"></viewport>

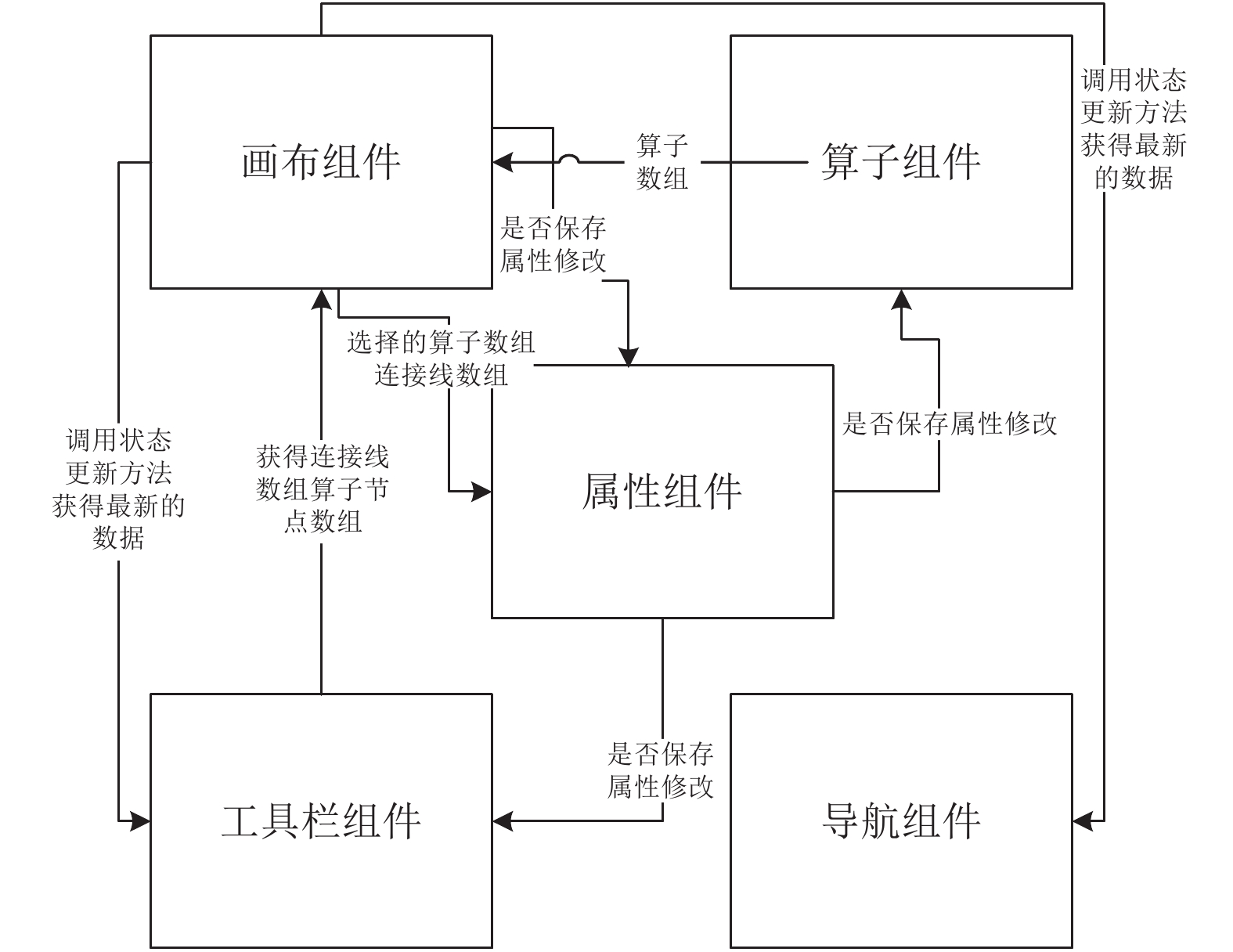

本文算子组件, 画布组件, 属性组件, 导航组件和工具栏组件为非父子组件, 各组件数据传递如图10所示.

4.3 交互功能

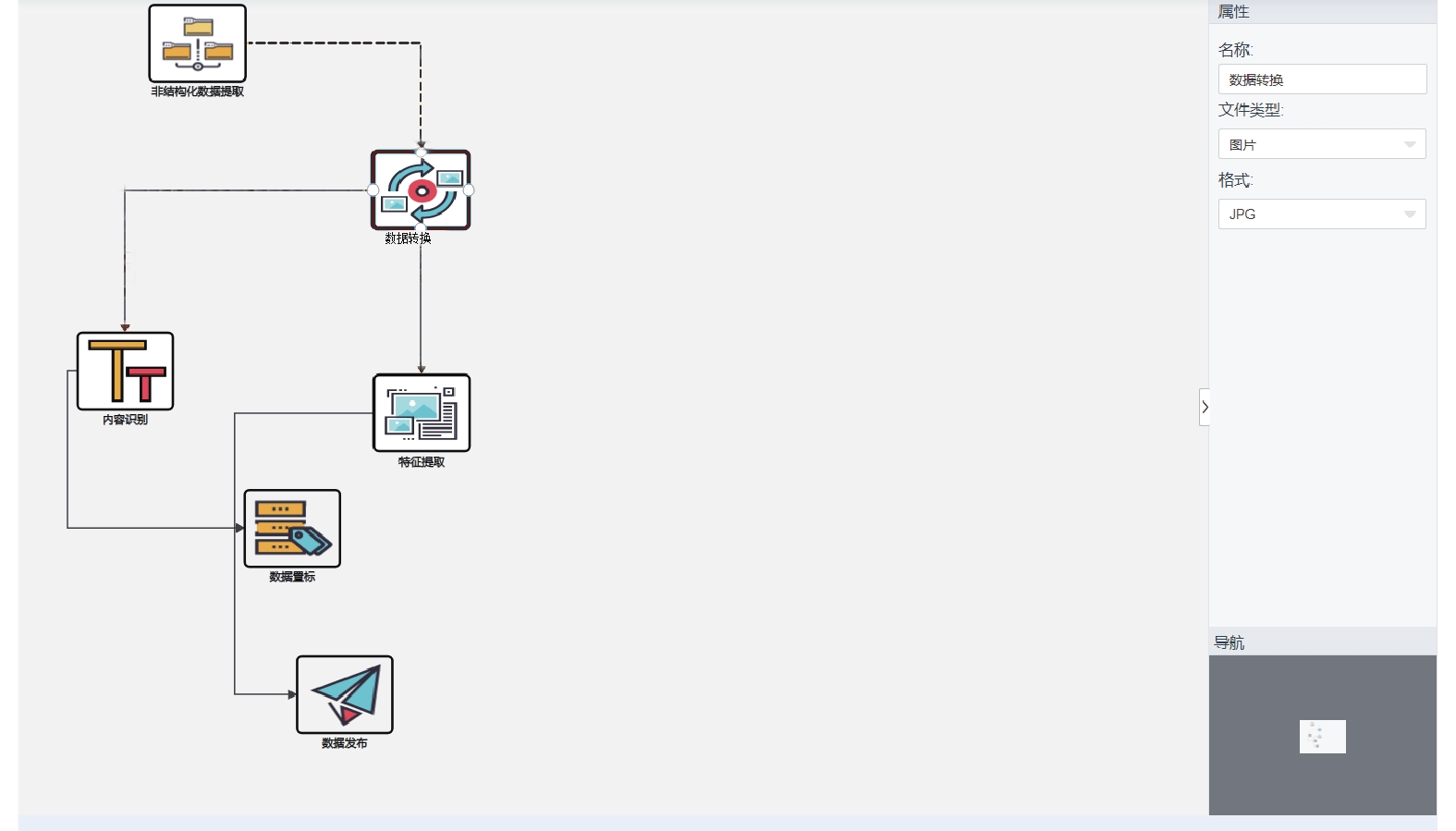

为了提升用户的交互体验, 数据过程的交互功能主要包括拖拽移动、放大或者缩小算子和导航. 基于SVG实现的数据过程, 可以自由缩放, 并不会影响图片的失真. 本系统通过鼠标的滚轮mousewheel事件实现放大或者缩小功能, 并设置整个画布缩放的最大和最小的值. 通过鼠标的mouseup事件, mousedown事件和mousemove事件计算得到算子最终移动的坐标位置来实现算子的拖拽移动. SVG具有高扩展性, 可直接使用Vue的v-html指令将画布标签<svg>的所有数据显示在页面上, 并设置成一定的缩放比例, 使用鼠标mousemove事件移动位置来实现导航功能, 效果图如图11所示.

5 应用效果评估 5.1 应用平台和数据集

本系统采用的硬件环境配置为Intel x86处理器, 128 GB内存, 软件运行平台为CentOS 7.2操作系统. 系统Web客户端运行平台为64位Windows 7操作系统, Chrome 81.0浏览器. 本系统验证实验采用了内部不公开的数据集. 该数据集包含200个算子, 每个算子包含至少10个属性字段, 配置属性至少含有20个属性字段. 每个算子有4个连接点, 每个连接点可以连接其他符合规则的算子.

5.2 效果评估

为了验证系统方案的有效性, 分别从分辨率, 响应帧数FPS, 扩展性, 交互性, 开发效率及功能完善度和现有方案做对比.

根据表3看出, 本系统方案和D3库不依赖于分辨率, 任意缩放不会失真, 而其他3个方案都依赖于分辨率, 任意缩放会失真. 因为本方案和D3库使用SVG绘制的矢量图; G6库, ECharts方案底层是Canvas渲染的位图. 矢量图不依赖于分辨率, 任意缩放不失真, 而位图依赖于分辨率, 任意缩放会失真. 数据过程的性能主要通过算子拖拽, 移动, 连线操作的响应时间来体现. 使用Chrome浏览器提供的performance工具中的FPS(每一秒的帧数)指标来测试对比本方案和现有方案的页面动画的性能指标. 通过表2, 从FPS维度可以看出本方案, G6库和D3库在相同时间间隔的FPS达到60以上, 说明未出现卡顿, 用户体验良好.

本系统方案和现有方案从多个维度的对比, 从扩展性维度看出G6库和ECharts库因是商业产品不能二次开发扩展性差, 导入Visio图方案不能对实时的算子数据进行修改扩展性差, D3库和本系统方案可以定制化开发, 更具有高扩展性. 从交互性维度得出, 除了导入Visio图方案和ECharts库外其他方案都有较高的交互性. 从开发效率维度看, G6库每一次数据的更新都需要重新组装数据, D3库采用JQuery库开发代码复杂且效率低, 本系统方案基于Vue库的组件化和数据双向绑定特点开发, 开发效率高. 从功能完善程度对比得出G6库和ECharts因是商业产品不能进行二次开发, 功能有限, D3库和本系统方案可以自主开发功能, 功能完善度更高更容易把控. 综合来看本系统方案在分辨率, 响应帧数, 扩展性, 交互性, 开发效率和功能完善程度多个方面对比其他现有方案更具有优势, 且能保证良好性能和丰富的用户体验.

6 总结

本文针对传统数据过程系统无法动态地显示数据过程及对数据过程中的算子无法进行拖拽编辑的问题, 提出了一种基于SVG和Vue的数据过程可视化系统方案. 该系统采用SVG绘制元素, 可以任意缩放, 不依赖于分辨率, 不会造成图片像素的失真, 并且SVG可直接嵌套部分Element UI组件库使用, 还可以直接使用Vue的方法指令, 具有扩展性强和高开发效率的特点. 基于Vue的组件化和数据双向绑定特点, 本系统方案实现不需要关注视图HTML节点的处理, 只需要处理数据部分, 采用虚拟DOM来渲染页面, 不需要频繁操作真实DOM, 提高了开发效率同时保证了良好性能.
