2022, Vol. 31
肺癌是全球范围内发病率和死亡率增长最快的恶性肿瘤之一, 病死率在恶性肿瘤中居首位[1]. 高病死率的原因之一就是肺癌患者早期症状不明显, 然而等到发病明显时, 再检查就已经是中晚期, 难以有效的治疗. Orlacchio等人[2]指出, 如果可以早期诊断, 进行肺癌切除手术后, 患者5年生存率可达到40%~80%. 因此若能在肺癌早期阶段进行正确诊断和治疗, 将显著改善患者预后, 降低肺癌病死率, 早期肺癌没有明确转移, 可以得到几乎根治的效果.
肺癌的确诊需要进行穿刺或者活检, 但是这两项检查需要进行手术操作, 对医生要求比较高, 且耗时耗费, 一般只有通过影像检查确定癌症风险和恶性结节位置之后才会视情况进行病理诊断确认. 计算机断层扫描技术(computed tomography, CT)是目前临床上肺癌诊断最常用的影像检查手段.
想要尽早的发现癌症风险, 则需要经常性的进行检查, 低剂量螺旋CT扫描(LDCT)在显著减低辐射剂量的同时可保证较好的图像质量, 使得肺癌筛查也可以成为日常体检的项目之一, 也就能及时进行早期肺癌诊断[3].
其实际应用价值, 使得国内外的9部肺癌筛查指南/共识都推荐高危人群定时采用LDCT进行筛查[4], 但是目前LDCT肺癌筛查还未大规模普及应用是因为尚存在两个问题: 放射诊断医师的培养数量远跟不上需要分析的CT影像的增长量, 且人工分析的工作量也十分巨大, 时间和经济上的成本居高不下; 放射诊断医师人工观察CT图像给出的结果也还存在假阴性和假阳性而导致的漏诊、延误. 因此一种能够根据CT图像自动得出肺结节癌变良恶性风险的计算机辅助诊断系统(CAD)就显得十分必要.
近年来的研究中, 根据算法可以分为两类: 基于影像语义特征的方法和基于深度学习的方法.
前一种方法是通过机器学习算法来提取肺结节明确的影像组学特征, 如纹理特征、灰度特征、形态学特征等, 然后根据这些语义特征来得出肺结节的良恶性的分类结果. 比较有代表性的有: Suzuki等人[5]提出的训练多个神经网络, 采用3个灰度特征、2个边缘特征、1个形状特征和临床信息用于良恶性肺结节的分类方法; 张佳嘉等人[6]也是用同一数据集训练出多个分支网络, 先提取出医生诊断时所用的肺结节语义特征信息, 然后用于完成肺结节良恶性诊断任务. 这种方法的优点在于能够给出病理诊断的依据, 可解释性上更强一些.
后一种方法是直接应用深度学习等方法, 不去关心放射科医师的诊断依据, 充分利用CT图像的全部特征信息, 直接得出良恶性判断的结果. 比较有代表性的有: Ardila等人[7]提出了一种端到端的肺结节检测和肺癌风险预测模型, 利用3D CNN网络, 可以对同一病患的多张不同时期的CT影像进行对比处理, 检测出肺结节区域后结合CT全局信息给出一个恶性肿瘤得分, 取得了很好的效果; Hua等人[8]提出了两种深度学习架构, 来对肺结节的良恶性直接进行分类, 规避了对语义特征进行细化的需要, 也取得了不错的分类性能.
在对比过两种方法的优缺点之后, 本文提出了一种基于多头注意力机制的多任务学习方法, 既采用深度学习网络来充分提取CT图像特征, 又利用硬参数共享的多任务模式来得出结节良恶性以及相关语义特征, 避免了两阶段判断网络受到第一步分析识别各语义特征任务性能影响的情况, 同时还能利用关联语义特征提升对于良恶性判断的性能.
方法流程如图1所示, 从原CT图像中根据检测出的结节坐标, 将需要判断的结节截取出来, 然后进行图像处理输入到基于多头注意力机制的多任务学习网络中, 进而得出良恶性程度等语义属性的判断结果.
|
图 1 整体流程图 |
1 多任务框架
多任务学习(multitask learning, MTL)的概念最早由Caruana[9]在 1997 年提出, 他构造了一个前馈神经网络, 提出了一种通过训练单一的多层的感知器来执行多个任务的机制, 在辅助医疗诊断和自动驾驶等领域得到了成功应用.
选择多任务学习是因为单任务只关注一个目标而可能忽略了更多有用的信息. 具体来说, 这些信息来自于相关任务的训练信号. 通过在相关任务之间共享表示, 我们可以使我们的模型能够更好地对原始任务进行泛化[10]. 多任务学习的目的是在一并解决多个相关任务的同时实现内在特征的共享. 已经证明, 这种共享可以提高部分或所有任务的性能[11].
目前基于深度神经网络的多任务学习中常用的模式有两种: 硬参数共享与软参数共享, 相对软参数共享模式来讲, 硬参数共享模式不需要对每个任务都构建和训练单独的模型, 且可以降低过拟合的风险[12], 因此本文选择硬参数共享的多任务模式.
1.1 肺结节各属性特征LIDC-IDRI[13]是由美国国家癌症研究所发起收集的肺结节公开数据集, 用于高危人群早期肺癌的检测诊断. 除了影像数据还包含了4位胸部放射科医师的诊断结果XML文件. 医师针对每个结节给出9个医学语义特征(对比度、分叶征、毛刺征、球形度、边缘、纹理、内部结构、钙化程度和恶性程度)的具体分级(1–5级, 钙化程度为1–6级), 等级越高, 语义特征越明显.
LUNA16[14]是该数据集的子集, 删除了LIDC-IDRI中切片厚度大于2.5 mm和肺结节小于3 mm的CT影像. 相对于原数据集, LUNA16数据集能够更好的对计算机辅助诊断系统的性能进行评估. 其中包含888张肺部LDCT扫描数据, 以及1186个肺结节的坐标位置和直径大小.
结合LIDC-IDRI数据集中4位胸部放射科医师的诊断结果, 就可以得到LUNA16数据集中全部肺结节的语义特征, 我们取4位医师的诊断结果的算术平均作为最终各语义特征的分级数值.
1.2 各属性特征与癌变风险相关关系在构造多任务模型之前, 我们要先探讨其他语义特征与结节良恶性之间的相关关系, 以此来估计添加到多任务学习中的特征是否会对良恶性判断产生正向影响, 对此我们采用余弦相似度来衡量每一个语义特征Y与结节良恶性等级X的关系, 计算公式如下:
| $ c({{X}}, Y) = \frac{{X \cdot Y}}{{\left| X \right|\left| Y \right|}} = \frac{{\displaystyle\sum\nolimits_{i = 1}^n {{X_i}{Y_i}} }}{{\sqrt {\displaystyle\sum\nolimits_{i = 1}^n {X_i^2} } \sqrt {\displaystyle\sum\nolimits_{i = 1}^n {Y_i^2} } }} $ | (1) |

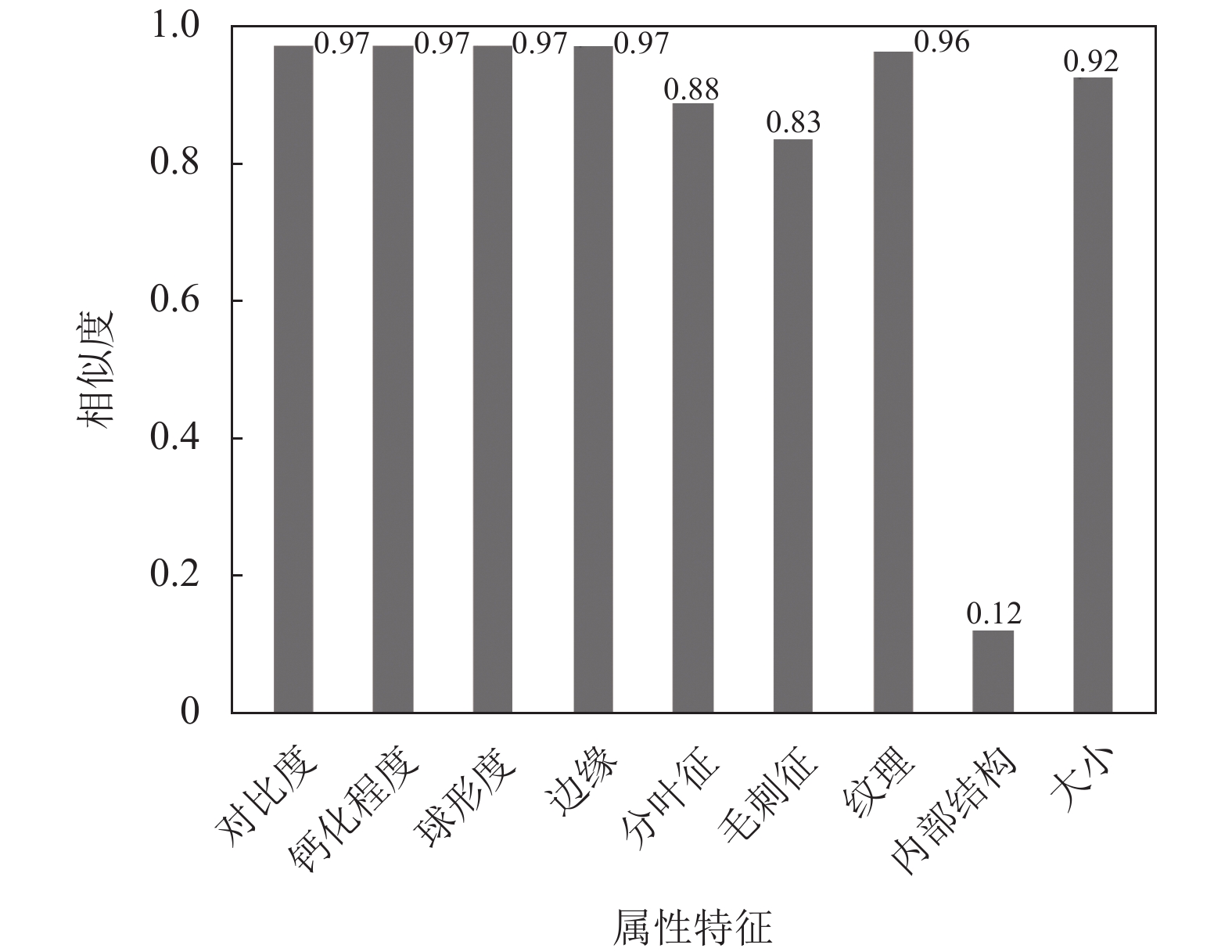

计算结果如图2所示, 通过其他8个语义特征和结节大小与良恶性的相似系数, 可以发现: 除内部结构这一特征外, 其他语义特征与结节良恶性之间都存在较强的相关性, 因此我们选择这些语义特征作为多任务学习中的辅助任务.
1.3 多任务损失函数权重优化方法--动态加权平均对于多任务的loss, 最简单的方式是直接将这两个任务的loss直接相加, 得到整体的loss. 这种loss计算方式的不合理之处是显而易见的, 不同任务loss的量级很有可能不一样, loss直接相加的方式有可能会导致多任务的学习被某个任务所主导或学偏. 当模型倾向于去拟合某个任务时, 其他任务的效果往往可能受到负面影响, 效果会相对变差. 因此需要对每个任务的loss进行加权[15].
|
图 2 与良恶性相关关系 |
通过上一步得出的8个语义特征以及良恶性, 每个结节有9个标签来对应9个特征的平均等级评分, 每个子任务都有其损失函数, 如式(2)所示, 将这些子任务的损失函数加权求和便是整个网络的损失函数:
| $ {L_{\rm total}}(X,{Y_{1:9}}) = \sum\limits_{i = 1}^9 {{\lambda _i}{L_i}(X,{Y_i})} $ | (2) |
其中,
| $ \frac{1}{{2{{n}}}}\sum\limits_{i = 1}^{{n}} {\left\| {{y_i} - y_i'} \right\|_2^2} $ | (3) |
其中, n为结节数量,
多任务学习中, 不同子任务的收敛速度, 训练难度都是不同的, 不能让简单任务主导整个训练, 导致各个子任务的表现差距过大, 对于大多数多任务网络而言, 训练过程中的最大难题是为每一个子任务找到合适的权重, 让每个子任务的重要性得到平衡, 解决这些问题的办法有几类, 有代表性的有: 梯度归一化(GradNorm)[16], 使不同的任务loss量级接近; 动态任务优先级(dynamic task prioritization)[17], 利用不确定性赋权值, 根据任务难易程度进行赋权值等.
本文采用的权重设计机制为动态加权平均(dynamic weight average)[18], 通过考虑每个任务损失的变化率来调整任务权重. 受梯度归一化方法的启发, 动态加权平均方法对每个子任务首先计算前一个epoch对应损失的比值, 然后除以一个固定的值T进行exp映射后, 计算各个损失所占比. 如式(4)所示, 首先计算一个epoch后的损失变化:
| $ {\omega _i}(t - 1) = \frac{{{L_i}(t - 1)}}{{{L_i}(t - 2)}} $ | (4) |
然后, 将
| $ {\lambda _i}(t) = \frac{{9\exp ({\omega _i}(t - 1)/T)}}{{{\varSigma _i}\exp ({\omega _i}(t - 1)/T)}} $ | (5) |
其中, T的大小代表了任务间的松散程度, 如果该值足够大, 那么
Transformer是Vaswani等人[19]于2017年提出的一种模型架构. 它开创性的思想, 颠覆了以往序列建模和RNN划等号的思路, 之后被广泛应用于自然语言处理的各个领域, BERT、GPT等模型也都是基于Transformer的模型, 在自然语言处理各个任务中都取得了突破性的成果.
因其在自然语言处理领域的巨大成功, 开始有研究者尝试将Transformer引入到计算机视觉领域, 其中由Dosovitskiy等人[20]提出的Vision Transformer(ViT)模型很好的保留了Transformer的原始框架, 在图像分类任务上可以获得与当前最优卷积网络相媲美的结果.
并且因为Transformer中所应用的多头注意力机制, 将模型分为多个头, 形成多个子空间, 可以让模型去关注不同方面的特征/信息, 正适用于多任务学习中对不同的子任务关注不同的特性, 因此本文采用ViT模型作为多任务学习框架的共享特征提取层.

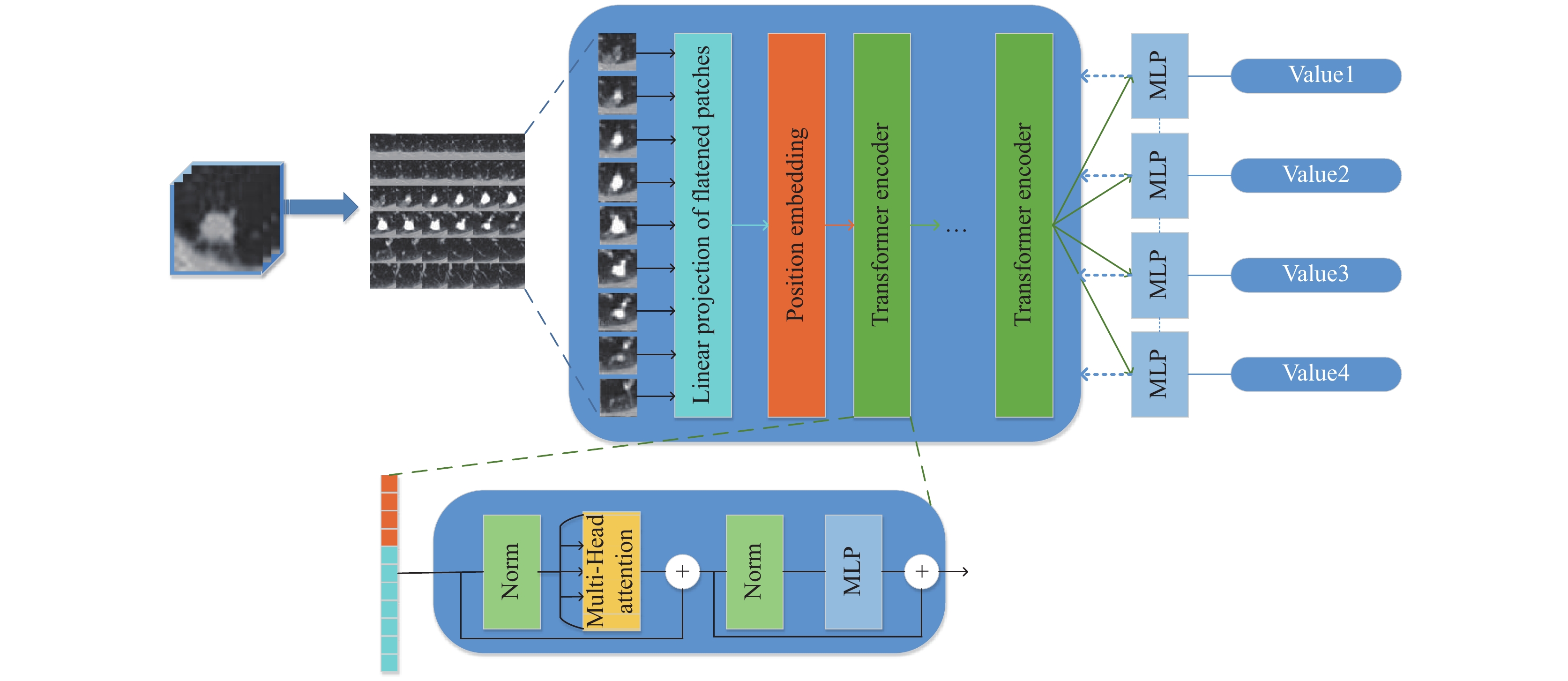

2.1 多任务学习分类框架本文的多任务学习方法框架, 如图3所示.
|
图 3 模型框架图 |
(1)根据检测出的结节坐标, 从CT原图上取出小块, 然后采用了一种保留3维信息的CT图像转换ViT切片数据的方法, 将3维数据通过切片拼接转为符合特征提取网络输入所需的二维图片形式, 来完成第一部分的图像处理任务.
(2)将训练集数据输入基于ViT模型的多头注意力机制特征提取网络中, 提取出的特征向量作为后续不同的分类任务网络的输入.
ViT模型为了将一个标准Transformer直接应用到图像上, 尽可能少的修改, 选择将图像分割成小块, 并将这些块转化为线性嵌入序列, 然后在图像patch的嵌入中加入位置嵌入, 通过不同的策略在全局范围内保留空间/位置信息. 之后因为是分类任务, 只需要输入Transformer的Encoder层就可以了, 而无需像自然语言处理的翻译任务中还需要加Decoder层.
本文中, 通过第一步图像处理的方法, 将3维CT图像的每一个截面切片作为一个patch, 进行线性序列化后, 嵌入位置序列信息, 作为Transformer的输入, 更能够保留和获取空间/位置信息.
(3)采用多个分类任务共享特征提取网络的硬参数共享模式, 将ViT模型提取出的特征向量分别输入不同的MLP网络, 对结节的多个属性进行良恶性的判断. 使用动态加权平均(DWA)的损失函数权重计算优化方法, 保证多个分类任务的loss同步降低, 反向调整特征提取网络以获取跟任务更为相关的特征, 动态整体优化各分类网络的准确性. 模型在共享层就要学到一个通用的嵌入式表达使得每个任务都表现较好, 从而降低过拟合的风险, 以达到通过多任务学习, 提升该模型的泛化效果.
2.2 保留3维信息的CT图像转换ViT切片数据的方法本文选用基于ViT模型的多头注意力机制特征提取网络, 因为Transformer模型的特性, 加载在更大样本上预训练好的模型参数, 然后再根据具体的任务迁移到目标数据集进行调整, 可以获得更好的结果, 并且所需的计算资源大大减少. 然而ViT模型现有的预训练参数都是用二维图像数据训练得出的, 因此想要应用于3维的CT数据上, 需要对CT数据进行变形调整.
受到ViT对二维图像进行切片取patch方法的启发, 本文采用的方法是, 对3维的CT数据进行截面切片, 形成的切片大小可以对应ViT模型的patch大小, 然后将一整套切片图片拼接成一副二维图像, 就可以应用现有的ViT预训练模型进行迁移学习. 这样即最大程度上保留了CT数据的3维信息, 还可以保证ViT模型进行裁剪图像时, 取到的每一片patch都是原CT图像的一个完整的截面图像.

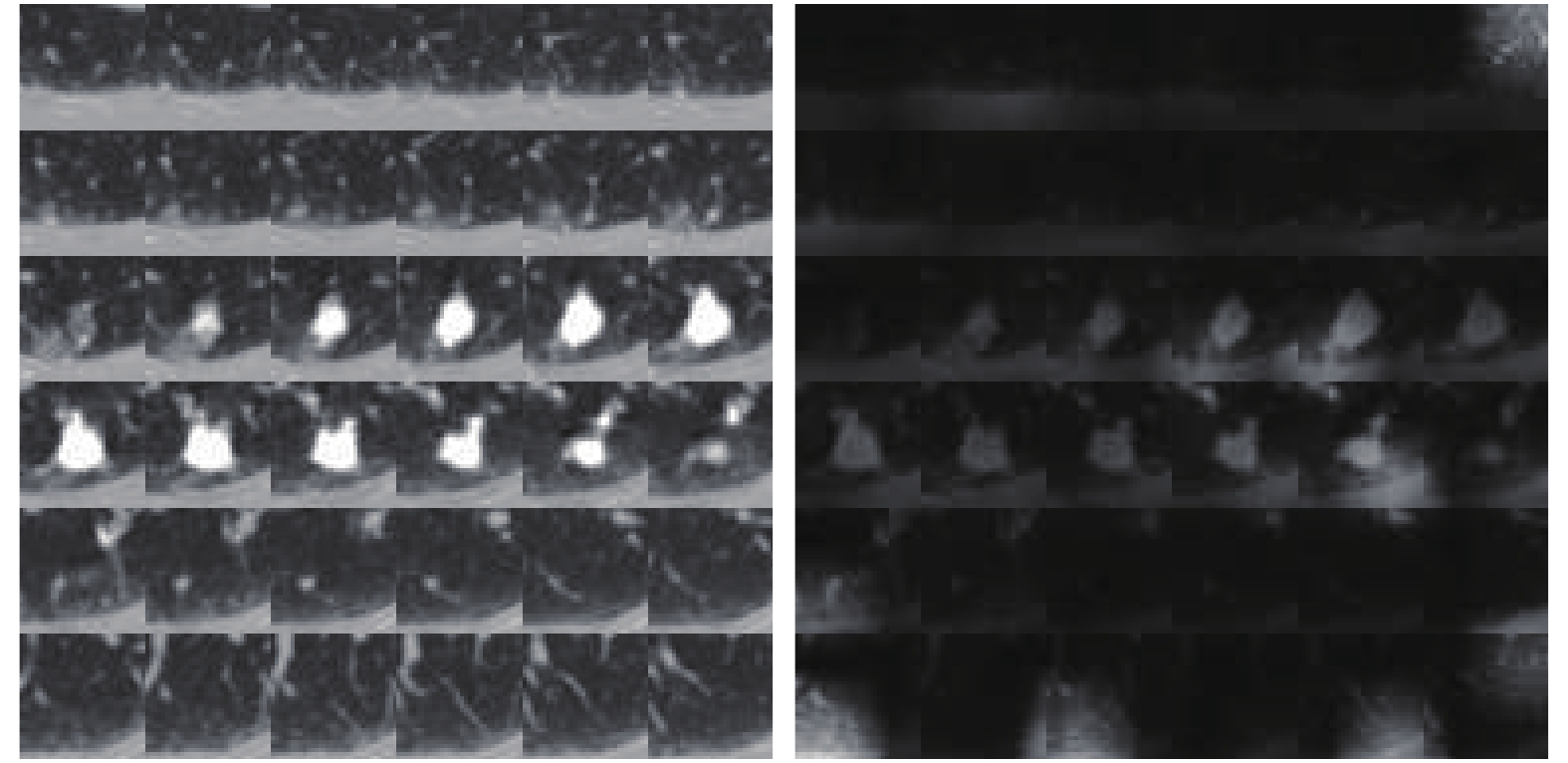

图4为拼接后的二维图像以及经过ViT的多头注意力机制处理后的注意力热力图, 可以看到注意力集中于结节区域.
3 实验分析本文对LUNA16数据集上进行五折交叉验证实验, 结节各特征属性值按照第1节所述的, 取4个医师给定值的算数平均, 用两种方式分类: (1)评级小于3的归为负样本, 评级大于3的归为负样本, 评级等于3 (4名医师全部认为该结节评级不确定)的归为不确定样本, 进行三分类; (2)评级小于2.75的归为负样本, 评级大于3.25的归为正样本, 排除掉最不确定的情况进行二分类.
|
图 4 注意力热力图 |
分别以上述两种分类方式进行单任务和多任务的实验, 三分类的结节良恶性判断准确率远小于二分类的准确率, 此结果表明人类医师无法准确判断识别的结节, 使用本文提出的判断语义特征的多任务学习框架同样无法识别判断.
下面仅就二分类的实验结果进行具体说明.
3.1 单任务网络实验首先用最基础的MVC模型, 通过第1节选定的9个语义特征的值来判断结节良恶性类别, 准确率达到了93%, 符合我们对于语义特征与良恶性具有相关关系的分析.
我们使用ViT模型分别对每一个语义特征单独训练, 部分结果如表1所示.
|
表 1 单任务网络分类结果 |
可以发现单任务对各语义特征判断的效果并不是很好, 如果用各个单任务网络得出的属性值再来对良恶性进行分类, 则相当于对原输入数据增加20%–30%的噪声干扰, 最终的准确率甚至会低于单任务直接对良恶性判断的结果.
3.2 多任务网络实验如表2所示, 在使用多任务网络对全部语义特征一起训练时, 因其内在特征的共享, 使得各任务或多或少的有了性能上的提升.
虽然对于结节良恶性分类的准确率最高只有87.3%, 未达到SOTA, 但是本文提出的框架除良恶性判断之外, 还可以一步同时输出结节的9个语义特征属性值, 提供了良恶性判断的依据与标准, 更具有实际应用价值.
|
|
表 2 多任务网络分类结果 |
4 结论与展望
在本文中, 我们提出了一种基于注意力机制的多任务学习框架, 该方法可以同时对CT影像中肺结节的良恶性等9类语义特征进行判断. 我们在LUNA16数据集上的1186个CT结节进行了试验评估, 实验结果表明该方法对肺结节癌变风险的似然性预测是有效的. 虽然准确率没有达到目前3D预测模型的精度, 但是本文的方法同时给出了其他语义特征的预测值, 能够对良恶性的判断, 下一步需要进行的研究工作是: (1)交叉验证每一项语义特征对良恶性结果的影响; (2)进一步提升包括良恶性在内的各特征属性的预测准确率.
