行人检测是目标检测的一个重要分支, 是识别行人目标和分析行人行为的基础, 在自动驾驶、安全监控等方面都有着广泛应用. 快速且高效的检测在行人检测任务中有着重要的意义. 随着卷积神经网络研究的深入, 基于深度学习的检测成为目标检测的主要方法, 可以分为Two-stage和One-stage两种. 在基于候选区域的Two-stage方法中, R-CNN^[1-3]系列算法采用卷积神经网络进行目标检测并表现出非常高的检测精度, 虽然之后的Fast R-CNN^[2]、Faster R-CNN^[3]进行了不同的改进来减少计算冗余, 但是在检测速度方面仍然不能满足实时检测. One-stage方法中具有代表性的是YOLO^[4]算法, 它采用单个卷积神经网络直接预测物体边界框和其所属类别的概率, 将目标检测问题转化为回归问题, 在检测速度上大幅提升, YOLO系列算法能够同时在检测精度和速度上达到较高的性能, 能够满足行人检测的基本需求.

注意力机制是通过筛选当前任务较为关键的信息来提高网络检测能力的方法. Hu等人提出的基于通道注意力的SENet (squeeze-and-excitation networks)^[5] 通过学习每个输入通道的权重对信息进行选择. Woo等人提出CBAM (convolutional block attention module)^[6], 将空间和通道上的注意力结合, 能够更有效地筛选重要信息. 除了在网络深度上进行改进, 增加网络宽度也能达到提高网络性能的效果. GoogleNet^[7]利用多尺度的卷积核进行特征提取, 提高了特征提取的多样性. 此外, 检测模型的大小也是一个重要的指标, SqueezeNet^[8]和MoblieNet^[9]是具有代表性的轻量级网络. SqueezeNet能够在网络参数量为AlexNet的1/50的条件下达到与其相当的检测精度.

在相关的目标检测研究中, 李勇等人提出的结合通道注意SENet的YOLOv3算法能够有效提高网络的检测能力^[10]; 方韦等人将SqueezeNet结构引入到Tiny-YOLOv3中, 将网络模型降为原网络的1/4, 检测速度得到了提升^[11]; 姜建勇等人提出的PD-CenterNet对样本进行加权, 通过平衡正负样本的损失提高了模型的检测能力^[12].

为得到更好的检测性能, 本文在YOLOv4的基础上进行了研究和改进. (1)引入一种结合空洞卷积的混合域注意力机制D-CBAM, 并结合残差连接, 在网络的特征增强部分对有用特征进行筛选; (2)利用SqueezeNet中的squeeze-expand思想和Inception中的多尺度的卷积“并连”的结构, 提出一种Inception-fire模块, 达到加宽网络的同时减少模型参数的效果; (3)分别对正负样本、难易样本添加权重因子改进损失函数, 增强网络对正样本和难分类样本的训练, 以提高网络的检测能力.

1 目标检测网络 1.1 YOLOv4目标检测

YOLOv4^[13]的网络结构分为主干网络部分、特征增强部分和预测部分, 如图1. 主干网络采用Mish函数激活的CSPDarknet53^[14]结构, 由1×1和3×3卷积构成, 利用残差连接和CSPnet划分通道的思想构建.主干网络进行特征提取的思想是:对于一个输入, 先对其进行通道的划分, 将分割后的一部分输入到残差块中进行运算, 提取到图像特征; 另一部分不做处理, 和残差块部分的输出进行通道上的级联, 输入到下一层中. 结合CSP结构的残差卷积使得1/2通道的特征图不参与计算, 可以将计算量减少一半左右.

YOLOv4利用了空间金字塔池化结构(spatial pyramid pooling, SPP)和PANet (path aggregation network)对特征进行增强. SPP将特征图用4个大小分别为{1, 5, 9, 13}的池化窗口进行并行的最大池化, 增加感受野, 以分离出最重要的上下文特征; PANet结构包含了自上而下和自底向上两条路径上的特征聚合, 可以对已经提取到的3个尺度上的特征进行增强, 提高检测的能力^[13]. 网络的预测部分仍然采用YOLOv3^[15]的“head”结构, 分别在3个不同尺度上通过两层卷积运算对最终结果进行预测.

1.2 相关检测网络

(1) SqueezeNet: SqueezeNet是一种轻量级网络, 它提出了一种fire结构进行特征提取. Fire模块可以分为“squeeze”和“expand”两部分. “Squeeze”部分由1×1卷积实现: 来自上层的特征图先输入到一个1×1卷积中进行通道的压缩, 然后将其结果输入到一个由1×1卷积和3×3卷积组成的“expand”部分进一步处理. 利用两个不同卷积核对同一个特征图做卷积运算, 一方面可以提取到更丰富的特征, 另一方面, 在输入上进行通道压缩, 减少了输入到3×3卷积的特征图的通道数, 能够减少网络的参数^[6].

(2) Inception网络: GoogleNet开创性的在增加网络宽度的角度上进行探索, 其主要组成部分为Inception结构, 该结构使用了多种不同大小的卷积核对图像进行特征提取. 此外, Inception借鉴了Network-in- Network思想, 使用1×1的卷积核实现降维操作来减少网络的参数量^[7]. 在Inception结构中, 分别使用了1×1、3×3、5×5大小的卷积核以及一个3×3的最大池化层. 通过用不同核大小的卷积运算提取信息, 并将这些特征进行通道级联, 可以获得各个感受野下的特征. 由于同一层的多个卷积都对来自上一层的输入进行计算, 在输入通道数很大时会产生大量的参数, 在每次卷积运算之前引入1×1卷积进行通道压缩, 可以减少大卷积核产生的参数. Inception这种网络结构参数数量仅为AlexNet网络的1/12, 能够降低计算量的同时达到较高的检测精度.

(3) 注意力机制: 注意力机制是基于人类视觉选择性注意机制提出的一种能够从众多信息中提取到有用信息的方法, 从作用域上可以分为3种: 空间注意机制、通道注意机制和混合注意机制. CBAM 是一种混合注意机制, 通过将通道注意和空间注意进行顺序上的连接, 实现双维度上的特征选择. 在CBAM的通道注意模块和空间注意模块的实现中, 都同时采用了全局平均池化和全局最大池化, 以提取到某一维度上的更全面的信息. 在目标检测网络中添加注意力机制, 能够显著增强特征中的重要信息, 对物体预测有着重要的作用^[6].

2 改进算法的网络结构 2.1 网络整体结构

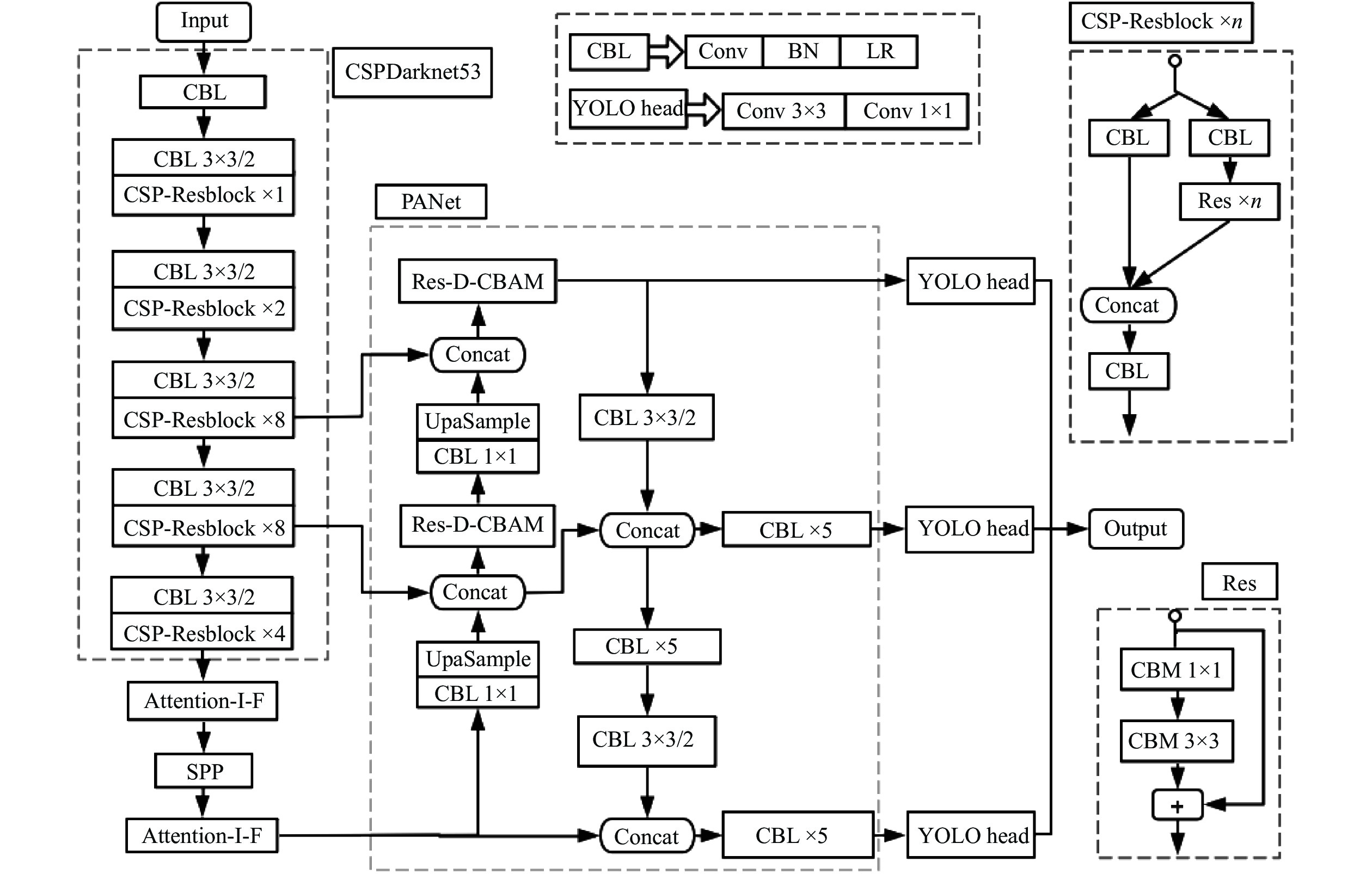

改进YOLO网络的结构如图2所示. 主干网络CSPDarknet53对输入图像进行特征提取, 分别得到52×52, 26×26, 13×13三个不同尺度的有效特征图, 并采用LeakyReLU函数激活, 相较于Mish激活能够一定程度上减少计算量. 在13×13大小的特征图输入到SPP模块之前, 先利用由多尺度卷积核和注意力机制构成的Attention-I-F模块对其进行处理, 以提取到更全面、更重要的信息. 在SPP之后, 同样采用Attention-I-F模块对输出进行处理, 对不同池化窗口得到的特征进一步添加注意力, 获取到重要信息. YOLOv4的PANet将3个不同尺度的特征图进行自上而下和自下而上两条路径上的融合. 改进的YOLO中, 将融合之后的特征图输入到一个添加注意力机制的Res-D-CBAM模块, 从深层特征和浅层特征融合之后的信息中选择对目标检测有用的信息进行增强, 抑制那些无用的信息.

2.2 注意机制与残差连接的结合

在YOLOv4中, PANet对提取到的不同尺寸的特征图反复融合, 并将融合后的特征进行连续的卷积处理, 其结果直接作为YOLO-head的输入进行预测. 这一过程虽然能够将提取到的3个尺度上不同的特征信息相互补充, 但此过程中也会将大量冗余信息和无用特征重复叠加. 同时, 在多通道级联后的特征图上使用大量连续卷积运算, 会产生较多的参数, 增大计算量, 降低网络的检测速度.

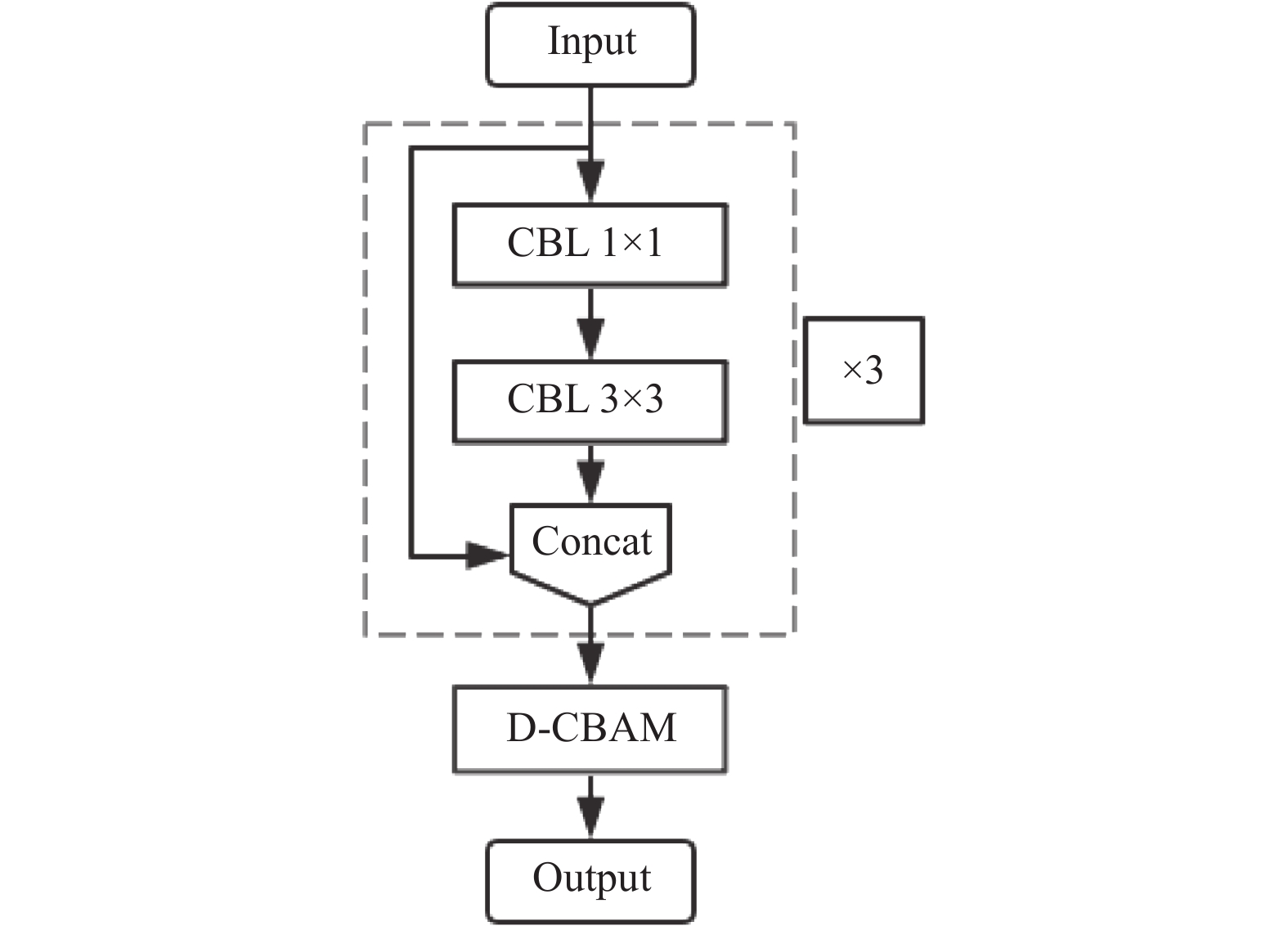

本文对YOLOv4中的PANet结构进行了改进, 提出一种结合残差连接、注意力机制和空洞卷积的网络模块—Res-D-CBAM, 其组成如图3所示.

其中“CBL n×n”表示进行n×n卷积运算、批归一化(batch normalization, BN) 和LeakyReLU激活. 将残差连接引入到连续的卷积中, 一方面可以增强特征的复用, 另一方面避免了深层网络中学习效率和准确率无法提升的问题^[16]. 此外, 使用注意力机制对不同尺度上的特征信息分别进行通道域和空间域上的学习, 通过加权的方式有选择的增强本尺度特征图中对物体检测有用的信息, 并抑制不重要的信息, 能够减少后续对冗余特征的重复传递和运算.

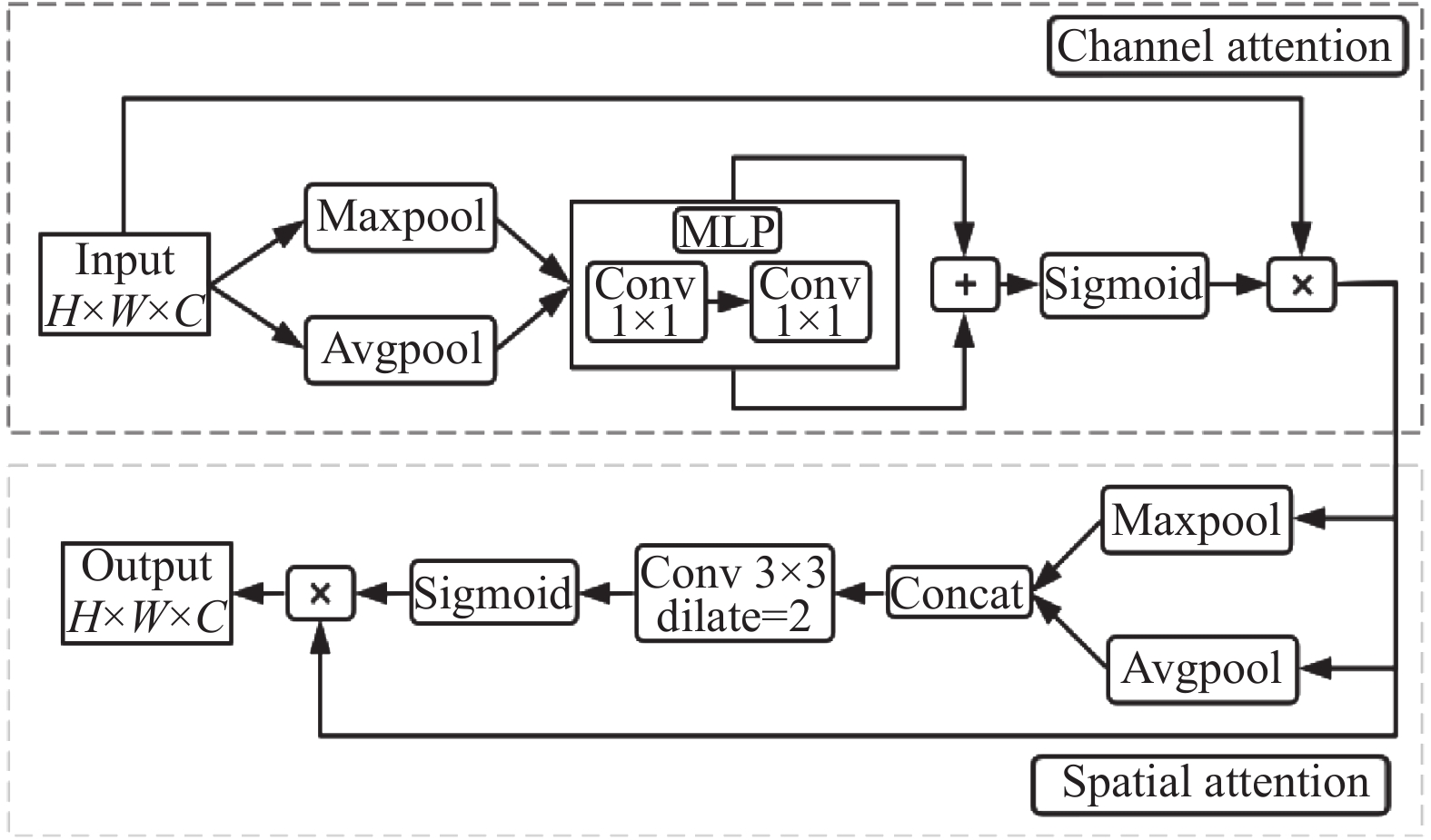

Res-D-CBAM模块中的注意力机制采用了如图4所示的D-CBAM结构, 此结构可分为通道注意和空间注意两个模块.

对于一个H×W×C大小的输入, 通道注意模块首先对其进行全局最大池化和平均池化, 得到两个1×1×C大小的输出, 然后利用一个共享的多层感知机(multi-layer perceptron, MLP) 学习各通道信息的重要性, 经过Sigmoid函数获得0到1范围的权重 $ {M_c}(F) $ , 如式(1), 其中“+”表示对应像素点相加, $ \sigma $ 代表Sigmoid激活. 最后将通道权重与输入F进行对应通道的加权, 即得到通道注意的结果 $ {F_1} $ , 如式(2), 其中 $ \otimes $ 表示对应像素点相乘. MLP部分采用了两层1×1卷积, 首先用一个输出通道数为C/r的1×1卷积获得对通道压缩后的特征图, 然后再经过一个输出通道数为C的1×1卷积, 这样两层卷积在控制卷积参数的同时能够学习到各个通道上的特征重要程度.

$ {M_c}(F) = \sigma (MLP(MaxPool(F)) + MLP(AvgPool(F))) $

(1)

$ {F_1} = {M_c}(F) \otimes F $

(2)

将通道注意的结果进一步进行空间权重的提取, 如式(3). 首先将输入分别进行通道维度上的平均池化和最大池化, 得到两个H×W×1大小的输出, 并将二者进行通道上的级联, 得到一个H×W×2的特征图. 然后经过一个卷积核为3×3, 膨胀系数为2的空洞卷积以及Sigmoid激活函数, 获得在空间上各点的权重 $ {M_s}({F_1}) $ . 最后将权重 $ {M_s}({F_1}) $ 与输入 $ {F_1} $ 进行对应点的相乘, 得到D-CBAM模块的输出 $ {F_2} $ , 如式(4).

$ {M_s}({F_1}) = \sigma ({f^{3 \times 3{\text{/2}}}}(MaxPool({F_1}), MLP(AvgPool({F_1}))) $

(3)

$ {F_{\text{2}}} = {M_s}({F_1}) \otimes {F_1} $

(4)

相比CBAM中采用的7×7卷积, 在D-CBAM中利用了扩张率为2的3×3空洞卷积来学习空间维度上特征信息的权重. 空洞卷积能够在得到较大感受野的条件下产生相对较少的卷积运算参数, 且不需要使用池化运算压缩特征图来增大感受野, 避免了分辨率降低造成的不可逆转的信息丢失^[17].

2.3 多尺度卷积和SqueezeNet的结合

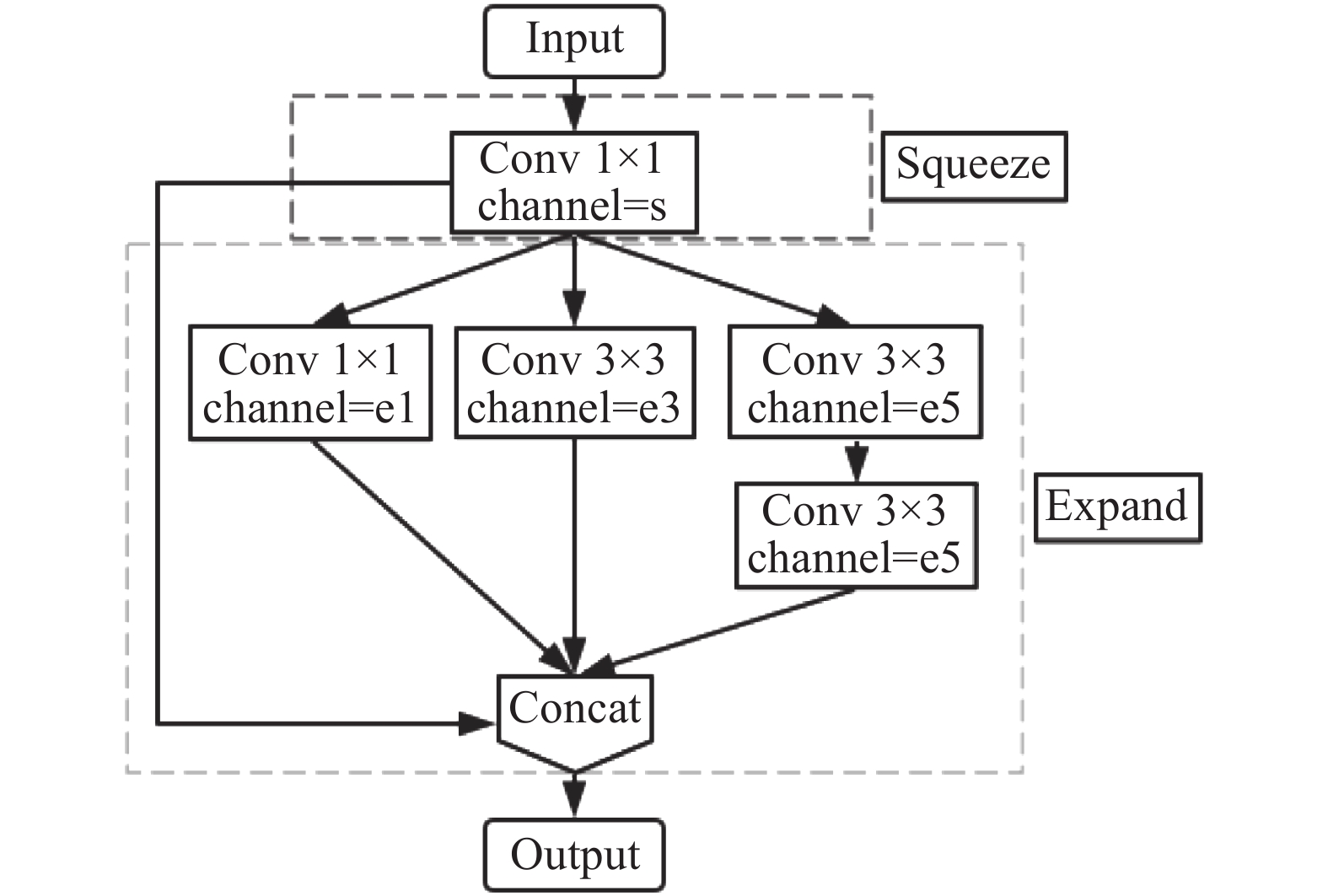

为加宽网络的同时减少连续卷积堆叠产生的参数, 本文提出一种结合SqueezeNet和Inception思想的Inception-fire结构, 如图5所示.

在此结构中, 首先对输入进行“squeeze”运算, 将通道数压缩为s, 这一操作通过一个1×1卷积完成. 然后将1×1卷积的输出进行“expand”运算, 即将其分别输入到1×1, 3×3, 5×5三个尺寸的卷积中, 并将输出通道数分别设置为: e₁、e₃和e₅. 通过设置相应卷积的输出通道数, 可以控制网络产生的计算量. 借鉴残差网络的思想, 将“expand”层的3个卷积的输出和“squeeze”层的输出进行通道维度上的相加, 以增强特征的复用, “Concat”的结果作为整个模块的输出. 由于较大的卷积核在计算过程中会产生比较多的参数, 在本模块中, 将5×5卷积分解为两个连续的3×3卷积, 可以在减少参数量的同时保证卷积运算能够获得相同感受野.

将Inception-fire结构和图4的注意力模块D-CBAM结合, 得到增强注意的Inception-fire结构—Attention-I-F, 如图6所示.

本文提出的改进YOLO网络在主干网络和空间金字塔池化结构之后都分别添加了Attention-I-F模块, 用于进一步处理提取到的深层特征. 整体实现流程是: 将输入特征分别进行3层Inception-fire网络的特征提取, 然后利用一个1×1卷积进行通道整合, 最后结合注意力模块D-CBAM进行有用特征的选择. 其中Inception-fire通过多个大小不同的卷积核对深层特征处理, 能够减少过拟合. 同时, 通过增加卷积运算的多样性可以获得不同感受野下的语义信息. 将注意力机制运用在上层提取到的丰富的特征信息上, 可以对其中重要的特征信息进行增强, 减少后续特征融合过程中深层语义信息的丢失, 以提高网络的预测能力.

3 损失函数 3.1 Focal loss

YOLOv4中为定位物体会首先生成大量的先验框—anchor box, 但在实际的行人检测中, 多数情况下一幅图像中仅存在少量的目标, 因此会有大量的anchor box产生在背景区域. YOLO算法会直接对这些正负样本不均匀的anchor box进行分类, 且后续使用交叉熵计算分类损失以及置信度损失, 如式(5)、式(6), 其中p表示预测类别的概率. 这一过程对所有类别无区别的对待, 忽略了正负样本不平衡问题. 为解决这一问题, 平衡交叉熵损失在每个类别前增加了一个权重因子 $ {\alpha _t} $ 来协调类别不平衡, 如式(7).

$ CE = - \log ({p_t}) $

(5)

$ {p_t} = \left\{ \begin{array}{l} 1 - p,\;\;p < 0\\ p,\;\;p \geqslant 0 \end{array} \right. $

(6)

$ Balance\_CE = - {\alpha _t}\log ({p_t}) $

(7)

样本中除了正负样本之外, 还存在易分类样本和难分类样本. 为了提高网络的检测能力, 在训练中应该对难分类的样本着重考虑, 而平衡交叉熵损失中仅增加一个权重因子平衡正负样本, 并没有考虑难易样本的区分. 为解决此问题, 焦点损失函数(focal loss, FL)在平衡交叉熵损失的基础上增加了一个调节因子 $ {(1 - {p_t})^\gamma } $ , 用来降低易分类样本权重, 聚焦于难分类样本的训练. FL的表示如式(8), 其中 $ \gamma $ 为聚焦参数, 可以调节权重 $ {(1 - {p_t})^\gamma } $ 的降低程度, $ \gamma $ 越大则权重降低的程度就越大. 当 $ {p_t} $ 很小即表示难分类的样本, 此时调节因子 $ {(1 - {p_t})^\gamma } $ 趋近1, 损失函数中样本的权重不受影响; 当 $ {p_t} $ 很大时即表示样本较容易分类, 这时调节因子趋近0, 该样本在损失函数中的权重下降很多, 以此达到增强对难分类样本的训练^[18].

$ F{L_{loss}} = - {\alpha _t}{(1 - {p_t})^\gamma }\log ({p_t}) $

(8)

3.2 引入focal loss的损失函数

结合焦点损失函数和行人检测的特点, 本文对损失函数进行了改进. 改进的损失函数可分为两部分: 回归损失和置信度损失, 如式(9).

$ loss = {l_{\rm loc}} + {l_{\rm conf}} $

(9)

$ {l_{\rm loc}} = \sum\limits_{i = 0}^{S \times S} {\sum\limits_{j = 0}^N {I_{ij}^{\rm obj}{l_{CIOU}}} } $

(10)

$ {l_{CIOU}} = 1 - IOU + \frac{{{\rho ^{\text{2}}}(b, {b^{\rm gt}})}}{{{c^2}}} + \alpha v $

(11)

$ v = \frac{4}{{{\pi ^2}}}{\left(\arctan \frac{{{w^{\rm gt}}}}{{{h^{\rm gt}}}} - \arctan \frac{w}{h}\right)^2} $

(12)

$ \alpha = \frac{v}{{(1 - IOU) + v}} $

(13)

其中, ${l_{\rm loc}}$ 为预测框的回归损失, 由CIOU计算损失值, 如式(10). S×S表示将输入图像划分成S×S的网格, N表示每个网格上产生的先验框个数. 若待检测物体的中心落在第i个网格的第j个先验框中, 则 $I_{ij}^{\rm obj}$ =1, $I_{ij}^{\rm noobj}$ =0, 否则 $I_{ij}^{\rm obj}$ =0, $I_{ij}^{\rm noobj}$ =1. $ {C_i} $ 和 $ {\hat C_i} $ 分别表示预测得到的置信度和实际的置信度值. $ {l_{CIOU}} $ 为CIOU损失, 如式(11), 12, 13. c为真实框和预测框的最小闭包的对角线距离, ${\rho ^2}(b, {b^{\rm gt}})$ 表示预测框和真实框中心点之间的欧氏距离, ${w^{\rm gt}}$ 和 ${h^{\rm gt}}$ 分别为真实框的宽和高, w和h分别为预测框的宽和高. v用于衡量长宽比的一致性, $ \alpha $ 是用于权衡的参数.

${l_{\rm conf}}$ 为预测结果的置信度损失, 如式(14). 改进的置信度损失添加了控制因子 $ \;\beta $ , 用于控制正负样本在损失中所占比重, 减小大量负样本的损失对总的损失值的主导作用, 使得网络反向传播时聚焦于正样本的训练. 此外, 引入调节因子 $ {(1 - {C_i})^\gamma } $ 用于调节难分类样本和易分类样本的权重, 增加难分类样本的权重, 使得总的损失值更偏向于难分类样本的损失, 便于在反向传播中进一步对难分类样本进行训练, 增强网络对难分类样本的分类能力. 参考文献[17]并结合实验对比, 在实验中设置 $ \;\beta $ = 0.25, $ \gamma $ = 1.8可以较好的平衡检测精度和误检率.

$ \begin{split} {l_{\rm conf}} =& - \sum\limits_{i = 0}^{S \times S} {\sum\limits_{j = 0}^N {I_{ij}^{\rm obj}[(\beta {{(1 - {C_i})}^\gamma }} } {{\hat C}_i}\log ({C_i}) \\ & +(1 - \beta ){C_i}^\gamma (1 - {{\hat C}_i})\log (1 - {C_i})] \\ &-\sum\limits_{i = 0}^{S \times S} {\sum\limits_{j = 0}^N {I_{ij}^{\rm noobj}[} } (\beta {(1 - {C_i})^\gamma }{{\hat C}_i}\log ({C_i})\\ & +(1 - \beta ){C_i}^\gamma (1 - {{\hat C}_i})\log (1 - {C_i})] \hfill \end{split} $

(14)

4 实验与结果分析 4.1 数据集处理和网络训练

为验证本文所提出的改进YOLO的性能, 在INRIA行人数据集上进行了训练和测试. INRIA是目前使用最多的静态行人检测数据集, 图像中的行人姿态和光照条件等丰富多变, 存在单个行人以及拥挤遮挡人群的情况, 适合用于行人检测. 训练集中有614张图像, 测试集288张图像. 为避免训练过程中出现过拟合, 采用随机添加噪声、调整亮度、旋转、裁剪、平移以及cutout等方法对训练集图像进行数据增强, 将训练集扩充到了3070张图像.

训练前在INRIA数据集上采用k均值聚类选择合适的先验框个数和尺寸大小. 根据聚类个数和平均IOU的曲线, 实验中选择对数据集进行聚类大小为9的先验框聚类, 得到的9个先验框的尺寸如表1所示.

使用Python语言在PyTorch框架下实现算法. 将训练集中80%的图像用于训练, 20%用于验证. 采用Adam优化器, 权重衰减设置为0.0005. 学习率采用余弦退火衰减, 周期T=5. 初始学习率设为0.001, 最小学习率0.00001, batch size=8, 进行3000次迭代后, 改用初始学习率0.0001, 最小学习率0.00001的余弦退火衰减继续训练.

训练结束后获得改进网络权重参数, 将其和原网络的参数模型大小对比, 如表2. 改进后的网络参数从6.5千万减少到了4千万, 降低了37.34%.

4.2 测试结果

将训练后的网络在INRIA测试集上进行测试, 获得了如图7所示的召回率-精确度曲线, 其中曲线下围成的面积即为平均检测精度(AP).

对改进前后的网络性能进行了对比, 如表3. 改进的YOLO算法能够达到94.95%的平均检测精度, 比原YOLOv4算法高出4.25%. 对比其检测时间, 可以发现改进的YOLO算法在检测速度上提高了13.54%.

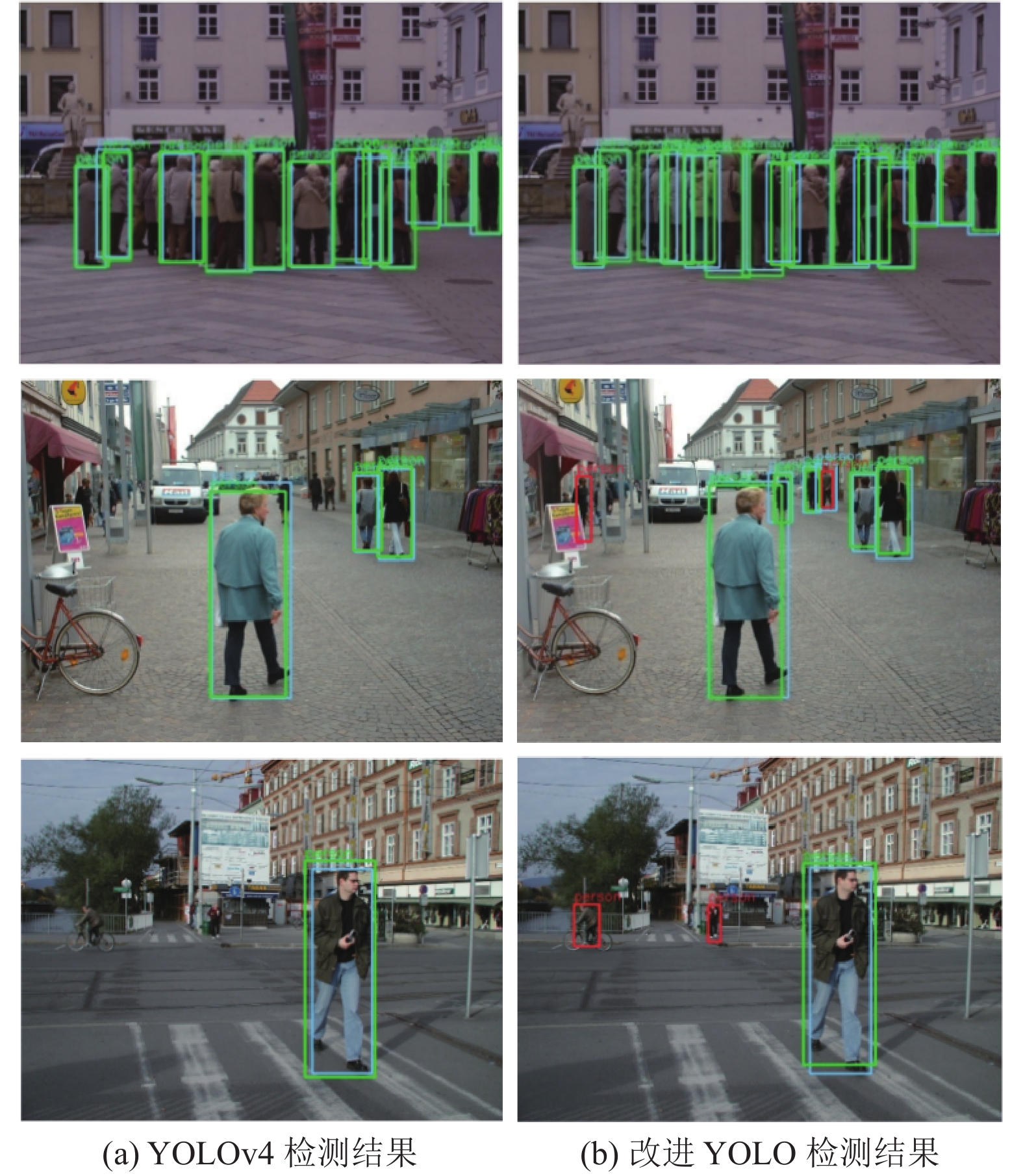

为了更直观的发现改进网络检测能力的提升, 实验进一步获取了改进前后的测试结果, 如图8所示.

检测结果中蓝色框表示数据集中标注的ground-truth, 绿色框表示正确的检测结果, 红色框代表假正例, 即网络预测结果没有匹配的ground-truth, 判定为误检. 对比YOLOv4和改进算法的检测结果, 改进后的网络对于图像中尺寸较小的行人目标的检测能力具有明显的提高. 对于图像中人群出现大量遮挡的情况, 使用YOLOv4会产生部分的漏检, 而改进的网络能够检测出更多的存在部分遮挡的目标. 虽然改进网络中存在一些判定为假正例的检测结果, 但可以发现在实际图像中, 该检测是正确的, 这种误检的原因是数据集中标注的不完全.

4.3 不同改进策略的实验对比

为了验证文中所提出的改进策略对网络检测性能的影响, 本文开展了一系列的对比实验. 在原YOLOv4网络的基础上, 分别进行改进. (1) 将主干网络激活函数修改为LeakyReLU函数; (2) 在(1)的基础上, 将 Res-D-CBAM 模块添加到改进的网络中, 如图2中的PANet部分; (3) 在(2)的基础上将Attention-I-F模块引入到改进网络中, 如图2中的“Attention-I-F”; (4) 在(3)的改进基础上, 使用第3.2节提出的损失函数计算训练过程中的损失值. 对以上几个改进的策略在同样的环境下分别进行训练和测试, 得到如表4所示的结果.

根据表4中数据的对比, 可以发现: 主干网络采用LakyReLU激活函数可以减少部分的计算量, 使网络总的检测时间有所减少, 且检测精度变化不大; 在此基础上, 在网络中添加Res-D-CBAM模块之后, 得到的检测精度增加到了91.63%, 相较添加之前提高了1.03%, 同时检测耗时仅增加1.47%, 证明了注意力机

制和残差连接结构对于特征信息的选择性增强具有较好的效果. 结合以上改进, 进一步将Attention-I-F模块添加到改进网络中, 从检测结果中可以发现, Attention-I-F结构的引入使得网络的检测精度91.63%提高到了93.87%, 提升了2.24%, 同时检测时间从22.81 s减少到了19.60 s, 降低了14%. 此结果表明在网络中使用多尺度卷积核提取到的更丰富的特征对检测结果有重要作用, 且利用1×1卷积减小特征图的厚度, 能够对检测速度的提高产生较大的影响. 最后, 使用改进的损失函数对网络进行训练, 可以得到检测精度上1.08%的提升. 这一结果表明通过对正负样本、难易样本的损失分别进行加权, 提高损失函数中正样本和难分类样本的权重, 可以在网络反向传播时增强正样本和难分类样本的训练, 使得最终训练得到的网络模型能够有更高的检测能力.

5 结束语

本文提出了一种结合SqueezeNet、Inception结构、残差连接以及注意力机制的网络结构, 并基于YOLOv4的损失函数, 结合focal loss改进了行人检测中的损失函数, 使得网络整体得到了4.25%的精度提升. 结合SqueezeNet的“squeeze-expand”思想以及Inception中多尺度卷积核的运用, 提出的Inception-fire结构能够很大程度上同时提高检测的速度和精确度. 改进的注意力模块结合残差连接能够在增加很少量参数的条件下有效提高网络检测精度. 在损失函数中通过调整正负样本、难易样本的权重, 可以在一定程度上提高网络的检测能力. 通过观察改进网络的检测结果, 可以发现改进网络对于密集和遮挡的人群具有较好的检测效果, 对图像中较远处小目标的检测能力也有所提升. 但由于现有的行人数据集对较小或不明显的目标物体标注的不完全, 测试时会将检测结果中的部分正确的检测判定为假正例. 在接下来的研究中, 会改进数据集问题, 降低误检率, 同时研究如何进一步提高网络的检测速度.
