B/S模式是浏览器/服务器模式, 用户界面完全在浏览器中运行. 大多数通过浏览器和各种网络办公系统访问的网站都是采用B/S模式开发的. B/S模式是 “瘦客户端”, 核心功能都集中处理在服务器端, 所以需要较低的硬件配置. 但是几乎所有客户端的处理逻辑都运行在服务器端, 给服务器造成很大的压力^[1].

随着云计算的快速发展, 人们开始使用容器在云与云之间快速构建软件的环境. 由于容器具备可移植性的特性, 所以容器的使用量有逐年上升的趋势. 早在2015年的时候, 仅有13%的使用者, 2018年增加29%的使用者. 从文献[2]对997名IT专业人士的调查, 有将近49%的受访者反馈曾经使用过Docker容器. 以Docker容器的市场价值来看, 2017年的时候仅为7.6亿美元^[3], 目前也已经增加到27亿美元. 以此显示, 容器在云计算领域的重要性, 逐年增加当中.

Docker是直接建立在操作系统上的虚拟化技术, 它可以直接使用本地的操作系统. 然而, Docker容器不只提供轻量化的虚拟环境, 与其它的虚拟化工具相比更具优越性. 所以, 在容器的形式打包和部署应用程序渐渐成为新趋势的情况下, Docker容器已经可以在云基础架构中得到广泛的部署, 例如: Amazon EC2 Container Service, Google Container Engine, Rackspace和Docker Data Center^[4].

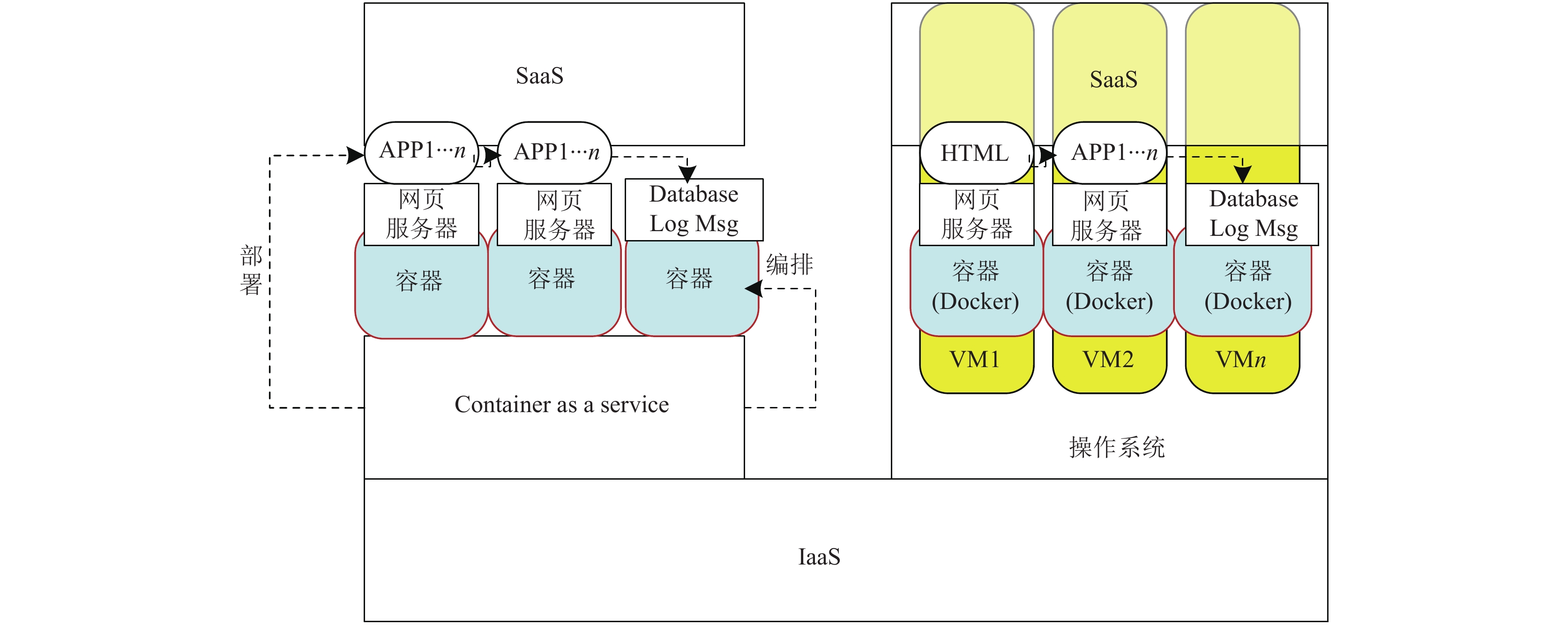

根据云计算平台的架构, 图1实现HTML的应用, 使用容器技术部署的Web服务器, 分成3层结构. 第1层是基础设施即是服务(Infrastructure-as-a-Service, IaaS), 是云计算的最底层, 主要用来提供基础资源, IaaS中间件的解决方案主要由Amazon, VMWare和IBM^[5]等大公司提供. 第2层是平台即是服务(PaaS). 显示一台物理机中, 可以安装多台不同操作系统的虚拟机, 于每个虚拟机内安装Docker容器引擎. 在Docker容器中下载特定容器镜像, 使用容器构建网页服务器以及进行数据库的管理. 第3层为软件即是服务(Software-as-a-Service, SaaS). 这是与客户连接的一层, 大多数通过网页浏览器进行接入. 在云计算平台上使用容器部署网页应用程序, 使用HTML等技术开发网页应用程序, 最后交付给客户最直接的网页浏览网址或者手机软件APP.

所以, 文献[6]初步提出在Docker环境下, Java Web快速搭建平台的设计理念, 为开发网页服务器提供一个新的思路. 然而, 在网页服务器的开发过程, 经常遇见产品的开发环境和客户的使用环境不尽相同. 所以, 每次面对一个新硬件环境的时候, 就需要重新安装一次. 这样, 容易发生人为操作的错误, 导致产品的开发、测试、维护成本增加的问题; 此外, 还会造成重复加载, 造成整体开发速度缓慢的问题. 为了有效地避免发生以上的问题, Docker容器做为一个轻量级的应用容器引擎, 不只可以解决环境不兼容的问题, 还可以保持操作环境的一致性, 减少重复安装环境的行为, 提升开发效率. 即便目前使用Docker容器技术应用在网页服务器的研究很多, 例如: Docker容器应用于Web边缘设备服务的部署^[7]、Web应用自动缩放的功能^[8]和网页服务器的负载均衡^[9]等. 但是, 尚未有对于Docker容器于网页服务器开发模式的研究. 所以, 本文将以Docker容器为基础, 分别结合Nginx技术和Flask技术, 建立有效开发网页服务器的模式.

总之, 本文针对传统B/S模式部署的网页服务器进行研究, 主要的贡献有以下3点. (1)提出DoNginx和DoFlask两种新的部署网页服务器模式, 以Docker容器为基础, 应用于云平台开发网页服务器的方案. (2)分析这两种模式与传统的模式的区别, 测试CPU占用率、产品交付完整性和数据吞吐量3种性能. 得出以Docker容器开发的网页服务器, 更具高效性和完整性. (3)实现网页开发的标准化和流程化, 提升轻量级网页服务器的开发效率.

文章结构上, 引言说明服务器的使用和背景, 分析目前开发网页服务器存在的问题, 介绍虚拟化技术, 其余的说明如下. 在第1节, 介绍网页服务器相关的研究工作. 第2节讲述B/S、DoNginx和DoFlask等3种开发网页服务器的模式. 第3节, 对这3种模式的性能进行分析和比较. 最后的结束语, 总结本文以及未来的研究方向.

1 相关工作 1.1 国内外研究近况

文献[7]提出一种基于Web服务部署的方法, 为了解决Docker API使用困难的问题, 研究更加抽象的HTTP API, 用于部署、更新、终止边缘设备上的容器.

从文献[8]可得, 人们为了满足Web高效率的需求, 会购买大量服务器或是高阶服务器进行简单的工作, 过度高效的硬件容易造成资源的浪费, 低配置的硬件将无法满足高度流量的环境. 所以, 提出混合云无限缩放Web应用的构思, 设计一个基于Docker容器的混合云平台, 实现Web应用的自动扩展, 进行容器部署和具备自动缩放特性的应用程序.

文献[10]中提到, Nginx是具备开源、轻量级、和高性能特性的服务器, 由于它的高性能和易于扩展的优点, 近年来受到开发人员的欢迎, 并且应用广泛. 通过Nginx和HTTP的处理流程, 得以动态地调整服务器的权重, 取得较佳的服务器性能.

文献[11]对Nginx的体系模块、框架结构的内部架构和实现的原理进行研究. 使用C++语言, 对Nginx的源码进行封装和扩展.

文献[12]验证Docker镜像在Python语言环境下运行的可行性, 将一台虚拟机上的Python文件打包成镜像, 上传到云平台. 然后, 在另一台虚拟机中拉取镜像, 完成两台虚拟机之间软件的交付. 这种做法, 为本文使用的Flask技术奠定基础, 因为Flask技术是基于Python的Web开发技术, 可以快速建立可交付部署的网页平台.

文献[13]说明FTP服务器上传和下载文件的功能, 同时设计与实现FTP的远程管理系统. 最终, 通过FTP远程管理系统实现FTP服务器, 缩短传输数据和提交数据的时间. 它不仅使普通客户和管理员不再记录复杂的FTP命令, 而且大大减少管理员的工作量, 提高工作效率.

1.2 符号定义

本文中涉及到的符号与意义, 见表1.

2 系统架构和模式

首先介绍FTP工具在物理机和虚拟机之间传输信息的流程, 然后介绍Docker容器的框架. 最后, 分别提出3种模式的设计与实现.

2.1 系统架构 2.1.1 FTP传输原理

FTP协议是一个在计算机网络上, 能够对用户端和服务器之间进行文件传输的应用层协议. 同时, FTP服务器进程可以为多个用户端的进程提供服务. 当FTP用户端连接FTP服务器, 遵循FTP的协议与服务器传送文件, 完成上传下载文件任务^[14].

通过FTP工具与虚拟平台之间进行通信. 在虚拟的环境中, 将文件复制到Docker容器下, 实现Nginx与HTML和Flask与HTML的交互通讯, 使Nginx和Flask可以执行HTML、JavaScript和CSS文件. 此时, 在虚拟机中的Docker, 便可以拉取Nginx镜像与创建Flask镜像, 分别将Nginx和Flask下的镜像配置文件进行部署与执行. FTP工具与Docker的关系, 如图2所示.

2.1.2 Docker架构

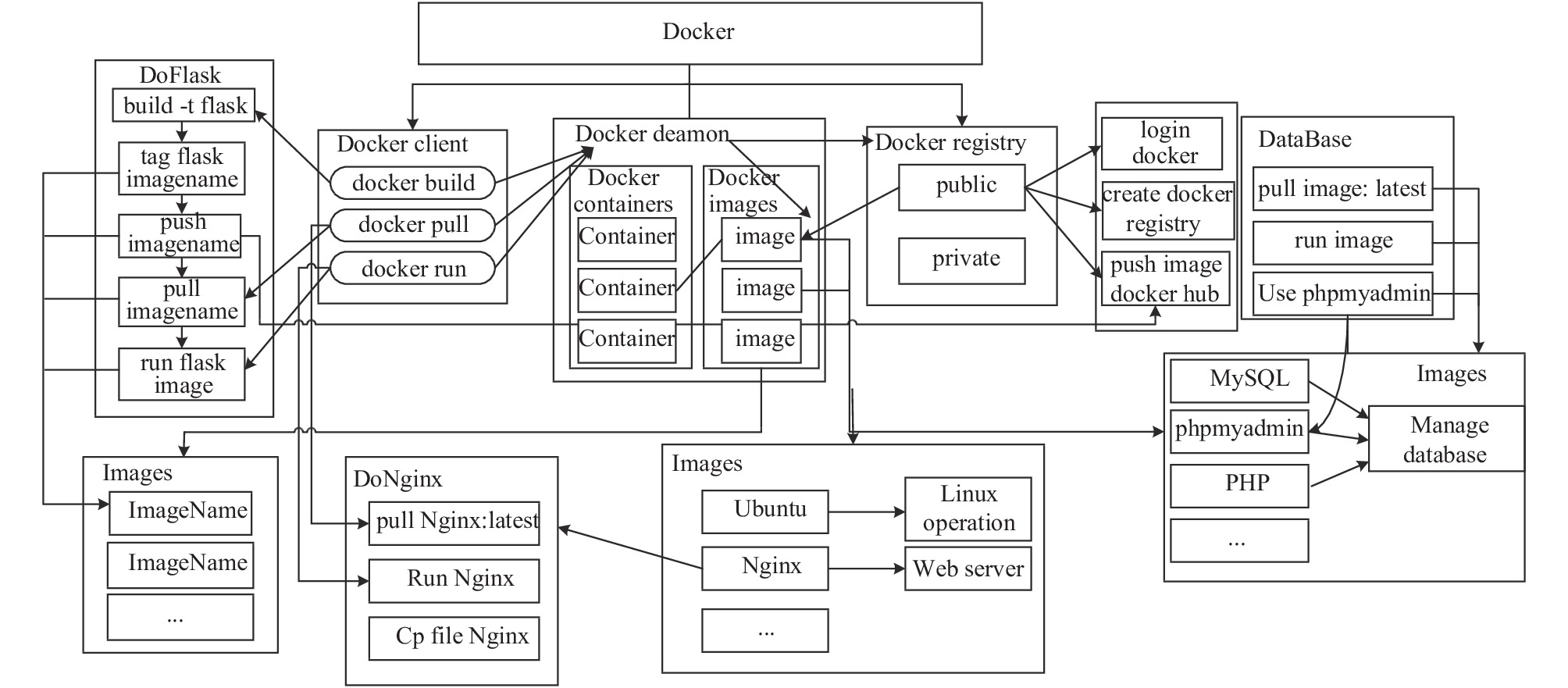

图3的Docker网页服务器架构, 显示Nginx技术和Flask技术的关系, 组成说明如下:

(1) Docker client:Docker的用户端, 是操作命令的终端. 可以在主机直接执行Docker命令, 在用户端同时与多个Docker的守护程序通信.

(2)Docker daemon:守护Docker的进程, 监听 Docker API的请求与管理Docker的对象, 例如: 镜像、容器、网络、和卷. 守护程序还可以与其它的守护程序通信, 进行管理Docker的服务.

(3)Docker image: Docker的镜像, 是一个只读文件, 用来创建运行容器. 一个镜像可以创建很多个容器, 以Dockerfile 文件指令集创建Docker镜像. 镜像包含Ubuntu、Nginx、MySQL和PHP等官方镜像, 也包括自创建镜像文件.

(4) Docker container:Docker容器, 负责应用程序的运行. 容器独立运行一个或一组应用或服务, 每个容器之间各自独立, 容器的开启、停止、和删除, 与其它容器无关. 启动镜像后生成的容器, 会自动生成容器ID和名称, 也可以自行命名容器的名称.

(5)Docker registry:Docker的仓库, 集中存放镜像文件的场所. 仓库分为公开仓库(public)和私有仓库(private)两种形式, 仓库内存放的每个镜像文件, 都有不同的标签. 在Docker Hub官网上创建的Docker账户, 容许新创建的镜像到官网, 实现镜像再利用.

2.2 系统模式

本节对DoNginx模式和DoFlask模式分别设计运行序列图, 以及运行时间优化算法, 与传统B/S模式作对比, 对网页服务器进行设计与实现.

2.2.1 传统B/S模式

B/S模式即浏览器(browser)和服务器(server)架构模式, 是对C/S模式的改进架构模式. 用户端界面是通过浏览器来实现, 极少事务逻辑在前端实现, 主要事务逻辑在服务器端实现. 这种模式将实现系统功能的主要工作集中到服务器上, 具有无需安装用户端、易于在Web上发布信息和易于扩展等优点^[15]. 同时, 简化了系统的开发、维护和使用.

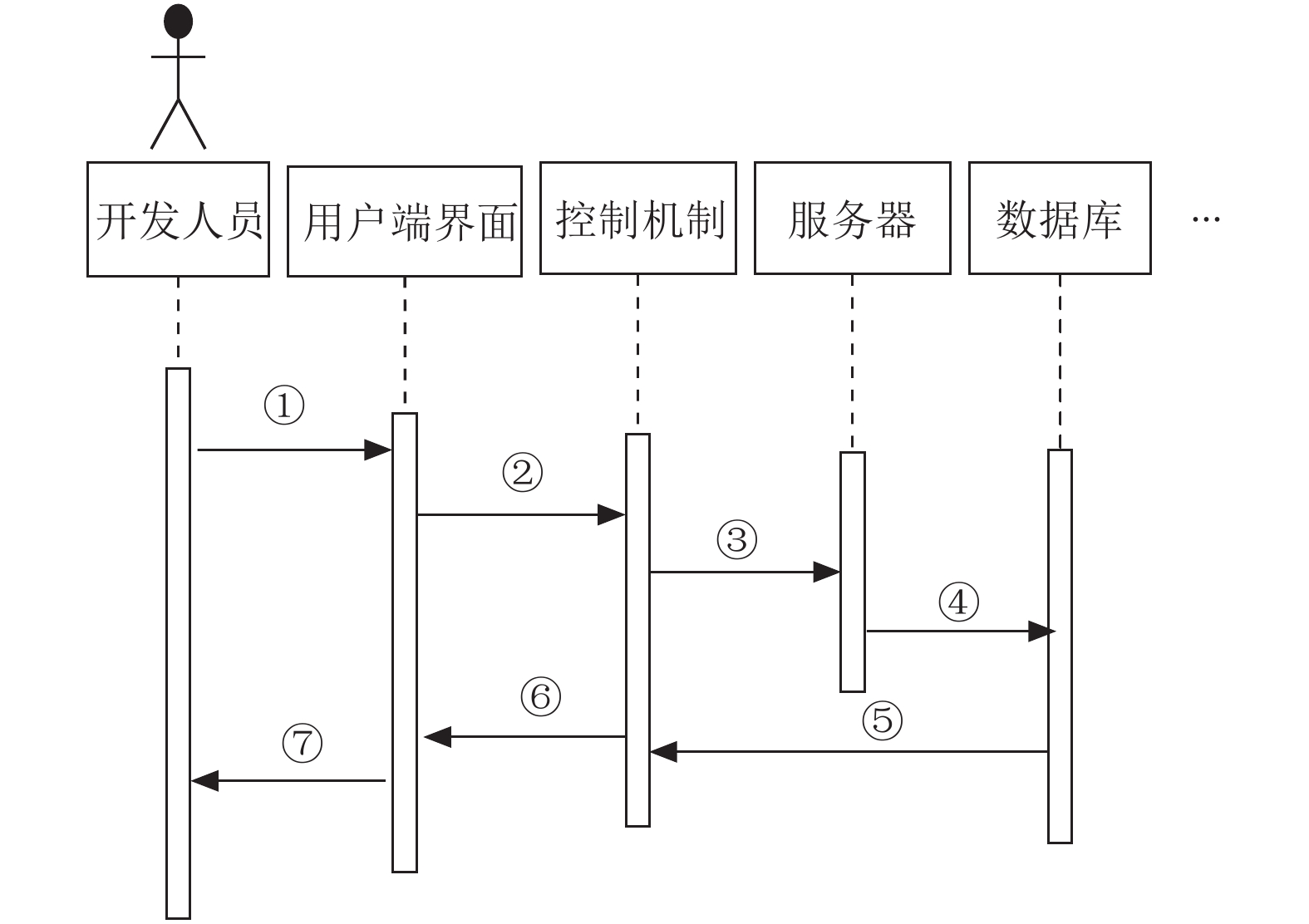

图4显示B/S模式构建网页服务器的运行序列关系, 包含用户端界面、控制机制、服务器和数据库. 用户端界面即浏览器, 负责显示结果, 是用户操作系统的接口. 控制机制即中间件, 运行在浏览器和服务器之间, 负责传递信息. 服务器负责与数据库进行连接, 提供数据服务, 通过数据库返回结果.

序列图显示开发过程, 有以下3个步骤.

首先, 开发人员通过过程①创建命令, 生成静态网页, 在用户端界面显示. 用户通过用户端界面通过过程②向服务器端发出请求, 由控制机制接收, 再通过过程③传送给服务器.

然后, 服务器接收请求命令, 通过过程④与数据库进行连接, 对数据进行存取等操作. 数据库使用过程⑤将结果反馈到控制机制, 控制机制将通过过程⑥结果继续反馈给用户端界面.

最后, 用户端界面将返回来的结果进行处理, 可以将系统的逻辑功能更好地展示出来, 再通过过程⑦显示界面.

通过式(1)计算编译运行代码文件的时间, 式(2)计算构建网页并运行的全部时间.

$ {T_{\rm{file}}}{\text{ = }}\sum\nolimits_{{{i = }}1}^{{n}} {W_{{i}}} $

(1)

$ T = {T_{\rm return}} - {T_{\rm begin}} = {T_{\rm run}} + {T_{\rm file}} $

(2)

B/S模式构建网页服务器的时间函数BSOpTime(n, T), 算法如算法1.

算法1. BSOpTime

输入:n.

输出: T.

T_begin=clock();

for i=1 to n

　　 T_file+=W_i;

Send Web to user;

T_return=clock();

T=T_return–T_begin;

return T;

end

2.2.2 DoNginx模式

Nginx是一款高性能和轻量级的Web服务器. 它依据全新的服务器开发模型, 采用事件驱动架构处理请求, 不只可以隐藏自己的IP地址, 性能优异且占据内存小, 整体运行效率远超过传统的Apache和Tomcat^[10]. 在虚拟平台, 使用Docker和Nginx技术开发Web服务器, 称之DoNginx模式.

图5显示DoNginx的运行序列关系, 包含客户所在的物理机、虚拟平台、Docker Hub、Nginx容器、FTP工具和管理平台等6个会话. 开发人员需要先创建开发项目代码, FTP工具负责将开发过程中的代码文件传到虚拟平台, 管理平台负责执行代码文件. 序列图显示的开发过程, 依序有以下3个步骤.

首先, 开发人员通过过程①启动虚拟平台, 然后通过流程②向Docker Hub请求拉取Nginx镜像, 使用⑧返回拉取结果, 若拉取成功会返回成功结果, 如果失败返回失败信息. 接下来使用过程③启动镜像生成容器并命名, 若启动成功执行过程⑦返回容器ID, 若失败返回错误信息.

然后, 使用IP地址连接FTP工具, 进行过程④, FTP工具对密钥进行检测. 连接成功后, 选择要执行的代码文件上传到虚拟机, 记作VM. 然后查看上传的结果, 若上传成功, 则在虚拟机中查看文件信息; 若失败, 则返回错误的信息. 过程⑥会从虚拟机中复制开发人员上传的n个文件到Nginx容器内部指定的文件, 形成代码文件集F={F₁, F₂, …, F_n}.

最后, 过程⑤使用管理平台设置虚拟开发环境, 执行代码文件集F. 打开网页浏览器访问Nginx容器内部网页配置代码文件F, 成功出现需要开发的网页. 使用过程⑩返回给虚拟平台反馈信息, 然后物理机中通过过程⑨访问构建的网页.

通过式(3)得到上传文件到虚拟机的时间以及将所有文件复制到Nginx镜像的全部时间. 同时, 式(4)可以得出Nginx镜像运行的时间与构建网页时间的和. 加入拉取镜像的时间后, 可以取得全部的计算时间, 如式(5).

$ {T_{\rm file}}{\text{ = }}{T_{\rm upload}}{\text{ + }}\sum\nolimits_{i = 1}^{{n}} {{{F_i}}} $

(3)

$ {T_{\rm run}} = {T_{\rm Nginx}} + {T_{\rm web}} $

(4)

$ T = {T_{\rm return}} - {T_{\rm begin}} = {T_{\rm pull}} + {T_{\rm run}} + {T_{\rm file}} $

(5)

DoNginx模式构建网页服务器的时间函数DoNginxOpTime(n, T), 算法如算法2.

算法2. DoNginxOpTime

输入: n.

输出: T.

T_begin = clock();

Send file.html + file.css + file.js to VM;

T_file = T_upload;

Send file.html + file.css + file.js to Docker.Nginx;

for i = 1 to n

　　 T_file += F_i;

T_run = run Nginx.image + Web;

Send Web to user;

T_return = clock();

T₁ = T_return–T_begin;

if T₁ == T_pull + T_run + T_file;

　　return T= T₁;

end

2.2.3 DoFlask模式

此模式是结合Docker和Flask技术, 开发网页服务器. 目前采用Python开发网页项目的主流框架, 包括Django和Flask. Django框架是广泛而全面; Flask框架偏向轻量级、简洁和灵活, 主要面向一些功能简单、需求简单和项目周期比较短的轻应用.

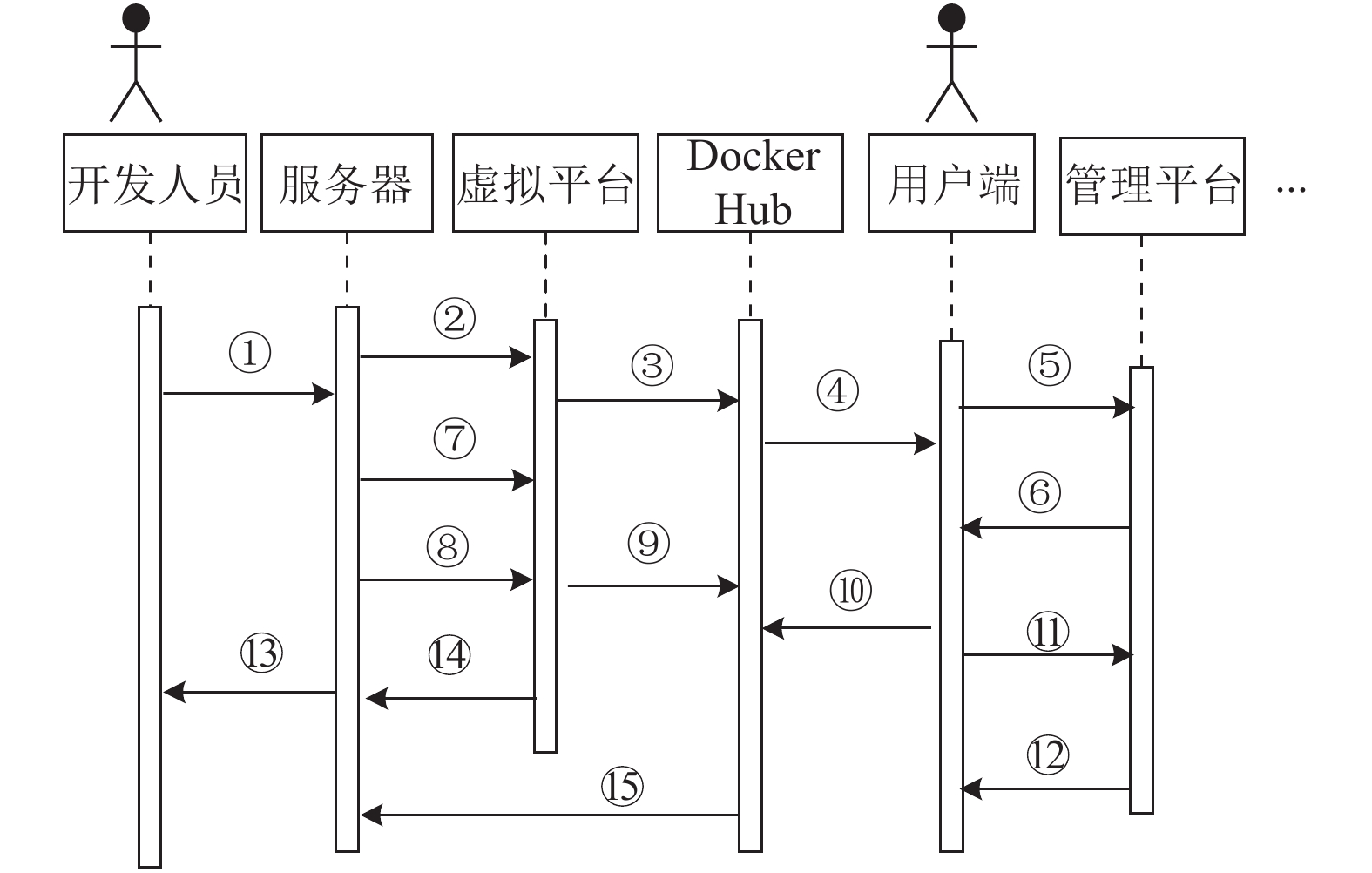

开发人员在Docker内, 创建Flask镜像, 如图6的DoFlask运行序列图, 呈现开发网页的序列流程关系. 它包含服务器、用户端、Docker Hub、虚拟平台以及管理平台. 在虚拟平台中, 开发人员需要先创建开发项目代码, 管理平台负责执行代码文件. 两者不同的地方是, Nginx需要虚拟平台从Docker Hub拉取镜像, Flask则需要服务器的虚拟平台自行创建镜像, 然后上传到Docker Hub, 再使用用户端虚拟平台拉取镜像. 如图6的服务器做为开发端服务器, 负责创建镜像, 用户端的虚拟平台负责测试结果.

依照序列图显示, 整体的开发过程, 有以下4个步骤.

首先, 开发人员通过过程①创建镜像文件, 创建Python文件、requirements文件和Dockerfile文件. requirements文件用于记录所有依赖包及其精确的版本号, 以便新环境的部署. 然后, 导出打包项目, 依赖不同环境的依赖包和环境包, 以便后续迁移项目的使用. 在通过Dockerfile文件, 便可以自动创建镜像或自行定义创建. 然后, 启动开发端服务器, 在虚拟平台中通过②和⑦安装Python环境和Flask软件包. 若是安装成功, 则返回成功信息; 若失败, 则返回错误信息.

其次, 使用过程⑧创建Web包镜像, 即把过程①创建的文件打包, 使用如下命令.

$　sudo　docker　build　<DockerfilePath>　-t <ImageName> [:TAG]

当使用⑭检查创建结果, 若创建成功, 则返回成功信息. 使用过程③登录Docker Hub账户, 输入用户名密码, 进行检测. 通过过程⑨将镜像文件上传到Docker Hub中的仓库, 使用过程⑮返回上传结果, 若上传成功, 则在Docker Hub仓库中可以找到此镜像.

第三, 在用户端中使用过程④拉取上传到Docker Hub仓库的镜像, 并且使用过程⑩返回拉取结果. 通过过程⑤, 启动拉取成功的镜像; 使用过程⑥, 返回启动的容器ID.

最后, 在管理平台中, 通过过程⑪访问启动的Flask容器, 查看内部的Web配置文件. 使用IP地址访问浏览器, 从过程⑫返回访问结果.

式(6)得出上传镜像和拉取镜像的全部时间, 从式(7)可以计算全部的时间. 然而, 式(8)是运行Flask镜像时间与构建网页时间的和.

$ {T_{\rm file}} = {T_{\rm push}} + {T_{\rm pull}} $

(6)

$ T = {T_{\rm return}} - {T_{\rm begin}} = {T_{\rm run}} + {T_{\rm build}} + {T_{\rm file}} $

(7)

$ {T_{\rm run}} = {T_{\rm Flask}} + {T_{\rm web}} $

(8)

DoFlask模式构建网页服务器的时间函数DoFlaskOpTime(n, T), 算法如算法3.

算法3. DoFlaskOpTime

输入: n.

输出: T.

T_begin = clock();

Server:

　Build image in Docker.Flask;

　 T_push = send image to Docker Hub;

User:

　 T_pull = pull image in Docker Hub;

　 T_run = run Flask.image + Flask.Web;

　Send Web to user;

　 T_return = clock();

　 T₁ = T_return–T_begin;

　if T₁ == T_build + T_run + T_file;

　　return T = T₁;

　end

2.3 数据库管理

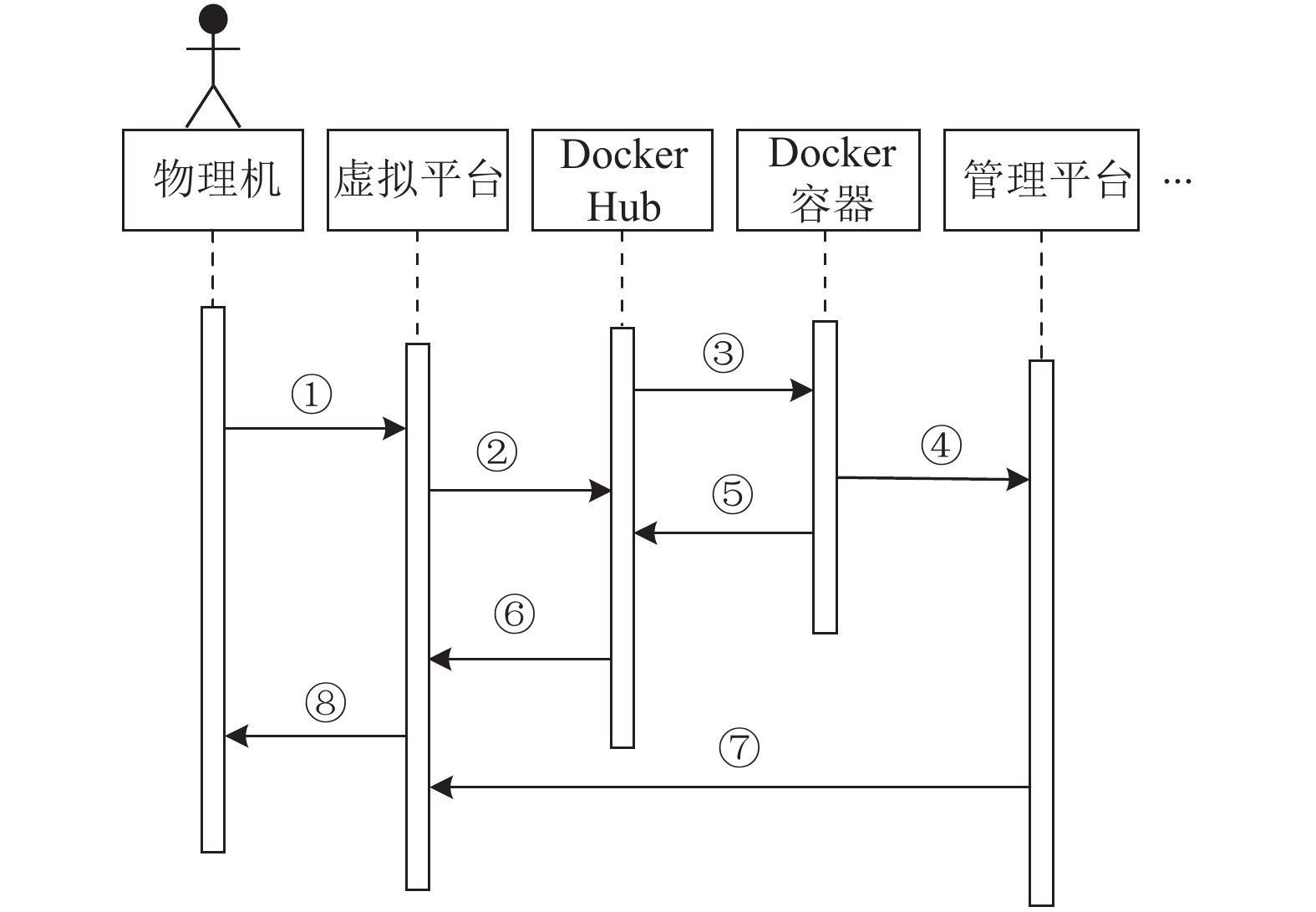

图7的数据库管理运行序列关系, 包含虚拟平台、管理平台、Docker Hub和Docker 容器. 在虚拟平台的阶段, 使用Docker和phpmyadmin技术管理数据库. 开发人员需要先拉取镜像, FTP工具负责将开发过程中的代码文件传到虚拟平台, 管理平台则负责设置虚拟开发环境. 总之, 图7的序列图显示开发过程, 总结以下3个步骤.

首先, 开发人员通过过程①启动虚拟平台, 然后通过流程②向Docker Hub请求分别拉取MySQL、PHP、phpmyadmin镜像. 使用过程⑥返回拉取的结果, 若是拉取成功则会返回成功结果; 反之, 则返回失败信息. 接下来使用过程③run命令启动3种镜像, 分别生成各自的容器并命名. 若是启动成功, 则执行过程⑤, 返回容器ID; 若失败, 则返回错误信息.

然后, 使用IP地址访问phpmyadmin浏览器网页. 进行过程④, 管理平台对输入的用户名密码进行检测. 若是检测成功, 则登录到数据库. 使用网页版数据库管理工具对数据库进行操作, 并使用过程⑦, 返回结果; 若失败, 则返回错误信息.

最后, 通过SQL语句对数据库进行操作, 使用过程⑧, 反馈信息给虚拟平台, 让物理机可以直接访问数据库网页.

式(9)计算拉取全部镜像的时间, 式(10)计算启动全部镜像与构建网页时间的和. 式(9)加式(10)加编译SQL语句时间为总时间, 如式(11).

$ {T_{\rm pull}} = \sum\nolimits_{i = 1}^n {{P_i}} $

(9)

$ {T_{\rm run}} = \sum\nolimits_{i = 1}^n {{P_i} + {T_{\rm web}}} $

(10)

$ T = {T_{\rm return}} - {T_{\rm begin}} = {T_{\rm pull}} + {T_{\rm run}} + {T_{\rm sql}} $

(11)

连接静态网页服务器和数据库的时间函数DBMOpTime(n, T), 算法如算法4.

算法4. DBMOPTime

输入: n.

输出: T.

T_begin = clock();

for i = 1 to n

　 T_pull += P_i;

　 T_run += P_i;

　 T_run = T_run + T_web;

　Send Web to user;

　 T_return = clock();

　 T₁ = T_return – T_begin;

　if T₁ == T_pull + T_run + T_sql

　　return T = T₁;

end

3 实验结果与分析

本节通过搭建Windows和虚拟机环境的实验场景, 设计了测试CPU、完整性、吞吐量的实验. 实验的配置环境的物理机操作系统为Windows 10, 64-bit X86系统. 物理机的处理器为Intel(R) Core(TM)i5-8265U CPU 1.60 GHz, 内存为8192 MB RAM, 硬盘为高速固态硬盘, 512 GB. 实验用的虚拟机操作系统为Ubuntu 16.04 LTS, 包括1个CPU和20 GB内存. 内设的实验软件环境, 如表2.

3.1 实验结果

通过传统B/S、DoNginnx和DoFlask三种模式, 对开发Web应用程序的过程进行实验, 以Google的cadvisor技术监控容器. 检测的过程, 针对CPU的占用情况、产品交付的完整性和服务器的吞吐量, 得到下面的结果.

3.1.1 CPU测试

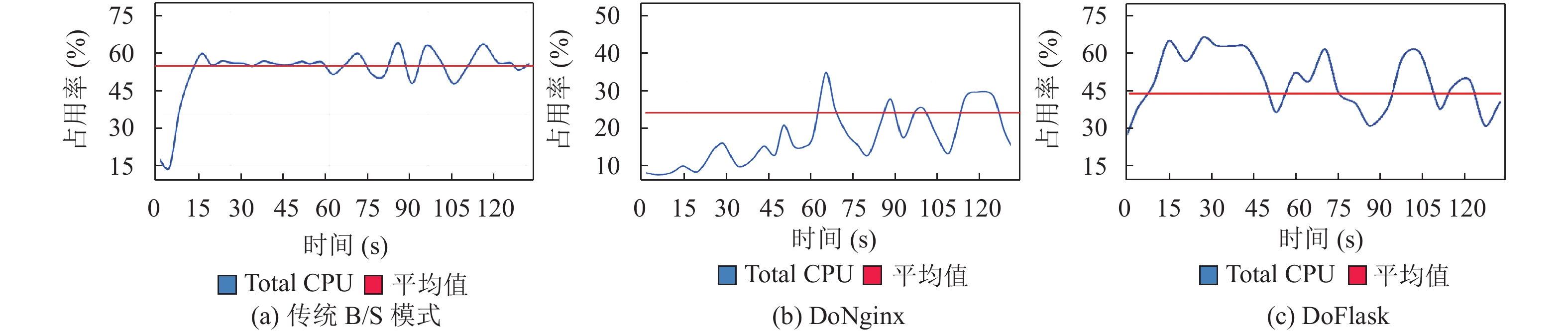

图8显示CPU测试的结果, 观察各种方法在CPU的占用率. 依序图8(a)为传统B/S模式的CPU占用率, DoNginx模式CPU占用率为图8(b), 以及图8(c)的DoFlask模式CPU占用率. 图上显示, 传统方法的CPU占用率逐渐上升后趋于平稳. 其次, DoNginx模式的CPU虽然起伏不定, 但是占用率为最低. 最后, DoFlask模式在实验初期消耗大量CPU, 后期逐渐下降并趋于平稳. 这几个实验横轴均为4T, 每个T为30 s. 依照式(12)得出图8的平均值, 依序分别为56%, 24%, 和43%. 由此可知, DoNginx模式占用的CPU最低, 而B/S模式的占用率最高, 消耗的资源最多.

$ \overline X = \frac{{\displaystyle\sum\nolimits_{i = 1}^n {{X_i}} }}{n} $

(12)

3.1.2 吞吐量测试

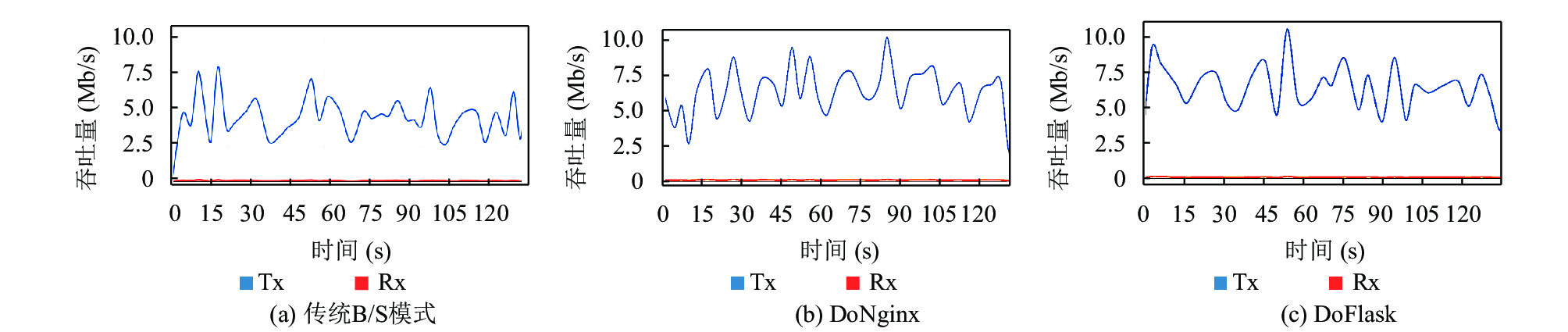

图9为吞吐量的测试分析图, 显示各种方法的数据吞吐量. 依图9(a)–图9(c)的顺序显示, 传统B/S模式、DoNginx模式和DoFlask模式的吞吐量. 由此可知, 传统方法的吞吐量在2.5 Mb/s与7.5 Mb/s之间, 其次, DoNginx模式的吞吐量在中间部分逐渐上升后又稍微下降并趋于平稳. 然而, DoFlask模式的吞吐量起伏不定, 却始终高于5 Mb/s. 依照式(12)可以得出平均值, 依序为4.8 Mb/s、3.8 Mb/s和4.2 Mb/s. 故此, 结论是B/S模式数据吞吐量最大, 传输数据效率最快, 而DoNginx模式数据吞吐量最少.

3.1.3 产品交付完整性测试

测试的过程, 主要经过两个步骤: (1)在服务器部署Web应用程序, 完成后传输到用户端. (2)在用户端, 对Web应用程序进行检测.

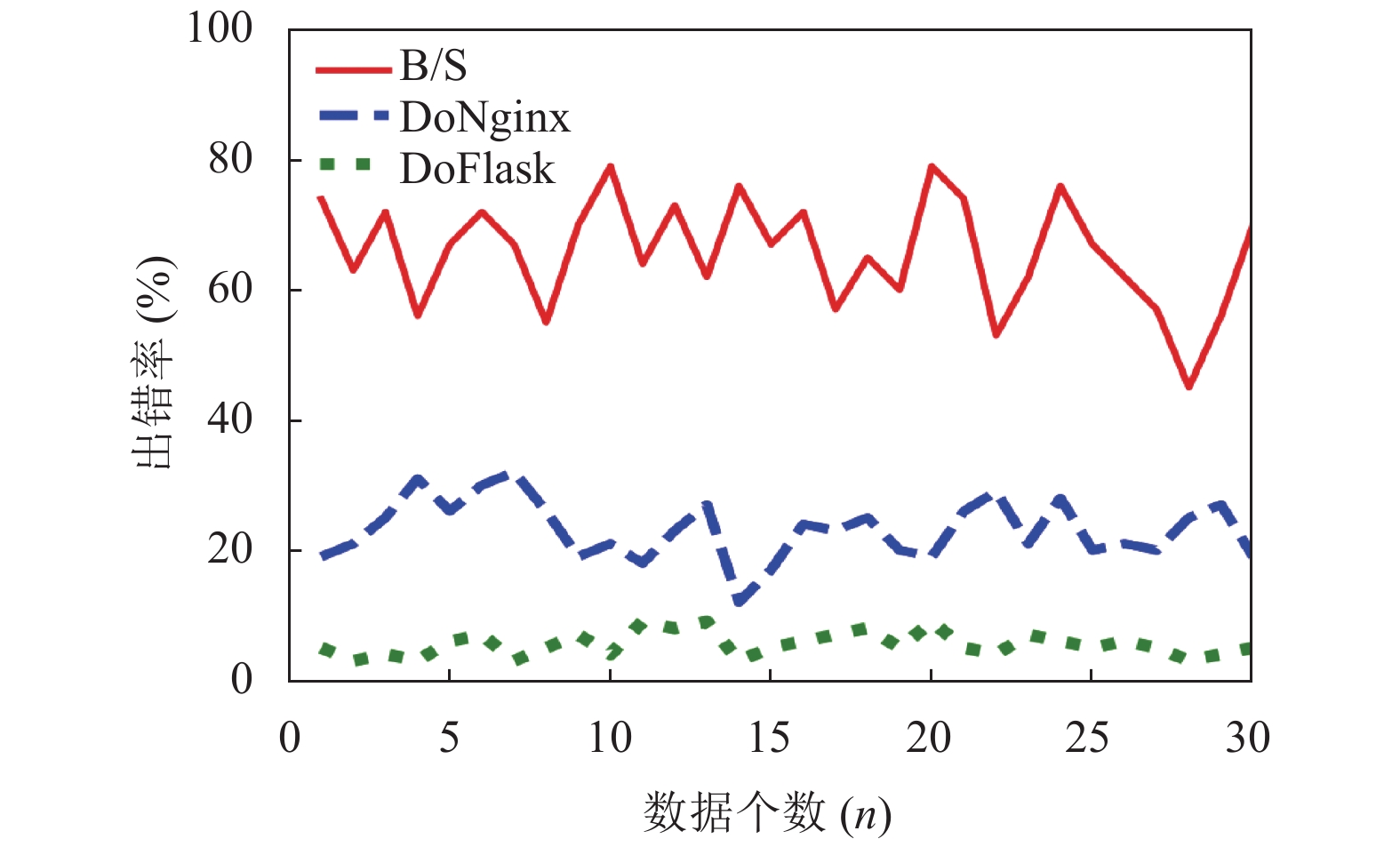

在进行30个产品的传输后, 发现环境不兼容导致的错误有模块错位、数据消失以及样式出错等. 图10是测试后得出的结果, 传统B/S模式开发的产品, 传输到与开发环境不同的用户端后, 70%会出现以上错误, 需要开发人员继续进行维护. 而且出错率不稳定, 难以预测结果. 以DoNginx模式开发的产品, 传输到不同环境用户端后, 20%会出现错误. 使用DoFlask开发的产品, 出错率仅为5%, 并且数据保持稳定, 可以对未来的实验结果进行推测.

总结实验测试的结果. 首先, 使用DoNginx技术的CPU占用率最低、效率高、内存占用较少和产品交付的出错率较低; 其次, 使用DoFlask技术对CPU的占用率较低、占用内存最少, 并且具有环境兼容性, 大大提高产品交付的稳定性; 最后, 传统的B/S模式对CPU占用率最高、占用的内存最多和产品交付的出错率最高.

3.2 实验分析

本节对3种模式性能测试实验结果进行分析.

(1) 分析CPU占用率. 第一, 使用DoNginx设计方案得到的产品运行速率快、数据传输效率高、在浏览器调试代码方便、开发效率高且CPU占用率低. 第二, 使用DoFlask的设计方案使产品可靠性与稳定性, 大幅提高; 通过可以打包生成镜像的技术, 提高产品重复利用率. 第三, 经过大量验证性实验得到的数据知道, 使用Docker轻量级容器技术, 将会比使用传统B/S技术节约20%左右的CPU利用率, 平均减少50%的内存使用量.

综合以上分析, 图11显示系统每Ts (实验设置为30 s)收集CPU的利用率, 以及这3种模式在不同阶段的比较.

在图11的0–T时间段部分, 可以看出此时DoFlask占用CPU最多. 然而, 传统B/S模式占用的CPU利用率比较少, 这是因为此时处于修改代码的状态; 2T–4T时间段是处于程序执行的状态. 在T–2T时间段的部分, 可以发现DoNginx和DoFlask都达到最大值, 因为这两种方案都处于执行的状态, 消耗资源最大. 然而, 在2T–3T的时间段, DoFlask处于创建镜像的状态, 无需消耗大量的资源. 3T–4T的时间段内, 在另一台服务器的DoFlask, 处于拉取镜像和执行程序的状态, 此时消耗资源较多. 所以, 可以得知无论在哪一阶段, DoNginx都是CPU占用率最低的技术, DoFlask紧随其后.

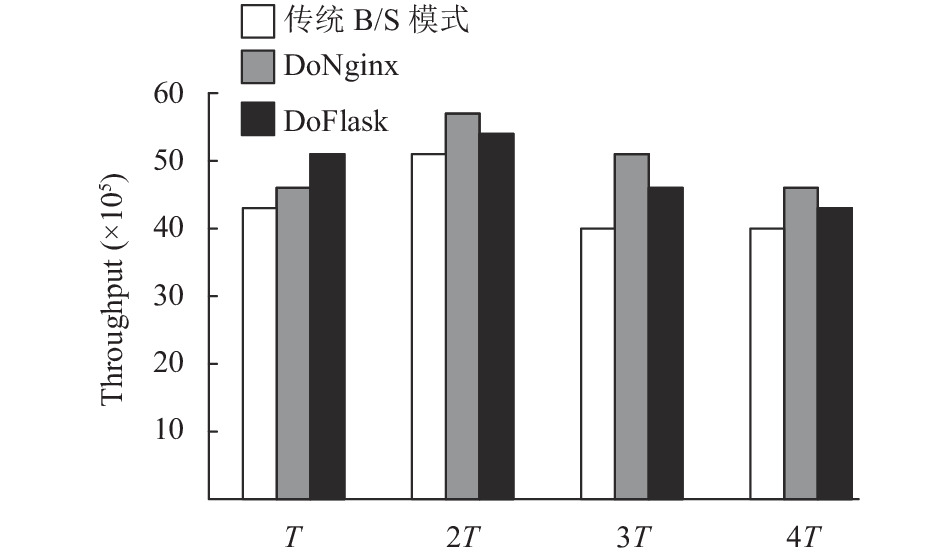

(2) 分析数据吞吐量. 经由图12的吞吐量比较图乃是以每一个T s (30 s)为单位, 收集数据传输吞吐量后分析, 有以下两点. 第一, 传统B/S模式部署网页的优点是传输数据速度快, 数据吞吐量大, 并且较为平稳. 第二, DoNginx和DoFlask技术在前期的数据传输量小, 后期逐渐增加, 这是因为T–3T时间段任务是拉取和生成镜像; 3T–4T时间段任务是执行程序.

(3) 分析交付完整性. 使用DoFlask模式创建网页, 将开发网页服务器的文件打包生成镜像, 然后上传到云空间, 可以在其它服务器下载并启动此镜像. 这种方法完美的解决环境不兼容的问题, 保证交付产品的完整性. 所以DoFlask模式交付完整性最高.

根据以上的3点分析, 归纳内容如表3. 它显示各个系统模式的性能测试结果.

(4) 分析变异数状态. 根据收集的数据, 式(13)得出标准差, 使用式(14)得出变异数. 从变异数变异的程度, 可以看出3种模式彼此之间的不同.

$ \sigma {\text{ = }}\sqrt {\frac{{\displaystyle\sum\nolimits_{i = 1}^n {({X_i} - \overline X )} }}{N}} $

(13)

$ {{Var}} ({{x}}){{ = }}\frac{\sigma }{{\overline {{X}} }} $

(14)

总结得出表4, 发现CPU的变异程度大于完整性测试, 完整性测试大于数据吞吐量. B/S模式的CPU占用率和吞吐量的变异程度较高, 完整性测试变异程度最高. DoNginx模式的CPU占用率变异程度最高, 吞吐量和完整性测试变异程度较低. DoFlask模式的CPU占用率和完整性测试变异程度最低, 吞吐量变异程度较高. 所以, B/S模式总体变异数最大也最不稳定; DoNginx模式变异数较低, 较为稳定; DoFlask模式变异数最低, 最为稳定.

综合B/S模式、DoNginx和DoFlask模式建构的网页服务器过程, 分析测试的性能后得出结论: 利用DoFlask模式建构网页服务器比传统B/S模式和DoNginx下的建构交付完整性提高20%–65%个级别, CPU占用率较低, 并且缩小内存占用量, 明显具备开发上的优势.

4 结论与展望

针对现有的B/S模式开发网页服务器存在数据传输慢、资源占用大且不兼容的缺点, 提出了新型的Docker技术分别结合Nginx和Flask的模型. 对3种开发模型进行研究和测试, 根据3种模式在开发性能和兼容性的不同, 推断出最适合开发网页的模式为DoFlask模式, 为开发人员和运维人员节省大量开发交付与等待的时间, 降低产品环境更新过程中可能的出错率. 此外, 服务器虚拟化技术打破单应用单服务器的传统部署模式, 提高硬件资源的利用率, 简化服务器的运维管理工作, 从而降低管理费用.

无论用DoNginx或者DoFlask结合数据库技术, 都可以快速地搭建Web系统. 对于一般的初学者而言, 需要了解和掌握全部的技术, 还是需要一定的时间学习和探索. 未来可以结合这两种技术, 提供即便没有开发经验的初学者, 只要填入需求, 依照发展的新算法, 便能够自动推荐并且直接生成基本网页的系统.
