面向虚拟私有网的网络设备虚拟化技术
陶志勇1,2, 张锦2,3, 阳王东2, 唐铁斌1
1. 长沙民政职业技术学院 软件学院, 长沙 410004;
2. 湖南大学, 长沙 410082;
3. 湖南师范大学, 长沙 410012
收稿日期：2021-04-11; 修改日期：2021-05-11; 采用时间：2021-06-30; csa 在线出版时间：2022-01-17
基金项目：国家自然科学基金(61872127); 湖南省教育厅资助科研项目(19C0106)
通讯作者：张锦, E-mail: mail_zhangjin@163.com.
摘要：针对边缘设备随着接入的分支机构增多, 需处理的公网与私网数据爆增, 导致边缘设备负载过重, 影响数据的正常交互. 为此, 分析了产生问题的根源, 提出了网络设备虚拟化技术与多协议标签交换与边界网关协议技术相融合的解决方案. 为验证方案的可行性, 借助实验室设备, 搭建了方案所需环境, 完成了方案的部署. 部署完成后对方案的可用性、数据访问控制与隔离、数据的分布式处理与负载分担进行了测试, 并与传统方式在设备冗余性、扩展性、管理性等10个维度进行了对比. 测式与对比结果表明, 该方案能在边缘设备上实现数据的分布式处理与负载分担, 优于传统方式, 是一种有效的VPN解决方案.
关键词: 虚拟私有网    网络    设备    虚拟化
Network Equipment Virtualization Technology for Virtual Private Network
TAO Zhi-Yong1,2, ZHANG Jin2,3, YANG Wang-Dong2, TANG Tie-Bin1
1. College of Software, Changsha Social Work College, Changsha 410004, China;
2. Hunan University, Changsha 410082, China;
3. Hunan Normal University, Changsha 410012, China
Abstract: As the number of branches connected to edge devices increases, the public and private network data that needs to be processed explodes, causing the edge devices to be overloaded and affecting the normal interaction of data. To solve these problems, this study analyzes the root cause of the problems and proposes a solution that integrates network equipment virtualization technology with multi-protocol label switching and border gateway protocol technology. For the feasibility verification of the solution, with the help of laboratory equipment, the environment required for the solution is built, and the deployment of the solution is completed. Then, the solution’s availability, data access control and isolation, distributed data processing and load sharing are tested, and it is compared with traditional methods in ten dimensions such as equipment redundancy, scalability, and management. The test and comparison results show that the solution can realize the distributed data processing and load sharing on edge devices, and it is superior to traditional methods as an effective VPN solution.
Key words: virtual private network     network     equipment     virtualization

1 引言

随着企业业务的发展, 越来越多的企业采用VPN(virtual private network, 虚拟私有网)的方式保障企业总部与各分支机构及业务合作伙伴数据的交互. 而随着企业分支机构、业务合作伙伴呈爆炸式的增长, 传统VPN如GRE[1]、L2TP[2]、IPSEC[3]方式构建的VPN由于隧道需静态建立, 每一个分支机构、业务合作伙伴需要分别构建其隧道, 使得隧道的建立呈平方增长, 这种静态隧道的部署方式配置繁杂、管理困难、业务数据的隔离实现复杂, 已满足不了企业发展的需要[4].

而MPLS (multi-protocol label switching, 多协议标签交换[5])的LDP (label distribution protocol, 标签分发协议)根据公网路由信息能动态生成标签转发表, 其标签转发表的形成为私网数据穿越公网提供了通道. 对于企业各分支机构或合作伙伴业务数据的隔离, 由于 BGP (border gateway protocol, 边界网关协议)[6]可以为不同的业务数据打“标记”, 并根据其“标记”来识别与控制业务数据的访问. 因此, 越来越多的企业青睐于采用MPLS构建天然隧道, 采用BGP控制数据的访问与隔离, 目前MPLS与BGP技术构建的VPN应用越来越广泛[7-9].

然而, 随着企业接入的分支机构及合作伙伴爆炸式增长, 对运行MPLS与BGP技术的设备性能是一大考验. 因为该设备处于公网与私网的交界处, 不但要处理来自公网的数据, 而且需要处理来自各分支机构的私网数据. 当需处理的数据量超过设备所承载的范围, 会影响到数据的正常交互, 严重时导致设备宕机[10, 11].

IRF (intelligent resilient framework)[12]是一种基于云计算的网络设备虚拟化技术, 该技术可以将多台物理设备虚拟成一台逻辑设备, 逻辑设备融合了所有物理设备的资源, 可以多台物理设备对数据进行分布式的处理与负载均衡. 因此, 本文将该技术与MPLS与BGP技术相结合, 采用IRF实现数据的分布式的处理与负载均衡; 采用MPLS构建隧道, 为私网数据穿越公网提供通道; 采用BGP实现数据的访问控制与隔离, 进而为企业构建一个稳定、可靠、安全的虚拟私有网, 为企业稳步发展保驾护航[13-15].

2 方案设计

为了更好地阐释该设计方案相比传统方式的优越性, 方案构建了两个网络拓扑, 一个是采用传统方式构建的网络拓扑, 另外一台是采用网络设备虚拟化技术构建的网络拓扑. 图1是采用传统方式构建的网络拓扑. 在图1所示的网络拓扑中, 在公网的边缘设备A、公网设备、边缘设备B上构建一条隧道, 并在边缘设备上分别给分支机构A设备与企业总部机构A设备、分支机构B设备与企业总部机构B设备构建其独立的虚拟私有网, 分别是VPNA与VPNB. 通过隧道来传输分支机构A与企业总部机构A、分支机构B与企业总部机构B的私网数据.

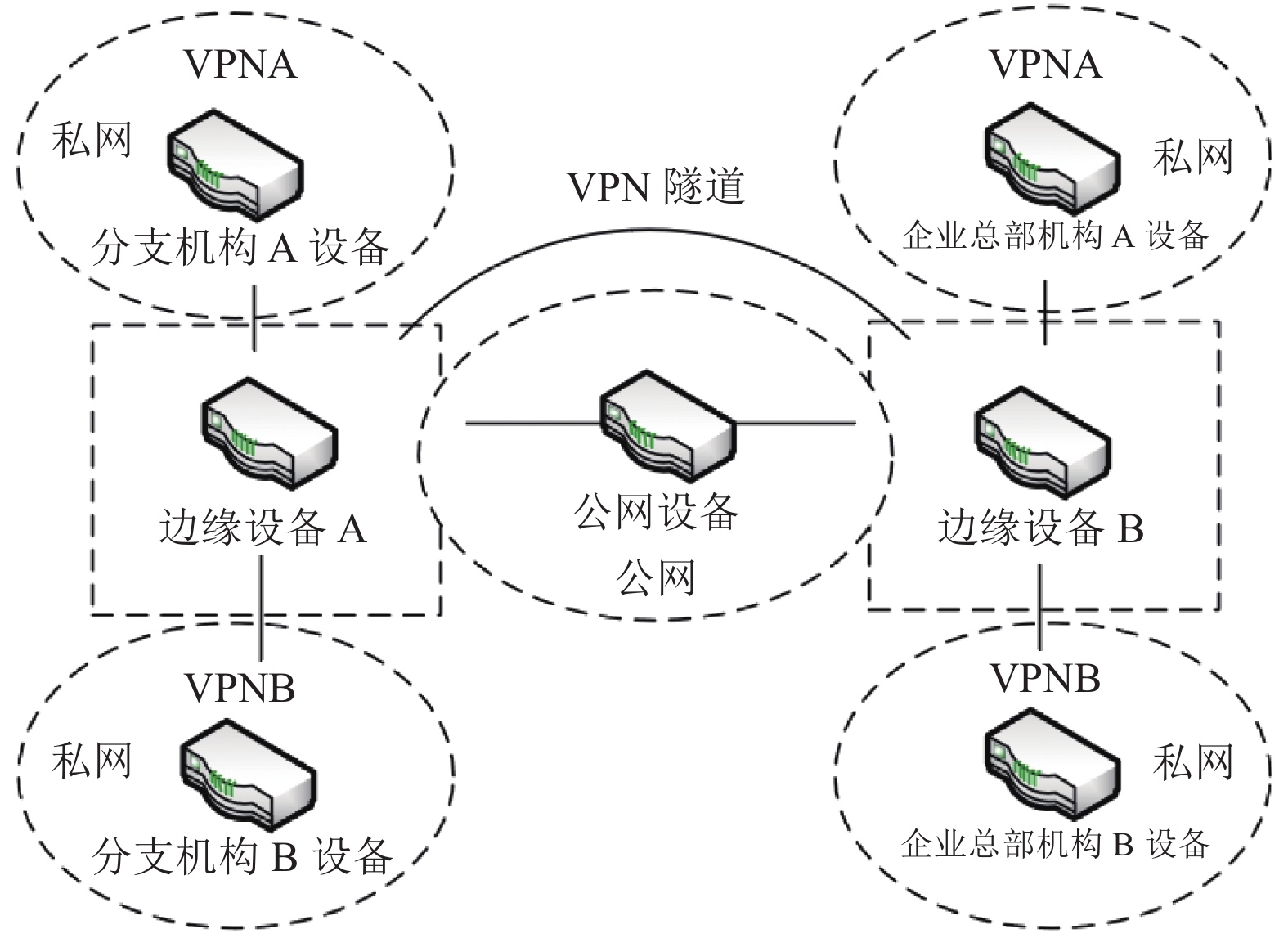

图 1 传统方式构建的网络拓扑

而采用网络设备虚拟化技术构建的网络拓扑如图2所示. 该网络拓扑为了后续描述的方便, 将传统方式拓扑图中的分支机构A与分支机构B分别表示branch1、branch2; 企业总部机构A与企业总部机构B称之为h1、h2; 连接分支机构A与分支机构B的两台边缘设备表示为ed1、ed2, 两台边缘设备虚拟化后的设备表示为v1; 连接企业总部机构A与企业总部机构B的边缘设备分别称之为ed3、ed4, 两台边缘设备虚拟化后的设备表示为v2. 在该网络拓扑中, 分支机构A与分支机构B、企业总部机构A与企业总部机构B采用了相同的私网地址, 而通过方案的访问控制与隔离技术, 即使采用了相同的地址, 也不会引起地址的冲突.

实现branch1与branch2、h1与h2业务数据的隔离, 由v1、v2分别负载分担branch1与branch2、h1与h2业务数据, 以及branch1与h1、branch2与h2的私网数据穿越公网, 保障其私网数据的交互, 其方案的设计理念如图2所示.

(1)首先采用网络设备虚拟化技术IRF将ed1与ed2、ed3与ed4分别虚拟成v1与v2, 为分布式处理与负载分担branch1与branch2、h1、h2的私网数据奠定基础. 虚拟化部署成功后, 采用多进程与虚拟路由技术相结合的方式实现branch1与branch2、h1与h2私网数据的本地隔离, 进而加强数据的安全性.

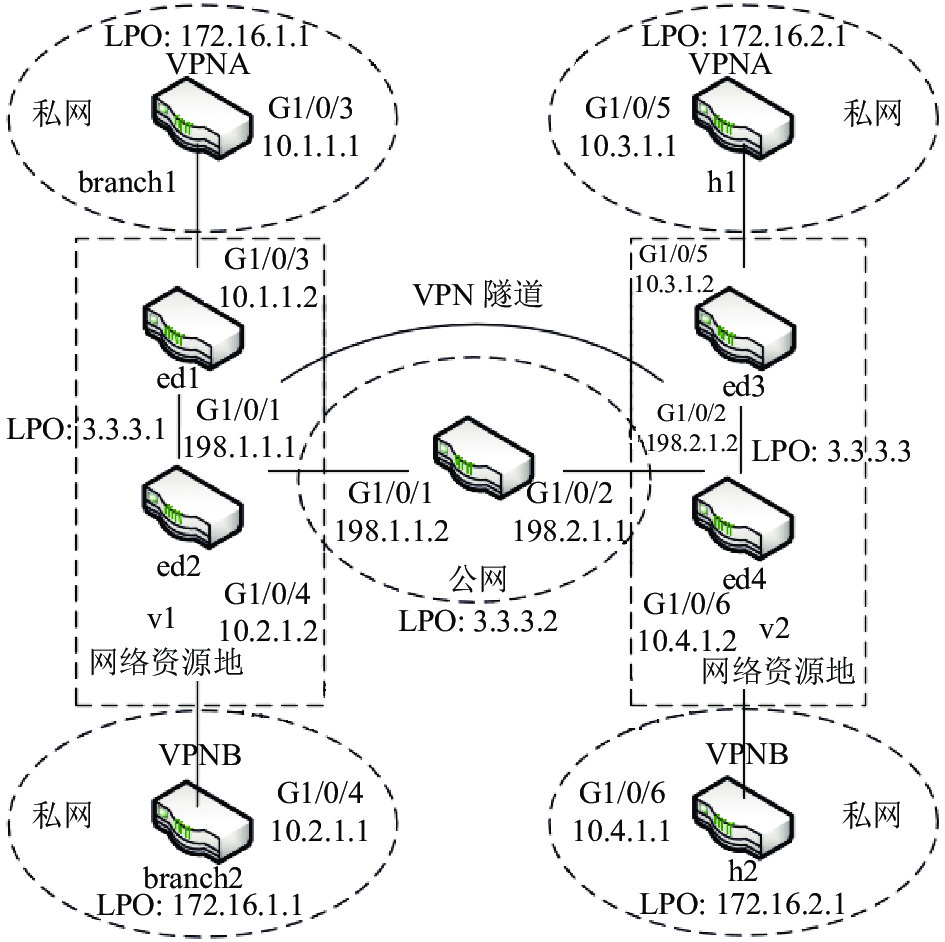

图 2 采用网络设备虚拟化技术构建的网络拓扑

(2)其次在v1、p、v2设备上, 部署MPLS技术, 生成标签转发表, 根据标签转发表来构建动态隧道. 为branch1与branch2、h1与h2私网数据穿越公网提供通道.

(3)最后在v1与v2设备上, 部署BGP技术, 借助其BGP的LABEL属性为branch1与branch2、h1与h2私网数据打上不同的“标记”, 即使branch1与branch2、h1与h2采用了相同的私网地址, 根据其标记也可以识别. 同时部署BGP的RT (route target)属性控制其branch1的私网数据穿越公网后, 只能与h1进行业务数据的交互, 不能与h2进行业务数据的交互. 同理, branch2的私网数据只能与h2交互, 不能与h1交互. 通过上述两种BGP属性实现私网数据的访问控制及私网数据的隔离, 保障了数据的安全.

3 方案实现

为了验证设计理念的可行性与优越性, 借助其实验室的网络设备, 搭建设计理念图2所需的环境, 通过网络资源池的构建、隧道的建立、私网数据的控制与隔离完成方案的部署.

(1)网络资源池的构建

图2中ed1与ed2能否虚拟成v1, 直接影响能对branch1与branch2进行分布式处理与负载分担. 而实现图2拓扑中ed1与ed2的虚拟化, 需将两台设备规划于一个域中进行管理, 并保障两台设备在域内成员编号的唯一性. 同时, 分别在两台物理设备上创建其对应的逻辑端口, 将两台设备相连的物理端口与逻辑端口绑定. 上述部署完成后, 在两台设备运行irf-port-configuration active指令使两台物理设备ed1与ed2进行竞争选举, 竞选胜出的一方成为该资源池中的主设备, 另外一台成为从设备, 在资源池中对主设备的部署都会同步到从设备. 图3是采用上述方法部署后, 在ed1上查看网络设备虚拟化的情况, 从图3的结果说明已将ed1与ed2两台物理设备成功虚拟为一台逻辑设备. 而对于ed3与ed4设备的虚拟, 其方法与ed1与ed2相同, 在此不再赘述.

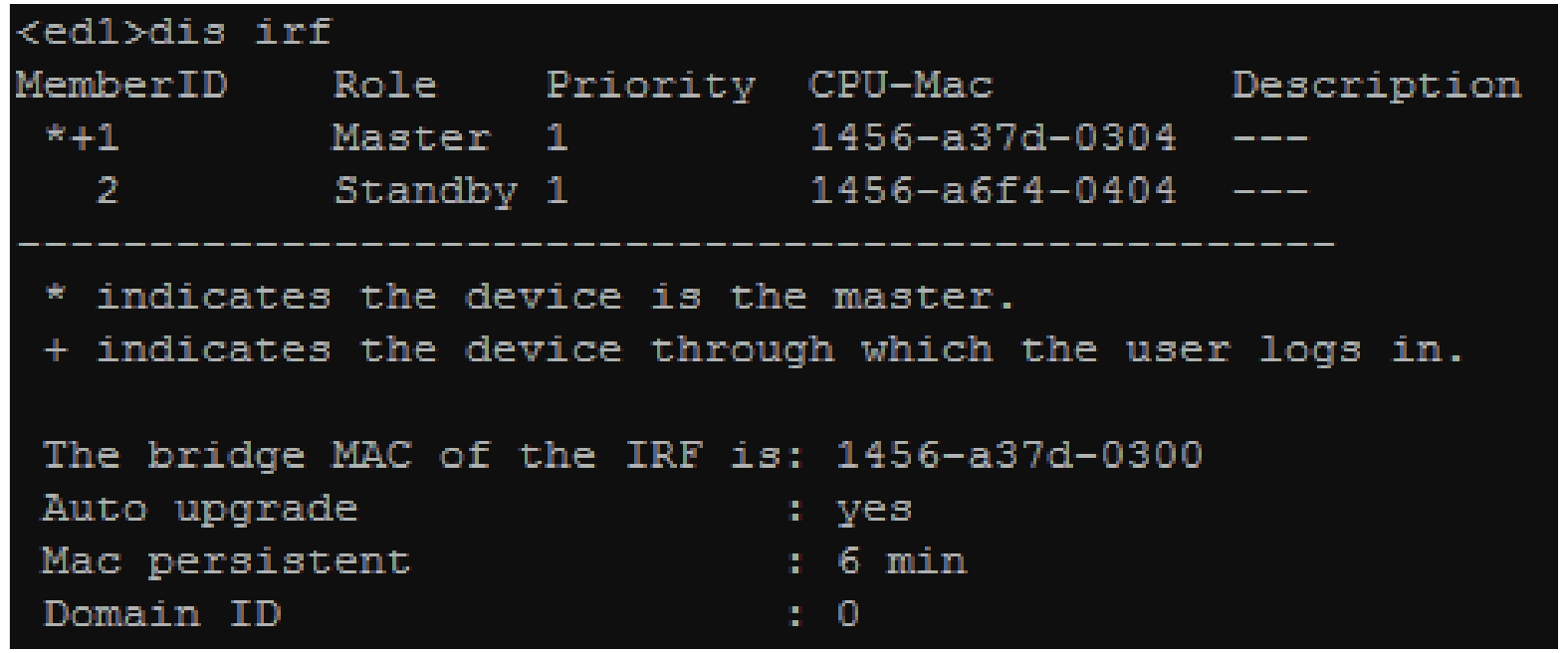

图 3 ed1与ed2的资源池构建

(2)网络资源池上隧道的建立

网络资源池的构建使ed1与ed2、ed3与ed4能对branch1与branch2、h1与h2私网数据进行分布式处理与负载分担. 而branch1与h1, branch2与h2私网数据的交互需在图中的网络资源池上构建一条穿越公网的隧道. MPLS技术的标签分配协议分配的标签转发表是一种天然隧道. 因此, 在该方案中, 在v1、p、v2设备上采用MPLS技术, 为图2中的v1的3.3.3.1、p设备的3.3.3.2、v2的3.3.3.3分配标签. 其标签的分配分为两步完成, 第一是启动3台设备的MPLS功能, 并在3台设备上通过mpls lsr-id指令给3台设备标识其身份; 第二是在3台设备相连的接口下启动MPLS与MPLS LDP协议的功能, 让设备能交互MPLS协议报文, 并生成标签转发表, 形成转发私网数据的路径. 图4是采用上述策略后, ed1设备生成的标签转发表情况.

图4生成的标签转发表, 当私网数据需要穿越公网时, 采用标签转发表中的标签来封装私网数据, 将私网数据封装在标签里面, 根据标签来完成数据的转发, 进而使得私网数据成功穿越公网.

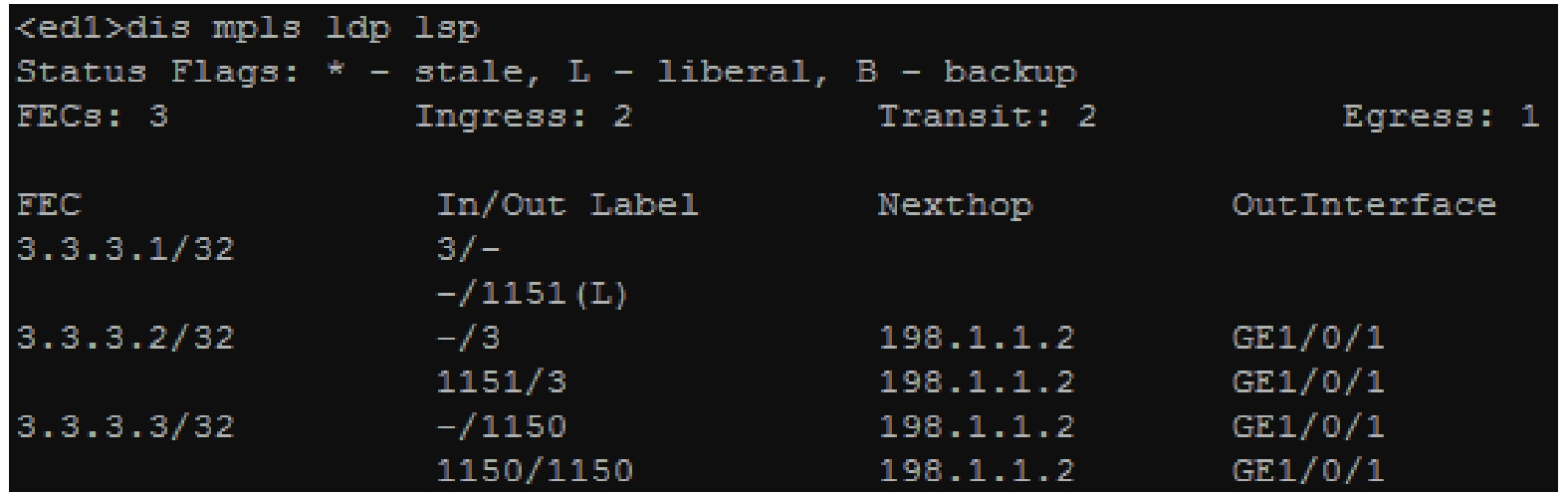

图 4 ed1设备的标签转发表

(3)私网数据的访问控制与隔离

为了更好地验证该设计方案能实现私网数据的访问控制与数据隔离, branch1与branch2、h1与h2采用了相同的私网地址, 如方案不能实现对私网数据的访问控制与隔离, branch1与branch2、h1与h2私网数据到达v1与v2时, 会产生地址冲突.

图5为ed1主设备给branch1与branch2私网路由分配的label与RT值. 如图5所示, ed1主设备给branch1设备的172.16.1.1分配的label属性值是1 279, 而给branch2设备的172.16.1.1分配的label属性值是1 276, 进而通过label属性值区分172.16.1.1属于branch1, 还是属于branch2的私网数据.

图 5 ed1主设备给branch1与branch2私网路由分配的label与RT值

4 方案评估

(1)方案测试

为了评估方案的有效性, 从可用性、安全性、数据分布式处理与负载均衡量方面对方案进行相应的测试.

1) 可用性测试

在branch1上运行tracert命令与ping命令去访问企业总部机构A, 其测试结果如图6所示.

图6的tracert与ping命令测试结果充分表明, branch1到达企业总部机构A的路径通畅, 而且能相互访问.

在branch2上运行tracert命令与ping命令去访问企业总部机构B, 其测试结果如图7所示.

图7的测试结果与图6一样, 图6和图7的测试结果说明branch1与h1, branch2与h2的私网数据成功穿越公网, 并能进行私网数据的交互.

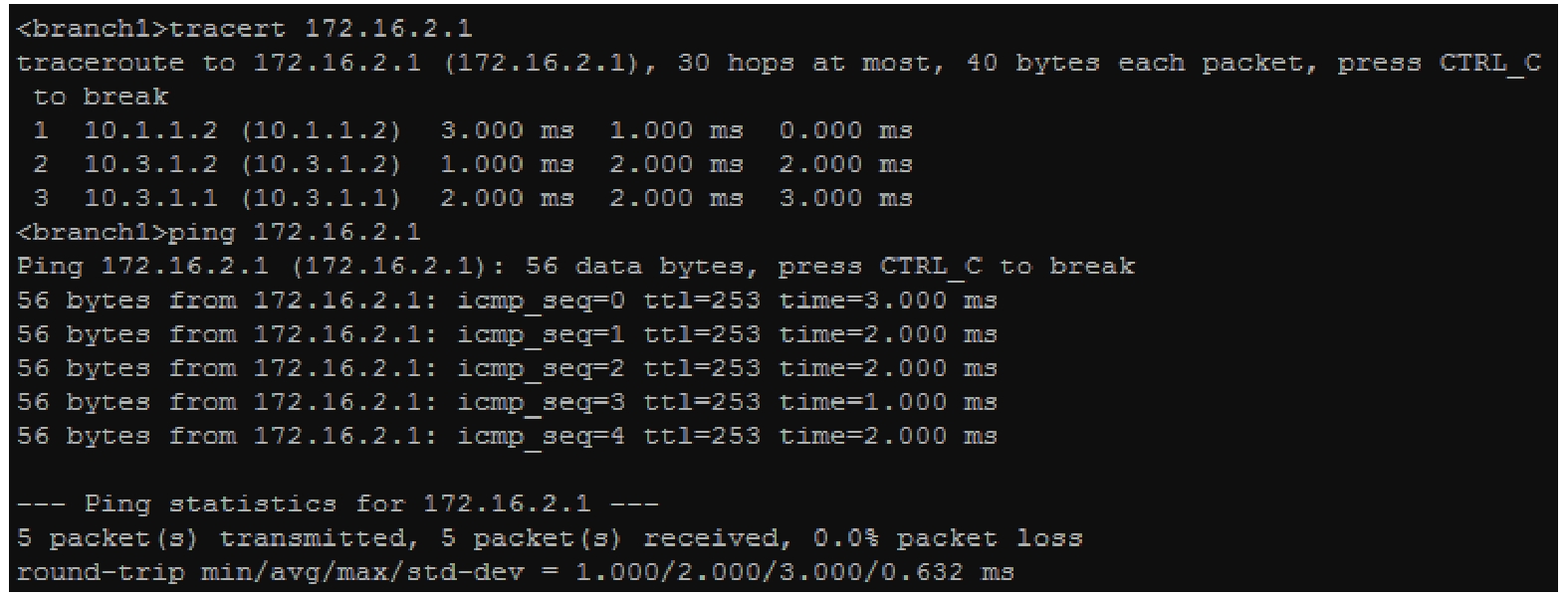

图 6 在branch1上运行tracert命令与ping命令去访问企业总部机构A的结果

图 7 在branch2上运行tracert命令与ping命令去访问企业总部机构B的结果

2) 数据访问控制与隔离测试

考虑到数据的安全性, 企业不同分支机构的私网数据及总部不同业务部门的业务数据不能让其相互访问, 在ed1通过运行dis ip routing-table vpn-instance vpna protocol ospf与dis ip routing-table vpn-instance vpnb protocol ospf命令后显示的结果如图8所示, 不同分支机构在ed1上的私网数据分别导入到各自的实例路由表中, 实现了不同分支机构数据的隔离, 并避免了地址的冲突, 使地址可以重复利用. 而总部不同业务部门的数据隔离, 测试方法相同, 在此不再赘述.

3)分布式处理与负载均衡量的测试

传统方式采用一台边缘设备承载不同分支机构的私网数据, 而随着接入的分支机构的增多, 边缘设备的负载越来越重, 当负载达到边缘设备的极限时, 会影响私网数据的正常交互. 而该设计方案, 采用多台物理设备虚拟成一台逻辑设备, 形成一个网络资源池, 资源池所有的设备资源能进行统一的调度与管理, 由多台设备共同承载不同分支机构的私网数据, 通过分布式处理的方式减轻设备的负载. 图9是通过抓包软件Wireshark, 抓取branch1的地址172.16.1.1访问h1的10.3.1.1的情况; 图10是branch2的地址172.16.1.1访问10.4.1.1的情况, 图9表明ed1承载branch1访问h1的数据, 图10显示ed2承载branch2访问h2的数据, 进而实现了数据的分布式处理与负载分担.

(2)性能对比

该设计思想采用多台边缘设备分担不同分支机构的私网数据, 实现了私网数据的分布式处理与负载均衡. 该设计理念相比传统方式, 还存在如表1的优势.

表1从10个维度将本文方案与传统方式进行了对比, 对比情况表明, 本文方案从可靠性、扩展性、可管理性等方面要优于传统方式.

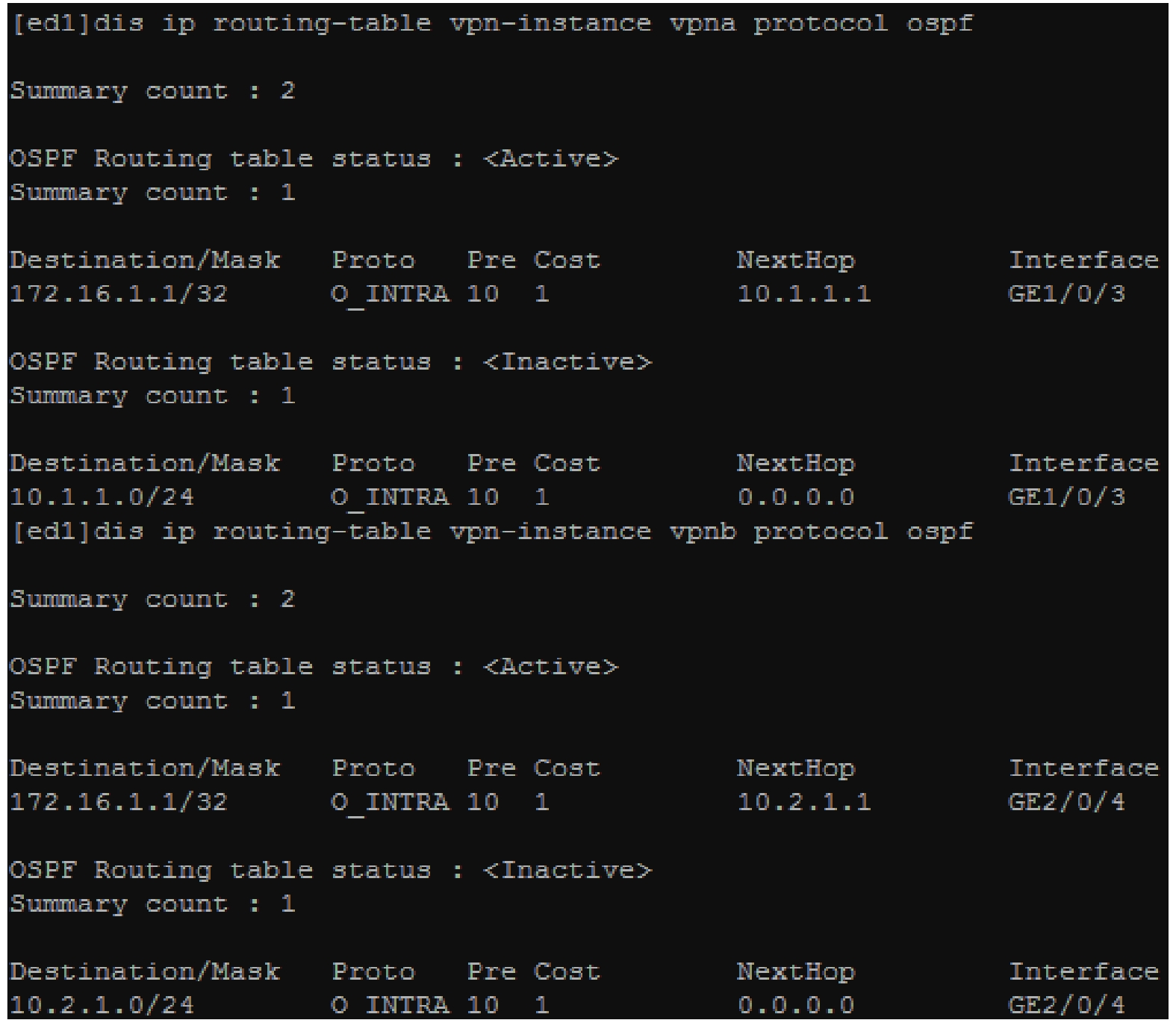

图 8 不同分机构的实例路由表

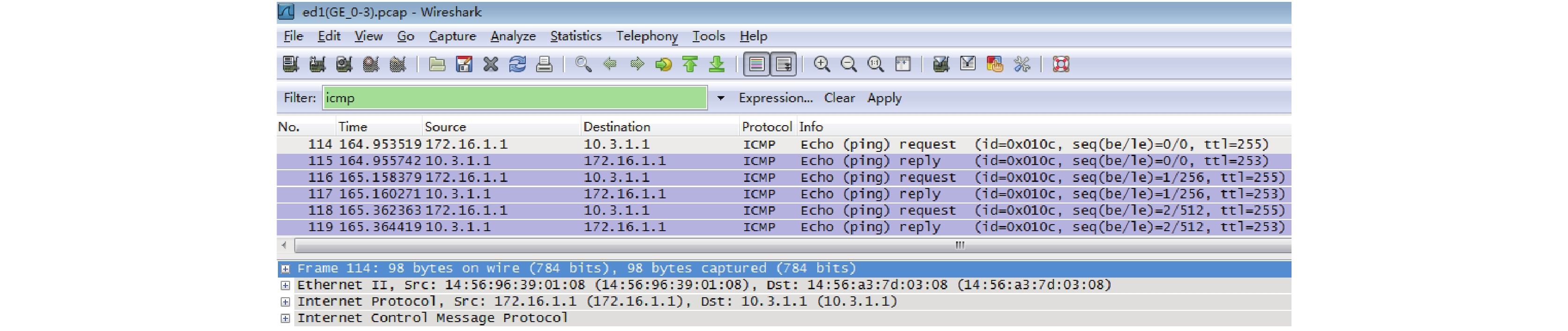

图 9 ed1承载branch1访问h1的数据

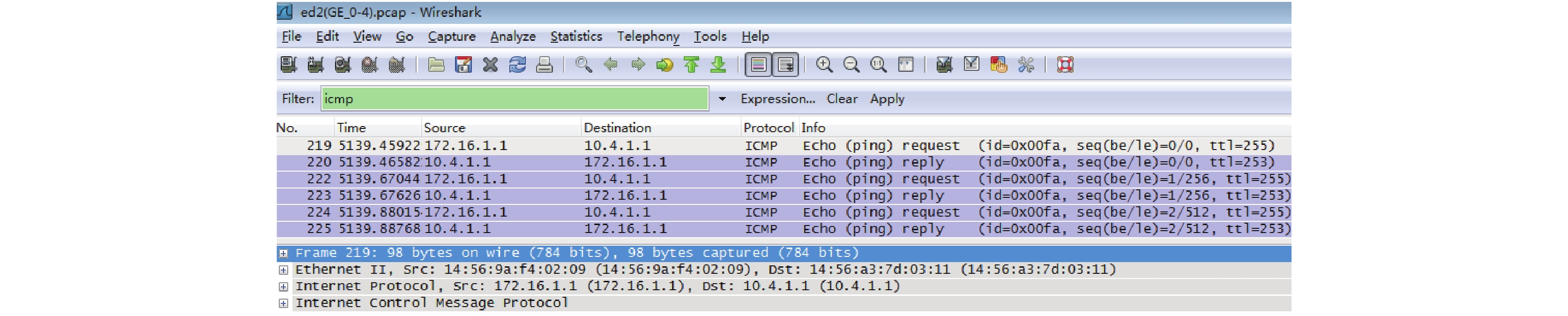

图 10 ed2承载branch2访问h2的数据

表 1 本设计方案与传统方式的对比

5 结束语

方案为了解决随着边缘设备接入的分支机构越来越多, 使得边缘设备需要处理的私网数据与公网数据暴增, 进而导致边缘设备负载过重, 影响其数据的正常交互, 进而提出了网络设备虚拟化技术IRF与MPLS和BGP技术深度融合的解决方案. 同时, 利用实验室设备实证了方案的可行性, 对方案进行了可用性、安全性、可靠性的测试, 并与传统方式构建的VPN进行了对比分析, 从测试与对比结果表明, 该方案能实现数据的分布式处理与负载分担, 相比传统方式存在有一定的优势, 是一种有效VPN解决方案. 因实验室条件有限, 无法对方案的吞吐量、并发数进行测试. 下一步准备购买相关设备, 测试本文方案与传统方案的吞吐量与并发数, 并对测试结果进行对比分析, 总结出本方案的优势.
