1 引言

随着移动网络和智能设备的不断发展, 越来越多的年轻人喜欢边行走边玩手机. 这导致了他们的注意力分散, 进而遇到路面障碍发生危险^[1].

因此, 我们设计了一个希望能在智能手机上应用的基于深度学习方法的路面障碍实时检测模型, 用来及时提醒行人在行走时遇到的障碍, 这样可以有效减少边走边使用手机带来的危险. 其中智能手机能够实时识别路面障碍的本质要求是在保证检测路障图像高精度值的前提下, 检测速度也要足够快. 对比传统的移动端路障检测方法, 本文提出的基于深度学习的Mobile-YOLOv3模型在提高了精度值的前提下, 也能达到实时检测的最低要求^[2].

传统的目标检测方法和近年来使用深度学习来进行目标检测的方法大相径庭. 传统的目标检测方法典型代表有AdaBoost和Cascaded人脸检测算法^[3], HOG 和SVM行人检测算法^[4], DPM检测算法^[5]. 传统的目标检测方法大致可分为3个步骤, 包括选定目标区域、特征提取和特征分类. 传统方法先将目标图像区域像素遍历一遍, 然后使用人工设计好的特征提取器来分析这些特征区域提取特征, 最后利用类别分类器对这些目标特征区域分类, 已获得预期的分类结果. 传统的目标检测方法存在较多的局限性, 例如像素窗口冗余, 以及检测结果的不稳定性. 随着复杂神经网络和深度学习的出现, 这些局限性得到了一定程度上的解决. 因此, 以深度学习为基础的目标检测技术逐渐代替了传统的目标检测方式. 以深度学习为基础的目标检测网络分为两种, one-stage网络和two-stage网络. One-stage网络以SSD^[6] , YOLO^[7]系列算法为代表, two-stage网络常见的有RCNN^[8], Faster-RCNN^[9], R-FCN^[10]. Two-stage类算法输入图像后首先会生成目标对象候选区域, 然后会将生成的目标对象候选区域输入到卷积神经网络进行分类和回归. 而one-stage类算法输入图像后会直接利用卷积神经网络提取特征进行分类和回归. 两种算法的流程不同导致的结果就是one-stage类网络的检测速度要比two-stage类网络快很多, 而检测的准确性要比two-stage类网络低.

One-stage类网络YOLOv3提取特征的骨干网络Darknet53是为在VOC等目标种类多的大型数据集上训练而设计的深层卷积神经网络, 而本文应用的路面障碍检测场景目标种类并没有那么复杂, 浅层特征提取网络MobileNetv1已经足够适用, 使用YOLOv3原始的骨干网络Darknet53训练反而增加了参数优化空间的复杂度, 降低了训练效果. 所以在本文中, 我们基于one-stage网络YOLOv3网络和MobileNetv1网络提出了一个精确率较高且具有一定实时性的轻量级道路障碍检测模型:

1)拍摄制作了所需要的路面障碍数据集, 因为路面障碍种类多样化, 且需要使用特定的手持角度拍摄, 因此无法通过网络爬虫进行搜集, 需要在现实生活中实地拍摄. 数据集图片由作者在广州市各街道, 公园等地拍摄, 路面障碍数据集分类有井盖, 减速带, 楼梯台阶3类.

2)将YOLOv3的骨干网络Darknet53替换为了MobileNetv1, 提出了轻量级网络Mobile-YOLOv3.

3)使用了4个改进训练速度和提高训练精度的方法. 首先是训练时的改进, 通过对IOU局限性的分析, 利用回归损失函数CIOU更全面地学习了真实框与预测框之间的位置及形状关系, 提升了模型的训练深度, 速度及检测精度. 之后使用类别损失函数Focal替换了交叉熵损失函数使得训练更关注于难分类样本, 并在一定程度上解决了正负样本不均衡的问题. 最后, 通过加入不包含目标路障的负样本背景图片进行训练, 进一步提升了模型的精度. 而对于检测时的改进, 利用Soft-NMS算法替换NMS算法, 更加科学合理地处理冗余预测框, 减少了对密集目标的漏测误删情况.

本文实地拍摄制作了一个路障数据集, 将YOLOv3骨干网络替换为MobileNetv1, 设计和实现了一个道路障碍检测模型Mobile-YOLOv3, 并使用了4个改进方法来提升模型的检测性能. 最终模型在路面障碍数据集上取得了98.84%的检测精度, 相比于YOLO3在路面障碍数据集上所取得的91.98%的检测精度, 提升了约7%. 而且模型规模较YOLOv3训练出来的模型减小了约2.5倍, 使用CPU进行检测的速度提升了1.8倍, 使用GPU进行检测的速度提升了1.3倍.

2 相关工作 2.1 YOLOv3

YOLO (you only look once), 是Redmon等于2016年提出的一种one-stage目标检测算法^[7]. 在YOLO算法出现之前, 目标检测算法通常都是将检测问题转化为分类问题, 而YOLO算法将目标检测问题转化成为了回归问题, 用一个卷积神经网络就可以直接从输入图像上预测目标对象所在位置和概率, 实现了从端到端(end-to-end)的目标检测算法. 本文使用的网络以YOLO系列第3代算法YOLOv3为基础构建, YOLOv3在YOLOv1和YOLOv2的基础上主要改进了骨干网络结构, 损失函数的计算方式, 以及使用了多尺度预测融合特征的检测方法^[11].

2.2 轻量级网络MobileNet

为了让神经网络模型在小型移动和嵌入式设备上快速实时地运行, Google公司减小了神经网络模型规模并设计出了模型MobileNetv1. 它在保证了模型的精确性和检测速度的基础上, 极大地减小了模型的规模和计算量^[12]. MobileNetv1是专门为移动和嵌入式设备提出的高效轻量级模型, 它基于流线型架构, 使用深度可分离卷积来替代普通的卷积方式来构建轻量级神经网络.深度可分离卷积方式和传统的卷积方式不同的地方在于它将传统的卷积方式分为了深度卷积和点卷积, 通过这种方式能够在一定程度上达到和传统的卷积方式一样的卷积效果, 同时, 参数量会大幅减少.

3 改进的网络模型

本节从YOLOv3特征提取网络骨干网络的替换, CIOU和Focal损失函数, 预测框筛选算法Soft-NMS和负样本训练4个方面来详细地阐述改进的网络模型.

3.1 骨干网络结构的优化

本文最终的目的是设计出一个能够落地于便携设备上的轻量级路面障碍检测算法. YOLOv3虽然是目前最常用的one-stage目标检测算法之一, 在很多场景下也能够精确的检测出目标物体, 但是其网络结构过于庞大, 计算参数也十分巨大, 最终导致训练出来的网络模型规模太大, 不适用于在运算能力和内存容量不够充足的移动设备上运行.

MobileNetv1是一个轻量级神经网络, 它基于一个可深度分离的卷积方法, 将标准卷积分解为深度卷积和卷积核大小为1×1的点卷积. 深度卷积将每个卷积应用于输入图像的每个通道, 而点卷积用于组合通道卷积输出^[12]. 这种深度可分离卷积方法可以有效地减少计算量, 减少模型的规模.

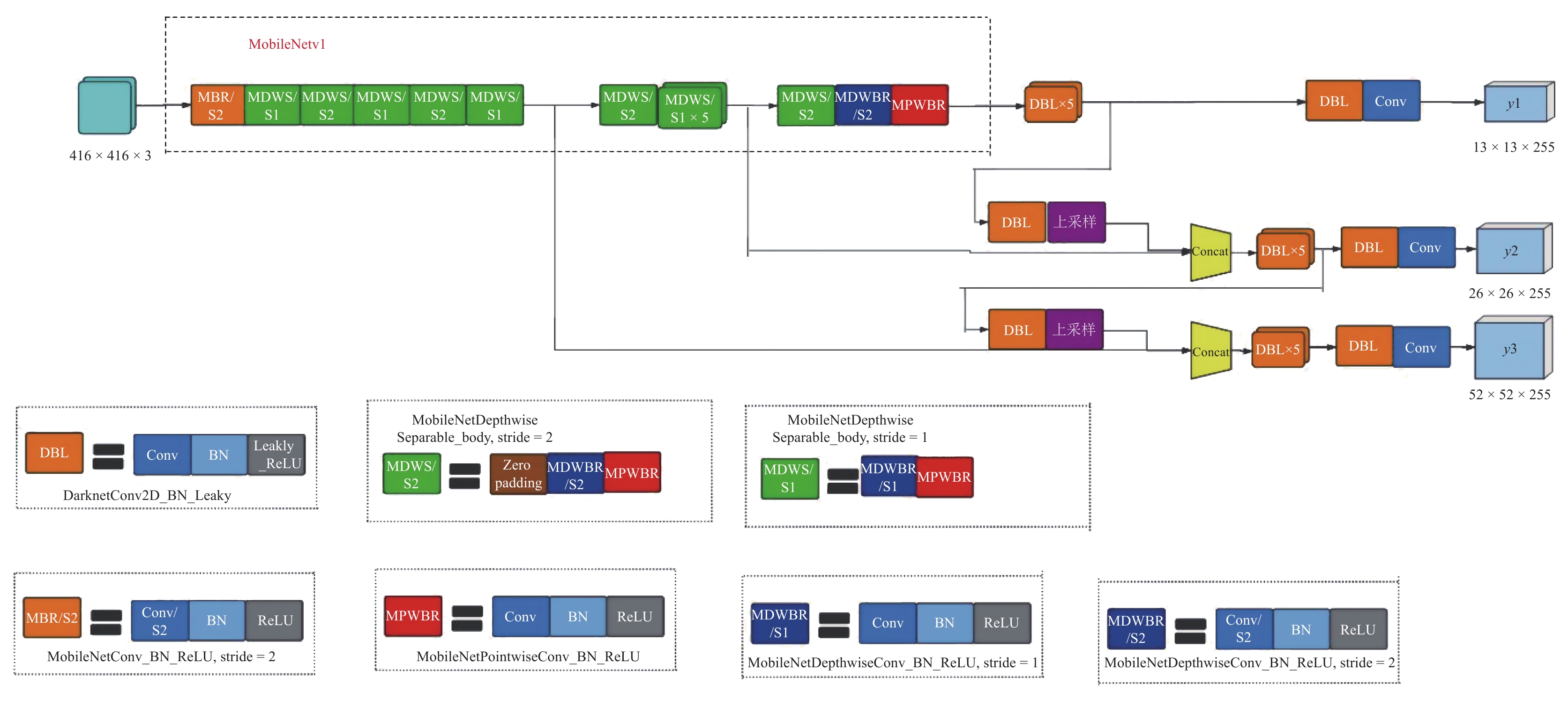

因此, 为了结合YOLOv3的目标检测结构和MobileNetv1网络轻量化的特点, 我们将YOLOv3的骨干网络Darknet53替换为MobileNetv1. 这样, 新的目标检测网络的参数量和运算量都将大大降低, 使得该网络可以在移动设备上运行. 本文改进后的网络结构Mobile-YOLOv3如图1所示. 其中, y1, y2, y3为3个不同图像尺寸的输出矩阵. DBL块是YOLOv3的基本组件, 由标准卷积层(Conv)、批标准化层(Batch-normalization)、激活函数Leaky_ReLU层组成. Concat是向量拼接操作, 用于将MobileNetv1的中间层和深层网络的上采样特征向量进行拼接. MPWBR块是MobileNetv1的基本组件之一, 由卷积核大小为1×1的点卷积层、批标准化层、激活函数ReLU层组成. MDWBR/S1块是MobileNetv1的基本组件之一, 由步长为1的深度卷积层、批标准化层、ReLU层组成. MDWBR/S2块是MobileNetv1的基本组件之一, 由步长为2的深度卷积层、批标准化层、ReLU层组成, 用于缩放图像尺寸. MBR/S2块由步长为2的标准卷积层、批标准化层、ReLU层组成. MDWS/S2块由零填充层(zeropadding)、MDWBR/S2块、MPWBR块组成. MDWS/S1块由MDWBR/S1块、MPWBR块组成.

3.2 回归损失函数CIOU

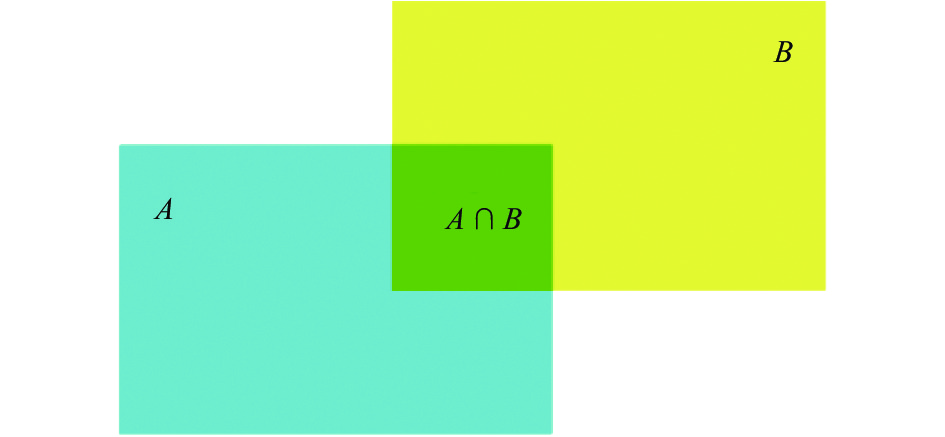

YOLOv3算法中使用交并比损失函数IOU_Loss(intersection over union)作为边框回归损失函数, IOU是为了评价预测框对目标物体的预测效果而定义的一个指标. 假设预测框为A, 真实框为B, 则对于图2所示的预测框A和B的IOU_Loss运算公式如式(1)所示:

$ IOU\_Loss = 1 - IOU = 1 - \frac{{A \cap B}}{{A \cup B}} $

(1)

IOU有两个缺陷, 一是当预测框和真实框不相交时,IOU的值等于0, 无论两个框之间的位置如何, 都不可能知道预测框和真实框之间的相对位置关系. 第二点是, 当真实框包含预测框时, 若不同的预测框大小相同, 但此时IOU值相等,IOU值无法反映不同的预测框和真实框之间相对位置的不同. 针对IOU存在的问题, 我们使用CIOU (complete intersection over union)函数替换了IOU作为本文模型的回归损失函数.

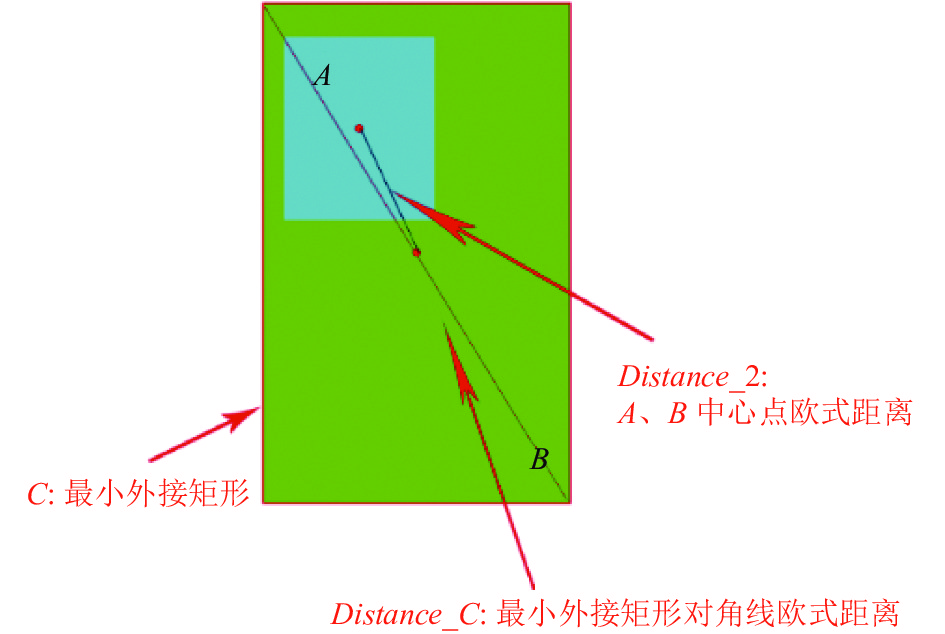

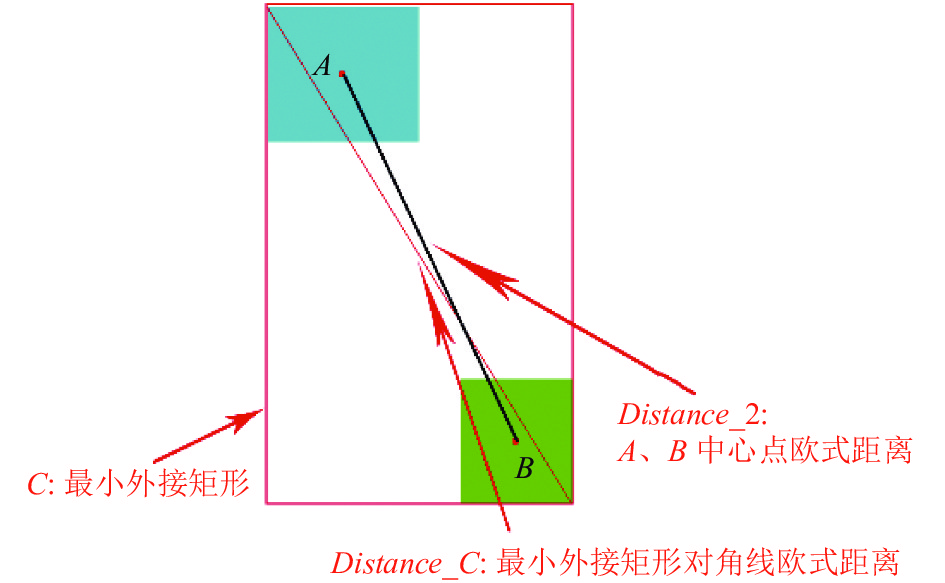

欧氏距离交并比DIOU (distance intersection over union)被提出用来解决IOU存在的两个问题^[13], 如图3, 图4所示.DIOU添加了一个同时包含真实框和预测框的最小外接矩形C, 并且DIOU还考虑了两个框的重叠面积和中心点距离, DIOU_Loss的运算公式如式(2)所示, DIOU引入了一个惩罚项, 用来最小化真实框和预测框之间的距离. 这样无论是当预测框和真实框不相交时, 还是真实框包含预测框时, DIOU的值都可以反映出预测框和真实框之间的相对位置关系.

$ \begin{split} DIOU\_Loss =& 1 - DIOU \hfill \\ = &1 - \left(IOU - \frac{{(D{{is}}tance\_{2)^2}}}{{(Distance\_{C)^2}}}\right) \hfill \end{split} $

(2)

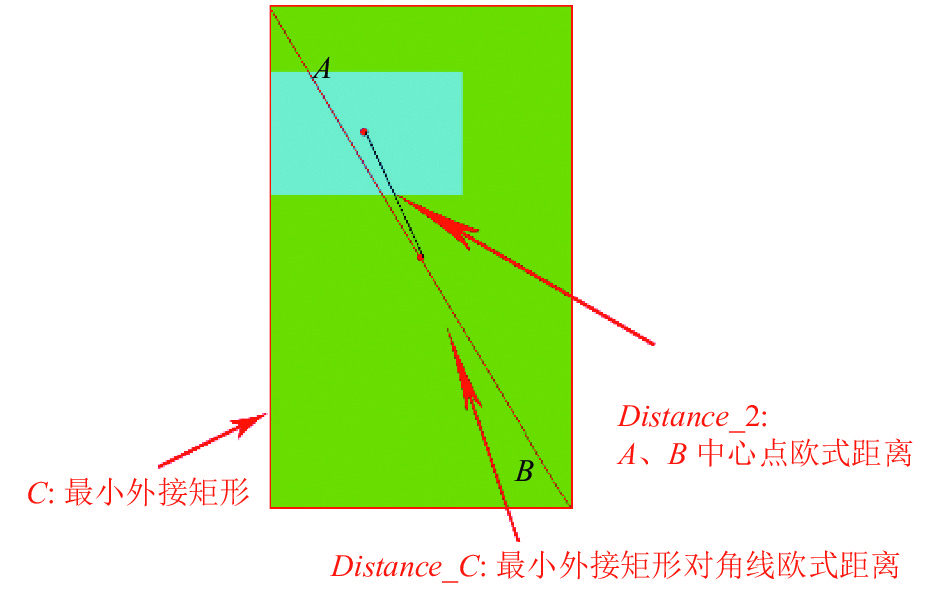

虽然上述方法已经解决了IOU存在的两个问题, 但是当真实框包含预测框时, 如图3, 图5所示, 若预测框的长宽大小不一定但面积和中心点位置不变时, 也无法确定不同的预测框与真实框的相对位置. 针对这个问题, 完整交并比 CIOU和DIOU被同步提出用来解决这个问题^[13], CIOU在保留了DIOU惩罚项的前提下, 选择添加了一个反映预测框与真实框的长宽比关系的参数项来进一步解决这个问题, CIOU_Loss的运算公式如式(3)–式(5)所示.

$ \begin{split} CIOU\_Loss =& 1 - CIOU \hfill \\ =& 1 - (IOU - \frac{{(Distance\_{2)^2}}}{{(Distance\_{C)^2}}} - {\rm{\alpha}} {\rm{\nu}} ) \hfill \end{split}$

(3)

$ {\rm{\alpha}} = \frac{{\rm{\nu}} }{{1 - IOU + {\rm{\nu}} }} $

(4)

$ {\rm{\nu}} = \dfrac{4}{\pi }{\left(\arctan \dfrac{{{w^{gt}}}}{{{h^{gt}}}} - \arctan \dfrac{{{w^p}}}{{{h^p}}}\right)^2} $

(5)

其中,ɑ是用来平衡比例的参数, v用来衡量预测框和真实框之间长宽比例一致性的参数, w^gt, h^gt是真实框的长度和宽度, w^p, h^p是预测框的长度和宽度.

3.3 分类损失函数Focal

在YOLOv3算法中, 使用的是二分类交叉熵(binary cross entropy)作为模型的分类损失函数. 然而, 交叉熵损失函数并没有对模型训练时的难易样本进行区分, 这导致了模型的训练效果不太理想. 因此为了解决这个问题, 我们使用Focal损失函数替代了YOLOv3中的二分类交叉熵函数作为本文模型的分类损失函数.

在二分类问题中,y表示目标的类别标签值, 取值为{0, 1}, 0为负样本, 1为正样本. y′是输入样本经过激活函数后预测属于正样本的概率, 取值在0–1之间. 二分类交叉熵损失函数如式(6)所示. 若目标为正样本, 则当预测概率y′越接近1时越容易分类, 损失值越小, 若目标为负样本, 则预测概率y′越接近0时越容易分类, 损失值越小, 说明在二分类交叉熵损失函数中易分类样本对损失函数的数值影响不大. 而在实际训练过程中, 训练样本主要由大量易分类样本组成, 若采用交叉熵损失函数进行训练, 会导致损失函数在训练过程中迭代较慢, 且可能无法得到最优的结果.

$ Los{s_{CE}} = \left\{ \begin{array}{*{20}{l}} {{ - \ln {y'} ,\;\;\;\;\;\;\;\;\; y = 1}}\\ { - \ln (1 - {y'})\;, y = 0} \end{array} \right. $

(6)

针对这个问题, Focal损失函数^[14]在交叉熵损失函数的基础上引入了一个权重系数, 通过控制易分类样本和难分类样本的权重, 使得模型在训练时更加专注于困难样本. Focal损失函数如式(7)所示:

$ Los{s_{FL}} = \left\{ \begin{array}{*{20}{l}} {{ - \alpha {{(1 - {y'})}^\gamma }\ln {y'} , \;\;\;\;\;\;\; \;\;y = 1}}\\ { - (1 - \alpha ){y^{'\gamma }}\ln (1 - {y'})\;, y = 0} \end{array} \right. $

(7)

Focal损失函数首先在二分类交叉熵的基础上加了一个因子γ, 其中γ>0. 若目标为正样本, 则当预测概率y′越接近1越容易分类时, (1–y′)^γ的值会逐渐减小接近0, Focal损失函数的值相比二分类交叉熵损失也会大量减少. 同样若目标为负样本, 则当预测概率y′越接近0越容易分类时, (y′)^γ的值也会逐渐减小接近0, Focal损失函数的值相比于二分类交叉熵损失也会大量减少. 这样Focal损失函数通过添加了一个干扰因子γ, 使得模型可以降低易分类样本的权重, 更加关注于难以分类的样本, 此外还加入了平衡因子ɑ, 用来平衡数据集中正负样本的比例. 在本文经过对比实验得出当ɑ=0.75,γ=2时实验效果最优.

3.4 软化非极大值限制Soft-NMS

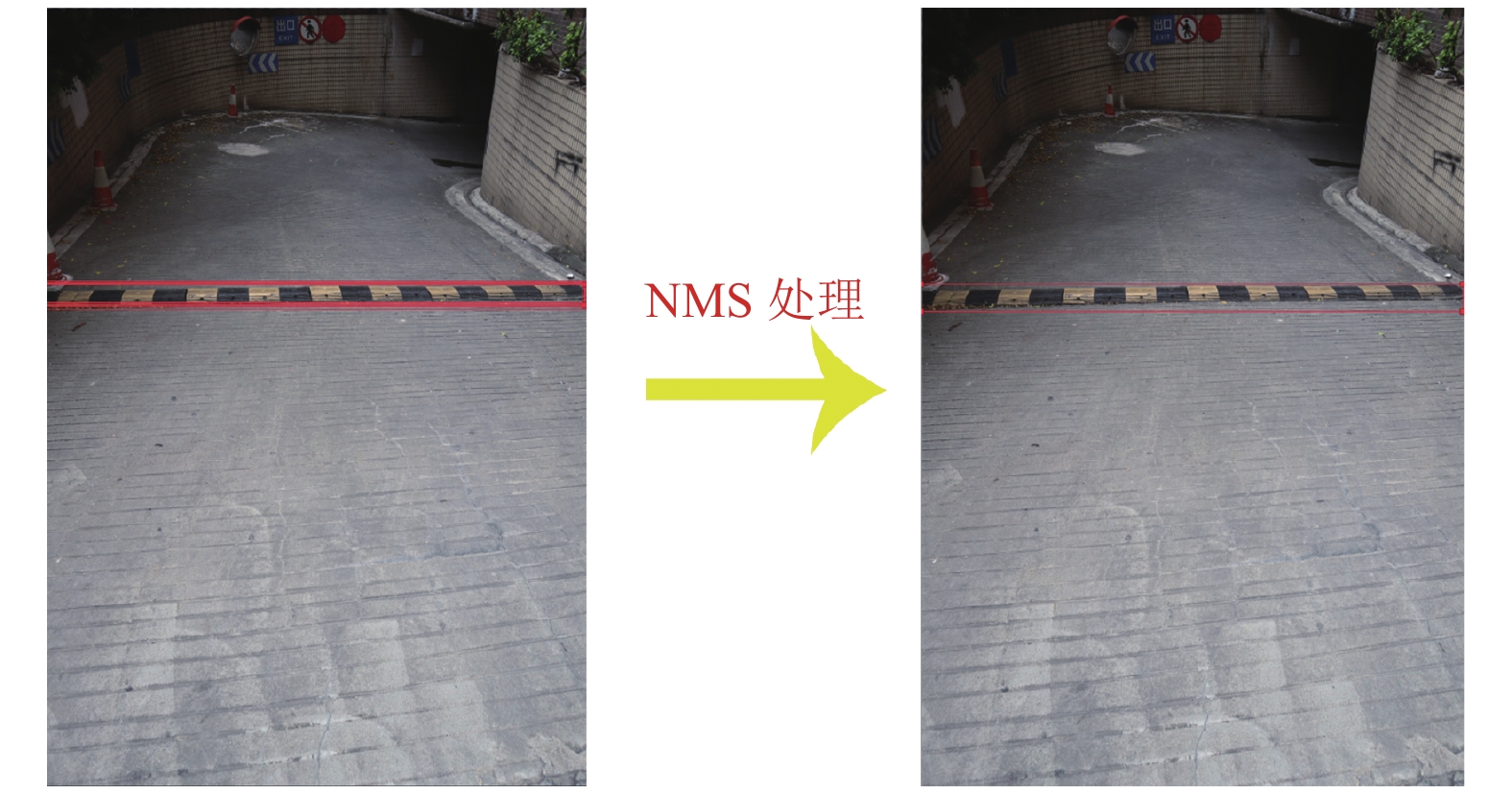

YOLOv3算法中使用非最大值抑制NMS (non-maximum suppression)来删除检测时的冗余框, NMS的本质是寻找局部最大值, 去除非极大值元素, 找到最接近真实框的预测框位置, NMS流程如算法1所示. NMS算法先对所有可能包含了同一个检测对象的预测框B的检测得分S进行排序, 然后将得分最高的预测框作为目标真实框M, 并计算该框和其他预测框的IOU值, 如果该值高于预先设置的阈值N_t, 则删除此预测框并重复此过程, 直到所有预测框都被选中或被删除. NMS处理结果如图6所示.

根据NMS算法设计, 如果两个目标对象都处于预先设置的重叠阈值中, 则NMS算法可能会无法检测到所有的目标对象. 当两个目标对象的预测框靠的太近时, 如果重叠区域的IOU值高于预先设置的阈值, 那么检测得分低的目标对象预测框就会被删除, 这样就导致了一些目标对象的预测框被误删从而无法被检测出来. 针对误检的问题, 我们使用Soft-NMS函数替代了NMS作为本文模型的目标框筛选算法.

为了解决NMS会误删距离太近, 重叠区域过大的目标物体预测框的问题, Bodla等人提出了软化非极大值限制Soft-NMS^[15]. Soft-NMS处理流程如算法2, 对于初始预测框列表B中的某一预测框b_i也是先计算其和检测得分最高框M的IOU值 , 但Soft-NMS不是像NMS一样当IOU值高于预设阈值N_t, 在预测框列表B和检测得分列表S中直接暴力删除该预测框b_i 及其得分s_i. 而是将该预测框b_i和目标真实框M的IOU值和预测框b_i的检测得分s_i相乘重新作为该预测框b_i的检测得分进行检测. 通过这种方式可以降低改该预测框b_i 的检测得分, 不会像NMS中直接被删除.

算法1. NMS 处理步骤

Input:

　　 B = {b₁, … , b_n}, S = {s₁,…, s_n}, N_t

　　 B是初始预测框的表

　　 S列表包含预测框列表B对应的检测得分

　　 N_t是 NMS 预设阈值

begin

　　 D ← {}

　　While B ≠ empty do

　　　　 m ← argmax S

　　　　 M ← b_m

　　　　 D ← D ∪ M; B ← B − M

　　　　for b_i in B do

　　　　　　if IOU(M, b_i ) ≥ N_t then

　　　　　　 B ← B − b_i; S ← S − s_i

　　　　　　end

　　　　end

end

return D, S

end

算法2. Soft-NMS 处理步骤

Input:

　　 B = {b₁, …, b_n}, S = {s₁,…, s_n}, N_t

　　 B是初始预测框的列表

　　 S列表包含预测框列表B对应的检测得分

　　 N_t是 NMS 预设阈值

begin

　　 D ← {}

　　While B ≠ empty do

　　　　 m ← argmax S

　　　　 M ← b_m

　　　　 D ← D ∪ M; B ← B −M

　　　　for b_i in B do

　　　　　　 s_i←s_i f(IOU(M, b_i ))

　　　　　　end

　　　　end

end

return D, S

end

传统的NMS计算公式如式(8)所示:

$ {S_i} = \left\{ \begin{array}{l} {{{s_i},\; IOU(M, {b_i}) < {N_t}}} \\ {0{\kern 1pt} {\kern 1pt} ,\; IOU(M, {b_i}) \geqslant {N_t}} \end{array}\right. $

(8)

在图像上具有连续性的高斯加权的Soft-NMS计算公式如式(9)所示:

$ {S_i} = \left\{ \begin{array}{l} {{{s_i},\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\; IOU(M, {b_i}) < {N_t}}}\\ {{s_i}{{\rm{exp}}\left\{{\dfrac{{IOU(M, {b_i})}}{\sigma }} \right\}}\;,\; IOU(M, {b_i}) \geqslant {N_t}} \end{array} \right. $

(9)

其中, σ是n个预测框的计算复杂度.

3.5 增加负样本的优化

负样本是一种不包含识别目标的图像, 负样本训练的意义是为了减少模型错误检测的概率. 我们通过对原始训练集图像的研究, 发现了一个可能会导致模型误检的负样本场景, 该场景包括具有直线特征的背景如斑马线、直线等. 另外, 在对正样本进行标注的时候, 难免会有一部分路面和目标路面障碍同时被标记, 而这些路面的特征也会被模型学习到. 所以, 我们在收集负样本时侧重收集了具有直线特征的非典型路面障碍背景图像. 通过在训练数据集中添加负样本, 模型检测的错误率将会得到一定程度的缓解.

本文以原始模型训练中常见误测的对象为重点, 在广州所有地区的街道上随机收集和筛选了500张负样本, 再结合1 500张正样本, 一共得到了包含2 000张样本的数据集A. 我们将Mobile-YOLOv3网络分别在数据集A与只有2 000张正样本的数据集B上进行了训练, 得到的检测精度对比如表1所示, 实验结果证明在数据集中添加负样本可以提升模型训练的效果.

4 实验结果和分析 4.1 实验环境和数据预处理

实验的模型训练和检测的软硬件环境为 Intel(R) Xeon(R) CPU E5-2620 v4 @ 2.10 GHz, 128 GB内存, Nvdia GeForce GTX 1080ti显卡. 操作系统为Ubuntu 16.04.6 LTS. 开发环境为Python 3.6.10, TensorFlow 1.10.0, CUDA9.0, CUDNN7.6.4, IDE平台为Visual Studio Code, 数据标注软件为labelImg.

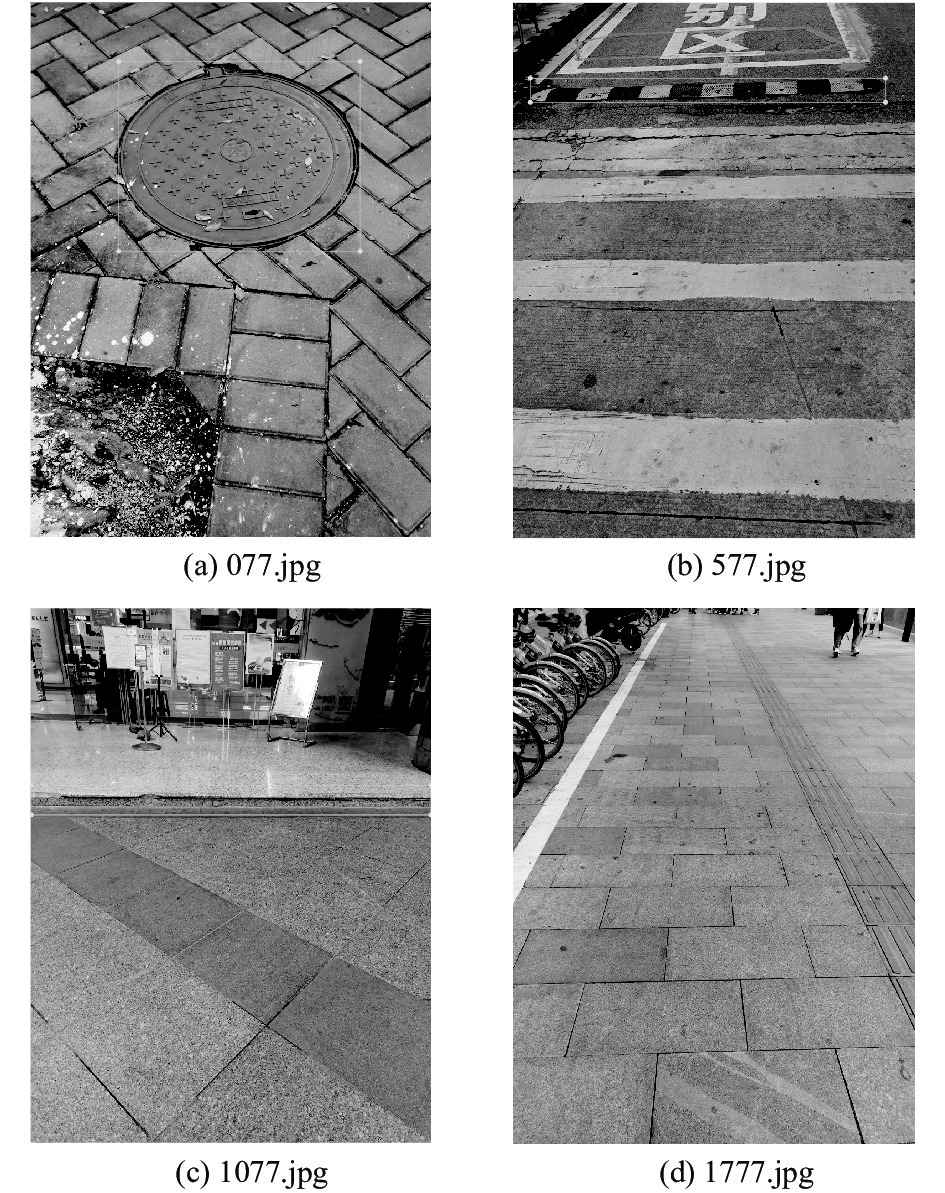

由于本文应用的场景是行人在行走时低头使用手机所遇到的道路障碍, 因此对数据集的拍摄角度和形状等方面存在特殊性要求, 而现有的开源数据集没有此类型的图像. 路面障碍数据集是一个模拟行人低头使用手机角度所拍摄的照片, 我们拍摄了广州各区具有代表性的道路障碍, 这些图片可以用来代表在日常生活中许多场景可能遇到的路面障碍. 在拍摄了一系列的路障图像, 我们进行筛选并去除了难以用肉眼识别的图像之后, 总共收集了2 000张路面障碍数据集, 路面障碍分类有井盖, 减速带, 楼梯台阶3类各500张, 为了降低误检率, 还拍摄了不含目标障碍的负样本500张. 我们将路障图像批量标号, 并使用labelImg软件进行标注, 生成了对应的XML文件. 本文将数据集划分为1 620张训练集, 180张验证集, 200张测试集. 部分数据集如图7所示.

4.2 实验评价指标MAP

在目标检测中, 如果预测框与真实框的交并比IOU大于预设的阈值, 则认为此预测框预测正确, 否则认为此预测框预测错误. 假如给定一张A类别的图像, 则此图的预测精度P_A如式(10)所示:

$ P_A = \frac{{N{{(TruePositives)}_A}}}{{N{{(TotalObjects)}_A}}} $

(10)

即在数据集中有一张类别为A的图像, 其检测精度等于该图像准确预测(true positives)框的数量除以该图像检测生成的预测框的总数目. 则A类图像预测的平均精度AP_A如式(11)所示:

$ AP_{A} = \frac{{\displaystyle\sum {P_A} }}{{N{{(TotalObjects)}_A}}} $

(11)

即一个A类图像预测的平均精度等于测试集上A类图像的预测精度值之和除以A类图像的总数量. 而一个数据集中会有多个类别的图像, 因此需要一个统一的概念来衡量一个网络在此数据集上训练最后得到的模型表现如何, 则均值平均精度MAP (mean average precison)定义如式(12)所示:

$ MAP = \frac{{\displaystyle\sum {AP_A} }}{{N(Classes)}} $

(12)

即MAP等于数据集中所有类别图像预测的平均精度值之和除以该数据集中类别的总数量.MAP值越高, 代表模型在此数据集上训练的效果越好.

4.3 模型训练过程及参数设置

在对收集到的图片进行预处理并标注生成数据集之后, 将数据集放入Mobile-YOLOv3模型中进行训练, 其中重要的参数设置如表2所示.

ReduceLRONPlateau参数设置为如果训练持续5个epoch后, 验证损失没有下降, 则将学习率调小0.1倍. EarlyStopping参数设置为如果训练持续10个epoch后, 验证损失没有下降, 则提前结束训练.

本实验使用了迁移学习, 深度学习中的迁移学习是将已经训练好学习完数据集特征的模型参数迁移到新模型中, 帮助新模型进行训练的一种方法. 因为几乎所有的数据和特征基本上都是有相关关系的, 所以通过迁移学习的方式, 新模型可以直接学习已经训练好的模型参数, 从而加快模型的学习效率, 加速模型优化速度, 不需要像大多数网络一样重新开始学习.

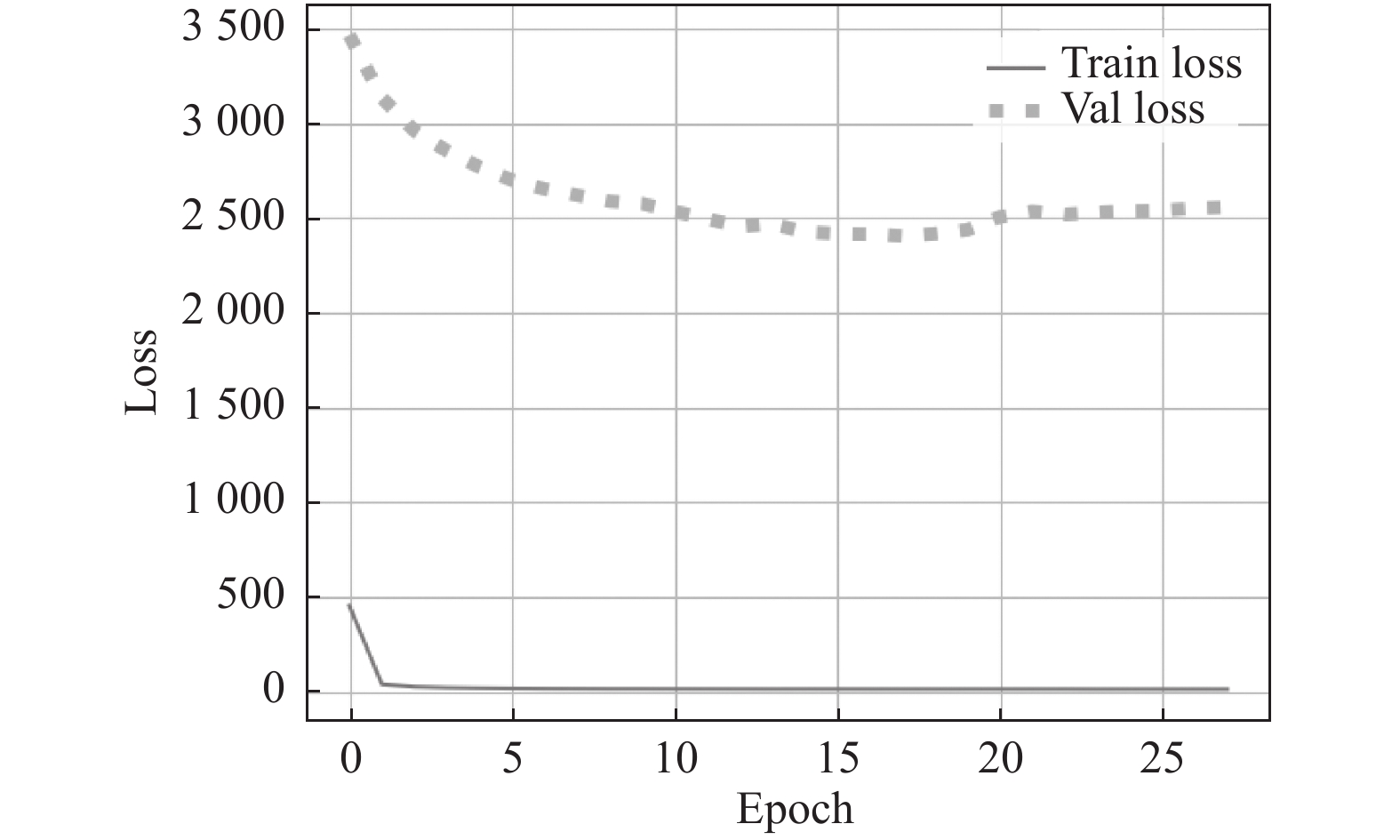

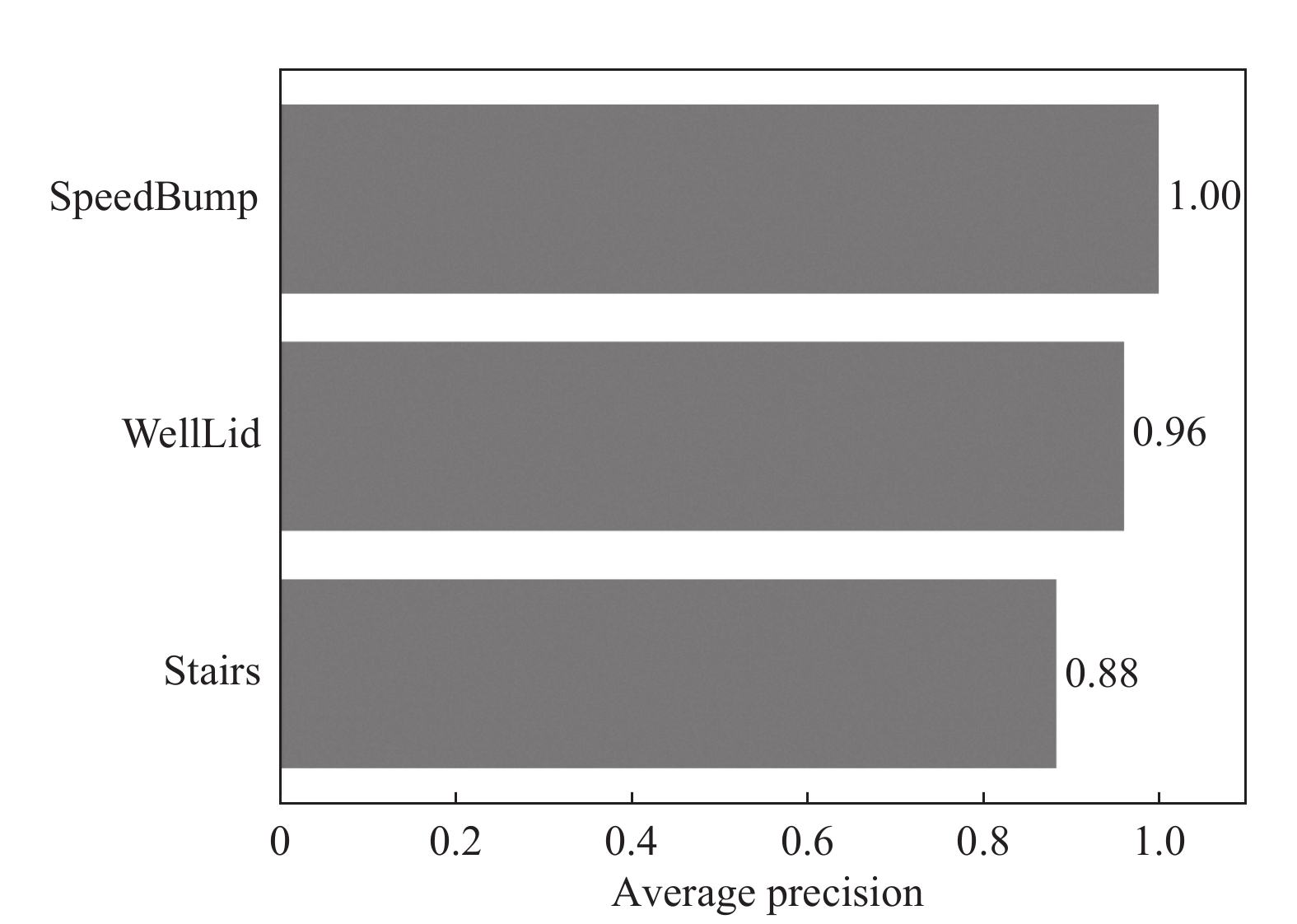

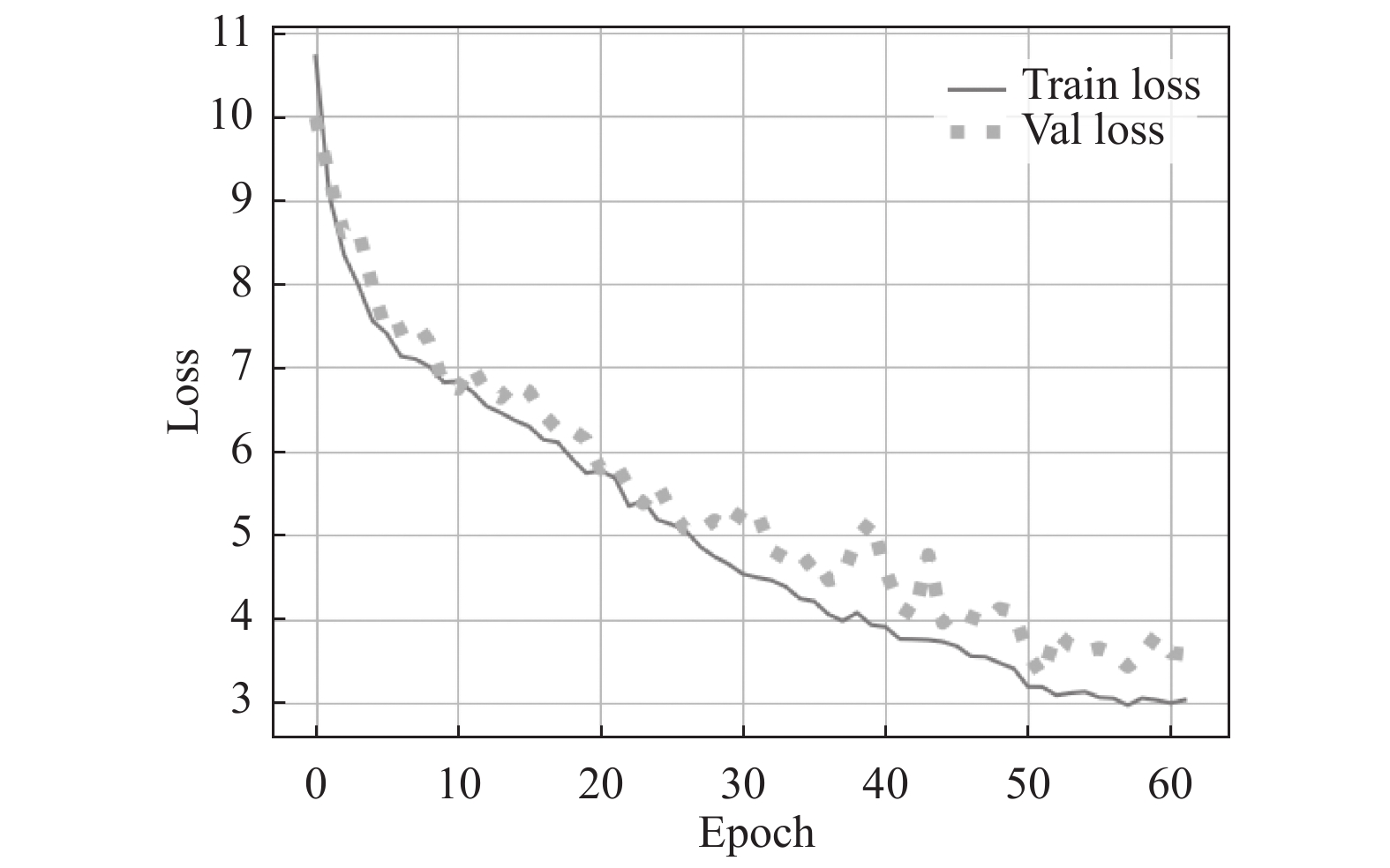

本文训练分为两个阶段进行, 第1阶段采用了迁移学习的方式, 冻结了MobileNetv1模型的前160层, 并使用在ImageNet数据集上预训练的MobileNetv1模型进行迁移学习, 训练次数为300个epoch. 第2阶段将第1阶段冻结的所有卷积层解封进行训练, 训练次数为150个epoch. 训练过程中设置了早停和学习率自动衰减参数, 防止无效训练. Mobile-YOLOv3的训练过程如图8, 图9所示, 检测精度如图10所示, 其中, SpeedBump, WellLid, Stairs为路面障碍数据集中的3类路障标签.

4.4 各网络性能对比

本文对YOLOv3, YOLOv3网络的精简版Tiny-YOLOv3和Mobile-YOLOv3网络分别进行了训练, 训练参数设置和数据集预处理均和第4.3节一致, 训练结果如表3所示. 由表3可以看到, 虽然Tiny-YOLOv3训练出来的模型规模只有YOLOv3原模型的1/7左右, 但是MAP下降了将近11%. 对比之下, Mobile-YOLOv3训练出来的网络模型规模为原来的0.4倍, 使用CPU检测图像的速度比YOLOv3提升了将近一倍, 使用GPU检测图像的速度也比YOLOv3提升了26%, 而且MAP也提升了将近3%, 我们考虑到可能是因为YOLOv3是针对大型数据集检测而设计的目标检测模型, 对于具有直线, 圆形等平面特征的小型路障数据集没有很好的效果. 实验结果证明Mobile-YOLOv3网络更适用于基于移动设备的路障检测问题.

4.5 消融实验

本文将Mobile-YOLOv3模型的边框回归损失函数替换为了CIOU, 分类损失函数替换为了Focal, 目标框筛选算法替换为了Soft-NMS, 数据集添加了负样本进行训练. 作为对照组分别将Mobile-YOLOv3的边框回归损失函数, 分类损失函数, 目标检测框筛选算法替换为YOLOv3原来的算法, 数据集添加负样本训练, 最后训练得到的结果如表4所示. 由表4可以看出, 本文改进的3种优化算法都可以提升Mobile-YOLOv3模型对路面障碍数据集的检测速度和精度, 最终使用了3种优化算法和增加了负样本训练机制的模型Mobile-YOLOv3检测精度为98.84%, MAP相比原始Mobile-YOLOv3模型的94.77%提升了约4.1%. 改进后的Mobile-YOLOv3模型相比于YOLOv3模型, 均值平均精度MAP提升了约7%, 模型规模也缩小了约2.5倍, 使用CPU检测图像的速度提升了80%, 使用GPU检测图像的速度也提升了30%.

5 总结

本文自行设计标注了一个包含各类道路障碍特征的数据集, 用于模型效果的性能评估. 我们在基于YOLOv3的基础上分别对其骨干网络和边框回归损失函数, 分类损失函数, 预测框筛选算法进行了改进, 并在数据集中添加了负样本训练, 提出了一种针对行人使用便携移动设备走路时遇到路面障碍的目标检测算法. 实验结果表明, 本文提出的Mobile-YOLOv3道路障碍检测轻量化算法对日常生活场景经常遇到的具有楼梯, 井盖, 减速带等几何特征的道路障碍的检测, 具有良好的实时性和精确度, 且模型性能相比于YOLOv3网络, 模型规模缩减了约2.5倍, 平均均值精度MAP提升了约7%, 识别的精度值达98.84%.
