2022, Vol. 31
随着无人机技术的普及, 在环境勘测、道路交通流量监管、安全巡检、疫情防控等领域, 利用无人机航拍实施远程监测已经屡现不鲜, 且采取深度学习算法对图像中的物体目标进行识别标记, 可以极大程度减轻人工负担, 提高监测效率. 传统以来, 两阶段检测算法是物体检测领域的主流方法, 其中最具代表性的是R-CNN系列[1]. 与两阶段检测算法相比, 单阶段检测算法可以同时预测物体的边界框和类别, 因此速度优势明显, 但精准度较低. 对于单阶段检测算法, 代表性的模型包括YOLO系列[2]、SSD[3]和RetinaNet[4], 其中YOLO系列经广泛使用和多年改进, 目前已经演进到v5版本, 是目标检测任务中应用最广泛算法之一. 然而, 即便是YOLOv5中网络规模最小的YOLOv5s, 其网络模型的参数规模和计算量, 对常规无人机平台所能搭载的低功耗嵌入式计算平台也不够友好, 难以满足实时性的需要. 虽然有专门针对低功耗嵌入式设备优化的轻量化网络, 如MobileNet系列[5], ShuffleNet系列[6]等, 能够满足实时性能需要, 却牺牲了精确率和查全率, 面对航拍图像多物体小尺寸的目标检测场景不太适应. 目前航拍场景下目标检测的高精度网络有如Zhu等人的研究[7], 虽然获得了较高的精度但是网络规模与运算量大, 难以部署到无人机平台上进行实时目标检测.
因此, 研究针对航拍场景的轻量化的目标检测网络和训练方法, 具有较强的工程应用价值.
1 相关工作 1.1 深度学习网络的结构组成目前, 深度神经网络(DNN)通常由3部分组成: 用于提取图像特征的骨干网络(backbone), 用于预测物体类别和边界框的检测头(head)以及介于backbone和head之间的neck层.
骨干(主干)网络(backbone): 目前常用的backbone有如MobileNet、EfficientNet[8]、CSPnet[9]、Deit[10]、Swin Transformer[11]等, 它们的特征提取能力较为强大且经过诸多领域的工程验证, 发展较为成熟. 在工程实践中, 研发工程师会根据应用需要, 以某种特定的骨干网络为基础, 结合应用进行调优, 就能取得比较理想的任务效果.
头部网络(head): head负责对来自骨干网络的特征图进行处理, 检测物体的边界框位置、尺寸和类别. head按检测阶段数量划分, 可分为单阶段检测头和二阶段检测头.
颈部网络(neck): neck通过对backbone在不同阶段提取的特征图进行重新处理并按比例使用, 可实现更好地利用骨干网络提取的特征, 获得更好的检测效果, 是目标检测框架中的关键环节.
1.2 YOLOv5网络YOLOv5是目前基于回归的一阶段目标检测算法YOLO系列网络的最新迭代版本, 其网络结构如图1所示. 它是首个基于PyTorch编写的YOLO系列网络, 本文选择其作为改进对象.
|
图 1 YOLOv5网络结构图 |
YOLOv5共有4个子版本: YOLOv5s、YOLOv5m、YOLOv5l和YOLOv5x, 分别表示YOLOv5的small、middle、large和Extralarge版本. YOLOv5的整体结构如图1左方所示, 它们的总体结构与默认分辨率都相同, 使用两个参数进行变换: depth_multiple与width_multiple, 分别决定网络深度与卷积核个数, 开发者只要改变此参数即可快速调整网络模型规模. 其中, YOLOv5l对应的参数 depth_multiple与width_multiple均为1, 因其综合性能更加均衡, 被作为本文改进工作选用的基准网络结构. 同时, 本文将与官方标准的轻量化实时推理网络YOLOv5s网络(其depth_multiple与width_multiple分别为0.33与0.5), 从计算复杂度和检测精度两个主要维度展开对比.
YOLOv5的网络结构包含以下几部分.
图像输入端(Input): 包含数据增强, 图像变换, 自适应锚框等部分.
主干网络(backbone): YOLOv5的CSPDarknet53特征提取网络是将YOLOv3的Darknet53融合CSP(cross stage partial network)模块演化而来, 与YOLOv4维持一致. Focus端对经过输入端处理后的图像(尺寸为640×640×3)进行切片处理, 再经过卷积、批标准化(batch normalization, BN)、Sigmoid激活函数与相乘(Mul)操作, 再通过多个基于CSPDarkNet53的C3模块进行特征提取, 最后经过SPP (spatial pyramid pooling)[12]结构进行池化操作, 以改善感受野和区分前后特征.
颈部(neck): 使用FPN (feature pyramid networks)[13]+PAN (pyramid attention network)[14]结构, 其结构如图1中PANNet中所示, 在FPN结构基础进行上采样进行特征融合传递语义, 并使用PAN结构进行下采样传递定位特征. 该模块可以进一步把经过backbone处理的特征层进行特征融合.
头部(head): 基于YOLO系列的YOLO-Head[2]改进而来的head包含了Bounding box损失函数和非极大值抑制(NMS)等机制, 能对预测阶段的目标检测框进行优化, 提高了预测框的回归速度以及与获得最佳尺寸的检测框.
1.3 MobileNetv3网络由Google公司提出的MobileNetv3[5]是其MobileNet系列网络的最新版本, 这系列网络初衷是为部署在有限算力的嵌入式平台, 如手机平台. MobileNetv3是使用NAS[15]设计的网络, 包含large和small两个版本, 其中large的精度更同时兼顾速度, 因此本文选用其作为替代主干特征网络. MobileNetv3-Large的conv2d模块包含普通卷积、BN、Hard-swish激活函数操作, 而bneck模块(图2中表示为B_n_n模块)中的卷积为深度可分离卷积(DWconv).
MobileNetv3有许多优点特性, 突出体现在bneck模块中.
(1)采用线性瓶颈状的残差倒置结构有效扩展输入的特征. 残差倒置结构的通道中间多两边少, 这与一般的残差结构相反. 该模块先使用1×1的Conv卷积进行升维操作, 接着进行3×3的DWConv卷积, 而传统的残差结构如ResNet[16]在此部分使用一般Conv卷积.
(2)引入注意力模块机制. SEnet[17]通过挤压(squeeze)和激励(excitation)操作来抑制信息与强调信息, 从而得到特征通道的权值, 以确定其重要程度. 具体的流程为: 全局池化、通过两个全连接层降维、再通过损失函数输出.
残差倒置模块与SE注意力模块对大部分卷积神经网络有着较好的普适性, 可以有效提高网络的检测精度.
(3)采用深度可分离卷积(DWconv). 不同于一般卷积块, bneck模块中的DWconv卷积是由深度卷积(DepthWise Conv)与逐点卷积(PointWise Conv)组合而成的模块, 可以极大程度降低网络的运算量和参数量.
当stride=1, padding=True, 输入的特征图大小=H×W×M, 输出特征图大小=H×W×N, 卷积核尺寸=K×K时:
一般卷积的计算量FLOPs (floating point operations)为:
| $ F1 = {K^2} \times M \times N \times H \times W $ | (1) |
深度可分离卷积的计算量为第1步深度卷积的计算量与第2步点卷积的计算量之和, 为:
| $ F2=K²\times M\times H\times W+M\times N\times H\times W $ | (2) |
由式(1)和式(2)可得, 两者的计算量比值为:
| $ P = \frac{{{F_2}}}{{{F_1}}} = \frac{1}{N} + \frac{1}{{{K^2}}} $ | (3) |
当卷积核尺寸K=3, 输出通道数N=256时, 深度可分离卷积的FLOPs远小于一般卷积, 仅为其的1/9, 可大幅降低网络的运算量, 更好地在嵌入式计算平台上运行.
2 改进YOLOv5无人机航拍目标检测算法 2.1 本文给出的轻量化网络结构YOLOv5-tiny改进后的网络的结构如图2所示.
YOLOv5-tiny对YOLOv5l进行了如下改进.
(1)将原有的骨干网络替换为改进后的MobileNetv3, 使网络结构紧凑高效.
原MobileNetv3网络后端的卷积和池化层与YOLOv5的neck网络(PANNet)的卷积层存在功能冗余, 因此可将其去除; 同时, 得益于MobileNetv3的深度可分离DWconv卷积, 改进后的网络参数量与模型大小远小于原YOLOv5网络.
(2)使用CBAM注意力模块代替原有的SE注意力模块.
(3)使用SiLU激活函数替代ReLU.
|
图 2 YOLOv5-tiny网络结构图 |
2.2 使用CBAM模块替换SE注意力模块
CBAM (convolutional block attention module)模块是由Woo等人[18]提出, 包含有CAM (channel attention module)和SAM (spatial attention module)两个子模块、它通过对图像的通道与空间方位两者的共同重要性评估以确定注意力区域, 以抑制无关背景信息或强调待检测目标的信息, 可以有效提高目标检测的精度. 本文选择使用CBAM模块是因为CBAM模块相较于原有的SE模块在通道注意力机制的基础上增加了空间注意力的机制, 在对图像注意力处理的精准度会优于后者, 因为仅考虑通道的权重, 会出现同一通道不同坐标的像素的权重不一样的情况从而无法准确的判断该像素的重要性.
CBAM模块的整体结构如图3所示, 其中输入的特征图先后经过CAM与SAM模块进行通道的权值评价后得到注意力图, 通过将输入的特征图与输出的注意力图相乘进行特征优化, 以突出图像的特征, 即待检测目标的位置与内容, 让网络更加注重检测到注意力区域的目标, 从而提高算法的目标识别能力.
|
图 3 CBAM注意力机制结构图, 包含通道注意力模块与空间注意力模块 |
在通道注意力模块中, 将输入的特征图(H×W×C)分别经过基于长度和宽度的全局最大池化与全局平均池化提取信息压缩空间信息, 分别生成尺寸都为1×1×C的两个不同特征图, 接着将它们分别输入到一个含有一个隐藏层的两层神经网络中进行计算, 其中这个网络中的参数是共享的, 第1层有C/r(通道降低率, 设置为r=16)个神经元, 经过激活函数ReLU后到有C个神经元的第2层. 然后将输出的特征图进行元素加和拼接操作后通过Hard-Sigmoid激活函数, 最终生成输入到空间注意力模块的特征图(1×1×C).
在空间注意力模块中, 将CAM模块输出的特征图进行基于通道的最大池化与平均池化进行压缩合并, 得到两个尺寸为H×W×1的特征图. 接着进行Concat拼接操作后经过一个7×7的卷积核操作后降维得到空间注意力特征图(H×W×1).
CBAM在通道注意力模块中的全局最大池化操控与全局平均池化互补, 有效提取压缩信息. 空间注意力模块中使用7×7卷积而不是传统的多个3×3卷积, 能有效地增加感受野得到更好的空间信息. 因此使用CBAM模块替换SE注意力模块能更好更快地让网络找到待检测目标并精准检测, 该注意力机制能更好地改善无人机航拍图像存在的背景复杂、小目标间存在重合遮挡等问题, 有利于提升检测精度.
2.3 使用SiLU激活函数替换ReLU激活函数YOLOv5-tiny将原本MobileNetv3中部分ReLU激活函数更换为有一定相似度的SiLU激活函数, 这两个激活函数的性质如图4、图5所示.
|

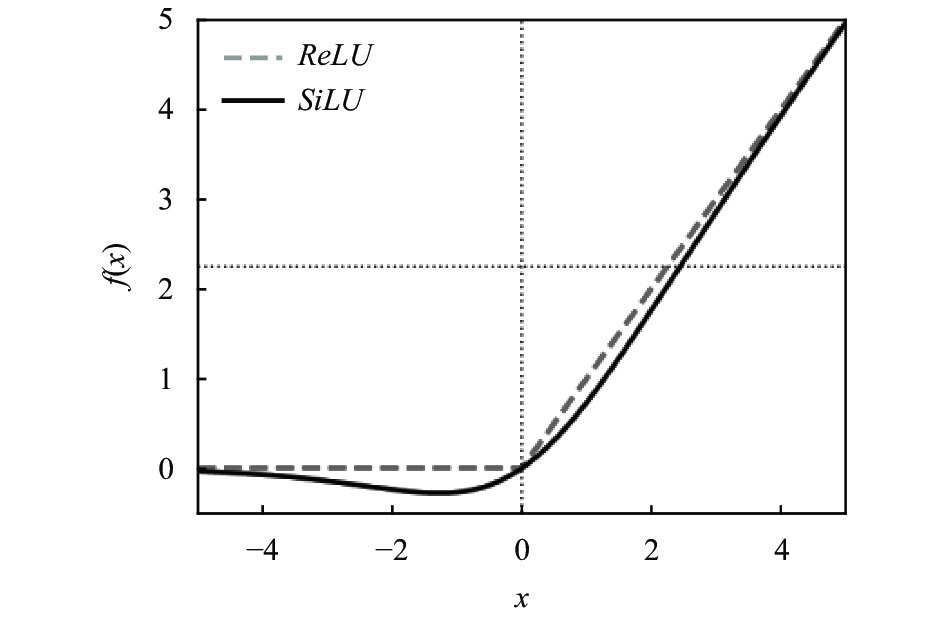

图 4 SiLU与ReLU的函数图像 |
|

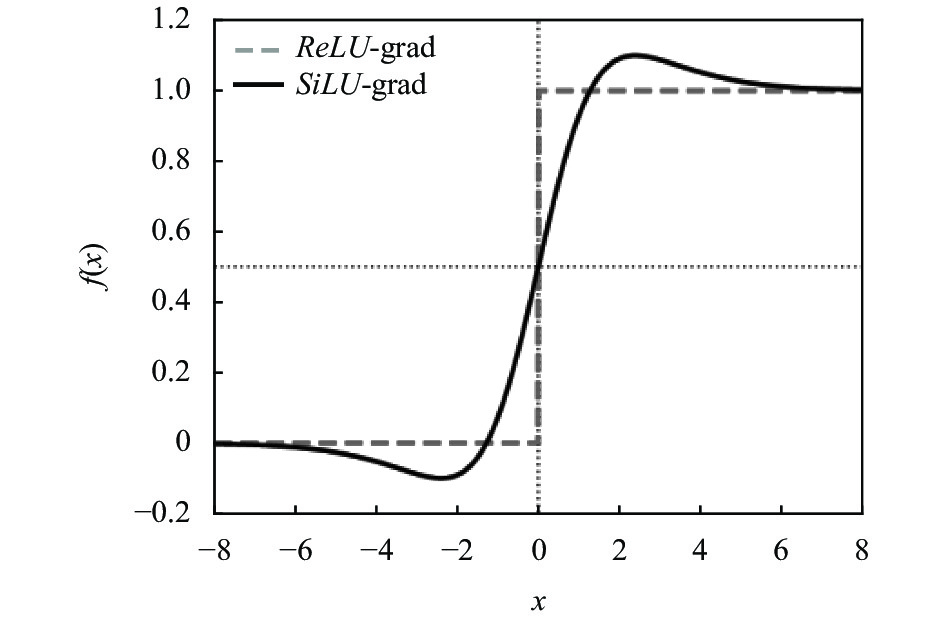

图 5 SiLU与ReLU的一阶导数图像 |
ReLU的详情如下:
| $ ReLU = \max \left( {0, x} \right) $ | (4) |
| $ ReLU^\prime =\left\{ { \begin{array}{l} 0,\; {x \lt 0}\;\;\\ 1,\; {x \gt 0} \end{array} } \right.$ | (5) |
ReLU激活函数运算简单只需要给定一个阈值x即可进行输出, ReLU的特点是当输入负值时, 其输出与导数一直为0, 这样会导致神经元中的参数无法更新, 这种情况被称为“神经元死亡”. ReLU运算较为简单只需要指定的阈值就可以输出, 有利于使用梯度下降法(gradient descent)的训练的收敛速度提升.
本文选用的SiLU的详情如下:
| $ {\textit{SiLU}} = x \cdot {\textit{Sigmoid}}(x) $ | (6) |
| $ {\textit{Sigmoid}}\left( x \right) = \frac{1}{{\left( {1 + {{\rm{e}}^{ - x}}} \right)}} $ | (7) |
| $ {\textit{SiLU}}^\prime = {\textit{SiLU}} + \left( {1 - {\textit{SiLU}}} \right) \cdot {\textit{Sigmoid}}(x) $ | (8) |
两个函数的图像如图4所示, 相比于原本的ReLU激活函数, SiLU在取极限时与其相似, 两函数交于0点, 但SiLU函数有最小值约为–0.28, 同时加以观察图5可得知SiLU相比ReLU有着更缓慢的变化率, 稳定性更好, 且导数有正负之分. SiLU与ReLU在大于0时都为正值, 同时小于0时为负值, 这样既可以防止梯度消失又可以让激活函数模块的输出更趋于0, 方差趋于1, 从而得更好地正则化, 提高训练的收敛速度. Elfwing等人的研究[19]表明, 激活函数中的正大权值不断迭代相乘会导致梯度爆炸, 而激活函数中是最小值且导数为0的点可以有效抑制大权值的迭代进而防止梯度爆炸的发生. 因此SiLU相比ReLU有着更好的稳定性, 让模型收敛更快训练效果更好, 同时SiLU中增加的小量参数可以有效提高模型的精度.
3 训练策略改进通过对VisDrone无人机航拍数据集[20]的分析, 发现无人机航拍场景下的画面与主流的目标检测数据集存在明显差异.
(1)无人机在复杂的城市中的场景航拍, 航拍所处的地域不同, 时间不同, 会导致地面图像背景情况复杂多变, 如同一场景不同天气与光照会导致目标的特征变化, 容易对目标的检测造成干扰.
(2)无人机在空中远距离拍摄的图像中目标通常较小、模糊, 同时目标可能会存在大量重叠或遮挡现象.
(3)视角具有特殊性, 图像多数为无人机在空中以不同俯角对地面进行远距离拍摄, 与常规数据集的水平视角近距离拍摄的图像不同, 所以该数据集中的特征与常规数据集中的同类物的体特征会有着较大差异.
因此, 可通过优化先验框尺寸和调整数据增强策略, 在不增加网络复杂度的情况下, 尽最大可能利用数据集的特性, 实现对网络参数的优化.
3.1 针对小目标检测优化先验框尺寸YOLOv5官方提供的基于COCO2017常规数据集设定的9个先验框(anchor)尺寸从小到大3个尺度排序分别为[10, 13, 16, 30, 33, 23]、[30, 61, 62, 45, 59, 119]、[116, 90, 156, 198, 373, 326], 适用于大部分的目标检测任务并且作为默认的模型训练参数. 本文参考原有的9个共3类先验框, 新算法在训练时会替换原有的先验框尺寸为使用K-means聚类算法计算获得的3个不同尺度的特征图, 包含9个不同尺寸的先验框. 更适配无人机航拍检测目标的先验框尺寸可以让算法获得更精准的边界框(box), 从而提高检测效果.
K-means计算先验框的步骤如下.
(1)设置9个随机尺寸的锚定框为初始的先验框.
(2)把每一个目标的锚定框样本归为与其最相似的先验框中.
(3)再次计算先验框的高和宽的均值并把此设定为新的先验框.
(4)重复步骤(2)、(3), 直到先验框的尺寸固定或达到设定的最高迭代次数.
使用 K-means聚类方法对VisDrone训练集的目标边界框进行计算, 得出用于检验小目标的小尺度先验框尺寸为(2, 6)、(4, 13)、(8, 21), 中和大两个尺度的先验框尺寸分别为(8, 10)、(14, 33)、(17, 16)和(24, 51)、(32, 27)、(55, 68). 改进后的先验框可以使训练后的网络对无人机航拍图像中的大量小目标进行更准的检测.
3.2 数据增强针对无人机航拍图像中运动模糊和复杂背景、复杂光照条件下的目标识别, 进行针对性的数据增强处理, 可以有效提升算法训练后的精度. 本文在YOLOv5原有的数据增强的方式的基础上进行更加适配数据集的数据增强参数修改, 例如航拍中不会出现颠倒的图像, 故设置上下翻转的概率为0; 航拍图像中有部分为光照不均匀、夜景或模糊的图像, 因此引入高斯模糊算法让其对不同光照下的图像有着更好的识别效果; 图像大部分为小目标且背景常是复杂的所以可以提高进行Mosaic处理的概率, 以提高在无人机航拍应用场景中所摄图像的多样化背景下的检测精度.
本文主要使用了以下两种数据增强策略.
(1) Mosaic马赛克处理
Mosaic数据增强方式[2]是一种可以有效增广有限数据集合成新的大尺寸图片的算法, 具体方法如下: 选择4张图片; 把4张图片进行缩放、翻转和改变色域的操作, 然后把他们的一部分重叠后拼接在一起生成一张大的新图片; 再对新的图片标注目标锚定框.
Mosaic算法可以生成更为复杂图片, 特别有利于提高算法检测复杂背景下的小目标的能力, 因此本文网络训练时把所有图片都进行Mosaic处理.
(2)高斯模糊处理
无人机航拍图像时通常是在运动中的, 或者地面的待检测目标也在运动, 这样就容易造成获取的目标图像是模糊的, 因此多针对模糊的目标进行检测有着重要意义. 高斯模糊类似于均值滤波(用周围像素点的均值最为中心点的像素值), 二维高斯函数滤波也是利用某点周围的数值进行高斯模型处理, 再将处理的数值作为该点的像素值.
二维高斯分布的概率如下:
| $ G\left( {x, y} \right) = \frac{1}{{2{{\pi}}{{{\sigma}}^2}}}{{\rm{e}}^{{{ - }}\frac{{{x^{\text{2}}} + {y^{\text{2}}}}}{{{\text{2}}{{{\sigma }}^{\text{2}}}}}}} $ | (9) |
其中, 高斯函数的傅立叶变换频谱是单瓣的, 滤波器的宽度与和平滑度正相关, 由参数σ决定. 本文网络训练时设定σ的值为1–100随机, 进行高斯模糊操作的概率为0.3.
4 实验过程与结果分析 4.1 实验平台实验基于第3.2节的数据预处理, 操作系统为Windows 10, 开发环境: PyTorch版本为1.10.1; Cuda版本为11.3; Python版本为3.8.8, 硬件配置: CPU为INTEL 11700K; GPU为NVIDIA RTX3060 12 GB; DRAM为16 GB; 进行网络模型训练与目标检测的平台也为同一平台, 图像输入分辨率统一为640×640像素, 默认网络训练时使用YOLOv5官方的初始数据增强方法与超参数进行训练, 包括使用余弦退火衰减[21]等方法训练.
本文选择VisDrone数据集作为训练与检测的数据集. 旨在针对城市等复杂环境中的无人机航拍检测的轻量化网络的训练及优化, 主要考虑到VisDrone数据集相比于同类数据集如Stanford Drone、AU-AIR等, 有着更多背景复杂且小目标多的多视角图像, 使用VisDrone数据集进行训练和检验能获得检测效果更好、泛用性更高的网络模型.
4.2 评价标准本文使用算法的均值平均精度(mAP)[22]、召回率(recall, R)、精确度(precision, P)、FPS、参数量、计算量和模型大小作为指标来评估模型的性能. 其中, 精确度(P)与召回率(R)的定义公式如下:
| $ P = \frac{{TP}}{{\left( {TP + FP} \right)}} $ | (10) |
| $ R = \frac{{TP}}{{\left( {TP + FN} \right)}} $ | (11) |
其中, TP (true positive)为正确预测的样本数, FP 为不存在目标的错误检测样本数, FN (false negative)为漏检目标的样本数. TP区为与ground truth区域的IoU≥0.5的区域(此处设置IoU阈值=0.5, 下同), 则FP区为IoU<0.5的区域;FN区为遗漏的ground truth区域.
均值平均精度(mAP)[22]是目标检测算法性能的重要指标, 可以直观反映算法的综合精度, 其计算公式如下:
| $ AP = \int_0^1 { P(R)} dR $ | (12) |
| $ mAP = \frac{{\displaystyle\sum\nolimits_{i = {\text{0}}}^n {A{P_i}} }}{n} $ | (13) |
以YOLOv5-Large 为基准方法, 逐一加入文中提及的改进点进行测试, 以评估各个改进点对mAP和实时性能的贡献. 测试使用一致的VisDrone数据集中的test测试集测试.
从表1可知, 方法①对比原本的YOLOv5l在使用了MobileNetv3轻量化网络作为主干特征提取网络后, 引入的DWConv卷积与残差倒置结构使运行速度有了2倍多的提升, 代价是精度下降为原网络的60%; 方法②在此基础上优化了MobileNetv3的网络结构, 降低了参数与计算量同时去除多余的网络层, 使得新网络获得了速度与精度的双重提升, 使检测性能达到了250 FPS, 精度略微提升0.4% mAP; 方法③、④分别引入了CBAM注意力机制与SiLU激活函数, 以替代原算法中的SE注意力机制与ReLU激活函数, 这两种方法以小幅增加网络计算量的代价(牺牲了6.1、5.8 FPS)换来了8 FPS), 换来2.8%和0.7%的mAP增益. 网络结构④已经和YOLOv5-tiny一致. 对比表2可知, 此时网络的参数量、计算量、模型大小等指标不足YOLOv5l的1/10, 且小于YOLOv5s, 达到了实现轻量化的目的, 但精度稍低于YOLOv5s. 方法⑤通过优化训练策略对精度指标进行改进通过对先验框尺寸的优化使得网络对航拍图像中的小目标的检测精度有效提高, mAP提升0.8%, 进一步, 方法⑥通过选用更适合的数据增强参数, mAP提升1.7%, 达到了44.2%, 高于YOLOv5s的42.7%.
|
表 1 消融实验测试 |
|
|
表 2 不同网络的性能对比 |
4.4 实验结果分析

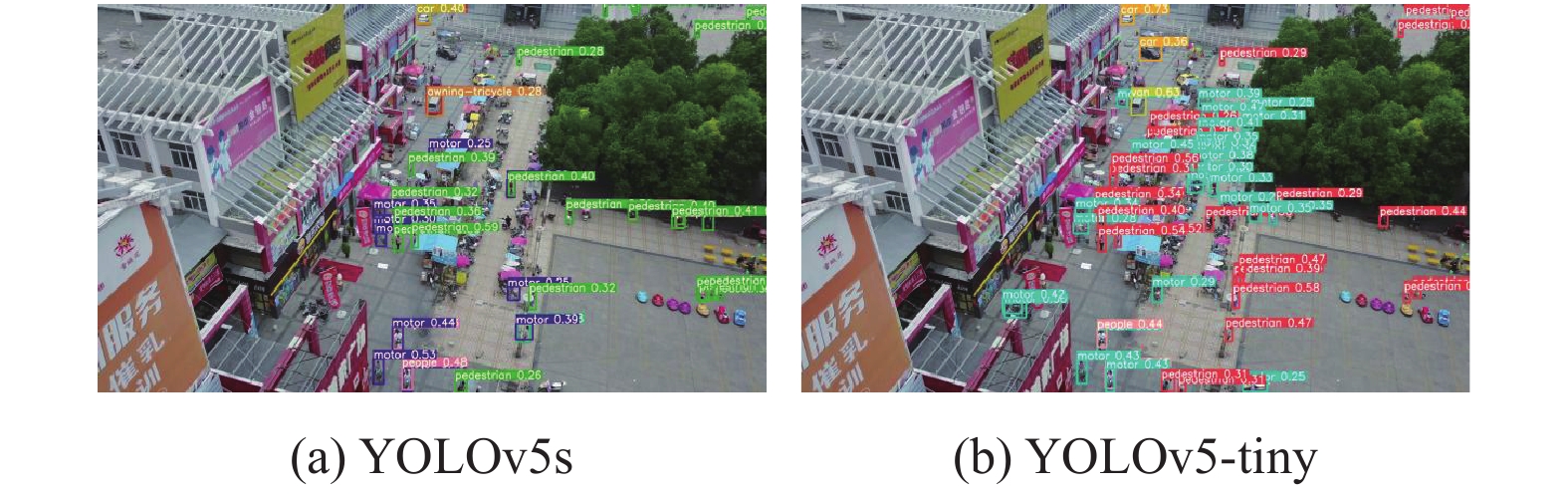

YOLOv5s与本文YOLOv5-tiny检测效果如图6–图9所示, 其中, 图6(a)、图7(a)、图8(a)、图9(a)为YOLOv5s的检测效果, 图6(b)、图7(b)、图8(b)、图9(b)为YOLOv5-tiny的检测效果, 检测设置中IoU阈值为0.45, 置信度阈值为0.25. 对比后发现, 尽管两者都存在小目标漏检的情况, 中间部分经过针对小目标检测数据增强训练的YOLOv5-tiny的漏检率低于YOLOv5s, 其精度也稍高于前者. 同时, 在低光照场景下, 两算法依然可以正常检测, 经过针对不同光照场景数据增强训练的YOLOv5-tiny检测到的右侧的小目标比YOLOv5s高, 同时平均精度也稍高于前者两算法在俯视场景中的中等尺寸目标检测精度都较高, 由图8和图9可知, YOLOv5s漏检了中间车辆旁的行人, 而YOLOv5-tiny检测到了. 在俯视场景中的小尺寸目标检测中两算法精度一般, 但YOLOv5-tiny检测到了下方的行人和非机动车而YOLOv5s没有.
|
图 6 白天低空俯视停车场场景检测效果 |

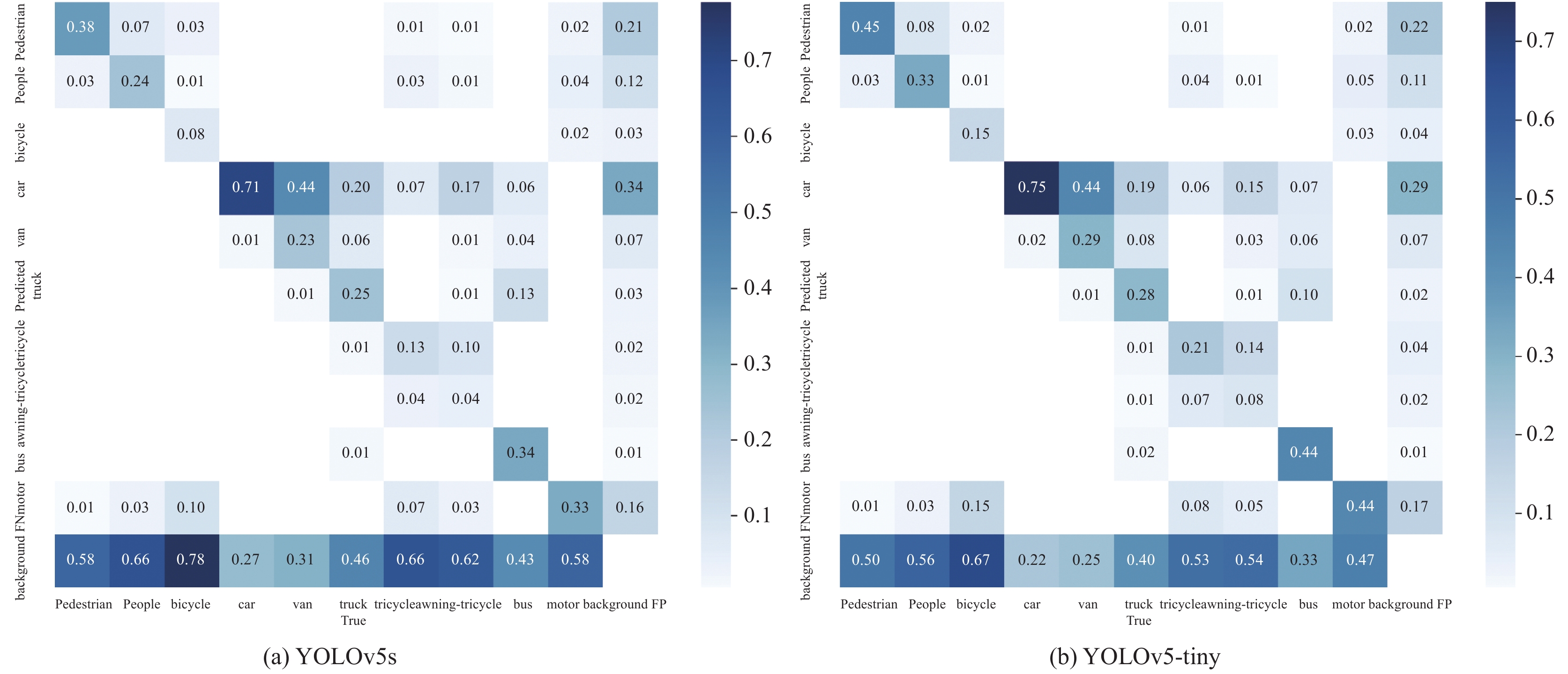

两个网络的混淆矩阵如图10所示, 其中, 图10(a)为YOLOv5s, 图10(b)为YOLOv5-tiny, 可见两者的大目标如car的检测精度相似, 但小目标如tricycle、bicycle等的召回率后者较高, 且精度也明显高于前者. 本文主要网络的性能如表2所示, YOLOv5-tiny的参数量、计算量、理论模型大小是所有网络中最小的, mAP精准度达到44.2%. 综合来看, 虽然YOLOv5s与YOLOv5-tiny的检测效果大体相似, 但后者的网络参数量、计算量只有前者的60%, 更适合部署在无人机嵌入式计算平台.
|
图 7 夜间道路车辆行人目标场景检测效果 |
|
图 8 傍晚广场复杂大量小目标场景检测效果 |
|
图 9 与阴天高空俯视道路场景检测效果 |
|
图 10 混淆矩阵图 |
5 结束语
本文针对目前主流目标检测算法难以在轻量化无人机嵌入式平台上执行实时目标检测任务的问题, 提出了一种适用于无人机航拍的轻量化改进算法YOLOv5-tiny. 相比于YOLOv5l在GPU平台上以降低了17.4%的精度(mAP)的代价, 获得了检测速度(FPS)提高148%的效果, 同时各方面的性能都优于YOLOv5s, 检测速度与精度的提升使得本文模型适合部署在轻量化的无人机嵌入式平台完成实时目标检测任务.
主要改进如下.
(1)针对YOLOv5的CSPDarknet53主干特征提取网络规模、运算量大的问题, 采用以MobileNetv3替换原有的backbone的改进方法, 引入了DWConv卷积模块替换原算法的普通Conv卷积模块, 大幅度减少了运算量.
(2)针对原MobileNetv3网络检测精度不足及原激活函数稳定性不足的问题. 把MobileNetv3原有的深层的池化层及后部的多余网络层去除, SE注意力模块换成CBAM注意力模块, 同时把一部分激活函数ReLU替换为SiLU, 提高了算法的检测精度与训练效果.
(3)使用了K-means聚类计算出了适用于无人机航拍检测目标的先验框的尺寸, 提高了模型训练的效果. 数据增强方面, 基于数据集的特性优化了原有Mosaic等数据增强方法, 同时加入高斯模糊等数据增强的方法, 增广了有限的数据集提高了算法的训练效果, 使得算法得以适应更加复杂的现实场景.
现有的算法的精度在VisDrone数据集上的表现依然不尽人意, 即使是使用大规模的网络检测也无法达到很高的精度, 因此未来的改进工作包括: 如何在维持网络规模较小的同时, 进一步提升检测精度与如何进一步压缩网络模型, 进行量化剪枝操作将模型量化部署到轻量化无人机平台中.
