1 引言

工业热轧带钢^[1]是指厚度在0.1–2 cm、宽度一般为60–200 cm的成卷带钢, 作为原材料被广泛应用于汽车、造船、电工设备、工程器械等设备的生产制造场景中, 但是由于生产工艺的限制, 在热轧生产过程中带钢表面会产生裂纹(crazing, Cr)、夹杂(inclusion, In)、斑块(patches, Pa)、麻点(pitted surface, PS)、压入氧化铁皮(rolled-inscale, RS)、以及划痕(scratches, Sc)等表面缺陷^{[2, 3]}. 这些缺陷对带钢产品的外观质量、疲劳强度和抗腐蚀性等产生较大的影响. 带钢表面缺陷检测是热轧带钢生产质量检测中的重要环节. 传统检测方法^[4]有人工检测、磁粉检测法、渗透检测法、涡流检测、X射线检测以及超声波检测技术、机器视觉检测法等. 热轧带钢表面缺陷大小多在0.1–5 cm可视范围, 密集度较大, 分布不均匀, 类型为不规则点状、凸包或车条状, 颜色为灰白色、深灰色等, 缺陷类型差异在于色彩和形状差异. 不适用于超声波、射线等检测方法, 机器视觉检测方法具有安装简易、成本低廉、检测精度高等优点, 通常作为首选方案.

近些年随着机器学习技术的快速发展. 基于深度学习的图像识别检测技术成为表面检测任务的主要方法. 基于深度学习的目标检测算法从结构上可以分为一阶段检测算法和两阶段检测算法, 分别的代表是SSD^[5]、YOLO^[6–8]和Faster R-CNN^[9]、Mask R-CNN^[10]等. 一阶段检测算法不需要RPN阶段, 直接得到检测结果检测速度较快, 但检测精度较低^[11]. 两阶段检测算法将检测任务分为两个阶段, 首先使用区域候选网络(RPN)产生候选区域, 然后使用检测网络检测候选区域的类别、位置, 这种方法的准确度较高但检测速度稍慢^[12].

基于深度学习的带钢表面缺陷检测普遍使用卷积神经网络作为特征提取并分类^[13]. Fu等^[14]提出的一种端到端的卷积神经网络, 实现了带钢表面缺陷的高精度分类; He等^[15]、He等^[16]通过GAN网络生成未标注数据进行数据增强, 再进行缺陷分类, 解决了缺陷样本数量较少难以训练的问题. 以上检测方法解决了带钢表面缺陷分类问题, 但没有解决缺陷定位问题. 李维刚等^[17]改进YOLOv3算法的带钢表面缺陷检测, 是在传统YOLOv3的基础上进行的微调; 程婧怡等^[18]提出的改进YOLOv3进行金属表面缺陷检测, 通过融合浅层与深层特征图, 实现检测性能的提升; 刘亚姣等^[19]提出的改进YOLOv3算法实现型钢表面缺陷检测, 通过使用可变形卷积替代特征网络部分层和K-means聚类方法优化先验框, 兼顾检测的速度和精度. 以上改进YOLOv3系列算法实现缺陷的分类与定位, 但是检测精度受限制于速度, 不是很理想. He等^[20]使用Defect Detection Network实现了端到端带钢表面缺陷检测, 检测准确率范围在70%–80%; 常海涛等^[21]提出的Faster R-CNN在工业CT图像缺陷检测中的应用, 将两阶段的Faster R-CNN应用于经过处理后的缺陷图像检测领域, 检测效果较为理想. 上述方法在目标检测方面已经取得不错的成绩, 检测效果也基本能够满足应用需求. 随着技术的更新迭代, 更先进的算法不断地被设计出, 相比传统的全卷积深度学习方法, 新的方法在性能和精度上比传统的技术更优秀.

本文目的是将深度学习领域前沿算法应用于传统的工业热轧带钢表面缺陷检测中. 热轧带钢表面常见瑕疵缺陷种类繁多, 缺陷形状差异较大且特征相似, 面积大小差异较大. 在数据集数量较少的情况下, 难以实现算法的快速收敛, 不易于精确检测. 针对存在的问题, 本文主要工作如下:

(1)使用Swin Transformer^[22]作为骨干特征提取网络代替常规的残差网络结构, 增强特征网络对隐含在图像中的深层语义信息的摄取能力;

(2)设计Multi-Stage R-CNN级联结构, 实现多阈值逐级上升策略, 实现检测精度的提升;

(3)使用柔性非极大值抑制(Soft-NMS)、FP16混合精度训练和SGD优化器等训练策略加速模型收敛、减少训练时间和提升模型性能;

2 相关技术 2.1 Swin Transformer架构图

2021年微软亚洲研究中心首次提出基于Transformer^[23]的骨干架构(Swin Transformer), 同年10月, 获CVPR2021最佳论文奖. 与以往所了解的基于卷积运算的骨干架构(VggNet、ResNet、DenseNet和Darknet)不同, 它是一种新的Vision Transformer结构^[24], 其最基本的计算模块不再是传统的卷积模块, 而是采用Transformer结构结合图像处理的设计思想实现, 代替传统的骨干网络用于视觉任务, 从输入图像或者视频中提取特征.

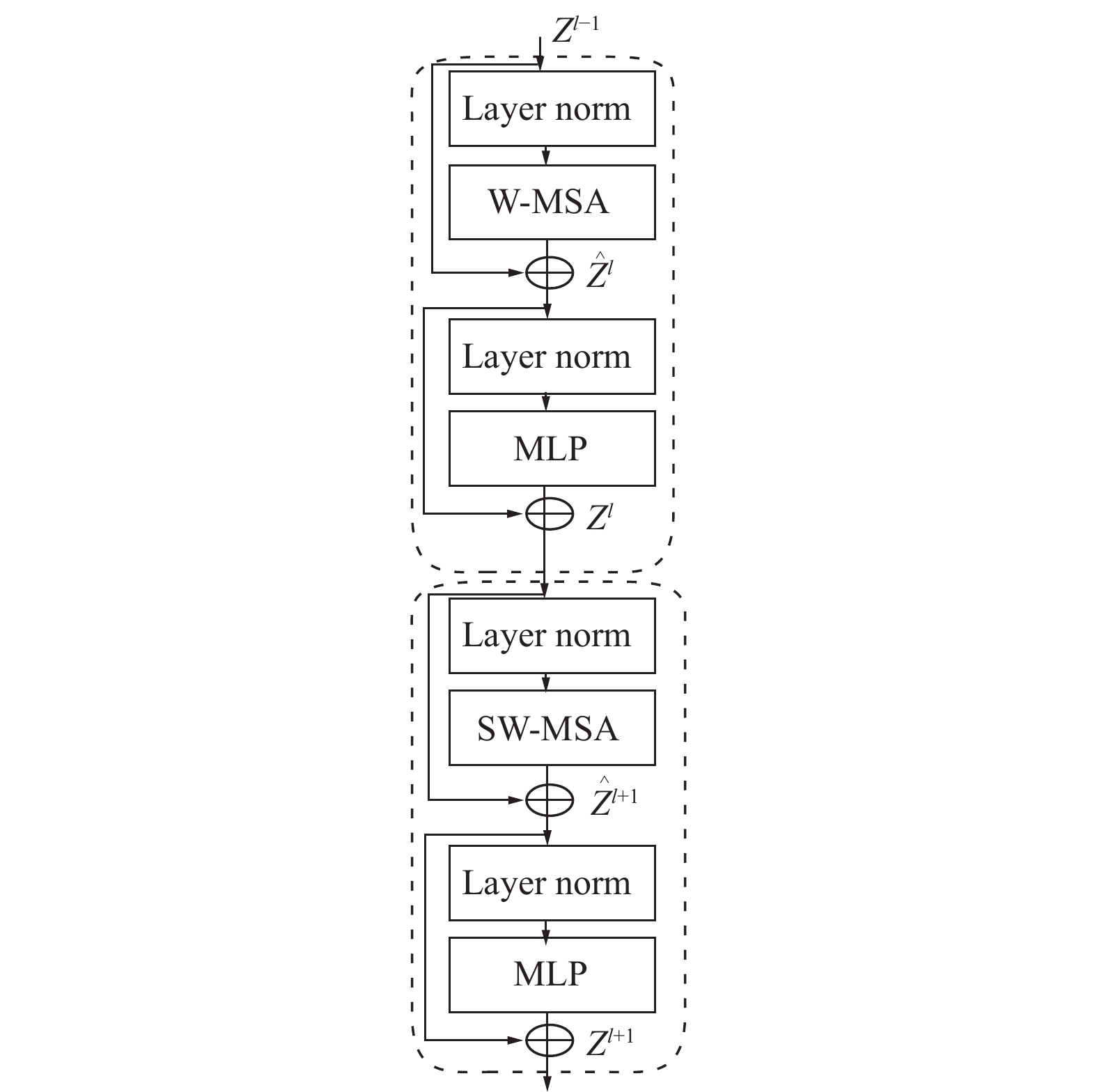

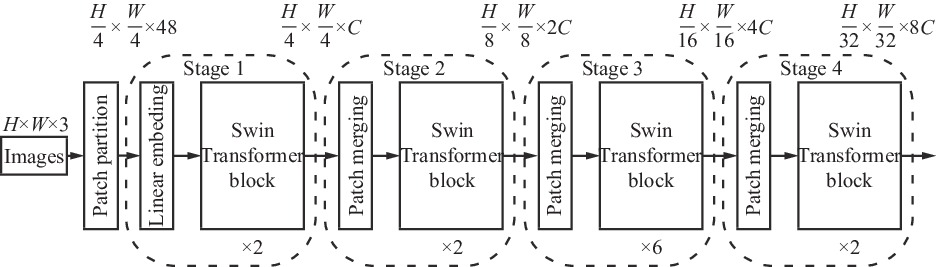

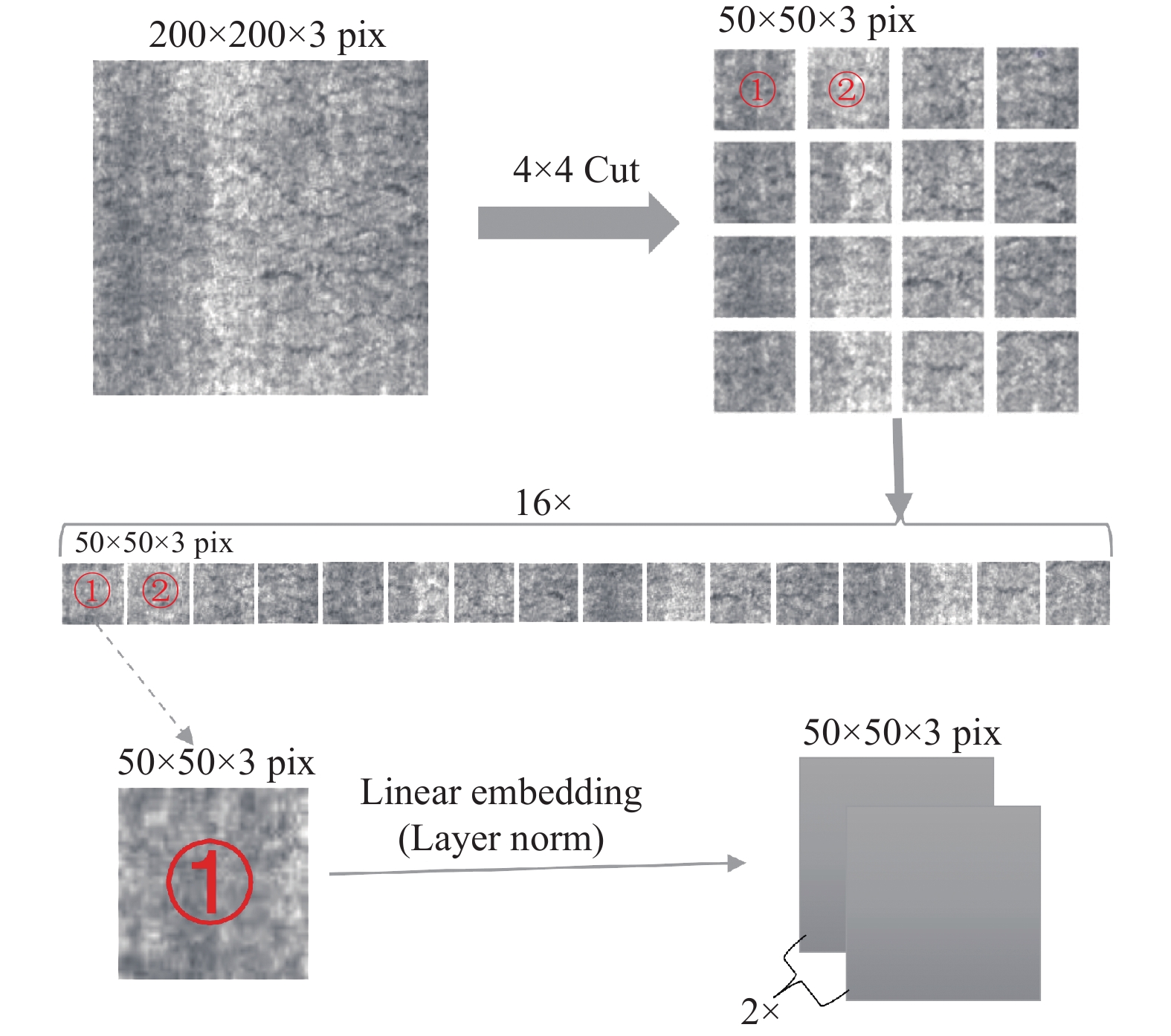

如图1, 首先通分片模块将输入的彩色图像分片成不重叠的patch. 每个patch被视为一个“token”, 其特征被设置为原始像素RGB值的串联. 使用了4×4的窗口大小, 因此每个窗口的特征维数为4×4×3=48. 在这个原始特征上应用线性嵌入层, 将其投影到C (C=96)维. 将线性的图片块送入Swin Transformer Block, 如图2, 将输出的图像进行图片块融合, 经过Patch Merging模块后长宽减半, 深度增加一倍, 实现了视野的扩大, 依次循环执行Swin Transformer Block 后进行融合, 获取更大的视野. 阶段1–4分别输出特征图, 作为下一阶段的特征图提取的输入. 如图2所示, Swin Transformer Block结构主要是Layer Norm, MLP^[25], Window multi-head self-attention (W-MSA)和shifted Window multi-head self-attention (SW-MSA)组成, 与经典的Transformer Block结构的主要区别在于W-MSA和SW-MSA模块.

2.2 区域预选网络(RPN)

区域预选网络, 主要用于从输入的特征图生成可能存在目标的候选框区域. 以全卷积网络为基础, 其与后面目标检测部分的卷积神经网络参数共享.

Anchors generator生成锚框为0.5、1.0、2.0三种, cls_logits和box_pred_0结合锚框得到预测框, 将预测框与目标进行损失计算, 在训练时通过反向传播调整卷积参数.

将box_pred_0传送到下一级R-CNN网络用于进一步的参数训练.

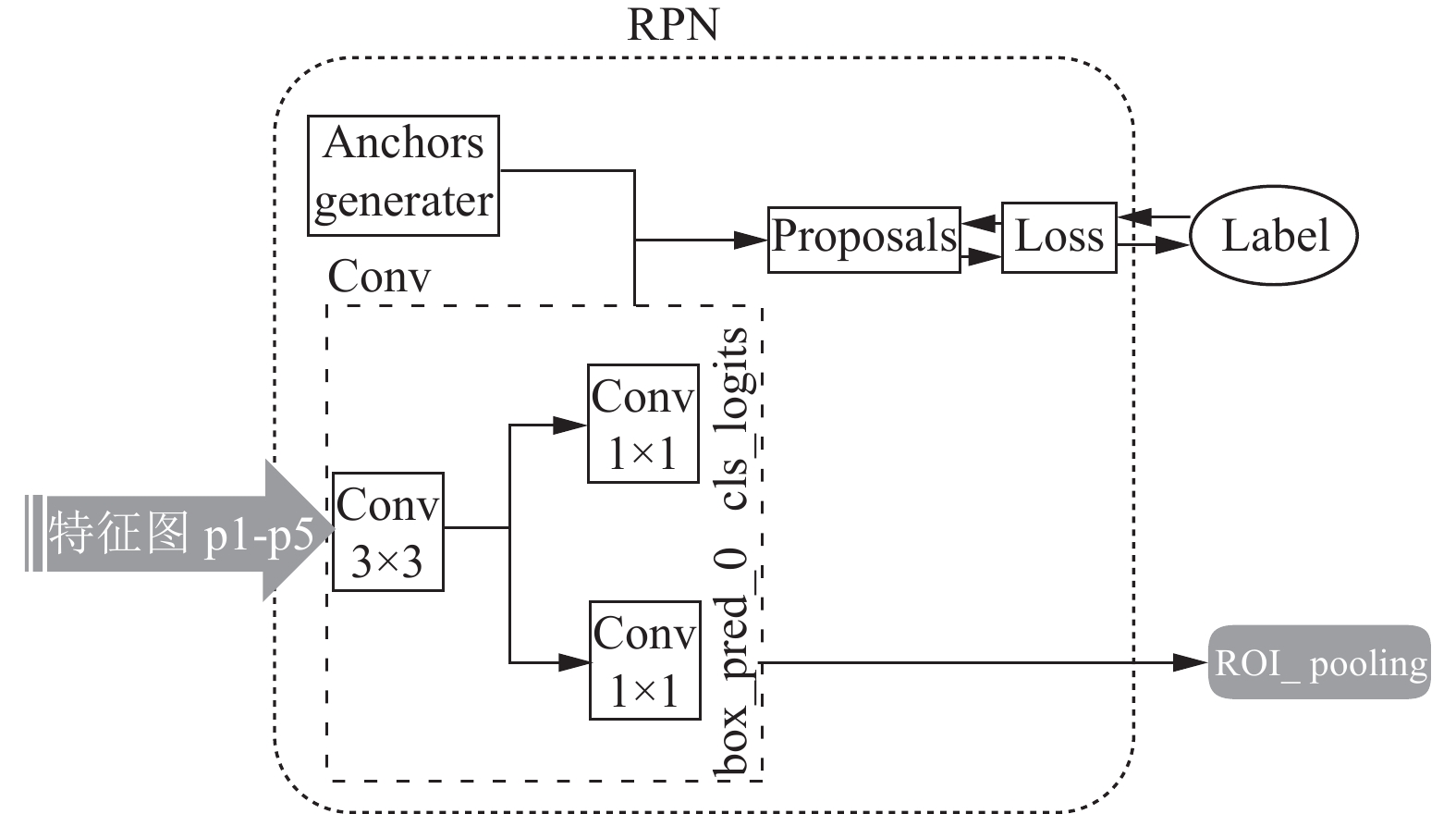

如图3, 来自特征提取网络的特征图进入RPN网络, 先经过一个3×3卷积, 再分别经过一个1×1卷积, 分别产生类别划分和边界框预测, 分类预测主要用来二分类预测前景和背景, 边界框作为multi-stage R-CNN级联网络的输入. 同时预测的结果会结合anchors generator生成区域预选框和label进行损失计算.

RPN和R-CNN网络损失函数为:

$ L\left(\left\{{p}_{i}\right\}, \left\{{t}_{i}\right\}\right)=\frac{1}{{N}_{{\rm{cls}}}}\sum _{i}{L}_{{\rm{cls}}}({p}_{i}, {p}_{i}^{*})+\lambda \frac{1}{{N}_{{\rm{reg}}}}\sum _{i}{p}_{i}^{*}{L}_{{\rm{reg}}}\left({t}_{i}, {t}_{i}^{*}\right) $

(1)

其中, $ i $ 表示锚框index, $ {p}_{i} $ 表示第 $ i $ 个锚框为真实标签的预测概率, $ {p}_{i}^{*} $ 代表对应正样本为1, 负样本为0, 保证了当锚框为负样本时, 没有边界框回归损失. $ {t}_{i} $ 代表预测的第 $ i $ 个锚框的边界框回归值, $ {t}_{i}^{*} $ 代表的是对应的第 $ i $ 个真实框值, 计算锚框与真实框的偏移量. ${N}_{{{\rm{cls}}}}$ 是最小批次规模, ${N}_{{\rm{reg}}}$ 是anchor location的数量. ${L}_{{\rm{cls}}}$ 为交叉熵损失, ${L}_{{\rm{reg}}}$ 为 ${{\textit{Smooth}}}_{{L}_{1}}\mathrm{L}\mathrm{o}\mathrm{s}\mathrm{s}$ .

如式(1)所示, RPN网络的损失函数为分类交叉熵损失和边界框回归损失, R-CNN网络中损失函数为多分类交叉熵损失和边界框回归损失.

(1) 二值交叉熵损失公式(cross entropy loss): RPN网络中的分类器将候选框分为前景和背景, 是一个二分类问题. 预测结果只有两个, $ p $ 和 $ 1-p $ , 如式(2):

$ {L}_{{\rm{cls}}}=-\left[{p}_{i}^{*}\cdot \mathrm{log}\left({p}_{i}\right)+\left(1-{p}_{i}^{*}\right)\cdot \mathrm{log}\left(1-{p}_{i}\right)\right] $

(2)

其中, $ {p}_{i} $ 表示第 $ i $ 个锚框预测为真实标签的概率, $ {p}_{i}^{*} $ 当为正样本时为1, 为负样本时为0;

(2) 在R-CNN网络中将会用到多分类交叉熵损失函数:

$ {L}_{{\rm{cls}}}=\frac{1}{N}\sum _{j}{L}_{j}=-\frac{1}{N}\sum _{j}\sum _{c=1}^{M}{y}_{\mathit{jc}}\mathrm{log}\left({p}_{jc}\right)\left(3\right) $

(3)

其中, M为类别的数量, $ {y}_{jc} $ 是符号函数(0或1), 如果样本 $ j $ 的真实类别等于c取1, 否则取0; $ {p}_{jc} $ 是观测样本 $ j $ 属于类别c的预测概率.

(3) 边界框回归损失:

$ {L}_{{\rm{reg}}}\left({t}_{i}, {t}_{i}^{*}\right)=\sum _{i}{{\textit{Smooth}}}_{{L}_{1}}\left({t}_{i}-{t}_{i}^{*}\right) $

(4)

$ {{\textit{Smooth}}}_{{L}_{1}}=\left\{\begin{array}{l}\dfrac{1}{2}{x}^{2}, \; {\rm{if}} \; \left|x\right| < 1\\ \left|x\right|-\dfrac{1}{2}, \; {\rm{otherwise}}\end{array}\right.$

(5)

$ {t}_{i}=\left[{t}_{x}, {t}_{y}, {t}_{w}, {t}_{h}\right], \; {t}_{i}^{*}=\left[{t}_{x}^{*}, {t}_{y}^{*}, {t}_{w}^{*}, {t}_{h}^{*}\right] $

(6)

$ {t}_{x}=\frac{x-{x}_{a}}{{w}_{a}}, \; {t}_{y}=\frac{y-{y}_{a}}{{h}_{a}}, \; {t}_{w}=\mathrm{log}\left(\frac{w}{{w}_{a}}\right), \; {t}_{h}=\mathrm{log}\left(\frac{h}{{h}_{a}}\right) $

(7)

$ {t}_{x}^{*}=\frac{{x}^{*}-{x}_{a}}{{w}_{a}}, \; {t}_{y}^{*}=\frac{{y}^{*}-{y}_{a}}{{h}_{a}}, \; {t}_{w}^{*}=\mathrm{log}\left(\frac{{w}^{*}}{{w}_{a}}\right), \; {t}_{h}^{*}=\mathrm{log}\left(\frac{{h}^{*}}{{h}_{a}}\right) $

(8)

其中, $ x, y, w, h $ 分别表示真实(标签)框的坐标位置, $ {x}_{a}, {y}_{a}, {w}_{a}, {h}_{a} $ 分别表示锚框预测框的坐标. 采用式(5) ${{\textit{Smooth}}}_{{L}_{1}}$ 回归损失函数, 计算预测框与真实框的损失函数.

2.3 检测结构网络(R-CNN)

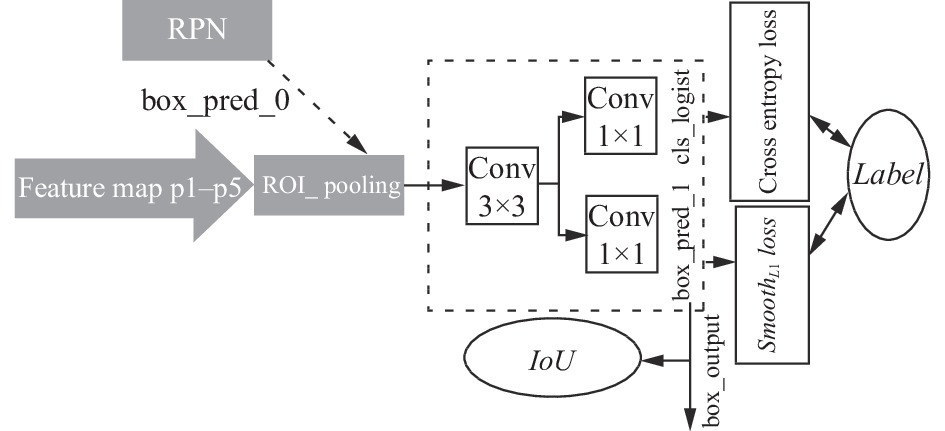

如图4所示, 经典的Faster R-CNN的检测结构网络. 因为是单一IoU阈值, 所以无论阈值如何设置, 检测结果都具有高度的对抗性. 如果阈值设置的很高, 那么预测的bounding box与真实的real bounding box就会包含很多背景, 使得网络很难取得正样本数据. 如果阈值较低, 网络可以获得更多的正样本, 但是其中会包含较多的非真实样本. 所以, 很难通过一个单一的网络模型去实现阈值的设置.

3 本文算法 3.1 算法流程图

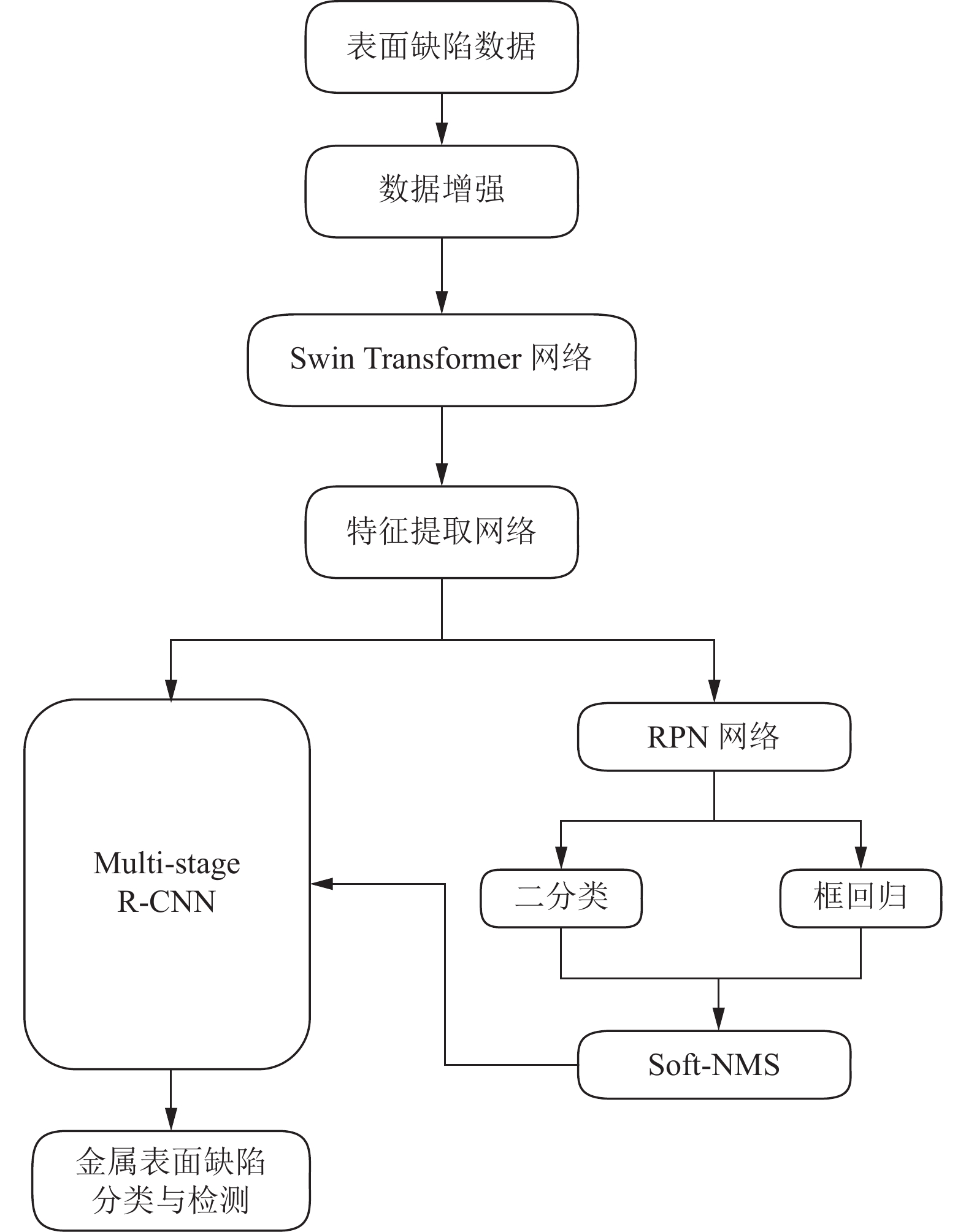

为了提升热轧带钢表面缺陷检测的精度, 如图5、本文在原Faster R-CNN网络框架的基础上通过替换残差特征提取网络为Swin Transformer特征提取网络, 设计多级阈值检测器(multi-stage R-CNN), 通过逐级提升的阈值, 提高检测精度. 采用随机垂直、水平翻转、多尺度训练和数值填充等数据增强方式提升训练数据的质量. 采用柔性非极大值抑制(Soft-NMS)、FP16混合精度训练和SGD优化器等训练策略实现模型加速收敛、减少训练时间.

3.2 Swin Transformer网络原理

Swin Transformer是在Google提出的ViT模型的思路启发下实现的一次巨大提升. Swin Transformer的设计思路: 直接把图像分成固定大小的图片块, 通过线性变换得到patch embedding, 类似于自然语言处理中的词嵌入, 将图片序列化输入Transformer后进行特征提取分类等操作. 如图6、图7所示, 首先将200×200×3 pix的图片切分成4×4的图片块, 将图片块展平成线性维度, 再转化为tokens embedding, 在tokens embedding的基础上添加位置embedding. 将其输入到自定义数量的Transformer Encoder模块.

微软亚洲研究中心同时提出不同规模的预训练模型Swin-T、Swin-S、Swin-B、Swin-L, 本文采用Swin-T: $ C=96 $ 预训练模型, 是以ImageNet-1K数据预训练模型作为本文算法的骨干网络.

本文实验采用的数据集格式: H=200 pix, W=200 pix.

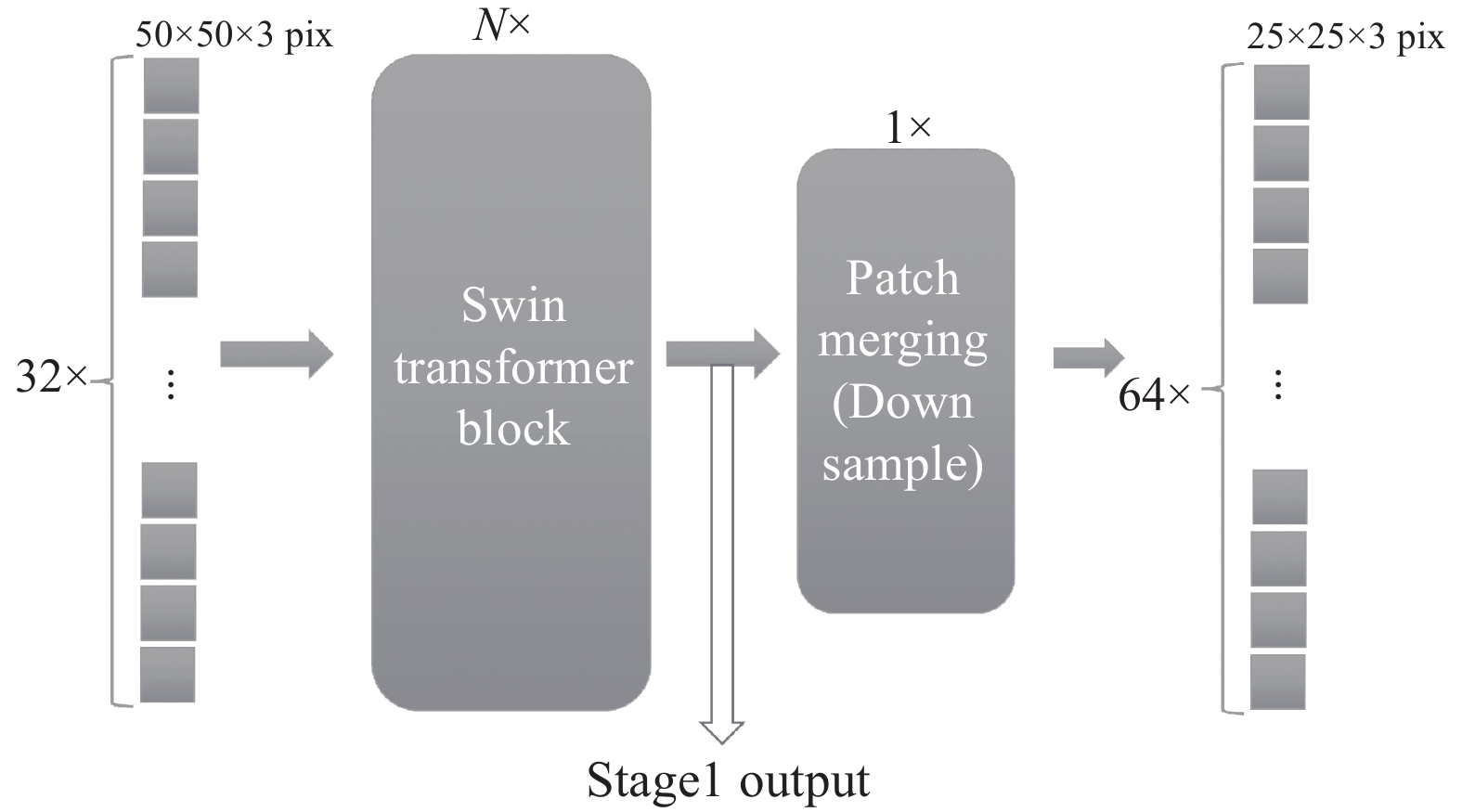

骨干特征提取网络总共4个阶段, 每个阶段输出一张特征图, 输出的特征图尺寸分别为:

$ {} \frac{H}{4}\times \frac{W}{4}\times C ; \; { } \frac{H}{8}\times \frac{W}{8}\times 2C $

$ {} \frac{H}{16}\times \frac{W}{16}\times 4C ; \; {} \frac{H}{32}\times \frac{W}{32}\times 8C $

Transformer的基本运算单元是self-attention结构.

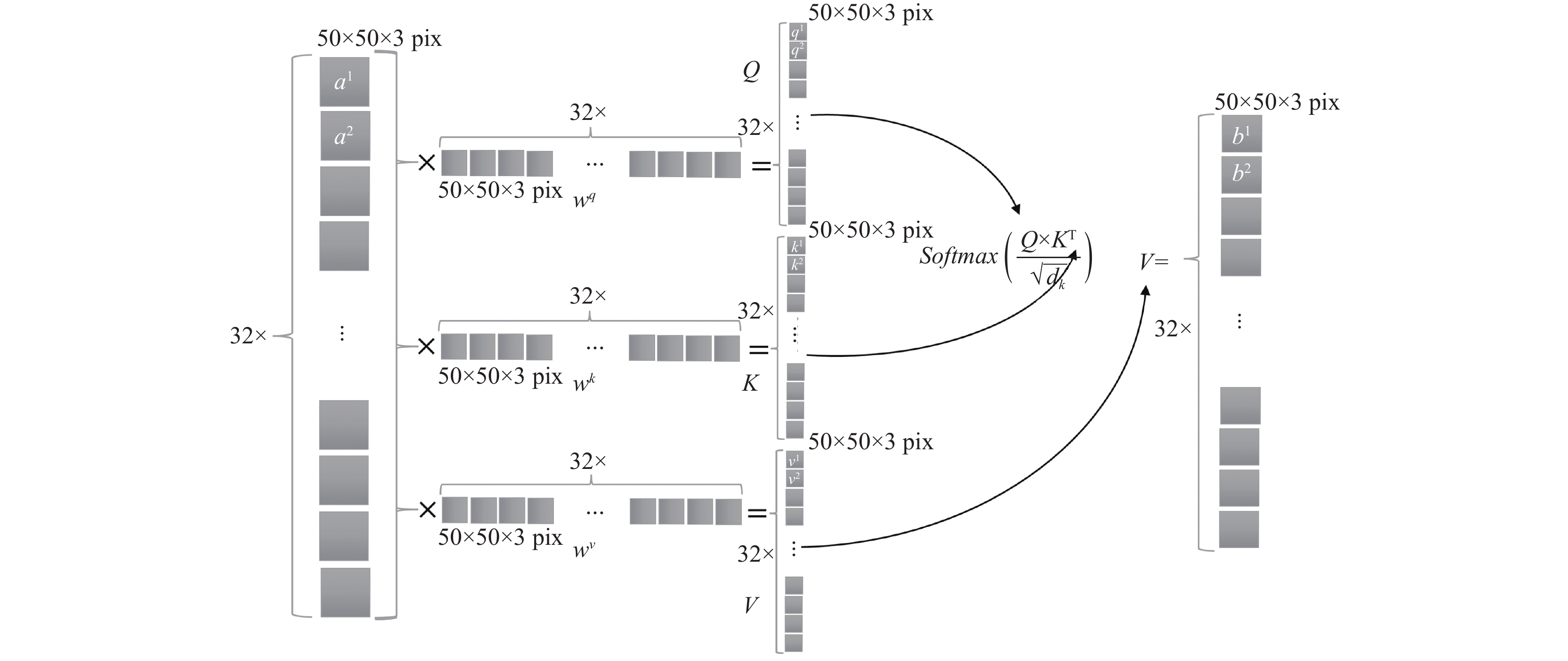

如式(9)、图8所示, self-attention运算单元: ${a}^{1}\mathrm{,} \; {a}^{2},\cdots, \; {a}^{n}$ 是序列化数据输入, ${b}^{1}\mathrm{,} \; {b}^{2}, \cdots ,{b}^{n}$ 是不改变维度输出, ${Q} \; (\mathrm{q}\mathrm{u}\mathrm{e}\mathrm{r}\mathrm{y}), {K} \; (\mathrm{k}\mathrm{e}\mathrm{y}), {V} \; (\mathrm{v}\mathrm{a}\mathrm{l}\mathrm{u}\mathrm{e})$ 是输入序列中编码 $ {W}^{q}、{W}^{k}、{W}^{v} $ 是训练参数矩阵, $ {d}_{k} $ 是编码的维度(dimension).

$ Attention(Q, K, V)={\textit{Softmax}}\left(\frac{{QK}^{{\rm{T}}}}{\sqrt{{d}_{k}}}\right)V $

(9)

3.3 多级联检测网络(multi-stage R-CNN)

为了提升模型的检测能力, 通过构建一个级联架构, 检测器模块的阈值不断提高, 分别是(0.55, 0.65, 0.75). 通过使用前一阶段的回归输出进行重采样, 一些极端值通过增加IoU阈值被移除, 优化深层检测器, 提升整体性能. 如式(10)所示, 交并比值(IoU), 预测框(bounding box predict)和真实框(real bounding box)的交集和并集的比值计算:

$ IoU=\frac{(A\cap B)}{A\cup B} $

(10)

由于bounding box通常包括一个目标和一些背景, 很难确定检测是正样本还是负样本. 所以, 这通常由IoU的阈值来决定. 如果IoU超过阈值, 则被认为是正样本. 因此, 采用Soft-NMS策略:

$ y=\left\{\begin{array}{l}{g}_{y}, \; IoU(x, y)\geqslant u\\ {g}_{y}\left(1-IoU\left(x, y\right)\right), \; IoU\left(x, y\right) < u\end{array}\right. $

(11)

其中, $ {g}_{y} $ 是检测框分数, $ IoU(x, y) $ 为检测框与真实框的交并比, $ u $ 为设定的阈值.

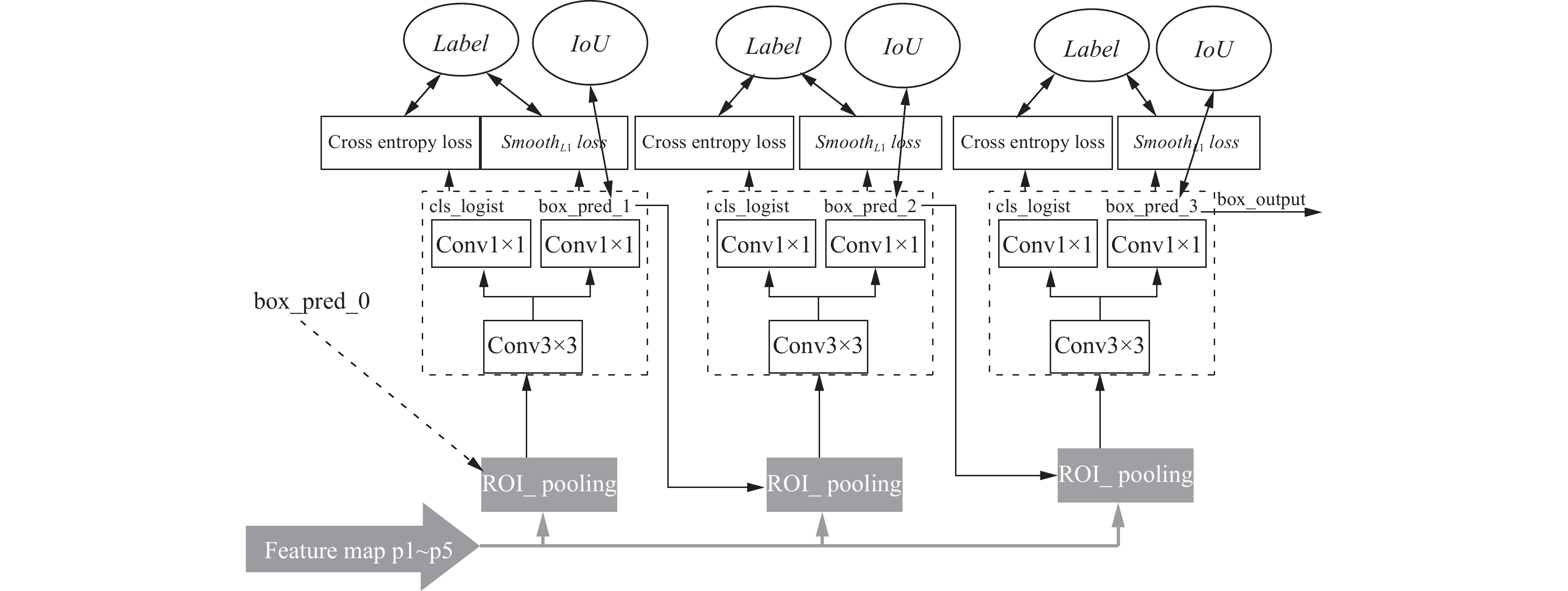

如图9, 骨干网络的特征图同时输入到RPN和multi-stage R-CNN网络部分, 接收来自RPN网络的box_pred_0, 通过级联多个R-CNN模块, 每个模块设置不同的IoU阈值实现box_pred的调整. 最终结果, 分类预测为n个R-CNN模块的cls_logist的平均值, 边界框预测为最后一个R-CNN的输出box_pred_3.

4 实验及结果分析 4.1 实验 4.1.1 公开数据集

本文采用公开的热轧带钢NEU-DET数据集^[20,26,27]作为缺陷检测的训练测试数据, 缺陷分别为裂纹、夹杂、斑块、麻点、压入氧化铁皮、以及划痕等6种表面缺陷图像, 每类300张, 尺寸为200×200 pix, 共计1800张缺陷图像. 如图10所示.

如图10所示, 其中图10(a)为crazing龟裂纹图像, 裂纹密集数量较多, 颜色较浅难发现; 图10(b) inclusion内含物杂质图像、特征明显、易于区别; 图10(c) patches斑块, 色斑特征明显, 数量较少, 规模较大; 图10(d) pitted surface点蚀图像, 麻点密集, 数量较多; 图10(e) rolled-inscale轧制氧化皮, 特征不明显, 密集度较大; 图10(f) scratches刮痕图像, 特征明显, 数量较少.

由于该数据集数量较少, 采用垂直随机0.5概率随即翻转、多尺度训练数据增强方法提升数据数量. 在模型训练时将数据集按照1:1:8的比例划分为测试集、验证集和训练集, 测试集180张、验证集180张、训练集1440张.

4.1.2 训练策略

(1) FP16混合精度训练

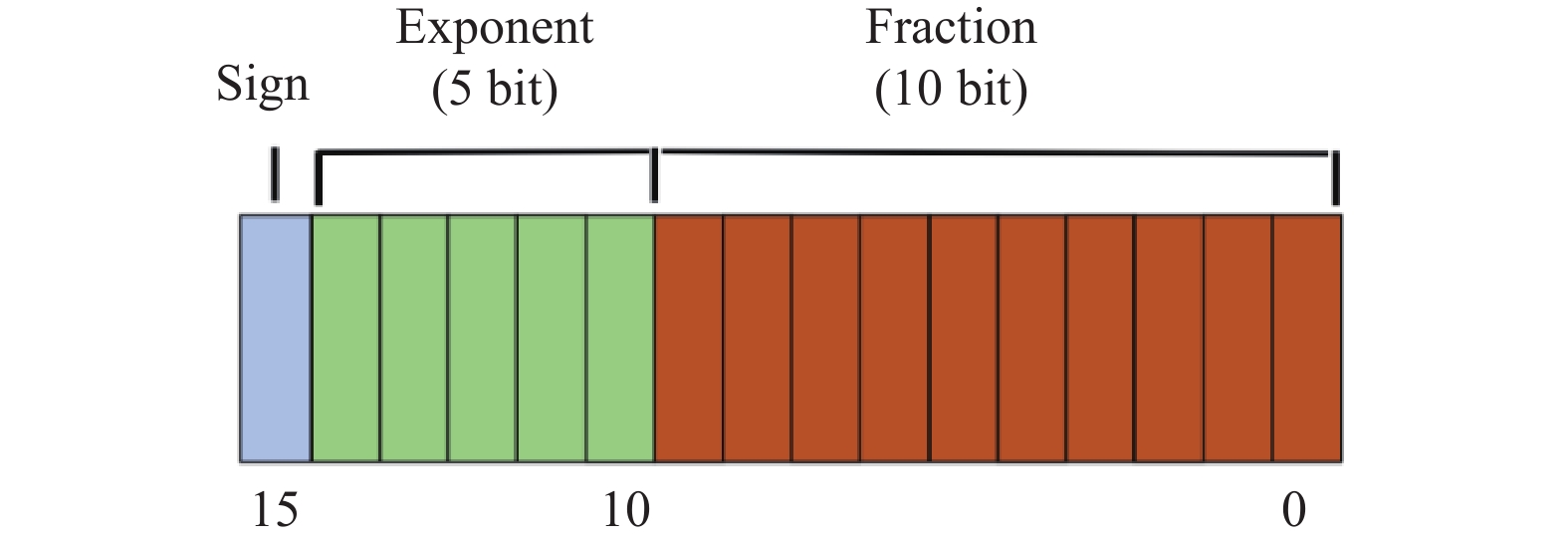

混合精度训练是在减少精度损失的情况下利用半精度浮点数加速训练. 使用FP16即半精度浮点数存储权重和梯度. 在减少占用内存的同时起到了加速训练的效果. 图11为IEEE标准中的FP16格式.

FP16取值范围是 $ 5.96\times {10}^{-8}\sim 65504 $ , 而FP32则是 $ 1.4\times {10}^{-45}\sim 3.4\times 1038 $ , 从FP16的取值范围可以看出, 用FP16代替原FP32神经网络计算虽然会产生精度损失, 但是FP16相比FP32内存占用会大减少, 英伟达GPU支持加速运算, 节约训练时间.

(2) 柔性非极大值抑制(Soft-NMS)

非极大值抑制(NMS)算法存在将相邻检测框的分数强制归零的情况, 将会存在重叠真实物体被强制归零, 导致检测失败, 平均检测精度(average precision, AP)下降.

传统NMS重置函数:

$ {s}_{i}=\left\{\begin{array}{l}{s}_{i}, \; IoU\left(M, {b}_{i}\right) < {N}_{t}\\ 0, \; IoU\left(M, {b}_{i}\right)\geqslant {N}_{t}\end{array}\right. $

(12)

其中, $ {s}_{i} $ 为检测框分数, $IoU\left(M, {b}_{i}\right)$ 为真实框与检测框的交并比函数, $ {N}_{t} $ 为设置的重叠阈值.

采用柔性非极大值抑制(Soft-NMS)算法, 通过降低重叠检测框的分数而不是强制归零操作, 保留重叠检测框.

Soft-NMS重置函数:

$ {s}_{i}=\left\{\begin{array}{l}{s}_{i}, \; IoU\left(M, {b}_{i}\right) < {N}_{t}\\ {s}_{i}\left(1-IoU\left(M, {b}_{i}\right)\right), \; IoU\left(M, {b}_{i}\right)\geqslant {N}_{t}\end{array}\right. $

(13)

检测框超过重叠阈值时, 重置检测框分数线性衰减, 与 $ M $ 距离较近的检测框衰减程度加大, 而距离较远的检测框受影响程度较小.

(3) 实验优化策略

式(14)采用随机梯度下降(SGD)优化器, 目标函数 $ J\left(\theta \right) $ , 模型参数集合 $ \theta $ , 累计梯度 $ {v}_{t} $ , 学习率 $ \eta $ 为0.0025, 动量 $ \gamma $ 为0.9, 无梯度限制. 学习策略采用预热策略, 预热迭代次数500次, 预热起始学习比率0.001, 学习率衰减起止16、19 step.

$ {v}_{t}=\gamma {v}_{t-1}+\eta \cdot {\nabla }_{\theta }J\left(\theta \right) \theta =\theta -{v}_{t} $

(14)

实验环境如表1所示.

4.2 结果分析 4.2.1 模型分析

模型评价指标, 计算精确率P (precision)、召回率R (recall)、平均精度AP (average precision)和平均精度均值mAP (mean average precision)作为网络模型性能评估标准. mAP是所有类别平均精度均值, 通常用来评价检测模型的整体性能.

$ P =\frac{TP}{TP+FP} $

(15)

$ R=\frac{TP}{TP+FN} $

(16)

$ AP={\int }_{0}^{1}P\left(R\right)dR $

(17)

$ mAP=\frac{1}{n}\sum _{i=1}^{n}({AP)}_{i} $

(18)

表2、式(15)和式(16)中的TP (true positive)、TN (true negative)、FP (false positive)、FN (false negative)分别代表: 将正样本预测为正类的个数(TP); 将负样本预测为负类的个数(TN); 将负样本预测为正类的个数(FP); 将正样本预测为负类的个数(FN).

4.2.2 不同策略模型消融实验

4种策略分别是ResNet50+R-CNN (Faster R-CNN)、Swin Transformer+R-CNN、ResNet50+Multi-stage R-CNN、Swin Transformer+Multi-stage R-CNN (本文). 如表3、表4所示, 通过消融实验平均精度均值(mAP)和平均精确度(AP), 可以更加准确地了解到模型在修改过程前后的性能提升.

如表3所示, 基础策略模型为ResNet50+R-CNN, 不同策略下mAP和mAP_50提升.

(1) Swin Transformer+R-CNN实现1.4%和5.6%的平均精度均值提升;

(2) ResNet50+Multi-stage R-CNN实现3.8%、2.9%和4.3%的平均精度均值提升;

(3) Swin Transformer+Multi-stage R-CNN (本文)实现6%、7.5%和3.9%的平均精度均值提升.

如表4所示, 本文设计的算法模型(本文), 在裂纹、夹杂、斑块、麻点、压入氧化铁皮、以及划痕等缺陷上实现5.2%、3.4%、7.7%、1.5%、8.9%、9.4%的平均精度提升.

4.2.3 可视化模型训练Loss曲线

通过观察训练过程中的损失参数变化, 有助于了解模型训练设置, 进而有助于提升模型的训练精度.

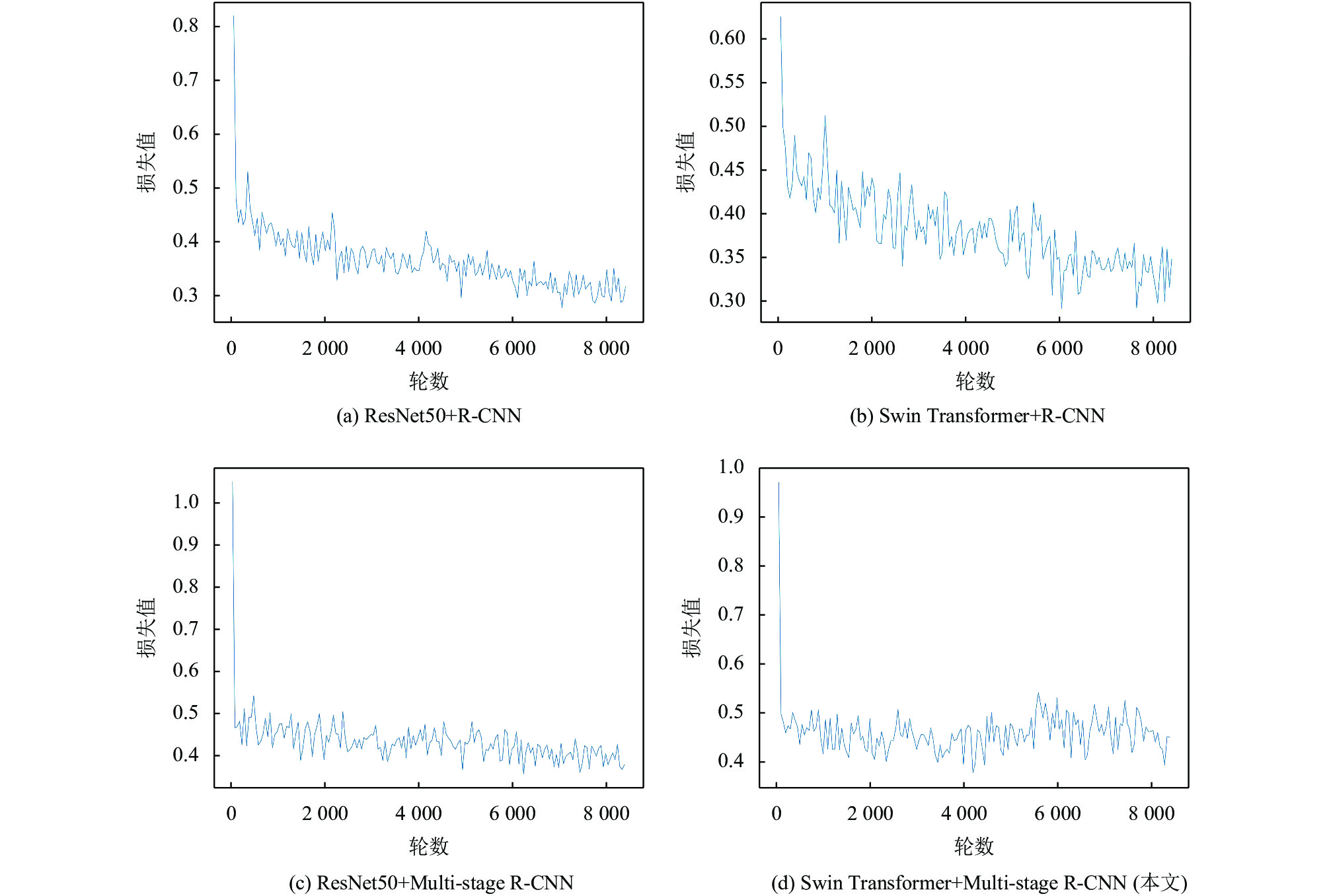

如图12所示, 更换骨干网络后的Swin Transformer+R-CNN模型相较于ResNet50+R-CNN模型在训练时波动范围较大, 波峰波谷大于0.1, 难以实现Loss曲线的快速收敛.

ResNet50+Multi-stage R-CNN模型快速实现收敛, 波峰波谷范围小于0.1而且随着训练轮数的增加, 实现收敛.

Swin Transformer+Multi-stage R-CNN (本文)模型相较于前3个模型实现快速收敛, 波峰波谷波动范围小于0.1, 和本文采取的训练策略相关, 是4个模型中训练效果最好的模型.

4.2.4 实验模型评价

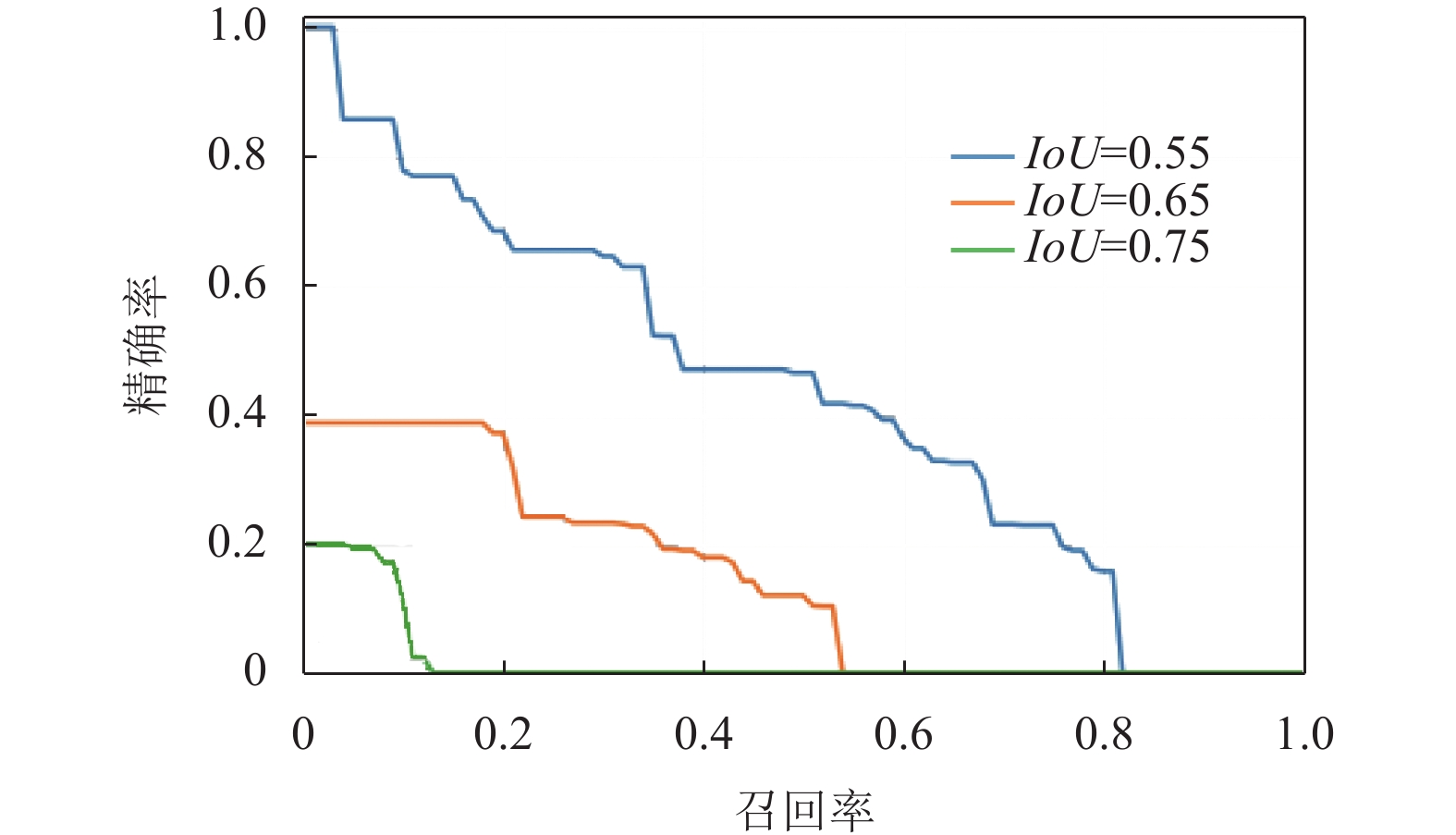

根据表2和式(17)、式(18), 计算精确率P和召回率R, 生成图13、在阈值逐级提升下的P-R图. 如图13可以发现随着阈值(IoU)的提升模型的AP值(面积)不断下降.

通过将本文设计的模型与当前主流的物体检测算法, 在相同数据集和实验环境下进行检测对比实验, 表5、表6为对比实验数据.

如表5所示, 本文设计的算法模型在mAP、mAP_50和mAP_75上, 相较YOLOF实现3.4%、5.9%和0.4%的精度提升; 相较于YOLOv3实现15.4%、25.9%和8.5%的精度提升; 相较Deformable DETR实现20.7%、53.1%和7.8%的精度提升; 相较于SSDLit实现13.9%、24.5%和9.9%的精度提升; 相较于SSD512实现20%、38.9%和12.4%的精度提升.

如表6所示, 本文设计的算法模型在6种缺陷上的检测精度(AP), 相较YOLOF实现1.9%、–1.4%、0.8%、4.6%、4.1%、10.6%的检测精度提升; 相较YOLOv3实现7.2%、18.2%、24.5%、2.5%、22.5%、17.5%的检测精度提升; 相较Deformable DETR实现11.8%、17.9%、30.5%、20%、20.3%、24.1%的检测精度提升; 相较SSDLit分实现7.2%、11.5%、9.3%、13.9%、18.5%、19.7%的检测精度提升; 相较SSD512实现12%、17.4%、22.2%、24.3%、22.5%、21.6%的检测精度提升.

如表5、表6, 本文设计的模型在检测精度上性能相优于YOLOF、YOLOv3、Deformable DETR、SSDLit、SSD512等主流模型.

4.2.5 实验效果

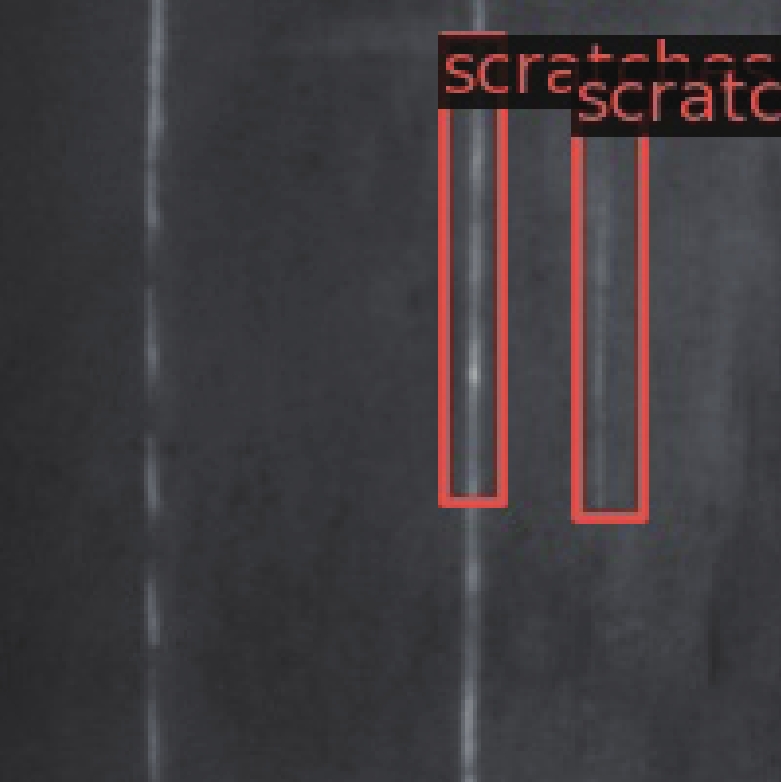

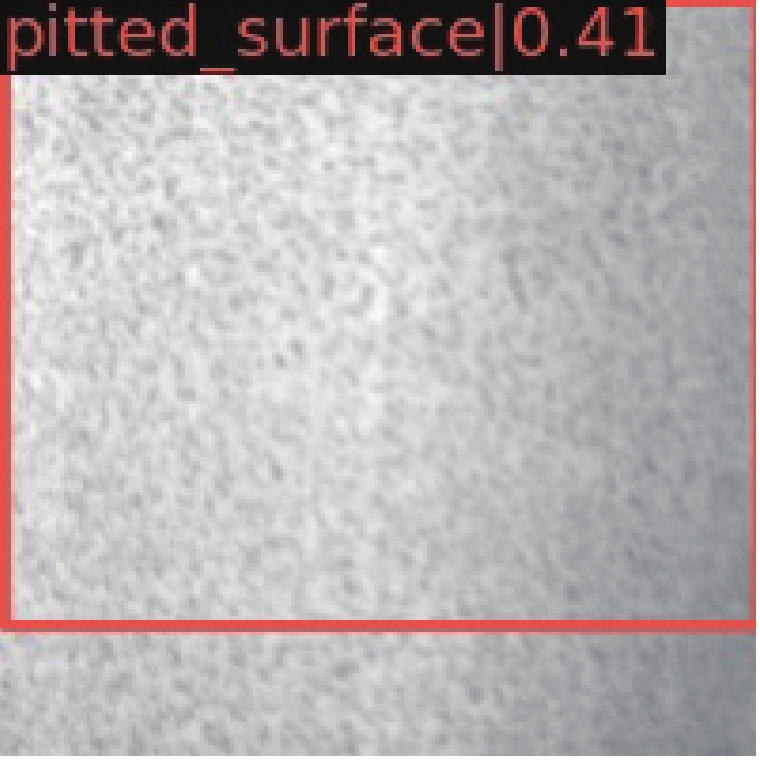

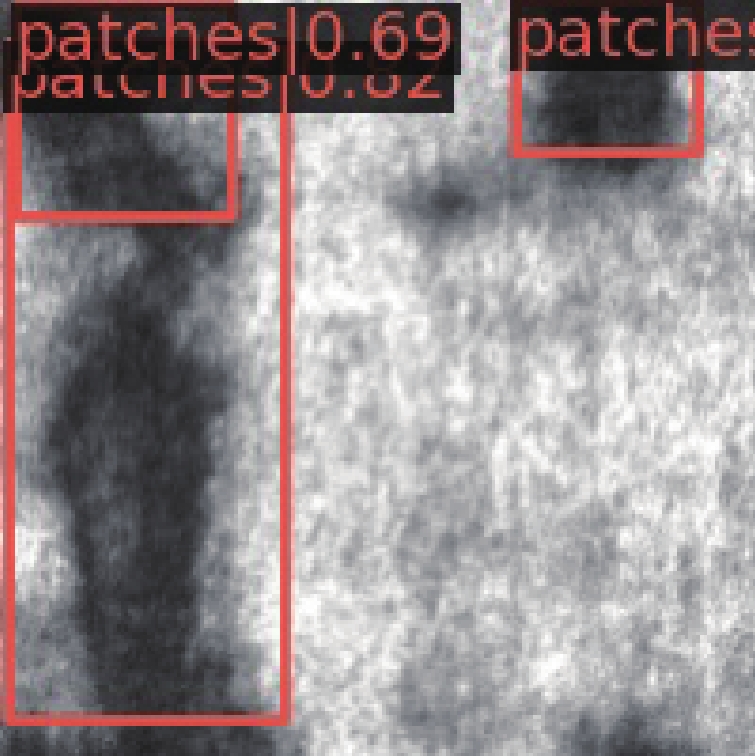

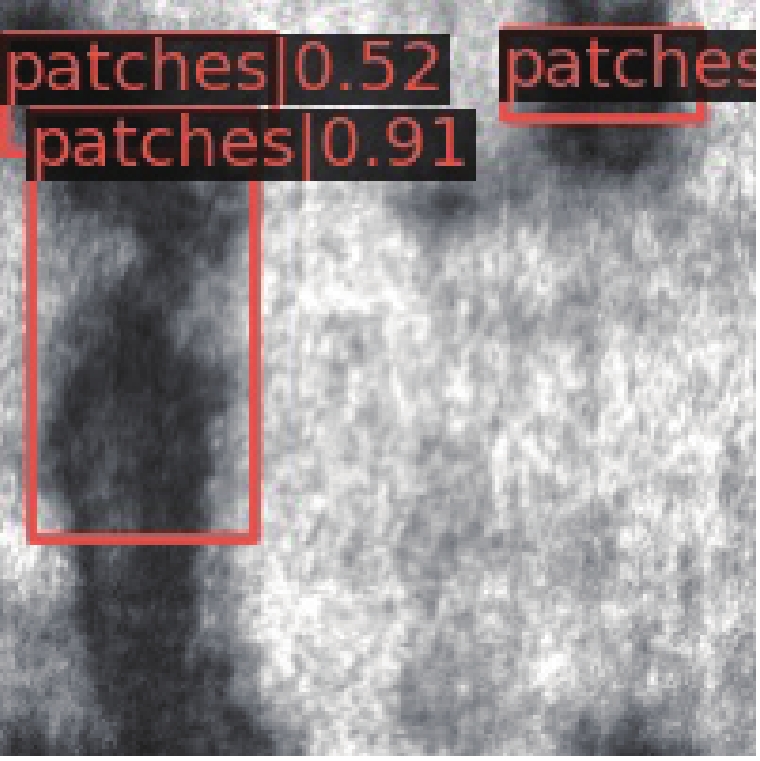

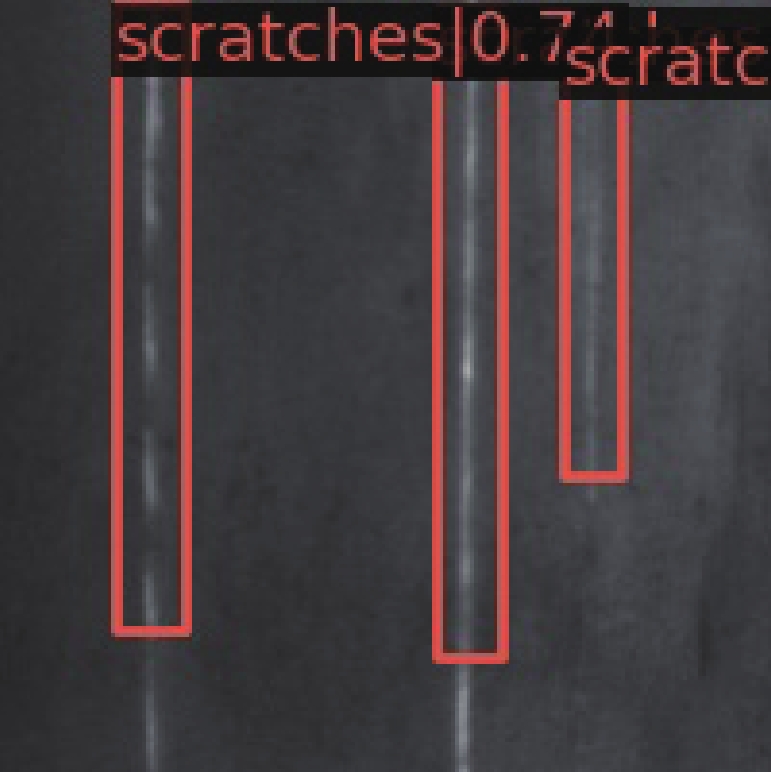

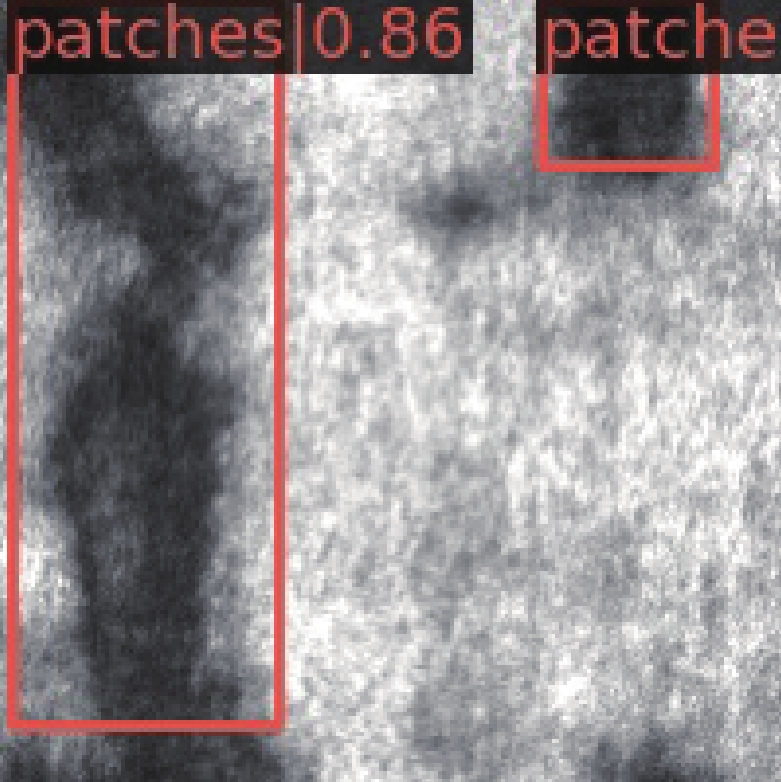

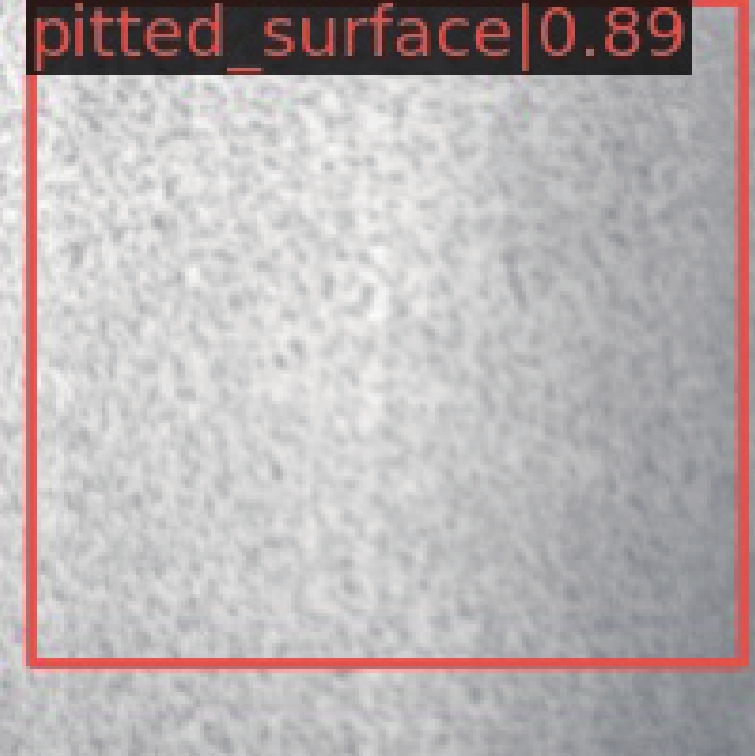

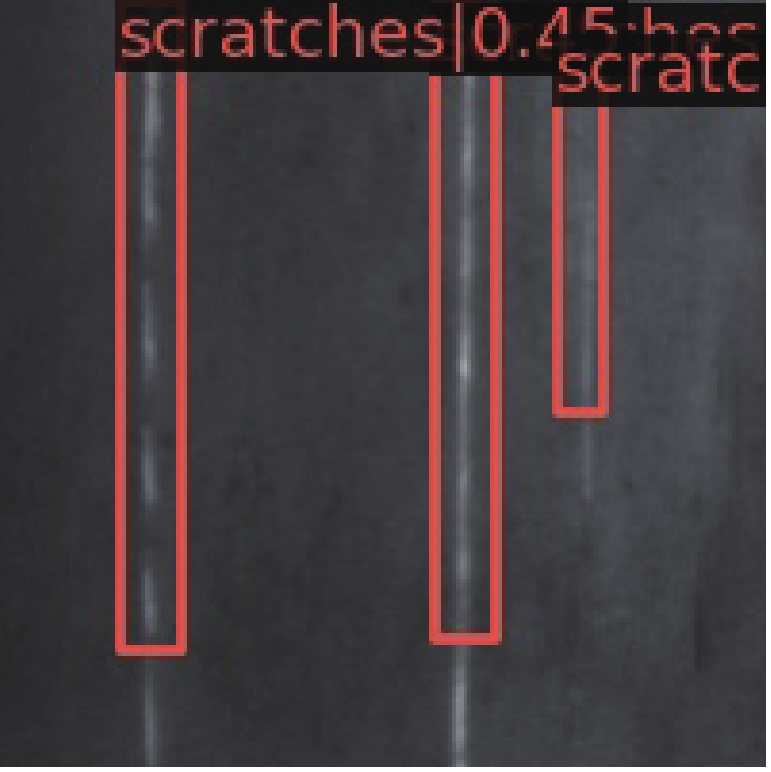

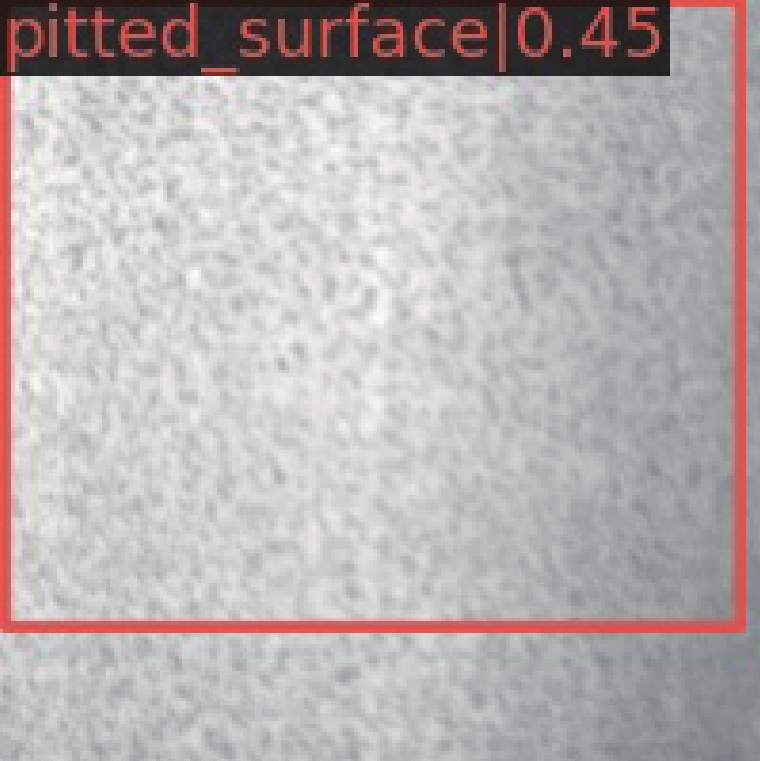

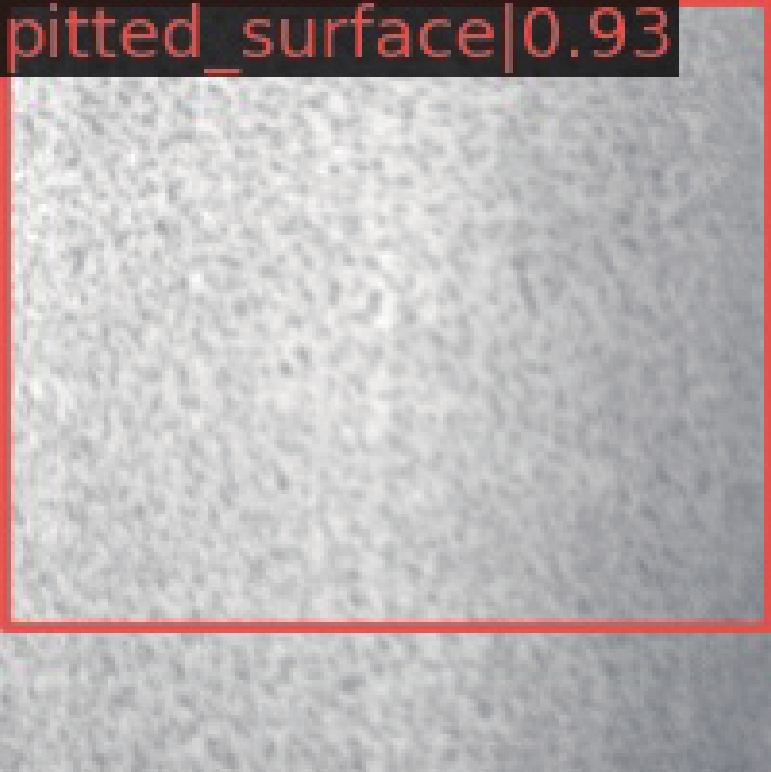

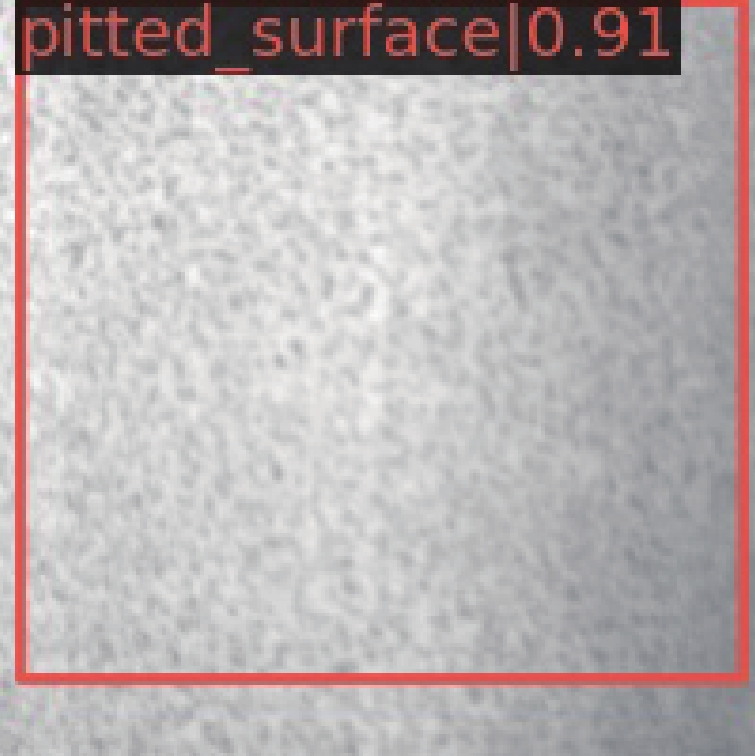

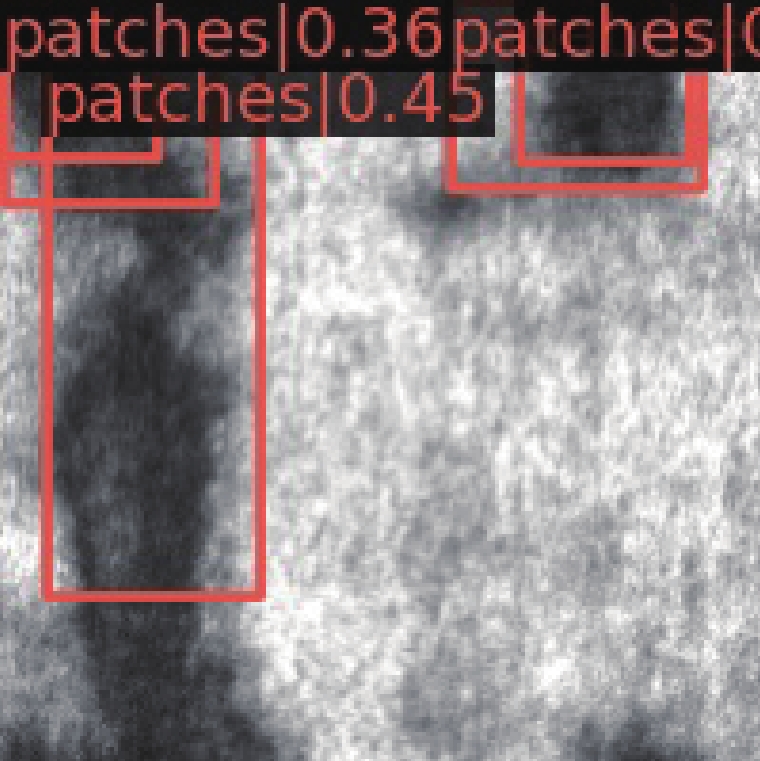

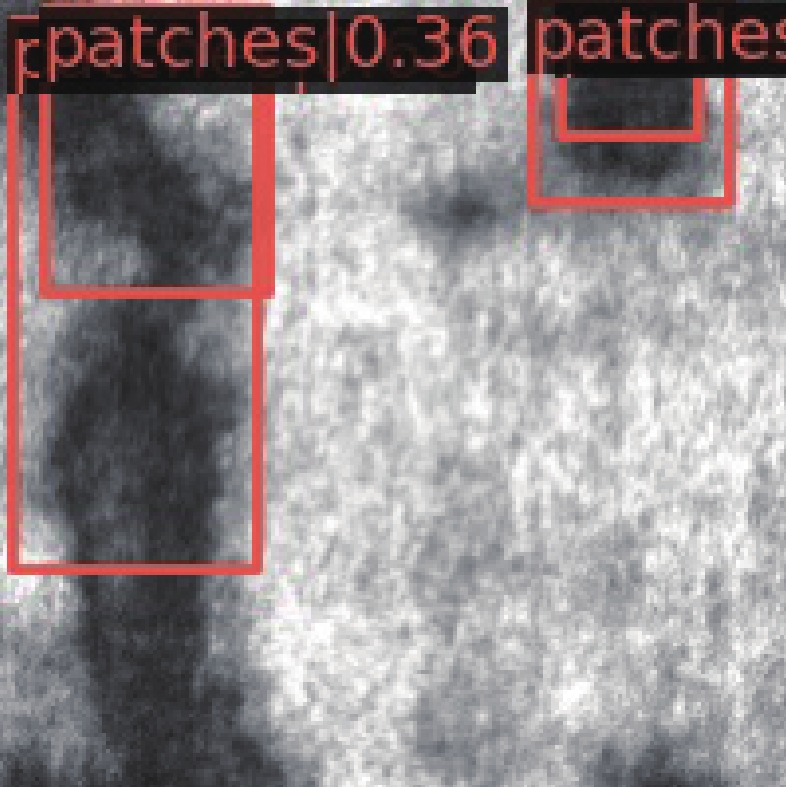

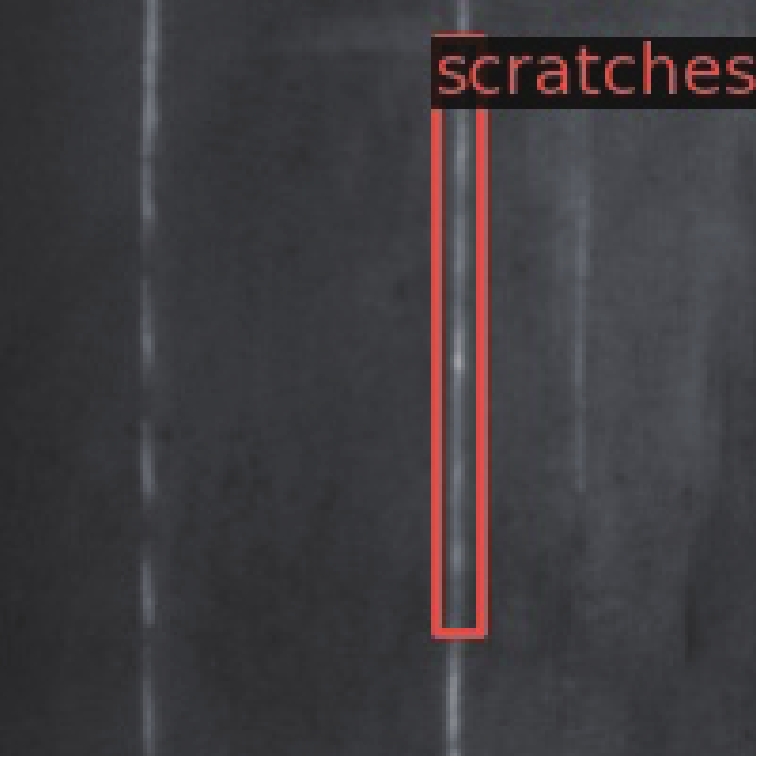

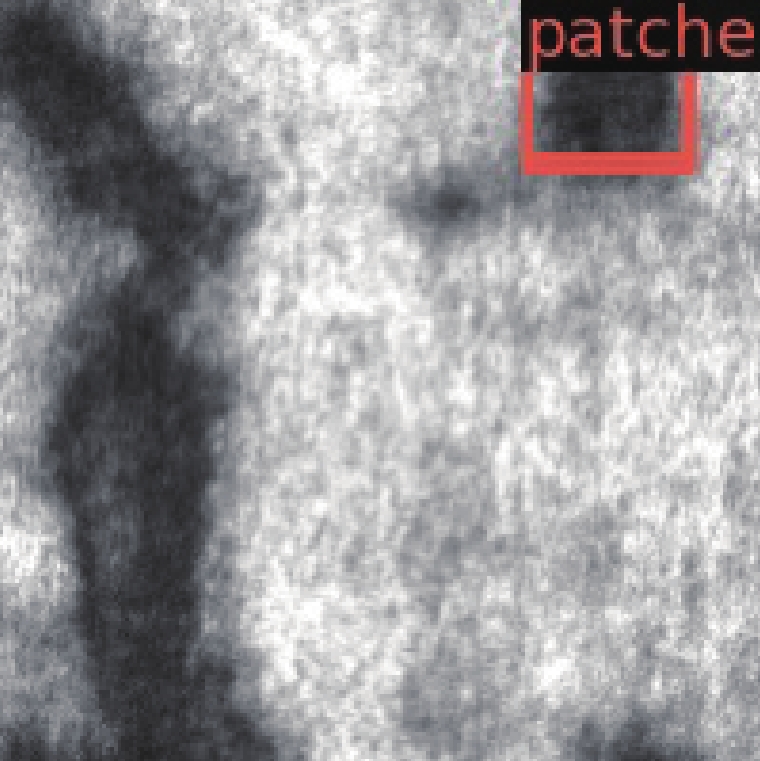

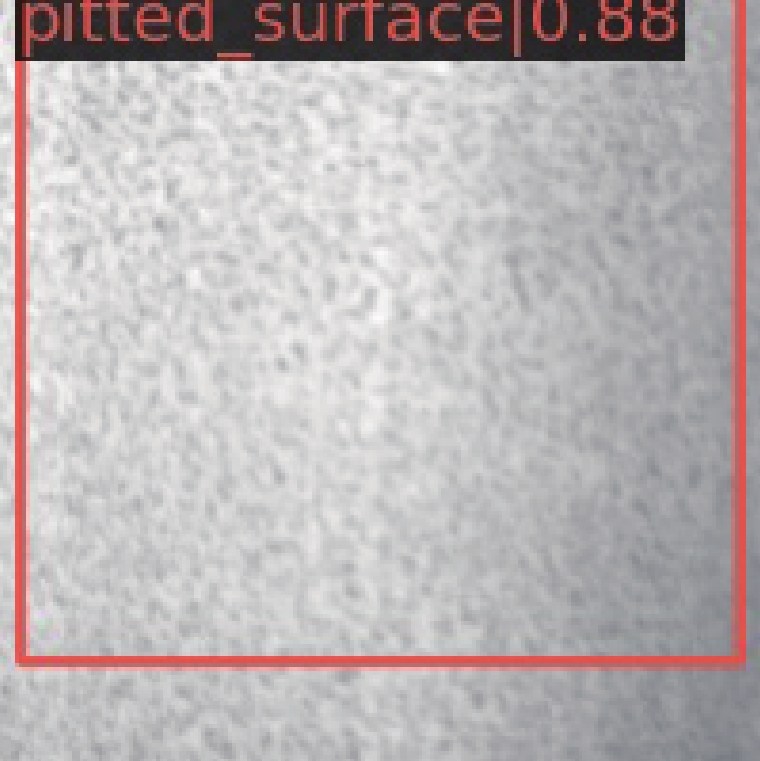

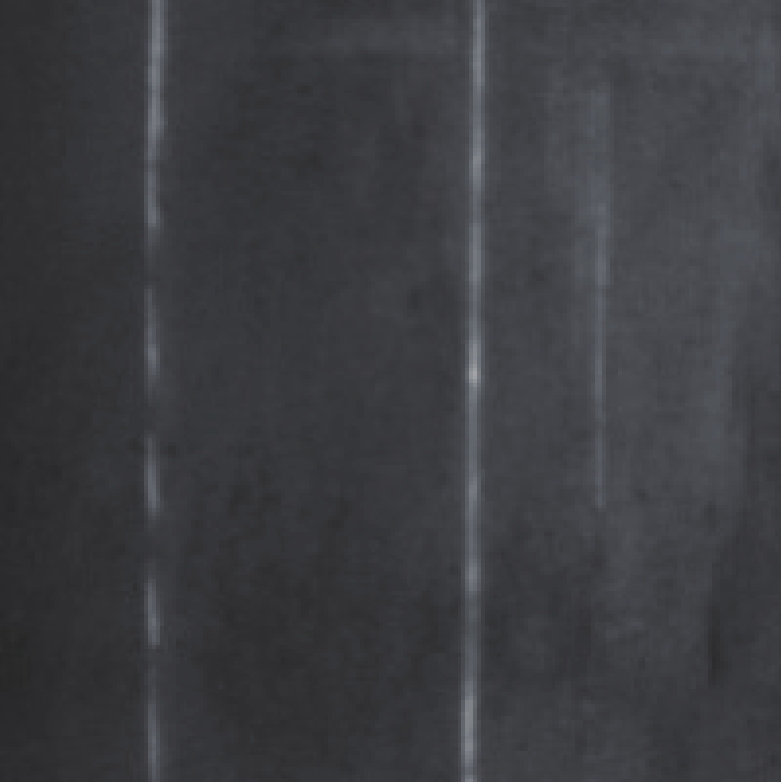

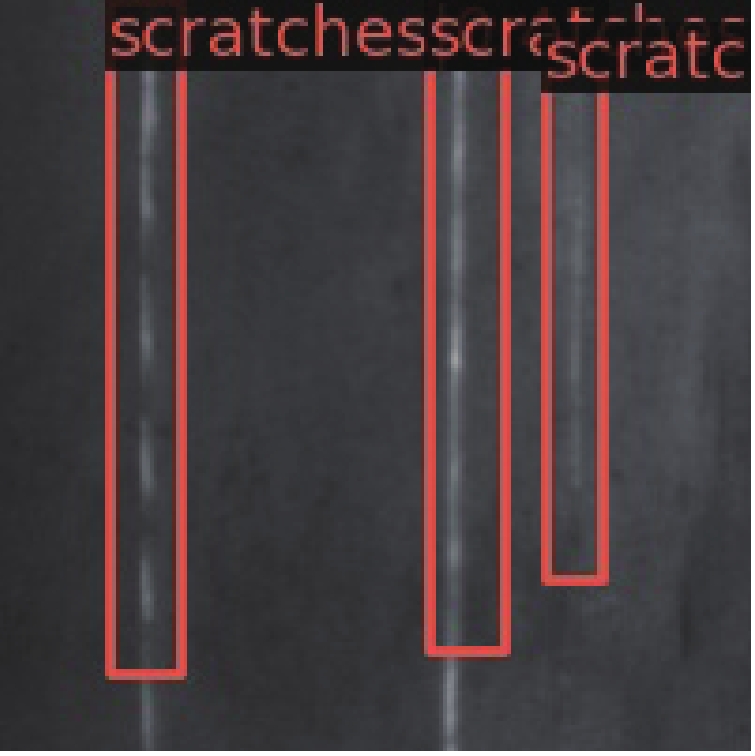

为了体现本文设计的算法检测精度的优越性, 将目前主流的几种检测算法与本文算法进行效果对比, YOLOF^[28]、YOLOv3^[8]、Deformable DETR^[29]、SSDLit^[5]和SSD512^[5]等算法, 对比实验采用的数据集相同, 输入图像尺寸一致, 如表7所示, 不同算法检测效果.

实验效果表明, 本文所设计的热轧带钢表面缺陷检测算法模型, 在公开数据集NEU-DET上的检测效果较好; 检测精度优于其他检测算法, 缺陷检测效果无论是在消融实验还是在与主流算法对比实验中均表现较好. 相比其他检测算法存在检测精度较低、存在漏检、误检等问题, 本文设计的算法, 在检测精度、检测正确率等评价指标方面都有较优异的性能表现.

作为Transformer骨干结构的视觉图像检测算法, 能够在检测性能上远远优于同类的检测架构, 检测性能超越主流的卷积架构检测网络, 在技术发展的过程中有助于技术的更迭.

5 结语

本文针对热轧带钢表面缺陷检测问题, 设计的STM R-CNN检测算法, 实现了缺陷的精确分类与定位. 首先, 采用region proposal network作为baseline, 采用cross entropy loss和Smooth_L1Loss进行分类和边界框回归. 其次采用Swin Transformer替换残差网络作为骨干特征提取网络, 设计multi-stage R-CNN多级联结构实现多阈值检测.

通过实验得到了以下结论: 在消融实验中本文设计的算法在mAP、mAP_50和mAP_75三个指标上比基础算法分别实现6%、7.5%和3.9%的精度提升; 在裂纹、夹杂、斑块、麻点、压入氧化铁皮以及划痕等类别缺陷上分别实现5.2%、3.4%、7.7%、1.5%、8.9%、9.4%的精度提升.

本文设计的算法模型在mAP、mAP_50和mAP_75上, 相较YOLOF实现3.4%、5.9%和0.4%的精度提升; 相较于YOLOv3实现15.4%、25.9%和8.5%的精度提升; 相较Deformable DETR实现20.7%、53.1%和7.8%的精度提升; 相较于SSDLit实现13.9%、24.5%和9.9%的精度提升; 相较于SSD512实现20%、38.9%和12.4%的精度提升.

实验结果证明, 本文设计的算法模型在检测的精确度还是快速收敛方面都优于YOLOF、YOLOv3、Deformable DETR、SSDLit、SSD512等主流模型. 但是, 本文算法没有能够完全抛弃卷积网络结构, 没有完全实现理想算法模型. 下一步, 将结合DETR算法思想, 将RPN和R-CNN层网络完全由Transformer结构替代, 实现彻底摆脱卷积运算结构. 届时也将会对模型进行参数优化和训练策略调整, 实现Transformer结构对视觉处理领域的完全占领.
