下雨是一种常见的天气状况, 雨不仅会影响人类的视觉感知, 而且会影响室外的计算机视觉系统. 在雨天, 雨线(rain streak)和附着在相机镜头上的雨滴(raindrop)都会显著降低拍摄图像的质量. 因此, 雨线或雨滴去除问题引起了广泛的研究. 近些年来, 研究者们在去除雨线上已经取得了很好的成果. 然而, 这些方法不能直接用于去除雨滴, 因为雨滴的形状和物理成像过程与雨线完全不同. 图像上的雨线一般是呈条纹状均匀分布在整张图像上, 且雨线的方向是一致的. 与雨线相比, 雨滴呈现出更加不规则的几何形状, 在图像上的分布没有规律, 使得雨滴去除问题更具有挑战性.

一些研究者们基于雨滴的物理成像过程或几何形态来模拟雨滴的分布. Kurihata 等^[1]试图通过主成分分析(PCA)来检测雨滴, 但当场景中的物体与雨滴相似时, PCA无法有效地提取雨滴的特征, 而且容易获得错误的检测结果. Yamashita等^[2]先是通过测量玻璃和立体相机之间的距离来检测雨滴, 用其它图像区域替换该雨滴位置来达到去除雨滴的目的, 但这种方法是在假设其它图像的相同位置没有雨滴覆盖的前提下进行的, 实际中这一假设有较大的局限性. 之后, Yamashita等^[3]又通过移动相机拍摄出的图像序列来替代立体相机拍摄出的图像.

近些年来, 随着深度学习的流行和广泛应用, 有一些研究者们开始尝试利用神经网络来解决雨滴去除问题. Eigen等^[4]建立了一个三层网络来提取合成图像中雨滴的特征. 虽然这种方法在雨滴小而稀疏的情况下效果较好, 但它不能去除大而密集的雨滴. Qian等^[5]提出了一种可以同时检测和去除雨滴的方法AttentiveGAN, 该方法先利用一个小型递归网络检测雨滴在图像上的位置并生成相应的注意力图(attention maps), 然后这些注意力图进一步用于后续网络处理, 以提高去雨滴的性能. 虽然该方法可以很好地去除单张图像中的雨滴, 然而其网络结构包含的参数相对较多, 这限制了它在计算资源有限的实际应用中的潜在价值. 因此, 设计有效且高效的雨滴去除算法对于广泛的实际应用是很有必要的. 由于PReNet^[6]在去除雨线方面是一种很好的轻量级网络基本模型(Baseline), 但直接将其应用于雨滴去除任务, 得到的去雨滴结果并不好.

本文基于PReNet提出了一种用于单张图像雨滴去除的网络PRSEDNet, 与现有的基于深度学习的去雨滴方法相比, 可以获得相近或更优的去雨滴效果. 特别地, PRSEDNet显著降低了网络的参数量. 实验结果验证了我们的PRSEDNet可以在达到高效的去雨滴性能的同时, 有更少的参数量, 能获得和Attentive GAN相近的去雨效果, 并且比轻量级网络PReNet表现得更好.

1 本文方法

为了更好地细化分析本文方法, 在本节中，我们首先介绍了雨滴去除问题的基本理论模型, 其次对我们使用的网络结构进行了描述，最后给出了我们使用的损失函数.

1.1 基本理论模型

Attentive GAN中将雨滴图像建模为:

$I = (1 - M) \odot B + R$

(1)

其中, I是带雨滴的图像, B和R分别为背景图层和雨滴图层, M是一个二值变量, 当 $M{{ = 1}}$ 时, 代表此像素属于雨滴区域, 当 $M{{ = 0}}$ 时, 代表该像素属于背景区域. 但其对M的真值采用了如下的设置: 当 $x \ge 30, M = 1$ ; 当 $x < 30, $ $ {{ M = 0}}$ , 其中x为图像像素(取值范围为0–255). 该方法简单地将阈值设置为30, 这种方式在实际应用中有一定的局限性. 为了让模型有更好的泛化能力, 我们不使用雨滴位置的信息, 即上述的M, 而是将雨滴去除问题看作是两个图层的分离问题, 建模如下:

$I = B + R$

(2)

其中, $I, B, R$ 的定义同上.

1.2 网络结构

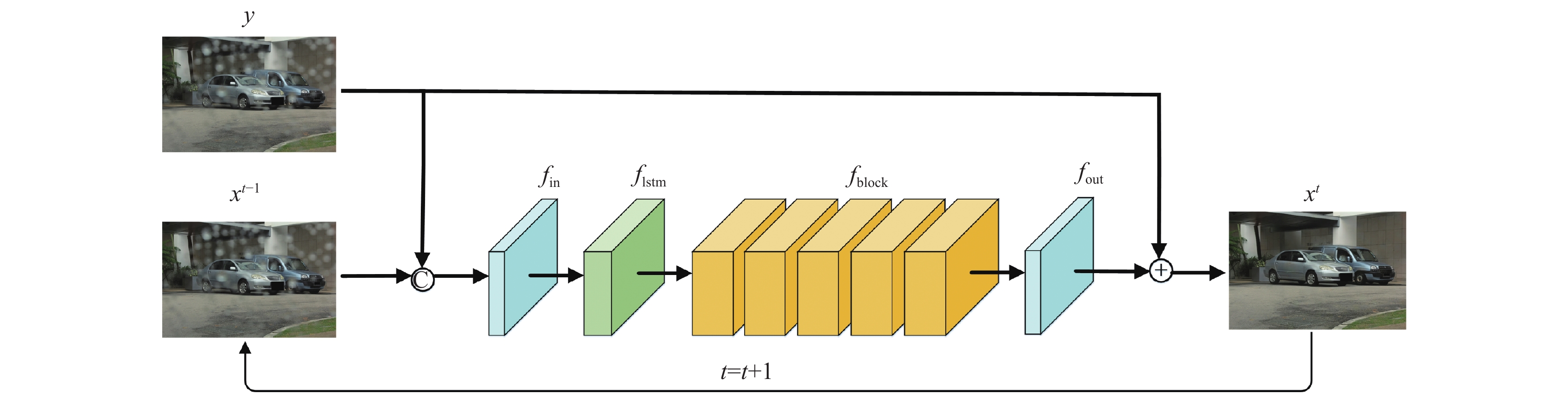

本文提出的去雨滴网络PRSEDNet如图1所示, 由两个卷积层, 卷积长短期记忆网络和特征提取模块组成. 即1个卷积层 ${f_{\rm in}}$ 用于接收输入图像, 经过卷积长短期记忆网络 ${f_{\rm lstm}}$ 和特征提取模块 ${f_{\rm block}}$ 来提取特征, 1个卷积层 ${f_{\rm out}}$ 用于输出去除雨滴后的清晰图像. 因此, 第t阶段PRSEDNet可以用如下公式表述:

${x^t} = y + {f_{\rm out}}\left( {{f_{\rm block}}\left( {{f_{\rm lstm}}\left( {{f_{\rm in}}\left( {{x^{t - 1}}} \right)} \right)} \right)} \right)$

(3)

最大阶段数为T, 除特殊说明, 网络中所有的卷积层的卷积核大小都设置为3, 步幅(stride)和填充(padding)都设置为1, 激活函数使用ReLU^[7]. 在网络的整个过程中, 都没有上下采样的操作, 卷积核的其它参数设置都是为了让特征图的分辨率不会发生改变, 旨在恢复出的清晰图不会有图像内容细节的损失. 下面, 我们将给出每一层的实现细节.

${f_{\rm in}}$ : 该部分仅由一个卷积层组成. 3通道的雨滴图 $y$ 和3通道的输出图 ${x^{t - 1}}$ 按通道数连接在一起组成一个6通道的输入, 将6通道输入送给卷积核大小为3的卷积层, 输出一个32个通道的特征图. 其中, ${x^0}$ 初始化为 $y$ .

${f_{\rm lstm}}$ : 这部分参考PReNet的网络结构, 本文也使用ConvLSTM^[8]中所提出的Convolutional LSTM结构. Convolutional LSTM接收一个32个通道的特征图，最终输出一个通道数仍为32的特征图.

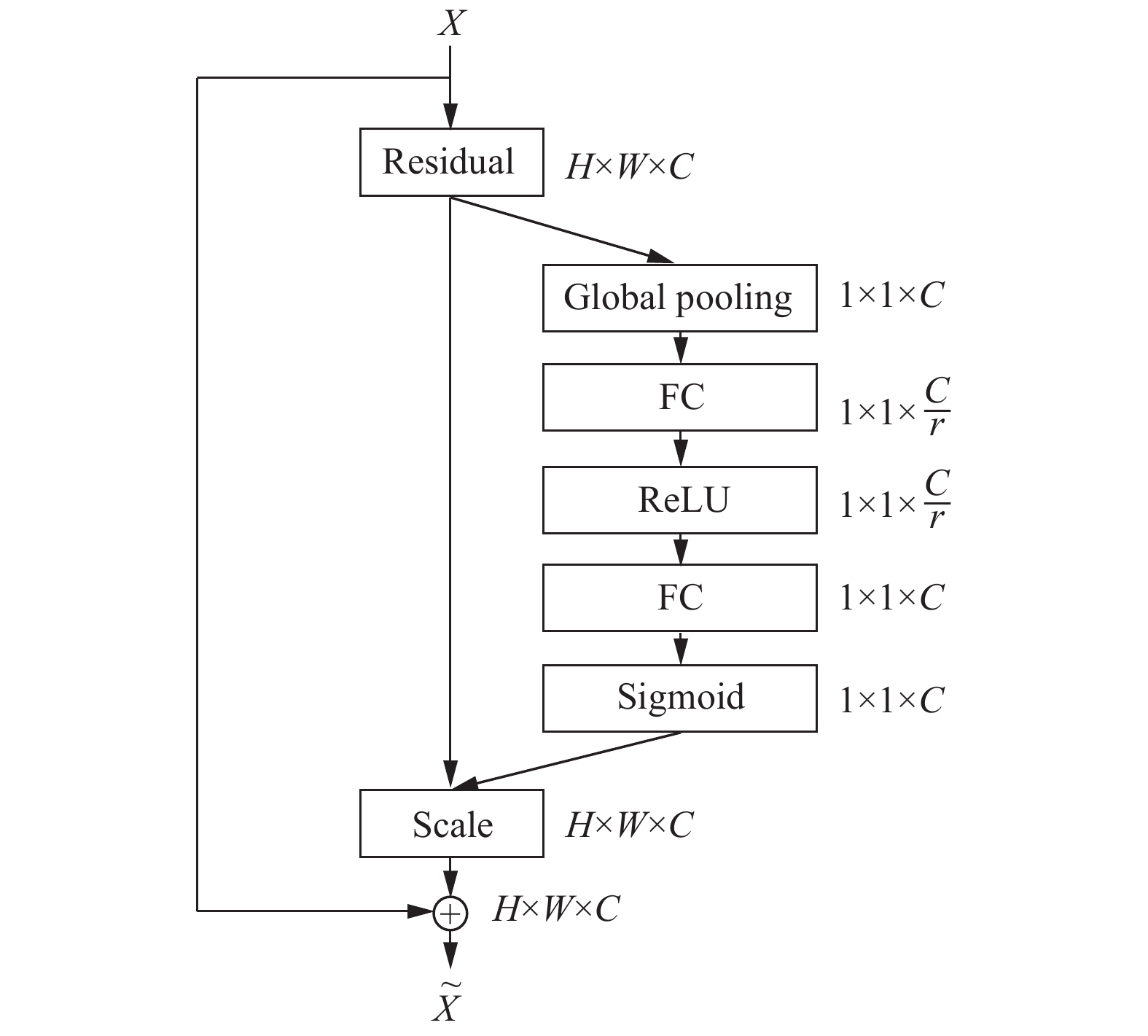

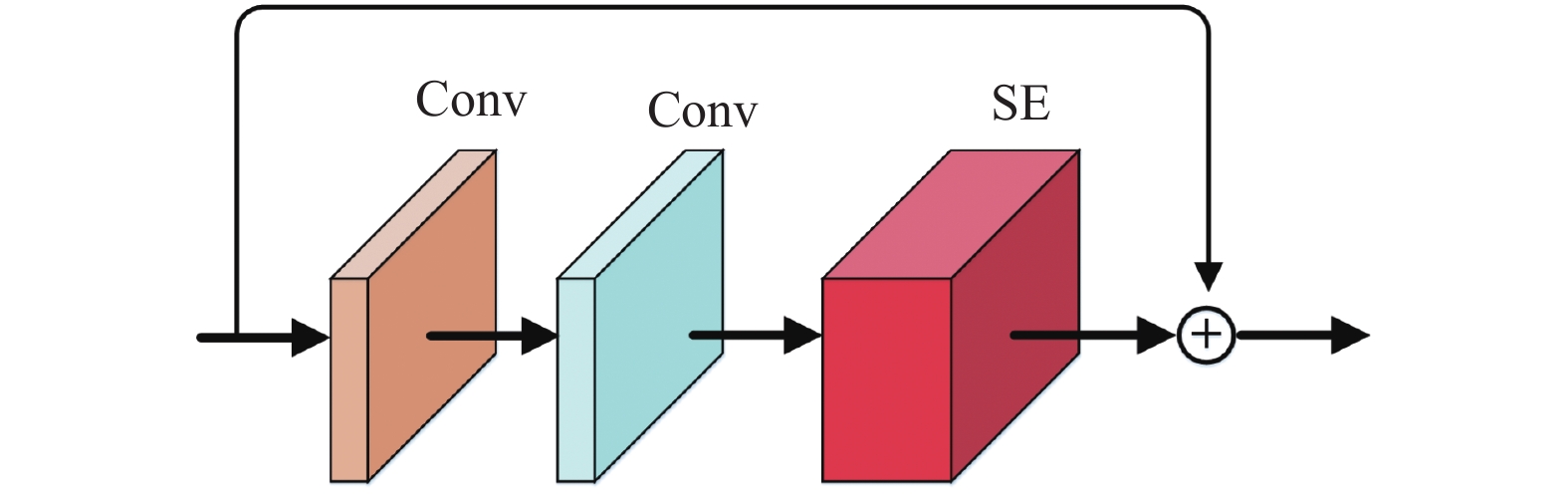

${f_{\rm block}}$ : 此部分为特征提取模块，一共由5个RSED Block组成, 每个RSED Block可以分为3个部分, 即两个卷积层和一个注意力机制模块, 具体结构如图2所示. 接收到的特征图先通过一个卷积核大小为3的空洞卷积, 该空洞卷积的填充(padding)和扩张(dilation)都设置为10. 之后再经过一个卷积核大小为3的卷积层(该卷积不是空洞卷积, 步幅和填充均设置为1), 最后再通过一个注意力机制模块, 我们在实验中采用SENet^[9]中的SE模块作为注意力机制模块, SE的具体结构如图3所示, H和W分别代表特征图X的长和宽, C表示通道数, r是放缩因子. 实验中我们将C和r分别设置为32和16. 每个RSED Block中的输入和输出都是32个通道, 在特征提取的整个过程中我们和文献[10]一样使用了残差学习^[11].

${f_{\rm out}}$ : 该部分作为最终的输出层仅由一个卷积层组成. 该卷积层的卷积核大小为3，且没有激活函数. 它将前面特征提取模块输出的32个通道的特征作为输入, 输出一个3通道的图像, 并将其加到原始雨滴图 $y$ 上, 生成最终的去雨滴图像.

1.3 损失函数

PRSEDNet有T个阶段, 通过实验我们发现只需对网络最终的输出 ${x^{\rm{T}}}$ 进行监督. 我们不再简单地使用SSIM损失函数, 而是将 ${L_1}$ 损失和 ${L_{W - SSIM}}$ 损失^[12]结合起来, 最终采用的损失函数如下:

$Loss = \alpha {L_1}\left( {{x^{\rm{T}}},gt} \right) + \beta {L_{W - SSIM}}\left( {{x^{\rm{T}}},gt} \right)$

(4)

其中, $\alpha $ 和 $\;\beta $ 分别代表两种损失在整个损失中的权重系数, gt是用于监督训练的无雨滴清晰图像, ${L_{W - SSIM}}$ 是在SSIM损失函数中运用哈尔小波^[13], 使SSIM损失函数接收到的不再是整个图像, 而是经过哈尔小波变换计算出的各个图像切片. 通过这种方式, 我们可以在损失函数中改变图像分辨率, 以有效地抑制最终输出图像出现不希望的伪影.

2 实验分析 2.1 实验方法

实验采用全监督方法, 用雨滴数据集(参考2.2节)中雨滴图和相对应的无雨滴图(ground truth)形成训练对, 然后在我们提出的网络结构上进行端到端(image-to-image)的训练. 旨在学习到雨滴图到无雨滴图的映射或残差.

2.2 数据集和评价指标

实验采用AttentiveGAN中Qian等创建的雨滴数据集^[5]来训练和测试我们的算法. 该数据集一共有861对雨滴图和清晰图用于训练, 含有两个测试集, test A和test B. 其中test A是test B的子集, test A包含58对质量优良且对齐的图像, test B包含249对图像, 但test B中有部分图像没有完全对齐, 用来计算评价指标会得到不准确的结果, 为了便于定量比较并精准计算评价指标, 我们只在test A上测试我们的结果, 并将结果与其他去雨滴算法进行比较.

评价指标我们采用最常用的衡量图像质量的两个值, 峰值信噪比(PSNR)^[14]和结构相似度(SSIM)^[15]. PSNR和SSIM值越大, 表示图像失真越小, 质量越好.

2.3 数据预处理和实验条件

在整个网络训练中, 我们设置了合适的卷积核以及相应的步幅和填充以使处理图像的分辨率不发生变化. 为了加快网络的训练且减小显存占用, 我们将训练的861对图像全都裁剪为100×100分辨率的图像块, 然后将所有的图像块输入到网络进行图像端到端的训练.

我们设置网络的最大阶段数T为6. 损失函数(4)中的权重系数 $\alpha $ 和 $\;\beta $ 分别设置为0.15和0.85. 实验采用PyTorch框架, 并在单张NVIDIA GTX 1080Ti GPU 上进行训练. 梯度下降的优化器采用Adam^[16], Batchsize固定为18. 整个实验训练100个epoch, 初始学习率设为0.001, 当达到第30, 50和80个epoch时, 学习率变为前一阶段的一半.

2.4 数值和视觉结果

为了量化去雨滴的性能, 表1给出了Eigen, PReNet, AttentiveGAN, PRSEDNet四种算法的结构相似度与峰值信噪比的数值比较(其中上下箭头分别代表提升和不足, 数值是我们的结果和其它算法结果相减得到的). 其中Eigen的结果是用其作者训练好的模型直接在测试集test A上进行测试, 而AttentiveGAN的作者在GitHub上并未给出训练代码, 只给出了其训练好的模型. 我们直接使用其提供的模型在测试集test A上进行测试. 虽然PReNet的作者在GitHub上提供了训练好的模型, 但由于它是用于处理雨线去除问题, 其提供的模型不能直接用于雨滴去除问题, 我们便按照其作者的默认设置参数在训练集上重新训练了PReNet来进行测试. 可以看到, 我们的结果远远优于Eigen的结果, 和我们的基准模型PReNet相比有很大的提升, 同时也能达到和AttentiveGAN相近的结果. 我们还给出了PReNet, AttentiveGAN, PRSEDNet三种算法的参数量比较, 具体见表2, 值得注意的是, 我们比PReNet只多了很少的参数, 但去雨滴效果却提升很多, 而且我们能得到和AttentiveGAN很相近的结果, 但我们的参数量只有其参数量的2.7%左右.

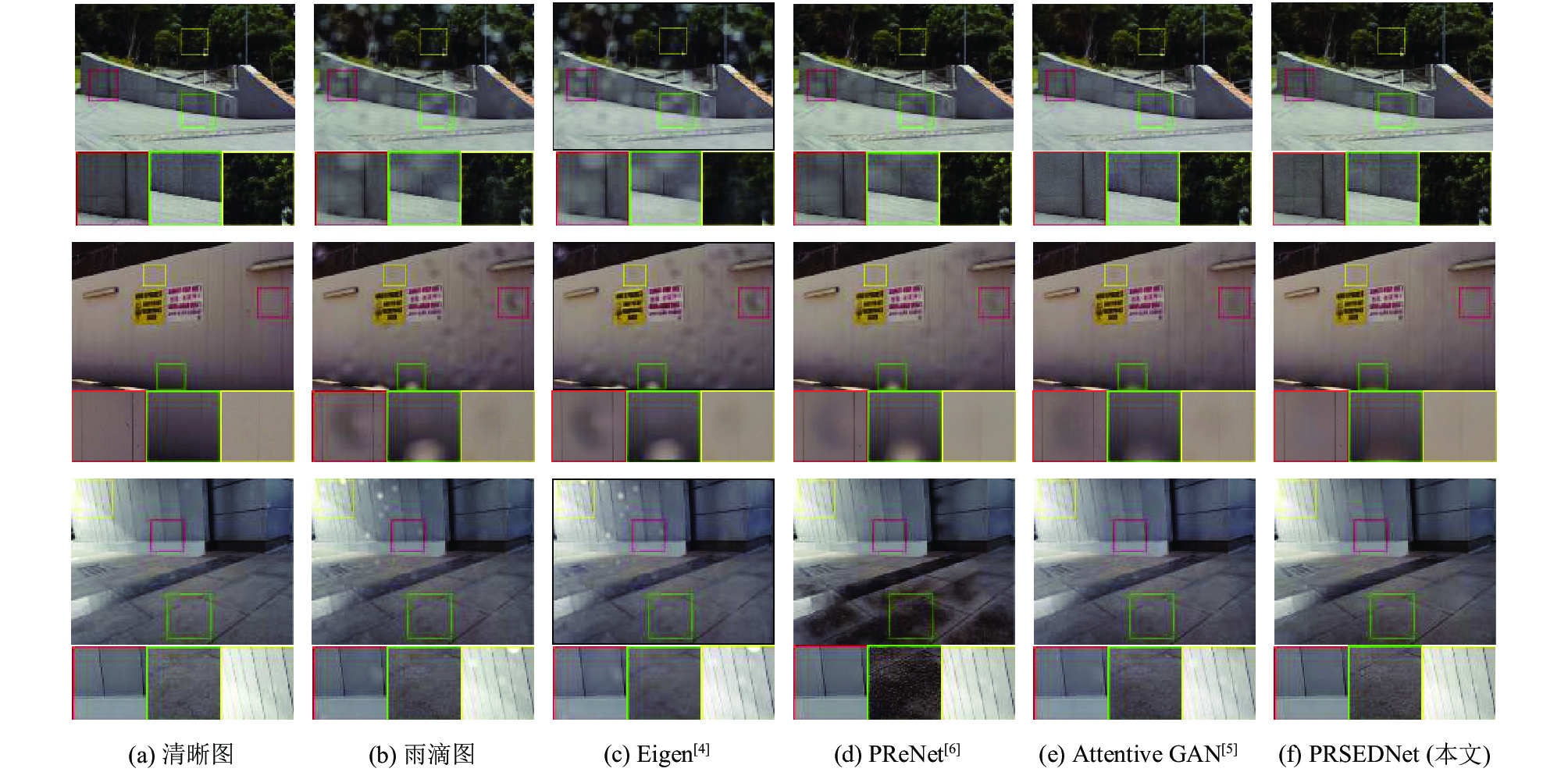

图4 给出了本文和其他算法在测试集test A上的去雨滴效果图, 为了便于观察, 我们从每张图中选取了3个矩形区域进行放大并排列在相应图的下方. 如图4中的第一幅图所示, Eigen算法只能处理很小且稀疏的雨滴, 当遇到大而密集的雨滴时, 其不能达到去除雨滴的效果, PReNet能去掉部分雨滴, 但其去除雨滴不彻底(参考红色和绿色特写框). 从图4中第2幅图的3个特写框可以看出, 四种算法去除雨滴都不彻底, 但Eigen, PReNet, AttentiveGAN三种算法会在得到的清晰图中保留更明显的雨滴印迹, 相比之下我们的算法可以得到更优的效果. 图4中第3幅图的绿色特写框反映了PReNet在生成清晰图像时会产生不希望出现的伪影, 而我们的算法在损失函数中运用了哈尔小波变换, 能有效地抑制该问题的出现. 通过视觉效果图的对比可以看出, 我们所提出算法的去雨滴效果远远优于Eigen算法的效果, 同时可以达到不输于AttentiveGAN算法的效果, 并且比同为轻量级网络的PReNet效果更好.

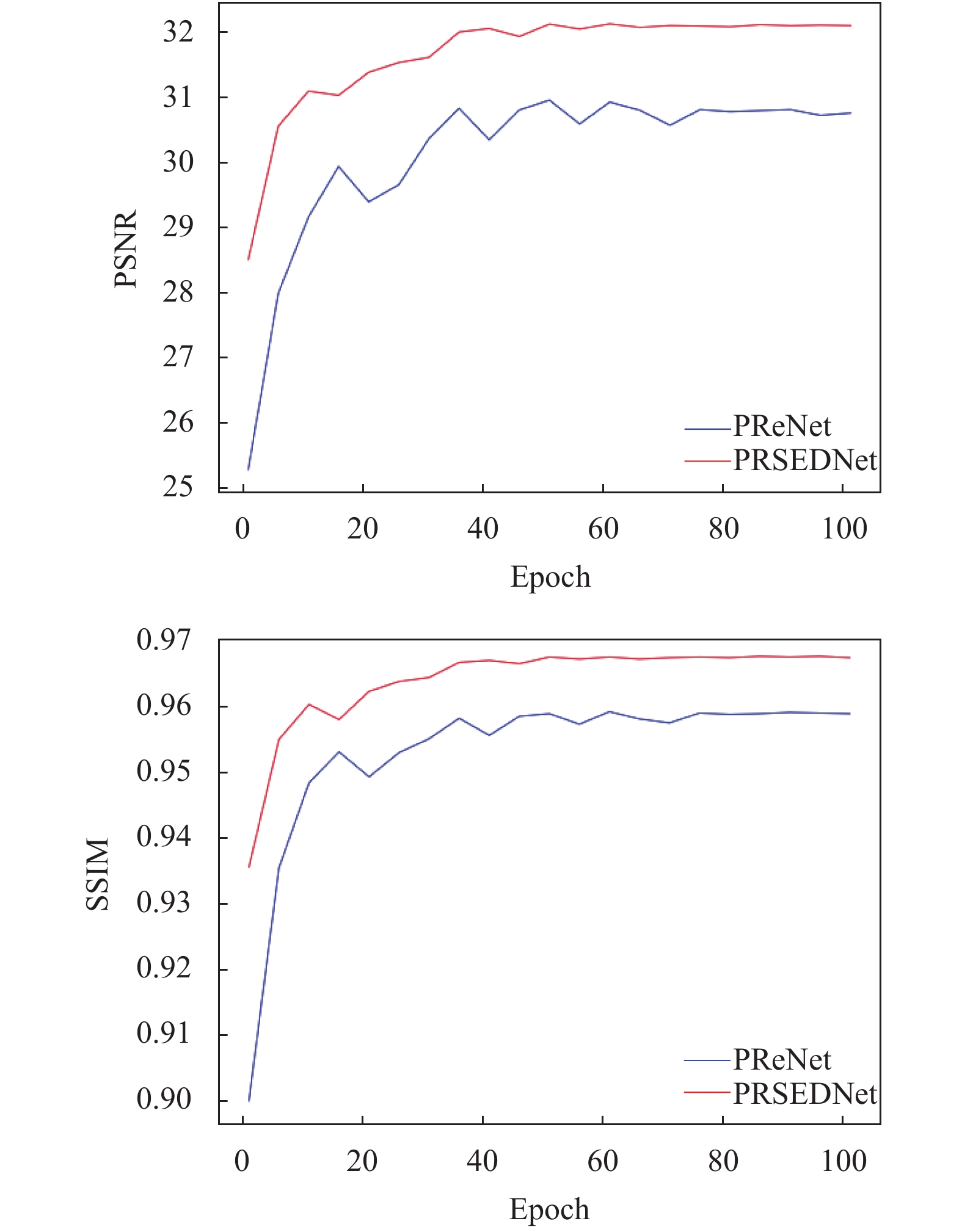

为了更好地证明我们算法的有效性, 图5给出了整个实验流程中PRSENet和PReNet随epoch变化的PSNR和SSIM值. 从图5中可以看出，PRSENet的PSNR和SSIM值在实验中均大于PReNet的PSNR和SSIM值, 这进一步说明了PRSENet在去雨滴任务中比PReNet更有效. 另一方面, PRSENet的PSNR和SSIM曲线最终趋于平缓，这也说明了我们算法的在实验中是可以收敛的.

3 总结

本文提出了一种用于单张图像去雨滴的轻量级网络算法. 实验结果表明, 与当前流行的去雨滴方法Eigen和AttentiveGAN相比, 我们的PRSEDNet可以达到更优或相近的去雨滴效果, 和我们的基本模型轻量级网络PReNet相比, 无论是在去雨滴清晰图的视觉感观上, 还是在PSNR 和SSIM 数值上, 我们的去雨滴效果都更好. 此外, 我们所提出的轻量级网络也可以应用于其他图像恢复任务中, 以平衡图像的恢复质量和相应的计算开销.
