手势识别作为一种新兴的人机交互技术, 被广泛应用到虚拟现实系统、互动游戏平台、手语识别和控制机器人等领域^[1–4], 其最终目的是实现人机自然交互. 最初的手势识别通过佩戴内置传感器的物理设备来获取手势的空间信息, 从而识别出手势语义信息. 佩戴物理设备的方式虽能提高手势识别的准确度, 但在一定程度上影响了人机交互的自然性. 因此, 目前众多学者转向基于视觉的手势识别研究. 基于视觉的手势识别利用图像采集设备来捕捉手势图像, 通过对手势图像分析以提取出手势特征, 进而识别出手势语义信息^[5]. 手势特征的选择直接影响到手势识别的准确率. 目前常见的手势特征提取方法主要包括两类: 基于人工设计的手势特征提取和基于卷积神经网络的手势特征提取. 基于人工设计的手势特征提取通常针对特定的数据集来设计有效的手势特征, 从而进行手势建模.

Hu矩特征和傅里叶描述子是常见的图像特征, 常用来描述图像的轮廓信息, 因其具有平移、旋转和尺度不变性, 常用来进行手势建模. Paulraj等^[6]利用从左右手势图像中提取的Hu矩特征建立手势图像识别模型, 该方法对手势图像的平均识别率为92.85%. Fernando等^[7]提出基于手部高宽度比与Hu矩特征融合的手势识别方法, 该方法不受图像背景和小范围亮度变化的干扰. 李丹娇等^[8]提出一种结合CSS和傅里叶描述子的手势特征提取方法. 基于人工设计特征的手势特征提取能够提取出具有针对性的手势特征, 且对于具有相似背景的手势图像集识别效果较好. 但该方法学习能力不强, 提取的手势特征不能适应多变的手势背景环境. 此外, 在样本量不断增大的情况下, 识别率不会显著提高. 另外, 人手是非刚性物体, 手势的变换具有多样性和复杂性, 人工设计的手势特征往往会忽略手势的细节特征, 导致对图像的描述不够完整, 从而加大手势识别的难度.

基于卷积神经网络的手势识别方法可以从大量数据中自主学习手势图像的深层次特征. Pigou等^[9]构建了基于卷积神经网络的手势图像识别系统, 该系统对20种意大利手势图像的识别准确率为91.7%. Bobić等^[10]将提取的手势图像的梯度方向直方图作为网络的输入, 利用多层前馈神经网络和反向传播算法进行训练, 实现了手势的准确识别. Bheda等^[11]提出了一种利用深度卷积网络对美国手语字母和数字图像进行分类的方法. Rao等^[12]对手语视频帧进行预处理、分割和特征提取, 形成手语特征空间, 并利用前馈网络对提取的特征训练并进行测试, 该方法对手势视频的识别率为90%. Chai等^[13]利用Faster R-CNN对手部区域进行检测和分割, 并将手势的彩色图像和深度图像作为卷积神经网络的输入进行训练, 有效地提高了手势识别率, 但该方法在训练网络时产生的参数量过多, 降低了手势识别效率. 基于卷积神经网络的手势识别方法虽能够提取深层次的手势图像特征, 有效地表征手势图像的全局语义信息, 但该方法忽略了底层网络提取的手势局部特征. 另外, 目标手势在原图中占比较小, 手势特征信息经过层层卷积、池化等操作后, 目标手势检测的敏感度有所降低, 而为了丰富手势的特征信息, 实现较高的识别精度, 往往需要大量的数据集和较深的网络层进行训练, 消耗了大量的运行时间, 难以保证手势识别的实时性. 另外, 这两类方法的研究手势图像中往往忽略脖子、手臂等干扰情况.

综上所述, 单一特征的手势识别在复杂背景下的识别率有待提高, 因此, 本文提出了基于多特征加权融合的静态手势识别方法. 该方法提取分割后的手势图像的傅里叶和Hu矩等形状特征, 将两者融合作为手势图像的局部特征, 利用优化的VGG网络和轻量级AlexNet网络设计双通道卷积网络模型, 用来提取手势图像的深层次特征, 最后将分割后的手势图像的局部特征与手势灰度图像的深层次特征进行加权融合, 使融合后的特征更有效. 手势识别算法流程如图1所示.

1 局部特征提取

本文采取肤色聚类及腐蚀、膨胀等一系列形态学操作对手部区域进行预处理^[14], 得到目标手部区域^[15], 预处理流程如图2所示. 由于不同手势的手部区域面积、手势方向、手部形状等均不相同, 因此在手势识别中通过形状特征来描述手势图像的特征具有很大的优势. 傅里叶描述子可以提取手部形状信息, Hu矩则可以描述手部区域面积、重心与对称性等细节特征. 因此, 将两者融合能够有效表达手势图像的局部特征, 更好地区分不同的手势图像.

1.1 傅里叶描述子特征

傅里叶描述子(Fourier Descriptor, FD)是一种计算简单的手势图像形状和边界特征的表示方法^[16]. 每个傅里叶描述符都具有物理意义, 能够兼顾描述手势的局部特征和全局特征. 因此, 本文选择傅里叶描述子作为手势图像局部特征的描绘子之一. 首先提取手势闭合轮廓信息, 由轮廓图像上各像素点的坐标可得到手势轮廓的傅里叶描述序列, 如式(1)所示.

${T_u}=\sum\limits_{k=0}^{n - 1} {t\left( k \right)} {e^{{{^{\left( {2j\Pi uk} \right)}} / n}}}$

(1)

其中, ${T_u}$ 为边界的傅里叶描述子, $u=0,{\kern 1pt} {\kern 1pt} {\kern 1pt} 1, \cdots ,{\kern 1pt} {\kern 1pt} n - 1$ . t(k)为轮廓像素点的复数坐标序列.

为了保证手势图像在空间域中旋转、平移以及尺度变换的稳定性, 需要对傅里叶描述子进行归一化. 归一化傅里叶描述子 ${d_v}$ 的定义如式(2)所示.

${d_v}=\frac{{\left| {{T_u}} \right|}}{{\left| {{T_1}} \right|}}$

(2)

其中, $u=2,3, \cdots ,n - 1$ ; $v=1,2, \cdots ,n - 2$ . 将 ${d_v}$ 写成向量形式, 则为手势轮廓的傅里叶描述子特征向量.

1.2 Hu矩特征

Hu矩能够全面地描述手势图像的形状特征, 且不受手势旋转和缩放等因素的影响, 因此本文采用Hu矩特征提取手势图像的形状及轮廓特征, 并将其作为手势图像的局部特征.

手势图像的 $(r + s)$ 阶几何矩可以定义为:

${m_{rs}}=\sum\limits_{i=1}^I {\sum\limits_{j=1}^J {{i^r} \cdot {j^s} \cdot V(i,j)} } $

(3)

其中, $V(i,j)$ 是点 $(i,j)$ 处的灰度值, I和J分别是手势图像的宽度和高度, $r,s=0,1,2, \cdots $ .

则对应的图像的 $(r + s)$ 阶中心矩定义为:

${\mu _{rs}}{\rm{=}}\sum\limits_{i=1}^I {\sum\limits_{j=1}^J {{{(i - {{\bar x}_0})}^r} \cdot {{(j - {{\bar y}_0})}^s} \cdot V(i,j)} } $

(4)

其中, $r,s=0,1,2, \cdots $ , ${\bar x_0}=\dfrac{{{m_{10}}}}{{{m_{00}}}}$ , ${\bar y_0}=\dfrac{{{m_{01}}}}{{{m_{00}}}}$ , $\left( {{{\bar x}_0},{{\bar y}_0}} \right)$ 为手势图像的重心坐标. 则相应图像的归一化中心距定义为:

${\eta _{rs}}=\frac{{{\mu _{rs}}}}{{\mu _{00}^t}}$

(5)

其中, $t=\dfrac{{r + s + 2}}{2}$ , $r + s=2,3, \cdots$ .

Hu矩特征包含手部区域的重心、手部区域的面积以及对称性等局部特征, 通过手势图像的二阶和三阶归一化中心矩的线性组合可以构造7个不变矩, 具体计算公式如下:

$\left\{ \begin{array}{l} {\phi _1}={\eta _{02}} + {\eta _{20}} \\ {\phi _2}={({\eta _{02}}{\rm{ - }}{\eta _{20}})^2} + 4\eta _{11}^2 \\ {\phi _3}={({\eta _{30}} - {\eta _{03}})^2} + {(3{\eta _{21}} - {\eta _{03}})^2} \\ {\phi _4}={({\eta _{21}}{\rm{ + }}{\eta _{03}})^2} + {({\eta _{12}}{\rm{ + }}{\eta _{30}})^2} \\ {\phi _5}=({\eta _{30}} - 3{\eta _{12}})({\eta _{30}}{\rm{ + }}{\eta _{12}})\left[ {{{({\eta _{30}}{\rm{ + }}{\eta _{12}})}^2} - 3{{({\eta _{21}}{\rm{ + }}{\eta _{03}})}^2}} \right] \\ \begin{array}{*{20}{c}} {}&{} \end{array} + (3{\eta _{21}} - {\eta _{03}})({\eta _{21}}{\rm{ + }}{\eta _{03}})\left[ {3{{({\eta _{30}}{\rm{ + }}{\eta _{12}})}^2} - {{({\eta _{21}}{\rm{ + }}{\eta _{03}})}^2}} \right] \\ {\phi _6}=({\eta _{20}} - {\eta _{02}})\left[ {{{({\eta _{30}}{\rm{ + }}{\eta _{12}})}^2} - {{({\eta _{21}}{\rm{ + }}{\eta _{03}})}^2}} \right] \\ \begin{array}{*{20}{c}} {}&{} \end{array}+4{\eta _{11}}({\eta _{30}}{\rm{ + }}{\eta _{12}})({\eta _{21}}{\rm{ + }}{\eta _{03}}) \\ {\phi _7}=(3{\eta _{21}} - {\eta _{03}})({\eta _{30}}{\rm{ + }}{\eta _{12}})\left[ {{{({\eta _{30}}{\rm{ + }}{\eta _{12}})}^2} - 3{{({\eta _{21}}{\rm{ + }}{\eta _{03}})}^2}} \right] \\ \begin{array}{*{20}{c}} {}&{} \end{array} + (3{\eta _{12}} - {\eta _{30}})({\eta _{21}}{\rm{ + }}{\eta _{30}})\left[ {3{{({\eta _{30}}{\rm{ + }}{\eta _{12}})}^2} - {{({\eta _{21}}{\rm{ + }}{\eta _{03}})}^2}} \right] \\ \end{array} \right.$

(6)

根据7个不变矩的具体计算公式对手势图像进行特征提取, 形成的特征向量为 ${{H}}=({\phi _1},{\phi _2},{\phi _3},{\phi _4},{\phi _5},{\phi _6},{\phi _7}){\rm{ }}$ .

2 深层次特征提取及加权特征融合

使用Hu矩和傅里叶描述子不能完整的描述手势图像的局部表征信息, 导致对手势图像的描述不够完整. 另外, 使用通用的特征描述子提取的特征不能适应多变的手势背景环境. 此外, 在样本量不断增大的情况下, 人工设计手势特征的方法在特征学习方面和识别率方面表现出了局限性. 目前, 卷积神经网络(Convolutional Neural Networks, CNN)已经成为模式识别领域的研究热点之一, 其在特征提取阶段表现出优越性, 因此普遍应用在大规模图像分类中. 然而, 由于目标手势在手势图像中占比较小, 往往需要训练较深的网络层来提高手势识别的精度, 但设计深层网络容易产生冗余参数, 不仅容易产生过拟合问题, 而且影响手势识别的实时性, 而参数量较少的浅层网络不足以满足手势特征表示. 故本文设计了一种新的双通道卷积神经网络特征提取方法来提取手势图像的深层次特征, 以提高手势识别精度和实时性.

2.1 双通道卷积神经网络

本文采用轻量级AlexNet网络和优化的VGG网络作为网络模型的子结构来设计双通道卷积神经网络模型, 其结构如图3所示.

2.1.1 轻量级AlexNet网络

AlexNet网络是2012年提出的一种深度神经网络, 其网络结构的结构图如图2(a)所示. 该网络包含8个用于特征学习的网络层, 前5个网络层是用于手势图像特征提取的卷积层, 后3个是用于特征整合的全连接层. AlexNet网络采用随机失活、ReLU激活函数和截取图像等方法有效地降低了网络的过拟合概率, 且通过重叠的最大池化丰富图像特征. 综合上述优点, 选取AlexNet网络作为手势图像的特征提取网络之一, 为了降低AlexNet网络的参数量, 对AlexNet网络进行压缩, 获得轻量级AlexNet网络. 参数量对比如表1所示.

如表1所示, 轻量级AlexNet网络相比于AlexNet网络, Conv4和Conv5的卷积核个数分别变为48和32, 全连接层的神经元个数变为128, 大大减少了参数量.

2.1.2 优化的VGG网络

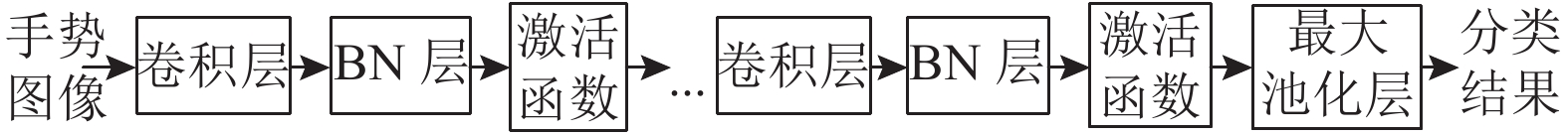

VGG是AlexNet网络的进阶版, 共有A、B、C、D和E等5种网络结构^[17], 本文采用性能最好的VGG16网络作为手势图像特征提取网络之一, 该网络包含5个块结构, 共有13个卷积层, 3个全连接层, 且卷积层之间用池化层分开. VGG网络采用多个3×3卷积核, 模仿出了更大的感受野, 并减少了手势识别模型训练产生的参数量. 故本文选取VGG网络作为手势图像的特征提取网络之一并对其进行优化, 以提高网络模型的性能和稳定性. 优化后的VGG网络块结构如图4所示, 将批量归一化(Batch Normalization, BN)层加到网络模型中, 在特征提取网络中的每一层卷积层后加入BN层, 使得下一层卷积层的输入特征与当前层的特征服从相同的正态分布, 实现手势图像的准确分类.

2.2 PCA降维

考虑到双通道卷积神经网络生成的特征维度较大, 易造成特征表示的繁冗以及计算效率的降低, 因此, 需要对提取的特进行有效的降维. 使用PCA网络进行主成分分析是对多维数据进行统计分析的方法之一^[18]. 利用PCA变换不仅减少了输入信息量, 而且将输入集转换为一组有序的独立成分. 因此, 本文选用PCA方法对双通道卷积神经网络生成的高维特征进行降维. PCA降维算法如算法1.

算法1. PCA降维算法

1　给定输入向量 $\scriptstyle X=\{ {X_1},{X_2},\cdots,{X_m}\}$ , 计算其协方差矩阵 $\scriptstyle C=\frac{1}{m}X{X^{\rm{T}}}$ .

2　求出协方差矩阵的特征值及对应的特征向量.

3　将特征值按照重要性排序 $\scriptstyle{K_1} > {K_2} >\cdots> {K_m} > 0$ .

4　将得到的特征向量按对应特征值大小从上到下按行排列成矩阵, 取前k行组成矩阵P.

5　 $\scriptstyle Z=PX$ 即为降维到k维后的数据.

2.3 加权特征融合

由于手形的复杂性, 只采取单一手势特征无法实现手势精准分类, 因此本文将提取的手势局部特征和降维后的深层次特征进行融合. 由于双通道卷积神经网络得到的深层次手势特征识别结果优于局部特征, 因此将提取的手势局部特征与手势深层次特征进行权重分配, 以得到较高的识别率.

3 数据集制作与实验结果分析 3.1 手势图像数据集

实验数据集共包含26种手势, 由30位手语者采集而成, 单张手势图像存在脖子、干扰手臂和复杂的背景区域. 对于每位手语者, 每种手势采集50张手势图像, 包括不同背景、不同方向、不同光照的手势图像, 该数据集的手势图像总数为39000(=30×50×26)张. 本实验将手势图像按照3:1的比例设置训练集和测试集. 部分手势图如图5所示.

3.2 实验结果分析 3.2.1 批处理大小及学习率的设置

为了选择最优的batch_size, 本文对批处理大小(batch_size)进行对比实验，实验结果如图6所示. 由图6可知, 当batch_size为 32时, 损失值波动幅度大且准确率低, 而batch_size64和128时, 损失值波动均较小, 准确率提高均较快, 且在一定迭代次数后batch_size为64准确率与batch_size为128的准确率基本相同. 故在兼顾速度和准确率两方面因素, 本文选用batch_size为64.

为了防止手势图像识别模型出现过拟合问题, 本文网络的最大迭代次数设为60000次, 通过指数衰减策略来更新训练过程中的学习率，学习率更新公式如式(10).

$learn\_rate{\rm{=}}lr \times decay\_rat{e^{\frac{{global\_steps}}{{decay\_steps}}}}$

(7)

其中, $global\_steps$ 为当前的迭代次数, $lr$ 为初始学习率, 初值为0.001, $decay\_rate$ 为学习率衰减系数, 初值为0.9, $decay\_steps$ 为学习率衰减速度, 初值为5000.

3.2.2 网络结构对比分析

为了验证本文所构建的双通道卷积神经网络提取手势图像的可行性, 对自建数据库中手势图像构建四组网络模型进行实验研究, 分别为: VGG网络模型、AlexNet网络模型、基于 VGG和AlexNet的双通道卷积神经网络模型、基于优化的VGG和轻量级AlexNet的双通道卷积神经网络模型. 实验结果如图7所示. 本文提出的双通道卷积神经网络模型减少了模型参数量, 同时有效提高手势图像识别准确率。

为了进一步验证本文提出方法的有效性, 本文在ASL公共手势图像数据集上进行了实验研究, 得到识别准确率为96.42%. 与MPC方法^[19]、深度学习的CNN方法、DBN方法^[20]和HSF-RDF^[21]相比, 识别准确率有明显提高, 结果如表2所示. 由此充分验证了提出方法的有效性.

3.2.3 VGG网络优化

为了提高网络稳定性, 本文在VGG网络模型中增加BN层, 其变化结果如图8所示. 由图8可知: BN层对网络损失的稳定性具有重要作用, 添加BN层后随着迭代次数增加损失值迅速下降且稳定, 同时准确率得到明显提高.

3.2.4 特征对比实验

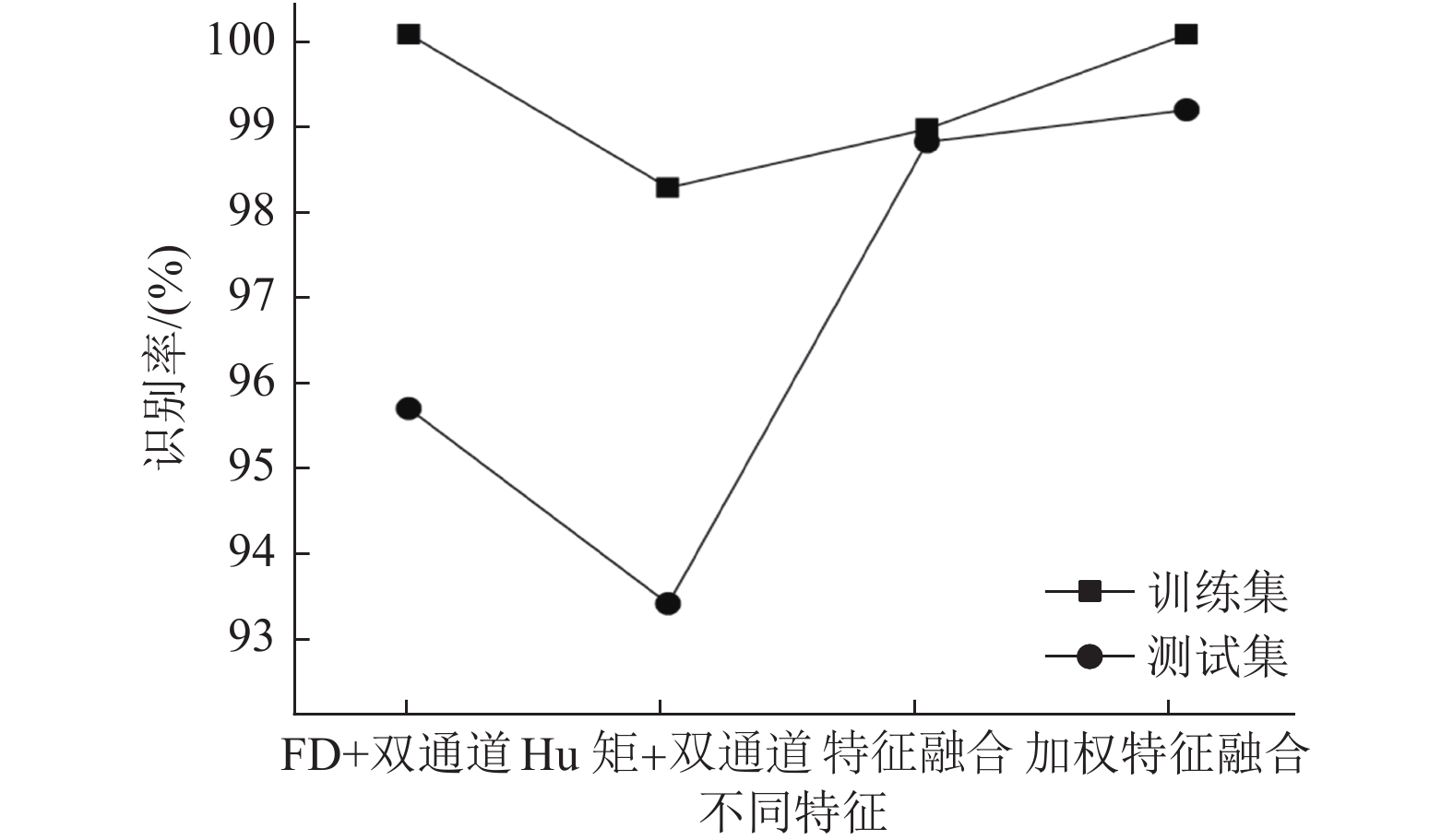

基于双通道卷积神经网络的特征提取方式虽然能提取手势灰度图像的深层次特征, 但会引起前层网络提取的手势局部特征丢失. 而手势局部特征在相似背景下手势图像识别中起到了非常关键的作用^[22]. 本文基于傅里叶描述子(Fourier Descriptor, FD) ^[16]和具有旋Hu矩特征, 构建手势识别方法进行对比实验. 本文分别提取原始手势图像的傅里叶描述子、Hu矩和傅里叶描述子与Hu矩融合作为手势图像特征输入到双通道卷积神经网络进行分类识别, 如图9所示. 由图9可知, 本文方法比其他方法有较高准确率, 验证了本文提出方法的有效性.

3.2.5 不同权重比的设置

通过对ASL公共手势图像数据集进行对比实验, 本文设计的双通道网络的识别准确率已达96.4%. 但由于自建数据库中每张手势图像均存在脖子、干扰手臂等复杂背景, 现有方法的识别准确率不高. 故本文提出融合局部特征和深层特征方法进行手势识别提高复杂背景下手势图像识别率. 为了验证局部特征和深层次特征在手势特征表示中所起作用, 赋予手势局部特征不同的权重对图5所示数据库进行实验. 通过调整局部特征与深层次特征所占权重比不同, 统计手势识别率, 结果如图10所示. 由图10可知: 当手势局部特征所占权重因子为0.3时, 手势识别率是一个拐点, 在其之前手势识别率随着局部特征权重比增加而提高, 在其之后手势识别率随着局部特征权重比增加而降低, 故由实验结果可知手势局部特征所占权重因子为0.3最佳.

3.2.6 实验验证

为了验证本文提出方法对自建数据库中手势图像的有效性, 对自建数据库进行实验测试. 与现有手势数据库(ASL)相比, 自建数据集共包含26种英文字母手势, 且单张手势图像存在脖子、干扰手臂和复杂背景区域等, 故现有方法难以实现对自建数据库的准确识别. 为了减少手势图像中脖子、干扰手臂和复杂的背景区域等干扰信息, 本文设计基于手臂分割获取局部特征方法, 解决深层次特征在卷积过程中局部信息丢失问题. 本文提出方法对图5中每个手势图像分别提取FD特征和Hu矩特征两局部特征, 基于双通道卷积神经网络提取手势图像的深层次特征; 然后按照3:10的权重将局部特征与深层次特征进行融合, 并将融合的特征作为Softmax分类器的输入训练静态手势图像的识别模型进行识别, 每种字母手势对应的识别率如表3所示. 由表3可知, 对自建数据库的26个复杂背景下的静态手势图像的识别准确率均大于96%, 识别准确率高, 26个静态手势图像的平均识别率为99.13%.

4 结论与展望

本文提出了基于多特征加权融合的手势识别方法. 该方法使用傅里叶描述子和Hu矩提取分割后的手势图像的形状特征, 将融合后的特征作为手势图像的局部特征. 其次, 对VGG网络模型和AlexNet网络模型进行优化, 并利用优化的VGG网络和轻量级AlexNet网络构建双通道卷积神经网络结构, 提取手势图像的深层次特征, 采用主成分分析方法对深层次特征进行降维, 并将降维后的特征与局部特征进行加权融合, 以充分利用手势的各部分特征; 最后, 采用Softmax分类器对输入的特征进行识别, 实验结果表明, 提出的方法对手势图像的识别准确率较高. 虽然本文方法在进行手势图像识别时取得了较好的效果, 但是训练网络模型仍需要较长的学习时间, 未来将致力于减少算法运行时间, 并将其应用在大型数据集中.
