基于尺度融合的密集人群计数

引用本文

赵宏伟, 徐亮, 王冶, 安云云, 钱华山. 基于尺度融合的密集人群计数. 计算机系统应用, 2021, 30(10): 1-11.http://www.c-s-a.org.cn/1003-3254/8126.html

Zhao HW, Xu L, Wang Y, An YY, Qian HS. Crowd Counting Based on Scale Fusion. Computer Systems and Applications, 2021, 30(10): 1-11(in Chinese).http://www.c-s-a.org.cn/1003-3254/8126.html

基于尺度融合的密集人群计数

赵宏伟¹, 徐亮², 王冶³, 安云云⁴, 钱华山⁵

1. 中国石油大学 (华东) 计算机科学与技术学院, 青岛 266580;
2. 北京科技大学计算机与通信工程学院, 北京 100083;
3. 解放军9144部队, 青岛 266102;
4. 国网山东省电力公司青岛市黄岛区供电公司, 青岛 266499;
5. 北京超算科技有限公司, 北京 100190

收稿日期：2021-01-11; 修改日期：2021-02-07; 采用时间：2021-02-23

基金项目：国家自然科学基金(62072469); 国家重点研发计划(2018YFE0116700); 山东省自然科学基金(ZR2019MF049); 中央高校基本科研业务费专项资金(2015020031); 西海岸人工智能技术创新中心建设专项(2019-1-5, 2019-1-6); 上海可信工业控制平台开放项目(TICPSH202003015-ZC)

通讯作者：赵宏伟, E-mail: upcvagen@163.com.

摘要：现实场景中人群尺度的巨大差异给密集人群计数算法带来了巨大的挑战, 因此提出一种基于尺度融合的密集人群计数算法. 首先对密度图构建算法进行优化, 利用多个头部检测器获取稀疏人群的部分头部尺度, 并用径向基差值进行补全, 在人群密集区域辅之以距离自适应的人群密度图生成算法, 生成更为精确的人群密度图. 其次利用移动翻转瓶颈卷积模块设计尺度融合的人群密度图回归神经网络, 并加入膨胀卷积模块进一步提升人体头部边缘特征提取能力. 最后, 通过将人群区域和非人群区域进行区分对人群密度图回归神经网络损失函数进行优化. 在实验部分, 将该算法在多个数据集上与多个同类算法进行了充分的对比实验与消融实验, 实验结果表明提出的方法能够显著提升密集人群计数算法的准确性.

关键词: 密集人群计数多尺度尺度融合深度学习密度图

Crowd Counting Based on Scale Fusion

ZHAO Hong-Wei¹, XU Liang², WANG Ye³, AN Yun-Yun⁴, QIAN Hua-Shan⁵

1. College of Computer Science and Technology, China University of Petroleum, Qingdao 266580, China;
2. School of Computer and Communication Engineering, University of Science and Technology Beijing, Beijing 100083, China;
3. No. 9144 Troops of PLA, Qingdao 266102, China;
4. Qingdao Huangdao District Power Supply Company, State Grid Shandong Electric Power Company, Qingdao 266499, China;
5. Beijing SupCompute Technology Co. Ltd., Beijing 100190, China

Foundation item: National Natural Science Foundation of China (62072469); National Key R & D Program of China (2018YFE0116700); Natural Science Foundation of Shandong Province (ZR2019MF049); Fundamental Research Funds for the Central Universities of China (2015020031); West Coast Artificial Intelligence Technology Innovation Center (2019-1-5, 2019-1-6); Opening Project of Shanghai Trusted Industrial Control Platform (TICPSH202003015-ZC)

Abstract: The diversity of crowd scale in reality is a great challenge to crowd counting algorithms. Therefore, a novel crowd counting algorithm based on scale fusion is proposed in this study. Firstly, the algorithm for density map generation is optimized. Multiple head detectors are used to obtain part of the head scales of the sparse crowd, and RBF interpolation is employed to complete this part of the density map. As to the dense part of crowd, the traditional distance self-adaptive algorithm is adopted to generate a more accurate density map. Secondly, the regression neural network of the density map is designed with a mobile inverted bottleneck convolution module, and a dilated convolution module is added to facilitate the extraction of head edge features. Finally, the loss function of the regression neural network is optimized by distinguishing the crowd area from the non-crowd area. In the experiment part, the algorithm is compared with other similar algorithms on multiple datasets, and the results show that the proposed method can significantly improve the accuracy of crowd counting.

Key words: crowd counting multi-scale scale fusion deep learning density map

密集人群计数是计算机视觉领域的一个重要分支, 在城市规划、交通、安防等领域有着重要的研究意义. 其研究目标在于, 对于给定的密集人群图像, 能够准确地推理出其中的人员数量^[1-3]. 目前主流的密集人群计数算法利用回归的思想, 利用神经网络直接根据人群图像输出人群的密度图, 然后对热度图进行积分获得图像中的人数. 在训练时人群密度图通常利用高斯核来表征图像中的人体头部, 将整个图像中所有头部高斯核进行叠加构成人群密度图^[4-8].

在现实场景人群密度估计工作中, 由于不同场景下人群的密度和图像中人员的尺度差异较大, 对不同尺度的人群进行准确的密度估计在当前仍是一个极具挑战的课题. 因此, 针对性地提出了一种基于尺度融合的密集人群计数算法 (Multi-Scale Fusion Based Crowd Counting, MSFBCC), 从人群密度图生成算法、密度图回归神经网络设计和损失函数优化3个方面进行了改进:

(1) 人群密度图构建算法优化: 在利用高斯核表征人体头部构建人群密度图时, 由于密集人群图像中目标数量极大, 标注十分费力, 绝大多数密集人群数据集都采用以点来表征人体头部的方式^[4], 因此目前人头高斯核的 $\delta $ 值通常由人群中头部之间的距离确定. 这种方式在人群密度较大时生成的密度图有着不错的效果, 但是在人群密度相对稀疏以及人群密度波动较大的情况下则难以对人群中的头部进行准确的表征, 其原因在于图像中人头部的大小跟头部之间的距离并不完全相关. 因此提出了一种新的人群密度图构建算法, 即在人群稀疏区域利用基于深度学习和非深度学习方法的人头检测器获取图像中部分人体头部的尺寸, 并根据边框中心坐标与人头标注点的欧氏距离与头部边框进行匹配, 利用径向基插值对此区域剩余人头的尺度进行补全, 而在人群稠密区域则采用传统的距离自适应的尺度估计方法, 从而获得所有标注人头标注点的尺度, 以此为度量创建每一个头部区域的高斯核, 生成整个图像的人群密度图.

(2) 人群密度图回归神经网络设计: 由于目前大多数密集人群计数算法难以解决人群尺度波动大的问题, 无法结合人群多尺度特征进行准确推理, 在EfficientNet^[9]的基础上提出了一种多尺度融合的人群密度图回归神经网络. 该网络利用MBConv (移动反转瓶颈卷积) 模块^[10]以及SENet^[11]压缩与激发机制构建基础特征提取模块并通过添加空洞卷积提升人群边缘特征提取的性能, 通过BiFPN^[12]将骨架神经网络的最后4个模块输出的特征图进行融合, 实现了更好的密集人群尺度融合.

(3) 损失函数优化: 原始密集人群计数仅仅对图像中人群的数目进行统计, 其损失函数只涉及预测总数与真实的偏差, 没有考虑人群在图像中的分布. 更为常见的一种损失函数通过对预测密度图与真实密度图的差值对神经网络进行训练, 这样不仅可以准确地推理出图像中人群的数目, 更可以利用人群在图像中的分布进一步提升推理的准确率. 但是对于图像中的人群空白区域仍然会出现回归噪声, 即在生成密度图的无人群区域出现了非0数值区, 因此提出通过在损失函数增加对空白区域误差的惩罚以提升密度图回归神经网络的准确性, 即在损失函数中增加密度图人群区域像素与非人群区域像素的二元分类损失.

1 研究背景

密集人群计数对于城市公共安全和基础设施规划有着重要的意义, 但是由于图像角度和拍摄距离等原因, 人群目标的多尺度问题一直是一个极具挑战的课题. 目前主流的密集人群计数算法大多利用深度学习技术, 通过卷积神经网络将人群图像回归成人群密度图, 再通过对密度图进行积分获得图像中的人群总数.

1.1 密集人群计数

如图1所示, 传统的密集人群算法包括基于检测和基于回归的密集人群计数算法. 基于检测的传统密集人群计数算法分为人体整体检测和人体部件检测两种: 人体整体检测算法从人体的整体提取特征对图像中的人员进行检测并统计数目^[13-16], 这种方法主要适用于人群密度较为稀疏的情况, 而密度较大的人群图像则表现不佳, 其原因在于密集人群图像中遮挡较为严重, 难以获取完整的人体特征; 利用人体部件进行检测则更为常用^[17], 如人体的头部、肩膀等, 人体头部特征更为明显而且在人群中遮挡程度相对较低, 相比对人的整体进行检测, 在准确率上有一定的提升. 而基于回归的密集人群计数方法^[18-20]特征在于: 首先提取图像中人群的各种特征, 然后利用线性回归、岭回归等方法建立起由人群特征到人群数量的映射 (人群总数或密度图).

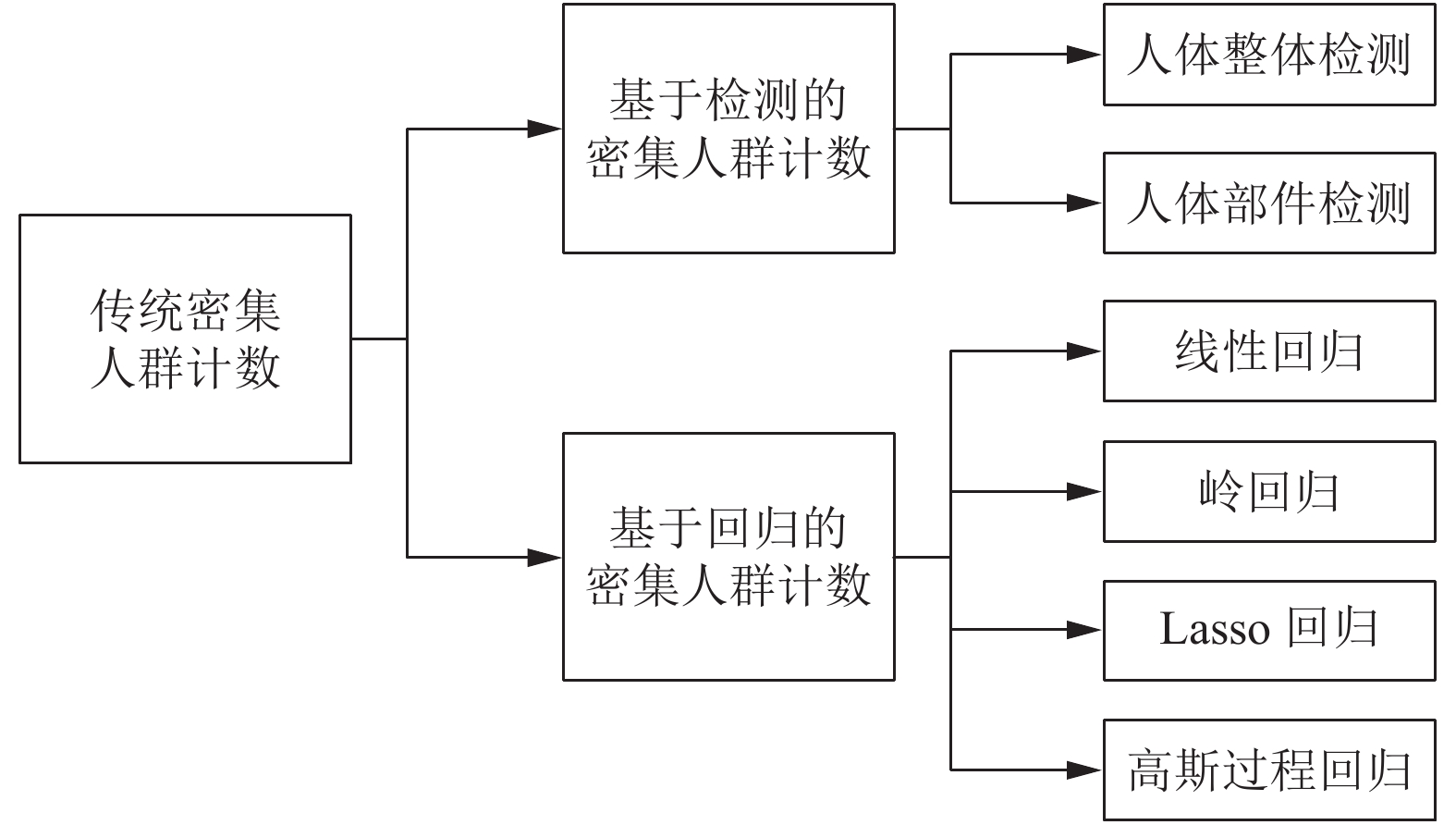

图 1 传统密集人群技术方法分类

随着深度学习技术的兴起, 卷积神经网络逐渐成为主流的密集人群计数方法. 基于深度学习的密集人群技术方法同样分为基于检测的密集人群计数和基于回归的密集人群计数. 基于检测的密集人群计数方法通常利用YOLO^[21]、SSD^[22]、Faster RCNN^[23]等目标检测算法对人体的头部进行检测并统计其数量, 但同样由于人群密集区域遮挡严重并且分辨率较低, 难以达到常规目标检测的性能, 因此基于回归的密集人群计数算法更为常用一些. 基于回归的密集人群计数算法按照回归目标可以分为回归密度图和回归人群总数两种方式直接对图像中人群的总数进行回归. 由于无法获取人群在图像中的分布信息, 具有更多的不确定性, 因此MCNN^[4]、CP-CNN^[8]、Switching-CNN^[7]、CrowdNet^[5]、CSRNet^[24]和CTML^[25]等基于密度图回归的人群计数算法逐渐成为当前研究的主流方向^[26-32].

1.2 密集人群计数中的多尺度问题

由于图像采集以及视觉透视等原因, 图像中的人员通常会有不同的尺度, 比如监控图像近大远小的透视特征会使得图像中距离摄像头不同远近的人呈现出不同的大小 (如图2中标注出的远近两个人头); 相同的人在不同分辨率的图像中也会有不同的尺度 (如图3). 人群尺度的不一致性成为密集人群计数发展中的一大难题, 因此学术界对此开展了广泛的研究.

图 2 密集人群数据样本(距离差异)

图 3 密集人群数据样本(分辨率差异)

在人群密度图生成方面目前多采用人头标注点与二维高斯核进行卷积的方式, 使得每个人头区域的概率之和为1, 在将所有人头区域卷积完之后进行叠加得到完整的人群密度图, 对人群密度图进行积分即可得到整体的人群数目. 因此二维高斯核的标准差 $ \mathrm{\sigma } $ 反映着单个人头区域高斯核的分布状况, 即人头的尺度信息. 上海科技大学的张明明教授在提出MCNN算法时利用人头之间的距离作为判断高斯核标准差的标准^[4], 并一直被后续的算法沿用, 即在确定高斯核标准差时, 利用K最近邻算法确定最近的几个头部标记点, 取其平均并乘以系数, 通常系数取0.3. 但是此种方式并非完全有效, 原因在于在人群较为密集的场景中, 人群的密度和尺度是呈负相关的, 即人群中人与人紧密贴合的情况下头部标注点之间距离越远头部的尺度越大, 利用头部的尺度可以用标注点之间的距离来表征; 而在人群较为稀疏的场景中, 头部的尺度和人群密度是无关的, 因此仅依靠头部标注点之间的距离来判断头部尺度是不准确的.

针对人群的尺度多样性特征, 在密集人群计数神经网络设计上大致分为多列神经网络^[33-35]和单列神经网络^[36-38]两种. 多列神经网络以MCNN^[4]为代表, 其特征在于在不同神经网络分支上分别处理对应的不同尺度的特征, 再将不同分支的回归结果进行融合, 以实现密集人群尺度融合的效果. 但是多列神经网络存在参数量过大的缺陷, 相同层数的多列神经网络比单列神经网络参数多出数倍, 并且存在特征重复提取的弊端, 因此在训练成本有限的情况下目前大多利用单列神经网络的结构来进行人群密度图回归. 单列神经网络采用并行多分支模块、串行跳层连接模块等, 获取不同感受野的人群特征并将不同抽象层级的特征进行融合, 实现密集人群多尺度特征的获取. 此外, 将注意力机制^{[1, 39]}引入密集人群计数领域, 对检测的准确率也有一定提升.

2 算法设计

为解决密集人群计数领域尺度多样性难题, 提出了基于尺度融合的密集人群计数算法, 主要包括人群密度图构建算法优化、人群密度图回归神经网络设计和损失函数优化3个方面.

2.1 人群密度图构建算法优化

当前人群密度图生成算法包括人头散点图标注和人头高斯核卷积两部分, 对于一张密集人群图像, 原始标注 $ {X}_{i}\left({x}_{i},{y}_{i}\right) $ 标注一个人头坐标, 在构建密度图时需要将人头利用狄克拉 $ \delta $ 函数表示.

$H\left( X \right) = \sum\limits_{i = 1}^N {\delta \left( {X - {X_i}} \right)} $

(1)

然后将其与人头高斯核 ${{{G}}}_{{\rm{\delta}} }\left({{X}}\right)$ 进行卷积操作获得密度图.

$D\left( X \right) = H\left( X \right) * {G_\delta }\left( X \right)$

(2)

但是由于视觉透视效果以及图像扭曲等原因, 人群中的人头具有不同的尺度, 因此高斯核的 $\delta $ 不能够用固定的值来表示. 目前在构建人头高斯核时大多利用人头之间的距离来设计尺度自适应的高斯核来对人体头部来进行模拟. 对于给定人头部标注点x_i, 与其最近的 $ k $ 个头部标注点之间距离的集合为 $\left\{ {{{d}}_{\rm{1}}^{{i}}{{,d}}_{\rm{2}}^{{i}}{{,d}}_{\rm{3}}^{{i}}{{, \cdots ,d}}_{{k}}^{{i}}{\rm{}}} \right\}$ , 则其与周围标注点之间的平均距离可表示为:

$ \stackrel-{{d}_{i}}=\frac{1}{m}\sum _{j=1}^{m}{d}_{j}^{i} $

(3)

因此, 人群密度图可以更精确地表示为:

$ {D}\left(X\right)=H\left(X\right)*{G}_{{\delta }_{i}}\left(X\right),\;{\delta }_{i}=\beta \stackrel-{{d}_{i}} $

(4)

其中, $\;\beta $ 为平均距离的系数, 一般依据经验选择 $\;\beta $ 为0.3. 但是依据经验选择的距离系数在其他数据集上不具有广泛的适用性, 并且在人群密度较低时并不平均, 最近距离法并不准确, 因此需要更为精准的头部尺度估计算法.

二维高斯核如式(5)所示:

$G\left( {x,y} \right) = \frac{1}{{2\pi {\sigma ^2}}}{\rm {exp}}\left( { - \frac{{{x^2} + {y^2}}}{{2{\sigma ^2}}}} \right)$

(5)

根据正态分布 $\sigma = r/3 $ 原则, 头部高斯核像素点分布在距离头部标注点半 $3\sigma $ 范围内的概率为0.9974, 因此如图4所示, 可以将头部标注点半径 $3\sigma $ 的区域用于表征人头区域, 人头部位高斯核标准差可由人头部位半径r近似表示.

$\sigma = r/3$

(6)

图 4 人头区域半径约为 $3 \sigma$

为了准确地获取人头区域的半径, 结合深度学习人头检测器与非深度学习人头检测器对图像中的人头进行检测, 训练数据集包括SCUT-HEAD数据集^[40]、HollywoodHead数据集^[41]和Brainwash数据集^[42], 数据集描述如表1所示.

表 1 人头检测器数据集

深度学习人头检测器利用在COCO数据集上进行预训练的EfficientDet目标检测算法训练密集人群头部检测器, 将上述3个数据集合分别按照5:1的比例划分训练集和验证集, 最终训练集266 909张、验证集53 382张, 得到测试准确率为87.28%, 图5为测试结果样本.

图 5 EfficientDet人头检测效果

非深度学习方法的人头检测器利用头部的HOG特征和Haar特征进行人头检测, 具体实现为HOG+SVM和Haar+AdaBoost.

在将检测框与头部标注点进行匹配时, 设计了算法1.

算法1. 头部检测框与头部标注点匹配算法

输入: 人群头部标注点与头部检测框

输出: 与头部标注点相匹配的检测框列表

1. 　begin

2.　　 for i=1 to ndo

3. 　　　计算检测框的中心坐标

4. 　end

5. 　将所有头部标注点标记为未匹配状态

6. 　for i=1 to n do

7.　 begin

8. 　　选择任意头部标注点为距离检测框box_i中心最近的头部标注点head_closest, 两者之间的欧式距离定义为dist_min

9. 　　for j=1 to n do

10. 　 begin

11.　　　 if头部标注点headj为未比对状态then

12. 　　　　计算检测框box_i中心点与头部标注点head_j的欧氏距离dist(i,j)

13. 　　　　if dist(i, j) < 最小欧氏距离 dist_min then

14. 　　　　最近的头部标注点head_closest更新为head_j

15. 　　　　将最小欧氏距离dist_min 更新为dist(i, j)

16. 　　将检测框box_i与头部标注点head_closest进行匹配

17. 　　将头部标注点head_closest标注为已比对状态

18. 　 end

19. 　end

经由算法1可以将深度学习方法与非深度学习方法检测到的头部标注框与头部标注点分别进行匹配, 然后利用匹配结果获得检测区域头部的尺度, 计算公式如式(7)所示, 其中 ${r_i}$ 为第 $i$ 个人头标注点的尺度, $heigh{t_i}$ 和 $widt{h_i}$ 分别为第 $i$ 个匹配检测框的高度和宽度.

${r_i} = \left( {heigh{t_i} + widt{h_i}} \right)/2$

(7)

由此可以获得图像中部分头部的尺度, 根据近大远小的透视特点, 利用径向基插值 (RBF插值) 方法对未匹配头部的尺度进行补全. 实验过程中发现无论深度学习方式还是非深度学习方式, 在人群密度较大、遮挡严重且头部较小的区域无法检测出有效的检测框, 因此根据头部标注点的分布, 在无检测框却分布均匀的头部密集区域采用根据头部之间的距离估算人头尺度的距离自适应算法, 如式(2)–式(4)所示, 将两种方式获得的密度图进行拼接, 最终获得人群密度图如图6所示.

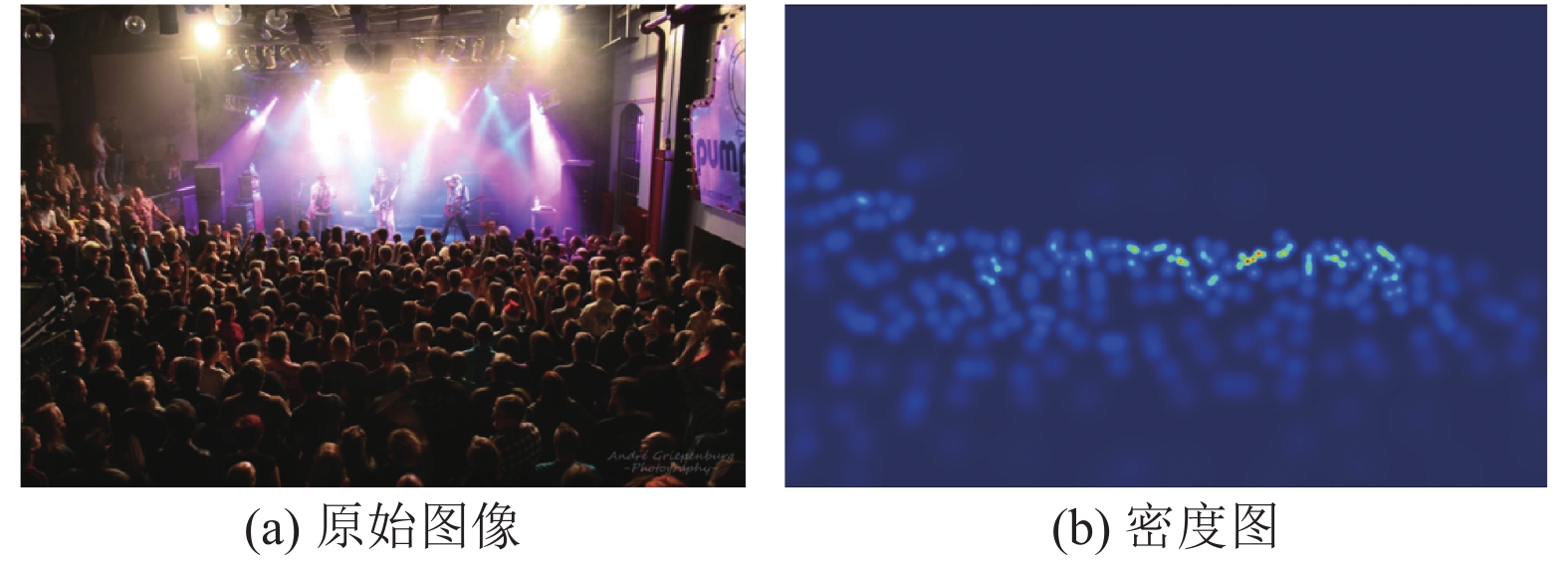

图 6 原始图像与生成密度图

2.2 MSFBCC神经网络设计

EfficientNet^[9]和EfficientDet^[12]分别是图像分类和目标检测领域里程碑式的网络结构, 受其启发, 在人群密度图回归网络设计上以EfficientNet-B7为骨架特征提取网络并进行优化以适应多尺度人群特征图融合的需求. 到目前为止, MSFBCC是首个将EfficientNet应用在密集人群技术领域的算法.

在网络结构的设计上, 以在MobileNetV2^[10]中提出的MBConv模块为网络主体, 引入SENet的压缩-激发机制对网络进行优化. MBConv模块结构如图7所示, 其主要构成为深度可分离卷积和SENet, 输入特征图首先利用1×1卷积进行升维, 再经过深度可分离卷积与SENet进行特征提取, 最后经由1×1卷积降维之后与原始输入特征图进行相加.

如图8所示, MSFBCC网络主要由Stem层、7个特征提取区块和特征融合网络组成, 其中, 7个特征提取区块分别由多个MBConv模块组成, MBConv的个数分别为 $\left\{ {{\rm{5,\; 8,\; 8,\; 11,\; 11,\; 13,\; 5}}} \right\}$ , 每个MBConv模块对应输出特征图维度设置与EfficientNet-B7一致, 7个特征提取区块输出特征图的维度分别对应为 $\{ 32,\;48,\;80,\;160,\; $ $ 244,\;384,\;640 \}$ .

密集人群中的人体头部为多小目标且更需要关注其边缘特征, 鉴于膨胀卷积在密集人群头部特征提取中发挥的显著成效^[24], 在7个特征提取区块的前4个加入膨胀卷积模块, 膨胀率均为2. 对于MSFBCC的后4个模块生成的特征图, 利用BiFPN进行不同尺度等级特征图的融合, 在融合时需要利用上采样进行尺度对齐, 融合方式如图8所示, 在将特征图融合之后通过反卷积层对特征图进行放大得到输出密度图.

图 7 MBConv模块

在训练时将EfficientDet在COCO数据集上训练的模型作为训练模型的部分初始权重, 用于初始化除特征提取网络前4层空洞卷积模块之外的所有可训练参数, 特征提取网络中的4个空洞卷积模块则采用随机初始化.

2.3 损失函数设计

密集人群计数神经网络最后的输出为密度图, 将输入图像转化为密度图实际是一种回归问题, 因此传统的密集人群计数损失函数为MSE损失函数, 定义如式(8), 其中, N为一个批次中样本图像的数目, M为密度图像素总数, $D\left( {{X_i};\theta } \right)$ 为预测密度图, ${D_i}$ 为真实密度图, ${y_j}$ 和 ${\hat y_j}$ 分别为密度图中像素点真实值和预测值.

$\begin{gathered} {L_R}\left( \theta \right) = \frac{1}{N}\sum\limits_{i = 1}^N {||D\left( {{X_i};\theta } \right) - {D_i}||_2^2} = \frac{1}{N}{\sum\limits_{i = 1}^N {\sum\limits_{j = 1}^M {\left( {{y_j} - {{\hat y}_j}} \right)}^2 } } \\ \end{gathered} $

(8)

在复现其他同类算法工作时发现在不存在人的空白区域会出现非0数值区, 即在回归中出现了噪声. 为进一步提升回归的准确性, 需要对人群区域和非人群区域进行区分, 对非人群区域的噪声进行抑制, 采用了如式(9)所示的二值交叉熵辅助损失函数, 其中 ${c_j}$ 和 ${\hat c_j}$ 分别为图像中像素点 $j$ 真实值和预测值的标签. 因此, 将密度图回归损失函数与像素分类损失函数相结合, 最终经过优化的密集人群计数损失函数如式(10)所示.

图 8 MSFBCC网络结构图

${L_R}\left( \theta \right) = - \sum\limits_{j = 1}^M {\left[ {{c_j} \cdot \ln\left( {{{\hat c}_j}} \right) + \left( {1 - {c_j}} \right) \cdot \ln\left( {1 - {{\hat c}_j}} \right)} \right]} $

(9)

$\begin{split} & L\left( \theta \right) = {L_R}\left( \theta \right) + {L_C}\left( \theta \right) \\ & = \frac{1}{N}\sum\limits_{i = 1}^N {\sum\limits_{j = 1}^M {\left[ {\begin{array}{*{20}{c}} {{{\left( {{y_j} - {{\hat y}_j}} \right)}^2}} { - {c_j} \cdot \ln\left( {{{\hat c}_j}} \right)} { - \left( {1 - {c_j}} \right) \cdot \ln\left( {1 - {{\hat c}_j}} \right)} \end{array}} \right]} } \\ \end{split} $

(10)

3 实验分析

为了验证基于尺度融合的密集人群计数算法的有效性和泛化性, 在多个数据集上进行了充分的对比实验, 实验结果表明所提出的方法能够超越绝大多数密集人群计数算法.

3.1 环境配置

所进行实验均在Ubuntu 20.04系统下进行, 显卡驱动版本为455.23.05, CUDA版本为11.1, 采用Python 3.6.5, PyTorch 1.6. 硬件环境配置CPU为Intel® Core^TM i7-10700K CPU @ 3.80 GHz × 16, 内存32 GB, GPU为Nvidia GeForce RTX 3090, 显存为24 GB.

3.2 数据集

实验部分采用的数据集包括Mall数据集^[20]、UCSD数据集^[43]、ShanghaiTech数据集^[4]、UCF_CC_50数据集^[44]和UCF-QNRF数据集^[45], 数据集详细描述和数据集样本分别如表2和图9所示.

表 2 密集人群计数数据集

图 9 数据集样本

3.3 评估指标

密集人群计数算法的评估指标包括MAE(绝对平均误差) 和MSE (均方误差). MAE和MSE的计算如下所示, 其中 $N$ 为图像总数, $Count_i^{\rm{pre}}$ 为第 $i$ 张图像预测的人群人数, 与之相对的, $Count_i^{\rm{gt}}$ 为第 $i$ 张图像真实的人群人数.

$ {\textit{MAE}} = \frac{1}{N}\sum\limits_{i = 1}^N {\left| {Count_i^{\rm{pre}} - Count_i^{\rm{gt}}} \right|} $

(11)

$ {\textit{MSE}} = \sqrt {\frac{1}{N}\sum\limits_{i = 1}^N {{{\left| {Count_i^{\rm{pre}} - Count_i^{\rm{gt}}} \right|}^2}} } $

(12)

3.4 对比实验

为验证基于尺度融合的密集人群计数算法的准确性, 在5个数据集上与多个同类人群计数算法进行了对比实验, 实验结果如表3–表6所示. 从实验结果可以看出, 相对于绝大多数同类算法, 基于尺度融合的密集人群计数算法具有更好的准确性和稳定性, 并在多个数据集上取得了最高的准确率.

表 3 在ShanghaiTech Part A & B和UCF_CC_50数据集上的算法效果对比

表 4 在Mall数据集上的算法效果对比

表 5 在UCSD数据集上的算法效果对比

表 6 在UCF-QNRF数据集上的算法效果对比

4 消融实验

为探究基于尺度融合的密集人群计数算法各个部分的有效性, 在ShanghaiTech数据集B部分上分别针对人群密度图生成算法、神经网络设计和损失函数优化设计了消融实验, 实验相关算法包括MCNN、MSCNN、Switching CNN和CMTL. 实验结果表明, 所提出的人群密度图生成算法、在特征提取网络中加入膨胀卷积的策略和改进的损失函数均能够显著提升密集人群计数算法的准确率.

4.1 人群密度图生成算法

分别利用固定尺度和人群之间的距离来预估人群中头部的尺度 (如图10(a)和图10(b)), 与图10(c)相比, 可以看出改进的人群密度图能够更好地估计人群中头部的尺度.

图 10 不同方式估计头部尺度

分别将所提出的改进人群密度图生成算法与原始的距离自适应人群密度图生成算法得到的密度图作为训练标签, 对上述4种算法以及MSFBCC进行训练, 以验证改进的人群密度图生成算法的有效性. 表7为利用提出的人群密度图生成算法对与原始距离自适应的密度图生成算法的对比实验, 从表中可以看出, 与原始的距离自适应人群密度图生成算法相比, 所提出的改进人群密度图生成算法能够普遍提升人群密度图回归网络的准确率, 其中对于Switching CNN和MSCNN的提升最为显著, MAE和MSE分别降低了5.9和7.2.

表 7 改进的密度图生成算法效果对比

4.2 神经网络设计

为验证MSFBCC神经网络的有效性, 将基础特征网络与利用膨胀卷积模块改进的特征提取网络进行对比实验. 表8为利用EfficientNet与利用膨胀卷积模块改进的EfficientNet作为特征提取网络的实验效果, 表3与表8的实验结果表明, 将EfficientNet应用在密集人群计数领域具有较高的准确性, 利用膨胀卷积模块对特征提取网络进行改进则会进一步提高计数的准确率.

表 8 特征提取网络效果对比

4.3 损失函数优化

为了验证优化损失函数的有效性, 将改进的密度图回归损失函数在消融实验中的5个密集人群计数算法中进行应用, 表9为利用原始损失函数和优化过的损失函数的准确率对比, 从表中可以看出, 所提出的改进的损失函数能够一定程度上提升密集人群计数算法的准确率.

表 9 改进的损失函数应用在不同算法上的效果对比

5 结论与展望

针对传统密集人群计数算法难以适应人群尺度多样性的问题, 提出了一种基于尺度融合的密集人群计数算法MSDBCC, 分别从人群密度图生成算法、密度图回归神经网络设计和损失函数优化3个方面展开了研究. 充分的对比实验和消融实验表明, MSFBCC能够准确地推理出密集人群图像中的人员数量并超越同类的大多数算法, 并且所提出的3个策略对计数算法的准确率有明显的提高作用. 但是MSFBCC特征提取网络参数量较大, 训练比较费时并且实际部署需要较多计算资源, 因此未来的研究应当聚焦于缩小网络规模, 提高网络的推理效率.
