随着我国经济的进步与发展, 电商平台成为人们购销的首选, 物流公共服务平台则作为信息化与效率的保障支撑着电商平台的正常运转. 为了更好地收集用户需求、降低网站的开发维护成本、提供高质量的物流服务. 日志信息毫无疑问是其提取宝藏的矿石. 因为日志全方面地记录了平台服务性能、接口调用记录以及用户行为的信息, 具有较强的追溯作用以及实际价值^[1]. 因此, 对物流服务平台的日志数据进行实时采集并挖掘内在信息具有较高的现实意义与理论价值. 目前, 机器学习^[2]、文本挖掘^[3]等技术已经被应用于日志处理领域中, 并形成了较为坚实的研究基础. 例如, 实现多源异构日志的日志采集技术、针对大规模及高并发日志数据存储和并行计算技术等^[4-6]. 但这些研究均持续时间较长, 不能够很好地满足实时日志分析以及异常识别等需求. 针对此需求, 相关学者提出利用低时延的流处理框架来保障大规模日志数据实时处理, 其中Storm、Flink以及Spark Streaming处理效果最为突出^{[7, 8]}. 且Flink相较于Storm以及Spark Streaming具有更精确的数据计算性能和完善的窗口支持特性, 更适于进行海量日志实时处理. 此外, 为了保障对海量物流服务平台日志数据进行安全存储以及高效的实时读写, 本文将引入HBase数据库进行数据存储, 相较于Redis、MangoDB以及ElasticSearch等具有高并发、实时处理数据以及适于存储大规模数据的特性. 因此, 本文将围绕海量日志实时处理并借助Flink、HBase等技术进行平台的设计与实现.

1 海量日志实时处理

大数据时代发展至今, 数据量呈指数级增长, 大数据中的日志处理也就逐渐得到重视. 目前, 针对海量日志数据的处理方式可以分为离线处理与实时处理两种类型, 其基本流程均为日志数据采集、日志数据归一化、日志数据存储、日志数据预处理、离线计算/实时查询和结果展示^[9]. 但是, 随着需求方对于数据实时性要求的不断提升, 如用户的实时行为、程序实时监控告警、任务实时调度、业务综合推荐等, 实时处理成为日志数据处理领域当前亟待优化的关键性课题^{[10, 11]}, 本节将从实时处理概念与流程、实时流处理框架以及实时存储数据库角度进行具体的日志数据实时处理分析.

1.1 大数据实时计算与处理

大数据的实时计算与处理可以针对性解决数据实时性的需求, 结合流处理框架以及实时存储与高并发数据库可以更好地解决面向大数据的高吞吐率和并发性需求. 相较于传统的离线批数据处理, 大数据实时计算与处理的思路可以更好地解决基于海量日志的数据处理课题. 实时计算与处理的流程主要包括数据的实时采集、数据的实时计算以及数据的实时下发. 数据的实时采集包括用户行为记录的数据采集、网站请求的数据采集、机器CPU/MEM/IO记录的数据采集等. 数据的实时计算是针对采集的数据进行实时计算, 计算的结果包括用户信息统计、请求数量及请求IP、单位内机器 CPU/MEM/IO的均值、Error级日志数据过滤等. 数据的实时下发则是将数据交由下游进行处理, 下游包括数据信息监测告警、数据信息实时存储与检索等^[12]. 实时处理流程如图1所示.

1.2 Flink流处理框架

针对大数据的实时处理, 采用的是Flink流处理框架进行实时计算, 相较于离线批数据处理框架可以很好地解决实时监控告警、窗口聚合、故障溯源等情况. 实时计算是不断地从MQ (Message Queue, 消息队列)中读入采集的数据, 并在计算后存入数据库中. 面向的是数据量未知、计算操作简单且需要实时响应的情况. 而离线计算则是从数据存储中读取固定量的数据进行复杂的计算并生成详细报表. 所以, 基于实时计算的流处理框架Flink可以保障数据的实时处理、不断进行数据迭代与更新.

Flink是针对流数据与批数据的分布式处理框架, 可以兼顾有界批数据和无界实时数据的处理. Flink的核心为分布式运行, 主体部分包括Program code(Flink程序代码)、Job client (执行起点, 负责接收用户代码并创建流数据)、Job manager (作业管理器, 负责进行调度)、Task manager (接受上一级传递的Task, 是JVM中的一个或多个线程中执行任务的工作节点)^[13]. Flink的工作流程如图2所示.

1.3 HBase实时处理数据库

除了对于流处理框架的选择外, 平台要求数据库可以进行数据实时存储、高并发以及查询操作. HBase数据库相较于传统的RDBMS (关系型数据库)等类型的数据库, 可以很好地解决实时读写、大规模数据存储以及随机访问等场景. HBase是通过从下到上线性地增加节点来进行数据库拓展, 将大规模且稀疏的数据表构建在服务器集群上. 但是HBase的实时计算的特性是由其自身的架构与数据结构所决定的, 其底层架构为LSM-Tree+HTable (region分区) + Cache, 客户端可以直接定位到待查询数据所处的服务器位置, 并在服务器上进行数据匹配, 整个过程由Cache缓存完成, 这也是HBase虽然部署于批处理系统的集群上却可以进行实时计算的缘由. 除此上述的关键特性外, HBase的系统架构中较为关键的组件包括: Client (客户端, 包含访问数据库的接口)、Zookeeper (数据库依赖, 对Region相关信息进行存储)、HMaster (进程管理, 用于管理Region server的负载调度) 等^[14]. 其具体的工作流程图如图3所示.

2 日志实时处理平台

当前, 访问量10万级的物流服务平台的日志数据量就超过1 GB, 单机服务器已经不能满足海量日志存储的需求, 所以需要进一步引入大规模数据存储HBase, 并且为了更好地降低日志数据信息时延的问题、提高日志的时效性, 需要进一步引入流处理框架Flink解决这一问题, 故本节将结合Flink与HBase以及其他相关技术对海量物流服务平台的日志数据实时处理平台的架构以及功能进行介绍, 并进一步分析架构中各部分集群的连通方式与各技术的工作原理.

2.1 日志实时处理平台架构设计

本文在传统的大数据实时处理流程中嵌入针对日志数据的相关技术, 并对传统流程的结构进行了优化使得架构更适用于海量日志数据的实时处理进程. 平台架构主要包含5层, 日志采集层利用Flume进行数据采集, Flume是以一个典型分布式的日志采集系统^[15]. 日志削峰层是利用Kafka对日志数据进行削峰处理. 日志处理层利用Flink对采集的数据进行实时处理与计算, 包括数据清洗、实时ETL (Extract-Transform-Load) 以及实时预警. 日志存储层利用HBase进行数据存储. 日志展示层利用Kibana进行数据与计算结果的展示, 平台架构如图4所示.

2.1.1 日志采集层

日志采集层将Flume与Kafka集群整合 ^[15], 其中, Flume是数据的传输者, 可以源源不断地将日志数据采集到端口上, 但不会持久性地对数据进行保存, 仅以一个临时性的缓存进行保存, 并利用sink将数据落地传输到Kafka消息队列当中. 而Kafka作为消息队列, 除了接收来自Flume的日志数据外, 还需对数据进行削峰平谷.

该部分的整合思路是利用Flume对日志数据进行采集并将其发送到Kafka消息队列当中. 平台采用Flume集群的方式进行配置, 核心是在Kafka创建一个实时处理平台的Topic并将Flume采集到的日志数据发送到该Topic上即可.

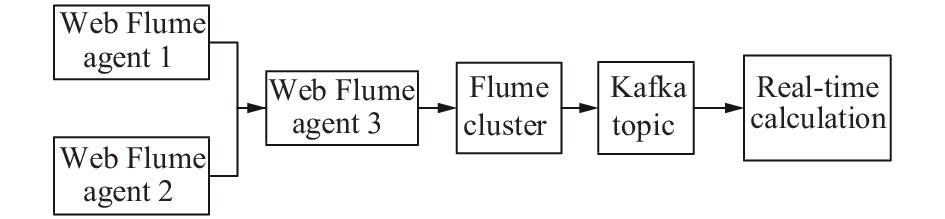

具体的整合过程为: ① 首先设定两个Flume agent并部署于服务器上进行数据采集. 其次, 将日志数据以下沉的方式发送到另一个新的Flume agent服务器上. ② 配置完成后即可启动Flume agent对日志数据进行监听与传输; ③ 在Kafka中创建一个Topic来接收采集到的日志数据. 整合的原理如图5所示.

2.1.2 日志处理层

日志处理层是将Kafka与Flink结合, 其原理是Flink对外提供了Kafka connectors用于读取Kafka topic中的日志数据, 并且Kafka consumer与Flink的checkpoint机制相互结合后可以保障exactly-once的数据处理. 为了能够进一步保证数据处理的唯一性, Flink自身也并非完全依赖于Kafka consumer的跟踪模式, 而是在Flink内进行跟踪与检查从而保证日志数据处理的唯一性.

具体的整合过程为: ① Kafka consumer提供了一个(或多个)针对Kafka topic的访问接口, 其构造函数对外接收相关的配置参数(包括: Kafka topic信息、Kafka brokers列表、Zookeeper服务器列表等, 以保障连通性稳定). ② Kafka consumer建立一个到Client端的连接来查询Topic内的日志数据, 完成后启用Flink的checkpoint机制. ③ Kafka consumer会从Kafka topic中的未消费的日志数据为起始, 单向周期性地扫描Kafka的消息偏移量以及其他操作的状态. ④ Flink将上述的内容以流数据的形式存储到checkpoint当中, 并继续读取Kafka队列中新的数据. 整合过程如图6所示.

除了上述的基本集群整合外, 为了保障平台的优势性能, 还需对Flink进行额外的配置: ① 由于海量日志数据的采集源各不相同, 为了便于后续存储需要在Flink job中对日志数据进行统一化. 具体步骤是利用grok (基于正则表达式) 解析原日志数据的message字段并建立新的结构来存储统一的日志数据. 统一化后需要对数据进行去重、脏数据等数据清洗, 并将其转换为LogEvent格式便于后续的存储. ③ 为了能够对日志数据中的异常情况进行实时告警, 还需在Flink框架中设定Filter算子进Error级日志过滤, 过滤后的Error级日志数据将封装为新的Event (即告警信息), 再由sink调用下游服务进行告警. ④ 为了进一步优化Flink针对海量日志处理的性能, 在Flink中嵌入负载预测模型以及负载预测网络便于对数据流量进行预测以及资源的优先调度. ⑤ 为了能够有效保障告警机制的正确运行, 平台在Flink源码中设定乐观容错机制保障日志数据处理的适当容错性.

2.1.3 日志存储层

日志存储层利用HBase进行数据存储. 除了对于日志数据的采集以及实时计算与处理外, 还需将日志数据进行存储便于后续使用, 所以该层将Flink与HBase进行交互. Flink对此提供Flink HBase connector用于Flink从HBase数据库中读取或写入数据, 其中Flink利用TableInputFormat读取HBase中的批量数据, 以及利用TableOutputFormat向HBase中写入数据.

2.2 物流服务平台海量日志实时处理平台功能介绍

海量日志实时处理平台除了日志的采集、传输、实时计算、存储以及展示外, 并基于Flink设计了日志数据去重、异常检测及告警、容错机制以及负载预测等功能.

2.2.1 日志数据实时去重

实时去重模块通过选取Flink状态后端的RocksDBStateBackend进行数据集合的维护, 其状态数据均存储在Task manager本地机器的内存和磁盘之上, 便于对数据进行实时的操作. 为了保障大规模数据的全局去重, 针对Flink的状态需设置为KeyedState, 设置完成后Flink将会对处理的数据通过RocksDB进行扫描并利用KeyedState进行日志数据主键的比对, 从而保障日志数据处理的实时性以及唯一性.

2.2.2 异常日志检测及实时告警

异常日志检测及告警是利用Flink作业去实时处理Kafka队列中的数据来进行异常检测的计算, 具体是利用filter算子进行异常日志的过滤, 核心代码为:

.filter(logEvent -> "error".equals(logEvent.getLevel()))

过滤完成后将异常日志数据构建成一个新的事件信息封装成告警内容, 在下游进行告警消息的发送, 发出的应用异常日志告警消息中会携带一个链接, 通过该链接可以跳转到对应的异常日志信息.

2.2.3 日志数据处理容错效率策略

日志数据处理容错效率策略是基于补偿函数的乐观容错机制. 相较于Flink系统分布式快照的悲观容错机制, 乐观容错机制无须耗费额外的时间开销去进行阶段性检查, 从而具有更高的使用效率. 同时, 本文选用PageRank全量迭代算法的数据收集及数据处理接口, 可以直接在Flink系统中调用, 该算法机制的整体流程如图7所示.

2.2.4 实时负载预测及资源调度

为了能够有效应对实时计算负载的波动, 本文通过量化集群资源来得出本阶段内的日志数据量, 再利用负载预测模型来预测下一阶段的日志数据量变动, 最后针对下一阶段的日志数据量进行系统资源分配. 为了在Flink的基础上实现负载预测以及资源调度, 需要在原Flink架构上进行优化, 具体的优化方案为:

1) 添加负载监控节点: 用于实时计算日志负载量, 存入本地用于后续负载预测;

2) 添加负载预测节点: 执行负载预测算法接口, 结合得到的负载序列计算下一阶段的负载波动情况;

3) 添加资源调度节点: 由Zookeeper集群承担, 用于存储负载预测的结果及资源调度方案, 并实时执行调度方案;

4) 添加负载迁移节点: 根据资源调度方案对节点状态进行修订, 从而完成资源在线调度.

3 实验与结果分析 3.1 实验环境

结合对于海量日志实时处理平台的整体架构, 平台的具体部署环境如表1所示.

平台部署完成后, 对平台的基本功能进行测试, 经过测试可以得出平台在日志数据采集、日志数据在消息队列中的传输、日志基本实时处理以及日志存储这几个方面响应正常且执行次寻准确. 除以上的基本功能外, 本文接下来将就其余创新功能进行更为详细的测试介绍.

3.2 海量日志去重效果测试

前文的功能设计中可以看出日志数据的去重是由日志数据“键”的冲突来进行重复检验的, 并利用RocksDB进行日志数据的本地存储, RocksDB具体的测试参数设置如表2所示.

完成基础的测试参数设定后, 利用脚本随机生成1万条、10万条、100万条简易日志数据, 分别对基于Flink状态后端RocksDB的去重框架、基于MapReduce与HDFS的去重框架、基于Spark Streaming与MapReduce的去重框架以及基于单一HBase的全局去重框架进行测试, 测试的结果由(重复数据量, 响应时间)表示, 测试结果如表3和表4所示.

从表3和表4中我们可以看出基于Flink状态后端RocksDB的去重框架相较于基于MapReduce与HDFS的去重框架、基于Spark Streaming与MapReduce的去重框架具有更高的去重准确率, 且相较于直接存储于数据库进行主键对比的HBase具有更快的响应速度, 故通过测试结果可以看出本文基于Flink状态后端RocksDB的去重框架具有较为优良的效率.

3.3 异常日志检测及告警效果测试

本文对Error级别的日志数据处理采用了在Flink中内嵌filter算子进行告警的方式, 告警的信息是通过Flink下游的封装后通过邮件的方式进行告警. 实验选取Crontab指定脚本定时执行Error级日志编写与发送, 实时监测邮件端的报警情况, 以其中一次的邮件报警结果为例, 如图8所示.

结合100轮次的脚本测试结果, 可以得出基于Flink内嵌filter算子的告警模式响应平均时间在7.8 ms且邮件发送间隔在3 s内, 测试结果可以满足“实时告警”的响应需求, 相较基于Filebeat+Kafka+Storm的日志实时处理架构的告警响应速度提升幅度接近一倍.

3.4 日志数据处理容错效率测试

本文对Flink底层源码进行调整后进行了容错效率的测试, 测试所采用的数据集为Facebook页面日志数据集gemsec-Facebook、霍林斯大学教育网页日志数据集Hollins以及维基百科网页的日志数据集Wiki-topcats, 3个数据集均符合补偿迭代算法PageRank的计算范畴. 本文从正确性测试、恢复性能测试以及迭代恢复时长测试这3个角度对乐观容错机制及Flink原有的悲观容错机制进行比对, 测试的具体结果如表5所示. 从测试结果可以看出, 经过优化的容错机制相较于原Flink内嵌的悲观容错机制具有更高的恢复准确性、更短的恢复迭代次数以及更短的恢复时间.

3.5 实时负载预测及资源调度效果测试

本文对Flink底层源码进行优化后进行了负载预测及资源调度测试, 选用1个Job manager节点、6个Task manager节点、3个节点构成的Kafka与Zookeeper集群, 具体的测试参数设置如表6所示.

从预测算法性能以及调度响应时间这两个测评标准对优化的Flink调度策略、原Flink调度策略以及Elastic Nephel调度策略进行测试, 测试的环境是利用脚本编写了负载波动的日志传输情况, 具体的测试结果如图9所示.

从图9的测试结果可以看出, 优化后的Flink调度策略相较于原Flink的调度策略从算法的偏差值方面具有低的偏差值, 且在调度响应时间角度Flink优化调度策略具有更低的响应时间.

4 结论与展望

本文实现了基于Flink+HBase的物流服务平台海量日志数据实时处理平台. 平台除了实现基本的数据采集、消息队列传输、日志实时处理(ETL)以及日志实时存储外, 还在日志处理环节对Kafka及Flink的具体连接方式以及底层源码进行了优化, 并设计了大规模日志数据去重、实时告警、乐观容错机制以及弹性调度的功能, 使得平台更加完善. 相较于原Flink的基础框架以及功能, 平台具有更优良的性能及更快速的响应时间, 并添加了新的功能模块设计. 在下一步的研究工作中, 将会利用实际日志数据替代脚本数据进行测试, 并根据实际测试结果进行深入的优化.
