随着新一代蜂窝网络通信技术(5G)的快速发展, 将5G通信技术应用于日常生活中是目前的发展趋势^[1]. 针对5G车联网环境下的终端用户与用户之间安全连接的需求, 认证密钥协商是建立用户间安全连接的关键. 虽然5G技术可以显著地提高消息的传输效率, 但许多现有的认证方案是基于复杂的双线性对运算, 计算时间太长, 不适合时延敏感的5G网络, 为了构建适用于5G通信环境的实时认证密钥协商协议, 需要尽可能地减少密钥协商时间.

基于公钥基础设施的认证密钥协商^[2]中, 用户的公、私钥是通过数字证书发放, 通信效率低, 计算量大, 同时证书的存储和管理开销也大. 为了避免公钥证书的使用, Shamir等人^[3]引入基于身份的密码体制概念, 基于身份的密码体制中, 用已知的身份信息作为公钥, 来避免使用公钥证书, 虽然简化了传统公钥密码系统中公钥的管理, 但是存在密钥托管问题, 为了克服以上问题, Alriyami等人^[4]提出基于无证书的公钥密码体制, 用来解决密钥托管问题, 避免公钥证书的使用, 但可信的密钥生成中心生成的部分私钥需要通过安全信道传给用户^[5-7], 建立安全信道开销较大, 不适用于5G车联网环境. 基于证书的公钥体制中^[8-12], 每个用户生成一个公/私钥对, 并将公钥发送给受信任的证书颁发机构(TA)用来请求证书, 然后将证书发送给它的所有者. 在基于证书的公钥密码体制中, 因为TA不知道用户私钥, 解决了密钥托管问题; 因为证书不需要保持私密, 也没有密钥分发问题, 不需要建立安全信道, 更适用于5G环境.

本文给出了一个基于证书的认证密钥协议的构造,并定义了CB-AKA协议的安全模型, 克服了通信环境中存在着数据泄露、会话密钥泄漏、重放、中间人攻击、公钥替换攻击和模拟攻击, 缺乏匿名性和不可追踪性等安全和隐私问题. 为了更好的适用于5G通信环境, 采用无双线性对的认证方法, 保证计算代价和通信代价. 在密钥协商时, 用匿名^[13,14]保证用户数据的隐私, 同时用轻量级的算法^[15-17]保证用户之间安全快速的传输数据, 实现用户之间的安全接入.

1 背景知识 1.1 双线性对

令 $\mathbb{G}$ , ${\mathbb{G}_T}$ 是素数阶 $p$ 的两个循环群组, $g$ 为 $\mathbb{G}$ 的生成元. 假设 $e:\;\mathbb{G} \times \;\mathbb{G} \to \;{\mathbb{G}_T}$ 为双线性映射, 则其满足下列性质:

双线性: $e({g^a},{h^b})\; = \;e{(g,h)^{ab}}$ , $g,\;h \in \mathbb{G}$ , $a,\;b \in {Z_p}$ .

非退化性: $e(g,h)\; \ne \;1$ .

可计算性: 对任意 $g,\;h \in \mathbb{G}$ , 存在一个有效的算法计算 $e(g,h)\;$ .

1.2 椭圆曲线

Millier^[18]首次提出了椭圆曲线密码体制的概念, ${F_p}$ 被假设为具有大素数 $q$ 的有限域. 椭圆曲线 $E$ 定义为 ${y^2} = {x^3} + ax + bod q$ , 其中 $a,b \in {F_p}$ 并且 $\Delta = 4{a^3} + 27{b^2} \ne 0$ . 在点加法 $P + Q = R$ 的操作下, 通过椭圆曲线 $E$ 生成加法群 $\mathbb{G}$ , 并且标量乘法运算表示为 $kP = P + P + \cdots + P(k\;{\rm {times}})$ .

1.3 椭圆曲线群上困难问题假设

椭圆曲线离散对数问题(ECDLP): 给出 $(P,xP) \in \mathbb{G}$ , ECDL问题要去找一个整数 $x$ .

椭圆曲线计算性Diffie-Hellman问题(ECCDHP): 给出 $(P,xP,yP) \in \mathbb{G}$ , ECCDH问题要计算 $xyP \in \mathbb{G}$ .

1.4 网络模型

基于证书下AKA协议的网络模型如图1所示. 其中, 参与者有3种类型: 用户 ${U_i}$ , 服务器 $S$ 和证书权威中心TA.

证书权威中心TA: TA的任务是生成系统参数, 根据 ${U_i}$ 和 $S$ 的公钥生成证书.

用户 ${U_i}$ : ${U_i}$ 是一个移动用户, 从TA获得证书,并使用证书来对 $S$ 证明自己的身份. 经过 $S$ 认证, 可以访问 $S$ 提供的移动服务.

服务器 $S$ : $S$ 是一个移动服务提供商, 也从TA获得它的私钥, 并使用它来显示其身份的资格. $S$ 验证 ${U_i}$ 的有效性后, 根据 ${U_i}$ 的请求提供相应的移动服务.

1.5 安全属性

作为一种AKA协议, 基于证书的AKA协议应满足以下安全特性.

(1)相互认证: 方案应提供相互认证, 即, 服务器 $S$ 对用户 ${U_i}$ 进行身份验证, 用户 ${U_i}$ 对服务器 $S$ 进行身份验证.

(2)会话密钥协议: 在方案的互认证阶段结束时, 用户 ${U_i}$ 与服务器 $S$ 共享一个会话密钥进行消息加密.

(3)用户匿名性: 方案不应泄露用户身份信息, 以保证用户隐私, 敌手无法从交换的消息中获得用户的真实身份和行为.

(4)不可追踪性: 方案应保证对手无法从交换的消息中追踪到用户, 为用户提供更大的安全性.

(5)前向保密: 如果一个或多个参与者的私钥被泄漏,对手在泄漏之前建立的会话密钥时必须具有微不足道的优势. 这种安全属性可以扩展到以下2种类型: (1)完全正向保密: 即使对手拥有所有参与者的私钥, 也必须保持正向保密; (2)部分前向保密: 即使对手拥有一些但不是所有参与者的私钥, 也必须保持前向保密.

(6)已知会话密钥攻击抵抗: 在已知给定协议中生成的会话密钥的情况下, 对手无法计算另一个安全会话密钥.

(7)中间人攻击的抵抗: 攻击者不能冒充合法用户欺骗云服务器, 也不能冒充服务器欺骗合法用户.

(8)重放攻击抵抗: 对手无法对协议发起攻击, 重放旧消息.

(9) TA前向保密: 即使对手拥有TA的主密钥, 也必须保护前向保密.

2 本文方案 2.1 建立

所有系统参数由证书权威(TA)生成. 这一阶段的工作步骤如下:

(1) TA随机选取两个大素数 $p$ 和 $q$ , 选取由方程 ${y^2} = {x^3} + ax + bod q$ 定义的非奇异椭圆曲线 $E$ , 其中 $a,b \in {F_p}$ .

(2)输入一个安全参数 $k$ , TA选取一组素数阶 $q$ 和生成器 $P$ 的椭圆曲线点的群 $\mathbb{G}$ .

(3) TA选择随机数 $s \in \mathbb{Z}_q^ * $ 作为系统主密钥, 并对其保密, 然后计算系统公钥 ${P_{\rm {pub}}} = sP$ .

(4) TA选择哈希函数: $H:{\{ 0,1\} ^ * } \to \mathbb{Z}_q^ * $ .

(5) TA公布系统参数 $\{ p,q,\mathbb{G},P,{P_{\rm {pub}}},H\}$ , 并对系统主密钥 $s$ 保密.

2.2 用户注册

用户 ${U_i}$ 向TA注册以获得证书. 图2为用户注册.

(1)用户密钥产生: 随机选择整数 ${x_i},{k_i} \in \mathbb{Z}_q^ * $ , ${x_i}$ 作为秘密值, 计算 $p{k_i} = {x_i}P$ , $pi{d_i} = H(I{D_i},{k_i})$ . 然后, ${U_i}$ 通过不安全通道将 $p{k_i}$ 和静态匿名身份 $pi{d_i}$ 发送给TA.

(2)证书生成: TA随机选择一个整数 ${r_i},{b_i} \in \mathbb{Z}_q^ * $ , 计算 ${R_i} = {r_i}P$ , ${B_i} = {b_i}P$ , $pi{d'_i} = pi{d_i} \oplus H({B_i},{b_i}{P_{\rm {pub}}})$ , $Cer{t_i} = {r_i} + sH(pi{d'_i},p{k_i},{R_i})$ .

2.3 服务器注册阶段

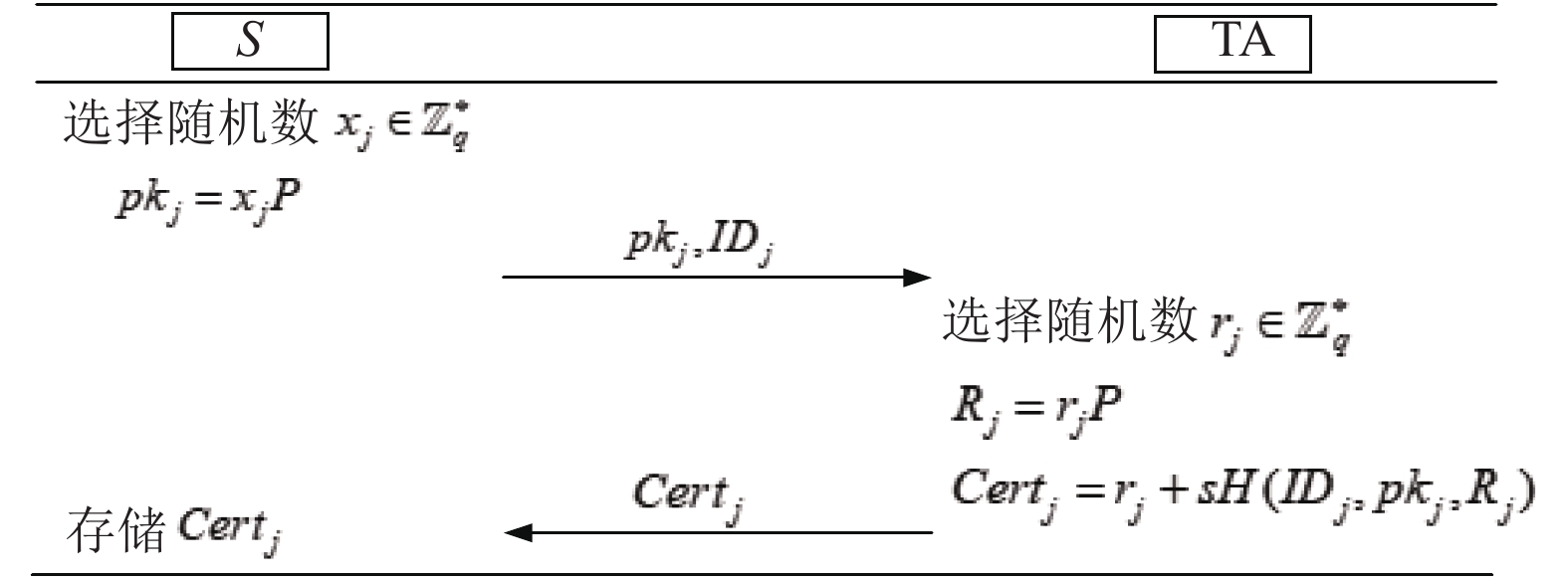

服务器 $S$ 向TA注册以获得证书. 图3为服务器注册.

(1)服务器密钥产生: 随机选择整数 ${x_j} \in \mathbb{Z}_q^ * $ , ${x_j}$ 作为秘密值, 计算 $p{k_j} = {x_j}P$ . 然后, $S$ 通过不安全通道将 $p{k_i}$ 发送给TA.

(2)证书生成: TA随机选择一个整数 ${r_j} \in \mathbb{Z}_q^ * $ , 计算 ${R_j} = {r_j}P$ , $Cer{t_j} = {r_j} + sH(I{D_j},p{k_j},{R_j})$ .

2.4 相互认证和密钥协议阶段

用户 ${U_i}$ 和服务器 $S$ 分别执行以下操作, 实现相互认证,最终生成公共会话密钥. 图4为 ${U_i}$ 和 $S$ 认证密钥协商.

(1) ${U_i}$ 选择 ${a_i}{ \in _R}\mathbb{Z}_q^ * $ 并计算 ${A_i} = {a_i}P$ , ${W_i} = {R_j} + H(I{D_j},p{k_j},{R_j}){P_{\rm {pub}}} + p{k_j}$ , $Aut{h_{i - j}} = (s{k_i} + Cer{t_i} + {a_i}){W_i}$ , $PI{D_i} = pi{d'_i} \oplus H({A_i},Aut{h_{i - j}})$ , ${M_i} = H(pi{d'_i},PI{D_i},Aut{h_{i - j}}, {A_i},{T_1})$ , $T{{rans1}} = \{ PI{D_i},{A_i},{M_i},{T_1}\} $ . ${U_i}$ 发送 $Trans1$ 到 $S$ .

(2)收到 ${U_i}$ 消息后, $S$ 读取当前时间 ${T_2}$ 并检查 $\left| {{T_2} - {T_1}} \right| \le \Delta T$ . 如果该值有效, 则 $S$ 计算 ${W_j} = p{k_i} + {R_i} + H(pi{d'_i},p{k_i},{R_i}){P_{\rm{pub}}}$ , $Aut{h_{j - i}} = ({W_j} + {A_i})(s{k_j} + Cer{t_j})$ , $pi{d'_i} = PI{D_i} \oplus H({A_i},Aut{h_{j - i}})$ , 并检查 $ {M_i}? =H(pi{d'_i}, PI{D_i},$ $Aut{h_{j - i}},{A_i},{T_i})$ , 如果不相等, 则终止该进程. 否则, 选择随机数 ${a_j}{ \in _R}\mathbb{Z}_q^ * $ , 读取当前时间 ${T_3}$ 并计算 ${A_j} = {a_j}P$ , ${A'_j} = {a_j}{A_i}$ , $Ke{y_j} = H({A'_j},{A_i},{A_j})$ , $pi{d_j} = I{D_j} \oplus H({A_j},Aut{h_{j - i}})$ , ${M_j} = H(pi{d'_i},pi{d_j},Aut{h_{j - i}},{A_j},{T_3})$ . 并设置 $ T{{rans2}} =\{ pi{d_j}, $ $ {M_j},{A_j},{T_3}\} $ . $S$ 发送 $T{{rans2}}$ 到 ${U_i}$ .

(3)收到 $S$ 的消息后, ${U_i}$ 读取当前时间 ${T_4}$ 并检查 $\left| {{T_4} - {T_3}} \right| \le \Delta T$ . 如果该值有效, 则计算 $I{D_j} = pi{d_j} \oplus H({A_j},Aut{h_{i - j}})$ , 并检查 ${M_j}? = H(pi{d'_i},pi{d_j},Aut{h_{j - i}},{A_j},{T_3})$ , 如果不相等, 则终止该值. 否则, ${U_i}$ 计算 ${A'_i} = {a_i}{A_j}$ , $Ke{y_i} = H({A'_i},{A_i},{A_j})$ .

3 协议分析 3.1 协议正确性分析

由协议可知, 要验证 ${M_i} = {M_j}$ 需要先验证 $Aut{h_i} = Aut{h_j}$ . 由 $Ke{y_i}$ , $Ke{y_j}$ 计算式可知, 只需证明 ${A'_i} = {A'_j} = {a_i}{a_j}P$ , 即可得到 $Ke{y_i} = Ke{y_j}$ .

$ \begin{array}{l} {{A'}_i} = {a_i}{A_j} = {a_i}{a_j}P\\ {{A'}_j} = {a_j}{A_i} = {a_j}{a_i}P\\ Ke{y_i} = H({{A'}_i},{A_i},{A_j})\\ \;\;\;\;\;\;\;\;\;\; = H({a_i}{a_j}P,{A_i},{A_j})\\ \;\;\;\;\;\;\;\;\;\; = Ke{y_j} \end{array} $

因为 ${A'_i} = {A'_j} = {a_i}{a_j}P$ , 所以得到 $Ke{y_i} = Ke{y_j}$ . 因此, 这验证了该协议的正确性.

3.2 协议安全性分析

本文在1.5节中, 给出了认证, 密钥协商, 用户匿名等方面的安全性需求. 下面将分析1.5节的安全性需求.

(1)相互认证: 没有多项式对手有能力成功伪造合法的登录或响应消息, 参与者可以通过验证接收到的消息是否有效来对彼此进行身份验证, 因此, 该协议可以实现相互认证.

(2)会话密钥协商: 根据2.4节中表示的协议, 所有的参与者都可以计算出相同的值 ${A'_i} = {A'_j} = {a_i}{a_j}P$ , 和共同的会话密钥 $Ke{y_i} = Ke{y_j}$ . 因此, AKA协议可以实现会话密钥协商.

(3)用户匿名性: 在本方案中, 用户的身份用户 ${U_i}$ 不在消息 $ < Trans1,Trans2 > $ 中传输. 此外, 根据用户的 $PI{D_i} = pi{d'_i} \oplus H({A_i},Aut{h_{i - j}})$ , 没有 $Aut{h_{i - j}}$ 无法确定 $pi{d'_i}$ . 因此, 不可能知道用户的身份. 因此, 该方案提供了用户匿名性.

(4)不可追踪性: 在本方案中, 参与者 ${U_i}$ 和 $S$ 需要分别选择随机数 ${a_i}$ , ${a_j}$ , 才能计算 ${A_i} = {a_i}P$ , ${A_j} = {a_j}P$ . 此外, 时间戳在提议的协议中是动态的. 因此, 该方案为用户提供了不可跟踪性.

(5)前向保密: 假设对手窃取智能卡, 截取消息 ${A_i} = {a_i}P$ , ${A_j} = {a_j}P$ , 为了得到的值 $Ke{y_i} = H({A'_i},{A_i},{A_j})$ , 对手必须计算 ${A'_i} = {A'_j} = {a_i}{a_j}P$ , 即, 它必须解决ECCDH问题. 由于ECCDH假设是难以解决的, 该协议提供了完美的前向保密.

(6)已知会话密钥攻击的抵抗性: 根据该方案中描述的协议, 每个会话中的会话密钥 $Ke{y_i} = H({A'_i},{A_i},{A_j})$ ( ${A'_i} = {a_i}{A_j}$ )不同, ${a_i}$ 为随机数. 因此, 即使一个会话密钥被泄露, 它也不能影响其他会话密钥的隐私.

(7)中间人攻击的抵抗性: 假设敌手知道 $I{D_i}$ , $I{D_j}$ , 其目标是伪造有效的消息 $ < Trans1,Trans2 > $ . 要伪造一个有效的 $Trans1$ , 随机选择一个数 ${a'_i}{ \in _R}\mathbb{Z}_q^ * $ , 计算 ${\tilde A_i} = {a'_i}P$ , $PI{D'_i} = pi{d'_i} \oplus H({\tilde A_i},Aut{h_{i - j}})$ . 但是, 对于敌手, 没有 ${M_i} = H(pi{d'_i},PI{D_i},Aut{h_{i - j}},{A_i},{T_1})$ 是很难计算 $Trans1$ 的. 同样, 没有 ${M_j}$ 就很难伪造 $Trans2$ . 从上面的分析中, 知道该方案提供了相互的身份验证, 并且攻击者无法成功地模拟用户或应用服务器. 因此, 该协议可以抵抗中间人攻击.

(8)抗重放攻击: 根据方案中描述的协议, 将时间戳 $\{ {T_1},{T_2},{T_3},{T_4}\} $ 添加到认证过程中. 由于 $\{ {T_1},{T_2},{T_3},{T_4}\} $ 的新鲜度,参与者(例如, ${U_i}$ 和 $S$ )可以通过验证重放攻击.

3.3 安全属性比较和效率分析

本节与以前基于证书的AKA协议进行安全属性和计算成本方面的比较.

(1) 安全属性比较

R1: 相互认证, R2: 会话密钥协商, R3: 用户匿名性, R4: 不可追踪性, R5: 前向保密, R6: 已知会话密钥攻击的抵抗性, R7: 中间人攻击的抵抗性, R8: 抗重放攻击, R9: 抗公钥替换攻击, R10: 解决密钥托管问题, R11: 不建立安全信道. 不同方法的安全属性比较如表1.

(2) 计算代价比较

选择一个带生成器 $p$ 的群 $\mathbb{G}$ , 其中是一个160位素数 $q$ , $p$ 是从超奇异椭圆曲线 $E({F_p})$ : ${y^2} = {x^3} + ax + bod p$ 中选取的一个点( $p$ 是一个512位素数).

本文使用MIRACL Crypto SDK测试了上述操作,并在2.53 GHz、i7 CPU和4 GB内存的64位Windows 10操作系统上运行实验. 表2列出了这些操作的平均运行时间. 对于计算成本分析, 表2给出了一些基本操作的执行时间. 表3给出了文献[9–12]和本文提出的方案计算代价比较.

对于认证密钥协商过程中的计算代价, 文献[9]需要运行1个模乘运算和2个双线性对运算, 所以总的运行时间为13.1496 ms. 文献[10]需要运行1个模乘运算和2个双线性对运算, 总的运行时间为13.1496 ms. 文献[11]需要运行7个模乘运算, 总的运行时间为9.9414 ms. 文献[12]需要运行8个模乘运算和1个双线性对运算, 所以总的运行时间为21.6708 ms. 本文提出的方案需要运行4个模乘运算, 总的运行时间为5.6808 ms.

图5清楚的展示出计算代价的比较结果, 从图中直观得到本文方案计算代价明显优于其他方案.

4 总结

为了克服注册时密钥托管, 安全信道建立代价高等问题, 几个基于证书认证密钥协商方案已经被提出. 但是, 这些方案大多采用昂贵的双线性对运算, 在计算和通信开销方面性能不理想. 本文提出了一个采用椭圆曲线的基于证书的认证密钥协商协议. 安全性分析表明, 该协议在随机预言机模型下是安全的, 能够满足基于证书的认证密钥协商协议下的安全需求. 性能分析结果表明, 该协议具有较低的计算代价. 本文提出的协议对各种类型的攻击具有强大的弹性, 这也使它适合广泛的应用程序使用, 以在不同级别上维护安全性. 在本文的基础上, 可进一步研究用户、雾节点、云服务器三方认证密钥协商方案.
