2021, Vol. 30
目标检测是计算机视觉领域最基础也最重要的问题, 在现实生活中具有广泛的应用, 如自动驾驶[1], 视频监控[2], 人脸识别[3], 所谓目标检测, 就是在图像中检测到物体的位置和类别. 随着深度学习的蓬勃发展, 基于卷积神经网络(CNN)的方法[4-9]在目标检测标准数据集[10-12]上取得了明显进步. 尽管效果显著, 却只是在标注好的干净的数据集上进行实验, 而真实世界中目标检测要面临的情况要更加复杂, 数据的视角, 外观, 背景, 光照等方面的差异导致训练好的模型难以落地使用, 即训练数据称为(源域)和测试数据(称为目标域)分布不同, 导致训练好的模型泛化性较差, 这一问题称为域偏移问题.
为了处理这个问题, 一个具有吸引力的办法是无监督域适应[13], 即将在源域上训练的模型用于目标域, 却不需要对目标域进行数据标注. 最近, 基于图像风格迁移的域适应方法[14, 15]取得了不错的结果, 这一类方法基于图像风格迁移[16], 基本思想是利用图像风格迁移技术将有标签的源域数据转换为目标域风格, 然后在转换后的源域图像上进行训练, 这样便相当于在有标签的目标域数据集上训练模型, 最后, 将训练好的模型用于目标域即可.
然而, 上述基于图像风格迁移的方法有几点缺陷: 1) 这些方法通常将先进行图像风格迁移, 然后再对迁移后的图像进行训练, 流程繁琐. 2) 图像风格迁移网络和检测网络分开训练, 训练速度慢, 同时两个网络无法共享数据, 不能充分利用数据.
为了处理上述问题, 本文设计了基于图像风格迁移的端到端跨域检测网络. 在该网络中我们设计了两个模块, 包括图像风格迁移模块, 和目标检测模块. 其中图像风格迁移模块采用比较流行的风格迁移方法, 对源域图像进行风格转换. 目标检测模块采用通用的Faster R-CNN[4]网络对转换后的图像进行检测.
本文设计的网络在4个标准数据集上取得了相当甚至超过最佳方法的结果.
1 相关工作 1.1 目标检测目标检测网络通常分为两阶段方法[4-6]和单阶段方法[7-9]. 两阶段方法在第1阶段通常采用区域候选网络[4](RPN)和区域池化模块[4](ROI Pooling)提取目标特征, 然后在第2阶段采用全连接层对提取的目标特征进行分类和位置回归. 单阶段网络省去了第1阶段, 直接回归输出目标的类别和位置, 网络流程的简化加快了检测速度, 当然, 在追求速度的同时也牺牲了精度. 然而, 这些方法通常用于常规检测, 即训练集和测试集来自于同一数据域, 无法处理域偏移问题. 在本文中, 我们选取Faster R-CNN作为基础检测器, 并且结合图像风格迁移技术改善其泛化性能.
1.2 跨域目标检测DA Faster[17]是跨域目标检测的开山工作, 该方法在图像级别和目标级别分别设计判别器达到域适应的目的. DTPL[14]采用图像风格迁移技术, 通过CycleGAN[18]将源域图像转换为目标域风格的图像, 并在转换后的带标签图像上训练检测器. DM[15]对CycleGAN损失函数进行修改, 生成多个中间域图像, 并训练多域判别器. 在MAF[19]中, 通过在图像级特征层面设置多层判别器对检测器达到域适应. FAFR-CNN[20]将少样本与跨域目标检测相结合, 专注于少样本情况下的域迁移. 与上述方法相比, 本文方法的不同之处在于将图像风格迁移和目标检测放到一个端到端的框架中.
1.3 生成对抗网络生成对抗网络(GAN)[21]由GoodFellow等人于2014年发明, 并引发了无数的后续相关研究. 主要的变体有条件生成对抗网络[22](cGAN), DCGAN[23], WGAN[24]等. DCGAN用卷积神经网络代替原始GAN中的全连接层, 能够生成更清晰的图像. cGAN在网络的输入中加入条件, 从而可以控制输出的类别. WGAN修改了原始GAN的目标函数, 使得训练更加稳定.
1.4 图像风格迁移基于深度学习的图像风格迁移算法可按照数据输入分为两类, 一类是需要成对数据的算法, 以Pix2Pix[25]为代表, 这一系列还有Pix2PixHD[26], Vid2Vid[27]. 其中, Pix2Pix利用成对数据作为输入, 即一一对应的源域风格数据和目标域风格数据, 利用生成器将源域数据进行转换, 然后利用判别器对真实目标域数据和虚假数据进行判别. Pix2PixHD是Pix2Pix的高清版本, 采用多层金字塔以生成高清图像. 而Vid2Vid是Pix2Pix的视频版本, 用以生成视频. 另一类是无需成对数据的算法, 以CycleGAN为代表, 这一系列还有StarGAN[28]. CycleGAN无需成对数据, 输入源域图像和目标域图像, 利用生成器GA将源域图像转换为目标域风格, 并利用判别器DA进行判别, 同时将生成的虚假图像利用生成器GB转换为原来风格, 并约束图像尽可能还原. 对于目标域图像, 同样存在上述循环. StarGAN相比于CycleGAN, 可以解决多个域之间的风格转换, 主要改进在于判别器不光进行真假判断, 同时也对数据所属的域进行分类.
2 基于图像风格迁移的端到端网络如图1所示, 我们的网络主要由两个模块组成, 一个是图像风格迁移模块, 另一个是目标检测模块. 关于检测模块我们采用常见的Faster R-CNN网络, 下面重点阐述图像风格迁移模块的设计.
2.1 图像风格迁移模块图像风格迁移模块部分共有4个组成部分, 分别是源域到目标域的生成器G-A2B, 目标域判别器DB, 以及对称的目标域到源域的生成器G-B2A, 源域图像判别器DA. 我们用A指代源域图像, B指代目标域图像, fake_B代表生成的虚假目标域图像, fake_A代表生成的虚假源域图像, 其中, G-A2B负责将A转换为fake_B, 并由判别器DB对真实的图像B与fake_B进行判别, 同时为了保证fake_B在图像内容上仍保留原图像A的内容, 对fake_B再次转换, 并对转换后的fake_A与A进行内容一致性约束.
上面是A到B的一次循环, 与之对称, B到A也有相同的生成器转换与判别器判别流程, 这样的循环生成网络可以保证生成器在保证内容不变的条件下对图像风格进行改变, 值得注意的是, 由于空间有限, 在图1中并没有画出B到A的对称流程.
|

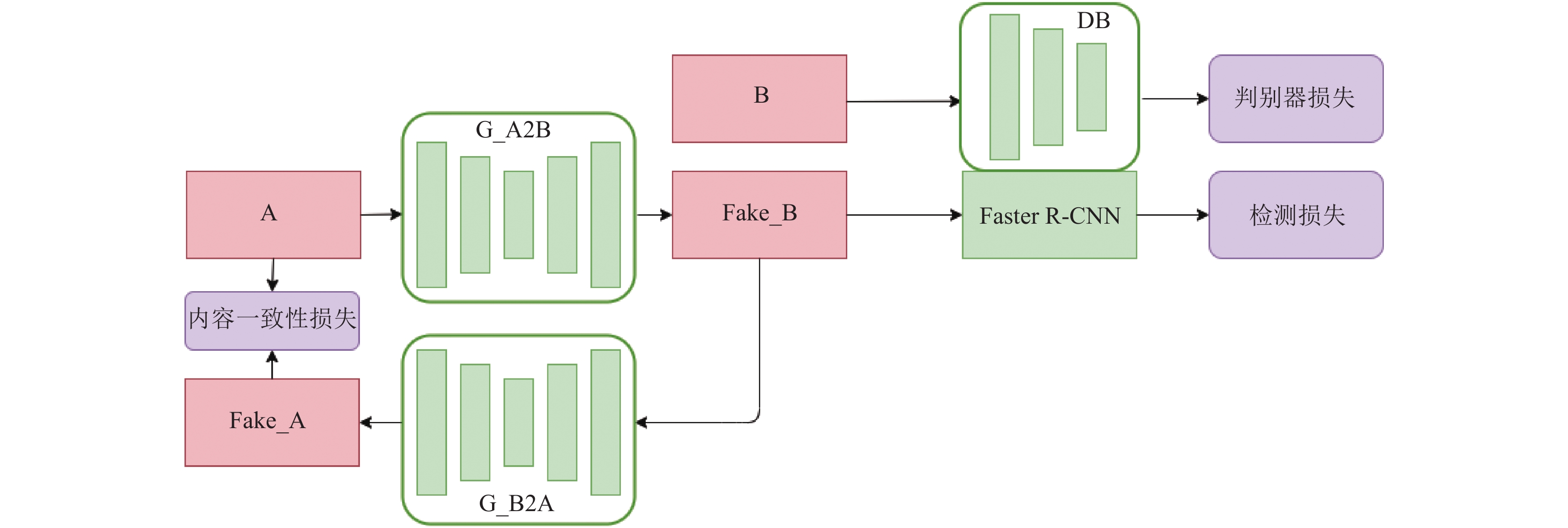

图 1 基于图像风格迁移的跨域目标检测框架 |
两个生成器具有相同的网络结构, 采用编码器-解码器网络, 即对输入图像先压缩缩小分辨率, 再上采样还原分辨率. 具体地, 编码器网络采用3层卷积, 每层卷积后有相应的池化层, 图像分辨率缩小为1/8, 解码器部分, 采用转置卷积进行上采样, 同样有3层转置卷积, 将图像还原为输入分辨率. 所有卷积层采用3x3卷积核, 池化层步长为2, 采用max pooling池化. 判别器部分, 采用3层全连接网络, 输出为2分类输出, 损失函数采用二值交叉熵损失. 另外, 为了保证转换后的图像仍保留原图像的内容, 对转换后的图像输入生成器进行还原, 还原后的图像与原图像间采用L1损失进行内容一致性约束. 所以, 在图像风格迁移模块, 存在4个损失, 分别是两个判别器的分类损失, 以及两个内容一致性损失, 损失函数如下:
| ${{{L}}_{DA}} = \log (1 - DA(fake\_A)) + \log (DA(A))$ | (1) |
| ${{{L}}_{DB}} = \log (1 - DB(fake\_B)) + \log (DB(B))$ | (2) |
| ${{{L}}_{CA}} = |A - fake\_A|$ | (3) |
| ${{{L}}_{{{CB}}}} = |B - fake\_B|$ | (4) |
对于转换后的源域图像, 利用已有的检测器进行训练, 由于源域图像有标签, 这样便相当于在有标签的目标域图像上进行训练. 目标检测模块采用常见的Faster R-CNN检测器, 检测器采用两阶段设计, 第一阶段采用RPN网络提取候选区域, 第二阶段提取候选区域特征并进行分类和位置回归. 网络基础特征提取(backbone)部分采用ResNet[29]. 网络的损失函数定义如下:
| ${L_{{\rm{det}}}} = J(x,y)$ | (5) |
其中, J代表RPN网络的分类和回归损失, 以及检测器最后分类器和回归器的损失, x和y代表输入和标签.
2.3 总目标函数网络的总目标函数即包括图像风格迁移部分的损失和检测器损失:
| $ {L}_{\rm{total}}=\alpha ({L}_{DA}+{L}_{DB}+{L}_{CA}+{L}_{CB})+{L}_{\mathrm{det}}$ | (6) |
其中,
在这一部分, 我们阐述使用的数据集, 评估场景, 基线方法和实验细节, 然后给出实验结果分析.
3.1 数据集我们利用下列几个数据集构建域适应场景并执行了实验. (1) PASCAL VOC[11]. 这个数据集包含20类常见物体, 我们将PASCAL VOC 2007和2012的训练集和验证集用于训练, 作为源域, 总共15000张图片. (2) WaterColor[30]. WaterColor包含2K张水彩风格图像, 6类物体, 属于PASCAL VOC的20类物体的子集. 1K张用于训练, 1K张用于测试. (3) Sim10K[31]. 这个数据集由合成的驾驶场景图像组成, 共10K张图像, 我们将其作为目标域, 并只对汽车目标进行检测. (4) CityScape & FoggyCityScape [32, 33]. CityScape中的图像由车载相机捕捉而来, FoggyCityScape是利用CityScape添加雾噪声得到. 两个数据集规模相同, 包含2975张训练集, 500张测试集.
3.2 评估场景本文共建立3个域适应场景, 包括: (1)场景1. PASCAL VOC到WaterColor, 用于捕捉真实数据到艺术风格数据的偏移. (2)场景2. CityScape到FoggyCityScape, 用于捕捉正常天气到雾天的偏移. (3)场景3. Sim10K到CityScape, 用于捕捉合成图像到真实数据的偏移.
3.3 基线方法我们的方法以两阶段检测器Faster R-CNN为基础, 同时也与一些目前的跨域检测方法包括DA Faster[17], DTPL[14], DM[15], MAF[19], FAFR-CNN[20], ST[34], Strong-Weak[35], SCDA[36]进行比较, 这些方法的结果引用于文献[35, 36].
3.4 实现细节在实验中, 我们设置batch size为1, 初始学习率为0.001, 每5个周期乘以0.1, 共训练20个周期. 优化器采用随机梯度下降(SGD), 动量设置为0.9, 权重衰减设为0.0001. 对于所有实验, 我们采用PASCAL VOC的阈值0.5作为评估标准. 关于超参数, 设置
在这一部分, 我们展示在3个场景的实验结果并作出详细分析.
场景1. 考察真实图像与艺术风格图像的域适应. 采用PASCAL VOC作为源域, WaterColor作为目标域实验过程中, 将ResNet在ImageNet[10]上预训练, 然后作为基础特征网络. 候选区目标的数目是128, 每个维度是2304.表1表明我们的方法超出所有方法至少1.0 MAP, 表明该方法在真实图像到艺术风格图像这种域偏移较大的场景上表现良好, 尤其相比于DTPL和DM这两个同样采用风格迁移技术的方法, 我们的方法流程更简单, 效果更好. 同时可以看到, DA Faster相比于Faster R-CNN提升有限, 而DTPL和DM等基于图像转换的方法效果突出, 表明对于域风格差异较大的场景, 图像转换可以起到良好作用.
|
表 1 PASCAL VOC到WaterColor的域适应结果 |
场景2. 这个场景中考察正常天气到雾天下的表现. 我们用CityScape作为源域, FoggyCityScape作为目标域. 如表2所示, 我们提出的方法与表现最佳的DM相差无几. 这一结果表明我们的方法在两个域不相似和相似时都能表现良好. 在这一设置中, DA Faster和FAFR-CNN相比于Faster R-CNN分别带来7.3和11.0MAP. 相比于Strong-Weak, 我们的方法在这一场景下表现不如场景1, 这表明在域偏移较小时关注全局对齐就能有效缓解域偏移.
|
|
表 2 CityScape到FoggyCityScape的域适应结果 |
场景3. 这里, 我们评估我们的方法在合成图像到真实图像上的域适应效果. 我们采用Sim10K作为源域. 至于目标域, 我们采用Cityscape. 两个域都是驾驶场景, 但是在光照, 视角上有明显不同. 相比于场景2, 域偏移更大. 结果展示在表3. 在这一场景中, 我们的方法相比于Strong-Weak DA有1.4MAP的提升, 与FAFR-CNN效果相当. 仅低于最好的方法SCDA.
|
|
表 3 CityScape到SIM10K的域适应结果 |
3.6 消融试验
这一部分, 我们执行一些消融试验以分析一些超参数和模型中不同模块的影响, 所有实验采用PASCAL VOC到WaterColor这一场景.
|
|
表 4 权重因子
|
4 结论与展望
在本文中, 我们提出来一个新颖的方法, 可以将图像风格迁移与目标检测放在一个统一的框架中, 并进行端到端的训练, 简化了训练流程. 在标准数据集上的实验验证了所提出方法的有效性. 后面的工作中我们会把重点放在图像风格迁移模块的改进以及寻求风格迁移模块与检测模块如何更好地融合, 更好地提高在目标域上的泛化性能.
