自动化立体仓库最早起源于第二次世界大战之后, 美国最初开始研究建设一种桥式堆垛起重机. 随着世界经济的发展, 经历了巷道式堆垛起重机立体仓库, 自动化立体高架仓库等阶段. 自动化立体仓库又称自动存取系统、智能仓储. 它集成了运输机、高层货架、巷道堆垛机、仓库控制系统和仓库管理系统等多个部分. 国内外早期大部分的研究围绕在自动化的设计、控制等领域, 对自动化立体仓库中应用的关键硬件和相关技术的研究, 如基于C/S、B/S架构的计算机信息管理系统^[1], 如控制系统设计中可编程逻辑控制器PLC (Programmable Logic Controller)的运用^[2], 随着世界经济快速发展, 客户对仓储技术提出了更高的需求, 原有的静态技术不符合新时代市场的需求, 自动化立体仓库的研究开始与数据和智能相结合, 向开发新模型、新算法的方向发展. 如采用改进遗传算法, 模拟退火算法, 蚁群算法等对AGV (Automated Guided Vehicle, 自动导向小车)路径进行规划研究, 使得AGV选择更高效的路径^[3]. 文献[4]从效率或故障率方面入手研究, 对货位动态分配进行建模, 对环形轨道穿梭车调度问题提出了一种基于规则的遗传算法,达到了优化调度结果、提高运算效率的目的. 文献[5]对堆垛机故障风险的存储策略和模型进行了研究, 以x卷烟物流配送中心仓库系统为研究对象, 引入了一种将同种烟卷分散存储到不同巷道中的存储策略, 从而降低巷道式堆垛机可能引发的故障问题.

本文以实验室具体项目为背景, 阐述了该系统的整体系统结构、各子系统结构和功能及主要部分的设计. 不同于大多数研究关注于调度优化或存储策略角度, 本文将Apriori算法应用于出入库数据挖掘, 找出故障率与仓库出入库物料之间的联系, 在保证仓库库存的情况下, 提出更科学的进出入库指导性建议, 以期获得更低的设备故障率, 最大化企业收益率.

1 Apriori算法概述

Apriori是一种关联规则算法, 从已有的数据集中挖掘有关联关系的数据项, 企业可以参考这些关联数据集制定决策. Apriori算法在大数据集上以连接的方式产生候选项, 并同步计算出支持度, 通过剪枝得到关联度高的频繁项集.

1.1 频繁项集标准

频繁项集有3个标准: 支持度, 置信度和提升度.

支持度: 有关联关系的数据出现的次数与总数据数量的比, 即事件同时出现的概率. 假设存在数据X, Y, 则对应的支持度为:

$Support(X,Y) = P(XY) = \frac{{number(XY)}}{{num(AllSamples)}}$

(1)

置信度: 某个数据出现的条件下, 另一个数据也出现的概率. 假设数据X和Y, 则X对Y的置信度为:

$C{{on}}fidence(X \Leftarrow Y) = P(X|Y) = P(XY)/P(Y)$

(2)

举例说明: 存在一组数据, 出库X物料对故障的置信度为30%, 支持度为2%. 则意味着在出库数据中总共有2%的数据记录满足出库X物料时发生故障; 发生故障的记录中, 有30%是因为出库X物料.

提升度: 在事件Y发生的条件下, 发生事件X的概率, 与事件X发生的概率的比值.

$\begin{split} L{{i}}ft(X \Leftarrow Y) &= P(X|Y)/P(X)\\ & = Confidence(X \Leftarrow Y)/P(X) \end{split} $

(3)

提升度体现事件间的关联关系, 当提升度大于1时表示事件之间具有强关联关系. 当X和Y独立时, 提升度Lift(X<=Y)=1, 有P(X|Y)=P(X).

1.2 Apriori算法思想

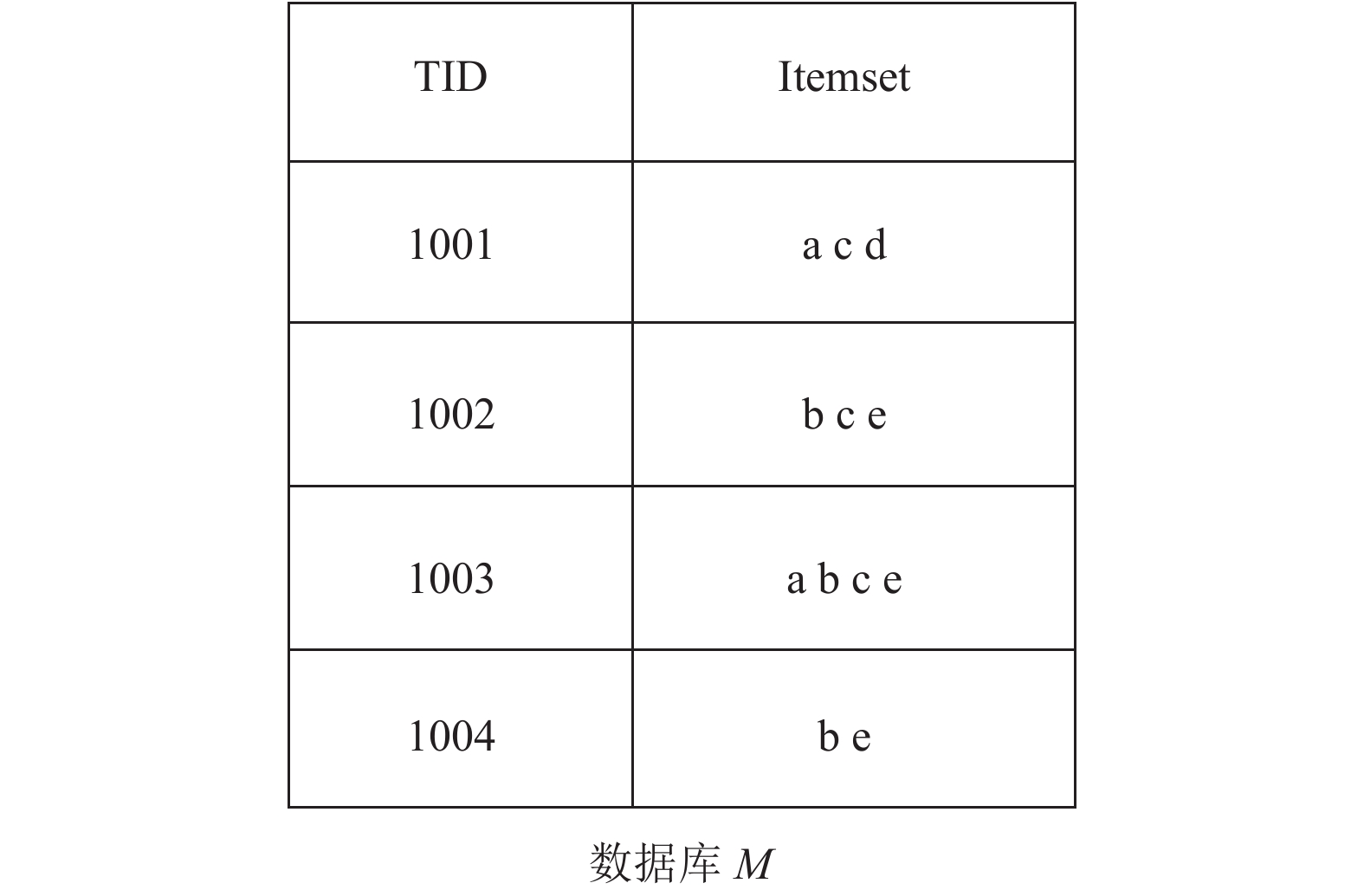

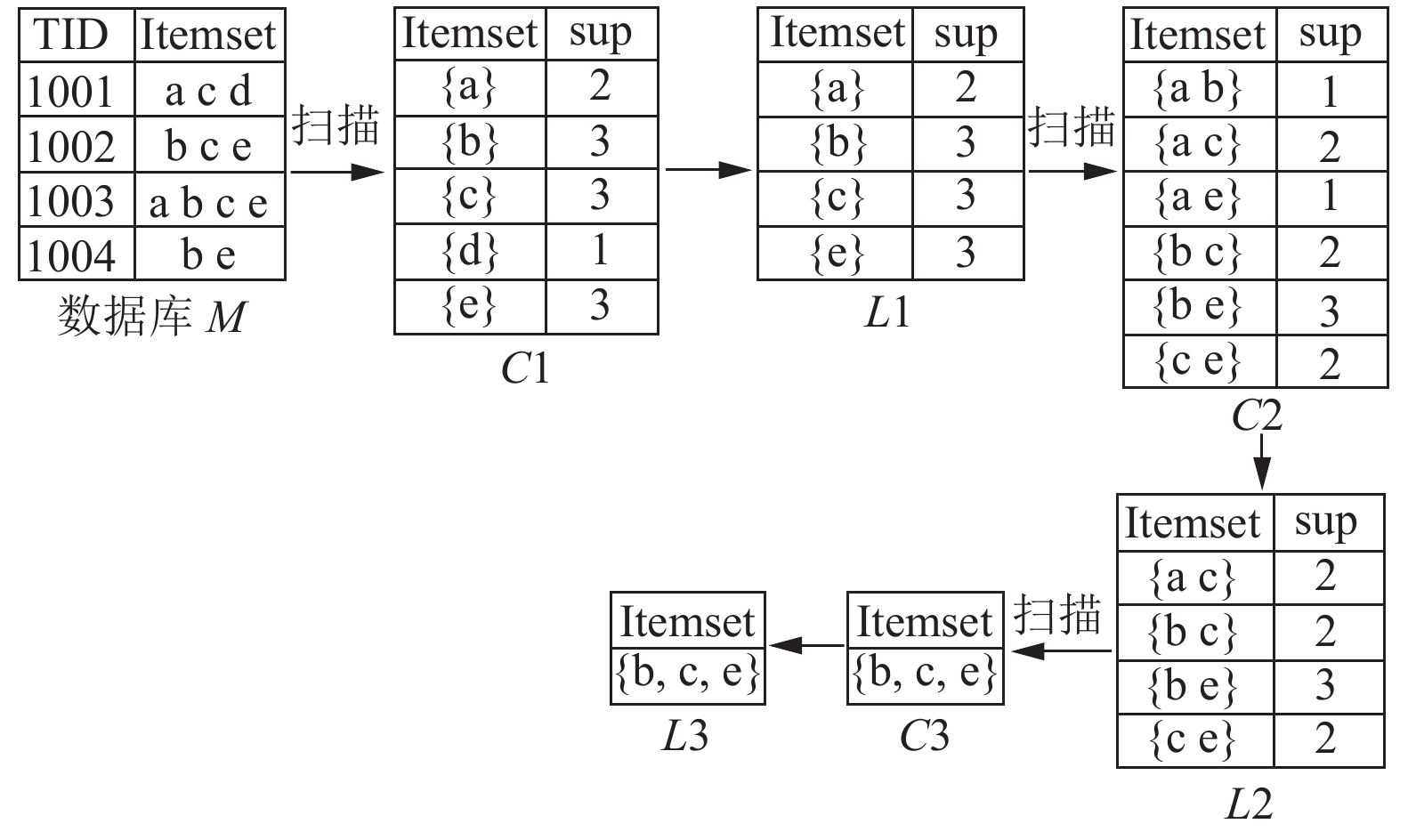

Apriori算法旨在找出最大的k项存在关联关系的频繁集. 以支持度作为标准. 通过迭代, 先找出候选1项集和它的支持度, 剪枝去掉不符合要求的候选1项集, 得到频繁1项集. 对新的频繁1项集进行连接, 得到候选2项集, 继续剪枝得到频繁2项集. 循环迭代直到找到频繁k+1项集. 最后的频繁k项集即是最后结果. 假设事务集数据库M详细内容如图1所示, 最小支持度为50%, 则计算过程如图2所示.

1.3 Apriori算法流程

算法1. Apriori算法

输入: 事务数据集合M, 支持度α.

输出: 最大的频繁k项集.

1) 扫描数据集, 对1项候选集C1剪枝去掉小于阈值的项集, 得到1项频繁集L1;

2) 对L1自连接, 得到候选集C2, 剪枝去掉小于阈值的项, 得到2项集L2;

3) L2与L1连接得到3项集C3, 剪枝去掉小于阈值的项, 得到3项集L3;

4) 循环重复前3步, 得到最大频繁项级Lk.

2 系统框架

本系统基于Microsoft.Net平台, 采用面向对象语言程序设计, 在IBatics.Net标准框架的基础上进行了重构和扩展, 采用客户端/服务器端结构, 利用WPF(Windows Presentation Foundation, 基于Windows 的用户界面框架)技术实现客户端与服务端的信息交互, 保证信息传递的安全、稳定和效率; 采用关联规则数据挖掘Apriori算法, 对出库信息进行挖掘, 提供科学的出入库生产建议; 同时根据企业定制化需求能够与移动设备、射频识别RFID (Radio Frequency IDentification)^[6,7]、电子标签、自动导航小车AGV、条码等其他先进的设备集成, 实现更加人性化、可视化的操作平台. 总体框架如图3所示.

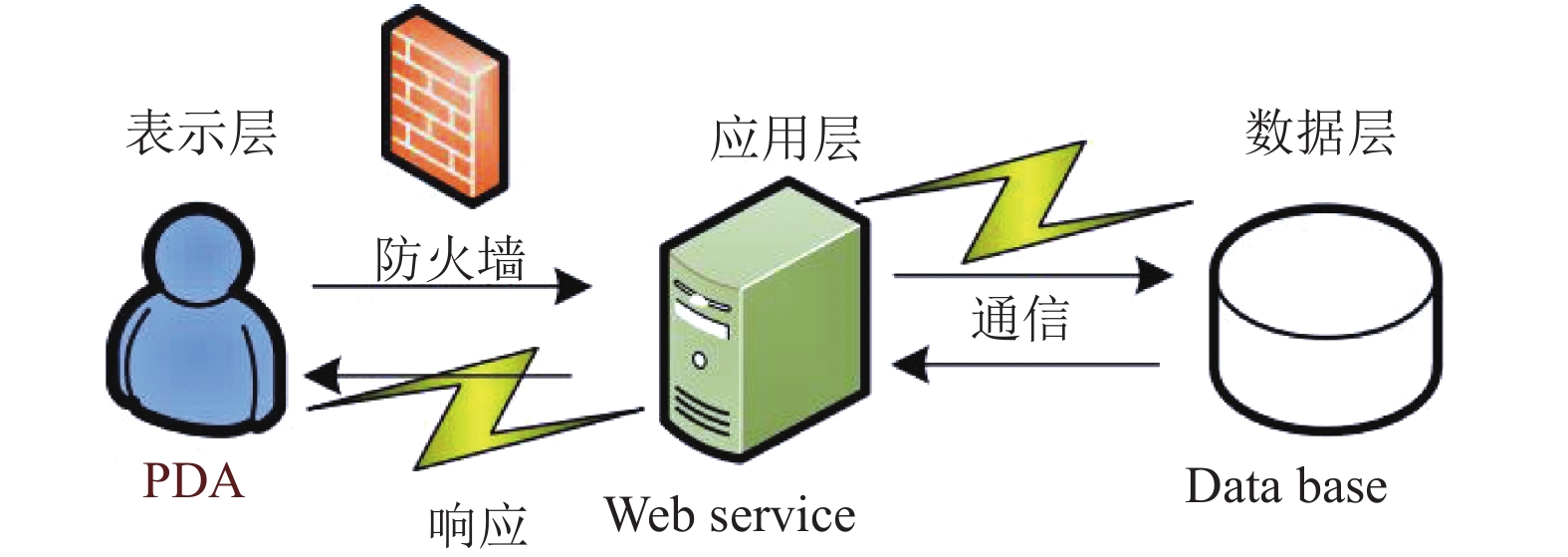

结合图3、图4, 系统中码垛机器人负责抓取滚筒传送带上指定位的箱(产品货物)放置到托盘上, 由堆垛机负责搬运托盘及产品放置于指定货架上. 服务器端集成了信息管理系统和监控调度系统, 在监控调度界面实时显示当前堆垛机运行位置(图形化展示), 运行故障以及设备故障等情况(表格化展示), 配备打印机以打印相关信息. 手持终端系统作为客户端, 与服务器端信息管理系统对接, 支持RFID、条码标签. 采用Web service 调用方式^[8,9], 大量的复杂的业务处理都由服务器端远程完成. 满足了物料传输系统实时信息相应的要求. 操作界面设计简洁明确, 操作方便; 对无线网络终端的连接实施有效管理, 提高系统的安全性.

3 系统模块及业务描述

服务器端集成信息管理系统, 监控调度系统以及数据挖掘模块. 主要实现基础信息维护, 可视化的实时监控调度界面, 以及表格化展示的业务状态, 设备状态, 是否故障等. 客户端部署在手持终端上, 负责数据采集, 进出入库、盘点等主要业务指令发布.

3.1 信息管理系统

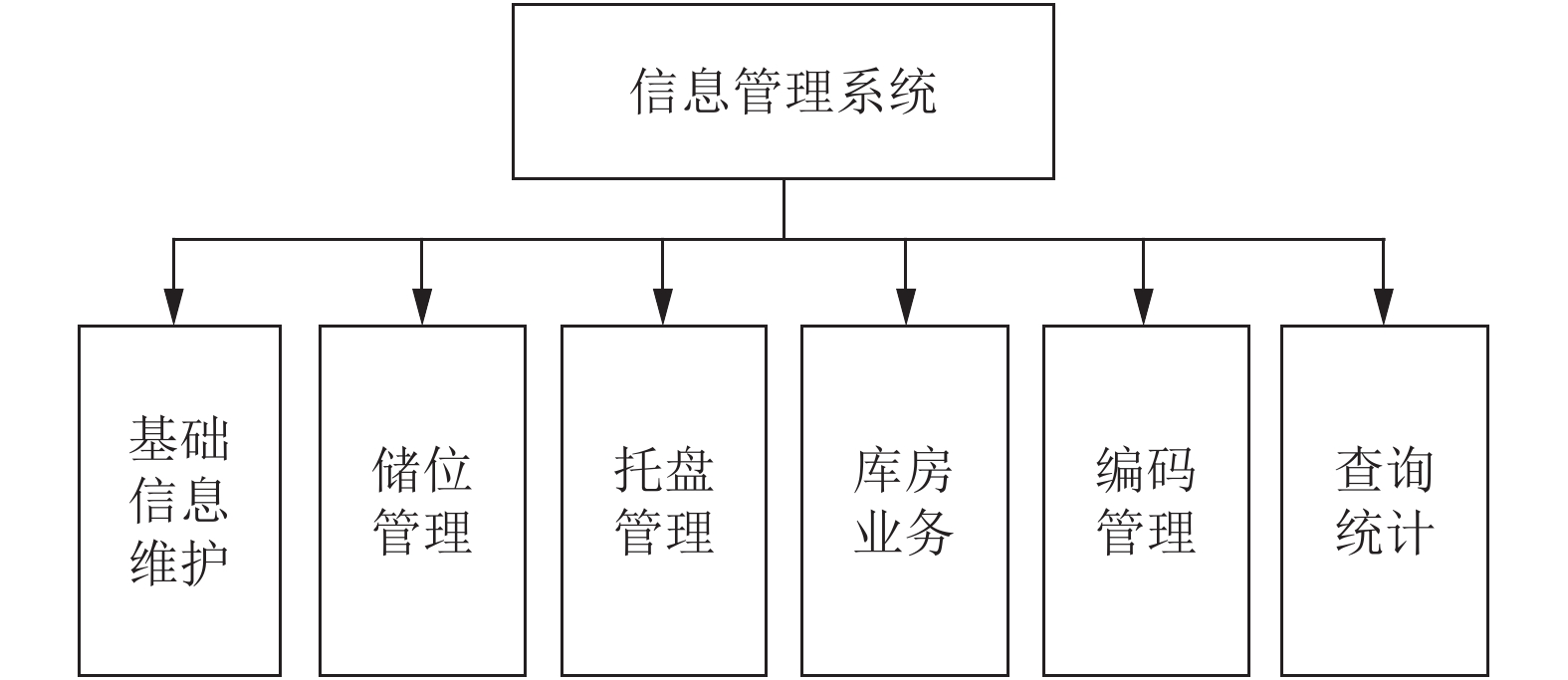

信息管理系统包括的功能如图5所示. 实现基础信息维护, 储位管理, 托盘管理, 编码管理, 查询统计等功能^[10,11]. 库房业务界面在手持终端实现, 相关逻辑业务由手持终端传递数据到服务器端后台完成.

基础信息管理: 包括用户管理、角色管理、权限管理、部门设置以及计量单位、包装关系设置等功能.

储位管理: 包括库房、库区、库位、库型存储内容、出入库作业形式以及储存规则等的设置.

托盘管理: 实现库存用托盘及货品承载物的标签管理, 托盘信息导入, 托盘的使用和回收管理.

编码管理: 包括公司部门等组织编码, 人员编码,物料编码, 设备编码等.

查询统计: 支持订单号查询, 箱码查询, 执行业务查询, 业务数据查询, 产品信息追溯等功能.

3.2 监控调度系统

主要包括侧视图和俯视图. 以可视化二维平面模型实时显示. 以及相关的作业调度执行单, 设备故障显示等. 如图6所示.

图6中, 左上部分为俯视图, 右上为侧视图. 其中小车代表搬运物料的堆垛机, 橙色箱子表示立体架. 左下和右下部分分别是作业调度执行模块和设备故障情况模块, 实时显示当前执行的进出库作业和故障情况等. 若系统正常运行, 则设备故障情况模块不显示任何故障.

3.3 手持终端部分

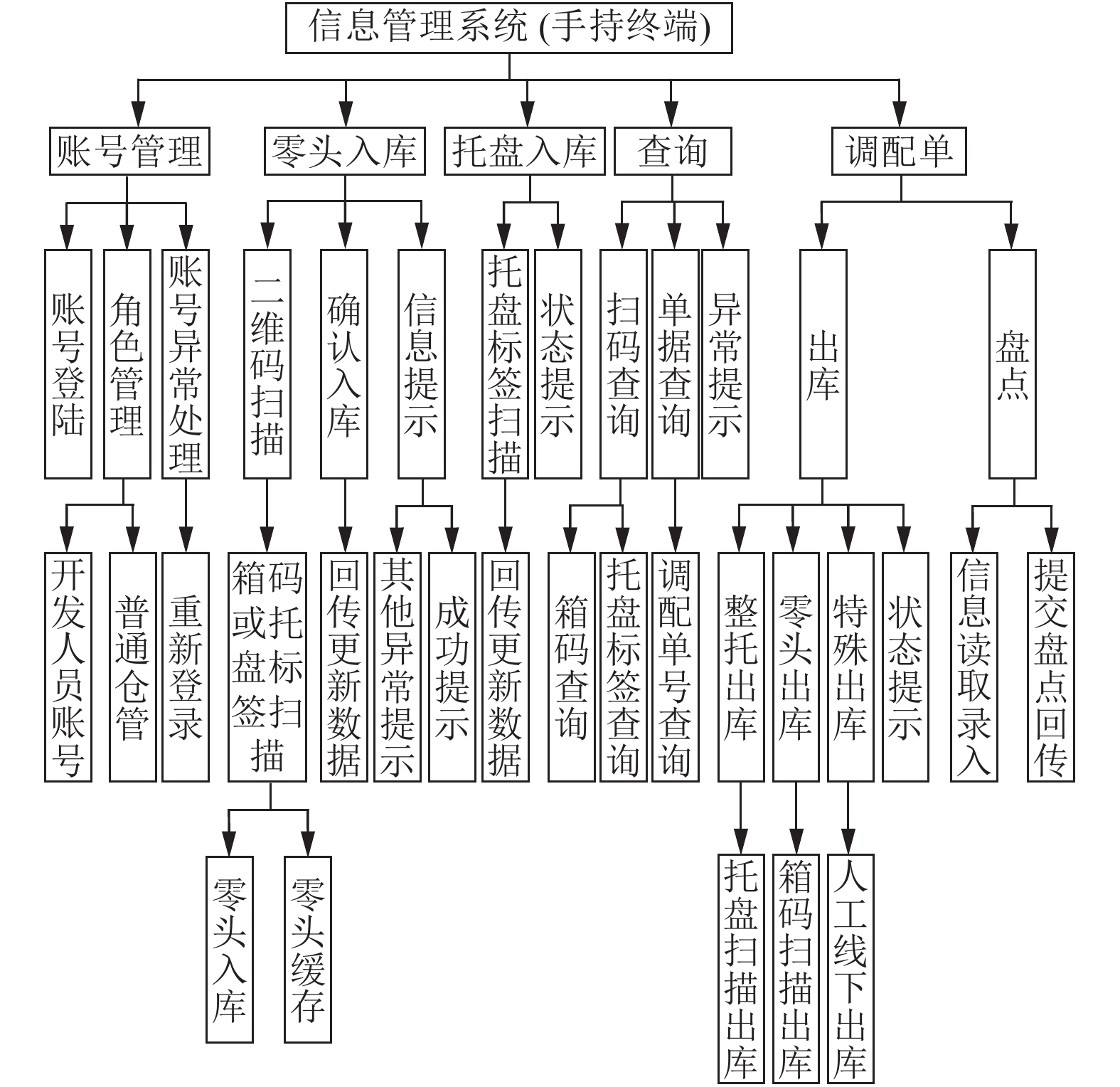

手持终端包括账号管理, 零头入库, 托盘入库, 查询, 调配单等模块, 结构功能图如图7所示.

账号管理: 拥有手持终端上的账号登陆, 角色管理, 异常处理等功能.

零头入库: 手持终端通过扫描箱码和托盘标签码,实现一对多的绑定关系后, 将数据传输给服务器端, 服务器端再传递给监控调度系统并更新数据库数据.

托盘入库: 通过扫描托盘标签进行托盘入库业务.

查询: 可在主界面扫码查询, 包括箱码和托盘标签码, 也可在单独的查询界面通过输入指定的订单号查询指定调配单.

调配单: 所有的出库作业及查询盘点作业均以调配单为基础单位.

3.4 数据挖掘模块

企业生产产品时, 往往需要同时启动多条产品线, 同时生产多种不同类的产品, 由于市场需求随时可能发生变化, 根据当前订单和往期销售记录等预估下一步生产计划, 适当保持当前仓库库存很有必要. 本模块通过调用R语言中的arulesViz包实现Apriori算法, 以出库记录为主要研究对象, 以期找出出库对象和故障之间的联系, 包括库存不足, 设备损坏和其他故障.

原始数据为某企业2019年物料出库记录. 对原始数据进行预处理, 保留出库物料编号和订单号. 关联规则是寻找同一出库单中同时发生故障的物料. 这里选择CK2019出库订单表中物料编号和出库单编号两个字段, 在RGui建模软件中加载该数据, 主要代码为:

Library(xlsx) #加载

Workbook<–“C:/CK2019.xlsx” #读取数据

Mydata<–read.xlsx(workbook,1)

安装加载完arulesViz包后, 将加载进的数据转化为标准格式, 通过attribute函数展示. 形成物料编号总数*出库单号总数的交易矩阵.

设定支持度进行挖掘, 相关代码如下:

Library(arules)

Data<–as(split(mydata$qc,mydata), ”transactions”)

Attributes(data)

Rules<–apriori(data,parameter = list (minlen = 2, support = 0.23, confidence = 0.5))

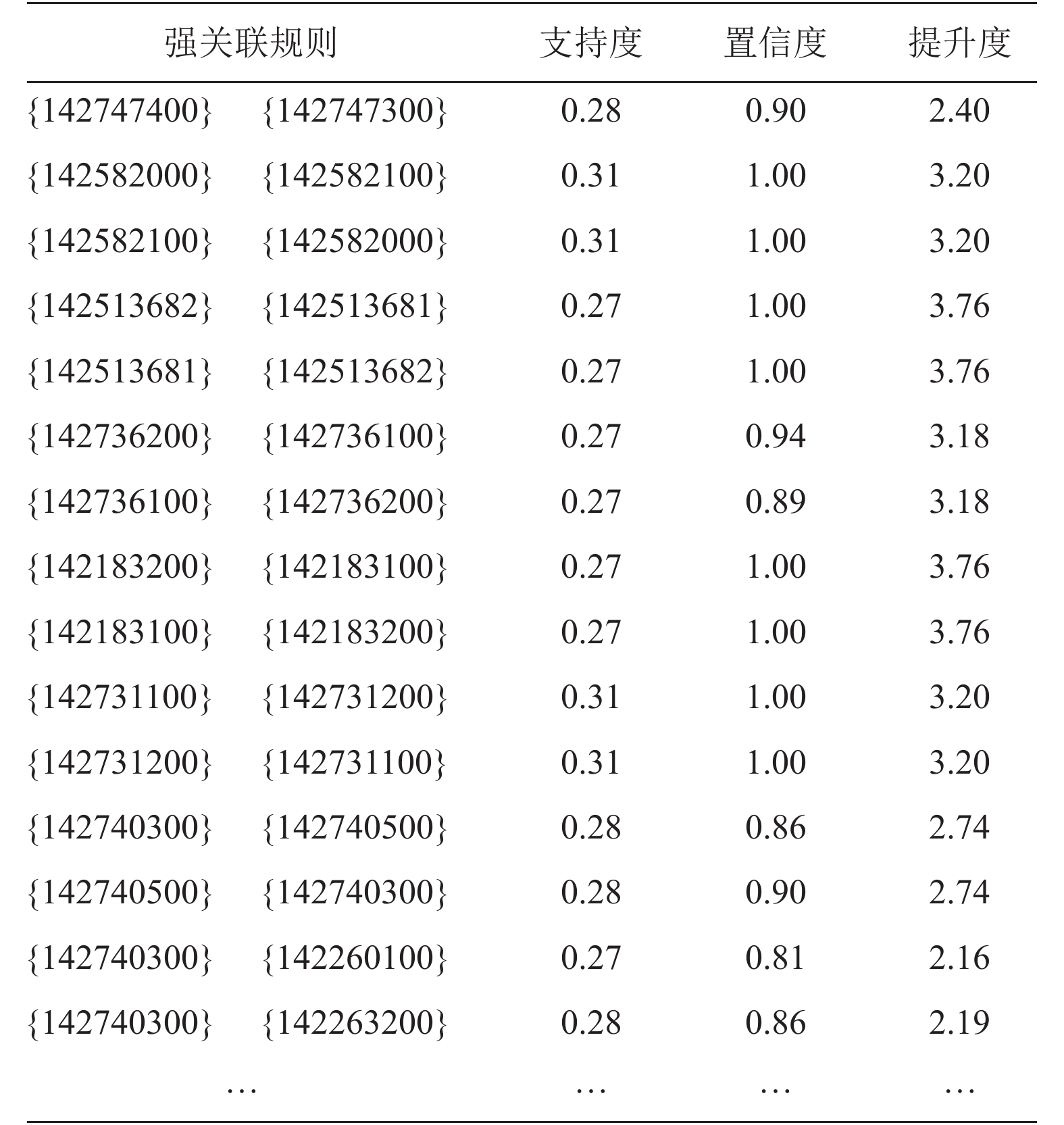

经过多次试验, 最终设定支持度为0.26, 置信度为0.8. 挖掘结果见图8.

图8中, 强关联规则表示相关联的两个项集同时出现, 支持度表示同时出现的概率. 设置支持度为0.26以便筛选0.26以上的支持度. 置信度表示在所有的数据中, 在前一个项集出现的条件下, 后一个项集也出现的概率. 以第3行为例, 编号为142582100的物料和编号为142582000的物料在出库时同时发生故障的概率为31%. 根据编号找到对应的物料名称, 发现一套产品中每个142582100物料对应4个142582000物料, 引发后者出库数量不足故障, 在大幅度按比例提升142582000的生产计划后, 该项故障率由原来的31%降至0%.

4 结论与展望

该系统已在D公司正式运转, 取代了传统老式人工纸笔记录及人力搬运物料的作业形式. 采用无线扫描技术, 信息化管理, 自动化出入库作业后, 大大减少仓库物流环节所需的人力成本, 提高了查询盘点录入相关的效率、准确率. 进一步减小了人工操作可能存在的潜在隐患. 其特有的关联数据挖掘模块, 经实际运行挖掘分析后, 采取对应措施, 有效降低了系统整体故障率(包括库存不足等故障), 具有十分可观的市场应用.

交付试运行期间, 存在一些局部故障, 需要断开系统, 由人工进行干预, 系统整体稳定性有待进一步提升. 本系统在传统人工仓储管理的模式上, 极大精简了人力, 提升了管理与作业的效率, 但尚达不到全系统自动化, 处处需要人工参与监督, 在这方面有待进一步提升.
