1 引言

图像分割是计算机视觉领域的重要分支, 在无人驾驶, 医学图像, 3D重建等场景用广泛的应用. 传统的图像分割算法利用图像的颜色、纹理、形状等低级语义信息进行分割, 缺失像素的对比度, 方向度等中级语义^[1-4]; 聚类是利用像素中级语义进行分割, 但缺少像素之间的实体类别之间的高级语义; 深度学习算法学习图像中的高级语义. 深度学习的语义分割是对图像像素进行逐个分类, 解析图像的深层次语义信息. Shelhamer等^[5]提出FCN (全卷积网络)可以对任意大小的图片进行处理, 同时还引入跳级连接使低级语义信息和高级语义信息的融合, 反卷积上采样恢复图像分辨率, 但在细节上分割效果不好; Ronneberger等^[6]提出一种基于编码解码器架构的U-net, 编码器对图像进行深层次的特征提取, 生成高级语义信息, 解码器利用跳级连接的思想, 对不同分辨率特征图进行通道融合产生较好的分割效果. Vigay Badrinaryanan等^[7,8]提出SegNet, 该网络架构与U-net类似, 不同的是SegNet上采样利用编码器池化操作的下标去恢复图像分辨率, 加速网络的推理, 且占用更少的内存. Zhao等^[9]提出PSPnet利用空间金子塔模块以不同的感受野提取全局特征, 融合上下文信息进行上采样得到预测结果. Lin等^[10]提出Refinet, 充分利用下采样的特征图, 利用长范围残差链接的思想, 将粗糙的高层语义特征和细粒度的底层特征进行融合, 通过Renfinet block将特征图进行逐层融合生成分割图像. 谷歌提出一系列Deeplab模型^[11-14], 其中Deeplab V3+的分割效果最优, 但该模型在处理速度和模型容量上并不占优势, 本文依据Deeplab V3+模型提出一种优化算法, 对骨干网残差单元重新设计, 对ASPP模块进行优化, 且在公开数据集进行对比实验, 改进后的模型在准确度和精度提高的情况下, 进一步提高网络的处理速度, 优化该模型的内存消耗.

2 方法与网络 2.1 Deeplab V3+网络概述

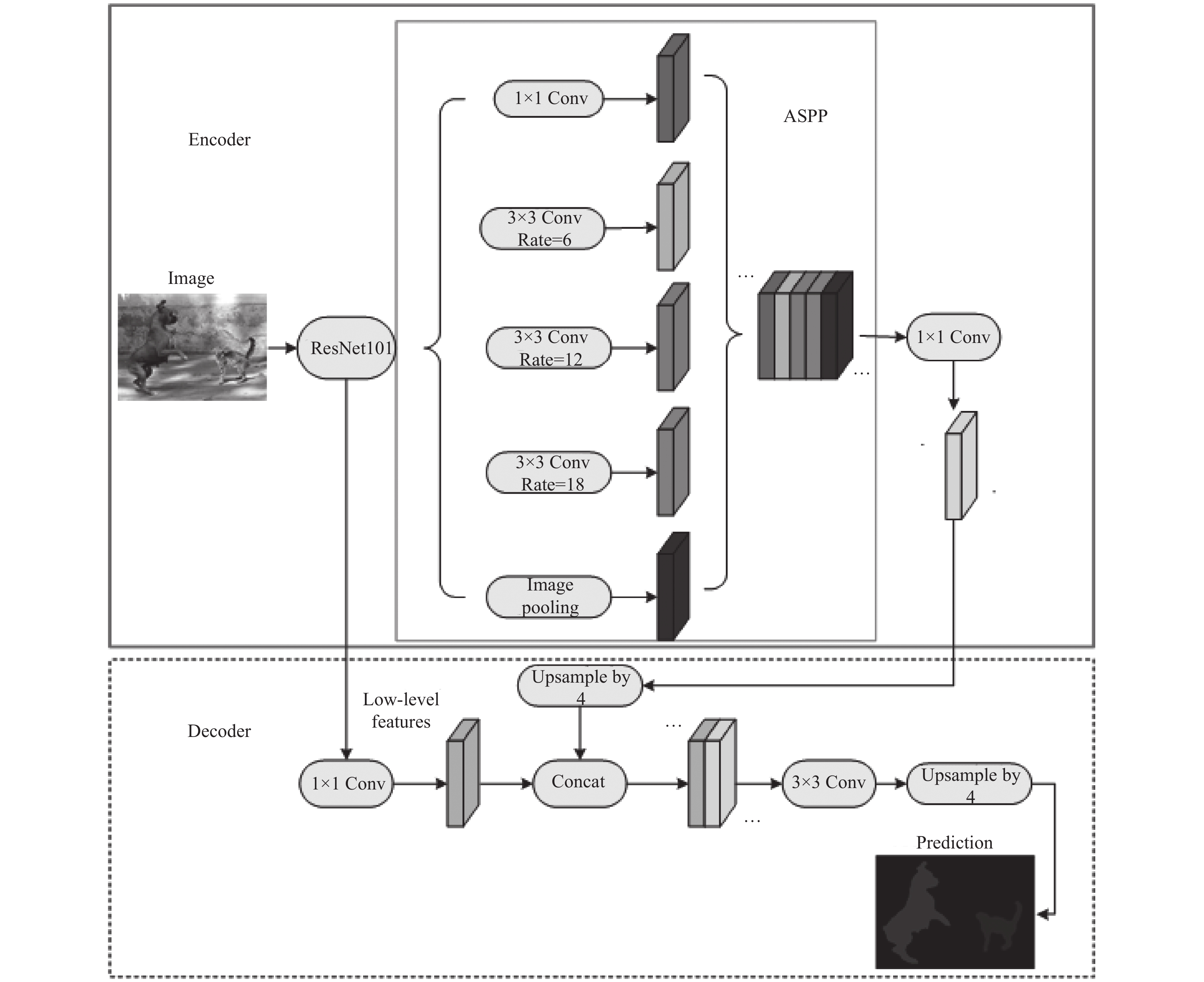

Deeplab V3+网络模型主要基于编码解码器结构, 如图1所示. 该模型的编码器架构由骨干网ResNet101和ASPP模块组成, 骨干网提取图像特征生成高级语义特征图, ASPP模块利用骨干网得到的高级语义特征图进行多尺度采样, 生成多尺度的特征图, 在编码器尾部将多尺度的高级语义特征图在通道维度上进行组合, 通过1×1的卷积进行通道降维. 解码器部分将骨干网的低级语义特征通过1×1卷积进行通道降维, 保持与高级语义特征图串联在一起时的比重, 增强网络学习能力. 再用3×3的卷积提取特征, 编码器尾部进行上采样, 产生最终的语义分割图.

2.2 骨干网的改进

骨干网ResNet101利用基于瓶颈设计的残差块作为基本单元, 组成101层的残差网络. 如图2(b)骨干网由通道数为w₀的残差块组成, w₀的组合为(64,128,256,512), 这4类瓶颈残差单元的数目分别为(3,4,23,3), 加上网络前端的7×7的卷积和最后1×1卷积层共101层. 瓶颈单元拥有更少的参数, 可以训练更深层次的网络, 而非瓶颈单元(如图2(a))随着深度增加, 可以获得更高的准确率, 结合瓶颈单元和非瓶颈单元的优点, 重新设计残差单元. 文献[15,16]已证明二维卷积能被分解成一系列一维卷积的组合. 依据文献[17]在卷积层松弛秩为1约束的条件下, 卷积层fⁱ可以重新写成:

${f^i} = \displaystyle \sum\nolimits_{k = 1}^K {\sigma _k^i} v_k^i{\left( {\bar h_k^i} \right)^{\rm T}}$

(1)

其中, $\bar v_i^k$ 和 ${\left( {\bar h_k^i} \right)^{\rm T}}$ 是长度为d的向量, ${\sigma _k^i}$ 是权重标量, 且K为f ⁱ的秩. 基于该表达式Alvarez and Petersson等^[14]提出每一个卷积层都可以分解为1D卷积和一个非线性 $\varphi \left( \cdot \right)$ 的操作, 分解层在输入为a_*⁰的条件下, 第i个输出a_i^l表达式为:

$a_i^l = \varphi \left( {b_i^h + \displaystyle \sum\nolimits_{l = 1}^L {\bar h_{il}^{\rm T}} *\left[ {\varphi \left( {b_l^v + \displaystyle \sum\nolimits_{c = 1}^C {{{\bar v}_{lc}}} *a_c^0} \right)} \right]} \right)$

(2)

式中, L为卷积层的数目, $\mathrm{\phi }\left(\cdot \right)$ 为ReLU. 将骨干网的瓶颈单元替换为1D非瓶颈单元(如图2(c)). 在3×3卷积输入特征图通道数相同的条件下, 1D非瓶颈单元能减少33%非瓶颈单元的参数和29%的瓶颈单元参数. (假如c为3×3卷积输出通道数, 则3×3常规卷积参数量为w₀×3×3×c, 2D分解后的参数量为w₀×3×1×c+w₀×1×3×c, 分解后能减少约33%权重参数; 1D非瓶颈单元总参数量12w₀², 瓶颈单元的总参数量17w₀², 非瓶颈单元的总参数为18w₀²)分解2D卷积后, 增加ReLU非线性操作, 能增强1D非瓶颈单元的学习能力. 因此1D非瓶颈单元拥有非瓶颈单元的准确率高的和瓶颈单元参数少, 易训练深层网络的优点.

2.3 ASPP模块的改进

ASPP模块主要是对骨干网的特征图进行多尺度语义信息提取. 由于ASPP模块中3×3卷积会学到一些冗余信息, 参数数量多, 因此会在训练中耗费很长时间. 常规卷积已被证明会计算许多重叠的冗余信息. 依据骨干网改进的方法, 将ASPP中3×3的空洞卷积进行2D分解(如图3所示), 将其分解成3×1和1×3的卷积, 保持其空洞率. 该改进的ASPP模块卷积参数量比常规卷积的参数量要少33%, 在速度上比3×3卷积快, 能够提取到重要的语义信息, 有效的减少该模块计算量.

3 实验与分析 3.1 实验环境

实验运行环境Win10操作系统, 工作站 GPU型号为: NVIDIA GeForce GTX 1070 (8 GB显存), 基于Tensorflow深度学习框架, 本文利用Deeplab V3+原文的tensorflow官方源码, 并对其进行改进, 进行对比实验.

3.2 实验训练与结果分析

实验用的是PASCAL-VOC2012增强版数据集, 训练集10582张, 验证集1449张, 该数据集包括20个类别. 本实验将图片分辨率缩放至513×513像素, 由于真实标签和预测结果是灰度图, 为了显示分割效果采用RGB彩色图显示. 训练网络前, 将图像转化为Tfrecord文件, 便于高效读取数据.

本实验将基于的1D非瓶颈单元的骨干网在Imagenet数据集上进行预训练, 再将其预训练权重加载到改进的模型中. 利用上述数据集进行训练, 超参数设置如表1所示.

学习率采用多项式衰减, 当迭代次数超过 Max iteration次, 学习率为End learning rate. 采用动量梯度下降法去优化损失函数, 总共迭代71 epochs, 如图4所示, 总共迭代150307次, 每迭代一次大约耗时7 s. 总损失(总损失包括交叉熵损失、权重正则化损失)在大约12万次左右开始收敛, 选取总损失最低的模型作为测试模型. 改进模型在训练集上的MIoU为89.9%, 像素的平均准确率97.3%.

图5所示, 改进后的模型在拥有多个类别对象的图像上, 有良好的分割结果, 尤其是在第一幅图将车与人两个类别的边界处分割效果较好.

3.3 实验对比

语义分割有4种评价指标, 分别为像素精度(PA), 均像素精度(MPA), 均交并比(MIoU), 频权交并比(FWIoU). 假设有K+1个类, p_ij表示被属于第i类但预测为第j类的像素数目, 即p_ii为真正的像素数量(TP), p_ij为假负的像素数量(FN), p_ji为假正像素数量(FP).

PA: 为被分类正确的像素占总像素数目的比例:

$PA = \frac{{\displaystyle \sum\nolimits_{i = 0}^k {{p_{ii}}} }}{{\displaystyle\sum\nolimits_{i = 0}^k {\displaystyle \sum\nolimits_{j = 0}^k {{p_{ij}}} } }}$

(3)

MPA: 计算每个类被正确分类的像素比例, 再取平均:

$MPA = \frac{1}{{k + 1}}\sum\nolimits_{i = 0}^k {\frac{{{p_{ii}}}}{{\displaystyle \sum\nolimits_{j = 0}^k {{p_{ij}}} }}} $

(4)

MIoU: 真实标签与预测标签的交集比上它们的并集, 计算每个类的IoU, 再取平均:

$MIoU = \frac{1}{{k + 1}}\sum\nolimits_{i = 0}^k {\frac{{{p_{ii}}}}{{\displaystyle \sum\nolimits_{j = 0}^k {{p_{ij}}} + \displaystyle \sum\nolimits_{j = 0}^k {{p_{ji}} - {p_{ii}}} }}} $

(5)

FWIoU: 在IoU的基础上将每个类出现的频率作为权重:

$\begin{split} FWIoU = &{\dfrac{1}{{\displaystyle \sum\nolimits_{i = 0}^k {\displaystyle \sum\nolimits_{j = 0}^k {{p_{ij}}} } }}}\\ &{*\displaystyle \sum\nolimits_{i = 0}^k {\dfrac{{{p_{ii}}}}{{\displaystyle \sum\nolimits_{j = 0}^k {{p_{ij}}} + \displaystyle \sum\nolimits_{j = 0}^k {{p_{ji}}} - {p_{ii}}}}} } \end{split}$

(6)

为了便于对比, 实验将MPA, MIoU作为原模型与改进后的模型衡量标准.

表2说明, 改进后的模型在均像素精度上比原模型高0.78%, 且在MIoU上比原模型高0.63%, 因此改进模型拥有更准确和可靠的分割结果. 表3可以得出, 改进后的模型在设备上所占内存大小和单张图片处理速度上, 明显优于原模型, 其中在单张图片的运行时间上, 改进后的模型速度提高约9.44%, 且模型容量减少了19.6%. 主要由于对骨干网和ASPP模块的卷积层进行改进, 去掉冗余的权值, 参数量变少.

图6所示总损失函数, Deeplab V3+和Modified Deeplab V3+模型的损失函数收敛速度几乎一样, 原模型Total loss最终收敛到1.91, 而改进后模型Total loss收敛到1.73, 且改进模型的损失函数摆动幅度小更稳定, 训练时间比原模型短3.5小时.

图7中圆圈标记出的图像区域, Modified Deeplab V3+的分割结果更精细. 例如: 第一幅图Modified Deeplab V3+将椅子的空当分割出来, 而原模型未分割出, 且原模型将窗户误分类为显示屏; 第二幅图改进模型将飞机机翼准确分割出, 原模型未分割出机翼; 第三幅图改进模型能将车顶的人的跳跃姿态和车下的人准确分割, 原模型对车顶的人分割结果模糊, 且车下的人未被分割出; 第四幅图改进模型准确将椅子分割; 最后一幅图改进模型在马的腿部分割效果比原模型要完整. 明显可以看出改进模型分割效果更好, 且误分类少. 主要归因于Modified Deeplab V3+的1D非瓶颈单元提高了图像分类的准确度, 且ASPP模块卷积分解后, 引入非线性操作, 增强网络学习能力, 有助于减少误分类, 同时在分解的卷积上再引入空洞卷积, 进一步扩大感受野, 提高网络在图像边缘分割的精细度.

4 结论

本文提出了一种基于卷积分解优化Deeplab V3+网络的算法, 该算法主要利用2D卷积分解减少参数冗余, 提高处理速度, 同时引入非线性操作, 增强模型学习能力. 本文利用该算法重新设计Deeplab V3+模型骨干网的残差单元, 使其既拥有非瓶颈单元的准确度, 又有瓶颈单元参数少, 易训练深层网络的优点; 同时又对ASPP模块也进行优化, 加速网络的推理速度, 减少其训练和处理时间. 实验结果证明Modified Deeplab V3+与原模型相比在提高均像素精度的同时, 明显提升均交并比, 且网络处理速度提高9.44%, 优化网络模型的内存消耗. 测试集的结果表明, Modified Deeplab V3+在图像细节处分割结果更精确. 进一步的工作是探究如何控制感受野的大小, 提高模型对小目标分割的精确度.
