常用的B/S系统开发, 一般是基于单体应用架构, 例如Java技术开发的B/S系统, 一般选用SSH (Struct2、Spring、Hibernate)或者SSM (SpringMVC、Spring、Mybatis)框架, 开发出一个war包后将其部署到Tomcat中发布. 单体应用架构的开发、部署、测试较为容易, 但随着需求的不断增加, 每一次系统的更新, 都需要将war包重新部署, 并且war包如同滚雪球一般越滚越大, 系统的可维护性、可靠性、灵活性逐渐降低, 维护成本越来越高, 任何一个bug都会导致系统崩溃. 随着时间的推移, 整个程序的代码量变得越来越大, 使得已有的系统设计和代码变得难以维护, 系统的构建和部署时间也不断增加. 单体应用中每次功能变更、bug修复都会导致整个项目需要进行重新部署, 增加了项目部署时间、成本和风险.
为解决单体应用的缺陷, Fowler M提出了微服务架构[1], 它完全不同于单体应用架构, 将应用程序逻辑拆分、设计、开发为一组小型服务, 这些小型服务只关注自身所负责的功能, 不关心其他服务及其内部实现. 这些服务可以独立部署在平台即服务PaaS (Platform as a Service)上, 或者运行在自己的进程中, 进程与进程之间相互隔离, 降低各服务的耦合性, 服务间通信采用轻量级通信机制REST风格, REST是资源表现层状态转换(REpresentational State Transfer), 所有独立的服务构成了一个完整的软件系统. 这些服务由于部署在各自独立的进程中, 各服务间内聚性大, 耦合性小, 可以采用不同的编程语言、不同的数据存储技术实现系统功能. 微服务架构由于将服务分割专注化, 因此不会像传统的单体应用程序一样, 修改一个bug或增加一个功能就要重新进行部署, 只需要将修改的服务重新部署, 不会影响其他服务的运行.
本文的测试对象是基于微服务架构的B/S应用系统, 后端使用Spring Cloud技术, 前端使用JQuery、Bootstrap以及Thymeleaf模板, 数据库使用MySQL, 并采用非关系内存数据库Redis进行Session模拟和部分基础功能的实现, 使用Intellij IDEA集成开发环境, 由于Spring Cloud内部集成了Tomcat, 所以只需要运行启动类, 通过相应地址就可以访问相关服务. 系统使用了Jmeter测试工具, 对单体应用和微服务架构进行不同级别的测试, 性能指标上微服务系统架构体现出明显优势.
1 微服务技术系统前端技术采用开源的Bootstrap和JQuery框架, 用户输入字符验证采用JQuery validate框架, Bootstrap已经处于github上星级项目(starred project)前列, 利于技术人员编写用户体验良好的前端组件和动作[2].
后端采用Spring Cloud框架实现微服务的基本框架搭建, 数据连接与操作采用Mybatis, 用户密码采用Shiro的MD5加密, 防止被非法人员侵入数据库后得到用户密码后进行非法活动. 系统后端与前端之间的数据交互采用json字符串格式, 方便前端解析后端传递的内容. 数据方面, 选用MySQL来存储用户以及系统文章、评论等的基本数据, 由于各微服务运行于各自隔离的进程中, 无法将HTTP Session交于统一的Servlet容器, 因此采用内存数据库Redis模拟实现Session. 系统选用Maven进行Java的依赖包管理和项目的搭建, 并使用Git进行项目的版本控制.
1) Spring Cloud是在Java快速开发框架Spring Boot基础上构建的一个开发框架. 它在Spring Boot便利性的基础上很好地降低了微服务系统实现的门槛, 如实现微服务的注册与发现, 实现负载均衡, 实现REST通信, 构建微服务网关等一系列功能, 都可以使用Spring Cloud通过最简单的配置或者几行编码就完成实现与部署[3].
2) Redis是一个非关系数据库, 它可以存储键与其他五种不同类型的值之间的映射关系. 因为Redis数据库本身是基于内存存储的, 所以redis的处理与运行速度相比于传统的数据库快速高效. Redis还可以通过简单的设置就将存储在内存的数据持久化到硬盘中, 使之下次读取的时候就可以直接从硬盘中获取数据. 因为Redis不使用关系表结构来进行数据的存储, 所以Redis的数据库不会强制要求用户对Redis存储不同的数据进行相应的关联[4]. 使用Redis使得用户要求进行数据持久化时, 才将这些数据存储在硬盘中, 从而提高整个系统代码的运行效率, 给用户提供更好的运行体验.
3) REST是一种软件架构风格, 并不是一种软件设计的标准, REST提供了一组设计原则和约束条件, 以寻求降低开发的复杂性, 提高系统的可伸缩性的目的[5].
4) Mybatis封装了系统与数据库的连接、校验、操作实现等底层代码的实现, 使得用户可以使用XML配置或者Mybatis注解完成数据库的连接, 操作, 关闭数据连接池等基本操作[6]. 相比于JDBC、Hibernate操作数据库, Mybatis代码更具易读性优势.
5) Git是目前软件开发领域中最好的分布式版本控制工具. 是Linux之父为了帮助管理Linux内核开发所制作的一个开源版本控制软件[7].
6) Maven是一个项目管理工具. 开发团队可以通过Maven自动完成项目的基础工具建设, Maven使用标准的目录结构和默认构建生命周期[8]. 基于Maven的Java项目中, 其项目的依赖包是统一管理的, 有效避免Java项目的依赖包因为版本原因而产生冲突.
7) Zuul是微服务网关组件. 微服务网关是介于客户端和服务器端的中间层, 用户提交的所有外部请求都会先经过微服务网关的处理和过滤, 可以实现用户身份认证与安全、审查与监控、动态路由、压力测试、负载分配、静态响应处理等功能. 使用Zuul微服务网关后, 实际上封装了系统内部的所有服务, 用户只需要和微服务网关交互, 不必直接调用微服务的相关接口[9].
8) Eureka是用于实现微服务架构中的服务注册与发现的组件. 服务提供者在服务启动时, 将自身以及URL等一些信息注册到注册组件中, 而服务注册组件会存储各个服务提供者的这些基本信息. 各个微服务与服务发现组件之间通过一定机制进行通信, 例如心跳机制, 即各个微服务每隔一定的时间向服务发现组件发送信息, 表示自己还在运行中, 可以被调用, 若持续一段时间未向服务发现组件提供信息, 则服务发现组件会认为该服务出现故障或者已被关闭, 则从注册表中注销该服务[10,11].
2 实验环境和应用场景 2.1 实验环境1)操作系统: Windows 10企业版64位.
2)数据库: MySQL 5.7; Redis.
3)软件包: Java 8; Spring Cloud Camden.SR7; Spring Boot 1.5.3.RELEASE.
4)测试包: Junit4, Jmeter.
5)开发工具: Intellij IDEA; Maven 3.3.9; Git.
2.2 应用场景测试系统分为前台和后台两部分, 前台为基本页面, 用户可以对前台进行查看和操作, 后台是系统管理页面, 系统管理员需要通过验证后进行相关操作.
前台页面完成以下场景: (1)一般用户访问主页面, 根据类别或者文章题目进行文章查看; (2)用户登录后, 可以查看个人信息, 并对部分个人信息进行修改;用户可以根据自己的需求发布文章; (3)用户登录后, 可以对所有文章进行评论, 也可以对他人的评论进行回复, 但一旦回复均无法删除.
后台页面完成以下场景: (1)对非法用户进行删除; (2)对违法文章和之下的所有评论进行清理; (3)增加文章类别和发布文章; (4)将表现良好的用户赋予管理员头衔.

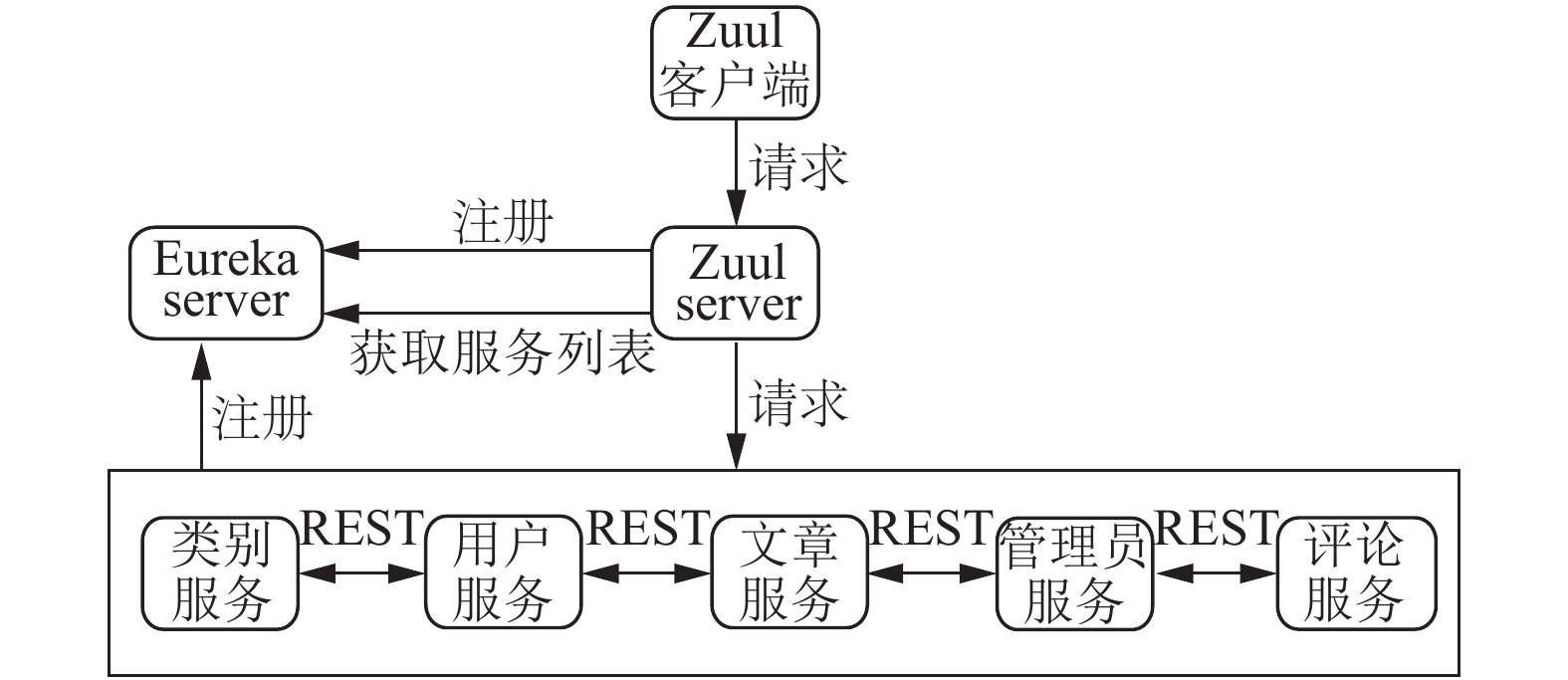

系统整体采用微服务架构, 如图1所示. 每一个服务采用MVC架构并拥有自己独立数据源, 每个服务不需要其他服务的支持就可以独立运行. 同时这些服务都注册到Eureka组件中, 相互之间使用REST进行通信, 充分降低了各服务之间的耦合度, 增加了系统的内聚性[12].
![]() |
图 1 微服务架构图 |
3 微服务性能分析 3.1 雪崩效应处理机制
微服务之间是使用轻量级通信机制进行通信, 当某一个服务提供者因为网络原因无法被调用时, 其后的服务消费者都会出现“级联故障”, 即雪崩效应, 如图2.
![]() |
图 2 雪崩效应 |
使用Spring Cloud的Hystrix提供的熔断机制, 一旦服务提供者出现错误导致服务消费者无法调用, 系统会立即根据编码人员的设置, 对请求失败、超时执行回退代码, 防止雪崩效应, 从而提升整个系统的可用性.
3.2 实验性能测试使用Jmeter测试工具, 在近似相同环境下对基于微服务架构系统与基于单体应用的系统进行测试, 为了尽可能保持测试数据的客观性, 两个系统的业务功能逻辑代码实现基本相同. 微服务系统测试结构如图3所示.
使用Jmeter测试软件, 对微服务与单体应用两个系统设置20个用户和50个用户, 进行100 000个样本测试, 50个用户的单体应用测试结果参见图4.
![]() |
图 3 微服务测试结构图 |
![]() |
图 4 单体应用(50个线程) |
以图4为例, 在100 000个样本中, 平均响应时间为21 ms, 50%的响应时间在2 ms之内, 90%的响应时间不超过80 ms, 最小响应时间为1 ms, 最大响应时间为489 ms, 出错率为0, 吞吐量为每秒2222次, 接收数据量为25 583.25 KB/s, 发送数据量为253.88 KB/s. 各测试数据汇总后, 性能数据如表1、表2.
![]() |
表 1 20个用户性能比较表 |
![]() |
表 2 50个用户性能比较表 |
由两表对比可知, 在样本数量近似相同的情况下, 微服务架构的论坛系统的响应时间低于单体应用的响应时间, 吞吐量则比单体应用的论坛系统高. 原因是微服务架构的论坛系统具有容错机制, 一旦基本服务发生无法访问, 系统也将立即终止访问, 从而返回用户一个编码时设定的缺省值, 之后会再重试调用出错的服务, 所以无论系统是否出现错误, 用户都会得要一个友好界面和内容, 保证了用户的体验感.
3.3 部署时间分析微服务架构相较于单体应用的最大优势就是部署效率较高, 传统单体应用每修改一个功能或者缺陷就必须关闭服务器重新部署整个项目, 随着需求的不断增大, 项目代码量不断增多, 重新部署耗费更多时间. 微服务由于采用领域驱动设计, 每个微服务之间相互隔离, 低耦合、高内聚性使得微服务每修改一个功能或者缺陷只需要重新部署相对应的微服务, 其他服务可以继续运行不必停止.
实验1. 分别对单体应用和微服务架构系统进行部署, 记录不同服务修改的部署平均时间, 每个服务修改一个功能, 部署时间见表3.
![]() |
表 3 不同服务数修改一个功能部署平均时间(ms) |
实验2. 分别修改单体应用和微服务架构系统中的同个服务中的多个功能, 平均部署时间数据见表4所示. 修改并部署较少服务的时候, 相比于单体应用架构的系统, 微服务架构在部署时间上花费更少, 节省了约60%的部署时间.
![]() |
表 4 同个服务中修改不同功能后部署平均时间(ms) |
基于微服务架构的测试系统共由8个不同服务构成, 由表3数据可得, 当修改服务数不超过两个时, 即修改服务数占总系统服务数的20%左右时, 微服务部署时间少于单体应用架构的部署时间. 实验结果也符合软件故障80/20原则. 依据表4可知, 当所有修改的功能模块是位于同个服务中时, 微服务架构的部署的时间相比于单体应用架构明显加快, 原因在于微服务修改功能模块都在同一个服务中, 只要部署该服务而不必重新部署整个系统, 所以避免花费许多不必要的部署时间和资源, 相反, 单体应用架构的系统, 无论修改的功能是否在同一个模块中, 都得重新部署整个系统, 大大浪费了部署资源和时间. 因此, 微服务架构对于软件系统的维护与部署有着很好的性能优势.
4 结论和下一步工作微服务是一个细粒度的SOA (Service-Oriented Architecture, 面向服务架构), 服务的划分基于领域驱动设计, 每个微服务只专注自己的职责, 符合软件设计高内聚、低耦合原则. 微服务单独部署, 服务之间使用REST风格通信机制, 各个微服务部署在不同主机并采用分布式管理机制.
传统单体应用程序在项目变得越来越庞大时, 任意一个bug将导致整个应用系统重新部署. 微服务架构只需要部署更新的微服务, 任何一个功能修改, 只需要停止对应的微服务, 不需要暂停整个系统, 解决了bug修复和系统更新需要停止整个系统访问的问题. 从实验结果看, 系统的性能在微服务架构系统上具有明显优势.
未来将使用容器引擎Docker更快地将微服务进行打包、测试以及部署. 基于进程隔离技术的Docker, 将缩短从编码到部署运行的周期.
