1 引言

随着公路桥梁数量的不断增多, 后期的检验养护等问题也越来越多. 根据《公路养护技术规范》裂缝宽度最大容许值为0.25 mm, 对于裂缝大于0.25 mm的裂缝应当及时封闭处理. 传统的裂缝检测主要是桥检车, 高倍望远镜等, 检测耗时耗力, 对于跨海大桥及复杂环境桥梁, 传统方法不能很好的满足需求, 因此, 提出一种高效适用性强的桥梁检测系统很有意义.

对于桥梁检测国内外学者做了大量研究, Baltazart^[1]改进了最小路径算法并在3种平台检验裂缝测试效果. Dinh等^[2]从裂缝图像的阈值背景出发提取感兴趣区域, 在均值滤波后进行裂缝检测. Hoshyar等^[3]提出一种混合方法检测, 通过传感器接收到的数据进行处理, 提取出裂缝的统计特征并结合支持向量机进行裂缝检测. Teng等^[4]提出了一种基于形状的裂缝检测方法, 提取出潜在裂缝并进行曲线拟合, 根据形状度量来区分裂缝及其背景. Prasanna等^[5]设计了一种空间解调分类器检测裂缝, 该法精度高但是检测结果不具连贯性.

国内也发展迅速, 杨会玲等^[6]提出一种基于多尺度滤波和裂缝合并算法, 突出裂缝特征检测裂缝. 陈瑶等^[7]用爬壁机器人采集数据, 并通过KD树分类和支持向量机实现检测. 瞿中等^[8]研究了图像中细小裂缝的检测, 提出一种加速渗流模型, 快速检测裂缝. 刘洪公等^[9]提出了卷积神经网络检测裂缝, 识别不同的裂缝图像, 改进了网络模型. 孙乐乐等^[10]提出裂缝检测拼接3D系统, 该系统检测方便, 但未考虑到裂缝长宽的测量, 本文在此基础上改进, 增加裂缝长宽检测, 可以对宽度超标的裂缝及时封闭处理.

无人机桥梁适用性强, 数据采集方便, 不受地理条件的制约. 本文设计的改进型桥梁三维重构及检测系统, 硬件是大疆M210-RTK工业级无人机, 软件是由件是由图像数据获取模块、裂缝检测模块、3D模型构建模块构成, 并提出改进后的检测方法, 该检测方法是无人机分别采集图片视频数据, 对采集回来的图片数据进行裂缝种类识别, 长度计算. 对视频数据建立3D模型, 3D模型能够直观看到裂缝在桥梁中的区域, 便于检修人员快速找到病害位置并及时制定解决方案. 本方法提高了整个桥检的效率, 通过长宽计算功能的添加, 完善了桥检系统, 减少了后期人工测量长宽, 节省了一些人物力.

2 系统介绍

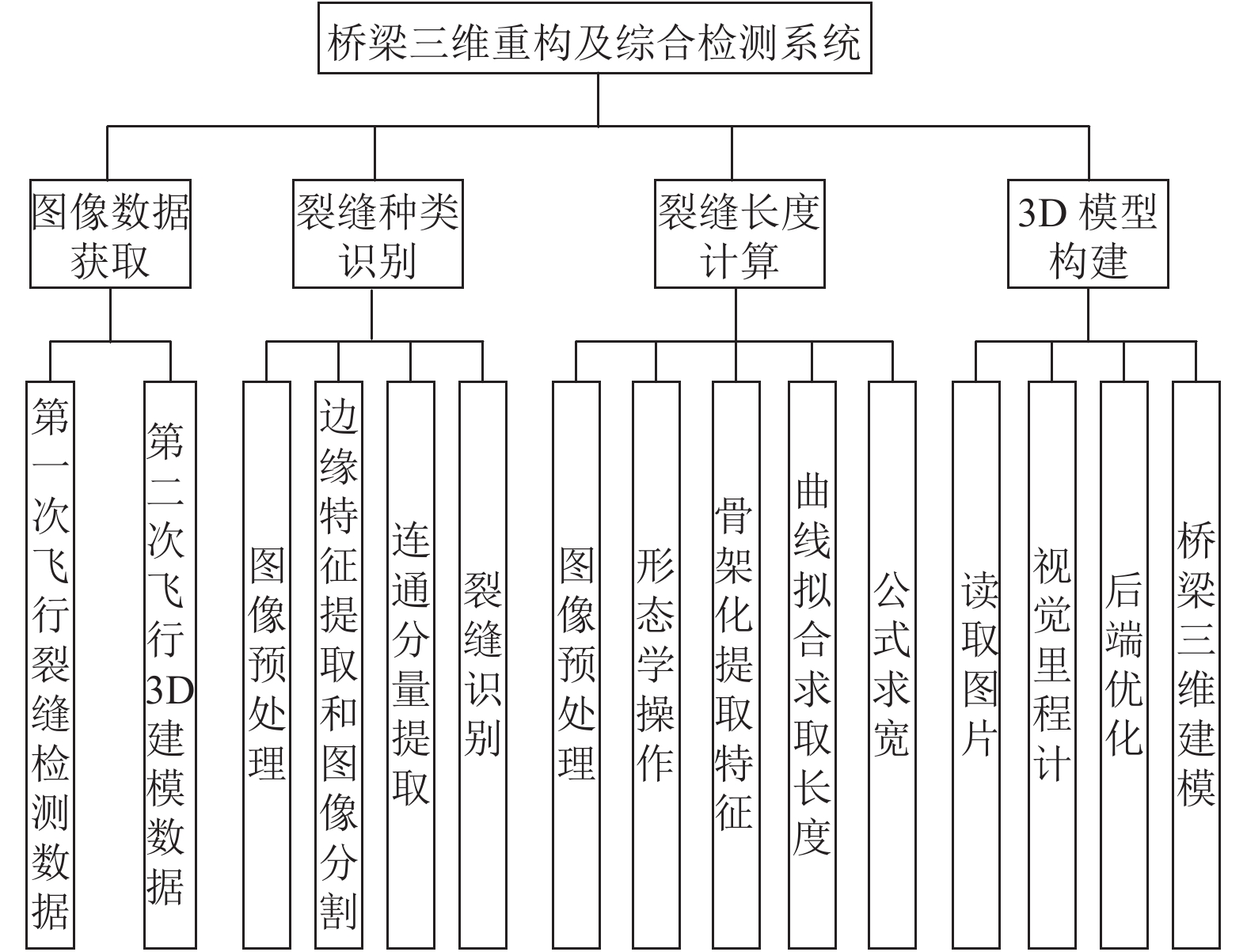

本系统由3个模块组成, 图像数据获取模块, 裂缝检测模块, 3D模型构建模块, 如图1.

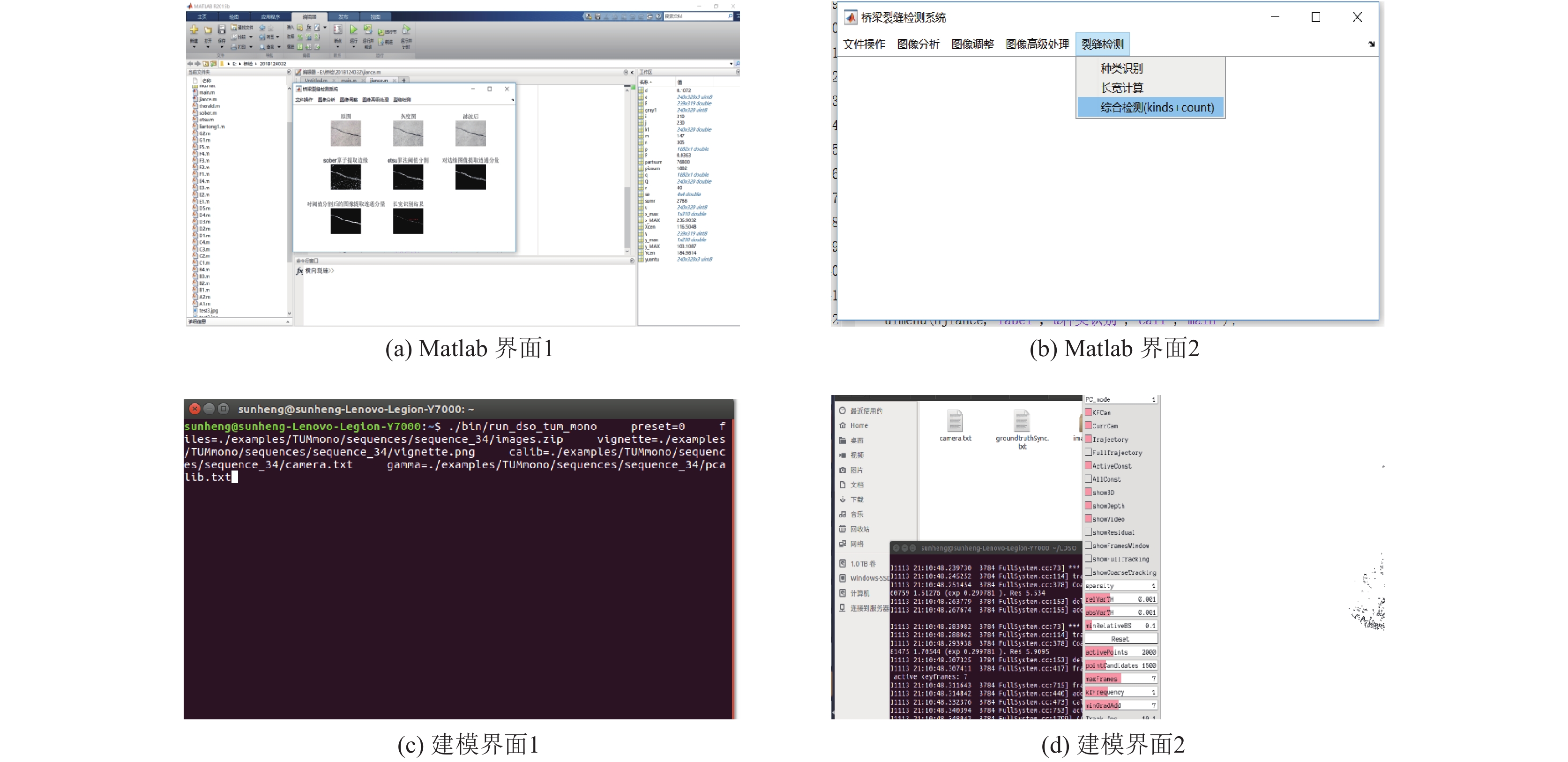

该系统的图像数据获取模块和裂缝检测模块采用Matlab语言并在Matlab R2015b平台上设计了工作界面, 3D建模是基于Ubuntu 16.04系统. 其中裂缝检测可与3D建模分开并独立工作, 提升工作效率. 图像获取模块根据桥梁的不同采集时间也不同, 一般半天左右, 每张裂缝图片种类检测耗时3.6 s, 长宽检测平均耗时4.3 s. 3D建模耗时一般为所采集视频时长的1.5倍. 软件系统界面如图2. 图2(a)和图2(b)是Matlab界面主要用于裂缝检测和图像拼接, 图2(c)和图2(d)是3D建模界面.

2.1 无人机图像数据获取

本文采用大疆无人机M210-RTK采集图像, 该型号无人机是大疆公司篇高端的一款机型, 抗干扰能力强, 障碍物感知准确, 具体参数信息见表1.

为了保证无人机安全作业, 首先要预制飞行方案, 其次将桥墩划分区域, 具体划分规则是将桥墩柱从上到下每隔1 m作为一个区域, 并对每个区域进行编号, 方便后期维护人员快速找到裂缝的大致位置.

第一次飞行将避障距离设为2 m, 设置定时定距离环绕桥墩拍摄, 设置的定时时间是2 S, 设定的固定距离是2 m, 以划分好的区域为单位进行飞行拍摄.

第二次飞行时启用录像功能, 选择环绕飞行模式, 以桥墩为中心, 飞行一周进行采集数据, 拍摄时要设置好镜头转变的角度, 不能过大或过小, 本文将角速度设为π/9 (rad/s).

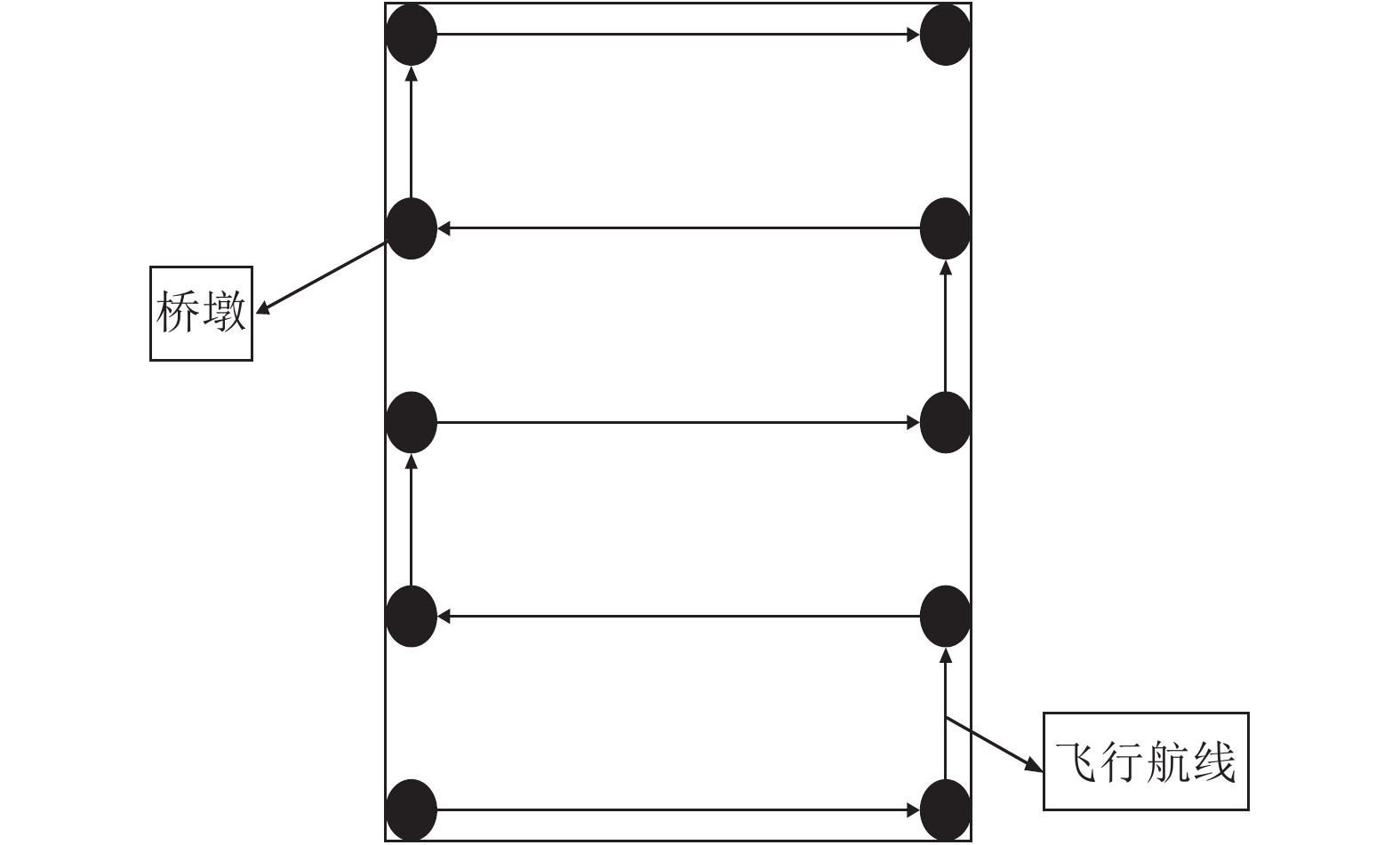

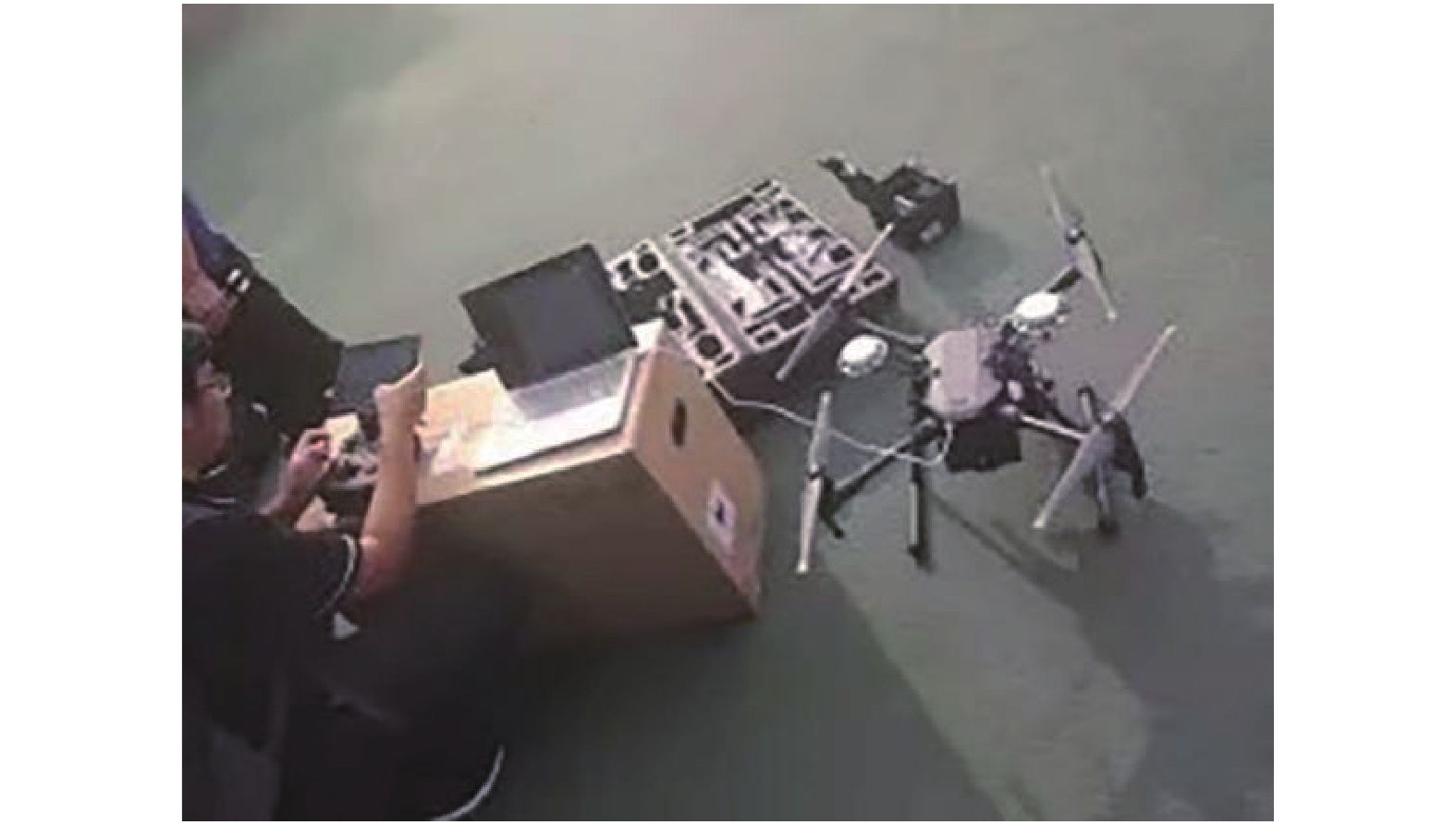

图3为无人机实物图, 图4为无人机飞行模式图.

2.2 裂缝检测

裂缝是危害桥梁安全的重要因素, 及时准确的检测对后期保养维修起着重要的作用, 本文主要研究水泥沥青路面的裂缝种类及长宽计算, 检测步骤分为6步.

(1)灰度化. 为了减小内存提高处理速度, 将原图灰度化, 本文灰度化采用RGB加权平均法来, 见式(1):

${I}\left( {{i,j}} \right){ = 0}{.3} \times {R}{(}{i}{,}{j}{) + 0}{.59} \times {G}{(}{i}{,}{j}{) + 0}{.11} \times {B}{(}{i,j}{)}$

(1)

(2)中值滤波. 中值滤波是一种非线性平滑技术, 在滤波的同时可以保护边缘信息^[11], 见式(2):

${g}{(}{x}{)} = {medf}{\{ }{f}{(}{x} - {k},{y} - 1{)},{(}{k},{l} \in {w}{)\} }$

(2)

式中, f(x)是原图, g(x)是滤波后的图, w是在原图上滑动的模版, 本文模版取3×3, 如下:

${w} = \left[ {\begin{array}{*{20}{c}} 1&1&1 \\ 1&1&1 \\ 1&1&1 \end{array}} \right]$

(3)图像边缘与周围像素差值较大, 包含着丰富的细节信息. 由于Sobel算子运行速度快, 处理噪声较多和灰度渐变的图像效果好^[12], 此处采用Sobel算子进行边缘检测, Sobel算子有x和y两个方向构成, 并分别求卷积求取梯度, 模版如下:

水平方向模版:

${{G}_{x}}{ = }\left[ {\begin{array}{*{20}{c}} {{ - 1}}&{0}&{1} \\ {{ - 2}}&{0}&{2} \\ {{ - 1}}&{0}&{1} \end{array}} \right]{*}{A}$

(3)

垂直方向模版:

${G_y} = \left[ {\begin{array}{*{20}{c}} { - 1}&{ - 2}&{ - 1} \\ 0&0&0 \\ 1&2&1 \end{array}} \right]*A$

(4)

每个点梯度的大小:

${G = }\sqrt {{{G}_{x}}^{2}{ + G}_{y}^{2}} $

(5)

(4)裂缝边缘连通分量提取. 若u是y中的一个点, y是A中一个连通分量, 每次迭代仅能得到一个连通分量, 因此需不断迭代直至求出所有连通分量, 即式(6):

$\left\{ {\begin{array}{l} {{X_k} = ({X_{k - 1}} \oplus B)A} \\ {{X_K} = {X_{K - 1}}} \end{array}} \right.$

(6)

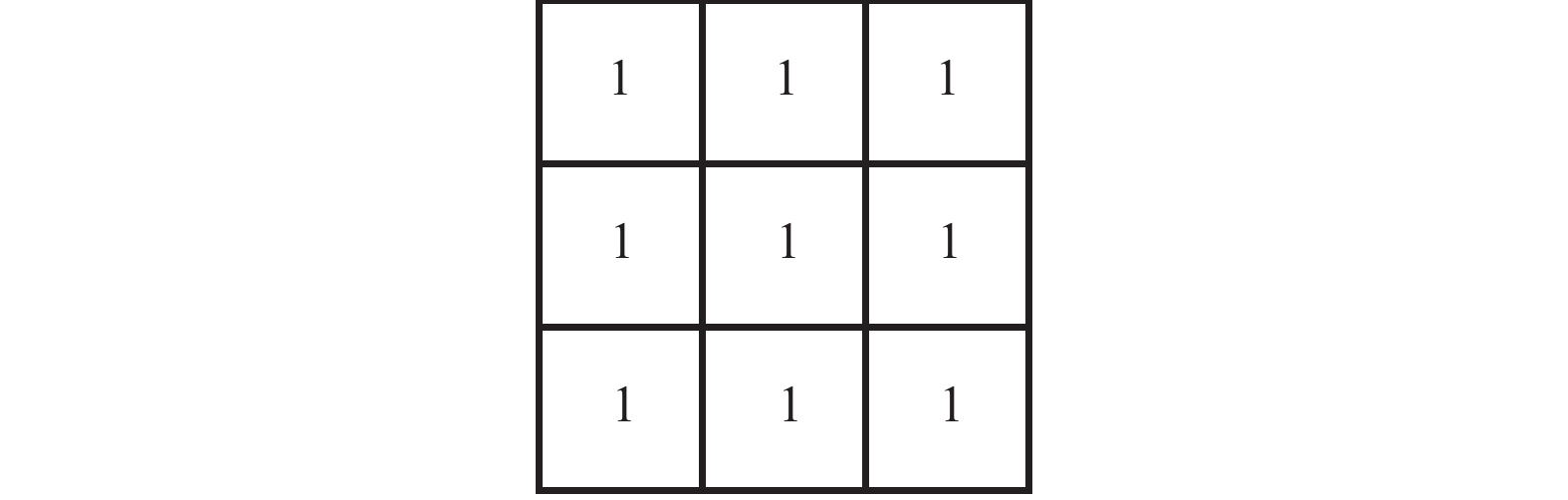

式中, X₀=u, k=1, 2, 3, ···, A为大津法分割后的图像, $ \oplus $ 为膨胀运算, B为膨胀的结构元素, 本文结构元素是8连通区域的3×3矩阵, 结构元素见图5.

(5)裂缝种类识别. 桥梁中的裂缝主要分为3类: 横向, 竖向, 网状. 本文通过像素累计迭代法判定裂缝类型, 首先计算裂缝的质心坐标(x_cen, y_cen),然后以长8r+1, 宽2r+1并以质心坐标(x_cen, y_cen)构建矩形, 计算矩形内裂缝像素和sumr与总像素的比值ρ, 若ρ小于0.8, 则r+10扩张矩形再次进行计算, 直至ρ>0.8, 计算过程如图6.

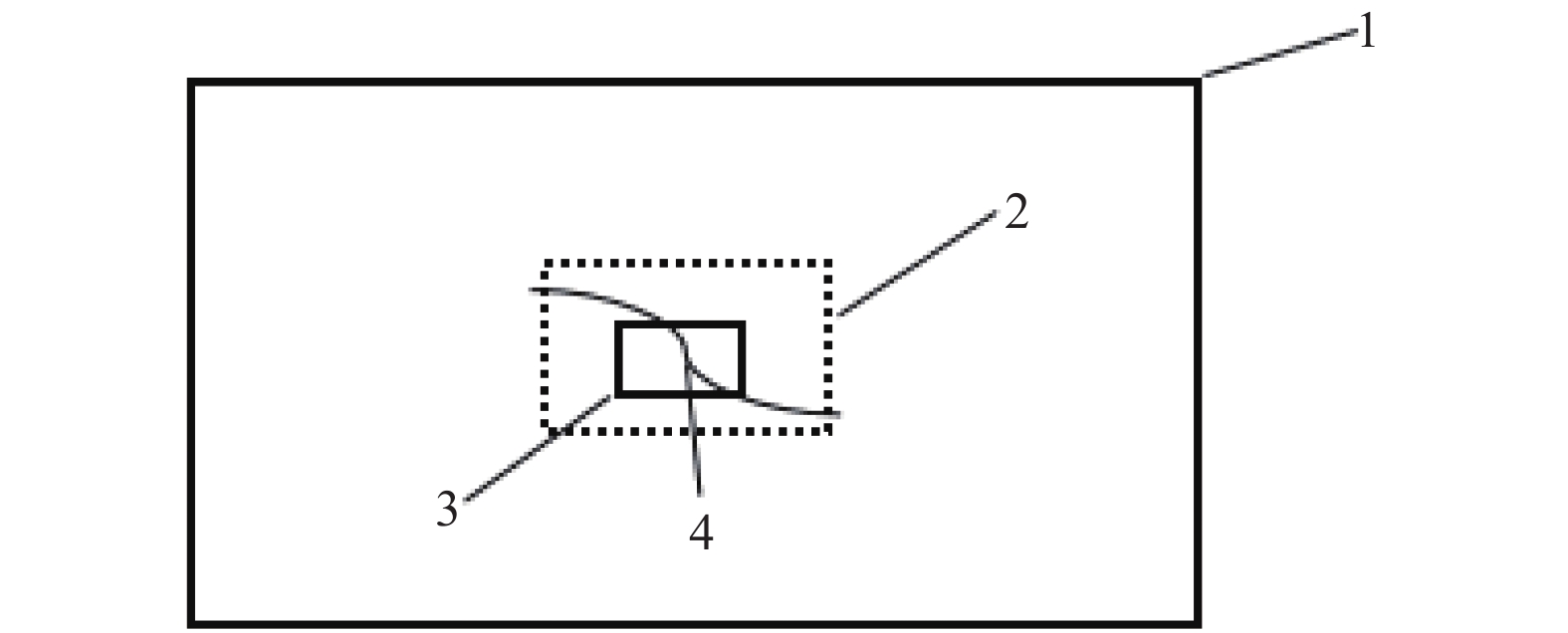

图6中4表示裂缝, 3表示初始建立的长为8r+1, 宽为2r+1的长方形(初始值r=10), 2表示扩张后的长方形(每次以r=r+10进行扩张), 1表示拍摄的整个图片.

裂缝的分布密度ρ为:

${\rho }{ = }\frac{{{sumr}}}{{{(2}{r}{ + 1)(8}{r}{ + 1)}}}$

(7)

计算x_max, y_max差分值并与0.2作比较, 在ρ小于0.2的情况下, x_max<y_max为纵向裂缝, x_max>y_max为横向裂缝,若ρ的值在0.2与0.335之间则为网状裂缝.

(6)裂缝的尺寸计算. 裂缝的长度宽度可以直观的反应对桥梁的危害程度, 对于小于规定的裂缝宽度可以忽略, 大于规定阈值0.25 mm要及时封闭处理.

将第(4)步边缘连通分量提取之后的图像进行闭操作, 闭操作是先膨胀后腐蚀, 可以平滑轮廓, 并填充比结构元素小的洞^[13], 见式(8):

${G} \cdot {R} = {(}{G} \oplus {R}{)}\Theta {R}$

(8)

式中, R表结构元素, 本文用的是3×3的单位矩阵, $ \oplus $ 表膨胀操作符, $\Theta $ 腐蚀操作符, G为闭操作处理之后的图像.

类比定积分思想, 对上述图像通过分段迭代法进行曲线拟合求取长度, 步骤如下, 示意图见图7.

① 连接裂缝左右端点mn, 在曲线上找一点s₂, 使s₂到线段mn的距离最大.

② 连接m和s₂, n和s₂, 分别在其中间找s₁和s₃满足s₂到线段ms₂, ns₂的距离最大.

③ 重复上述步骤, 直至满足最大距离小于设置的阈值.

④ 将ms₁,s₁s₂,···,s_(n−1)n相加得到裂缝的长度像素l.

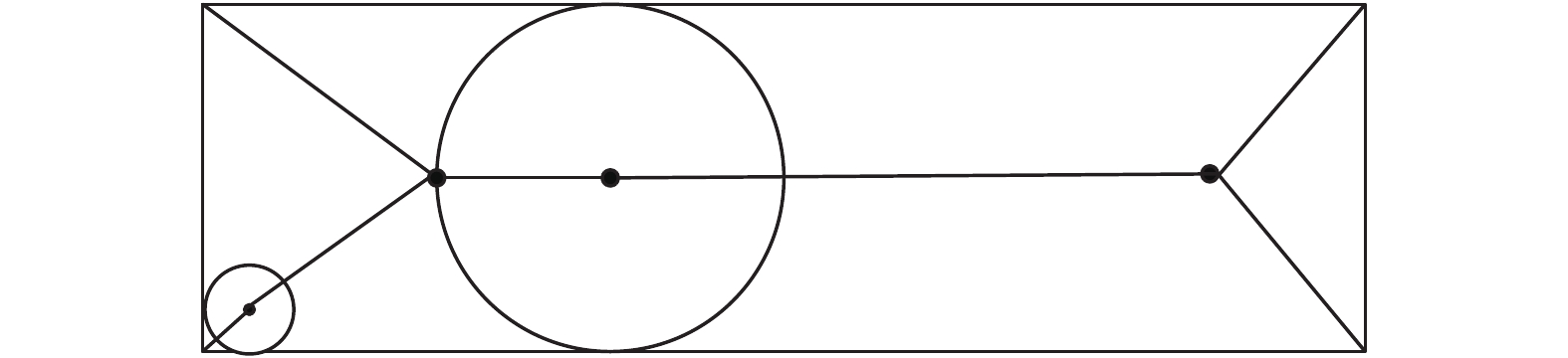

骨架化在图像处理中主要用于骨架的提取, 将一定宽度的裂缝变成单像素宽, 骨架化可以简洁的描述裂缝的形态信息, 目标M中所有最大内切圆的圆心构成了目标M的骨架SK(M)^[14], 骨架化示意图见图8.

骨架的每一个点都有对应的半径和最大内切圆, 见式(9):

${SK}{(}{M}{)} = \mathop \cup \limits_{{r} > 0} {{s}_{r}}{(}{M}{)} = \mathop \cup \limits_{{r} > 0} {[(}{M}\Theta {B}{)} - {{(}{M}\Theta {rB}{)}_{{drB}}}{]}$

(9)

式中, M为待处理目标, rB代表半径为r的圆, drB代表微小半径的圆, 骨架化之前像素数是面积S, 已知l, 则骨架化后的裂缝宽度d见式(10):

${d} = \frac{{S}}{{l}}$

(10)

2.3 3D模型构建

本文三维构建采用直接稀疏里程计法DSO (Direct Sparse Odometry). 基于收集到的图像信息, DSO可以在陌生环境下通过连续的数据流对数据进行建模. DSO视觉里程计通过计算局部地图中的点得到像素点的三维坐标, 并记录视觉里程计不同时刻的相机位资, 根据基于图优化估计得到的全局轨迹, 建立符合建模的环境或地图^[10].

DSO是一种视觉Slam的解决方案, 但与传统Slam匹配特征点不同^[15], 它是直接视觉Slam法与稀疏法相结合, 利用图像中的所有像素点, 将不同时刻的位资估计与数据关联联系起来, 统一成优化问题, 这对图像细节信息少, 纹理特征弱的桥梁图像具有较高的鲁棒性.

本文通过DSO对桥梁进行三维建模, 可建出桥梁概况, 在检测到有裂缝的区域之后, 可通过对3D模型做出标记, 方便检修人员在检修作业前了解其大概方位, 可以更快地到达目的地. 3D建模的步骤如下所示:

(1)标定图片, 计算内参矩阵. 为了减小透镜畸变的影响, 在用无人机采集图像之前要对相机进行标定, 为了提高标定精度, 每副标定图片都有一定的角度变化, 本文标定图片采用8×8的棋盘格, 角点数为49, 每个格子边长2.5 mm, 标定图片见图9.

将15副标定图片输入Matlab中Camera Calibrator工具箱, 得出内参矩阵K:

$ {K} = \left[ {\begin{array}{*{20}{c}} {2327.8}&0&{2018.8}\\ 0&{2331.7}&{1511.1}\\ 0&0&1 \end{array}} \right] $

(2)视觉里程计(VO)

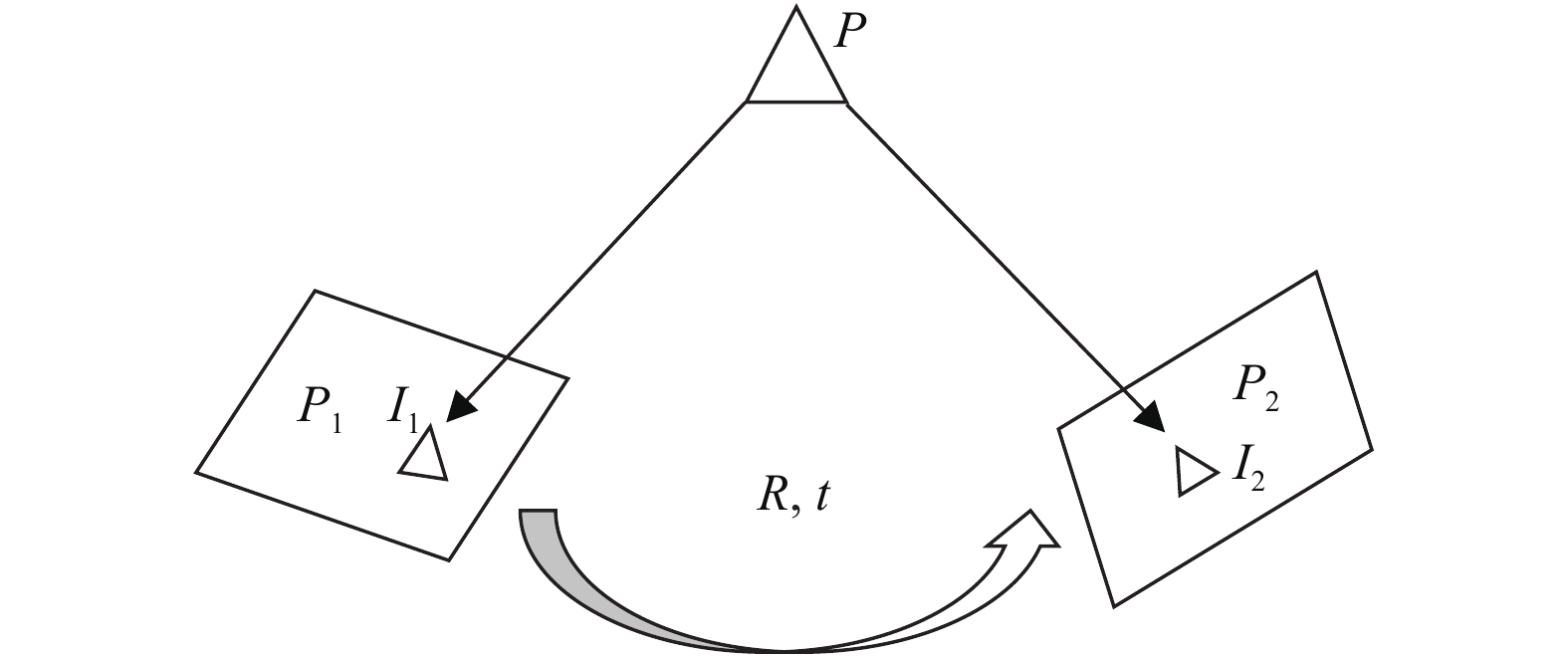

视觉里程计VO (Visual Odometer)是3D建模中一个重要的环节, 它通过对视频中连续变化图像的提取, 计算出不成熟且逆深度收敛的三维坐标点, 从而得到点云数据. 在建模过程中, 后端优化与视觉里程计同时存在. 假设两帧图像I₁, I₂和空间中的点P是同一个相机获取的, P₁, P₂代表空间点P在I₁, I₂中的像素坐标, [X,Y,Z]是其世界坐标, 如图10.

为了得到相机位姿变换, 参考第一帧并求取第二帧的移矩阵t和旋转矩阵R, 考虑到在整个建模过程中相机内参矩阵K保持不变, P₁和P₂的投影方程为:

${{P}_1}{\rm{ = }}\left[ {\begin{array}{*{20}{c}} {u} \\ {v} \\ 1 \end{array}} \right] = \frac{1}{{{{{\textit{z}}}_1}}}{KP}$

(11)

${{P}_2} = \left[ {\begin{array}{*{20}{c}} {u} \\ {v} \\ 1 \end{array}} \right] = \frac{1}{{{{{\textit{z}}}_2}}}{K}({RP} + {t}) = \frac{1}{{{{{\textit{z}}}_2}}}{K}({\exp}(\xi ^\wedge){P})$

(12)

其中, z₁是空间点P在第一帧图片I₁的深度, z₂空间点P在第二帧I₂的深度, K为无人机相机的内参矩阵, ξ为t, R对应的代数.

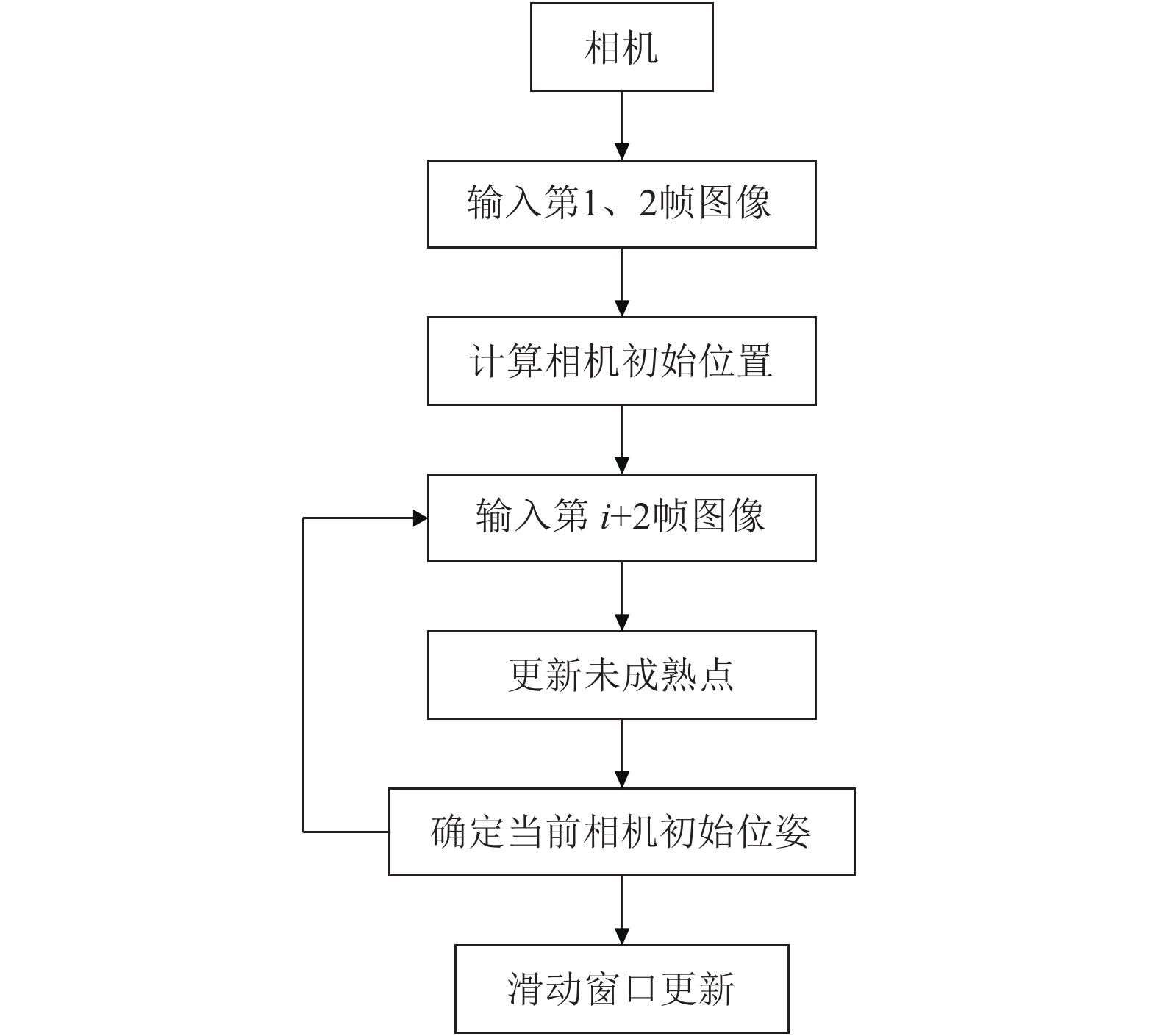

在VO中对每一帧图像的流程如图11所示.

(3)后端优化

DSO中滑动窗口关键帧与其相连的成熟点(地图点)构成了残差项, 建立了后端优化问题, 为了后端优化, 本文采用高斯-牛顿法进行迭代, 迭代过程中残差项会形成一个大的线性方程^[16]:

${{J}^{\rm T}}{WJ\sigma x} = - {{J}^{\rm T}}{Wr}$

(13)

其中, r, W, J为残差权重和雅可比行列式, $ \delta x $ 是全局优化更新量. 在3D建模的过程中不断重构这个优化问题, 并保存优化后的结果.

3 实验结果 3.1 裂缝检测实验

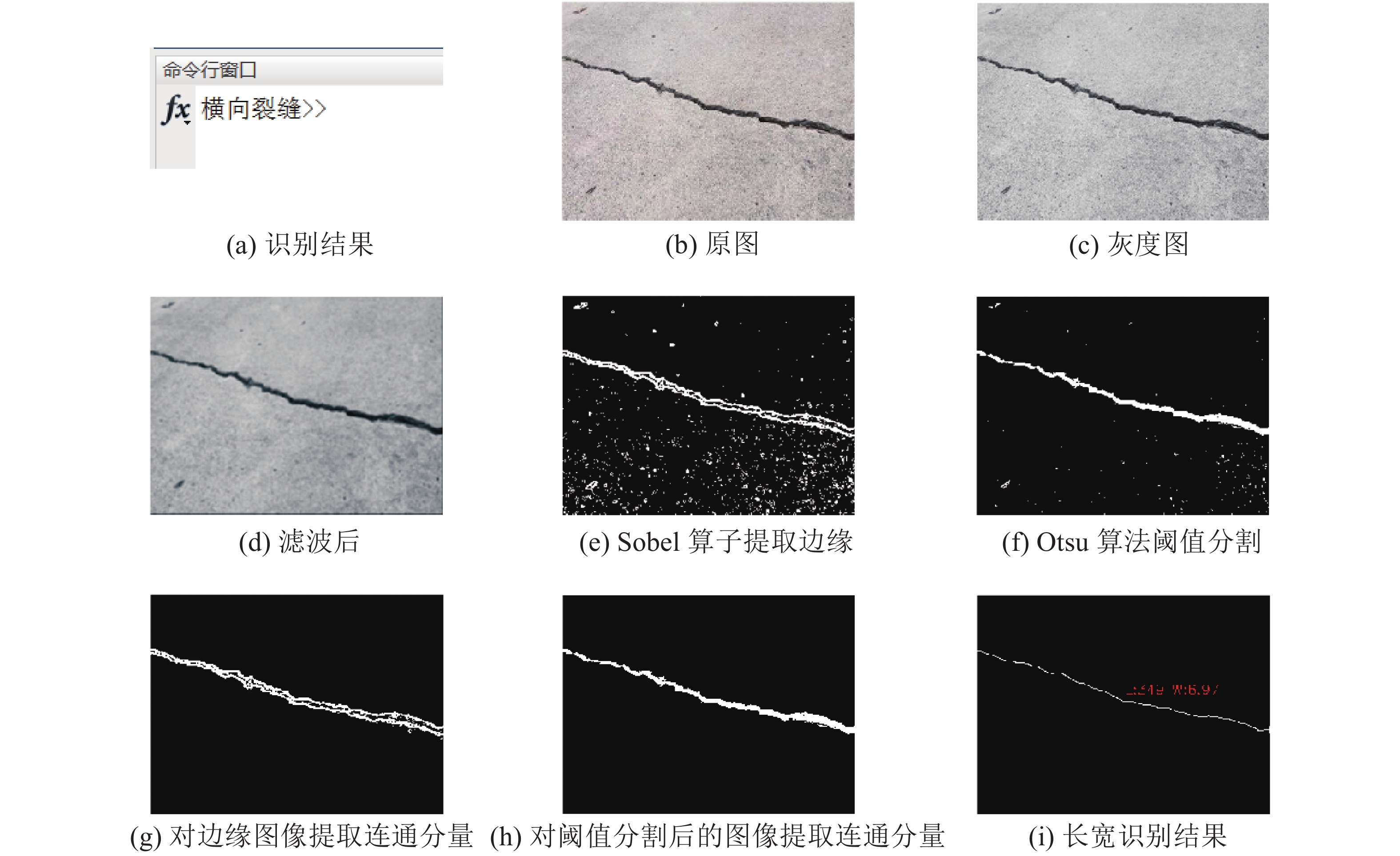

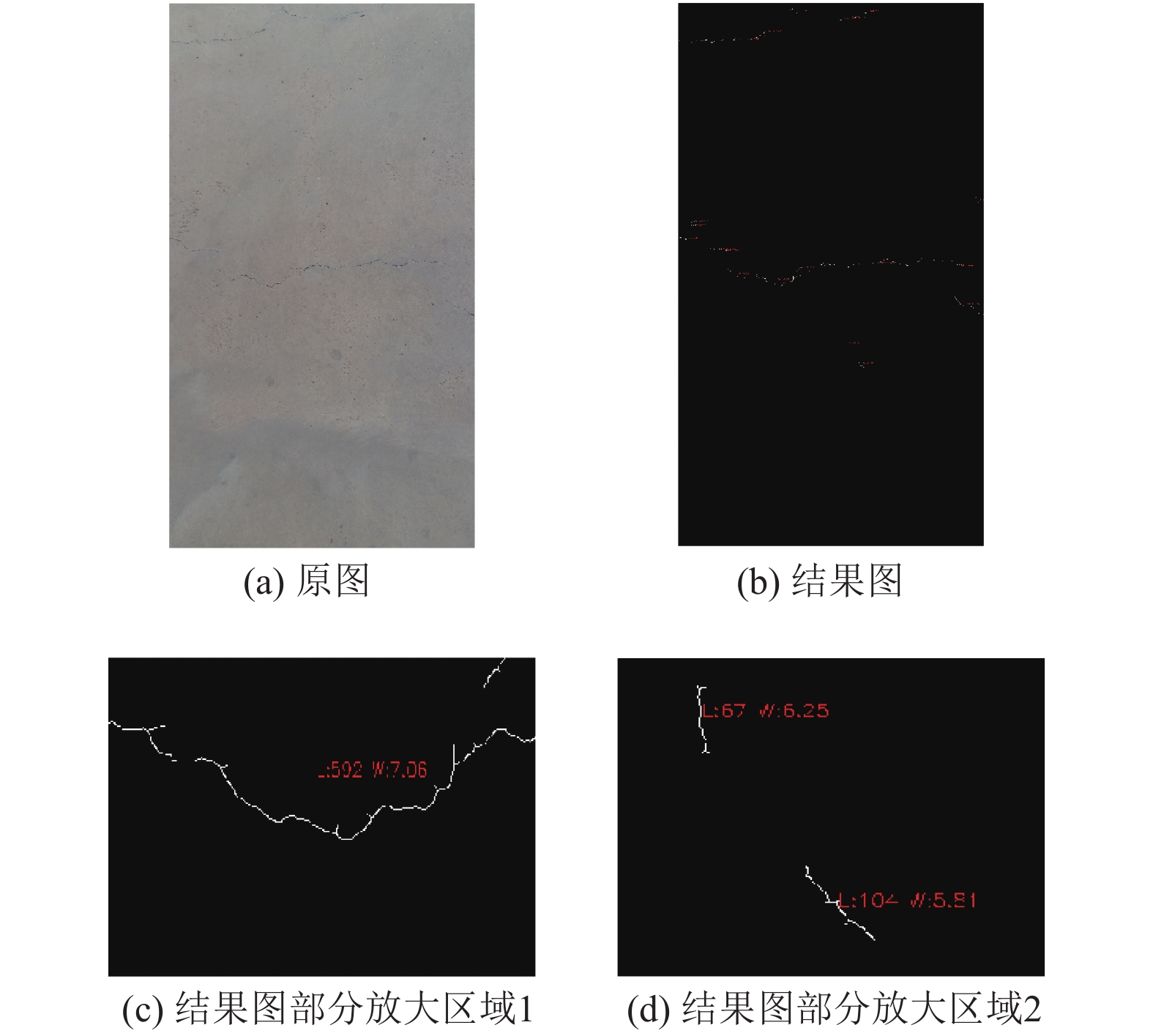

在西安市桥墩桥面出拍摄了200副裂缝图片, 100副水泥裂缝, 100副沥青裂缝, 依托2.2节所述理论方法, 基于Matlab平台进行了识别, 正确识别率高达93.3%, 精度较高, 对于病害能够及时检测到. 水泥, 沥青裂缝识别精度见表2和表3, 长宽计算精度见表4, 部分检测结果见图12.

3.2 建模实验

本次实验地点为长安大学的桥梁柱, 该桥梁柱与桥墩具有相同的特征, 因此选用此柱模拟桥梁桥墩以检验建模效果, 通过大疆M210-RTK采集视频, 结合上述DSO法, 在Ubuntu 16.04系统中完成了程序设计进行3D建模. 效果图如图13和图14.

4 结语

本文针对桥梁裂缝病害检测, 提出了基于无人机的桥梁三维重构及检测系统, 针对此系统提出了相应的检测方法:

(1)获取图像数据, 本文基于无人机采集, 方便灵活且安全高效.

(2)裂缝检测, 对无人机采集回来的图片进行种类的识别和长宽的计算, 更为全面的了解裂缝信息, 对超标的裂缝及时封闭处理.

(3)本文用DSO 法进行三维立体式模型构建, 对桥梁全貌可以有直观的了解, 对检测出来的裂缝按照之前划分好的对应标号可在3D模型中直观了解到病害的具体方位, 对维修人员工作前的方案制定有一定帮助.

(4)本文在进行桥梁裂缝病害检测时采用工业级无人机获取数据, 并将二维与三维相结合, 可实现对裂缝检测并确定其大概方位. 对复杂桥梁的裂缝病害检测具有高效, 直观, 易实现的现实意义.
