从图片中进行2D人体姿势估计是许多计算机视觉高阶任务的基础, 例如动作捕捉, 手势识别和活动识别等. 在神经网络出现之前就有很多基于图结构模型(pictorial structure model)的方法[1-7]试图去解决这个问题. 但是随着卷积神经网络和大规模数据集的出现, 可以让网络模型即使在苛刻的场景中也表示出良好的预测效果, 而无视人体姿势的约束和大的外观的变换. DeepPose[8]首先将卷积神经网络带入人体姿势估计领域, 就优于所有的传统方法. 之后Tompson[9]使用回归热点图方法来取代直接回归坐标值, 目前大部分网络都是直接使用均方损失函数回归热点图的方式来进行学习, 并未考虑到热点图中前景和背景之间像素点不均衡问题, 会导致网络倾向学习背景, 影响网络的性能.
所以本文提出了一个改进的损失函数去解决热点图中前景和背景之间样本不均衡问题, 并命名为聚焦均方损失函数, 通过对前景赋予高权重, 背景赋予低权重, 使得网络学习的重心放在前景部分, 减少背景对网络性能的影响.
本文组织如下: 在第1节简要介绍人体姿势估计领域经典网络. 第2节介绍所提出的聚焦均方损失函数, 并于均方损失函数对比, 以分析其优点. 第3节为实验部分, 通过实验验证我们所提出的聚焦损失函数在公开数据集MPII[10]和MSCOCO[11]上的性能. 最后在第4节我们对全文工作做了总结与展望.
1 相关工作深度学习出现之前人体姿势估计的主流模型一直是基于树形结构的图模型, 通常是基于Felzenszwalb和Huttenlocher所提出的高效的图结构方法[12]. 但是随着卷积神经网络和大规模数据集的出现, 深度学习方法主要占据主流. DeepPose首先将卷积神经网络应用于人体姿势估计领域, DeepPose网络是基于AlexNet[13]结构, 直接回归坐标点. 之后Tompson等提出使用网络回归热点图的方法来替代直接回归坐标点值. 回归热点图的优势在于: 可以让网络全卷积, 减少参数量, 并捕捉关键点之间的相关关系以及前景与背景之间的对比关系. CPM[14]网络使用级联网络去逐级精化网络的预测效果, 同时生成center map来约束网络, 把响应归拢到图像中心. HourglassNet[15]网络由多个Hourglass Block串联而成, 每个block之间加入损失函数, 进行中间监督, 防止因为网络过深导致的梯度消失. 低分辨率的特征图拥有较大的感受野, 捕捉图像的全局特征, 高分辨率的特征图拥有较小的感受野, 捕捉图像的局部特征, 进行信息交融. 微软提出了基于Hourglass改进的Pose_Resnet[16], 将反卷积层替换原网络的上采样层, 并剔除shortcut支路, 并只使用一个block就得到SOTA (State Of The Art)效果. 之后微软又提出了全新的网络HRNet[17], 其主干网络保持高分辨特征图不变, 此时高分辨特征图不是从低分辨特征图上采样或者反卷积得到的, 这样可以保留更多细节信息, 以获得更丰富的局部特征信息, 分支网络进行降采样以获取全局特征, 之后再将分支网络的特征图上采样后与主干网络进行信息交互, 因此预测的热点图更加准确. OpenPose[18]使用向量(Part Affinity Field, PAF)对关键点进行建模, 其网络分成两支, 同时预测热点图和PAF, 根据回归得到的PAF对关键点进行聚类.
2 聚焦均方损失函数目前人体姿势估计领域的网络都是通过回归热点图来完成训练的, 将各关键点的空间位置标识为前景, 其他像素点即为背景. 每张热点图对应一个关键点, 数据集图片中标识多少关键点, 则网络需回归相应的热点图数. 所回归的热点图中前景部分一般使用高斯函数来计算像素点值, 如式(1)所示:
| $ f = {e^{ - \frac{{{{\left( {x - {x_0}} \right)}^2} + {{\left( {y - {y_0}} \right)}^2}}}{{2 \times {\delta ^2}}}}} $ | (1) |
其中, x0, y0是高斯核中心坐标, x, y是当前坐标, δ
|
图 1 热点图 |
图1形象地展示了一个标准的热点图, 高斯核(中心亮斑部分)只占据热点图全部像素的很小一部分. 而当前大部分网络算法都直接使用均方损失函数直接计算预测的特征图与所标注的热点图像素值之间的欧式距离, 并没有考虑到高斯核与背景像素点不均衡问题. 假设网络所回归的热点图大小为64×64像素大小, 高斯核的大小设置为13×13像素大小, 这样前景与背景的比例为169:3927 (0.00430), 故背景占据了热点图的绝大部分的像素点, 而当前网络直接使用均方损失函数, 计算标注热点图与网络预测热点图的欧式距离, 使得网络平等地对待前景与背景, 可能导致网络更加倾向于回归背景而非前景, 降低了网络的识别率.
而在目标检测领域同样存在着类似的不均衡问题. 在检测网络的起始阶段, 需要通过SS (Selective Search)或卷积网络生成一系列的候选框(Proposal), 在后续阶段根据一些规则, 对这些候选框执行保留, 合并或抛弃等操作, 最后得到网络的检测结果. 但是所生成的候选框大部分都是被合并或抛弃的, 对最终检测结果没有贡献, 即是负样本. 例如在Faster-R-CNN[19]网络的起始阶段会生成约2000个候选框, 但是正样本候选框可能只有几个, 正负样本比例严重失衡. 为解决这个问题, 有学者在交叉熵损失函数(如式(2)所示)的基础上, 提出了focal loss[20], 根据标注标签对损失函数赋予权重, 使得降低了大量简单负样本在训练中的所占比重, 数学形式如式(3)所示.
| $ {{ Cross}}\_{{E}}ntropy\_Loss = \left\{ {\begin{array}{*{20}{l}} {{{\log }_2}y'}&{y = 1}\\ {{{\log }_2}(1 - y')}&{y = 0} \end{array}} \right. $ | (2) |
| $ {{Focal}}\_{\mathop{ Loss}\nolimits} = \left\{ {\begin{array}{*{20}{l}} { - \alpha {{\left( {1 - {y^{\prime} }} \right)}^\gamma }{{\log }_2}{y^{\prime} }}&{y = 1}\\ { - (1 - \alpha ){y^{\prime \gamma }}{{\log }_2}\left( {1 - {y^{\prime} }} \right)}&{y = 0} \end{array}} \right. $ | (3) |
式(3)是focal loss的数学形式, 其中α是平衡因子, 以平衡正负样本不均衡问题, y是标注标签数据,
本文亦受目标检测领域中focal loss所启发, 在均方损失函数的基础上进行修改, 增加前置权重, 根据热点图中各像素点值对损失函数赋予不同的权重, 使得网络更倾向于学习高斯核的位置, 对于回归背景位置则施予更大的惩罚.
| $ MSE\_Loss = \frac{1}{2}\sum\limits_{i = 1}^n {\left( {{{y'}_i} - {y_i}} \right)} $ | (4) |
| $ FMSE\_Loss = \frac{1}{2}\sum\limits_{i = 1}^n {{{\left( {{y_i} + \delta } \right)}^\gamma }\left( {{{y'}_i} - {y_i}} \right)} $ | (5) |
均方损失函数和聚焦均方损失函数的数学形式分别如式(4)和式(5)所示, 而各自函数图像如图2所示.
|
图 2 均方损失函数与聚焦均方损失函数图像 |
在式(4)中, yi为标注标签,
在式(5)中, 我们在均方损失函数的基础上加入了
为探究本文所提出的聚焦均方损失函数的γ值对网络性能的影响影响, 我们在MPII公开数据集上使用HouglassNet作为实验网络, 设置不同的聚焦均方损失函数γ值, 并固定其他实验条件, 得到最终实验结果如图3所示.
|
图 3 聚焦均方损失函数的γ值影响 |
观察实验结果图3可以得到, 当γ=0时, 此时聚焦均方损失函数退化为普通的均方损失函数, 在训练200轮后, 网络在验证集上的成绩为88.6. 而γ=1时, 所提出的损失函数加速了网络的收敛速度, 并比使用均方损失函数的成绩提高了4.6的成绩, 达到了93.2. 当γ值继续增加, 网络的性能反而下降, 这说明背景信息同样可以帮助网络定位关键点位置, 而此时聚焦损失函数把过多的权重分配给前景, 背景在损失函数中所占过低, 网络丢失了背景信息, 导致关键点定位精度, 因此一个合适的γ值是非常重要的.
所以在本文的后续实验部分, 我们设置聚集均方损失函数的γ为1.
3 实验及分析本节详细介绍实验结果以及分析, 首先简单介绍实验所使用的网络, 之后在介绍实验配置, 展示实验结果并做出相应的分析.
3.1 实验所选用的网络本文实验使用沙漏网络(HourglassNet)和高分辨率网络(HRNet)作为基准网络, 来测试我们所提出的聚焦均方损失函数的有效性.
沙漏沙漏网络(HourglassNet)是一种新颖的卷积网络架构, 利用多尺度特征来捕捉人体各个关键点的空间位置信息, 网络结构形似沙漏状, 重复使用top-down到bottom-up来推断人体的关节点位置. 每一个top-down到bottom-up的结构都是一个stacked hourglass模块(Hourglass Block), 并在每个Block之间都加入loss进行中间监督, 以防止网络过深导致梯度消失. 考虑到参数问题, 本文中我们使用含有8个沙漏模块的沙漏网络, 结构如图4所示.
|

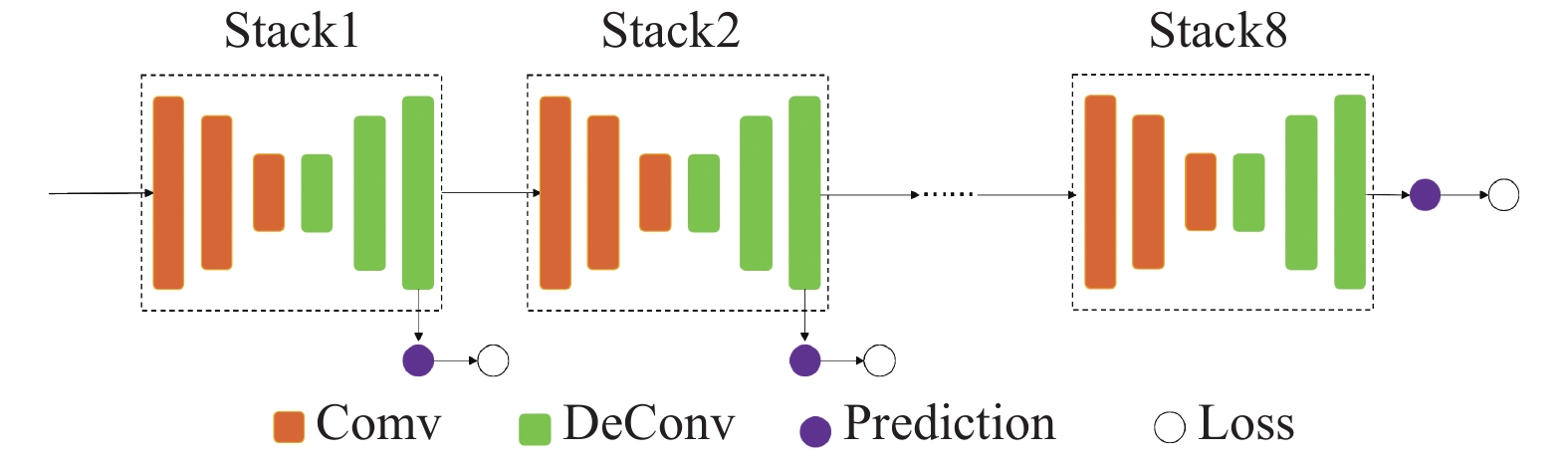

图 4 沙漏网络结构 |
沙漏网络主要由卷积层, Batch Normaliztion, 上采样层和skip connection, 激活函数选取ReLU.
而在HRNet网络的预处理阶段对图像进行提取特征, 之后逐步将高到低分辨率子网逐个添加以形成更多的阶段, 并将多分辨率子网并行连接. 网络进行了反复的多尺度融合, 以便每个高到低分辨率表示不断地从其他并行表示中接收信息, 从而获得丰富的高分辨率表示. 网络的高分辨率特征图不再是由低分辨率特征图上采样或反卷积得到, 而是在主干网上保持, 这样可以保留更多的细节信息, 网络所预测的关键点热点图在空间上的位置更加精确. 其网络结构如图5所示.
|
图 5 高分辨率网络结构 |
HRNet结构分为纵向Depth和横向Scale两个维度, 横向上不同分辨率子网络并行, 纵向上进行多分辨率信息融合, 从上到下, 每个stages分辨率减半, 通道数加倍.
3.2 MPII和MSCOCO数据集本文实验中我们选用MPII和MSCOCO为实验数据集, 并分别在各自评价指标下(PCKh@0.5和OKS)报告我们所提出的聚焦损失函数在应用在HourglassNet和HRNet网络的性能.
3.3 训练与测试信息训练阶段我们使用Faster-R-CNN作为人体检测网, 并将人体检测框的高度或者宽度拓展到固定宽高比为4:3, 然后从图片中裁剪人体检测框, 并调整图片到固定大小256×256像素大小. 对图片使用数据增强技术, 包括随机旋转([−30°, 30°]), 随机比例大小([0.65, 1.35]), 和随机左右翻转(p=0.5). 我们选用Adam优化算法, 在前10轮训练中使用较小的学习率(1e−6)对网络进行预热, 并在10轮之后学习率设定为1e−3, 之后分别在100轮训练后下降到1e−5和在150轮训练后下降到1e−6. 在200轮后训练过程结束.
测试阶段我们与训练阶段一致, 使用Faster-R-CNN作为人体检测网, 从图片中裁剪人体检测框, 并调整图片到固定大小和左右翻转, 输入到关键点检测网络中, 回归热点图. 我们通过平均原始图片及其翻转图片的网络回归的热点图来作为最终预测的热点图.
3.4 实验环境硬件信息: 4块Titan Xp 12 GB显卡, CPU: Intel Xeon E5-2620, RAM: 128 GB, DISK: 4 TB.
软件信息: 操作系统是Linux Ubuntu16.04, cuda环境是cuda9.0+cudnn7, 深度学习框架是Pytorch 1.0.0.
3.5 实验结果及分析根据前文设置的实验环境, 训练与测试信息等, 我们在表1报告在MPII数据集上的聚焦均方损失函数应用于HourglassNet和HRNet网络的实验成绩, 并在图5展示详细的训练与测试信息.
从表1可看出, 在MPII数据集上的PCKh@0.5评价标准下, 使用所提出的聚焦均方损失函数的HourglassNet比使用均方损失函数的在难以预测的关键点(Wrist和Ankle)分别提升了1.3和1.9的成绩, 而在易于预测的关键点上, 我们同样也提升了网络的性能, 平均成绩达到了88.0, 高于原有成绩87.5. 对于HRNet, 聚焦均方损失函数表现出相似的结果. 这充分说明了我们所提出的聚焦均方损失函数可以有效地帮助网络去学习那些困难的关键点, 提升了网络的性能.
|
表 1 MPII数据集上实验结果 |
通过图6可以看到, 在MPII数据集上使用聚焦均方损失函数的网络(HourglassNet和HRNet)在训练集和验证集上的准确率均比使用均方损失函数的网络的更高, 其在训练集上的准确率提升了1.2%, 验证集上提升了0.9%, 而且其loss的收敛的速度更快, 说明了聚焦均方损失函数可以有效地提升网络的性能. 我们又分别在表2和图4分别报告在MSCOCO数据集上的实验成绩和详细信息.
在MSCOCO数据集上的OKS评价标准下, 我们使用所提出的聚焦均方损失函数的HourglassNet相比比于直接使用均方损失函数的精准率(AP)和召回率(AR)分别提升了0.021和0.020的成绩, 并可以看出聚焦均方损失函数提升了AP(M)和AR(M)成绩, 说明网络有助于学习那些小的人体关键点. 对于HRNet, 聚焦均方损失函数分别提升了0.09的AP成绩和0.07的AR成绩.
通过图7可以得到, 在MSCOCO数据集上使用聚焦均方损失函数的HourglassNet和HRNet网络模型在训练集和验证集上的准确率均比均方损失函数的更高, 准确率分别提升了2.1%和0.8%, 召回率分别提升了3.4%和1.2%, 而且其loss的收敛的速度更快且值更小. 使用聚焦均方损失函数的loss震荡也比使用均方损失函数要小. 本文所提出的聚焦均方损失函数可以有效地提升网络在MSCOCO数据集上的预测精度. 图8是关键点检测结果示例.
|
图 6 MSCOCO数据集上训练与验证信息 |
|
|
表 2 MSCOCO数据集上实验结果 |
|
|
图 7 MSCOCO数据集上训练与验证信息 |
|
图 8 关键点检测结果示例 |
4 总结与展望
文中提出的方法并不像大多数方法那样对网络结构进行修改来提升准确率, 而是重新设计损失函数来解决热点图中前景和背景之间不均衡问题, 让网络学习的重点放在前景中高斯核部分, 减少背景噪声对网络性能的干扰. 之后将所提出的聚焦损失函数应用在经典网络(HourglassNet和HRNet), 展示了在公开数据集(MPII和MSCOCO)下的实验结果, 从各个角度对实验结果进行了分析, 证明了本文提出的聚焦损失函数具有较高的精度和鲁棒性.
在未来的研究工作中, 我们将会在其他的网络模型上进行实验, 用于验证聚焦均方损失函数的实用性和鲁棒性. 同时, 针对如何对网络结构本身进行设计和改进来提升性能, 也需要在未来的科研中更加深入的研究.
