近年来, 行人检测在众多领域得到了广泛的发展, 日渐成为计算机视觉和模式识别领域中的关键问题. 然而, 由于行人身材和姿态多样性、光线多变、背景复杂等原因, 使得行人检测依旧是计算机视觉研究的热点与难点^[1-3].

自2005年, Dalal等人^{[4, 5]}提出了方向梯度直方图(HOG)特征后, 行人检测技术进入快速发展阶段. HOG特征用于描述图像中像素值的梯度信息, 该特征对行人边缘信息描述充分, 对光照变化不敏感, 目前仍是行人检测领域中应用最广泛的特征算子. Dalal等人提出的HOG特征结合支持向量机(SVM)分类器的行人检测方法在INRIA数据集上检测精度达90%, 但是检测速度非常慢. 在Dalal等人的研究成果基础上, 学者们纷纷提出了改进方法.

为了提高检测精度, 陈锐等人^[6]提出了一种利用主成分分析法(PCA)对HOG特征进行降维后与局部二值模式(LBP)特征进行融合, 再使用SVM分类器进行分类的行人检测框架, 组合特征的检测方法比单一特征的检测方法更精确^{[7, 8]}. 李盈盈等人^[9]提出了一种更精确的行人检测方法, 该方法将LBP特征、CSS特征^[10]和HOG特征进行结合, 采用Adaboost^[11]分类器进行行人检测, 提高了在INRIA数据集检测的识别率, 但由于提取特征种类增加导致检测速度变得极其慢.

为了提高检测速度, Chen PY等人^[12]尝试从硬件层面改善, 提出了一种用于HOG特征提取的低成本高速硬件实现, 仿真实验表明, 它需要更少的硬件成本并且实现更快的工作速度. 龚露鸣等人^[13]提出一种用于视频流的快速行人检测方法. 该方法首先利用基于高斯模型的背景差分法进行运动目标提取, 然后在对运动目标进行人体识别, 通过缩小检测区域的方式提高了行人检测的速度, 达到可在视频流进行实时行人检测的目的.

此外, 近年来深度学习的算法在行人检测上的应用也越来越广泛, 基于深度学习的行人检测算法^[14-17]在速度和准确率上普遍优于传统机器学习算法, 但对硬件性能要求较高.

综上所述, 现有的HOG特征的研究和改进都是从外部寻找其他手段提高检测精度和检测速度, 而本文是从图像本身和HOG特征内部出发增强图像和HOG特征的表达能力.

1 HOG特征

HOG特征即方向梯度直方图特征, 是一种通过目标边缘密度的分布来对目标形状进行描述的特征算子, 被广泛应用于计算机视觉和图像处理中. HOG特征提取的方式是依次提取目标局域特征再进行串联, 所有的提取工作只在目标局部区域进行, 避免了光照和图像几何形变的影响. 因此, HOG特征具有良好的几何不变性和光照不变性. 此外, HOG特征通过串联局部信息描述目标整体形状的方式对目标姿态的变化具有很好的宽容度. 在行人检测中, 只要人体姿态大致不变, 小幅度的肢体动作不会对检测效果产生影响. 因此, HOG特征特别适用于行人检测.

HOG特征的基本单位为细胞单元(cell), 每个cell由 $n \times n$ 个像素组成, $N \times N$ 个cell组成一个块(block), 具体特征提取过程如图1所示. HOG特征的提取以block尺寸的滑动窗口为掩码, 进行滑窗扫描提取, 具体步骤为.

1) 将彩色图像转换为灰度图像, 使用Gamma校正法^{[18, 19]}对图像进行归一化处理, 计算经Gamma校正后的图像中像素的水平和垂直梯度;

2) 其次将梯度方向分为九个区间, 如图2所示, 建立梯度直方图统计cell在每个区间梯度幅值的分布情况, 生成的9维特征向量为该cell的特征描述子;

3) 将block内所有cell的特征描述子串联起来并进行归一化处理, 生成该block的特征描述子;

4) 将所有block的特征描述子串联起来得到输入图像的HOG特征向量f.

2 增强型HOG 2.1 预处理操作

计算每个像素在整个图像上的全局对比度, 即该像素与图像中其他所有像素在颜色上的距离之和作为该像素的增强值, 得到新的图像.

图像I中某个像素 ${I_k}$ 的增强值计算公式如下:

$SalS({I_k}) = \sum\limits_{\forall {I_i} \in I} {\left\| {{I_k}} \right.\left. { - {I_i}} \right\|} {\rm{ = }}\left\| {\left. {{I_k} - {I_1}} \right\|} \right. + \cdots + \left\| {\left. {{I_k} - {I_N}} \right\|} \right.$

(1)

其中, ${I_k}$ 为灰度值, 取值范围为 $\left[ {0,255} \right]$ ; $N$ 表示图像中像素的数量. 给定一张图像, 每个像素的颜色值已知, 假定 ${I_k} = {a_m}$ , ${f_n}$ 表示图像中第 $n$ 个像素的频数. 则上式可重构:

$SalS({I_k}) = {f_0}\left\| {\left. {{a_m} - {a_0}} \right\|} \right. + \cdots + {f_{255}}\left\| {\left. {{a_m} - {a_{255}}} \right\|} \right.$

(2)

$SalS({a_m}) = \sum\limits_{n = 0}^{255} {{f_n}\left\| {\left. {{a_m} - {a_n}} \right\|} \right.} $

(3)

${g_{b,{\rm {ave}}}} = \frac{{\displaystyle\sum\limits_{c = 1}^n {{g_{c,{\rm {sum}}}}} }}{n}$

(4)

${g_c} = \left\{ \begin{array}{l} {a_1}{g_c}(x,y),\;{g_c}(x,y) < \dfrac{1}{5}{g_{b,{\rm {ave}}}}\; \\ {a_2}{g_c}(x,y),\;\dfrac{1}{5}{g_{b,{\rm {ave}}}} \le {g_c}(x,y) \le \dfrac{2}{5}{g_{b,{\rm {ave}}}} \\ {a_3}{g_c}(x,y),\;\dfrac{2}{5}{g_{b,{\rm {ave}}}} \le {g_c}(x,y) \le \dfrac{3}{5}{g_{b,{\rm {ave}}}} \\ {a_4}{g_c}(x,y),\;\dfrac{3}{5}{g_{b,{\rm {ave}}}} \le {g_c}(x,y) \le \dfrac{4}{5}{g_{b,{\rm {ave}}}} \\ {a_5}{g_c}(x,y),\;{g_c}(x,y) > \dfrac{4}{5}{g_{b,{\rm {ave}}}} \\ \end{array} \right.$

(5)

其中, ${g_{b,{\rm {ave}}}}$ 表示当前block内cell幅值的均值, ${g_{c,{\rm {sum}}}}$ 表示当前cell内梯度值, $n$ 为block内cell的个数. 式(5)为block内cell的幅值具体调整方式, 其中 ${g_c}\left( {x,y} \right)$ 表示当前block内 $\left( {x,y} \right)$ 位置cell的梯度值; ${a_1},{a_2},{a_3},{a_4}$ 和 ${a_5}$ 为调整系数, 经实验分析后在本文取 ${a_1} = 0.6$ , ${a_2} = 0.8$ , ${a_3} = 1$ , ${a_4} = 1.2$ 和 ${a_5} = 1.4$ .

提取经过预处理后图像的HOG特征, 从增强特征对比度角度对HOG特征进行改进, 提出了增强的HOG(Enhanced HOG, EHOG)特征. 增强HOG特征对比度的方法是在提取HOG特征后, 按照式(4)计算出当前block的梯度值均值. 再按照式(5)对该block内每个cell的梯度值做出调整. 之后串连调整过的cell特征描述子得到block的特征描述子. 最后将所有block的特征描述子串连得到EHOG特征.

经过特征增强处理, 梯度直方图中梯度值小的bin得到进一步压缩, 梯度值大的bin得到进一步放大, 直方图的方差增大, 对比度显著增强. 为进一步分析EHOG特征相较HOG特征的变化, 本文提取INRIA数据集中一张图片的HOG特征和EHOG特征进行可视化分析, 如图3所示.

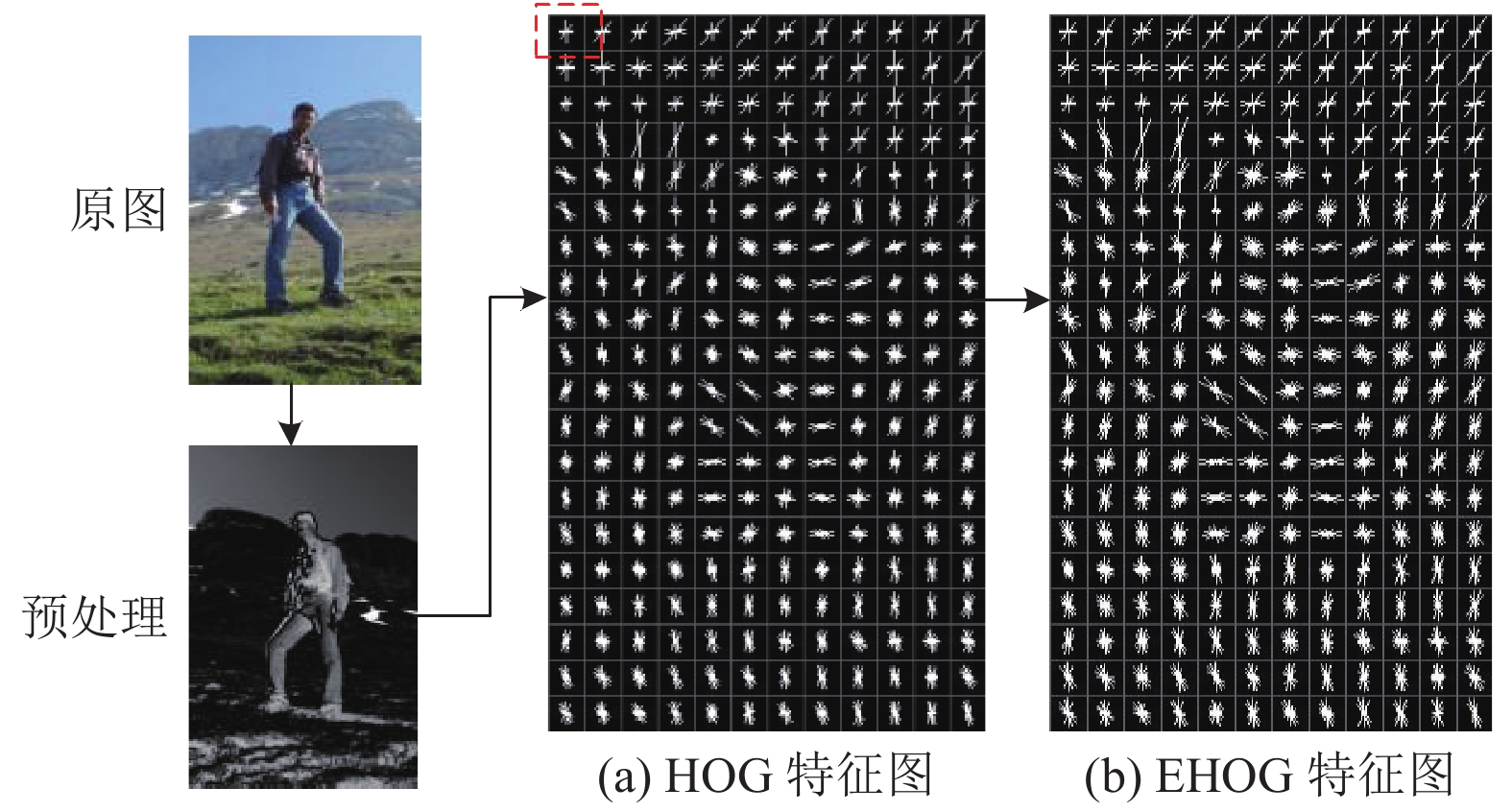

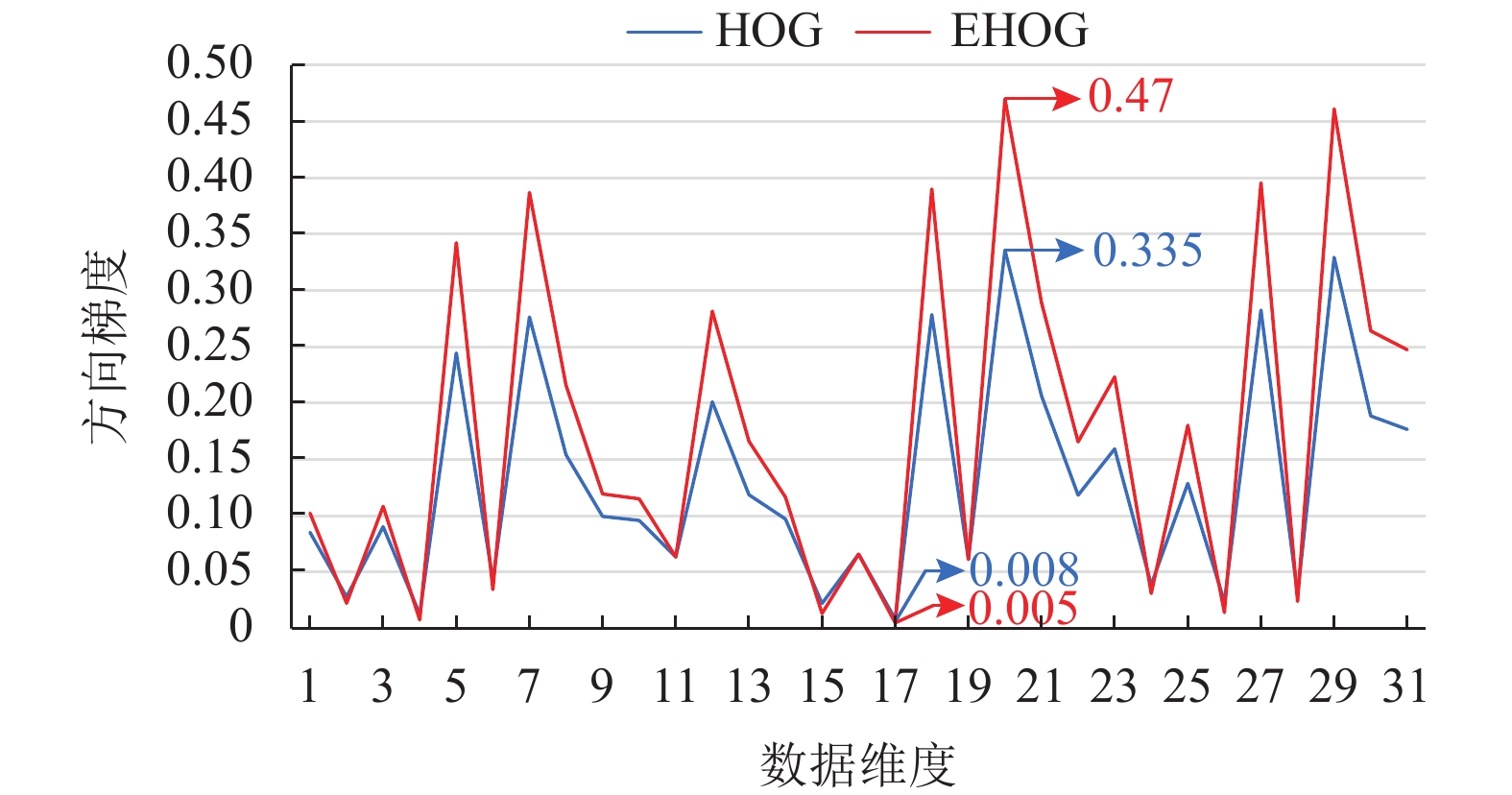

图3中, 每个红色虚线区域代表一个cell单元, 由图3(a)与图3(b)比较可以很直观地看出经过特征增强处理, cell单元内各方向梯度值在保持原有趋势前提下, 对比度显著增大, cell单元特征描述子的局部描述能力得到增强. 图4从数据角度很好的反应了这一点, HOG特征整体变化趋势与EHOG特征保持一致但对比度得到增强, 如维度17位置对应特征分别为0.005和0.008, 仅相差0.003; 最大特征值与最小特征值之差由0.335提高到0.470, 较未进行特征增强之前增长了40.3%.

算法1. EHOG特征获取

Input: imgGray: 原始图像对应的灰度图

Output: fOut: EHOG特征

hist ← imgGray中出现像素灰度对应的频数

设置一个用于保存0到255各灰度值对应的增强值的对象dist

for i ← 0 to 255 do

dist[i] ← 根据hist利用式(3)求出增强值

end

rows ← imgGray的高度

cols ← imgGray的宽度

设置一个用于保存结果增强后结果的与imgGray大小相同的单通道图像imgEnhance

for i ← 0 to cols – 1 do

for j ← 0 to rows – 1 do

gray ← imgGray位于(i,j)位置的灰度值

将imgEnhance中位于(i,j)位置的像素设置为dist[gray]的值

end

end

对imgEnhance进行归一化处理

szCell ← 用于提取HOG的cell单元大小

szBlock ← 用于提取HOG的滑动窗口大小, cell的数量

szStep ← 用于提取HOG的步长, 为szCell的整数倍

f ← 根据szBlock、szStep和szCell在imgEnhance上滑动计算收集所有HOG特征numWindow ← (rows – szBlock×szCell)×(cols – szBlock×szCell)/(szStep×szStep) + 1

for i ← 0 to numWindow – 1 do

gCellSum ← 根据f中的信息计算当前窗口内cell梯度总和

gBlock ← 根据gCellSum利用式(4)计算出当前窗口内cell梯度均值

for j ← 0 to szBlock×szBlock – 1 do

gCellCur ← 格局f中的信息获取当前位置cell的梯度值

gCellAdp ← 根据gBlock和gCellCur利用式(5)计算出当前cell的调整值

将f中对应的cell位置的值设置为gCellAdp

end

end

fOut ← f

3 实验分析

本文实验的相关参数设置如下: cell大小为像素, block大小为cell, 滑动窗口采用固定大小为, 扫描步长为8个像素. 实验采用INRIA数据集进行实验分析, 部分示例图像如图5所示.

INRIA数据集中行人姿态多样, 背景复杂多变, 在行人检测领域该数据集认可度较高. 训练样本中正样本数量为2416个, 负样本数量为1218个; 测试样本中正样本数量为1126个, 负样本数量为453个. 硬件的运行环境设置为: Windows 7操作系统, Intel(R) Core(TM) i7-4770 CPU, 8 GB内存. 软件平台为Visual Studio 2015.

为验证本文提出的EHOG特征相较其他特征的优越性, 将EHOG特征和其他几种常用特征结合XGBoost分类器^{[20, 21]}进行实验对比, 实验结果见表1.

由表1可知HOG特征和本文提出EHOG在识别率和检测时间上明显优于其他特征. 相较HOG特征, 使用Haar和LBP特征训练所得的分类器识别率相对较低, 分别只有77.40%, 83.64%. 使用EHOG特征的识别率为95.49%, 较Haar和LBP特征分别提高了18.09%和11.85%, 较传统HOG特征提高了4.71%. 表1中最后一列是不同特征在与XGBoost分类器结合时所需的检测时间, 其中HOG特征所需最少, 为25.61 ms, 而本文提出的EHOG特征所需检测时间为30.85 ms与其接近, 但是识别率有明显的提升.

为了进一步检测XGBoost分类器较其他分类器的优越性, 本文将EHOG特征结合SVM分类器进行实验对比, 实验结果见表2和图6.

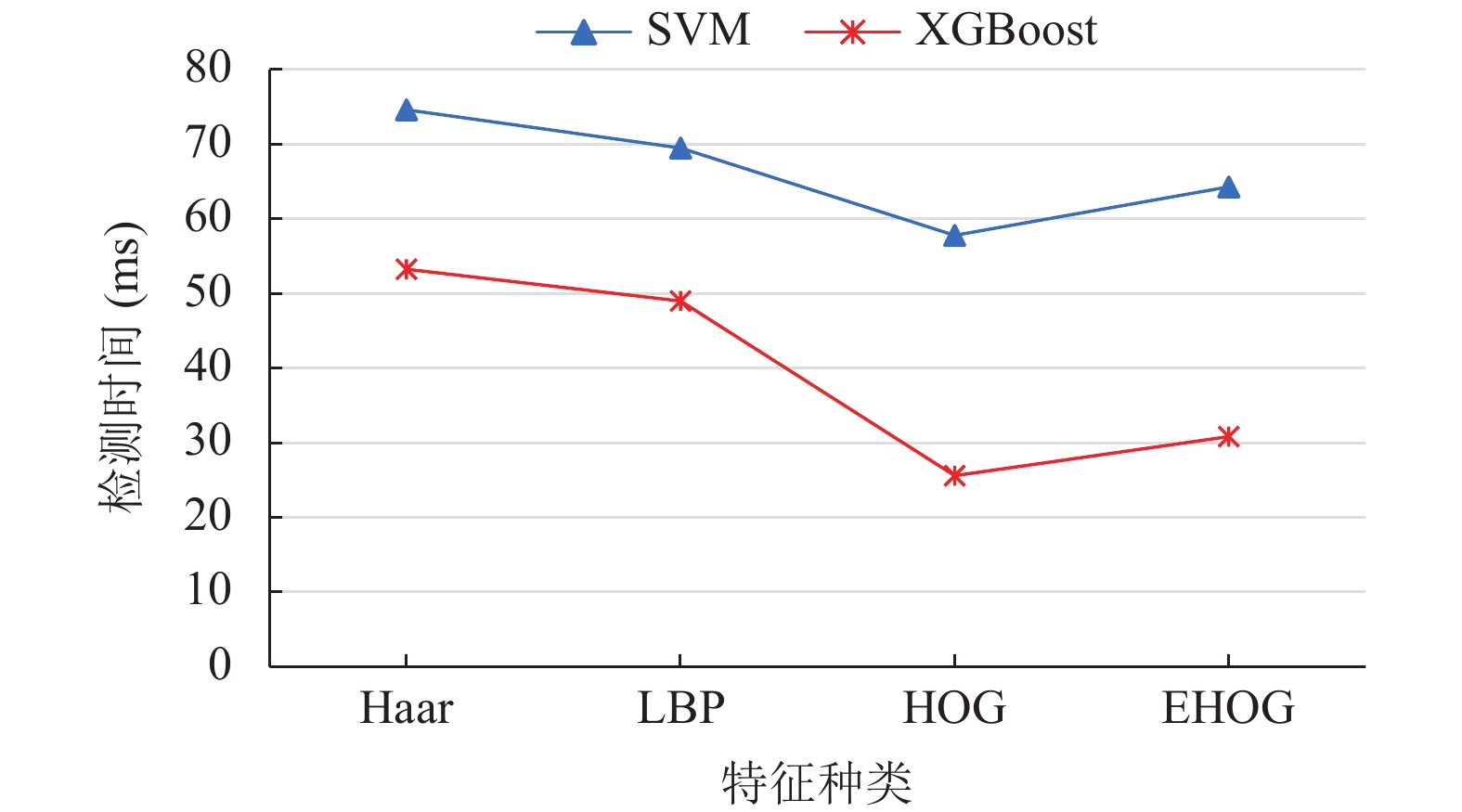

由图6可以看出, 不同特征结合XGBoost分类器普遍比SVM分类器所需的检测时间要少, 这是因为XGBoost分类器的多线程并行操作, 有效地降低了行人检测时间. 由表2可知, HOG特征在结合SVM分类器时所需的检测时间, 远远少于Haar特征和LBP特征, 而EHOG特征较HOG特征检测时间略有增加, 是因为提取EHOG特征之前对原始图像进行了预处理增加了时间开销, 但较传统SVM分类器, XGBoost分类器很明显的降低了检测时间.

4 结束语

行人检测具有极广泛的应用: 智能辅助驾驶, 智能监控, 行人分析以及智能机器人等领域. 从2005年以来行人检测进入了一个快速的发展阶段, 但是也存在很多问题还有待解决, 主要还是在性能和速度方面还不能达到一个权衡. 近年, 以谷歌为首的自动驾驶技术的研发正如火如荼地进行, 这也迫切需要能对行人进行快速有效的检测, 以保证自动驾驶期间对行人的安全不会产生威胁.

本文从预处理原始图像和增强特征对比度两方面对其做出改进, 提出了增强型HOG, 并基于EHOG特征结合XGBoost分类器的行人检测方法. 实验结果证明, 针对不同特征(Haar、LBP、HOG、EHOG), 本文提出的方法在识别率和检测速度方面有明显优越性.

本文下一步研究方向是, 针对遮挡问题改进检测算法, 在复杂环境下进一步提高检测精度提升检测速度.
