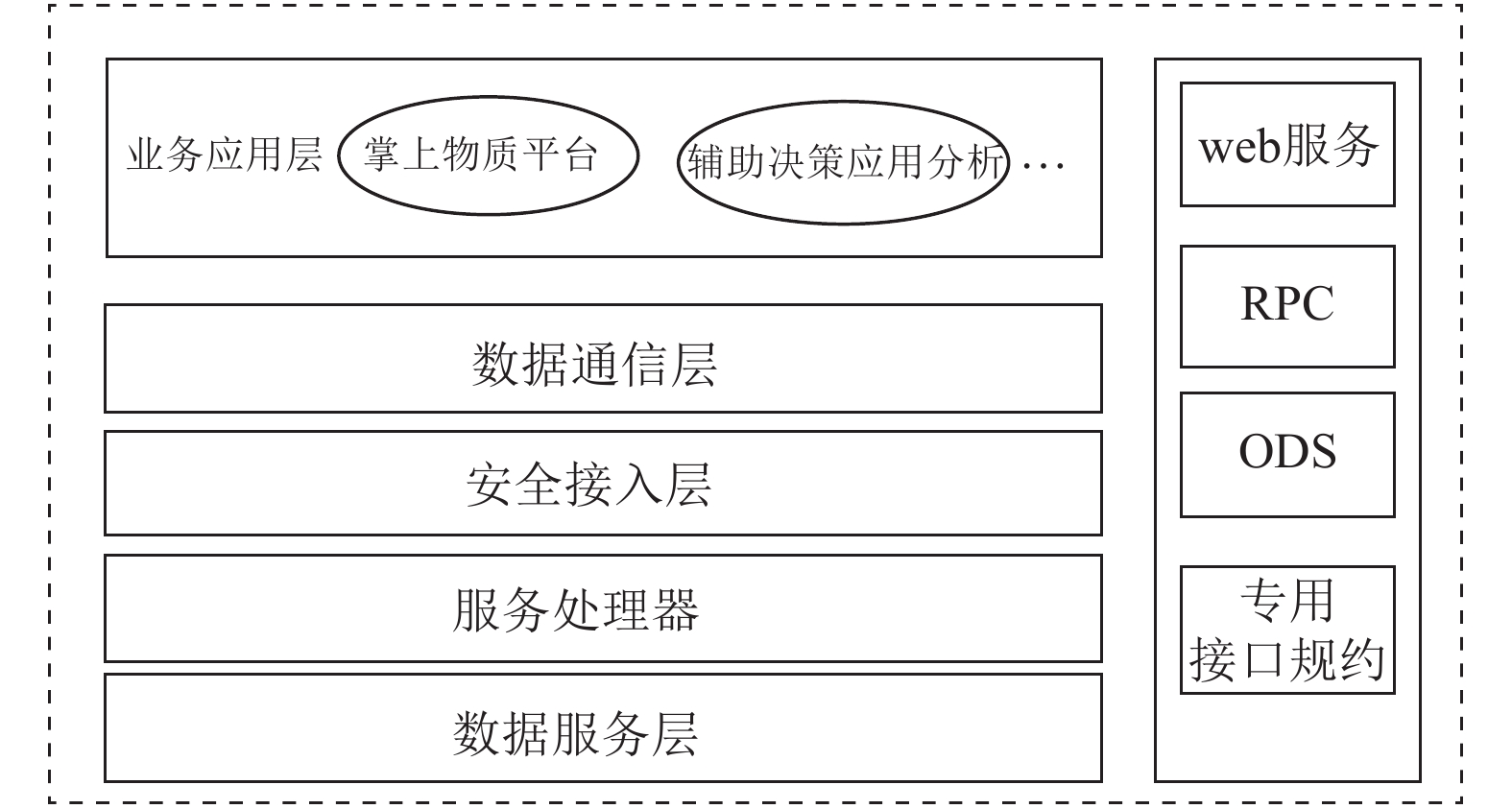

随着国民经济的不断发展电网基础设施建设的规模不断扩大, 国家电网对设备的需求量不断增加, 因此采购的设备量也在稳步增长. 同时, 在信息化不断发展的今天, 电网行业内的大数据特征也越来越明显. 电力系统作为一个庞大的生产系统, 每时每刻都在产生着大量的数据. 单就电力企业内部与电网建设、电网运行和电网检修相关的运行数据以及电网设备供应商的信用数据、区域经济发展数据等外部数据来说就已经很可观, 这些数据中蕴含着较多的商业信息, 如供应商的生产能力、履约能力等. 在大数据环境下, 运用数据分析方法对设备供应商进行全方位量化提取有价值的信息是十分有必要的. 本文阐述的主要内容来自于"东北国网供应商管理系统"中供应商辅助决策模块. 该模块主要用来为国网建立供应商企业信用评级、供应商设备选择推荐和供应商可长期合作可行性分析等多个功能, 系统结构简图如图1所示.

针对供应商管理方法的研究已经取得了不错的成果. 以研究过程中典型的三种方案为例来说, 张元新、宋婷等在专家打分的基础上提出了基于AHP-模糊综合管理^[1]的办法对电网物资供应商进行管理, 该方法结合专家打分和AHP层次分析法对供应商进行管理, 但是AHP层次分析法中各个因素的权重大小需要专家指定, 带有较强的主观性, 模型的鲁棒性较差, 并且对模型的泛化能力不强, 需要针对各个企业进行建模. 随着机器学习的兴起, 樊鹏^[2]提出了基于优化的xgboost-LMT模型, 该模型通过使用机器学习的自动化学习方法, 有效的缓解了AHP方法中主观性过强的问题. 同时席一凡、王超等将模糊神经网络^[3]应用于供应商管理中, 与xgboost-LMT相比模型的预测精度得到了提升, 但是以上两种机器学习的方法都是针对一个供应商的一个方面进行考察, 难以全方面真实的反应供应商的整体情况. 想要准确的对供应商进行刻画管理, 就需要充分考虑供应商的各方面. 基于以上的思考和调查, 提出了使用用户画像的方法对供应商进行管理的方案. 本文所述的辅助决策模块使用用户画像主要是基于以下考虑: 数据库中, 相关供应商的部分信息已经存在, 但比较散乱无法从数据库中直接获取有用的信息. 但将供应商的数据标签化后, 对供应商就有了一个直观的认识; 分析模块的多个需求发现, 使用用户画像十分有效. 供应商的企业形象是根据其商业行为不断变化的, 使用用户画像可以及时自动更新供应商的标签内容, 进而保持供应商整体形象的动态更新, 动态满足上层需求的调用. 基于以上思考构建了用户画像管理模块, 并在行业专家^[4–11]和大数据工程师的合作下构建了供应商的画像标签体系.

1 供货商画像标签体系构建

本文的标签体系分为三级标签, 其中一级和二级标签属于抽象标签, 没有使用意义, 只有统计意义, 在构建过程中只对第三级标签进行填充. 在选择标签时, 我们首先咨询企业管理专家和供应链管理专家在实际工作中常用的考察指标. 然后借鉴贺绍鹏^[4]、杨志和^[5]、徐晋^[9]等学者在标签选择时的经验. 最终推演得到, 要全面的考察一个供应商, 需要从供应商的产品和服务入手, 并且需要考虑企业的基本信息、信用记录和财务信息. 在最终确定三级标签内容时, 由相关行业专家来再次提炼标签尽可能减少标签间映射信息的交叉, 简化整个标签体系. 例如选择反应企业财务状况的标签时, 咨询了企业财务总监, 由专家结合我们实际需求进行标签的再次的提炼简化, 使得最终的标签体系具有更多的科学性和客观性.

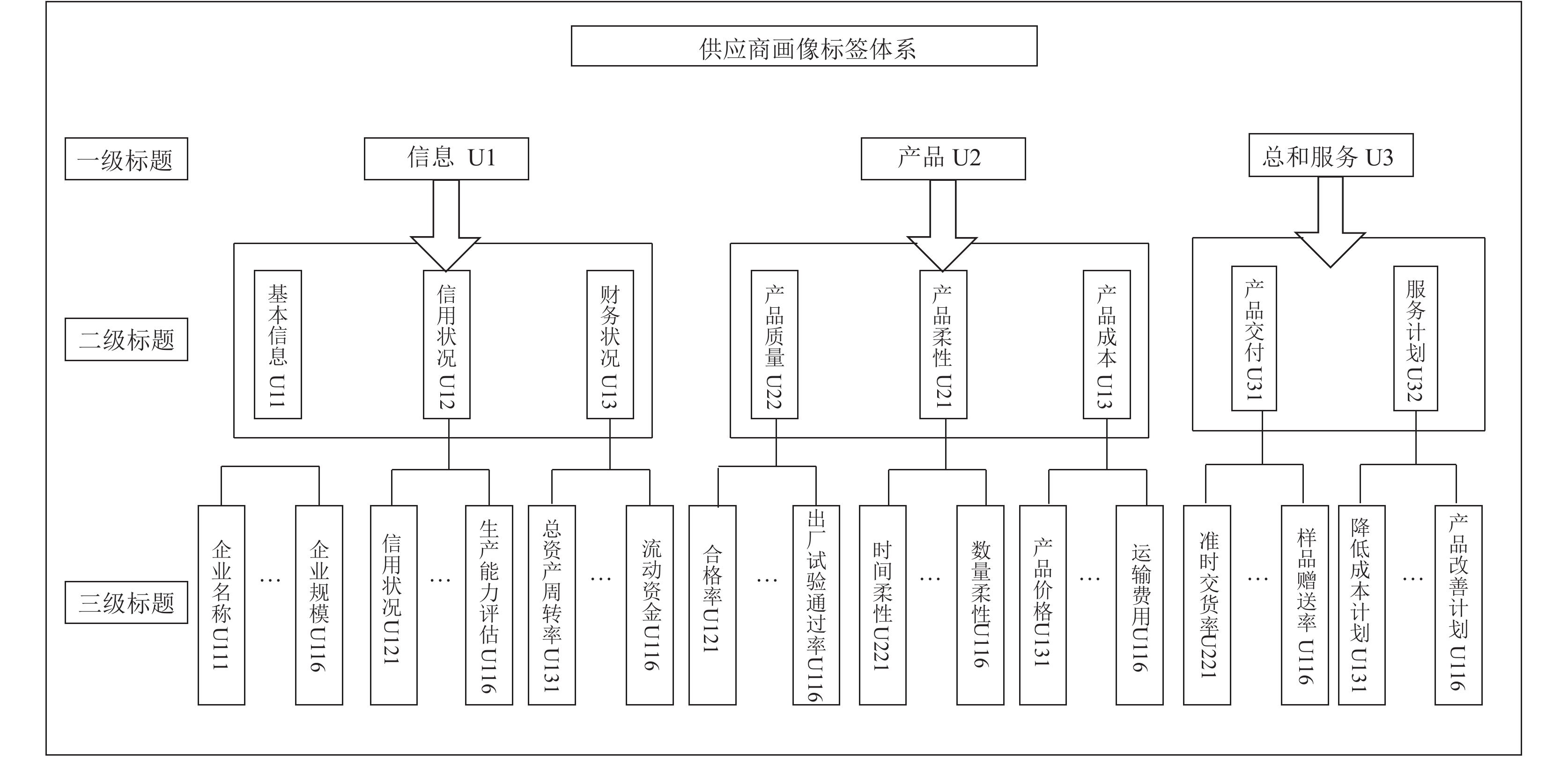

最终我们为供应商建立了图2所示(其中标号U表示该标签的代号)的三级标签体系.

1.1 标签体系分析 1.1.1 信息(U1)

一级标签信息(U1)下属有三个二级标签, 企业基本信息(U11), 信用状况(U12)和财务状况(U13), 图3所示.

企业基本信息(U11)下属企业简介(U111)、企业地址(U112)、企业官网(U113)和企业规模(U114)四部分. 信用状况(U12)下属信用中国(U121)至生产能力评估(U125)五个部分, 其中U121是指信用中国官方对一个企业的信用评估; U122表示建立合作关系后, 供应商履行合约的能力; U123指供应商企业参与的诉讼案件, 主要关注于诉讼案件的案由和最终的诉讼结果; U124指供应商企业具有的国家相关部门颁发的资格; U125是行业专家通过对企业的技术实力、生产装备和试验设备的考察给出的评估. 财务状况(U13)下属总资产周转率(U131), 资产负债率(U132)和流动资金(U133)三个部分.

1.1.2 产品(U2)

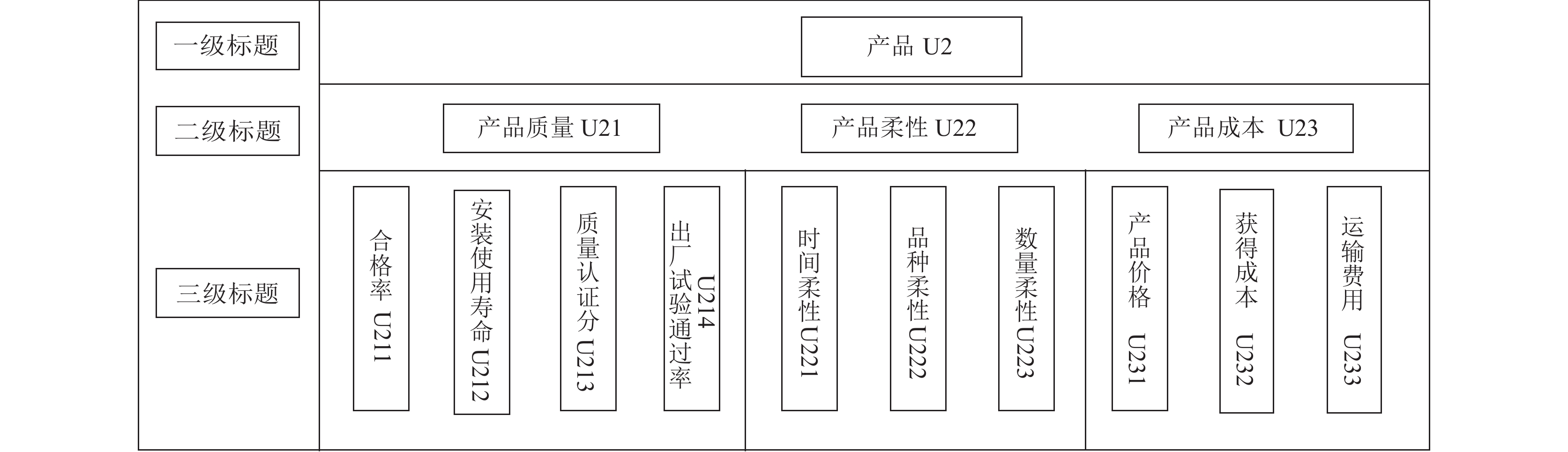

一级标签产品(U2)下面有三个二级标签, 产品质量(U21), 产品柔性(U22)和产品成本(U23), 如图4所示.

产品质量(U21)下属合格率(U211)至出厂试验通过率(U214)四个较为直观的标签. 产品柔性(U22)是指供应商在应对外部环境改变时有效的处理能力, 一定程度上反映了企业的承受能力. U221指供应商从接到产品需求单到正常送货到达时间可以调整的幅度; U222指企业在一定时期生产新产品的能力, 反映了供应商的产品研发能力; U223指企业一定时间可以承受的产品订购数量的变化能力. 产品成本(U23)下属产品价格(U231)、获得成本(U232)和运输费用(U233)三个标签, U232指企业在一次采购活动上整个链条的总成本, 也就是供应商将产品送达企业整个过程的费用.

1.1.3 综合服务(U3)

一级标签综合服务(U3)下面有两个二级标签, 图5所示. 产品交付(U31), 服务计划(U32).

产品交付(U31)下属准时交货率(U311)至样本赠送率(U315)四个标签. 其中U312表示供应商能否及时响应客户订单, 国网部分对订单的响应时间越来越敏感, 因此订单的响应能力很多程度上反应了供应商的交货能力. U314反应了可以节省的资金额度同时也可以测试产品供应的稳定性.

1.2 标签内容构建

用户画像构建标签分为事实标签和模型标签. 事实标签可以从数据库直接获取或者通过简单的统计得到. 这类标签的构建比较容易但需咨询行业专家给出具体的衡量指标比如U122, U124, U211, U212, U22, U23, U31和U32. 模型标签的构建是标签体系的核心需要机器学习和自然语言处理的知识, 如U111, U112, U113, U114, U121, U122, U123和U13.

1.2.1 事实标签构建

事实标签是指可以解释得到的标签, 具有可量化性. 选取代表性的几个标签来说明事实标签的构建过程.

(1) 合格率(U211)

在一定时间T内, 国网企业采购了M件某电力设备, 其中合格的产品数量为H. 则这一产品的合格率R如式(1)所示:

${R = }\frac{{H}}{{M}} \times 100{\rm{\% }}$

(1)

合格率是衡量产品质量的一个重要指标.

(2) 时间柔性(U221)

供应商相比正常到货时间可以调整的幅度为A, 合同送货时间为B, 则时间柔性R的计算如下:

${R = }\frac{{A}}{{B}}$

(2)

(3) 品种柔性(U222)

时间为T, 新产品的种类数量为 ${{N}_{{\rm{new}}}} $ , 产品品种总数为N, 则品种柔性的计算公式为:

${R = }\frac{{{{N}_{{\rm{new}}}}}}{{{T} \times {N}}}$

(3)

(4) 数量柔性(U223)

在一定时间T内, 企业可以生产产品的最大数量为 ${{N}_{\max }}$ , 最小数量为 ${{N}_{\min }}$ , 这段时间产品的平均需求量为 ${\overline {N} }$ . 则计算公式如下:

${R = }\frac{{{{N}_{\max }}{\rm{ - }}{{N}_{\min }}}}{{{T} \times {N}}}$

(4)

(5) 获得成本(U232)

在一定的时间T内单位产品的获得成本是P, 供应商的产品的成交价格是C, 采购量是N, 其所花费的订货费用是F, 其中的订货费用和企业与供应商合作的方式有关系, 如果采用供应商管理库存的方式, 那么企业的运输与库存就分给供应商, 订货费用是从供应商那里出厂的价格, 那么高额的运输和库存管理将由企业来承担.

${P = }\frac{{{C} \times {N + F}}}{{N}}$

(5)

(6) 订单响应能力(U312)

相关行业专家给出了刻画订单响应能力的评价指标描述, 如表1所示.

(7) 资质证书(U124)

资质证书评价表如表2所示.

分析以上举例发现, 事实标签的数据主要来自数据库, 并且对相关描述的指标构建也来自相关领域的专家. 但是在通过指标构建相应评分时, 为了防止加入过多的主观因素对后面标签的使用产生影响, 使用Sigmod函数作为相关标签的自动打分函数. 首先将函数变量初始化为–1, 然后根据与描述中各项的对应情况进行累加. 例如, 在订单响应能力评分中无详细的订单响应措施加0, 有订单响应能力加1, 得到良好执行的再加1, 执行情况若一般则加0.5, 有但是未执行的加0. 通过上述方式进行描述情况的表示, 然后送入Sigmod函数中得到打分结果. 将函数变量初始化为–1是为了将打分结果扩展到0~1之间. 这样在使用标签时就不用再次进行数据的归一化操作. 通过使用打分函数可以有效的避免专家直接打分中的主观因素, 使得标签内容更加客观可信.

1.2.2 模型标签的构建

模型标签的构建主要考虑两个方面, 标签内容来源和算法的选择. U111, U112, U113, U114, U123, U124来自网站企查查, 该网站数据整合自官方数据库真实全面. U122一部分信息来自北极星电力新闻网的电力供应商专栏, 另一部分来自数据库中过去合作的信息. U121来自网站信用中国的评分. U13标签是非必要生成标签, 如果供应商是上市企业则通过发布的年报得到, 非上市公司则不予生成.

(1) 部分关键算法

① 中文分词

中文不同于其它语言, 中文表达的基本单位是词而不是字, 所以要想理解中文首先将句子划分为词. 分词算法分为规则分词和统计分词两种方法. 当前比较成熟分词工具一般都是结合两个方案的混合分词技术. 一般是先基于词典的方式进行分词, 然后再用统计的分词方法进行辅助. 这样在保证词典准确律的基础上, 对词典中的未登录词也有较好的识别.

本文使用了当下效果比较好的分词工具——jieba作为分词器, 作为文本处理的第一步工作.

② 关键词提取算法

关键词是代表文章重要内容的一组词. 在文本自动摘要、关键词提取等起重要的作用. 本文使用了LDA算法^[12]作为主要的算法模型. LDA算法拟合出词-文档-主题的分布, 算法假设文档中主题的先验分布和主题词的先验分布都服从狄利克雷分布. 通过对训练文本的统计, 就可以得到每篇文档中主题的多项式分布和每个主题中的词的多项式分布, 然后通过贝叶斯学派的方法, 通过先验的狄利克雷分布和观测数据得到的多项式分布来推断文档中主题的后验分布和主题中词的后验分布.

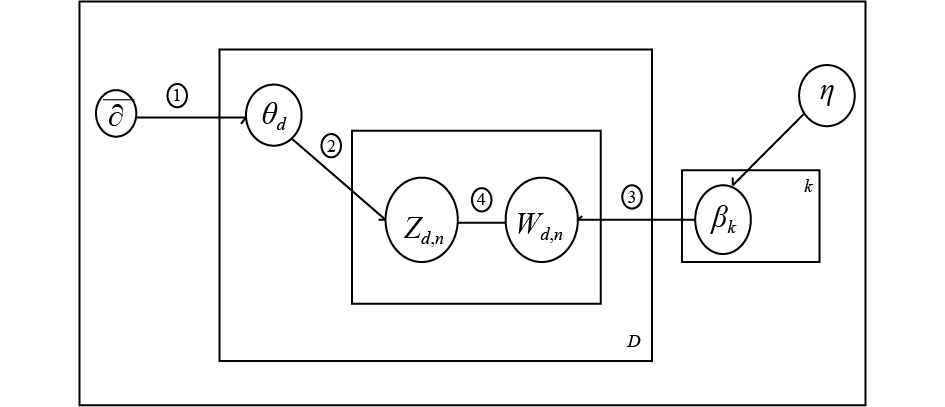

算法模型如图6, 其中最大的虚线框 $D$ 表示训练语料的文档集合, $K$ 表示主题的集合. ${\theta _{{d}}}$ 表示文本 $D$ 中的主题分布中抽样得到的主题, 这个分布服从参数为 $ \overline \partial $ 的狄利克雷分布(DIR), 即

$ {\theta _{{d}}} \sim \frac{{\Gamma ({\partial _0})}}{{\Gamma ({\partial _1})\cdots\Gamma ({\partial _k})}}\prod\limits_{k = 1}^K {\mu _k^{{\partial _k} - 1}} $

(6)

$\eta $ 表示每个主题分布对应的参数, ${\beta _{{k}}} $ 表示用第 $K $ 个主题来生成文字. ${{{Z}}_{d,n}} $ 表示从主题分布中产生主题, 服从多项式分布即

${Z_{d,n}} \sim \frac{{n!}}{{{n_1}!\cdots{n_d}!}}p_1^{n1}\cdots p_k^{{n_k}}\sum\nolimits_{i = 1}^d {{n_i} = n} $

(7)

$ {{{W}}_{d,n}}$ 表示从确定的主题 $d$ 中产生文字, 同样服从多项式分布.

综上所述, 可以将LDA的算法流程整理得到:

算法1.  LDA算法

for all topics $\scriptstyle k \in [1,K] $ do

  sample mixture component $\scriptstyle {\beta _k} \sim Dir(\eta ) $ · ①

end for

for all documents $\scriptstyle d \in [1,D] $ do

      sample mixture proportion $\scriptstyle {\theta _d} \sim Dir(\bar \partial )$ ······· ②

      for all words $\scriptstyle n \in [1,N]$ do

        sample topic index $\scriptstyle {{\rm{Z}}_{d,n}} \sim Mult({\theta _d})$ ·······③

        sample term for word $\scriptstyle {W_{d,n}} \sim Mult({\beta _{{Z_{d,m}}}})$ ···· ④⑤

      end for

end for

LDA算法属于统计模型, 使用之前需要进行预训练得到概率分布的参数. 求解模型的参数一般使用Gibbs采样或者EM算法来求解. 本文所述的LDA算法主要用在电网行业的文本中, 所以使用来自于北极星电力新闻网的网页组成的语料库作为训练语料进行模型训练.

③ 命名实体识别

文中在生成某些标签时, 需要关注供应商名称、机构名称或者事件发生的时间等, 这些名词在语言中被称为命名实体. 本文采用基于条件随机场的命名实体识别算法实现命名实体的识别.

条件随机场是一种在给定观察的标记序列下, 计算整个标记序列的联合概率的方法. 如 $ X = ({X_1},$ ${X_2},\cdots,{X_n})$ 和 ${{Y}} = ({{{Y}}_1},{{{Y}}_2},\cdots,{{{Y}}_n})$ 是联合随机变量, 若随机变量Y构成一个无向图 ${{G = (V,E)}}$ 表示的马尔科夫模型, 则其条件概率分布 ${{P}}(Y|X)$ 称为条件随机场:

${\rm{P}}({Y_v}|X,{Y_w},w \ne v) = P({Y_v}|X,{Y_w},w \sim v)$ , 其中 $w \sim v$ 表示图 ${{G = (V,E)}}$ 中与结点 $v$ 右边连接的所有节点, $w \ne v$ 表示结点 $v$ 以外的所有节点. 其图结构如图7所示.

假设现在以企业名称识别为例. 做如下标记, 表3:

在训练样本中每个字的标签都在已知的标签集合中选择(“B”, “M”, “E”, “S”, “O”),

x是字序列, y是字对应的标签序列. 训练条件随机场模型的过程就是将已经标注好的训练样本输入初始模型中, 迭代求解特征函数和对应特征函数权重的过程, 训练的目标函数为:

$P(y|x) = \frac{1}{{Z(x)}}\exp (\sum\nolimits_j {\sum\nolimits_i {{w_j}{f_j}({y_{i - 1}},{y_i},x,i)} } )$

(8)

其中, $Z(x) = \sum\nolimits_y {\exp (\sum\nolimits_j {\sum\nolimits_i {{w_j}{f_j}({y_{i - 1}},{y_i},x,i)} } )} $ , ${w_j}$ 表示第 ${j}$ 个特征函数的权重, ${f_j}$ 表示特征函数. 本文训练模型的数据集是开放的人民日报语料.

(2) 应用分析

与供应商企业相关的文本处理相比于传统的文本处理更加困难. 因为相关文本大多是短文本, 而传统的文本处理方法会导致文本语义特征稀疏和语义敏感等问题. 所以对企业相关的文本预处理时使用了词性标注以及拼音序列的表征.

考虑到标签数量较多且标签之间有重复使用算法的现象, 所以选取几个典型的标签来举例. 这里上海某电器集团为来说明.

① 企业简介

本标签主要是对爬取的企业简介文本做关键词提取分析. 这部分相对于其他模型标签构建方法简单, 直接对文本进行分词处理, 分词时要对常见的企业词重点关注比如“上市”、“融资”等. 分好词的文本直接输入的训练好的LDA模型中然后输出相应的关键词. 原文和关键词对比见表4.

② 诉讼情况

分析企业的诉讼情况需要关注案件发生的企业双方, 缘由和最终的判决结果. 但是有关诉讼的文本比较短, 且关键性的词语和命名实体比较密集. 所以本质上需要对文本的主要的内容进行语义分析. 获取一条诉讼文本后, 首先进行句法分析得到句法分析树, 根据句法分析树和基于条件随机场的命名实体算法识别出原告和被告的关系和名称.

诉讼情况的得分的计算方案为:

${\rm{score = }}\dfrac{{\displaystyle\sum\limits_{j = 1}^t {{w_j}{c_j}} }}{{\displaystyle\sum\limits_{i = 1}^k {{w_i}{c_i}} }}$

(8)

其中, ${w_i}$ 表示 $i$ 类纠纷的权重, ${c_i}$ 表示 $i$ 类纠纷的计数, 如果裁定结果为撤诉则不参与计数. 分子的表示与实际需求最相关的 $t $ 类诉讼案件, 比如当关注于供应商的产品时, 则主要选择与产品相关的诉讼案件作为分子.

2 画像效果评估

本文评估用户画像效果的方法是计算准确率、和是否有时效性机制, 这也是用户画像评估中最常用的方法.

2.1 准确率

准确率指被打上正确标签的用户比例. 准确率是用户画像最核心的指标, 计算公式是:

${\text{准确率}}{\rm{ = }}\dfrac{{\left| {{U_{tag = true}}} \right|}}{{\left| {{U_{tag}}} \right|}}$

(9)

其中, $\left| {{U_{tag}}} \right|$ 表示被打上标签的用户数, $\left| {{U_{tag{{ = true}}}}} \right|$ 表示有标签用户被打对标签的用户数.

具体的评估方法为: 随机抽取15家合作过的供应商企业, 行业专家首先对供应商进行标注, 并把经过两轮审核后得到的标注结果当作准确的样本. 然后再有新一批专家和自动化模型通过进行标注, 并根据准确样本计算两者标注的准确率, 为了提高评估结果的准确性, 进行3组相同的标注过程. 3组的对比情况如表6所示.

3 画像效果评估

假设国网现在想选择一家变压器供应商购进一批变压器, 首先给出一系列期望的变压器参数, 比如使用寿命, 价格, 安装时间等. 然后将这些参数组合成目标模板. 选择多家供应商的相关标签计算与目标模板的相似度. 根据相似度的分值, 对供应商进行排名. 排名越靠前表示推荐力度越高.

具体实验过程为: 从历史最优采购记录中选取了20种设备. 每种设备选取了同时期的39家供应商作为干扰项, 加上最优供应商一共40家. 然后对每家设备供应商使用GloVe算法提取特征, 此其中GloVe算法百万数量级的词典和上亿数据集上可以进行快速训练. 提取特征后进行与目标模板进行相似度计算得到一个结果. 同时使用常见的AHP和Xgboot_LMT算法进行分析得到的最终精确度比较见表7.

4 总结与展望

本文以“辅助决策模块”为实际应用背景. 通过使用用户画像的方案对供应商的数据进行了有效的组织. 在行业专家和大数据工程师的共同参与下, 使用自然语言处理和机器学习的方法, 构建了自动更新的供应商画像标签体系, 通过评估该画像体系取得了比较高的得分. 通过使用用户画像技术简化了开发流程, 提高了系统的工作质量.

但是系统在标签构建的内容上比较繁琐, 并且在构建算法的调优上还有所不足. 后期需要逐步探索更加便捷的标签内容, 并且随着数据量的增加需要对相关算法进行重新训练提高标签内容提取的准确率.
