近年来, 信息技术和智能手机普及率迅速增加, 为人们生活带来方便的同时, 也为违法犯罪分子提供了科技方法和手段, 因此电子数据的提取显得尤为重要, 由于电子数据具有易删除、易覆盖、易篡改、易灭失等特点, 影响到电子数据的真实性, 所以电子数据取证技术对固定电子数据、保持电子数据原始性提供了可能[1,2].
1991年, 在美国召开第一届国际计算机调查专家会议, 首次提出“计算机证据”的概念, 此后电子取证技术得到快速的发展, 形成一门计算机学科、法学学科与侦查实践的交叉学科[3], 下面基于Windows、Android手机、iPhone手机、网络的电子数据取证技术和方法进行深入分析, 并提出电子数据取证未来的发展方向.
1 Windows电子取证电子数据主要存储在计算机中, Windows操作系统是计算机普及度最高、使用范围最广的操作系统. 因此针对Windows系统的电子数据取证始终是电子取证研究方向的主流[4–6], Windows操作系统版本较多, 下面内容都是基于Windows 7.
1.1 浏览器取证浏览器是一种在万维网(www)中用于检索、展现及传输信息资源的应用客户端. 目前国内外主流的浏览器有: IE、Chrome、Firefox、Opera、QQ、搜狗、360、傲游等. 虽然浏览器种类繁多, 内核也有差异, 但用户在使用浏览器访问互联网上的资源后, 会在计算机的硬盘上留下痕迹, 其中包括: URL访问控制列表、缓存(Cache)、Cookies等资源信息. IE浏览器是目前使用最多最为广泛的浏览器, 不同的IE浏览器版本也会存在一些差异, IE5–IE9采用了相同工作机制和数据存储方式, IE10以上版本则采用了全新的方式, 下面对IE10版本进行深入分析. 从电子数据取证角度来看, 新版本浏览器IE10最大的变化是使用一个全新的WebCacheV01.dat的数据库文件代替传统的index.dat, 该文件是一个可拓展存储引擎(ESE)的数据库, ESE可扩展存储引擎是一种灵活度很高的数据库类型, 数据库大小可以是1 MB, 也可以达到1 TB. 最重要的是当某条记录被数据库移除后, 其占用的空间会被标记为删除但数据库并不会执行覆盖操作, 那么原始记录可能还存在未被分配的区域内, 这就为数据恢复提供了可能[4,5]. IE10相关数据文件详细信息如表1所示.
|
表 1 IE10相关数据文件 |
在WebCacheV01.dat数据库查询“Name”字段中名为History、Content、Cookies类别对应的ContainerID, 然后再分别查询其对应的Container_##表即可获得对应的URL访问控制列表、缓存和Cookies资源信息.
1.2 电子邮件取证电子邮件是互联网中运用最为广泛的应用之一, 很多针对计算机的电子取证都涉及到对电子邮件的取证, 电子邮件可以通过客户端, 使用POP3/IMAP、SMTP协议收发电子邮件, 也可以通过网页方式在线使用, 使用HTTP协议收发电子邮件, 目前来说, 使用HTTP在线收发电子邮件因为本地不留存全部数据, 取证相对困难, 基于电子邮件取证步骤如下[6]:
(1) 查看电子邮件存储位置, 不同电子邮件存储位置不同, 可通过默认安装路径进行寻找.
(2) 查看邮件头, 邮件头作为电子邮件最重要的部分, 存储了电子邮件传输过程的重要信息, 取证人员可利用邮件头定位发送者的IP地址. 部分在线收发邮箱不允许直接查看邮件头, 需要经过其他方法操作方能查看, 例如QQ邮箱需要通过“显示邮件原文”来获取邮件头信息. 图1是用显示邮件原文获取的QQ邮件头.
|
图 1 QQ邮件头 |
(3) 分析邮件头, 只要不是用代理服务器和高级的密码学技术, 电子邮件中总会暴露发件人身份的有用信息. Received和MessageID是追踪电子邮件最有用的两类电子邮件信息, 上图中用红色椭圆标记的部分. 因为Received信息是由服务器自动加上去的, 攻击者无法伪造, 除了包含发件人和收件人信息, 还包括IP地址, 这对于取证结果是不可抵赖的. Message-ID是邮件系统在创建邮件时自动生成的唯一编号, 不可能两封邮件出现同一个编号, 同时不会被邮件系统回收, 当计算机上的邮件被删除之后, 可通过检查邮件服务代理(MTA)上的发送记录寻找Message-ID, 然后通过Message-ID来确定发送主机的IP地址.
(4) 查看邮件内容
目前大多数邮件编码方式都是遵循MIME编码标准, 邮件头中的内容不经过解码是无法查看的, 上图中用蓝色椭圆标记的即为邮件内容, 需要专门的解码器进行查看, 例如: Encase、乱码查看器等.
1.3 内存取证计算机中运行的程序都存储在内存(RAM)中, 用于记录CPU运算的临时数据以, 因此RAM中存放了程序运行过程中最重要的状态信息. 例如: 运行的程序、打开文件的窗口函数等. 计算机木马可能处于某一目的, 在取证过程造假, 修改数据, 但是应用程序和数据在内存中却是真实存在的, 因此针对仅存于内存中, 关机就消失的木马程序, 内存取证是唯一的方式. 首先内存取证的前提是内存的获取, 而且必须在开机的状态下获取, 可以使用相关的工具进行获取, 例如: Winpmem、KnTTools等. 内存获取之后进行内存分析, 2005年电子取证研究工作组(DFRWS)首次提出针对内存取证的挑战, 之后对内存中保存的数据结构分析作为内存分析的重点, 也有相关的分析工具供取证人员使用, 例如: memparser、kntlist等.
2 智能手机电子取证目前智能手机使用率最高的是Android手机和iPhone手机, 针对这两类手机取证技术进行详细介绍和分析.

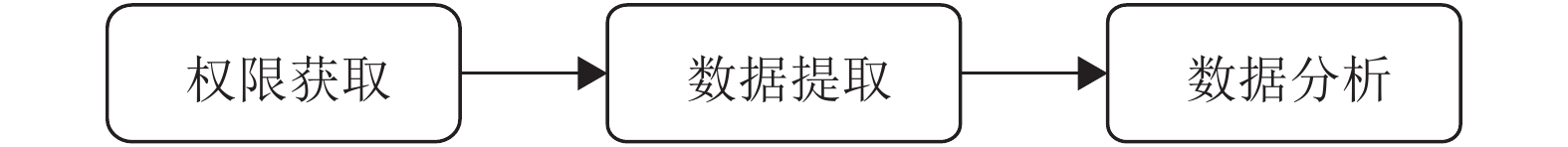

2.1 Android手机取证Android是目前智能手机市场上最为流行的智能手机操作系统, 因此成为取证人员关注度最高的手机操作系统之一. 基于Andorid手机的取证技术包括物理取证和逻辑取证[7–9], 图2是Android手机取证的一般模型.
|
图 2 Android系统一般取证模型 |
2.1.1 Andorid系统
Android系统是基于Linux内核完全开源的操作系统, 任何用户均可根据自己的需要修改源代码并设计自己的操作系统. Android系统分为五个部分组成: 应用程序和插件、应用程序框架、库、Andorid运行库、Linux内核. Linux内核提供了Android系统最底层的一些功能, 包括: 进程间通信驱动、Flash驱动、USB驱动、电源管理等等. 在Linux内核上的库是实现Android系统自带程序运行的基础, 这些库包括: SQLite、WebKit、SSL、Surface Manager, 所有的库运行在虚拟环境中, 这就构成了Android系统的应用程序运行环境.
2.1.2 Android Debug BridgeAndroid Debug Bridge又称为ADB, 是取证人员针对Android手机取证经常接触到的一个工具, 属于Android SDK, 包括服务器端和客户端, 其主要作用是在客户端建立和服务器端的通信, 提供通过客户端执行服务器端Shell、上传/下载文件、建立各种连接并进行映射以及安装apk程序等功能. 默认情况下, Android手机的ADB功能是关闭的, 需要手动进行开启USB调试模式, 并同时需获得手机的root权限.
2.1.3 逻辑取证目前所有逻辑取证软件与手机端的通信均是同时ADB完成. 得到相应的系统文件后, 进行解析获得短信、通讯录、通话记录等一系列应用程序信息的过程.
Android操作系统中大部分的数据使用SQLite数据库进行存储[7], 包括SMS短信、MMS彩信、联系人、通话记录等常见的各种信息, 所以除了使用现成的手机取证工具外, 还需将对应的文件从Android手机中提取出来, 使用相应的软件进行分析, 从而实现对于Android手机的逻辑数据提取. 逻辑取证的前提是获取手机的root权限.
2.1.4 物理取证通过ADB的逻辑数据取证针对的是手机中还存在的数据, 通常情况下, 手机中还存在被删除的信息, 这部分信息才可能是取证人员关心的数据, 这种被删除的数据无法通过逻辑取证获得, 这时就需要用到物理取证技术. 物理取证技术可分为软件取证模式和硬件取证模式.
(1) 软件取证模式
用软件的方法进行物理取证是Android手机物理取证的的首选[8], 简单快捷, 通过常用取证软件设备和命令即可获取Android手机的系统文件或者镜像. 软件物理取证目前有两种方法.
1) 使用专门修改的loader进行引导, 实现物理读取.
2) 通过软件对手机只能dd命令, 前提是获得root权限.
(2) 硬件取证模式
包括三种方式[9]: 拆解芯片、JTAG、微码读取. 拆解芯片可能会造成手机无法还原的后果, 风险较高. JTAG是一个测试标准, 大部分电子设备均可使用JTAG方式进行测试或扫描, 同时Android手机一般具备JTAG端口, 可用于内存的读取与恢复. 微码读取是通过分析芯片上的物理电平门限值, 取证人员可以将0和1转换为ASCII字符, 目前微码读取仅作为一种取证方法存在, 运用到实际还有一定差距. 表2是对以上取证方法进行对比, 其中, Y代表满足要求, N代表不满足要求.
|
|
表 2 Android手机取证方法对比 |
逻辑取证技术应用广泛, 提取相对简单, 对原始数据的损害较小, 但提取信息的完整性较弱, 不能得到删除的数据. 物理取证中的软件取证提取较为简单, 对原始数据损害也较小, 能够恢复已经删除的数据, 而硬件取证技术操作难度较大, 损害数据的风险较高, 能得到完整的数据, 实践中难以应用.
2.2 iPhone手机取证iPhone手机取证的前提是知道或能破解手机的密码, 随着苹果公司安全性的要求和用户自身安全意识的增强, 要想破解iPhone手机的密码是相当困难的, 因此取证人员在最初拿到iPhone手机时, 应立即通过手机所有人获取密码, 或者趁手机处于未锁定状态, 快速绕过密码修改设置.

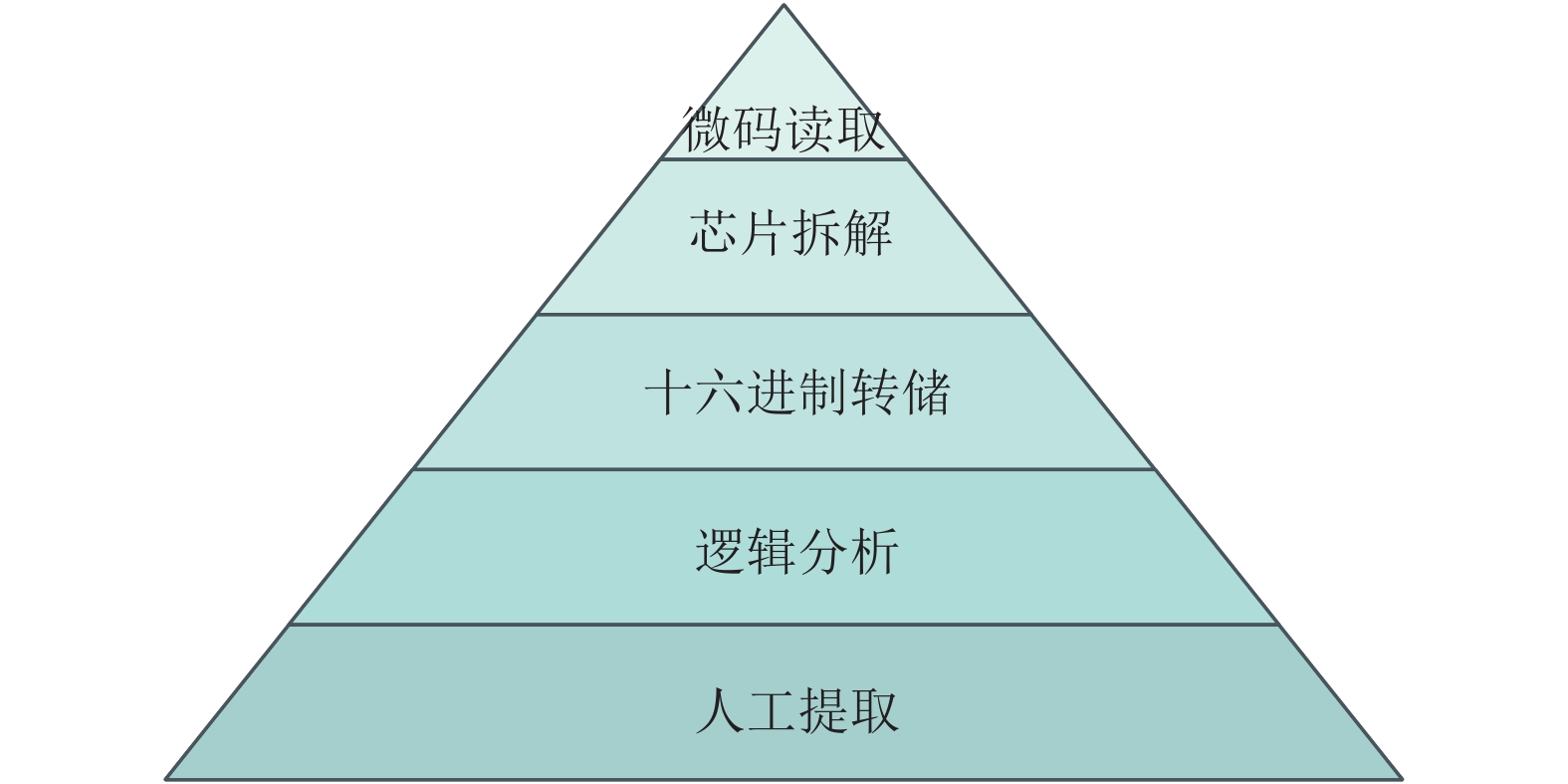

iPhone手机取证根据取证工具以及取证简易程度可划分为5类[10–13]: 人工提取、逻辑分析、十六进制转储、芯片拆解、微码读取, 图3是5类取证方法的分级, 从上到下, 方法和取证工具变得更加复杂和专业, 消耗时间更多, 成本更大, 更能获取取证手机的完整性数据.
|
图 3 iPhone取证方法分类 |
(1) 人工提取
人工提取是最简单的一种方法, 通过直接查看的方式提取信息, 不能获得已删除的记录, 但方便快捷, 对取证人员专业要求较低.
(2) 逻辑提取
该方法是将iPhone的文件系统备份出来, 通过这种方法, 能够恢复实际设备的已分配数据, 并随后对其进行分析[11]. 逻辑提取通常是取证人员的首选方法, 因为这种方法易于操作并能为后面的分析提供充足的数据来源, 操作步骤如下:
1) 打开并运行取证软件, 如CelleBrite UFED、IXAM、Oxygen Forgensic Suite 2010等.
2) 连接iPhone手机.
3) 开始数据备份, 使用Apple同步协议的设备备份中提取所有数据, 这种方法是从设备中直接提取数据.
4) 利用取证软件, 输出取证结果.
(3) 十六进制转储
十六进制转储一般是通过传输线将设备和取证工作站连接起来, 这种类型不再通过计算机启动命令, 而是将预先写好的代码植入到手机内存中, 执行代码命令手机将用户数据复制到计算机上. 这样用户的数据被复制、传输, 同时作为原始映像保存[12].
该取证方法是直接把物理存储介质作为目标, 而不依赖于文件系统访问数据. 这个方法最重要的一点是有可能恢复已删除的数据.
(4) 芯片拆解
芯片拆解是指从设备的RAM芯片中用物理手段获取数据, 然后利用芯片读取器提取存储的数据. 这种方法比前面几种方法都具有挑战性, 芯片拆解对取证人员专业技术更高, 取证时间更长, 因为取证过程中会存在大量原始的二进制数据格式的转换, 并且芯片损坏的风险较高, 在实践中不常使用[13].
(5) 微码读取
该方法需需要解释内存芯片上的临时数据. 通过分析芯片上的电平门限值[12], 将二进制数据翻译为ASCII字符. 该方法需要花费大量的时间和成本, 并对取证分析人员专业性程度高, 实践中应用较少.
表3是对以上5种取证方法进行对比, 其中, Y代表满足要求, N代表不满足要求.
以上几种取证方法各有利弊, 人工提取和逻辑提取操作简单, 易于获取, 但对取证信息的完整性较弱, 十六进制转储较前两种方法更复杂, 但提取的数据更完整, 更有意义; 芯片拆解和微码读取可能去目标设备有损害, 同时取证过程复杂, 但获取的信息也最为有效和完整.
|
|
表 3 iPhone 5种取证方法对比 |
3 网络电子取证
电子取证对象除了计算机和智能手机之外, 还包括数据源最广的网络取证, 网络电子数据类型复杂, 并处于动态可变化状态. 该取证方法与前两类方法截然不同, 网络电子取证包括: 网站服务器取证、路由器取证、数据流信息取证等[4,14–20].
3.1 网络服务器取证(1) 分析目标客户端的配置文件, 找到对应网站文件存储的目录和全部代码, 导出网站应用的所有代码文件.
(2) 分析网站服务器文件的配置, 找出网站服务器所使用的数据库类型、IP地址以及访问数据库的登录名和密码, 导出数据库中所有数据.
(3) 使用提取的网站代码和数据库构建模拟网站服务器, 注意需要设置同样的主机名、数据库连接方式等.
(4) 使用同样的方法搭建模拟网站.
(5) 通过模拟网站登录, 模拟用户操作行为, 确定与之相关的网站程序和模块.
(6) 登录模拟服务器界面, 确定并分析服务器管理数据.
3.2 路由器取证路由器作为连接网络节点的关键设备, 不仅会记录一般数据传输的路由信息, 同时也会记录一些关键的IP地址或MAC地址的访问信息, 因此在取证过程中, 路由器显得较为重要[26–28].
企业级路由器一般带有日志功能, 只需要提取日志即可, 一般家庭型路由器均不带有日志功能, 这就需要在路由器断电之前进行取证, 否则断电或重启路由器后, 一些重要的数据就会丢失, 达不到取证效果.
3.3 数据流信息取证取证人员在经过相关法律机关授权后, 可利用网络嗅探的方式截获网络中传输的数据信息, 并通过对不同协议的解析, 从而达到取证的目的. 最常用的是ARP欺骗嗅探[29,30].
(1) 网卡设置为混杂模式, 使得在这种模式下工作的网卡能够接收到一切通过它的数据, 而不管实际的目的地址.
(2) 利用ARP欺骗目标主机, 目标主机认为欺骗主机是正确的交流方, 在传输与过程中交换机和计算机需要查询ARP表, 因此取证人员只需修改ARP表就行实现数据的获取, 把监控数据引导到自己的主机上.
(3) 分析数据.
4 电子数据取证技术的发展方向随着科技的进步和发展, 传统取证技术和方法需要改进才能满足电子取证的要求, 下面就电子数据取证技术未来可能的发展趋势进行分析[31–37].
(1) 基于密码学的取证
对个人信息安全逐渐重视, 许多个人信息存储都使用较强的密码学技术, 例如: 同态加密、数字签名、比特承诺等方法, 这就需要取证人员具备密码学相关技术, 传统的取证工具需要具备最前沿的解密方法, 才能够获得电子数据内容, 为后面分析做准备.
(2) 基于区块链的取证
随着比特币的出现, 而区块链是比特币的技术基层, 由于区块链去中心化和匿名性的思想, 成为很多犯罪分子进行各类犯罪的工具, 然后针对区块链的取证目前来说还相当困难, 还没有有效的方法获取区块链中有用信息, 因此基于区块链的取证技术将是一个重要的研究方向.
(3) 基于云计算的取证
近年来, 云计算技术得到快速发展, 给社会带来便利的同事, 云安全技术却处于滞后状态, 出现了许多以云端为目标的违法犯罪, 传统的网络取证方法无法满足云计算取证的特点, 要比传统取证方法难度大很多, 这对电子取证技术来说是亟待解决的问题.
(4) 基于大数据的取证
随着信息社会数据凉的急剧增加, 互联网给人们带来丰富信息的同时, 互联网海量数据给电子取证带来严峻的挑战, 因此传统的取证设备和分析方法不能满足大规模数据的要求, 需要建立大数据取证平台, 这将是电子数据取证发展的趋势.
5 结束语详细分析了几类电子取证方法, 基于Windows电子取证、基于Android手机的电子取证、基于iPhone手机的电子取证、基于网络电子取证, 并对电子取证未来的发展方向进行展望.
