2018, Vol. 27
2. 云南师范大学文理学院 城市学院, 昆明 650000
2. City College, the College of Arts and Sciences Yunnan Normal University, Kunming 650000, China
将应用系统部署于云平台在建设成本、管理成本、资源共享等方面较传统的物理服务器方式部署优势明显, 越来越多的部门、地方建立了云平台, 越来越多的应用已经或正在向云平台迁移. 现在, 国内外也有大量关于应用系统向云平台迁移的研究. 例如文献[1]对多组件应用系统迁移到云平台的方法进行了形式化的研究, 建议多组件应用系统尽量部署在云平台的同一台物理服务器、同一个网段下. 文献[2]重点研究分析了中、小型企业的应用系统向商业云平台迁移的成本、技术等问题, 其分析结论体现了在云平台部署应用的成本优势. 文献[3]针对Amazon EC2提出一种自动搜索策略, 解决云服务器在位置、存储等方面的优化问题, 给出迁移企业最优配置建议. 文献[4]对企业应用向云平台迁移的性能、安全、管理, 以及所面临的调整挑战等方面的问题进行了概述, 并指出迁移过程中的应用优化问题. 文献[5, 6]重点分析了应用迁移面临的挑战, 例如安全、成本、服务协议、云的互操作性等方面的问题. 文献[7]介绍了一种垂直java EE多层应用到弹性云应用, 指导软件开发人员采用最优弹性策略改造其应用.
文献[8]总结了当前云平台迁移的研究内容, 并提取了核心迁移过程, 简称Cloud-RMM, 包括规划、执行、评估、横切关注点等4个方面.
1) 规划: 包括可行性研究, 需求分析, 供应商和服务的决策, 迁移策略等.
2) 执行: 代码修改, 体系结构提取, 数据提取、转换、同步问题等.
3) 评估: 系统在云平台的部署, 测试, 验证等.
4) 横切关注点: 包括管理、安全、培训, 评估, 组织变革, 多租户[8]等6个层面的内容.
文献[9] 整合现有文献的过程模型, 提出了一个通用的参考方法, 同时指出, 一个固定迁移方法不适用于所有给定的迁移场景.
文献[10]指出当前应用基础设施的异构性、复杂, 使其迁移过程具有挑战性. 基于IBM业务流程管理(BPM)的迁移技术与预迁移分析, 其提出大型应用的云迁移云自动化与协调框架.
综上, 云平台同传统系统结构差异较大, 云平台的安全策略也与传统平台不同, 尽管目前国内外已经有了大量的已有应用向云平台迁移的研究, 但这些研究大多是纯理论层面的, 具体迁移过程中, 由于各应用程序差异较大, 需要根据其系统自身特点进行相应的调整. 文献[11]指出国土资源网上交易系统的实时性、稳定性和安全性要求极高, 给出了国土资源网上交易系统的内核基本框架, 提出了一种国土资源网上交易系统内核优化方法, 然而这种优化方法在系统向云平台迁移过程中又将面临新的问题, 即云平台适应性问题.
针对上述存在的问题, 本例中的系统迁移, 参照图1所示的核心过程并结合国土资源网上交易系统特点, 对其系统内核等进行了云平台适应性调整, 制定了一套迁移方法保证现有系统的稳定性、实时性、高并发性不受影响的解决方案. 迁移过程中设计新的数据分流方法, 前后台数据的交换模块, 使迁移后的系统安全性有了较大提高, 并解决了云服务器故障转移后的交易接管问题.
|

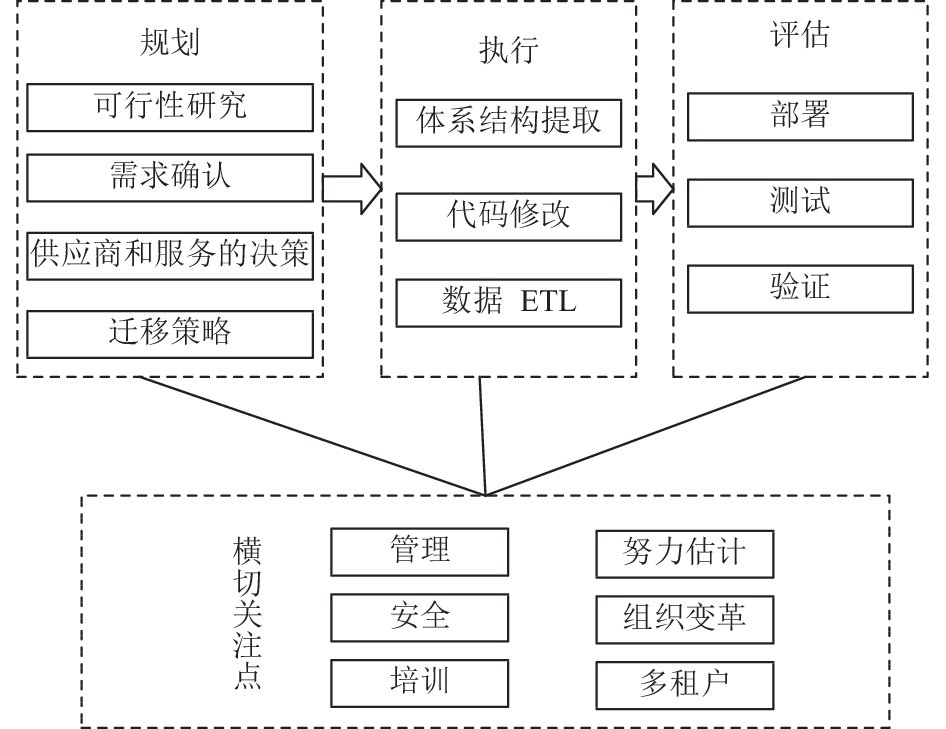

图 1 Cloud-RMM |
系统在重庆、江西等地进行了测试和实际运行, 其结果表明, 以上设计具有可行性, 调整后的系统能较好的适应云平台环境, 而且更加安全、稳定. 这种方法可以为公安, 国土、城市规划等部门的现有应用系统云迁移提供参考.
2 结构设计本节介绍基于云平台的国土资源网上交易系统结构设计.
为了解决云平台的数据安全问题, 将云平台划分为两个大的区域, 一个是互联网区域, 另外一个是内网区域, 内网和互联网区域通过“安全隔离网闸”进行物理隔离, 见图2. 相比起内外网人工数据摆渡方式, 这种设计方法, 在保证安全性的前提下, 为内外网的数据交换提供了自动完成的可能.
|

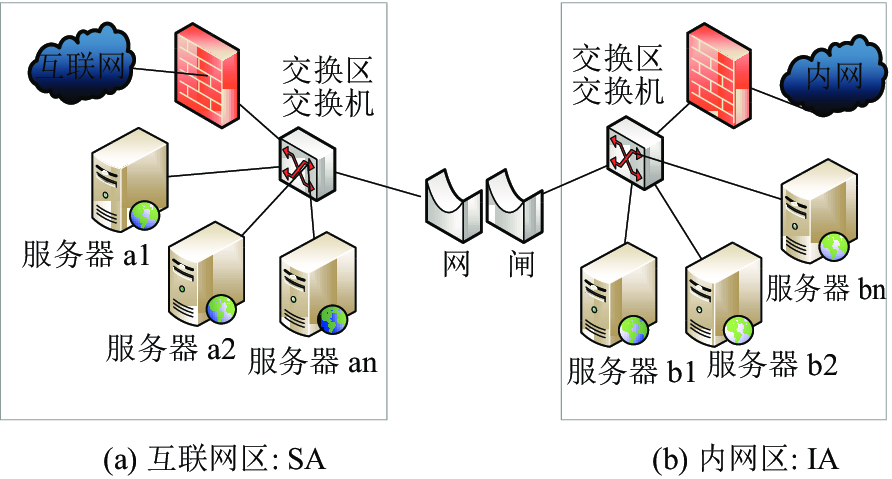

图 2 交易系统云平台部署示意 |
为了尽可能的保证数据的安全性, 将后台管理与前台交易分别部署在内网区(SA)和互联网区(IA). 互联网区域主要提供交易服务, 交易实时数据存放在互联网区的交易数据库; 内网区主要提供后台管理及控制服务, 管理数据存放到后台管理数据库.
在向云平台迁移之前, SA和IA区是通过防火墙实现逻辑隔离, 前后台可以通过映射方式访问. 云平台使用“安全隔离网闸”进行隔离, 前后台区域的数据链路不是实时连通的, SA-IA数据交换模式上采用半连接式的文件交换形式, 这种方式同一时刻只允许一个方向的访问. 这种数据交换方式, 在性能方面显然是存在短板的, 因为需要牺牲实时性, 而交易过程中的一些管理控制信息, 是需要实时传送到交易服务器上的.
为在保证安全的前提下实现数据的高速交换, 本文把交易系统的数据流进行了进一步的拆分, 划分交易数据、控制数据、管理数据3部分. 交易数据的内容和迁移前相似; 而迁移前的后台管理数据拆分为控制数据和管理数据. 管理数据直接进入管理后台, 而控制数据通过开发新的控制程序直接进入到交易前端. SA-IA的数据交换依托于文件交换结合SA-IA数据交换模块进行, 云平台环境下本系统结构见图3.
|

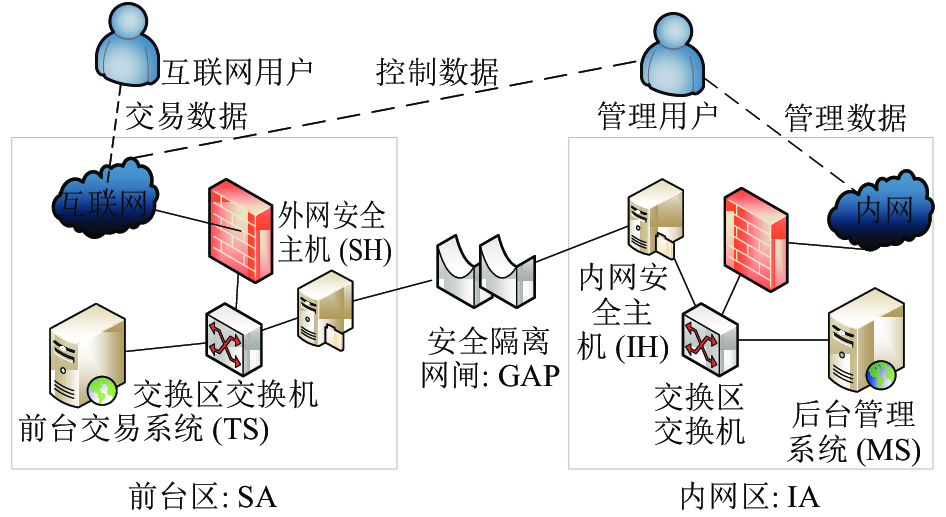

图 3 数据分流设计 |
传统交易系统由资源监控程序、资源池、线程监控程序、线程池、同步监控程序、同步程序、消息池等7部分组成[11], 见图4.
|

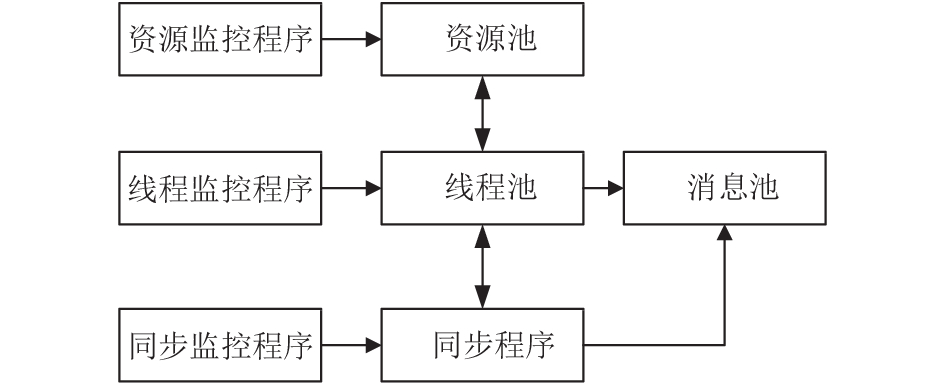

图 4 传统交易系统内核结构 |
云服务器依托云平台的虚拟化技术, 对外表现出很高的稳定性, 其通过虚拟化管理策略能轻松的实现故障转移, 然而正式这种自动化的故障转移机制, 让交易系统显得有些水土不服. 主要是因为交易系统有自身的交易引擎, 这个交易引擎是基于数据的池化技术实现的. 云服务器自动故障转移后, 交易系统引擎中的实时数据并不能实时转移到新的云服务器中. 因此在交易系统中增加交易接管机制来适应云平台的这种故障转移, 一方面当云服务器进行自动故障转移时, 将交易引擎的数据进行同步转移, 另一方面在引擎运行期间对交易系统中的状态进行监控, 对各资源池、消息池、线程池等进行清理净化, 见图5.
|

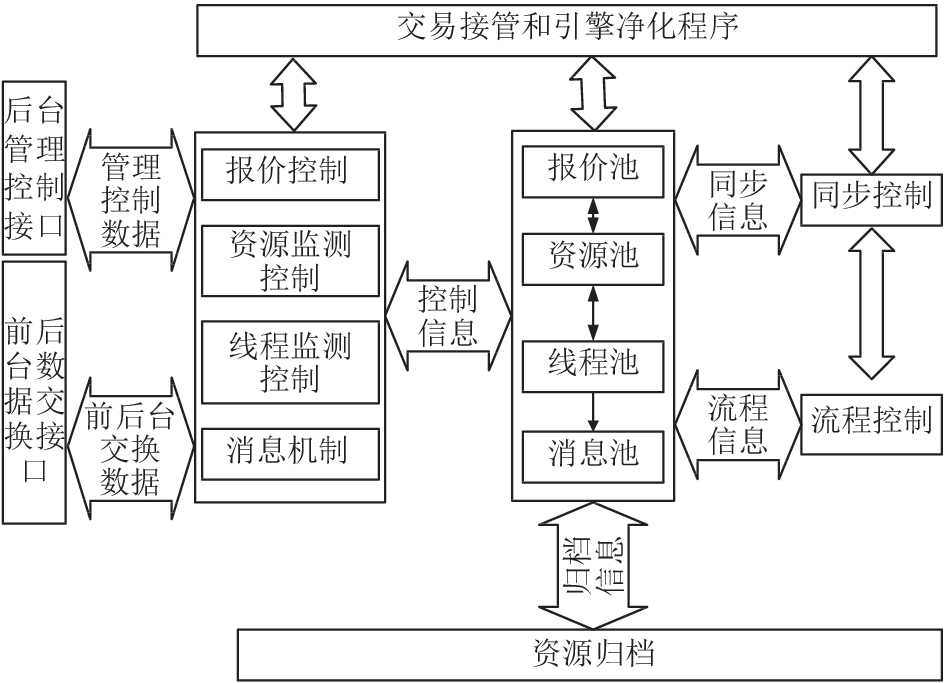

图 5 云平台下的交易系统内核引擎结构 |
同时为提高系统性能和稳定性, 引入资源归档程序、同步控制等模块, 这些模块设计和算法相对简单, 文中就不在赘述.
3 主要算法本节分别介绍处理流程中一些重要过程的主要内容, 并给出具体算法的主要步骤.
3.1 SA-IA数据交换算法SA-IA数据交换采用数据“不落地”方式进行, 即将需要交换的数据以哈希表的方式放入交换子系统缓存, 需要交换时直接从缓存读取并进行交换, 交换模块简称DESS.
DESS模块分为: 前台交换接口DE_SI、前台交换模块DE_SM、内网交换接口DE_II、内网交换模块DE_IM四部分.
DE_SM模块主要功能包括: 1) 接收前台交易系统发来需要交换的数据DE, 并放入哈希表HT_0101, 供DE_IM读取; 2) 将内网区发来的需要交换的数据接收到HT0102, 并进行业务加工处理. 过程见算法1.
DE_IM模块主要功能: 一是接收后台管理系统发来的数据并放入哈希表HT_0201, 供DE_SM读取; 将后台发来的需要交换的数据接收到HT0202并进行业务加工处理.
为保证数据交换的同步性和性能, 每条交换数据DE设置一个状态字S和一个唯一值K, DE={K, S, D}, 状态S记录数据交换结果, D是需要交换的数据.
DE_IM模块的过程同DE_SM类似, 文中就不再赘述.
算法1. DE_SM数据交换算法
Input: DE
Output: HT0101, HT0102
While DE in SA BUFFER
add DE to HT0101
End while
HT0102 ← HT0201//accept HT0201 from Intranet to HT0102
Foreach DE in HT0102
Dealing DE
End foreach
Return TH_0101 HT_0102
3.2 交易接管和引擎净化云平台的故障转移、接管, 为系统提供了更高的可用性. 交易系统采用负载均衡集群模式部署, 交易业务被按一定算法部署在不同的服务器上, 而相同业务的交易由至少2台服务器以互为负载均衡的方式承担, 如图6所示. 在图中, A为B的负载服务器, B为A的负载服务器, 并提供一定数量的备用机. 以两台服务器为例, 两台服务器的HTTP请求的会话, 交易内核数据是实时同步的, 只要有其中一台正常运行, 系统就能正常使用. 但是, 当负载中的一台服务器出现故障后, 采用一台服务器提供交易只能作为过渡策略, 必须研究可行的交易接管方法, 保证系统的稳定性和及时响应. 主要过程包括: 实时负载检测、交易同步、自动交易接管、交易引擎自动净化等. 通过增加这些处理过程, 实现故障交易主机自动接管, 并提高了交易引擎的性能和稳定性.
负载检测模块: 查询交易主机配置信息表BASIT, 获取与之对应的负载主机信息. 主服务器发送同步检查消息, 查看负载主机是否正常运行, 如果正常运行, 标记为可用状态, 如果未正常运行, 标记为不可用状态.
|

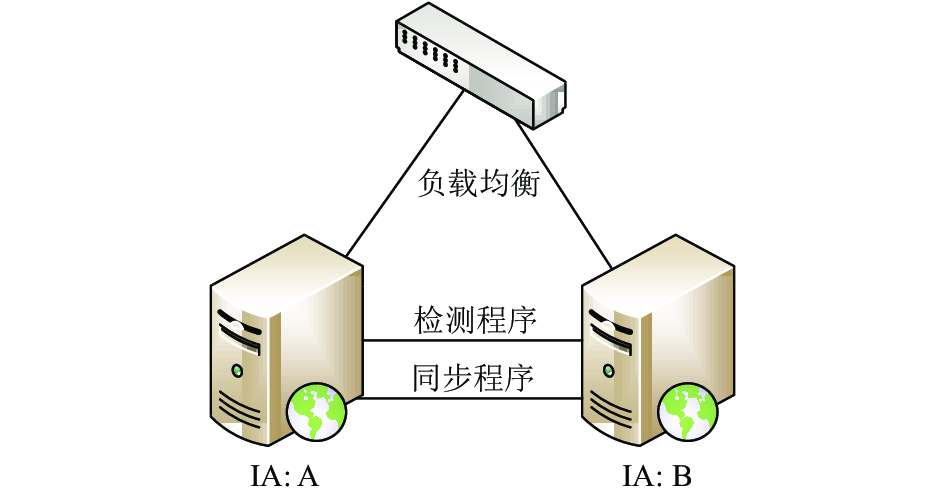

图 6 负载交易模式 |
优化后的同步模块: 进行同步时, 先检测负载主机状态, 如果可用, 则进行信息同步, 否则终止同步, 并监听负载主机可用状态, 如果连续多次检测负载机不可用的, 向备用机发起接管指令. 当新的负载主机被启用或原负载主机恢复正常, 则重新发起同步, 见算法2.
算法2. 交易同步算法
While (true)
Foreach res in synQueue
Foreach server in servers
Send res to server and return synresult
If(!synresult)
Add res to synQueue
End If
End Foreach
End foreach
End while
Returns
交易接管模块: 当负载主机发生异常且在设定的时间内没有正常恢复时, 新的主机被启用并接管故障主机的交易. 当主机向负载机同步失败后, 向负载机发起检测信息, 如果收到的信息异常, 重复发生检测信息, 当进行过N次检测后异常的, 由负载主机向备用机发起交易接管指令. 备用机接受到接管指令后, 进行交易引擎初始化, 并向当前的交易主机发起会话同步, 内核同步请求, 最后对请求结果进行校验和处理, 同步成功后, 将接管结果信息通知交易主机, 双方确认后, 新的负载机和交易主机又互为负载交易主机, 接管示意见图7. 图中发生故障的交易服务器是B服务器, 为方便描述, 将A服务器称为交易主机, 简称MS, B服务器成为负载机, 简称BS, C备用机称为接管服务器, 简称SPS. 接管过程主要包括两部分: 1) 算法3所示的异常检测及备用机启动; 2) 算法4所示的备用机进行交易接管.
|

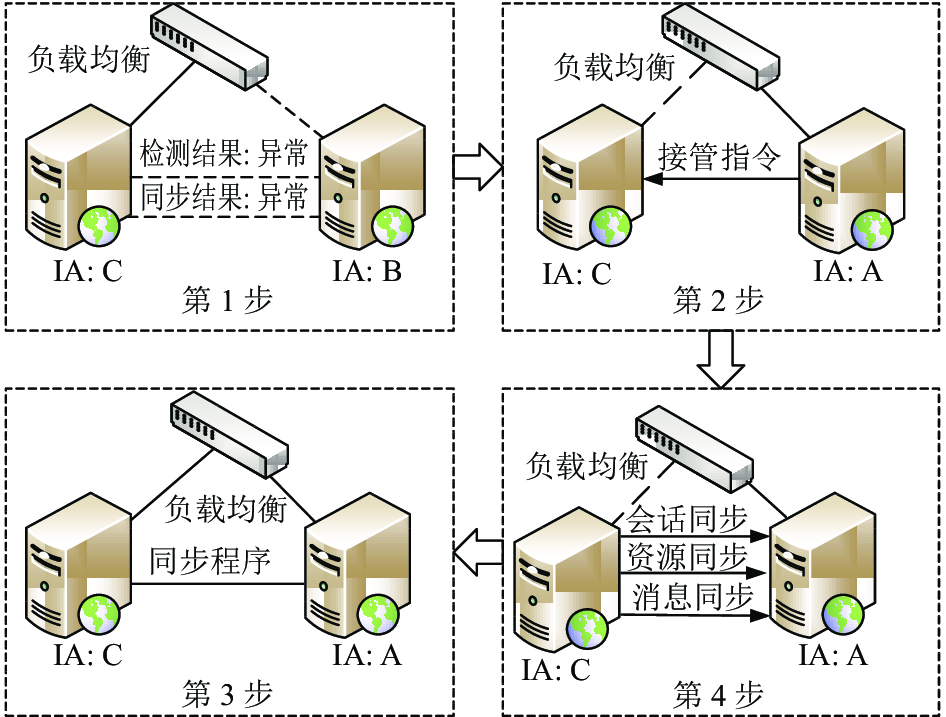

图 7 交易接管示意 |
交易引擎自动净化模块: 该模块的功能是检测交易系统内核状态, 释放交易资源, 重置异常线程. 设计目的是为交易系统提供一种自动净化机制, 保证交易系统资源的高可用性, 部分过程见算法5.
算法3. 交易接管算法-异常检测及备用机启动
Input: Syn Result, N
If Syn Result == false
LN ← 1
While (N >= LN++)
BSMS ← GetSign From BS
If(BSSMS)
Return
End If
End While
Update BASIT
Send BS take over message to SPS
End If
Returns
算法4. 交易接管算法-备用机进行交易接管
Input: BS take over message
If (BS take over)
Init trans engine
Syn session with MS
Syn res with MS
Syn check
Update BASIT
End If
Returns
|
3.3 B/S数据交互优化
B/S数据交互采用成熟的AJAX请求方式, 以降低每次请求及应答的数据量, 并根据具体的业务特点进行了进一步的优化. 以交易时间为例, 在交易过程中, 为了保证竞买人实时看到服务器时间且竞买人看到的服务器时间不至于“跳秒”, 客户端一般会在每隔不到1 s(本例500 ms)的时间就向服务器端发送1次获取服务器时间的请求. 当参与的竞买人较多时, 系统需要接收大量的类似请求并做出应答, 给服务器带来很大的负载压力. 为解决这一问题, 本文提出“一次获取, 多次使用”的方式进行优化.
具体操作是, 以向服务器请求获取时间结合浏览器计算的方法, 来降低向服务器请求时间的频次, 例如每隔5分钟向服务器请求一次时间服务, 请求成功后5分钟内便不再向服务器发起服务器时间获取请求, 而是在浏览器端用计时器替代. 5分钟后再次向服务器端获取服务器时间, 如此反复进行, 见算法6.
算法6. 服务器时间算法
Input: LMT
Output: New Time
LTI ← LMT
While(true)
If ++LTI >= LMT
LTI ← 0
New Time ← Get Server Time
Else
New Time += 1
End If
End While
returns New Time
4 实验及效果按照本文的设计方法对系统进行优化后分别在江西、重庆等地将系统迁移至云平台, 并进行了测试和生产运行. 测试及运行过程中重点对SA-IA数据交换可靠性, 交易接管, 交易引擎自动净化, B/S数据交换优化等几个方面进行了测试和对比统计分析. 实验数据和实际运行效果表明, 优化的系统在性能, 安全性等方面都有不同程度的提高, 采用新架构的系统能够方便的向云平台进行移植.
4.1 实验设计系统采用Java语言开发, 中间件采用Weblogic, 数据库采用Oracle. 单元测试工具为JUnit, 压力测试工具使用Load Runner, 见表1.
4.2 结果分析交易接管方面: 对交易自动接管进行5个批次, 每个批次共进行100次接管实验的测试, 测试的主要指标是接管的成功率, 接管耗时. 通过测试, 系统的自动接管成功率是100%, 接管耗时平均约为22 s, 见表2.
|
|
表 1 系统测试及运行工具 |
|
|
表 2 自动接管测试情况统计表 |
交易引擎自动净化机制方面: 随着交易时间的推移, 引入交易引擎自动净化机制前的交易系统的连接数、JVM内存、线程等资源的可用情况会出现连续下降. 引入后系统把即将进行的交易资源预装入至交易引擎, 交易结束后将其移除, 并实时对交易引擎进行监控, 自动重置出现异常的线程、交易资源等. 引入交易自动净化机制后, 交易系统变得更加的稳定了, 也能获得更高的性能. 采用自动净化之前和之后生产环境各半年的随机采样数据进行对比分析, 见图8和图9. 可以看出, 引入自动净化机制后, 系统可用资源并不会随着交易的日积月累发生大幅减少.
|

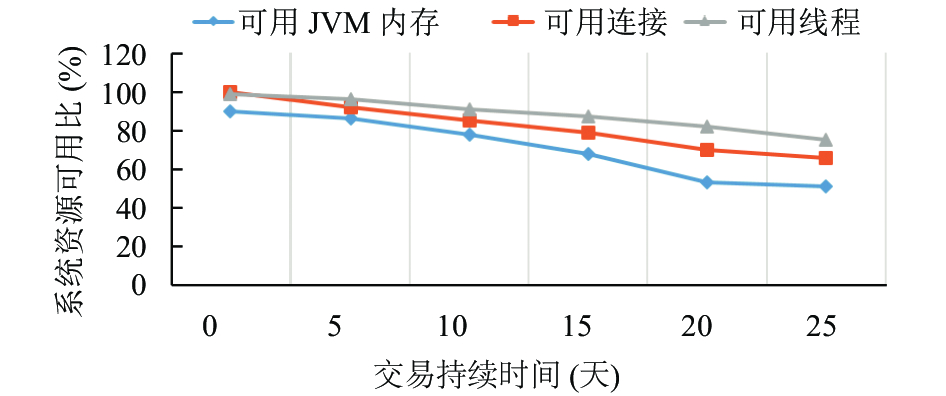

图 8 无净化机制系统的资源可用比变化情况 |
|

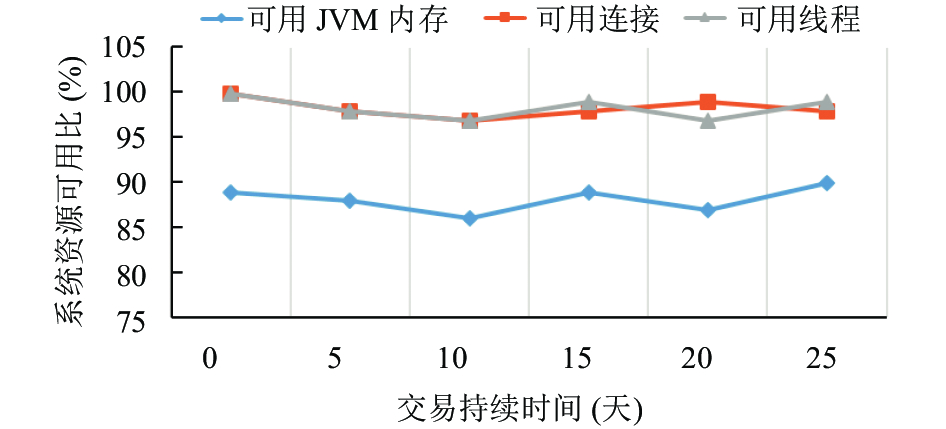

图 9 自动净化后系统的资源可用比变化情况 |
B/S数据交互优化方面: 通过对服务器时间获取、资源信息获取等B/S数据交互优化后, 相同交易情况下, 单台服务器负载压力有了明显减轻. 为验证优化结果, 采用HP load runner对优化前后的访问情况进行4个批次的对比测试分析, V-User数量分别为50、500、1000、2000, 思考时间为30 s, 每个V-User报价总数为100人次.
通过对服务器访问量进行统计, 见表3. 可以看出, 在相同交易量情况下, 优化后服务的访问量较优化前下降了约67.5%, 主要是因为访问方式优化后, 降低了向服务器的请求频次, 使得在服务器性能相当的情况下, 单台服务器能承担更多的交易任务.
|
|
表 3 B/S交互优化前后服务器访问量对比 |
5 结束语
得益于云平台的成本节约、资源共享便利性等方面的优势, 目前越来越多的传统应用正在或即将向云平台迁移. 而传统的应用系统由于其业务各自差异较大, 部署方式、数据交换方式、访问方式等都各有其自身特点. 如何高效地进行应用迁移; 如何保证系统迁移后的例如性能、稳定性、安全性不贬值, 都需要在应用迁移前进行认真的思考研究. 本文采用以规划、执行、评估为核心迁移过程框架, 结合系统自身特点, 制定出了合适了解决框架, 并设计了主要的算法, 并进行了实现. 最后分别在江西、重庆等地进行了实地测试和生产运行, 实践表明, 迁移后系统运行稳定, 性能表现出色. 这种迁移方法, 可以为已有行业应用系统向云平台迁移提供参考, 例如国土、公安、城市规划等部门.
